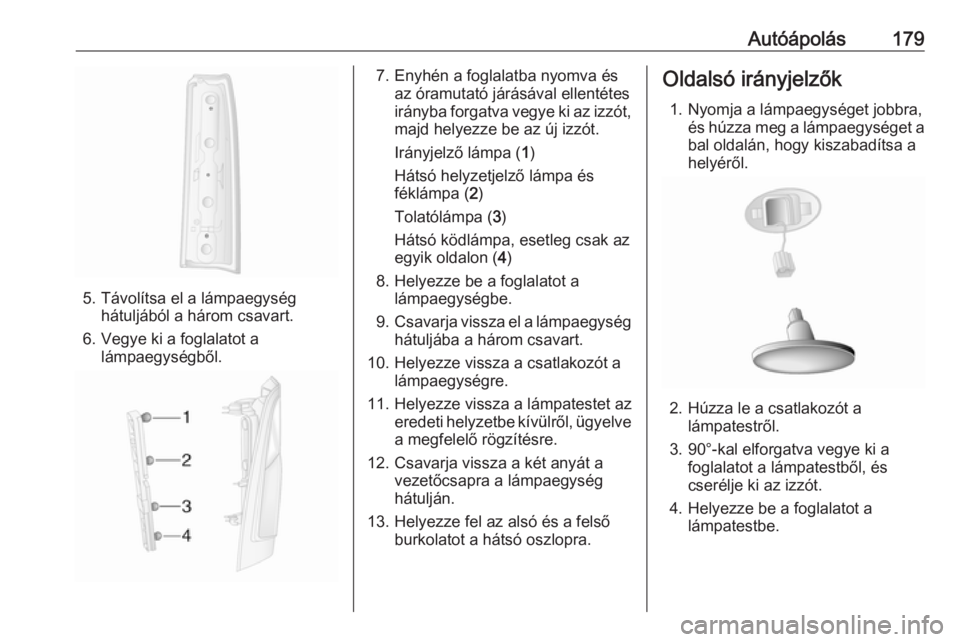

Autóápolás179
5. Távolítsa el a lámpaegységhátuljából a három csavart.
6. Vegye ki a foglalatot a lámpaegységből.
7. Enyhén a foglalatba nyomva és az óramutató járásával ellentétesirányba forgatva vegye ki az izzót, majd helyezze be az új izzót.
Irányjelző lámpa ( 1)
Hátsó helyzetjelző lámpa és
féklámpa ( 2)
Tolatólámpa ( 3)
Hátsó ködlámpa, esetleg csak az
egyik oldalon ( 4)
8. Helyezze be a foglalatot a lámpaegységbe.
9. Csavarja vissza el a lámpaegység
hátuljába a három csavart.
10. Helyezze vissza a csatlakozót a lámpaegységre.
11. Helyezze vissza a lámpatestet az eredeti helyzetbe kívülről, ügyelvea megfelelő rögzítésre.
12. Csavarja vissza a két anyát a vezetőcsapra a lámpaegység
hátulján.
13. Helyezze fel az alsó és a felső burkolatot a hátsó oszlopra.Oldalsó irányjelzők
1. Nyomja a lámpaegységet jobbra, és húzza meg a lámpaegységet abal oldalán, hogy kiszabadítsa ahelyéről.
2. Húzza le a csatlakozót a lámpatestről.
3. 90°-kal elforgatva vegye ki a foglalatot a lámpatestből, és
cserélje ki az izzót.
4. Helyezze be a foglalatot a lámpatestbe.

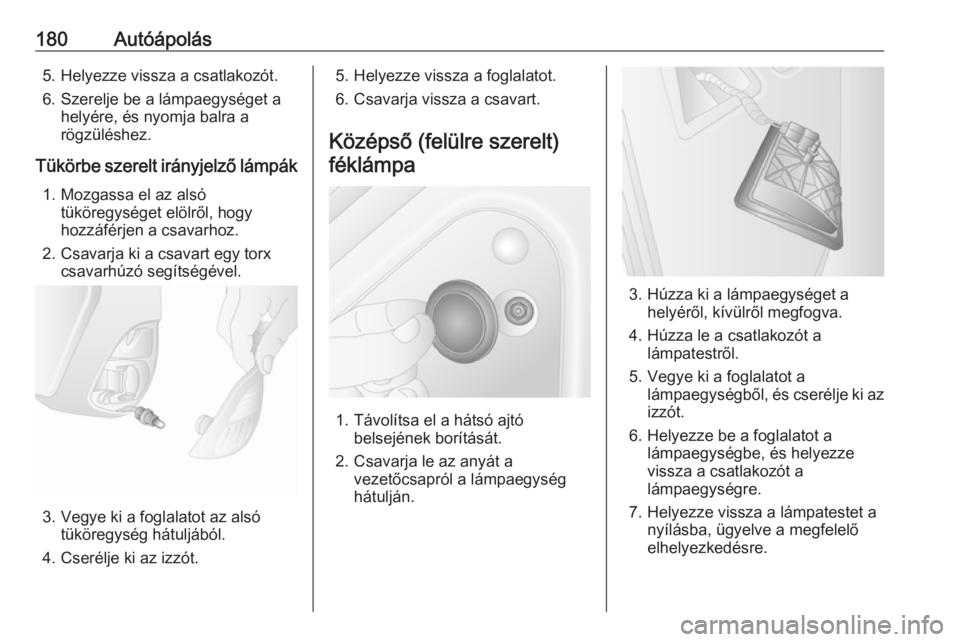

180Autóápolás5. Helyezze vissza a csatlakozót.
6. Szerelje be a lámpaegységet a helyére, és nyomja balra a
rögzüléshez.
Tükörbe szerelt irányjelző lámpák 1. Mozgassa el az alsó tüköregységet elölről, hogyhozzáférjen a csavarhoz.
2. Csavarja ki a csavart egy torx csavarhúzó segítségével.
3. Vegye ki a foglalatot az alsótüköregység hátuljából.
4. Cserélje ki az izzót.
5. Helyezze vissza a foglalatot.
6. Csavarja vissza a csavart.
Középső (felülre szerelt) féklámpa
1. Távolítsa el a hátsó ajtó belsejének borítását.
2. Csavarja le az anyát a vezetőcsapról a lámpaegység
hátulján.
3. Húzza ki a lámpaegységet a helyéről, kívülről megfogva.
4. Húzza le a csatlakozót a lámpatestről.
5. Vegye ki a foglalatot a lámpaegységből, és cserélje ki az
izzót.
6. Helyezze be a foglalatot a lámpaegységbe, és helyezze
vissza a csatlakozót a
lámpaegységre.
7. Helyezze vissza a lámpatestet a nyílásba, ügyelve a megfelelő
elhelyezkedésre.

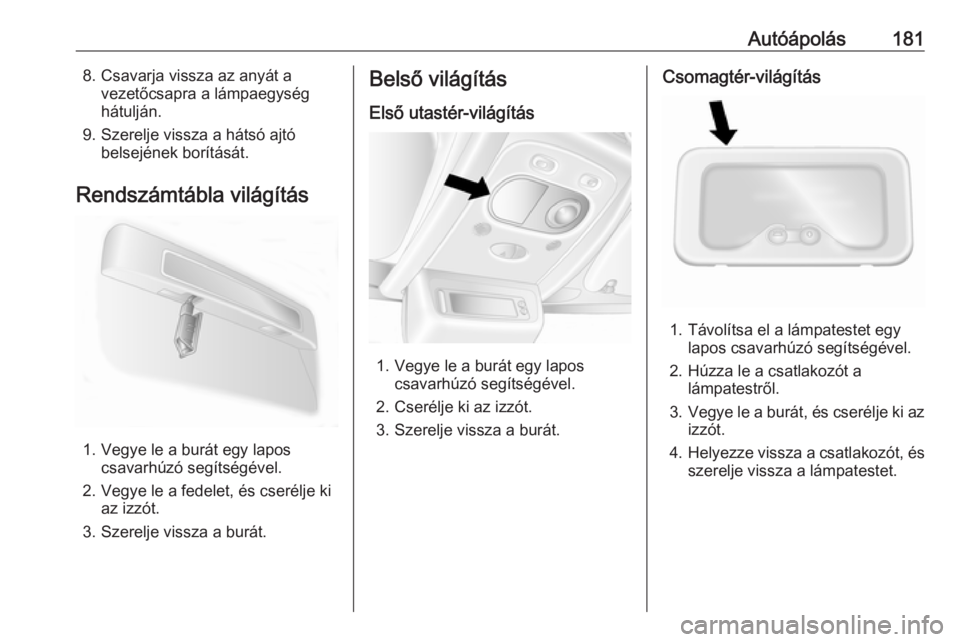

Autóápolás1818. Csavarja vissza az anyát avezetőcsapra a lámpaegység
hátulján.
9. Szerelje vissza a hátsó ajtó belsejének borítását.
Rendszámtábla világítás
1. Vegye le a burát egy lapos csavarhúzó segítségével.
2. Vegye le a fedelet, és cserélje ki az izzót.
3. Szerelje vissza a burát.
Belső világítás
Első utastér-világítás
1. Vegye le a burát egy lapos csavarhúzó segítségével.
2. Cserélje ki az izzót.
3. Szerelje vissza a burát.
Csomagtér-világítás
1. Távolítsa el a lámpatestet egy lapos csavarhúzó segítségével.
2. Húzza le a csatlakozót a lámpatestről.
3. Vegye le a burát, és cserélje ki az
izzót.
4. Helyezze vissza a csatlakozót, és
szerelje vissza a lámpatestet.

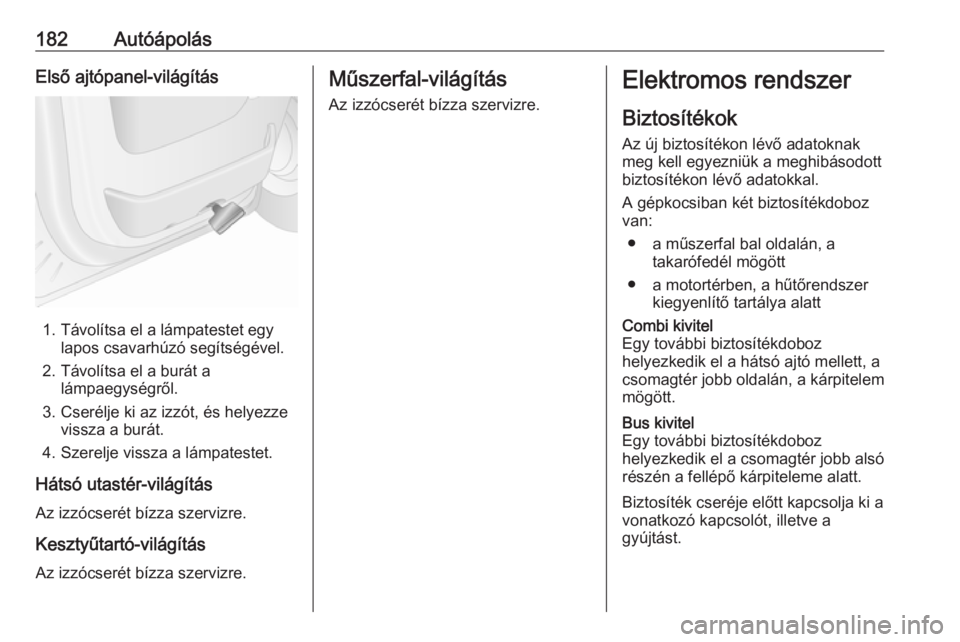

182AutóápolásElső ajtópanel-világítás
1. Távolítsa el a lámpatestet egylapos csavarhúzó segítségével.
2. Távolítsa el a burát a lámpaegységről.
3. Cserélje ki az izzót, és helyezze vissza a burát.
4. Szerelje vissza a lámpatestet.
Hátsó utastér-világítás Az izzócserét bízza szervizre.
Kesztyűtartó-világítás Az izzócserét bízza szervizre.
Műszerfal-világítás Az izzócserét bízza szervizre.Elektromos rendszer
Biztosítékok Az új biztosítékon lévő adatoknakmeg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
A gépkocsiban két biztosítékdoboz
van:
● a műszerfal bal oldalán, a takarófedél mögött
● a motortérben, a hűtőrendszer kiegyenlítő tartálya alattCombi kivitel
Egy további biztosítékdoboz
helyezkedik el a hátsó ajtó mellett, a
csomagtér jobb oldalán, a kárpitelem
mögött.Bus kivitel
Egy további biztosítékdoboz
helyezkedik el a csomagtér jobb alsó
részén a fellépő kárpiteleme alatt.
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.

Autóápolás183
A kiégett biztosítékot az elolvadt
szálról lehet felismerni. Ne cserélje ki
a biztosítékot, amíg a hiba okát ki
nem javították.
Ajánlatos mindig a gépkocsiban
tartani egy teljes biztosítékkészletet. Vegye fel a kapcsolatot egy
szervizzel.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
Megjegyzés
A jelen kézikönyvben ismertetett
biztosítékdoboz eltérhet az Ön
gépkocsijában lévőtől.
A biztosítékdoboz ellenőrzése során figyelje a biztosítékdoboz címkéjét.
Biztosítékcsipesz
A biztosíték cseréjéhez a műszerfali
biztosítékdobozban talál
biztosítékcsipeszt.

184AutóápolásHelyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A hűtőrendszer kiegyenlítő tartálya
alatt.
Bizonyos áramköröket több biztosíték
is védhet.
Mivel korlátozottan hozzáférhetők, a
biztosítékok kicseréltetéséhez
forduljon szervizhez.SzimbólumÁramkörSJobb oldali világításTBal oldali világításWJobb oldali tompított
fényszóróaBal oldali tompított fény‐
szóró>Első ködlámpákLBaloldali távolsági fény‐
szóróNJobboldali távolsági
fényszóróuABSSzimbólumÁramkörKAblaktörlőnFűtő- és szellőzőrend‐
szer / LégkondicionálásVSzélvédőfűtés
Műszerfali biztosítékdoboz
A műszerfal bal oldali részén, a
burkolat mögött található. A fedél a
felső részénél húzva eltávolítható.
Ne tároljon semmilyen tárgyat a fedél mögött.
Bizonyos áramköröket több biztosíték
is védhet.
SzimbólumÁramkörZInfotainment rendszer /
Ülésfűtés / Jármű kijelző képernyő / Hangrend‐
szer csatlakozói /
Riasztó?CsatlakozóaljzatÌSzivargyújtóeMűszerfalUKözponti zár0Belső világításOIrányjelzők / Hátsó
ködlámpák / Karos‐
széria vezérlőegységDIAGDiagnosztikai csatla‐
kozóuABS / Elektronikus
menetstabilizáló rend‐
szerdBelső világítás /
FéklámpákZKarosszéria vezérlő‐
egységSTOPFéklámpa

Autóápolás185SzimbólumÁramkörIKarosszéria-vezérlő
modul / Elektromos
ablakemelők / Fűtő- és
szellőzőrendszer /
LégkondicionálásmBal oldali hátsó ablak‐
fűtésnJobb oldali hátsó ablak‐
fűtésRSzélvédőmosóMElektronikus indítás‐
gátlóUÜlésfűtésFBLUtcasarok-világításlKihangosító készülék&TachográfPTOMellékhajtásjKürtÍIzzítás / Dízel üzem‐
anyag szűrőxLégkondicionáló beren‐
dezés ventilátordFűtött külső visszapil‐
lantó tükrökSzimbólumÁramkörTBal oldali helyzetjelző
lámpaSJobb oldali helyzetjelző
lámpaQPneumatikus felfüg‐
gesztésONavigációs rendszerADPTovábbi kiegészítők,Elektromos ablake‐
melők / Karosszéria
vezérlőegységCsomagtéri biztosítékdoboz
Combi kivitel
A hátsó ajtó mellett, a csomagtér jobb
oldalán, a kárpitelem mögött
helyezkedik el.
Egy megfelelő szerszámot
használva, pl. laposfejű csavarhúzót,
kapcsozza le a kárpitelemet a rajzon
látható 3 helyen és távolítsa el.
Ne tároljon semmilyen tárgyat a fedél mögött.

186AutóápolásSzámÁramkör13. sebesség: kiegészítő elpá‐
rologtató22. sebesség: kiegészítő elpá‐
rologtató31. sebesség: kiegészítő elpá‐
rologtatóBus kivitel
A csomagtér jobb alsó részén a
fellépő kárpiteleme alatt helyezkedik
el.
Egy megfelelő szerszámot
használva, pl. laposfejű csavarhúzót,
kapcsozza le a kárpitelemet a rajzon
látható 3 helyen és távolítsa el.
Ne tároljon semmilyen tárgyat a fedél mögött.

Autóápolás187SzámÁramkör12. sebesség: jobb oldali elpá‐
rologtató ventilátor22. sebesség: bal oldali elpá‐
rologtató ventilátor31. sebesség: bal oldali elpá‐
rologtató ventilátor4Bal oldali fűtés53. sebesség: bal oldali elpá‐
rologtató ventilátor6Kondenzátor ventilátor7Jobb oldali fűtés83. sebesség: jobb oldali elpá‐
rologtató ventilátor9Elektromos tolóajtó10Folyosó világítás11Láb panel12Gyermekbiztonsági figyel‐
meztető hangjelzés131. sebesség: jobb oldali elpá‐
rologtató ventilátor
Bizonyos áramköröket több biztosíték
is védhet.
Szerszámkészlet
Szerszámok
Az első ülés alatti csomag
tartalmazza az emelőt, a
kerékkulcsot, az adaptereket (a
pótkerék eltávolításához), a
kerékagysapka-kampót és a
vonószemet.
Megjegyzés
Járműtől függően több adapter is
lehet a pótkerék kiszereléséhez.
Hátsókerék-hajtású gépkocsiknál: A
csomagban egy hidraulikus emelő,
valamint az emelőhöz egy kiegészítő
készlet is található.

188AutóápolásA csomaghoz való hozzáféréshezcsúsztassa előre teljesen az ülést, és hajtsa le a háttámlát.
Gumiabroncs-javító készlet 3 194.
Kerékcsere 3 197.
Pótkerék 3 199.Kerekek és
gumiabroncsok
A gumiabroncsok és a
keréktárcsák állapota
A járdaszegélyekre lehetőleg lassan
és derékszögben hajtson fel. Az éles
szegélyeken való áthajtás a
gumiabroncs és a keréktárcsa
sérülését okozhatja. Ne szorítsa be a
gumiabroncsot a járdaszegélyhez
parkoláskor.
Rendszeresen vizsgálja meg a
keréktárcsákat, hogy nincs-e rajtuk
sérülés. Sérülés vagy rendellenes
kopás esetén kérjen segítséget egy
szerviztől.
Azt javasoljuk, hogy ne cserélje fel az első kerekeket a hátsó kerekekkel,
mert ez hatással lehet a jármű
stabilitására. Mindig használja a
kevésbé kopott gumiabroncsokat a
hátsó tengelyen.Gumiabroncsok
A gyárilag felszerelt gumiabroncsok a
legalkalmasabbak a gépkocsi
futóművéhez, és optimális utazási
kényelmet és biztonságot nyújtanak.
Téli gumiabroncsok
A téli gumiabroncsok használata
7 °C hőmérséklet alatt növeli a
biztonságot, ezért lehetőleg az
összes kerékre szereljen téli
gumiabroncsot.
Országtól függő szabályozásnak megfelelően szükség esetén
ragassza fel a maximális sebességet
mutató matricát a vezető látóterében.
Gumiabroncs megjelölések Pl.: 215/65 R 16 C 109 R215:gumiabroncs szélessége, mm-
ben65:oldalfalmagasság (a
magasság és szélesség
aránya), %-banR:szálszerkezet: RadiálRF:típus: RunFlat (defekttűrő)
