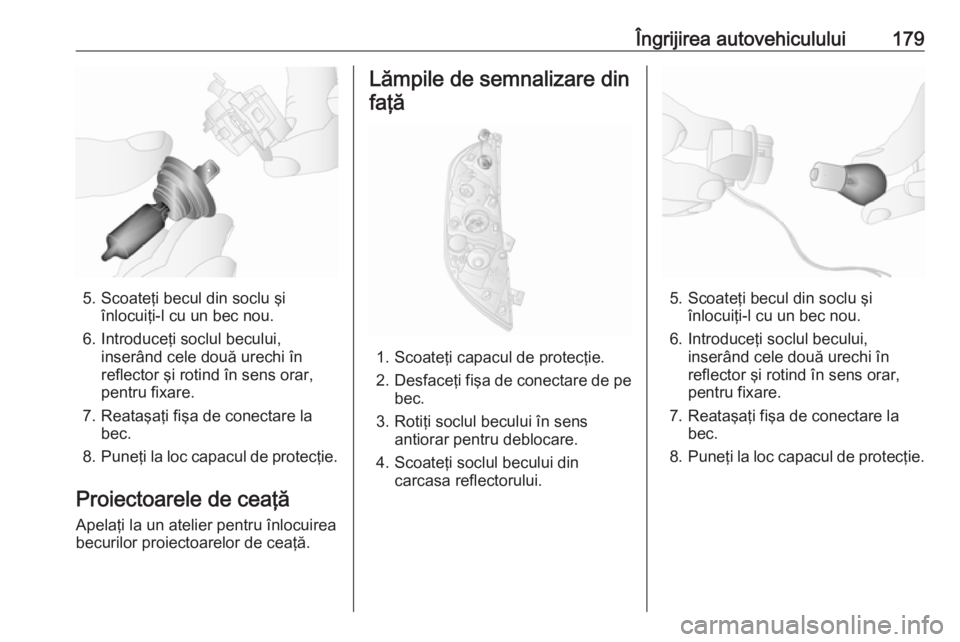

5. Scoateţi becul din soclu şiînlocuiţi-l cu un bec nou.
6. Introduceţi soclul becului, inserând cele două urechi în
reflector şi rotind în sens orar,
pentru fixare.
7. Reataşaţi fişa de conectare la bec.
8. Puneţi la loc capacul de protecţie.
Proiectoarele de ceaţă
Apelaţi la un atelier pentru înlocuirea
becurilor proiectoarelor de ceaţă.
Lămpile de semnalizare din
faţă
1. Scoateţi capacul de protecţie.
2. Desfaceţi fişa de conectare de pe
bec.
3. Rotiţi soclul becului în sens antiorar pentru deblocare.
4. Scoateţi soclul becului din carcasa reflectorului.
5. Scoateţi becul din soclu şiînlocuiţi-l cu un bec nou.
6. Introduceţi soclul becului, inserând cele două urechi în
reflector şi rotind în sens orar,
pentru fixare.
7. Reataşaţi fişa de conectare la bec.
8. Puneţi la loc capacul de protecţie.

180Îngrijirea autovehicululuiLămpile de poziţie din spate
Lămpile de frână spate, blocul
optic spate, semnalizatoarele,
lămpile de ceaţă şi de marşarier

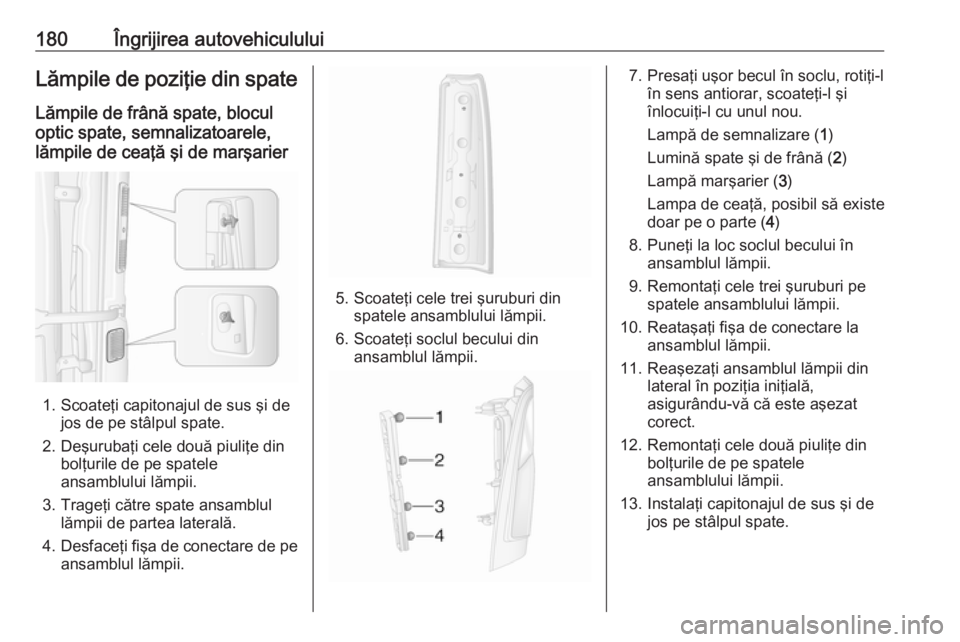

1. Scoateţi capitonajul de sus şi de jos de pe stâlpul spate.
2. Deşurubaţi cele două piuliţe din bolţurile de pe spatele
ansamblului lămpii.
3. Trageţi către spate ansamblul lămpii de partea laterală.
4. Desfaceţi fişa de conectare de pe
ansamblul lămpii.
5. Scoateţi cele trei şuruburi din spatele ansamblului lămpii.
6. Scoateţi soclul becului din ansamblul lămpii.
7. Presaţi uşor becul în soclu, rotiţi-l în sens antiorar, scoateţi-l şiînlocuiţi-l cu unul nou.
Lampă de semnalizare ( 1)
Lumină spate şi de frână ( 2)
Lampă marşarier ( 3)
Lampa de ceaţă, posibil să existe
doar pe o parte ( 4)
8. Puneţi la loc soclul becului în ansamblul lămpii.
9. Remontaţi cele trei şuruburi pe spatele ansamblului lămpii.
10. Reataşaţi fişa de conectare la ansamblul lămpii.
11. Reaşezaţi ansamblul lămpii din lateral în poziţia iniţială,
asigurându-vă că este aşezat
corect.
12. Remontaţi cele două piuliţe din bolţurile de pe spatele
ansamblului lămpii.
13. Instalaţi capitonajul de sus şi de jos pe stâlpul spate.

Îngrijirea autovehiculului181Lămpile de semnalizare
laterale

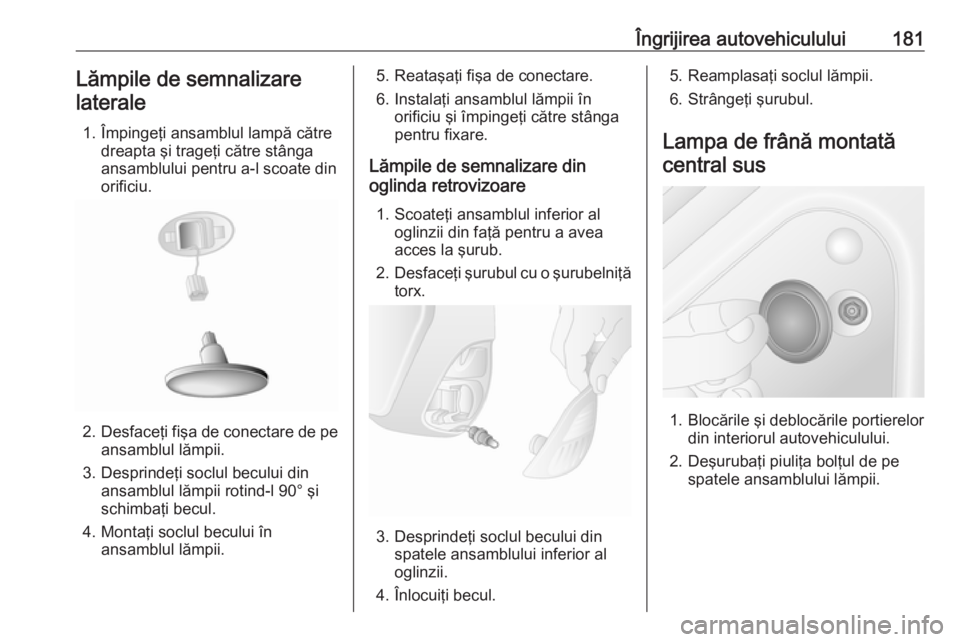

1. Împingeţi ansamblul lampă către dreapta şi trageţi către stânga
ansamblului pentru a-l scoate din
orificiu.
2. Desfaceţi fişa de conectare de pe
ansamblul lămpii.
3. Desprindeţi soclul becului din ansamblul lămpii rotind-l 90° şi
schimbaţi becul.
4. Montaţi soclul becului în ansamblul lămpii.
5. Reataşaţi fişa de conectare.
6. Instalaţi ansamblul lămpii în orificiu şi împingeţi către stânga
pentru fixare.
Lămpile de semnalizare din
oglinda retrovizoare
1. Scoateţi ansamblul inferior al oglinzii din faţă pentru a avea
acces la şurub.
2. Desfaceţi şurubul cu o şurubelniţă
torx.
3. Desprindeţi soclul becului din
spatele ansamblului inferior al
oglinzii.
4. Înlocuiţi becul.
5. Reamplasaţi soclul lămpii. 6. Strângeţi şurubul.
Lampa de frână montată central sus
1. Blocările şi deblocările portierelor din interiorul autovehiculului.
2. Deşurubaţi piuliţa bolţul de pe spatele ansamblului lămpii.

182Îngrijirea autovehiculului
3. Scoateţi ansamblul lămpii dinorificiul de pe partea laterală.
4. Desfaceţi fişa de conectare de pe
ansamblul lămpii.
5. Scoateţi soclul becului din ansamblul lămpii şi înlocuiţi becul.
6. Montaţi soclul becului în ansamblul lămpii şi reataşaţi fişa
de conectare la ansamblul lămpii.
7. Reaşezaţi ansamblul lămpii în orificiu, asigurându-vă că este
poziţionat corect.
8. Remontaţi piuliţa pe bolţul de pe spatele ansamblului lămpii.
9. Montaţi capacul pe partea interioară a portierei spate.
Luminile pentru plăcuţa de
înmatriculare
1. Desfaceţi lentila folosind o şurubelniţă cu lamă plată.
2. Scoateţi capacul şi înlocuiţi becul.
3. Montaţi la loc lentilele.
Luminile interioare
Plafoniera din faţă
1. Scoateţi lentila folosind o şurubelniţă cu lamă plată.
2. Înlocuiţi becul.
3. Montaţi la loc lentilele.

Îngrijirea autovehiculului183Lampa din portbagaj
1.Scoateţi ansamblul lămpii folosind
o şurubelniţă cu lamă plată.
2. Desfaceţi fişa de conectare de pe
ansamblul lămpii.
3. Scoateţi capacul lentilei şi înlocuiţi
becul.
4. Reataşaţi fişa de conectare şi reinstalaţi ansamblul lămpii.
Lampa din capitonajul portierei
faţă
1. Scoateţi ansamblul lămpii folosind
o şurubelniţă cu lamă plată.
2. Scoateţi lentila ansamblului lămpii.
3. Înlocuiţi becul şi instalaţi lentila.
4. Montaţi la loc ansamblul lămpii.
Plafoniera din spate
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa torpedoului
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de bord
Apelaţi la un atelier service pentru
înlocuirea becurilor.

184Îngrijirea autovehicululuiSistemul electricSiguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc două cutii cu siguranţe:
● în partea stângă a panoului de bord, sub capitonaj
● în compartimentul motorului, sub
vasul de expansiune al lichidului
de răcireCombi
O cutie cu siguranţe suplimentare
este amplasată în spatele unui panou ornamental, în partea dreaptă a
portbagajului, în spatele portierei spate.Autobuz
O cutie cu siguranţe suplimentare
este amplasată în partea din dreapta,
jos a portbagajului, sub panoul
ornamental al treptei.
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.
Se recomandă să aveţi permanent un set complet de siguranţe. Apelaţi la
un atelier service autorizat.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Notă
Nu toate descrierile cutiei de
siguranţă din prezentul manual se
aplică autovehiculului
dumneavoastră.
La inspectarea cutiei cu siguranţe,
citiţi eticheta cutiei respective.

Îngrijirea autovehiculului185Extractorul de siguranţe

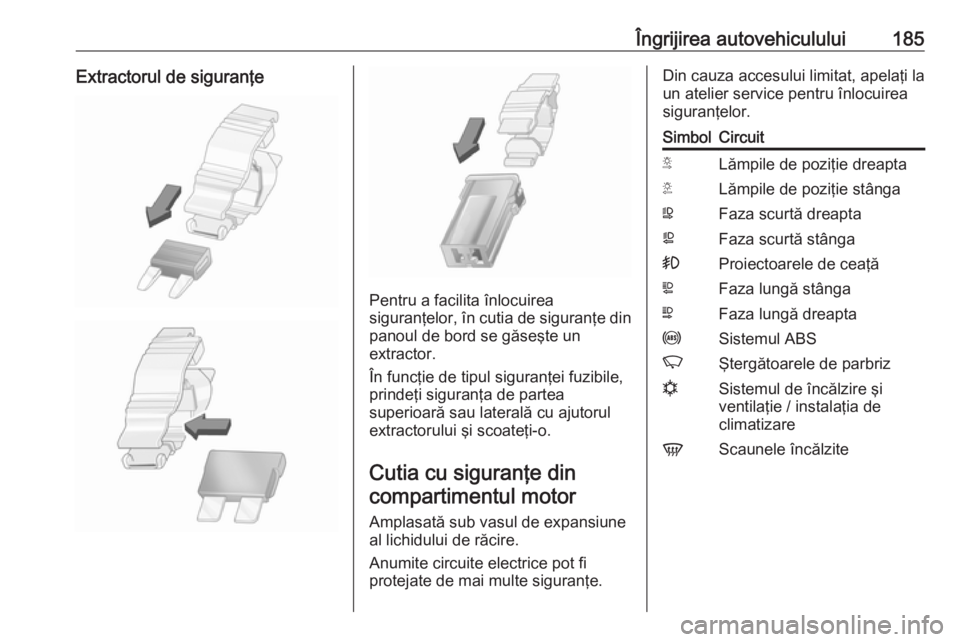

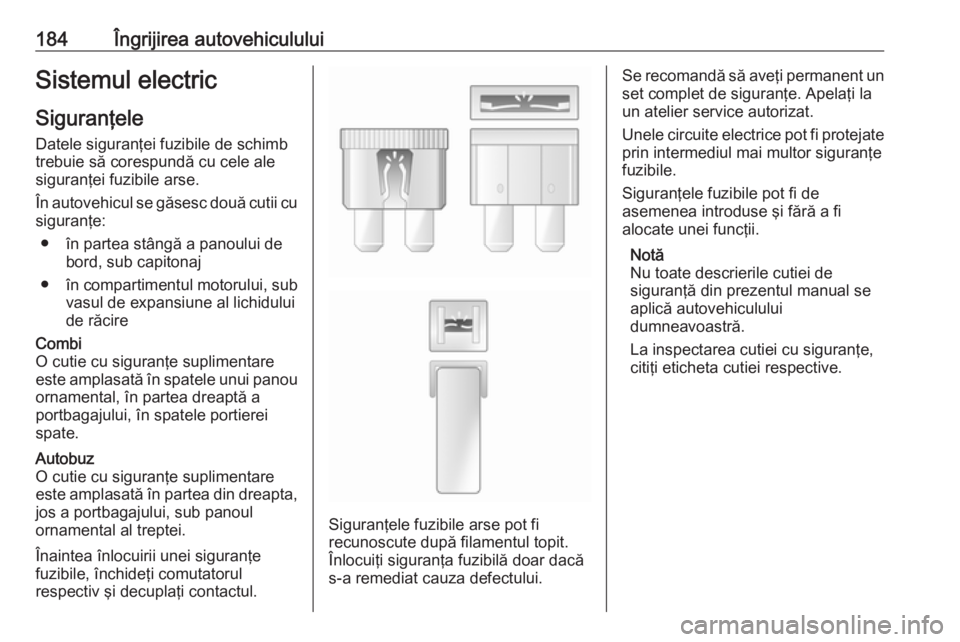

Pentru a facilita înlocuirea
siguranţelor, în cutia de siguranţe din
panoul de bord se găseşte un
extractor.
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţa de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-o.
Cutia cu siguranţe din compartimentul motor
Amplasată sub vasul de expansiune al lichidului de răcire.
Anumite circuite electrice pot fi
protejate de mai multe siguranţe.
Din cauza accesului limitat, apelaţi la
un atelier service pentru înlocuirea
siguranţelor.SimbolCircuitSLămpile de poziţie dreaptaTLămpile de poziţie stângaWFaza scurtă dreaptaaFaza scurtă stânga>Proiectoarele de ceaţăLFaza lungă stângaNFaza lungă dreaptauSistemul ABSKŞtergătoarele de parbriznSistemul de încălzire şi
ventilaţie / instalaţia de
climatizareVScaunele încălzite

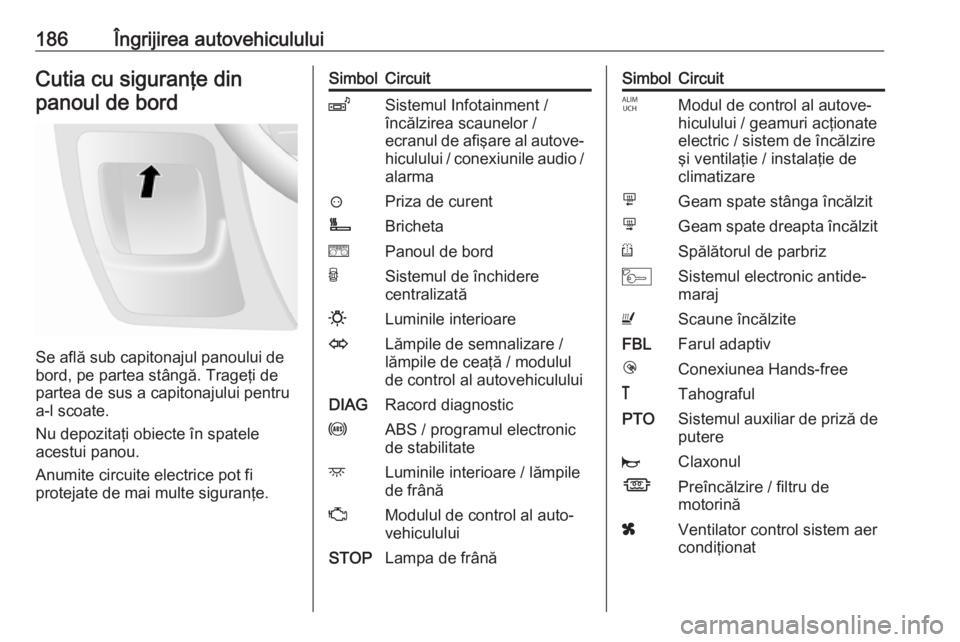

186Îngrijirea autovehicululuiCutia cu siguranţe dinpanoul de bord
Se află sub capitonajul panoului de
bord, pe partea stângă. Trageţi de
partea de sus a capitonajului pentru a-l scoate.
Nu depozitaţi obiecte în spatele
acestui panou.
Anumite circuite electrice pot fi
protejate de mai multe siguranţe.
SimbolCircuitZSistemul Infotainment /
încălzirea scaunelor /
ecranul de afişare al autove‐
hiculului / conexiunile audio /
alarma?Priza de curentÌBrichetaePanoul de bordUSistemul de închidere
centralizată0Luminile interioareOLămpile de semnalizare /
lămpile de ceaţă / modulul
de control al autovehicululuiDIAGRacord diagnosticuABS / programul electronic
de stabilitatedLuminile interioare / lămpile
de frânăZModulul de control al auto‐
vehicululuiSTOPLampa de frânăSimbolCircuitIModul de control al autove‐
hiculului / geamuri acţionate
electric / sistem de încălzire
şi ventilaţie / instalaţie de
climatizaremGeam spate stânga încălzitnGeam spate dreapta încălzitRSpălătorul de parbrizMSistemul electronic antide‐
marajUScaune încălziteFBLFarul adaptivlConexiunea Hands-free&TahografulPTOSistemul auxiliar de priză de puterejClaxonulÍPreîncălzire / filtru de
motorinăxVentilator control sistem aer
condiţionat

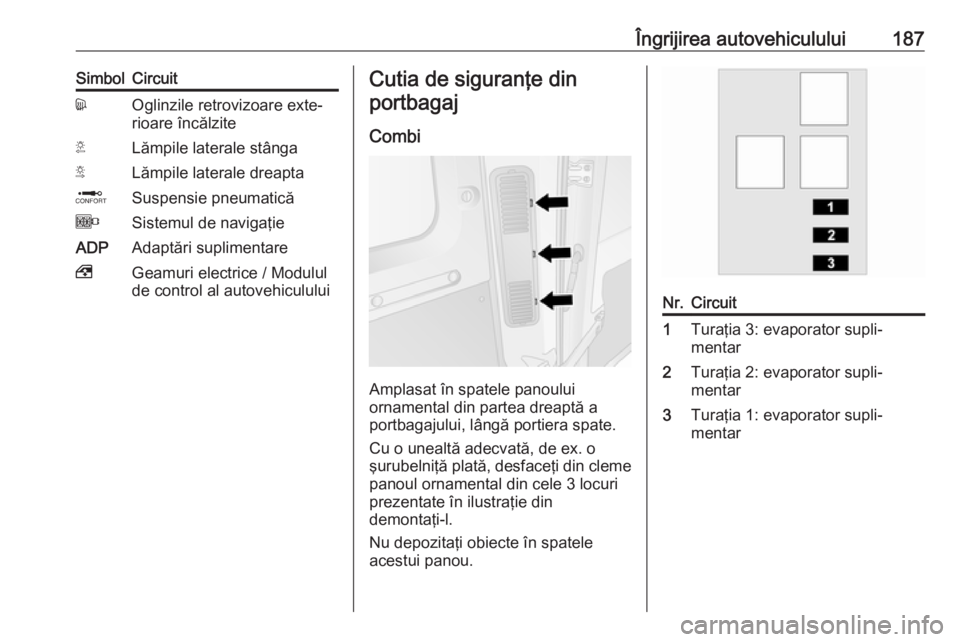

Îngrijirea autovehiculului187SimbolCircuitdOglinzile retrovizoare exte‐
rioare încălziteTLămpile laterale stângaSLămpile laterale dreaptaQSuspensie pneumaticăOSistemul de navigaţieADPAdaptări suplimentare,Geamuri electrice / Modulul
de control al autovehicululuiCutia de siguranţe din
portbagaj
Combi
Amplasat în spatele panoului
ornamental din partea dreaptă a
portbagajului, lângă portiera spate.
Cu o unealtă adecvată, de ex. o
şurubelniţă plată, desfaceţi din cleme
panoul ornamental din cele 3 locuri
prezentate în ilustraţie din
demontaţi‑l.
Nu depozitaţi obiecte în spatele
acestui panou.
Nr.Circuit1Turaţia 3: evaporator supli‐
mentar2Turaţia 2: evaporator supli‐
mentar3Turaţia 1: evaporator supli‐
mentar

188Îngrijirea autovehicululuiAutobuz

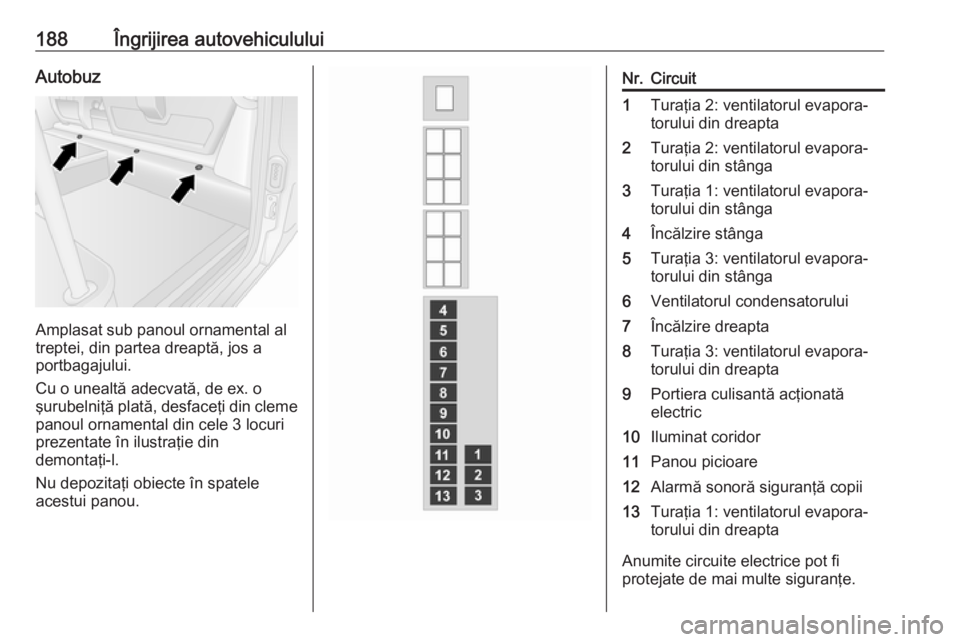

Amplasat sub panoul ornamental al
treptei, din partea dreaptă, jos a
portbagajului.
Cu o unealtă adecvată, de ex. o
şurubelniţă plată, desfaceţi din cleme
panoul ornamental din cele 3 locuri
prezentate în ilustraţie din
demontaţi‑l.
Nu depozitaţi obiecte în spatele
acestui panou.
Nr.Circuit1Turaţia 2: ventilatorul evapora‐
torului din dreapta2Turaţia 2: ventilatorul evapora‐
torului din stânga3Turaţia 1: ventilatorul evapora‐
torului din stânga4Încălzire stânga5Turaţia 3: ventilatorul evapora‐
torului din stânga6Ventilatorul condensatorului7Încălzire dreapta8Turaţia 3: ventilatorul evapora‐
torului din dreapta9Portiera culisantă acţionată
electric10Iluminat coridor11Panou picioare12Alarmă sonoră siguranţă copii13Turaţia 1: ventilatorul evapora‐
torului din dreapta
Anumite circuite electrice pot fi
protejate de mai multe siguranţe.
