OPEL MOVANO_B 2016 Uporabniški priročnik

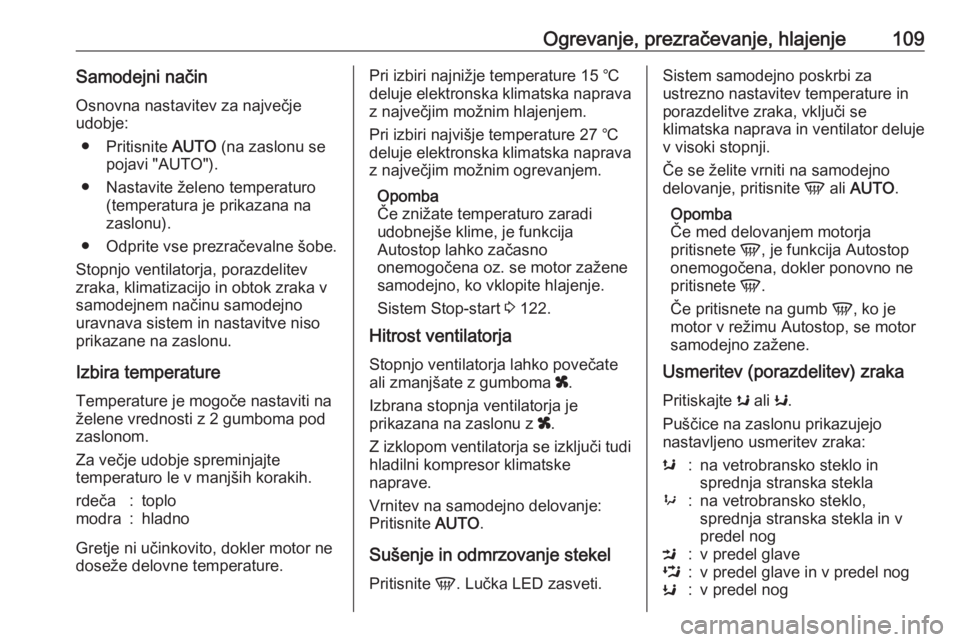

Ogrevanje, prezračevanje, hlajenje109Samodejni načinOsnovna nastavitev za največje
udobje:
● Pritisnite AUTO (na zaslonu se
pojavi "AUTO").
● Nastavite želeno temperaturo (temperatura je prikazana na
zaslonu).
● Odprite vse prezračevalne šobe.
Stopnjo ventilatorja, porazdelitev
zraka, klimatizacijo in obtok zraka v
samodejnem načinu samodejno
uravnava sistem in nastavitve niso
prikazane na zaslonu.
Izbira temperature
Temperature je mogoče nastaviti na
želene vrednosti z 2 gumboma pod zaslonom.
Za večje udobje spreminjajte
temperaturo le v manjših korakih.rdeča:toplomodra:hladno
Gretje ni učinkovito, dokler motor ne doseže delovne temperature.
Pri izbiri najnižje temperature 15 ℃
deluje elektronska klimatska naprava z največjim možnim hlajenjem.
Pri izbiri najvišje temperature 27 ℃
deluje elektronska klimatska naprava
z največjim možnim ogrevanjem.
Opomba
Če znižate temperaturo zaradi
udobnejše klime, je funkcija
Autostop lahko začasno
onemogočena oz. se motor zažene
samodejno, ko vklopite hlajenje.
Sistem Stop-start 3 122.
Hitrost ventilatorja
Stopnjo ventilatorja lahko povečateali zmanjšate z gumboma x.
Izbrana stopnja ventilatorja je
prikazana na zaslonu z x.
Z izklopom ventilatorja se izključi tudi
hladilni kompresor klimatske
naprave.
Vrnitev na samodejno delovanje:
Pritisnite AUTO.
Sušenje in odmrzovanje stekel
Pritisnite V. Lučka LED zasveti.Sistem samodejno poskrbi za
ustrezno nastavitev temperature in
porazdelitve zraka, vključi se
klimatska naprava in ventilator deluje v visoki stopnji.
Če se želite vrniti na samodejno
delovanje, pritisnite V ali AUTO .
Opomba
Če med delovanjem motorja
pritisnete V, je funkcija Autostop
onemogočena, dokler ponovno ne
pritisnete V.
Če pritisnete na gumb V, ko je
motor v režimu Autostop, se motor
samodejno zažene.
Usmeritev (porazdelitev) zraka
Pritiskajte s ali K.
Puščice na zaslonu prikazujejo
nastavljeno usmeritev zraka:s:na vetrobransko steklo in
sprednja stranska stekla9:na vetrobransko steklo,
sprednja stranska stekla in v
predel nogM:v predel glaveL:v predel glave in v predel nogK:v predel nog

110Ogrevanje, prezračevanje, hlajenjeVrnitev na samodejno delovanje:
Pritisnite AUTO.
Hlajenje Vklopljena klimatska naprava ohlaja
in suši v potniški prostor pritekajoč
zrak, ko je zunanja temperatura nad
specifičnim nivojem. Pri vključeni
klimatski napravi se nabira
kondenzirana voda, ki kaplja iz
spodnjega dela vozila.
Če hlajenje ali sušenje zraka ni
potrebno, pritisnite AC OFF, da
izklopite sistem za hlajenje, s čimer varčujete z gorivom. Na zaslonu se
prikaže " AC OFF".
Ročna vključitev notranjega
kroženja zraka
Pritisnite u. LED dioda sveti in na
zaslonu se prikaže u.9 Opozorilo
Vključeno zaprto kroženje zraka
prepreči pritok zunanjega zraka.
Pri delovanju brez hlajenja se
poveča odstotek vlage v zraku, kar
utegne pripeljati do rosenja stekel. Sčasoma se kakovost zraka v
potniškem prostoru poslabša, zato
utegnejo potniki v vozilu vključno z
voznikom postati utrujeni.
Če se želite vrniti na samodejno
delovanje, pritisnite u ali AUTO .
Ogrevanje zadnjega dela potniškega prostora
Če je motor ugasnjen, je zadnji del
potniške kabine mogoče ogrevati z
dodatnim ogrevanjem skozi spodnje
prezračevalne odprtine.
S programiranjem vrednosti na
upravni plošči je mogoče nastaviti čas, datum in temperaturo.
Grelec preneha delovati, če je
količina goriva v rezervoarju vozila
premajhna.
Sistem med delovanjem porablja
energijo akumulatorja vozila. Pri
kratkih vožnjah redno preverjajte
akumulator vozila in ga po potrebi
napolnite.
Da bi zagotovili učinkovito delovanje,
spodnje prezračevalne šobe v
zadnjem delu potniške kabine ne
smejo biti ovirane.9 Opozorilo
Sistema ne uporabljajte med
dolivanjem goriva, v zaprašenem okolju, v okolju z vnetljivimi hlapi
ali v zaprtih prostorih (npr.
garaža).
Nastavitev časa in datuma
Pritiskajte Ö in ga držite, dokler ne
začne utripati prikaz ure.

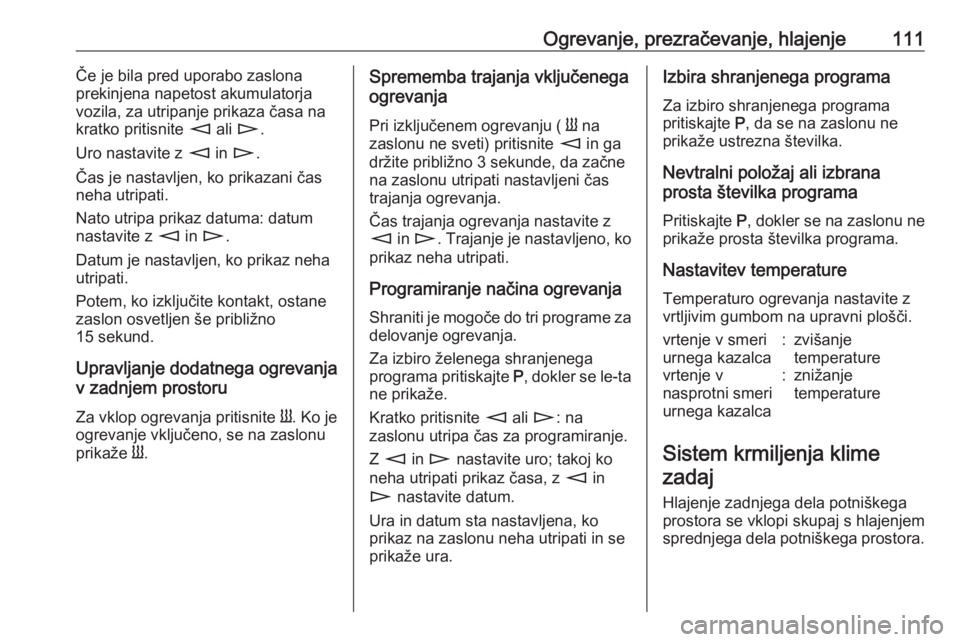

Ogrevanje, prezračevanje, hlajenje111Če je bila pred uporabo zaslona
prekinjena napetost akumulatorja
vozila, za utripanje prikaza časa na
kratko pritisnite m ali n.
Uro nastavite z m in n .
Čas je nastavljen, ko prikazani čas
neha utripati.
Nato utripa prikaz datuma: datum
nastavite z m in n .
Datum je nastavljen, ko prikaz neha
utripati.
Potem, ko izključite kontakt, ostane
zaslon osvetljen še približno
15 sekund.
Upravljanje dodatnega ogrevanja
v zadnjem prostoru
Za vklop ogrevanja pritisnite Y. Ko je
ogrevanje vključeno, se na zaslonu
prikaže Y.Sprememba trajanja vključenega
ogrevanja
Pri izključenem ogrevanju ( Y na
zaslonu ne sveti) pritisnite m in ga
držite približno 3 sekunde, da začne na zaslonu utripati nastavljeni čas
trajanja ogrevanja.
Čas trajanja ogrevanja nastavite z
m in n . Trajanje je nastavljeno, ko
prikaz neha utripati.
Programiranje načina ogrevanja
Shraniti je mogoče do tri programe za delovanje ogrevanja.
Za izbiro želenega shranjenega
programa pritiskajte P, dokler se le-ta
ne prikaže.
Kratko pritisnite m ali n: na
zaslonu utripa čas za programiranje.
Z m in n nastavite uro; takoj ko
neha utripati prikaz časa, z m in
n nastavite datum.
Ura in datum sta nastavljena, ko
prikaz na zaslonu neha utripati in se
prikaže ura.Izbira shranjenega programa
Za izbiro shranjenega programa
pritiskajte P, da se na zaslonu ne
prikaže ustrezna številka.
Nevtralni položaj ali izbrana
prosta številka programa
Pritiskajte P, dokler se na zaslonu ne
prikaže prosta številka programa.
Nastavitev temperature
Temperaturo ogrevanja nastavite z
vrtljivim gumbom na upravni plošči.vrtenje v smeri
urnega kazalca:zvišanje
temperaturevrtenje v
nasprotni smeri
urnega kazalca:znižanje
temperature
Sistem krmiljenja klime
zadaj
Hlajenje zadnjega dela potniškega
prostora se vklopi skupaj s hlajenjem
sprednjega dela potniškega prostora.

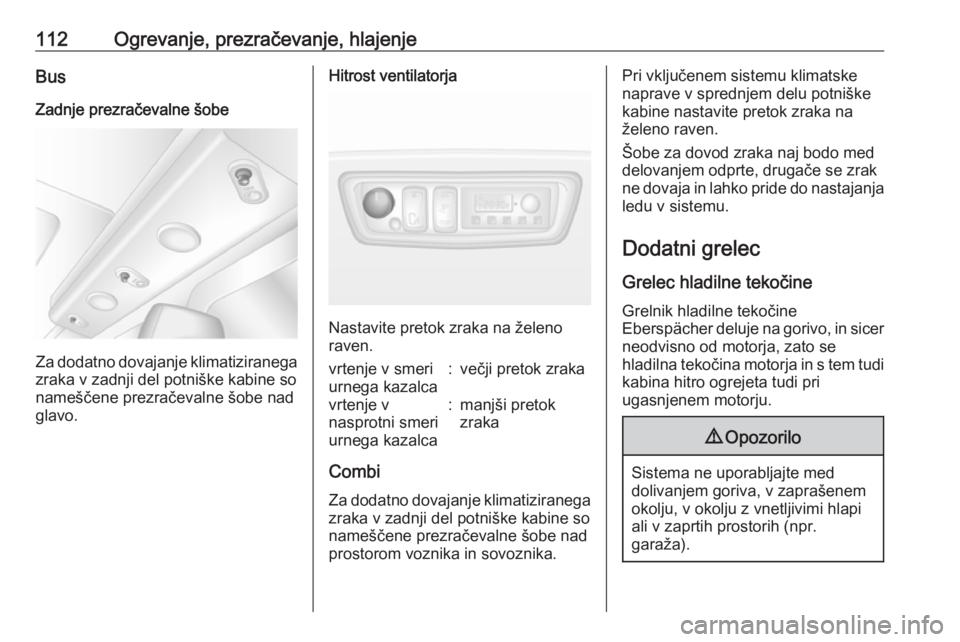

112Ogrevanje, prezračevanje, hlajenjeBus
Zadnje prezračevalne šobe
Za dodatno dovajanje klimatiziranega
zraka v zadnji del potniške kabine so
nameščene prezračevalne šobe nad
glavo.
Hitrost ventilatorja
Nastavite pretok zraka na želeno
raven.
vrtenje v smeri
urnega kazalca:večji pretok zrakavrtenje v
nasprotni smeri
urnega kazalca:manjši pretok
zraka
Combi
Za dodatno dovajanje klimatiziranega
zraka v zadnji del potniške kabine so
nameščene prezračevalne šobe nad
prostorom voznika in sovoznika.
Pri vključenem sistemu klimatske
naprave v sprednjem delu potniške
kabine nastavite pretok zraka na
želeno raven.
Šobe za dovod zraka naj bodo med
delovanjem odprte, drugače se zrak
ne dovaja in lahko pride do nastajanja
ledu v sistemu.
Dodatni grelec Grelec hladilne tekočine
Grelnik hladilne tekočine
Eberspächer deluje na gorivo, in sicer
neodvisno od motorja, zato se
hladilna tekočina motorja in s tem tudi
kabina hitro ogrejeta tudi pri
ugasnjenem motorju.9 Opozorilo
Sistema ne uporabljajte med
dolivanjem goriva, v zaprašenem okolju, v okolju z vnetljivimi hlapi
ali v zaprtih prostorih (npr.
garaža).

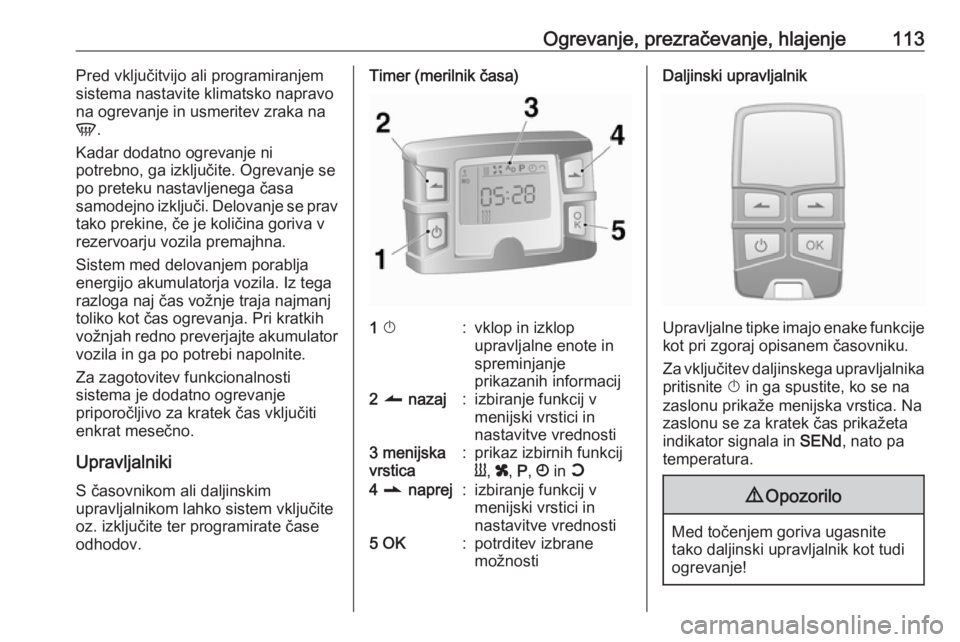

Ogrevanje, prezračevanje, hlajenje113Pred vključitvijo ali programiranjem
sistema nastavite klimatsko napravo
na ogrevanje in usmeritev zraka na
V .
Kadar dodatno ogrevanje ni
potrebno, ga izključite. Ogrevanje se
po preteku nastavljenega časa
samodejno izključi. Delovanje se prav
tako prekine, če je količina goriva v
rezervoarju vozila premajhna.
Sistem med delovanjem porablja
energijo akumulatorja vozila. Iz tega
razloga naj čas vožnje traja najmanj
toliko kot čas ogrevanja. Pri kratkih
vožnjah redno preverjajte akumulator vozila in ga po potrebi napolnite.
Za zagotovitev funkcionalnosti
sistema je dodatno ogrevanje
priporočljivo za kratek čas vključiti
enkrat mesečno.
Upravljalniki S časovnikom ali daljinskim
upravljalnikom lahko sistem vključite
oz. izključite ter programirate čase
odhodov.Timer (merilnik časa)1 X:vklop in izklop
upravljalne enote in
spreminjanje
prikazanih informacij2 q nazaj:izbiranje funkcij v
menijski vrstici in
nastavitve vrednosti3 menijska
vrstica:prikaz izbirnih funkcij
Y , x , P , Ö in Y4 r naprej:izbiranje funkcij v
menijski vrstici in
nastavitve vrednosti5 OK:potrditev izbrane
možnostiDaljinski upravljalnik
Upravljalne tipke imajo enake funkcije
kot pri zgoraj opisanem časovniku.
Za vključitev daljinskega upravljalnika
pritisnite X in ga spustite, ko se na
zaslonu prikaže menijska vrstica. Na
zaslonu se za kratek čas prikažeta
indikator signala in SENd, nato pa
temperatura.
9 Opozorilo
Med točenjem goriva ugasnite
tako daljinski upravljalnik kot tudi
ogrevanje!

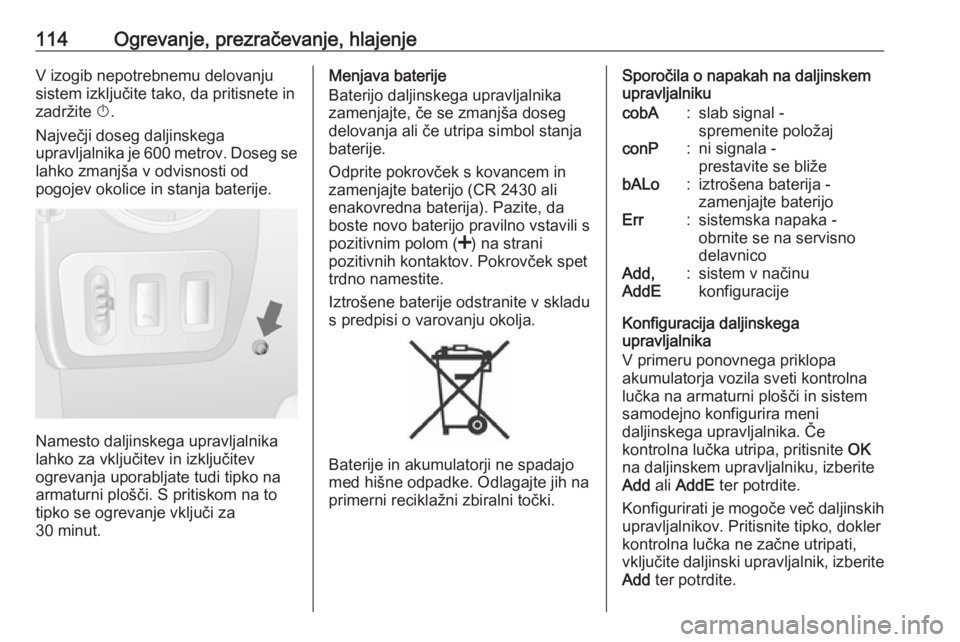

114Ogrevanje, prezračevanje, hlajenjeV izogib nepotrebnemu delovanju
sistem izključite tako, da pritisnete in
zadržite X.
Največji doseg daljinskega
upravljalnika je 600 metrov. Doseg se lahko zmanjša v odvisnosti od
pogojev okolice in stanja baterije.
Namesto daljinskega upravljalnika
lahko za vključitev in izključitev
ogrevanja uporabljate tudi tipko na armaturni plošči. S pritiskom na to
tipko se ogrevanje vključi za
30 minut.
Menjava baterije
Baterijo daljinskega upravljalnika
zamenjajte, če se zmanjša doseg
delovanja ali če utripa simbol stanja
baterije.
Odprite pokrovček s kovancem in
zamenjajte baterijo (CR 2430 ali
enakovredna baterija). Pazite, da
boste novo baterijo pravilno vstavili s
pozitivnim polom ( <) na strani
pozitivnih kontaktov. Pokrovček spet
trdno namestite.
Iztrošene baterije odstranite v skladu
s predpisi o varovanju okolja.
Baterije in akumulatorji ne spadajo
med hišne odpadke. Odlagajte jih na
primerni reciklažni zbiralni točki.
Sporočila o napakah na daljinskem
upravljalnikucobA:slab signal -
spremenite položajconP:ni signala -
prestavite se bližebALo:iztrošena baterija -
zamenjajte baterijoErr:sistemska napaka -
obrnite se na servisno
delavnicoAdd,
AddE:sistem v načinu
konfiguracije
Konfiguracija daljinskega
upravljalnika
V primeru ponovnega priklopa
akumulatorja vozila sveti kontrolna
lučka na armaturni plošči in sistem
samodejno konfigurira meni
daljinskega upravljalnika. Če
kontrolna lučka utripa, pritisnite OK
na daljinskem upravljalniku, izberite
Add ali AddE ter potrdite.
Konfigurirati je mogoče več daljinskih upravljalnikov. Pritisnite tipko, dokler
kontrolna lučka ne začne utripati,
vključite daljinski upravljalnik, izberite
Add ter potrdite.

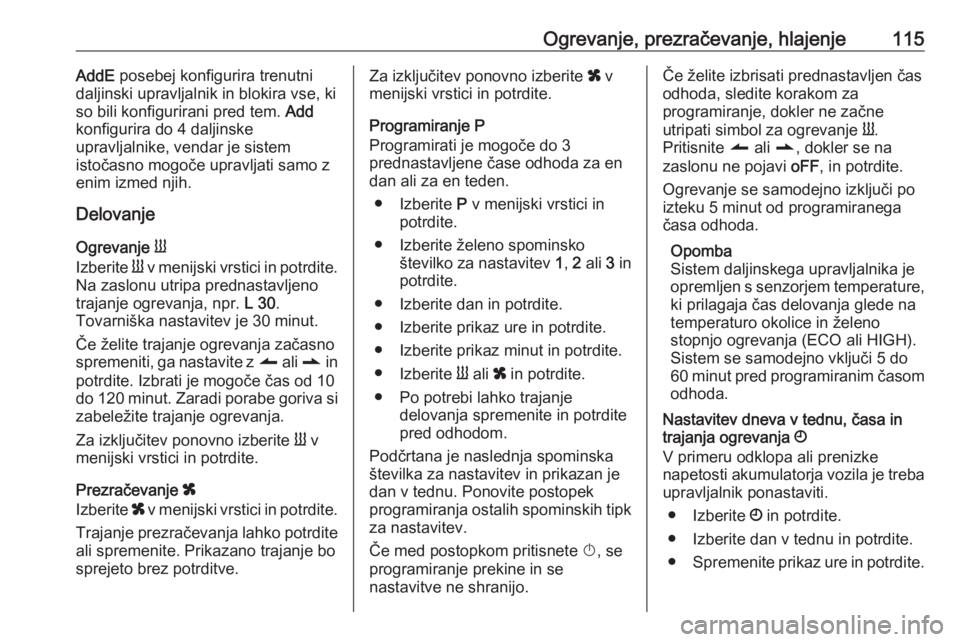

Ogrevanje, prezračevanje, hlajenje115AddE posebej konfigurira trenutni
daljinski upravljalnik in blokira vse, ki
so bili konfigurirani pred tem. Add
konfigurira do 4 daljinske
upravljalnike, vendar je sistem
istočasno mogoče upravljati samo z
enim izmed njih.
Delovanje
Ogrevanje Y
Izberite Y v menijski vrstici in potrdite.
Na zaslonu utripa prednastavljeno
trajanje ogrevanja, npr. L 30.
Tovarniška nastavitev je 30 minut.
Če želite trajanje ogrevanja začasno
spremeniti, ga nastavite z q ali r in
potrdite. Izbrati je mogoče čas od 10
do 120 minut. Zaradi porabe goriva si
zabeležite trajanje ogrevanja.
Za izključitev ponovno izberite Y v
menijski vrstici in potrdite.
Prezračevanje x
Izberite x v menijski vrstici in potrdite.
Trajanje prezračevanja lahko potrdite ali spremenite. Prikazano trajanje bosprejeto brez potrditve.Za izključitev ponovno izberite x v
menijski vrstici in potrdite.
Programiranje P
Programirati je mogoče do 3
prednastavljene čase odhoda za en
dan ali za en teden.
● Izberite P v menijski vrstici in
potrdite.
● Izberite želeno spominsko številko za nastavitev 1, 2 ali 3 in
potrdite.
● Izberite dan in potrdite.
● Izberite prikaz ure in potrdite.
● Izberite prikaz minut in potrdite.
● Izberite Y ali x in potrdite.
● Po potrebi lahko trajanje delovanja spremenite in potrditepred odhodom.
Podčrtana je naslednja spominska
številka za nastavitev in prikazan je
dan v tednu. Ponovite postopek
programiranja ostalih spominskih tipk za nastavitev.
Če med postopkom pritisnete X, se
programiranje prekine in se
nastavitve ne shranijo.Če želite izbrisati prednastavljen čas
odhoda, sledite korakom za
programiranje, dokler ne začne
utripati simbol za ogrevanje Y.
Pritisnite q ali r, dokler se na
zaslonu ne pojavi oFF, in potrdite.
Ogrevanje se samodejno izključi po
izteku 5 minut od programiranega
časa odhoda.
Opomba
Sistem daljinskega upravljalnika je
opremljen s senzorjem temperature, ki prilagaja čas delovanja glede na
temperaturo okolice in želeno
stopnjo ogrevanja (ECO ali HIGH).
Sistem se samodejno vključi 5 do
60 minut pred programiranim časom
odhoda.
Nastavitev dneva v tednu, časa in
trajanja ogrevanja Ö
V primeru odklopa ali prenizke
napetosti akumulatorja vozila je treba upravljalnik ponastaviti.
● Izberite Ö in potrdite.
● Izberite dan v tednu in potrdite. ● Spremenite prikaz ure in potrdite.

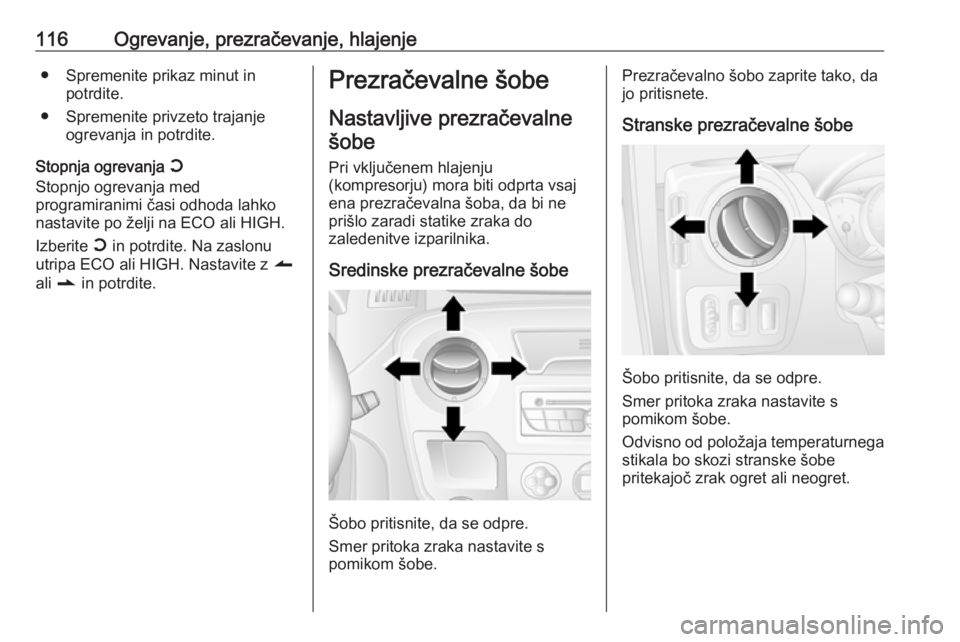

116Ogrevanje, prezračevanje, hlajenje● Spremenite prikaz minut inpotrdite.
● Spremenite privzeto trajanje ogrevanja in potrdite.
Stopnja ogrevanja Y
Stopnjo ogrevanja med
programiranimi časi odhoda lahko
nastavite po želji na ECO ali HIGH.
Izberite Y in potrdite. Na zaslonu
utripa ECO ali HIGH. Nastavite z q
ali r in potrdite.Prezračevalne šobe
Nastavljive prezračevalne šobe
Pri vključenem hlajenju
(kompresorju) mora biti odprta vsaj
ena prezračevalna šoba, da bi ne
prišlo zaradi statike zraka do
zaledenitve izparilnika.
Sredinske prezračevalne šobe
Šobo pritisnite, da se odpre.
Smer pritoka zraka nastavite s
pomikom šobe.
Prezračevalno šobo zaprite tako, da
jo pritisnete.
Stranske prezračevalne šobe
Šobo pritisnite, da se odpre.
Smer pritoka zraka nastavite s
pomikom šobe.
Odvisno od položaja temperaturnega
stikala bo skozi stranske šobe
pritekajoč zrak ogret ali neogret.

Ogrevanje, prezračevanje, hlajenje1179Opozorilo
Na prezračevalne šobe ne
nameščajte nobenih predmetov. Nevarnost materialne škode in
telesnih poškodb v primeru trka!
Combi
V ogrodju strehe so morda nastavljive
prezračevalne šobe. Če želite odpreti
prezračevalno šobo, jo pritisnite.
Pretok zraka usmerite tako, da
primete prezračevalno šobo in so
ustrezno zasučete.
Bus
V ogrodju strehe nad sedeži so morda
nastavljive prezračevalne šobe. Z
nastavitvenim gumbom lahko
prilagodite hitrost pretoka zraka za
posamezen sedež.
Nenastavljive
prezračevalne šobe
Nahajajo se pod vetrobranskim
steklom, poleg stekel sprednjih vrat in v sprednjem predelu nog.
Hlajenje sovoznikovega
predala
Klimatska naprava hladi tudi vsebinopedala za rokavice.

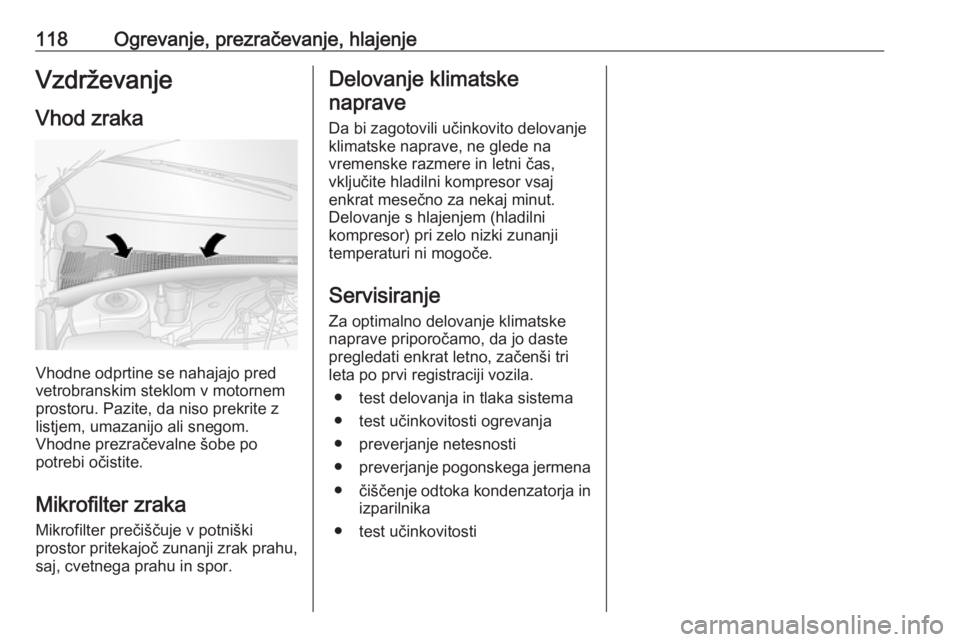

118Ogrevanje, prezračevanje, hlajenjeVzdrževanje
Vhod zraka
Vhodne odprtine se nahajajo pred
vetrobranskim steklom v motornem
prostoru. Pazite, da niso prekrite z listjem, umazanijo ali snegom.
Vhodne prezračevalne šobe po
potrebi očistite.
Mikrofilter zraka
Mikrofilter prečiščuje v potniški
prostor pritekajoč zunanji zrak prahu,
saj, cvetnega prahu in spor.
Delovanje klimatske
naprave
Da bi zagotovili učinkovito delovanje
klimatske naprave, ne glede na
vremenske razmere in letni čas,
vključite hladilni kompresor vsaj
enkrat mesečno za nekaj minut.
Delovanje s hlajenjem (hladilni
kompresor) pri zelo nizki zunanji temperaturi ni mogoče.
Servisiranje
Za optimalno delovanje klimatske
naprave priporočamo, da jo daste
pregledati enkrat letno, začenši tri
leta po prvi registraciji vozila.
● test delovanja in tlaka sistema
● test učinkovitosti ogrevanja
● preverjanje netesnosti
● preverjanje pogonskega jermena
● čiščenje odtoka kondenzatorja in
izparilnika
● test učinkovitosti
