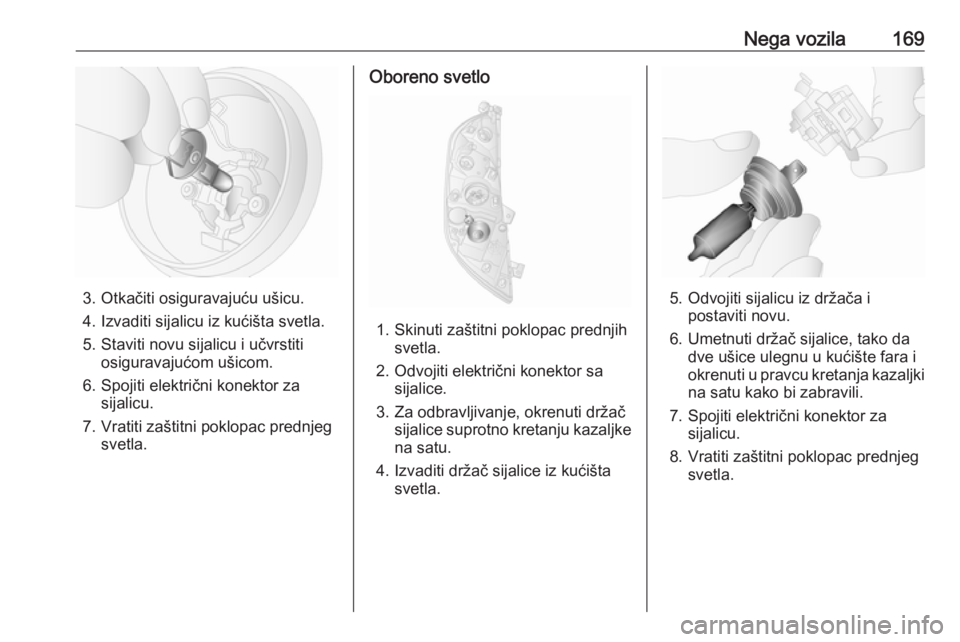

Nega vozila169
3. Otkačiti osiguravajuću ušicu.4. Izvaditi sijalicu iz kućišta svetla.
5. Staviti novu sijalicu i učvrstiti osiguravajućom ušicom.
6. Spojiti električni konektor za sijalicu.
7. Vratiti zaštitni poklopac prednjeg svetla.
Oboreno svetlo
1. Skinuti zaštitni poklopac prednjih svetla.
2. Odvojiti električni konektor sa sijalice.
3. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljke
na satu.
4. Izvaditi držač sijalice iz kućišta svetla.
5. Odvojiti sijalicu iz držača ipostaviti novu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Spojiti električni konektor za sijalicu.
8. Vratiti zaštitni poklopac prednjeg svetla.

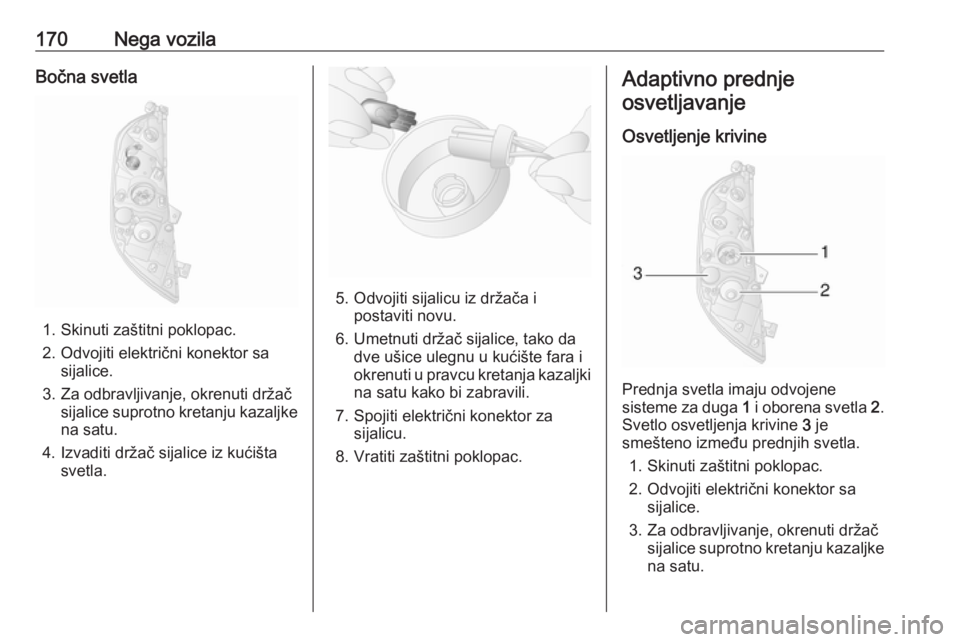

170Nega vozilaBočna svetla
1. Skinuti zaštitni poklopac.
2. Odvojiti električni konektor sa sijalice.
3. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljke
na satu.
4. Izvaditi držač sijalice iz kućišta svetla.
5. Odvojiti sijalicu iz držača ipostaviti novu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Spojiti električni konektor za sijalicu.
8. Vratiti zaštitni poklopac.
Adaptivno prednje
osvetljavanje
Osvetljenje krivine
Prednja svetla imaju odvojene
sisteme za duga 1 i oborena svetla 2.
Svetlo osvetljenja krivine 3 je
smešteno između prednjih svetla.
1. Skinuti zaštitni poklopac.
2. Odvojiti električni konektor sa sijalice.
3. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljkena satu.

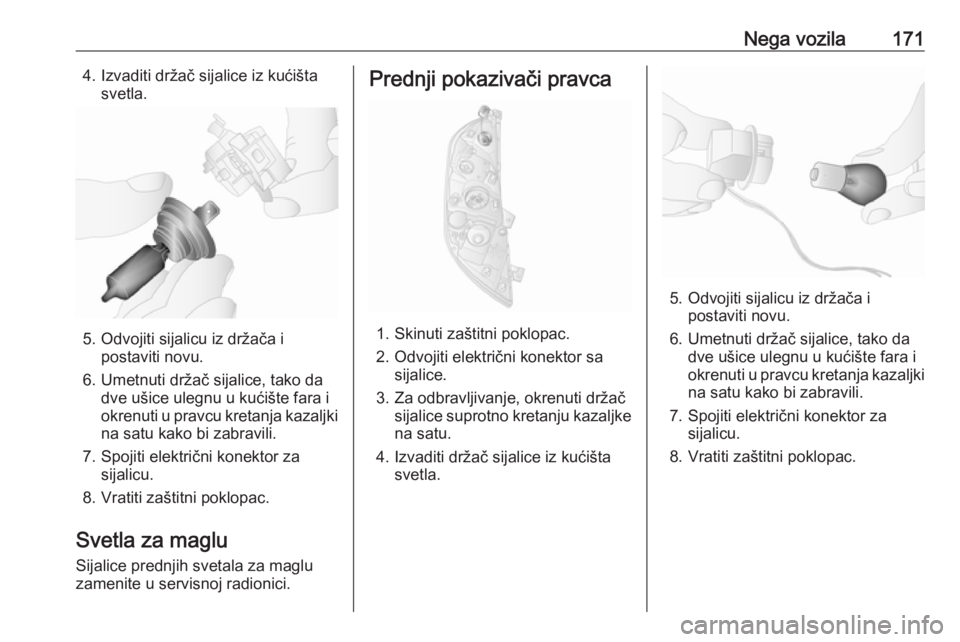

Nega vozila1714. Izvaditi držač sijalice iz kućištasvetla.
5. Odvojiti sijalicu iz držača i postaviti novu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Spojiti električni konektor za sijalicu.
8. Vratiti zaštitni poklopac.
Svetla za maglu
Sijalice prednjih svetala za maglu
zamenite u servisnoj radionici.
Prednji pokazivači pravca
1. Skinuti zaštitni poklopac.
2. Odvojiti električni konektor sa sijalice.
3. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljke
na satu.
4. Izvaditi držač sijalice iz kućišta svetla.
5. Odvojiti sijalicu iz držača ipostaviti novu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Spojiti električni konektor za sijalicu.
8. Vratiti zaštitni poklopac.

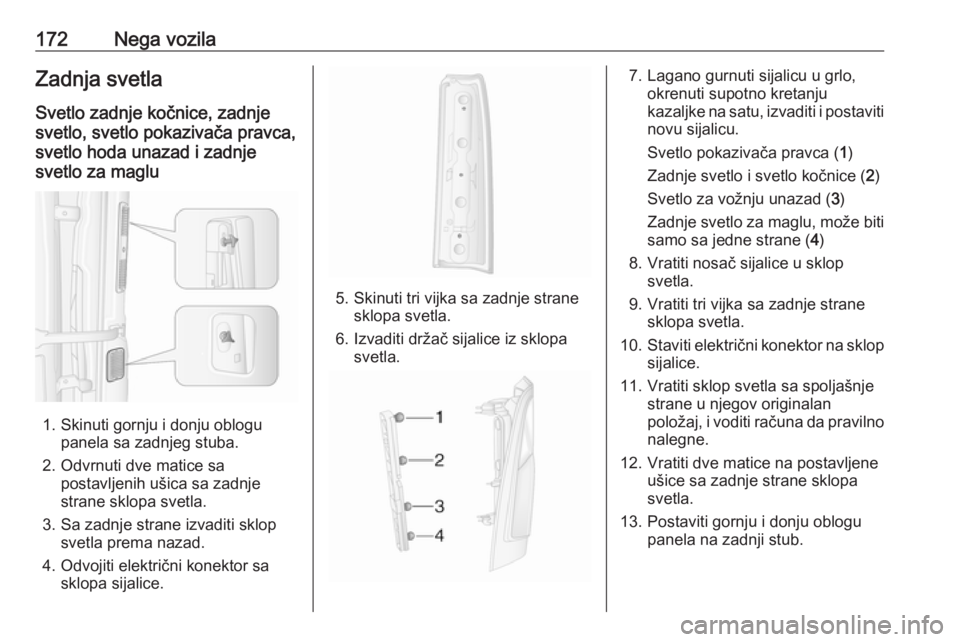

172Nega vozilaZadnja svetlaSvetlo zadnje kočnice, zadnje
svetlo, svetlo pokazivača pravca,
svetlo hoda unazad i zadnje
svetlo za maglu
1. Skinuti gornju i donju oblogu panela sa zadnjeg stuba.
2. Odvrnuti dve matice sa postavljenih ušica sa zadnje
strane sklopa svetla.
3. Sa zadnje strane izvaditi sklop svetla prema nazad.
4. Odvojiti električni konektor sa sklopa sijalice.
5. Skinuti tri vijka sa zadnje strane sklopa svetla.
6. Izvaditi držač sijalice iz sklopa svetla.
7. Lagano gurnuti sijalicu u grlo, okrenuti supotno kretanjukazaljke na satu, izvaditi i postaviti
novu sijalicu.
Svetlo pokazivača pravca ( 1)
Zadnje svetlo i svetlo kočnice ( 2)
Svetlo za vožnju unazad ( 3)
Zadnje svetlo za maglu, može biti
samo sa jedne strane ( 4)
8. Vratiti nosač sijalice u sklop svetla.
9. Vratiti tri vijka sa zadnje strane sklopa svetla.
10. Staviti električni konektor na sklop
sijalice.
11. Vratiti sklop svetla sa spoljašnje strane u njegov originalan
položaj, i voditi računa da pravilno
nalegne.
12. Vratiti dve matice na postavljene ušice sa zadnje strane sklopa
svetla.
13. Postaviti gornju i donju oblogu panela na zadnji stub.

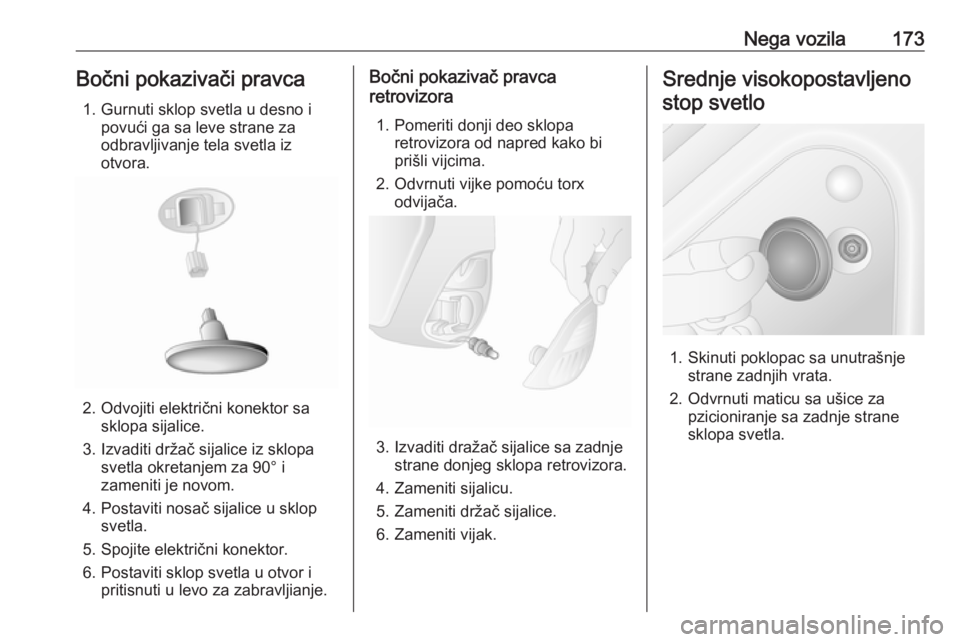

Nega vozila173Bočni pokazivači pravca1. Gurnuti sklop svetla u desno i povući ga sa leve strane za
odbravljivanje tela svetla iz
otvora.
2. Odvojiti električni konektor sa sklopa sijalice.
3. Izvaditi držač sijalice iz sklopa svetla okretanjem za 90° i
zameniti je novom.
4. Postaviti nosač sijalice u sklop svetla.
5. Spojite električni konektor.
6. Postaviti sklop svetla u otvor i pritisnuti u levo za zabravljianje.
Bočni pokazivač pravca
retrovizora
1. Pomeriti donji deo sklopa retrovizora od napred kako bi
prišli vijcima.
2. Odvrnuti vijke pomoću torx odvijača.
3. Izvaditi dražač sijalice sa zadnjestrane donjeg sklopa retrovizora.
4. Zameniti sijalicu.
5. Zameniti držač sijalice.
6. Zameniti vijak.
Srednje visokopostavljeno
stop svetlo
1. Skinuti poklopac sa unutrašnje strane zadnjih vrata.
2. Odvrnuti maticu sa ušice za pzicioniranje sa zadnje strane
sklopa svetla.

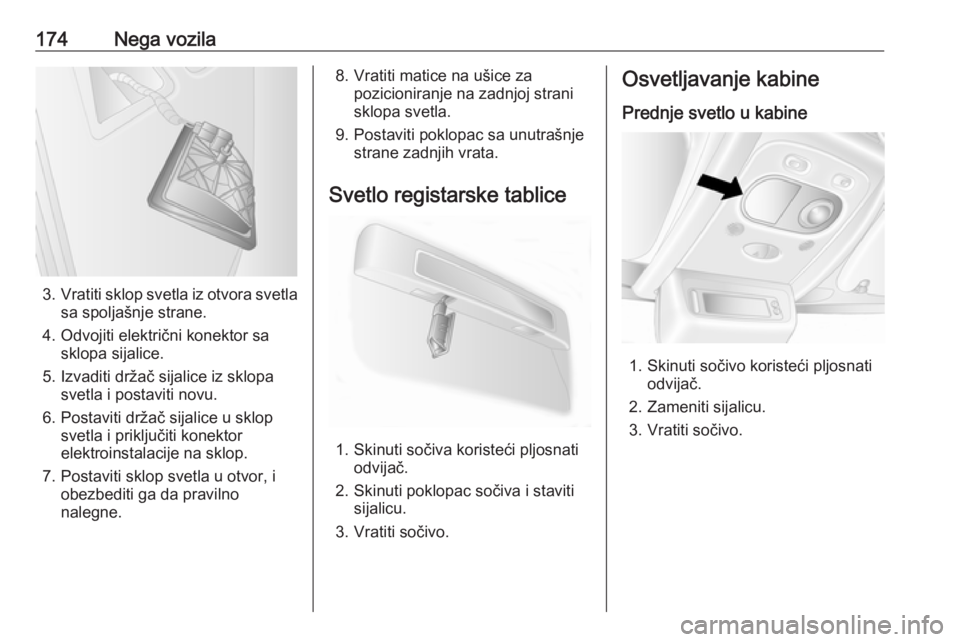

174Nega vozila
3.Vratiti sklop svetla iz otvora svetla
sa spoljašnje strane.
4. Odvojiti električni konektor sa sklopa sijalice.
5. Izvaditi držač sijalice iz sklopa svetla i postaviti novu.
6. Postaviti držač sijalice u sklop svetla i priključiti konektor
elektroinstalacije na sklop.
7. Postaviti sklop svetla u otvor, i obezbediti ga da pravilno
nalegne.
8. Vratiti matice na ušice za pozicioniranje na zadnjoj strani
sklopa svetla.
9. Postaviti poklopac sa unutrašnje strane zadnjih vrata.
Svetlo registarske tablice
1. Skinuti sočiva koristeći pljosnati odvijač.
2. Skinuti poklopac sočiva i staviti sijalicu.
3. Vratiti sočivo.
Osvetljavanje kabine
Prednje svetlo u kabine
1. Skinuti sočivo koristeći pljosnati odvijač.
2. Zameniti sijalicu.
3. Vratiti sočivo.

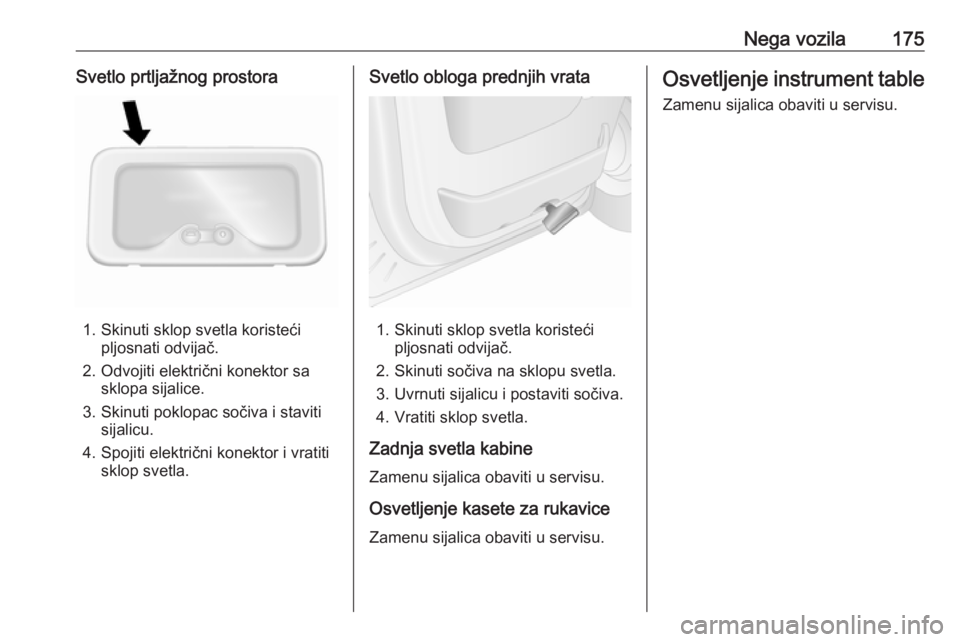

Nega vozila175Svetlo prtljažnog prostora
1. Skinuti sklop svetla koristećipljosnati odvijač.
2. Odvojiti električni konektor sa sklopa sijalice.
3. Skinuti poklopac sočiva i staviti sijalicu.
4. Spojiti električni konektor i vratiti sklop svetla.
Svetlo obloga prednjih vrata
1. Skinuti sklop svetla koristeći pljosnati odvijač.
2. Skinuti sočiva na sklopu svetla.
3. Uvrnuti sijalicu i postaviti sočiva.
4. Vratiti sklop svetla.
Zadnja svetla kabine
Zamenu sijalica obaviti u servisu.
Osvetljenje kasete za rukavice Zamenu sijalica obaviti u servisu.
Osvetljenje instrument table Zamenu sijalica obaviti u servisu.

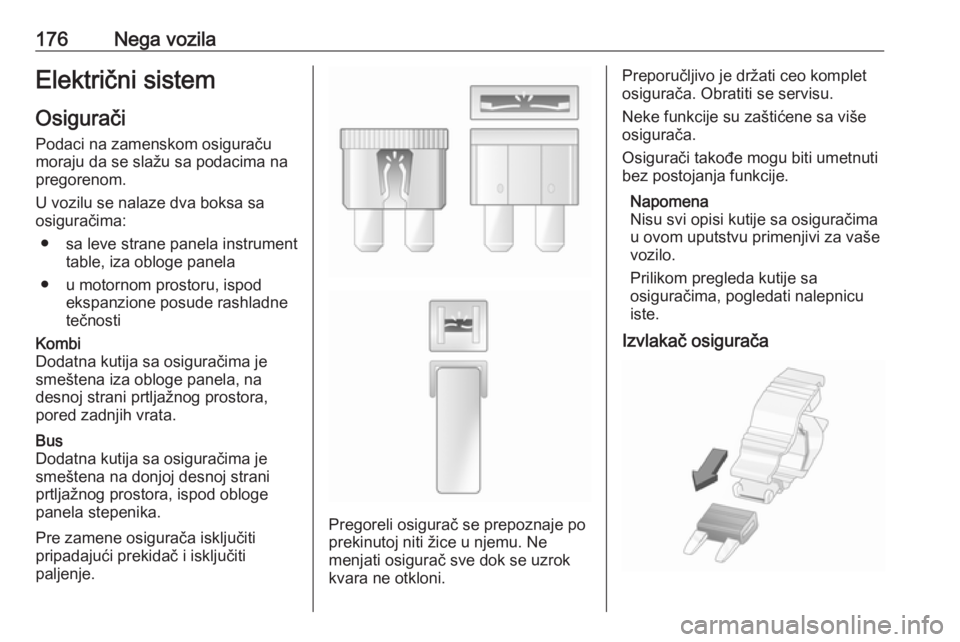

176Nega vozilaElektrični sistemOsigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U vozilu se nalaze dva boksa sa
osiguračima:
● sa leve strane panela instrument table, iza obloge panela
● u motornom prostoru, ispod ekspanzione posude rashladne
tečnostiKombi
Dodatna kutija sa osiguračima je
smeštena iza obloge panela, na
desnoj strani prtljažnog prostora,
pored zadnjih vrata.Bus
Dodatna kutija sa osiguračima je
smeštena na donjoj desnoj strani
prtljažnog prostora, ispod obloge
panela stepenika.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Preporučljivo je držati ceo komplet
osigurača. Obratiti se servisu.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti bez postojanja funkcije.
Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu primenjivi za vaše
vozilo.
Prilikom pregleda kutije sa
osiguračima, pogledati nalepnicu
iste.
Izvlakač osigurača

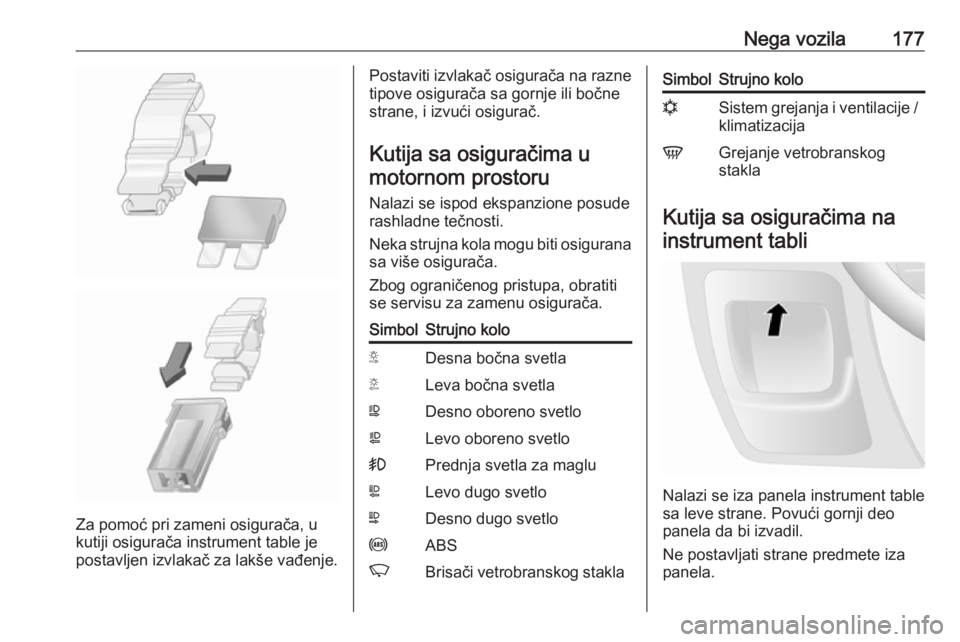

Nega vozila177
Za pomoć pri zameni osigurača, u
kutiji osigurača instrument table je
postavljen izvlakač za lakše vađenje.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima umotornom prostoru
Nalazi se ispod ekspanzione posude rashladne tečnosti.
Neka strujna kola mogu biti osigurana
sa više osigurača.
Zbog ograničenog pristupa, obratiti
se servisu za zamenu osigurača.SimbolStrujno koloSDesna bočna svetlaTLeva bočna svetlaWDesno oboreno svetloaLevo oboreno svetlo>Prednja svetla za magluLLevo dugo svetloNDesno dugo svetlouABSKBrisači vetrobranskog staklaSimbolStrujno kolonSistem grejanja i ventilacije /
klimatizacijaVGrejanje vetrobranskog
stakla
Kutija sa osiguračima na
instrument tabli
Nalazi se iza panela instrument table
sa leve strane. Povući gornji deo
panela da bi izvadil.
Ne postavljati strane predmete iza
panela.

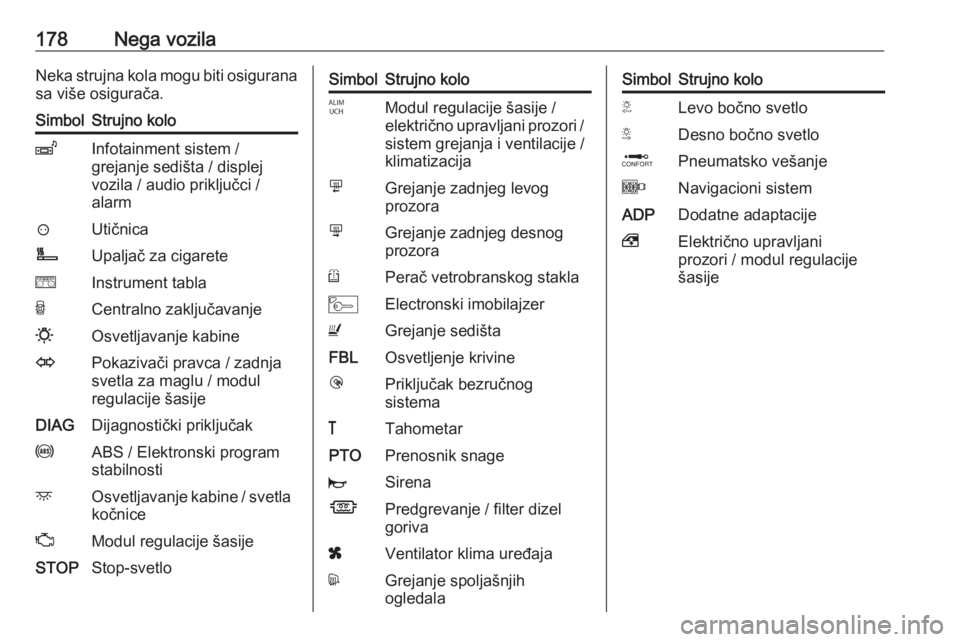

178Nega vozilaNeka strujna kola mogu biti osiguranasa više osigurača.SimbolStrujno koloZInfotainment sistem /
grejanje sedišta / displej
vozila / audio priključci /
alarm?UtičnicaÌUpaljač za cigareteeInstrument tablaUCentralno zaključavanje0Osvetljavanje kabineOPokazivači pravca / zadnja
svetla za maglu / modul
regulacije šasijeDIAGDijagnostički priključakuABS / Elektronski program
stabilnostidOsvetljavanje kabine / svetla kočniceZModul regulacije šasijeSTOPStop-svetloSimbolStrujno koloIModul regulacije šasije /
električno upravljani prozori / sistem grejanja i ventilacije /
klimatizacijamGrejanje zadnjeg levog
prozoranGrejanje zadnjeg desnog
prozoraRPerač vetrobranskog staklaMElectronski imobilajzerUGrejanje sedištaFBLOsvetljenje krivinelPriključak bezručnog
sistema&TahometarPTOPrenosnik snagejSirenaÍPredgrevanje / filter dizel
gorivaxVentilator klima uređajadGrejanje spoljašnjih
ogledalaSimbolStrujno koloTLevo bočno svetloSDesno bočno svetloQPneumatsko vešanjeONavigacioni sistemADPDodatne adaptacije,Električno upravljani
prozori / modul regulacije
šasije
