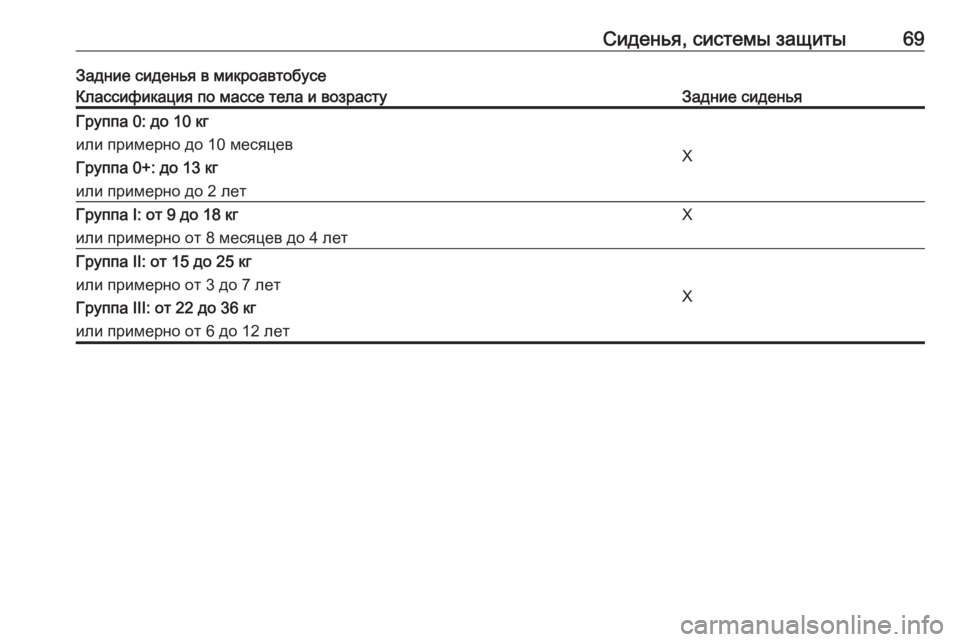

Сиденья, системы защиты69Задние сиденья в микроавтобусеКлассификация по массе тела и возрастуЗадние сиденьяГруппа 0: до 10 кг
или примерно до 10 месяцев
Группа 0+: до 13 кг
или примерно до 2 лет
X
Группа I: от 9 до 18 кг
или примерно от 8 месяцев до 4 летXГруппа II: от 15 до 25 кг
или примерно от 3 до 7 лет
Группа III: от 22 до 36 кг
или примерно от 6 до 12 лет
X

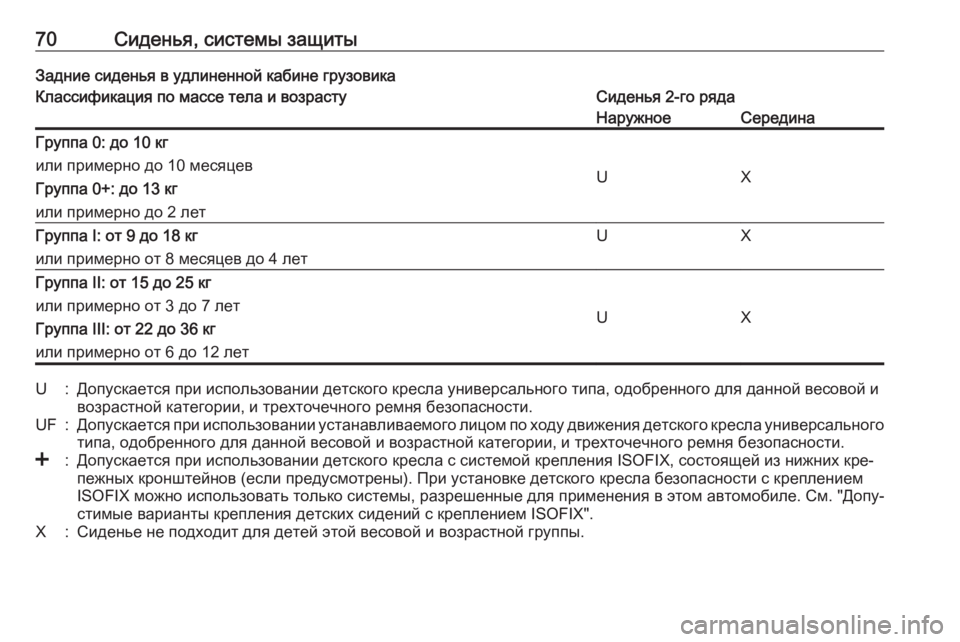

70Сиденья, системы защитыЗадние сиденья в удлиненной кабине грузовикаКлассификация по массе тела и возрастуСиденья 2-го рядаНаружноеСерединаГруппа 0: до 10 кг
или примерно до 10 месяцев
Группа 0+: до 13 кг
или примерно до 2 лет
UX
Группа I: от 9 до 18 кг
или примерно от 8 месяцев до 4 летUXГруппа II: от 15 до 25 кг
или примерно от 3 до 7 лет
Группа III: от 22 до 36 кг
или примерно от 6 до 12 лет
UX
U:Допускается при использовании детского кресла универсального типа, одобренного для данной весовой и возрастной категории, и трехточечного ремня безопасности.UF:Допускается при использовании устанавливаемого лицом по ходу движения детского кресла универсального типа, одобренного для данной весовой и возрастной категории, и трехточечного ремня безопасности.<:Допускается при использовании детского кресла с системой крепления ISOFIX, состоящей из нижних кре‐
пежных кронштейнов (если предусмотрены). При установке детского кресла безопасности с креплением
ISOFIX можно использовать только системы, разрешенные для применения в этом автомобиле. См. "Допу‐ стимые варианты крепления детских сидений с креплением ISOFIX".X:Сиденье не подходит для детей этой весовой и возрастной группы.

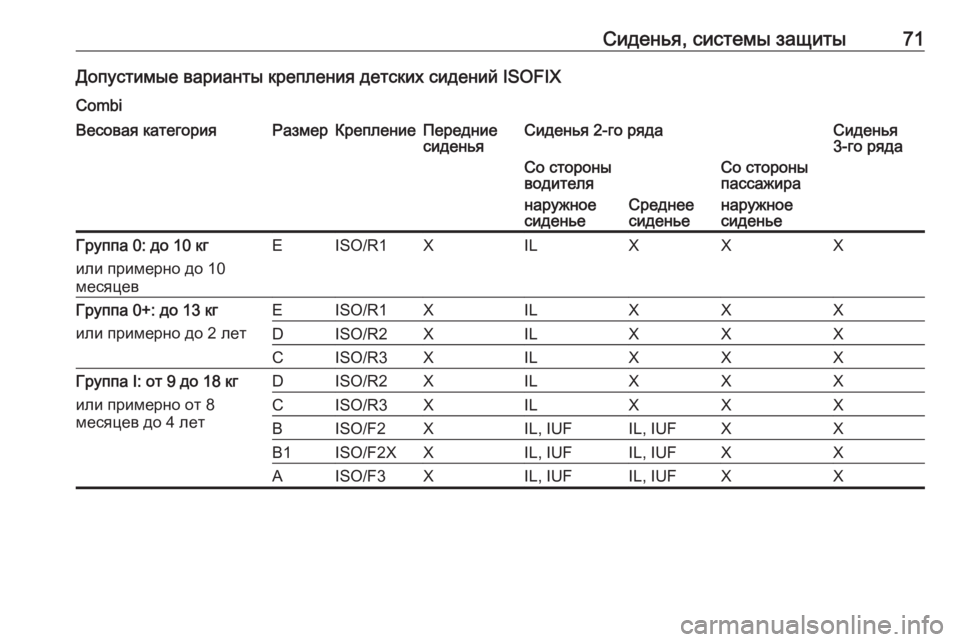

Сиденья, системы защиты71Допустимые варианты крепления детских сидений ISOFIXCombiВесовая категорияРазмерКреплениеПередние
сиденьяСиденья 2-го рядаСиденья
3-го рядаСо стороны
водителя
наружное
сиденье
Среднее
сиденье
Со стороны
пассажира
наружное
сиденьеГруппа 0: до 10 кг
или примерно до 10
месяцевEISO/R1XILXXXГруппа 0+: до 13 кг
или примерно до 2 летEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXГруппа I: от 9 до 18 кг
или примерно от 8
месяцев до 4 летDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

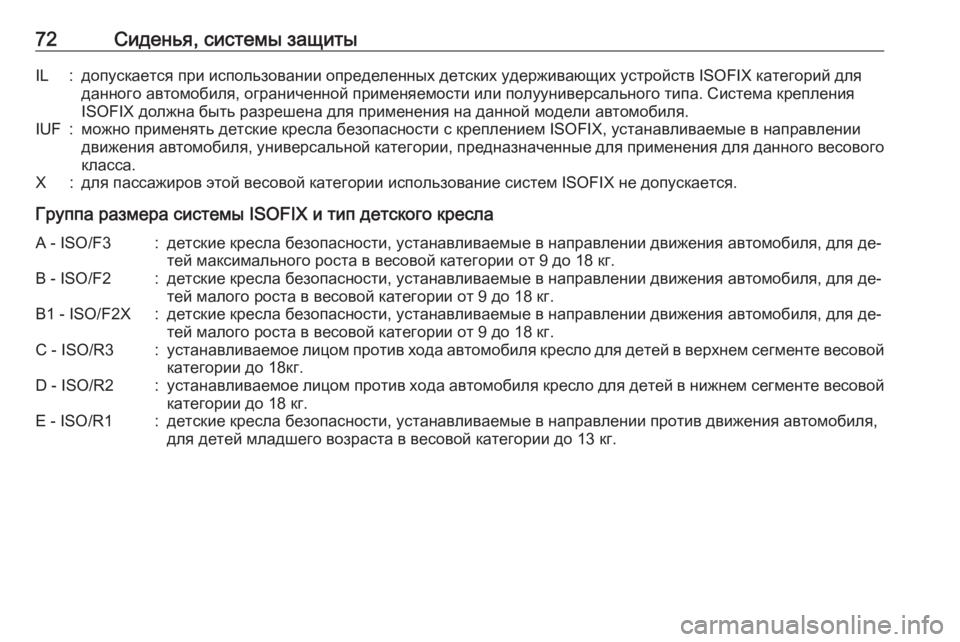

72Сиденья, системы защитыIL:допускается при использовании определенных детских удерживающих устройств ISOFIX категорий для
данного автомобиля, ограниченной применяемости или полууниверсального типа. Система крепления ISOFIX должна быть разрешена для применения на данной модели автомобиля.IUF:можно применять детские кресла безопасности с креплением ISOFIX, устанавливаемые в направлении
движения автомобиля, универсальной категории, предназначенные для применения для данного весового класса.X:для пассажиров этой весовой категории использование систем ISOFIX не допускается.
Группа размера системы ISOFIX и тип детского кресла
A - ISO/F3:детские кресла безопасности, устанавливаемые в направлении движения автомобиля, для де‐
тей максимального роста в весовой категории от 9 до 18 кг.B - ISO/F2:детские кресла безопасности, устанавливаемые в направлении движения автомобиля, для де‐
тей малого роста в весовой категории от 9 до 18 кг.B1 - ISO/F2X:детские кресла безопасности, устанавливаемые в направлении движения автомобиля, для де‐ тей малого роста в весовой категории от 9 до 18 кг.C - ISO/R3:устанавливаемое лицом против хода автомобиля кресло для детей в верхнем сегменте весовой категории до 18кг.D - ISO/R2:устанавливаемое лицом против хода автомобиля кресло для детей в нижнем сегменте весовой
категории до 18 кг.E - ISO/R1:детские кресла безопасности, устанавливаемые в направлении против движения автомобиля, для детей младшего возраста в весовой категории до 13 кг.

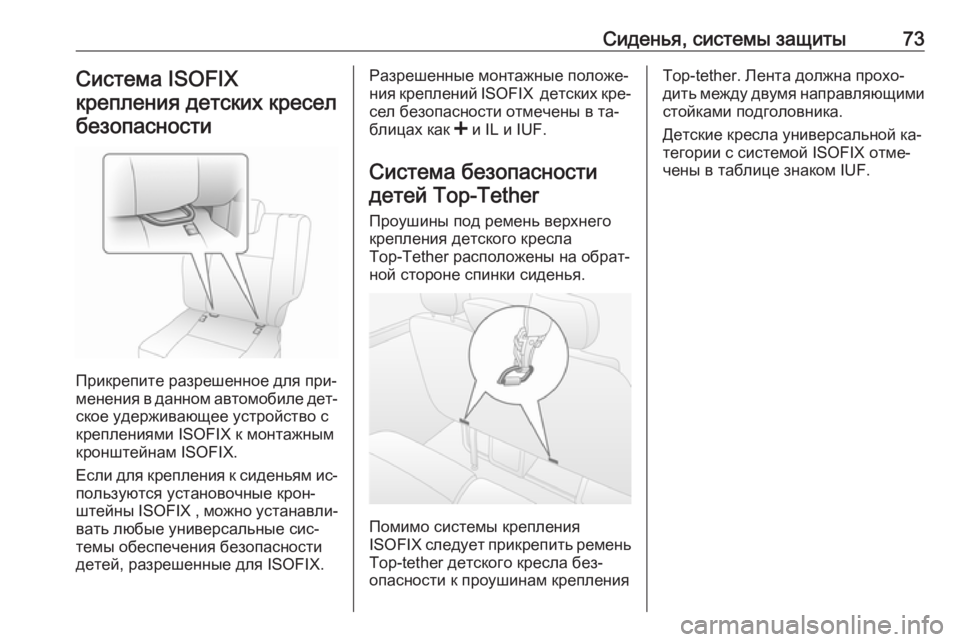

Сиденья, системы защиты73Система ISOFIX
крепления детских кресел безопасности
Прикрепите разрешенное для при‐
менения в данном автомобиле дет‐ ское удерживающее устройство скреплениями ISOFIX к монтажным
кронштейнам ISOFIX.
Если для крепления к сиденьям ис‐
пользуются установочные крон‐
штейны ISOFIX , можно устанавли‐
вать любые универсальные сис‐
темы обеспечения безопасности
детей, разрешенные для ISOFIX.
Разрешенные монтажные положе‐
ния креплений ISOFIX детских кре‐
сел безопасности отмечены в та‐
блицах как < и IL и IUF.
Система безопасности детей Top-Tether
Проушины под ремень верхнего
крепления детского кресла
Top-Tether расположены на обрат‐
ной стороне спинки сиденья.
Помимо системы крепления
ISOFIX следует прикрепить ремень
Top-tether детского кресла без‐
опасности к проушинам крепления
Top-tether. Лента должна прохо‐
дить между двумя направляющими
стойками подголовника.
Детские кресла универсальной ка‐
тегории с системой ISOFIX отме‐
чены в таблице знаком IUF.

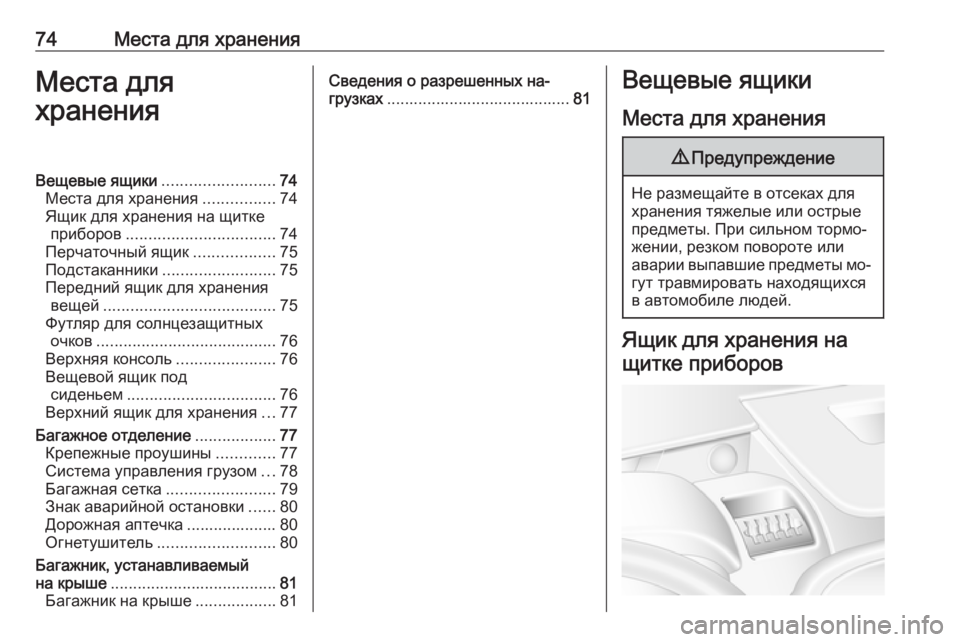

74Места для храненияМеста дляхраненияВещевые ящики .........................74
Места для хранения ................74
Ящик для хранения на щитке приборов ................................. 74
Перчаточный ящик ..................75
Подстаканники ......................... 75
Передний ящик для хранения вещей ...................................... 75
Футляр для солнцезащитных очков ........................................ 76
Верхняя консоль ......................76
Вещевой ящик под
сиденьем ................................. 76
Верхний ящик для хранения ...77
Багажное отделение ..................77
Крепежные проушины .............77
Система управления грузом ...78
Багажная сетка ........................79
Знак аварийной остановки ......80
Дорожная аптечка .................... 80
Огнетушитель .......................... 80
Багажник, устанавливаемый
на крыше ..................................... 81
Багажник на крыше ..................81Сведения о разрешенных на‐
грузках ......................................... 81Вещевые ящики
Места для хранения9 Предупреждение
Не размещайте в отсеках для
хранения тяжелые или острые
предметы. При сильном тормо‐
жении, резком повороте или
аварии выпавшие предметы мо‐ гут травмировать находящихсяв автомобиле людей.
Ящик для хранения на
щитке приборов

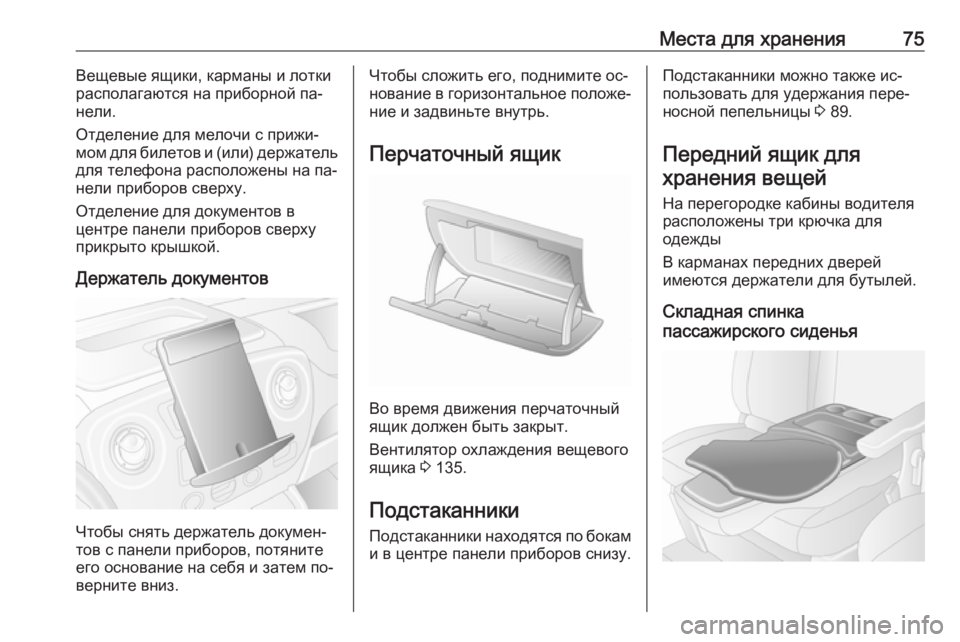

Места для хранения75Вещевые ящики, карманы и лотки
располагаются на приборной па‐
нели.
Отделение для мелочи с прижи‐
мом для билетов и (или) держатель для телефона расположены на па‐
нели приборов сверху.
Отделение для документов в
центре панели приборов сверху
прикрыто крышкой.
Держатель документов
Чтобы снять держатель докумен‐
тов с панели приборов, потяните
его основание на себя и затем по‐
верните вниз.
Чтобы сложить его, поднимите ос‐
нование в горизонтальное положе‐
ние и задвиньте внутрь.
Перчаточный ящик
Во время движения перчаточный
ящик должен быть закрыт.
Вентилятор охлаждения вещевого ящика 3 135.
Подстаканники Подстаканники находятся по бокам
и в центре панели приборов снизу.
Подстаканники можно также ис‐ пользовать для удержания пере‐
носной пепельницы 3 89.
Передний ящик для хранения вещей
На перегородке кабины водителя
расположены три крючка для
одежды
В карманах передних дверей
имеются держатели для бутылей.
Складная спинка
пассажирского сиденья

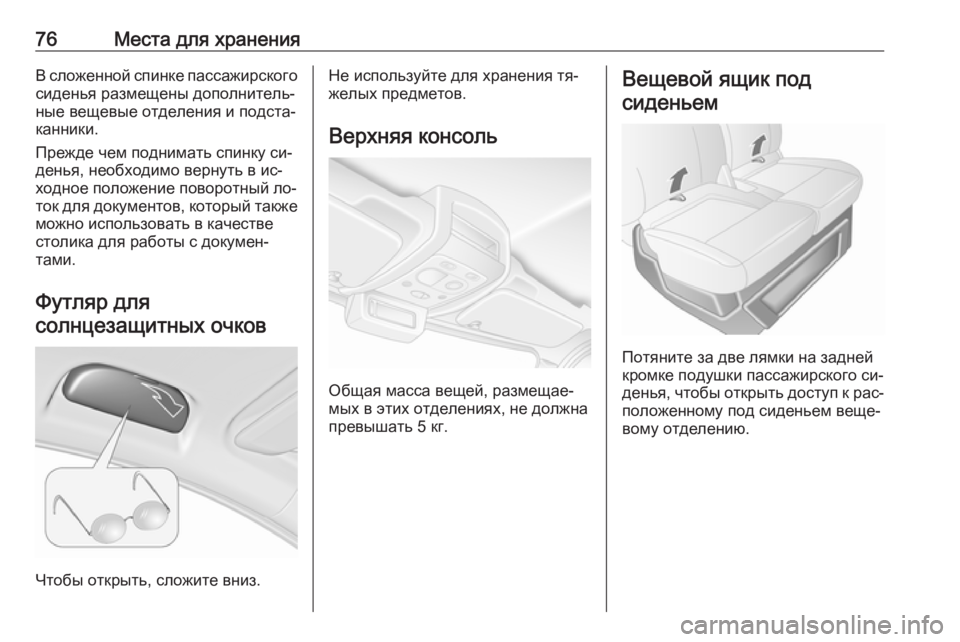

76Места для храненияВ сложенной спинке пассажирскогосиденья размещены дополнитель‐
ные вещевые отделения и подста‐
канники.
Прежде чем поднимать спинку си‐
денья, необходимо вернуть в ис‐
ходное положение поворотный ло‐
ток для документов, который также можно использовать в качестве
столика для работы с докумен‐
тами.
Футляр для
солнцезащитных очков
Чтобы открыть, сложите вниз.
Не используйте для хранения тя‐
желых предметов.
Верхняя консоль
Общая масса вещей, размещае‐
мых в этих отделениях, не должна
превышать 5 кг.
Вещевой ящик под
сиденьем
Потяните за две лямки на задней
кромке подушки пассажирского си‐
денья, чтобы открыть доступ к рас‐ положенному под сиденьем веще‐
вому отделению.

Места для хранения77Заднее нераздельное сиденье
Поднимите подушку сиденья,
чтобы открыть доступ к располо‐
женному под ним вещевому отде‐ лению.
Верхний ящик для
хранения
Общий вес в этом отделении не
должен превышать 35 кг.
Заднее багажное отделение
Грузопассажирский фургон,
микроавтобус
Багаж можно укладывать на полки
над задними пассажирскими сиде‐
ньями.
Общая масса багажа не должна
превышать 20 кг, при этом он дол‐
жен быть равномерно распреде‐
лен.
Багажное отделение
Крепежные проушины
Крепежные проушины устано‐
влены в полу багажного отделения
для крепления груза с использова‐
нием крепежных ремней или на‐
польной багажной решетки.
Максимальное значение силы,
прилагаемой к крепежным проуши‐
нам, не должно превышать 6250 N
на 30°.

78Места для храненияСъемные крепежные проушины
Чтобы переместить проушину в
другое место, надавите на нее
сверху и сдвиньте на новое место.
Убедитесь, что проушина надежно
зафиксировалась в углублении на
новом месте.
Сведения о разрешенной загрузке
3 81.
Система управления
грузом
Передвижная перегородка
В грузовом отделении можно уста‐ новить передвижную перегородку,
которая закрепляется в направ‐
ляющих на полу и крыше.
Чтобы переставить перегородку,
потяните за фиксатор и сместите
перегородку в нужное место. Убе‐
дитесь, что на новом месте пере‐
городка стоит вертикально и она
надежно закреплена от случайного
смещения фиксатором.
Если перегородка не нужна, сло‐
жите ее в сторону.
Телескопические штанги-
ограничители
