Приборы и средства управления99Автомобилю требуется техниче‐
ское обслуживание.
Может загораться вместе с дру‐
гими индикаторами и сопрово‐
ждаться отображением соответ‐
ствующего сообщения на дисплее
информационного центра води‐
теля 3 104.
Загорается, если необходимо вы‐
полнить регенерацию фильтра, а
автоматическая регенерация не
выполняется 3 148.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Дисплей технического
обслуживания
Если до следующего ТО остается
0 км или подошел срок его прове‐
дения, на дисплее информацион‐
ного центра водителя также заго‐
рается индикатор o.
На дисплее информационного
центра водителя также отобража‐
ется сообщение " SERVICE DUE
(ТРЕБУЕТСЯ ОБСЛУЖИВАНИЕ) ".
Дисплей технического обслужива‐ ния 3 92.
Заглушите двигатель
Загорается красным светом C.
Загорается на короткое время при
включении зажигания.
Если загорается сигнализатор C
(может загораться вместе с сигна‐
лизатором W и (или) R), как можно
скорее прекратите движение и за‐
глушите двигатель.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
В зависимости от вида неисправ‐
ности на дисплее информацион‐ ного центра водителя 3 104 также
может отображаться предупрежда‐ ющее сообщение.
Тормозная система
Загорается красным светом R.
Загорается на короткое время при
включении зажигания.
Индикатор R продолжает гореть
после включения зажигания при
включенном стояночном тормозе 3 161.
После выключения стояночного
тормоза горение индикатора R
(может также загораться сигнали‐
затор C) указывает на низкий уро‐
вень тормозной жидкости 3 189.9 Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Тормозная система 3 160.
Антиблокировочная
тормозная система (ABS)
u горит желтым светом.

100Приборы и средства управленияЗагорается на короткое время при
включении зажигания. После того
как индикатор u погаснет, система
будет готова к работе.
Если загорается индикатор u и
A , а на дисплее информацион‐
ного центра водителя 3 104 ото‐
бражается сообщение " CHECK
ABS ( ПРОВЕРЬТЕ ABS)" и "CHECK
ESP (ПРОВЕРЬТЕ ESP) ", это ука‐
зывает на неисправность системы ABS. Тормозная система при этом
сохраняет работоспособность, од‐
нако система АBS отключится.
Если горит сигнализатор u, A ,
R и C , системы ABS и ESP отклю‐
чаются и на дисплее информа‐
ционного центра водителя отобра‐
жается сообщение " BRAKING
FAULT (НЕИСПРАВНОСТЬ ТОРМОЗНОЙ СИСТЕМЫ) ". Обра‐
титесь за помощью на станцию тех‐ обслуживания.
Антиблокировочная тормозная
система 3 160.Переключение на
повышенную передачу
k или j загорается желтым светом.
Загорается, если для уменьшения
расхода топлива рекомендуется
переключиться на другую пере‐
дачу.
Режим ECO 3 138.
Предупреждение о
выходе за пределы
полосы движения
Если система включена и готова к
работе, горит индикатор ì.
Если система выявила непредна‐
меренное перестроение, раз‐
дается предупредительный сигнал
зуммера и горит сигнализатор ì.
Сигнал системы предупреждения о сходе с полосы движения 3 174.
Программа динамической стабилизации
b мигает или горит желтым светом.Загорается на короткое время при
включении зажигания.
Мигание во время движения
Система осуществляет коррекцию
движения автомобиля. Мощность
двигателя может упасть, и автомо‐
биль может притормаживаться ав‐
томатически 3 164.
Включение во время движения
Система недоступна.
Может загораться вместе с инди‐
катором A 3 98 . Кроме того, на эк‐
ран дисплея информационного
центра водителя (DIC) 3 104 вы‐
водится соответствующее сообще‐
ние.
ESP® Plus
3 164, Система контроля
тягового усилия 3 163.
Программа динамической
стабилизации выключена
Ø горит зеленым светом.
Если электронная система динами‐
ческой стабилизации ESP® Plus
от‐
ключена нажатием Ø на панели

Приборы и средства управления101приборов, включается индикатор
Ø , а на экран дисплея информа‐
ционного центра водителя (DIC)
выводится соответствующее сооб‐
щение 3 104.
ESP® Plus
3 164, Система контроля
тягового усилия 3 163.
Температура
охлаждающей жидкости двигателя
W горит красным светом.
Загорается на короткое время при
включении зажигания.
Включение при работающем
двигателе
Если загорается сигнализатор W
(может загораться вместе с сигна‐ лизатором C), прекратите движе‐
ние и заглушите двигатель.Внимание
Слишком высокая температура
охлаждающей жидкости.
Проверить уровень охлаждающей
жидкости 3 186.
Если уровень охлаждающей жид‐ кости достаточен, обратитесь за
помощью на станцию техобслужи‐
вания.
Предварительный
подогрев
! горит желтым светом.
Включен предварительный подо‐
грев. Включается только при пони‐
женной температуре наружного
воздуха.
AdBlue Õ горит желтым светом.
Низкий уровень AdBlue. Долейте
жидкости AdBlue как можно скорее
во избежание отказа при попытке
запустить двигатель.
Светится вместе с контрольным индикатором A, оповещая об от‐
казе системы или предупреждая о
возможном отказе при попытке за‐
пустить двигатель после опреде‐ленного пробега. Немедленно об‐
ратитесь за помощью на станцию
техобслуживания.
На экран дисплея информацион‐
ного центра водителя (DIC) 3 104
выводится соответствующее сооб‐
щение.
AdBlue 3 149.
Система контроля давления в шинах
Сигнализатор w может гореть или
мигать.
Загорается на короткое время при
включении зажигания.
Горит непрерывно Падение давления в шине. Немед‐
ленно остановитесь и проверьте
давление в шинах.
В случае прокола шины или очень
низкого давления воздуха в шине
загораются сигнализаторы w и C
3 99, а на дисплее информацион‐
ного центра водителя отобража‐
ется соответствующее сообщение.

102Приборы и средства управленияМиганиеНеисправность в системе. Черезнекоторое время сигнализатор на‐чинает гореть постоянно. Прокон‐
сультируйтесь на станции техоб‐
служивания.
Если установлено колесо без дат‐ чика давления (например, запас‐ ное колесо), загораются сигнализа‐
торы w и A 3 98 , а на дисплее ин‐
формационного центра водителя
отображается соответствующее
сообщение.
Система контроля давления в ши‐
нах 3 208.
Давление моторного масла
I горит красным светом.
Загорается на короткое время при
включении зажигания.Включение при работающем
двигателеВнимание
Может быть нарушена смазка
двигателя. Это может привести
к повреждению двигателя и/или
блокировке ведущих колес.
1. Выжмите сцепление.
2. Включите нейтральную пере‐ дачу, переведите рычаг селек‐
тора передач в положение N.
3. Как можно быстрее выведите автомобиль из потока, не ме‐
шая другим автомобилям.
4. Выключите зажигание.
9 Предупреждение
При выключенном двигателе
для торможения и поворота ру‐
левого колеса требуются значи‐ тельно большие усилия. В ре‐
жиме Autostop тормозной усили‐
тель продолжает работать.
Не вынимайте ключ, пока авто‐ мобиль не остановится, по‐
скольку при этом рулевое ко‐
лесо может неожиданно забло‐
кироваться.
Проверьте уровень моторного ма‐
сла, прежде чем обращаться за по‐
мощью на станцию техобслужива‐
ния 3 185.
Низкий уровень топлива Y горит желтым светом.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Низкий уровень топлива в баке. Не‐ медленно заправьте автомобиль.
Категорически запрещается дви‐
жение до полного опустошения
бака.
Заправка 3 176.
Каталитический нейтрализатор
3 149.

Приборы и средства управления103Удаление воздуха из дизельной то‐
пливной системы 3 191.
Система старт-стоп \
Загорается, если включение ре‐
жима Autostop невозможно из-за
несоблюдения определенных ус‐ ловий.
Ï горит или мигает желтым/зеле‐
ным светом.
Горит непрерывно
Горит зеленым светом в режиме
автоматической остановки и пуска
двигателя (Autostop).
Если индикатор Ï горит желтым
светом, это указывает на неис‐ правность системы автоматиче‐ ской остановки и пуска двигателя.Обратитесь за помощью на стан‐
цию техобслуживания.
Мигание В момент автоматического пуска
двигателя мигает зеленым светом.Система автоматической оста‐
новки и пуска двигателя 3 141.
Наружное освещение
9 горит зеленым светом.
Горит при включенном наружном
освещении 3 111.
Дальний свет
P горит синим светом.
Горит при включенном дальнем
свете и при мигании фарами
3 112.
Автоматическое переключение дальнегосвета
Если включен режим автоматиче‐
ского включения дальнего света
3 113, горит индикатор í.
Противотуманные фары
> горит зеленым светом.
Горит при включенных передних
противотуманных фарах 3 116.Задний противотуманный
фонарь
r горит желтым светом.
Горит при включенных задних про‐ тивотуманных фонарях 3 116.
Круиз-контроль
m , U горит зеленым или желтым
светом.
При сохранении определенной ско‐ рости загорается зеленый индика‐
тор m.
При включенной системе заго‐
рается зеленый индикатор U.
Ограничитель скорости
U горит желтым светом.
При включенной системе заго‐
рается желтый индикатор U.
Круиз-контроль, Ограничитель ско‐ рости 3 166.
Тахограф & загорается в случае появления
неисправности 3 109.

104Приборы и средства управленияОткрыта дверь
y горит желтым светом.
Включается при открывании боко‐
вой двери или задней двери грузо‐
вого отделения, если включено за‐
жигание.
На некоторых модификациях также
загорается индикатор на дисплее
коробки передач, указывая, какая
именно дверь открыта.Информационные
дисплеи
Информационный центр водителя
Дисплей информационного центра
водителя расположен в комбина‐
ции приборов под спидометром.
В зависимости от конфигурации ав‐
томобиля на дисплее могут присут‐ ствовать следующие элементы:
● температуру наружного воз‐ духа 3 86
● часы 3 87
● счетчик общего и суточного
пробега 3 90
● индикатор уровня моторного масла 3 92
● дисплей технического обслу‐ живания 3 92
● сообщения автомобиля 3 105
● бортовой компьютер 3 107
Некоторые функции отображаются по-разному в зависимости от того,
движется автомобиль или стоит.
Некоторые функции доступны
только при движении автомобиля.

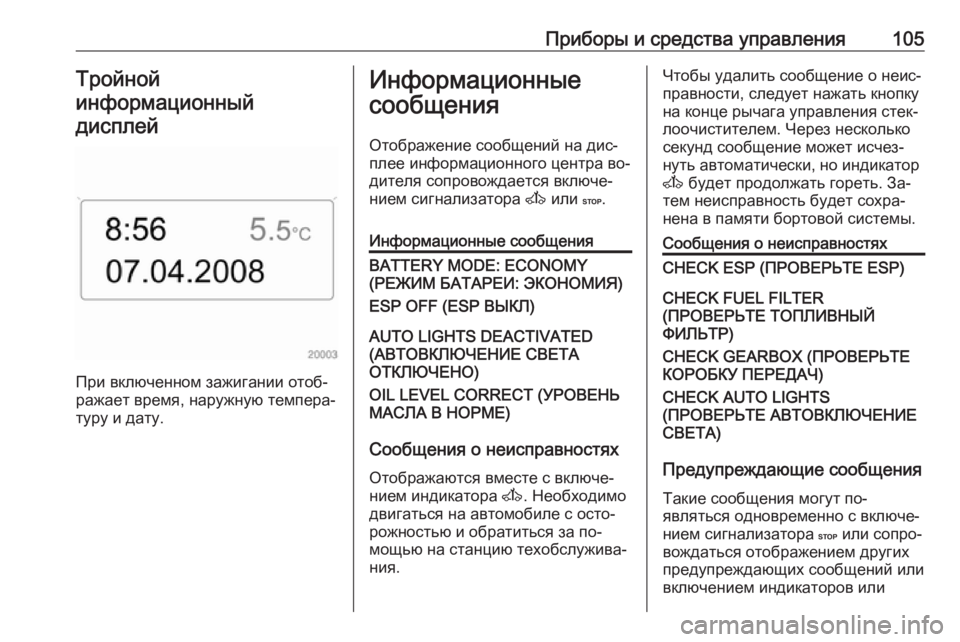

Приборы и средства управления105Тройной
информационный
дисплей
При включенном зажигании отоб‐
ражает время, наружную темпера‐
туру и дату.
Информационные
сообщения
Отображение сообщений на дис‐
плее информационного центра во‐
дителя сопровождается включе‐
нием сигнализатора A или C.Информационные сообщенияBATTERY MODE: ECONOMY
(РЕЖИМ БАТАРЕИ: ЭКОНОМИЯ)ESP OFF (ESP ВЫКЛ)AUTO LIGHTS DEACTIVATED
(АВТОВКЛЮЧЕНИЕ СВЕТА
ОТКЛЮЧЕНО)OIL LEVEL CORRECT (УРОВЕНЬ
МАСЛА В НОРМЕ)
Сообщения о неисправностях
Отображаются вместе с включе‐
нием индикатора A. Необходимо
двигаться на автомобиле с осто‐
рожностью и обратиться за по‐
мощью на станцию техобслужива‐
ния.
Чтобы удалить сообщение о неис‐
правности, следует нажать кнопку
на конце рычага управления стек‐
лоочистителем. Через несколько
секунд сообщение может исчез‐
нуть автоматически, но индикатор
A будет продолжать гореть. За‐
тем неисправность будет сохра‐
нена в памяти бортовой системы.Сообщения о неисправностяхCHECK ESP (ПРОВЕРЬТЕ ESP)CHECK FUEL FILTER
(ПРОВЕРЬТЕ ТОПЛИВНЫЙ
ФИЛЬТР)CHECK GEARBOX (ПРОВЕРЬТЕ
КОРОБКУ ПЕРЕДАЧ)CHECK AUTO LIGHTS
(ПРОВЕРЬТЕ АВТОВКЛЮЧЕНИЕ
СВЕТА)
Предупреждающие сообщения
Такие сообщения могут по‐
являться одновременно с включе‐
нием сигнализатора C или сопро‐
вождаться отображением других предупреждающих сообщений или
включением индикаторов или

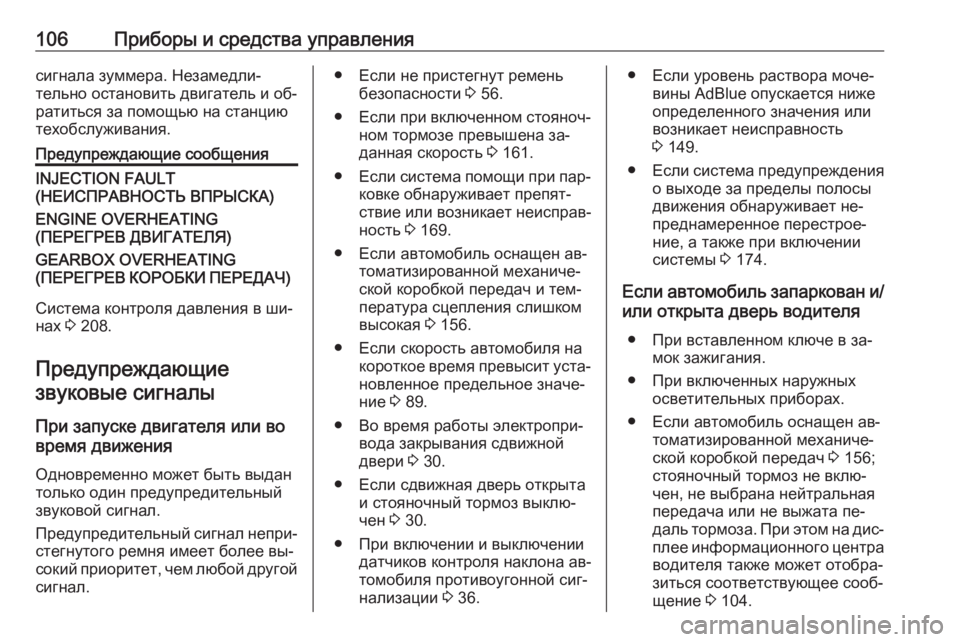

106Приборы и средства управлениясигнала зуммера. Незамедли‐
тельно остановить двигатель и об‐
ратиться за помощью на станцию
техобслуживания.Предупреждающие сообщенияINJECTION FAULT
(НЕИСПРАВНОСТЬ ВПРЫСКА)ENGINE OVERHEATING
(ПЕРЕГРЕВ ДВИГАТЕЛЯ)GEARBOX OVERHEATING
( ПЕРЕГРЕВ КОРОБКИ ПЕРЕДАЧ)
Система контроля давления в ши‐
нах 3 208.
Предупреждающие звуковые сигналы
При запуске двигателя или во
время движения
Одновременно может быть выдан
только один предупредительный
звуковой сигнал.
Предупредительный сигнал непри‐ стегнутого ремня имеет более вы‐
сокий приоритет, чем любой другой
сигнал.
● Если не пристегнут ремень безопасности 3 56.
● Если при включенном стояноч‐
ном тормозе превышена за‐данная скорость 3 161.
● Если система помощи при пар‐
ковке обнаруживает препят‐
ствие или возникает неисправ‐
ность 3 169.
● Если автомобиль оснащен ав‐ томатизированной механиче‐ской коробкой передач и тем‐
пература сцепления слишком
высокая 3 156.
● Если скорость автомобиля на короткое время превысит уста‐
новленное предельное значе‐
ние 3 89.
● Во время работы электропри‐ вода закрывания сдвижной
двери 3 30.
● Если сдвижная дверь открыта и стояночный тормоз выклю‐
чен 3 30.
● При включении и выключении датчиков контроля наклона ав‐
томобиля противоугонной сиг‐
нализации 3 36.● Если уровень раствора моче‐
вины AdBlue опускается ниже
определенного значения или возникает неисправность
3 149.
● Если система предупреждения
о выходе за пределы полосы
движения обнаруживает не‐
преднамеренное перестрое‐
ние, а также при включении
системы 3 174.
Если автомобиль запаркован и/
или открыта дверь водителя
● При вставленном ключе в за‐ мок зажигания.
● При включенных наружных осветительных приборах.
● Если автомобиль оснащен ав‐ томатизированной механиче‐
ской коробкой передач 3 156;
стояночный тормоз не вклю‐
чен, не выбрана нейтральная
передача или не выжата пе‐ даль тормоза. При этом на дис‐ плее информационного центра
водителя также может отобра‐
зиться соответствующее сооб‐
щение 3 104.

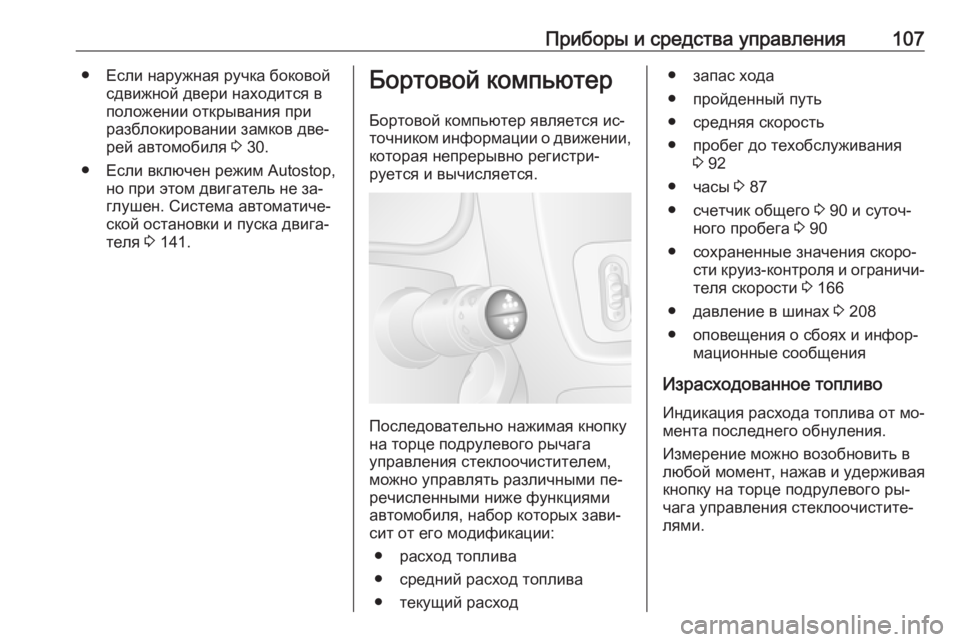

Приборы и средства управления107● Если наружная ручка боковойсдвижной двери находится в
положении открывания при
разблокировании замков две‐
рей автомобиля 3 30.
● Если включен режим Autostop, но при этом двигатель не за‐глушен. Система автоматиче‐
ской остановки и пуска двига‐
теля 3 141.Бортовой компьютер
Бортовой компьютер является ис‐
точником информации о движении,
которая непрерывно регистри‐
руется и вычисляется.
Последовательно нажимая кнопку
на торце подрулевого рычага
управления стеклоочистителем,
можно управлять различными пе‐
речисленными ниже функциями
автомобиля, набор которых зави‐
сит от его модификации:
● расход топлива
● средний расход топлива
● текущий расход
● запас хода
● пройденный путь
● средняя скорость
● пробег до техобслуживания 3 92
● часы 3 87
● счетчик общего 3 90 и суточ‐
ного пробега 3 90
● сохраненные значения скоро‐ сти круиз-контроля и ограничи‐
теля скорости 3 166
● давление в шинах 3 208
● оповещения о сбоях и инфор‐ мационные сообщения
Израсходованное топливо Индикация расхода топлива от мо‐
мента последнего обнуления.
Измерение можно возобновить в
любой момент, нажав и удерживая
кнопку на торце подрулевого ры‐
чага управления стеклоочистите‐
лями.

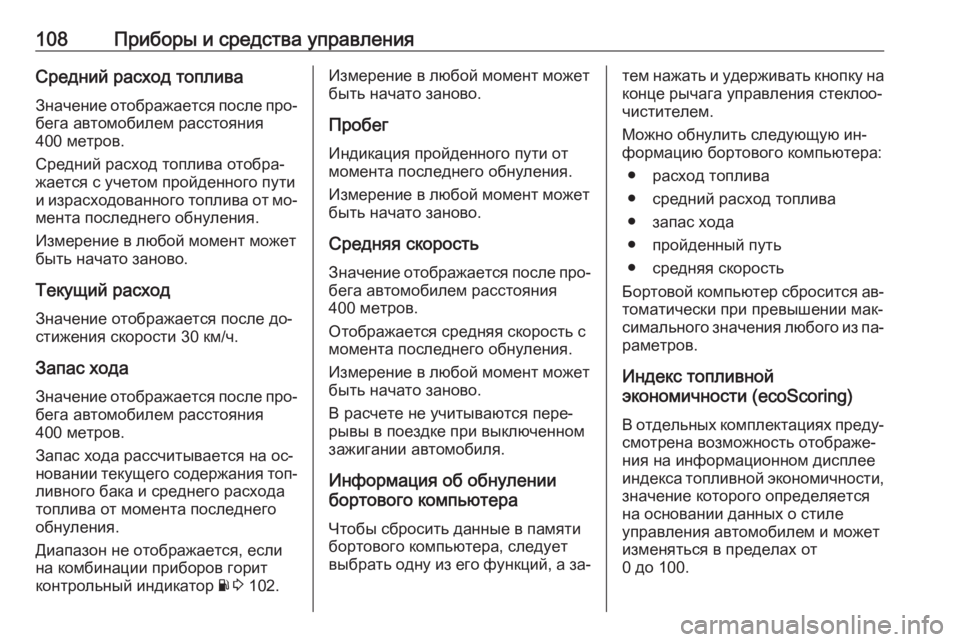

108Приборы и средства управленияСредний расход топливаЗначение отображается после про‐
бега автомобилем расстояния
400 метров.
Средний расход топлива отобра‐
жается с учетом пройденного пути
и израсходованного топлива от мо‐
мента последнего обнуления.
Измерение в любой момент может
быть начато заново.
Текущий расход
Значение отображается после до‐ стижения скорости 30 км/ч.
Запас хода
Значение отображается после про‐ бега автомобилем расстояния
400 метров.
Запас хода рассчитывается на ос‐
новании текущего содержания топ‐
ливного бака и среднего расхода
топлива от момента последнего
обнуления.
Диапазон не отображается, если
на комбинации приборов горит
контрольный индикатор Y 3 102.Измерение в любой момент может
быть начато заново.
Пробег
Индикация пройденного пути от
момента последнего обнуления.
Измерение в любой момент может
быть начато заново.
Средняя скорость Значение отображается после про‐
бега автомобилем расстояния
400 метров.
Отображается средняя скорость с
момента последнего обнуления.
Измерение в любой момент может
быть начато заново.
В расчете не учитываются пере‐
рывы в поездке при выключенном
зажигании автомобиля.
Информация об обнулении
бортового компьютера
Чтобы сбросить данные в памяти
бортового компьютера, следует
выбрать одну из его функций, а за‐тем нажать и удерживать кнопку на
конце рычага управления стеклоо‐
чистителем.
Можно обнулить следующую ин‐
формацию бортового компьютера:
● расход топлива
● средний расход топлива
● запас хода
● пройденный путь
● средняя скорость
Бортовой компьютер сбросится ав‐
томатически при превышении мак‐
симального значения любого из па‐
раметров.
Индекс топливной
экономичности (ecoScoring)
В отдельных комплектациях преду‐смотрена возможность отображе‐
ния на информационном дисплее
индекса топливной экономичности,
значение которого определяется
на основании данных о стиле
управления автомобилем и может
изменяться в пределах от
0 до 100.
