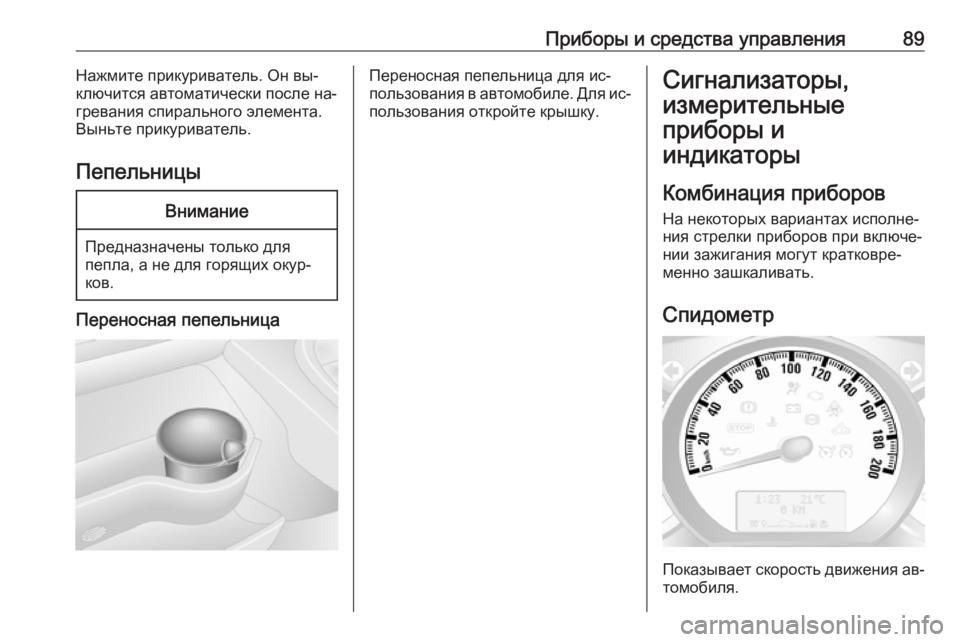

Приборы и средства управления89Нажмите прикуриватель. Он вы‐
ключится автоматически после на‐
гревания спирального элемента. Выньте прикуриватель.
ПепельницыВнимание
Предназначены только для
пепла, а не для горящих окур‐
ков.
Переносная пепельница
Переносная пепельница для ис‐
пользования в автомобиле. Для ис‐
пользования откройте крышку.Сигнализаторы,
измерительные
приборы и
индикаторы
Комбинация приборов На некоторых вариантах исполне‐
ния стрелки приборов при включе‐
нии зажигания могут кратковре‐
менно зашкаливать.
Спидометр
Показывает скорость движения ав‐
томобиля.

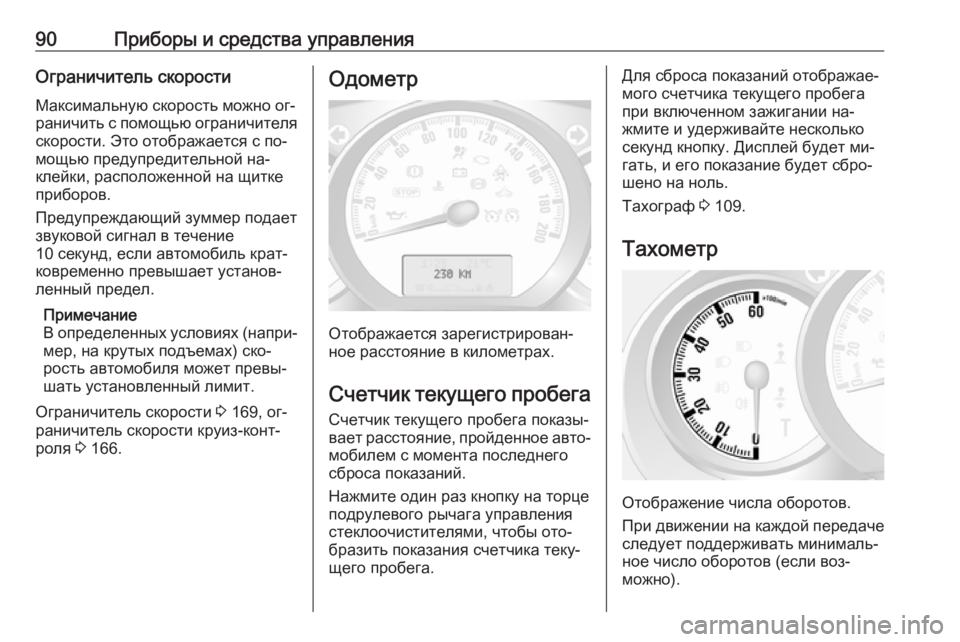

90Приборы и средства управленияОграничитель скоростиМаксимальную скорость можно ог‐
раничить с помощью ограничителя
скорости. Это отображается с по‐
мощью предупредительной на‐
клейки, расположенной на щитке
приборов.
Предупреждающий зуммер подает
звуковой сигнал в течение
10 секунд, если автомобиль крат‐
ковременно превышает установ‐
ленный предел.
Примечание
В определенных условиях (напри‐
мер, на крутых подъемах) ско‐
рость автомобиля может превы‐
шать установленный лимит.
Ограничитель скорости 3 169, ог‐
раничитель скорости круиз-конт‐ роля 3 166.Одометр
Отображается зарегистрирован‐
ное расстояние в километрах.
Счетчик текущего пробега Счетчик текущего пробега показы‐
вает расстояние, пройденное авто‐
мобилем с момента последнего
сброса показаний.
Нажмите один раз кнопку на торце
подрулевого рычага управления
стеклоочистителями, чтобы ото‐
бразить показания счетчика теку‐
щего пробега.
Для сброса показаний отображае‐
мого счетчика текущего пробега
при включенном зажигании на‐
жмите и удерживайте несколько
секунд кнопку. Дисплей будет ми‐
гать, и его показание будет сбро‐
шено на ноль.
Тахограф 3 109.
Тахометр
Отображение числа оборотов.
При движении на каждой передаче следует поддерживать минималь‐
ное число оборотов (если воз‐
можно).

Приборы и средства управления91Внимание
Если указатель переходит вкрасную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.
Указатель уровня топлива
Отображает уровень топлива в
баке.
Индикатор Y загорается, если уро‐
вень в баке низкий. Следует неза‐
медлительно заправить автомо‐
биль 3 176.
Категорически запрещается дви‐
жение до полного опустошения
бака. Удаление воздуха из дизель‐
ной топливной системы 3 191.
Из-за остающегося в баке топлива
объем дозаправки может быть
меньше указанной емкости бака.
Указатель уровня AdBlue
Отображает уровень раствора мо‐
чевины AdBlue в баке.
Индикатор Y 3 101 загорается,
если уровень в баке низкий. При
первой возможности долейте рас‐
твор AdBlue, чтобы избежать бло‐
кировки пуска двигателя 3 149.
Индикатор температуры охлаждающей жидкости двигателя
Отображает температуру охлаж‐
дающей жидкости двигателя.

92Приборы и средства управлениялевая часть
шкалы:двигатель пока
не прогрелся до
рабочей темпе‐
ратурыцентральная
часть шкалы:рабочая темпе‐
ратураправая часть
шкалы:слишком высокая
температура
В случае превышения допустимой
температуры загорается сигнали‐
затор W 3 99, 3 101.
Внимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность по‐
вреждения двигателя. Про‐
верьте уровень охлаждающей
жидкости.
По физической причине указатель
температуры охлаждающей жидко‐
сти отображает температуру ох‐
лаждающей жидкости только то‐
гда, когда уровень охлаждающей
жидкости является адекватным.
Монитор уровня
моторного масла
Дисплей контроля уровня мотор‐
ного масла показывает правиль‐
ный уровень, только если автомо‐
биль припаркован на ровной по‐
верхности и двигатель холодный.
Если при включении зажигания
система определяет, что уровень
масла соответствует норме, на
дисплее информационного центра
водителя отображается сообще‐
ние " OIL LEVEL CORRECT
(УРОВЕНЬ МАСЛА В НОРМЕ) ".
Если уровень моторного масла
выше минимально допустимого, нажмите кнопку бортового компью‐ тера на конце рычага управления
стеклоочистителями не позднее
чем через 30 секунд после включе‐
ния зажигания. В информационном центре водителя появится сообще‐ ние OIL LEVEL (УРОВЕНЬ
МАСЛА) вместе с квадратиками,
указывающими уровень масла.
По мере уменьшения уровня масла
квадратики на дисплее заменяются
дефисами.▢▢▢▢▢▢:максимальный уровень▢▢▢- - -:средний уровень- - - - - -:минимальный уровень
Если уровень моторного масла
опустился до минимальной от‐
метки, в течение 30 секунд после включения зажигания отобража‐
ется сообщение " TOP-UP OIL
LEVEL (ДОБАВЬТЕ МАСЛА) " и го‐
рит сигнализатор A. Проверить
уровень моторного масла и долить
его до надлежащего уровня 3 185.
Чтобы выйти из дисплея контроля
уровня масла следует нажать лю‐
бую кнопку бортового компьютера.
Бортовой компьютер 3 107.
Дисплей технического обслуживания
При включении зажигания остав‐
шийся пробег до следующего тех‐
нического обслуживания автомо‐
биля может быть выведен кратко‐
временно на дисплей информа‐
ционного центра водителя (DIC).

Приборы и средства управления93На основе условий вождения ука‐
занный интервал технического об‐
служивания автомобиля может
значительно различаться.
Если до следующего обслужива‐
ния осталось менее 3000 км или
двух месяцев, на дисплее инфор‐
мационного центра водителя ото‐
бражается сообщение SERVICE IN
(ОБСЛУЖИВАНИЕ ЧЕРЕЗ) .
Как только оставшийся пробег до‐
стигнет 0 км или наступит срок оче‐ редного ТО, в комбинации прибо‐
ров загорятся индикаторы o и A ,
а на дисплее информационного
центра водителя отобразится со‐
общение " SERVICE DUE
(ТРЕБУЕТСЯ ОБСЛУЖИВАНИЕ) ".
Автомобилю требуется техниче‐
ское обслуживание. Обратитесь за
помощью на станцию техобслужи‐
вания.
Сброс дисплея технического
обслуживания
После проведения ТО необходимо выполнить сброс показаний счет‐ чика пробега до следующего ТО.Выберите на дисплее информа‐ционного центра водителя окно ин‐ дикации пробега до следующего
обслуживания (если доступен), на‐ жмите кнопку на торце подруле‐
вого рычага управления стеклоо‐
чистителем и удерживайте ее
около 10 секунд, пока показания
пробега до следующего обслужи‐
вания не перестанут мигать.
Бортовой компьютер 3 107.
Информационный центр водителя
3 104.
Информация по обслуживанию
3 230.
Дисплей коробки передачРежим или выбранная передача
автоматизированной механиче‐
ской коробки передач отобража‐
ется на дисплее коробки передач.R:задний ходN:нейтральное положениеA:Автоматический режимкг:Грузовой режимV:Зимний режимT:Нажмите педаль тормозаW:Электронное оборудование
коробки передач
Автоматизированная механиче‐
ская коробка передач 3 156.
Индикаторы Описанные ниже индикаторы на
некоторых версиях автомобиля мо‐
гут отсутствовать. Описание рас‐
пространяется на все версии ис‐
полнения приборов. В зависимости
от комплектации автомобиля, рас‐
положение отдельных индикато‐
ров может отличаться. При вклю‐
чении зажигания на короткое

94Приборы и средства управлениявремя загорится большинство ин‐
дикаторов, что можно рассматри‐ вать как проверку их
работоспособности.
Цвета индикаторов обозначают:красный:опасность, важное на‐
поминаниежелтый:предупреждение,
справка, неисправностьзеленый:подтверждение вклю‐
чениясиний:подтверждение вклю‐
чениябелый:подтверждение вклю‐
чения

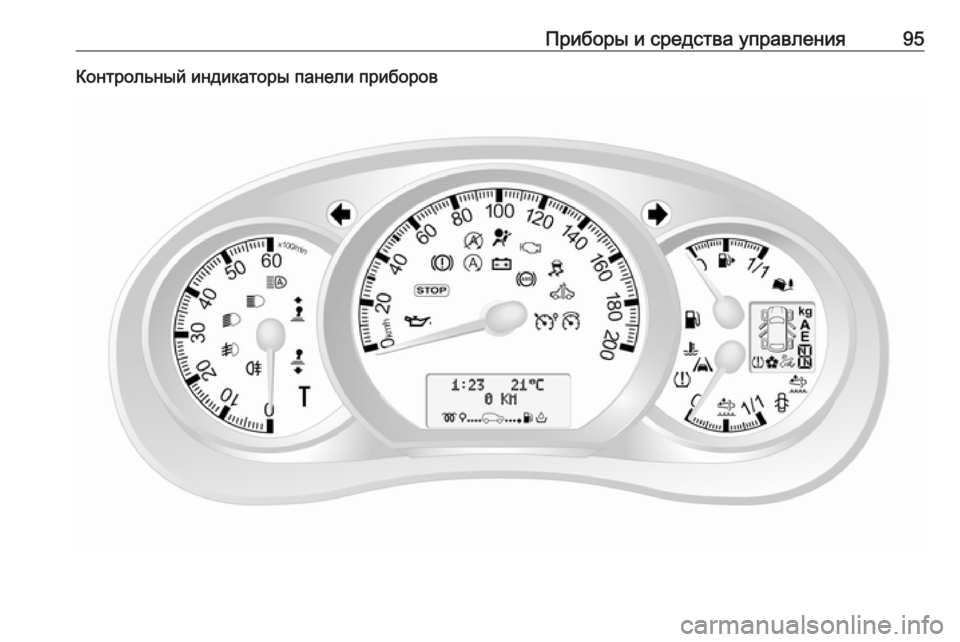

Приборы и средства управления95Контрольный индикаторы панели приборов

96Приборы и средства управленияИндикаторы на потолочной
консоли или в комбинации
приборов
Обзор
OУказатель поворота 3 97XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 97vПодушки безопасности и натя‐
жители ремней безопасности
3 97WОтключение подушки
безопасности 3 97pСистема зарядки 3 98ZСигнализатор неисправности
3 98AИндикатор срока очередного
технического обслуживания
3 98oДисплей технического обслу‐
живания 3 98CОстанов двигателя 3 99RТормозная система 3 99uАнтиблокировочная
тормозная система (ABS)
3 99kjПовышение, понижение пере‐
дачи 3 100ìПредупреждение о выходе за
пределы полосы движения
3 100RЭлектронная система динами‐
ческой стабилизации 3 100ØОтключение электронной
системы динамической стаби‐
лизации 3 100WТемпература охлаждающей
жидкости двигателя 3 101!Предварительный подогрев
3 101YЖидкость AdBlue 3 101wСистема контроля давления в
шинах 3 101IДавление моторного масла
3 102YНизкий уровень топлива
3 102DРежим Autostop 3 141\Режим Autostop отключен
3 1419Наружное освещение 3 103CДальний свет 3 103íАвтоматическое переклю‐
чение дальнего света фар
3 103>Противотуманная фара
3 103rЗадний противотуманный
фонарь 3 103mКруиз-контроль 3 103UОграничитель скорости круиз-
контроля 3 103&Тахограф 3 103yОткрыта дверь 3 104

Приборы и средства управления97Указатель поворота
O мигает зеленым светом.
Он мигает при включенных указа‐
телях поворота или при включении
аварийной световой сигнализации.
Быстрое мигание: неисправность
лампы указателя поворота или со‐
ответствующего предохранителя.
При включении указателей пово‐
рота может быть слышен акустиче‐
ский сигнал. Во время езды с при‐
цепом меняется громкость акусти‐
ческого сигнала.
Замена ламп 3 192.
Предохранители 3 201.
Указатели поворота 3 115.
Напоминание о ремне безопасности
Загорается красным светом X.
Если ремень безопасности не за‐
стегнут, индикатор X начинает ми‐
гать после достижения скорости
16 км/ч. В течение примерно
90 секунд звучит предупредитель‐
ный сигнал.После застегивания ремня без‐
опасности индикатор гаснет.
Трехточечные ремни безопасности
3 56.
Надувные подушки безопасности и
натяжители ремней безопасности
v горит желтым светом.
При включении зажигания сигнали‐ затор загорается на короткое
время. Если он не включается или
горит во время движения, это ука‐ зывает на неисправность системы
подушек безопасности. Обрати‐
тесь за помощью на станцию тех‐
обслуживания. Надувные подушки
безопасности и преднатяжители
ремней безопасности могут не сра‐ ботать при аварии.
На срабатывание преднатяжите‐
лей ремней безопасности или на‐
дувных подушек безопасности ука‐
зывает горящий индикатор v.9
Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Преднатяжители ремней безопас‐
ности, система надувных подушек
безопасности 3 55, 3 58.
Отключение надувной подушки безопасности
W горит желтым цветом при вклю‐
чении зажигания и продолжает го‐
реть, если деактивирована воз‐ душная подушка безопасности пе‐
реднего пассажира 3 63.

98Приборы и средства управления9Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании на‐
дувной подушки безопасности
переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка без‐
опасности переднего пасса‐
жира не работает.
Система надувных подушек без‐
опасности 3 58, натяжители рем‐
ней 3 55 , выключение надувной по‐
душки безопасности 3 63.
Система зарядки
p горит красным светом.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Остановиться, остановить двига‐
тель. Аккумуляторная батарея ав‐
томобиля не заряжается. Может
быть нарушено охлаждение двига‐
теля. Работа усилителя рулевого
управления может быть неэффект‐
ивна. Обратитесь за помощью на
станцию техобслуживания.
Сигнализаторнеисправности
Z горит или мигает желтым све‐
том.
Загорается на короткое время при
включении зажигания.
Включение при работающем
двигателе
Неисправность системы снижения
токсичности отработавших газов.
Возможно превышены допустимые
пределы параметров отработав‐ ших газов. Немедленно обратитесь за помощью на станцию техобслу‐
живания.Если сигнализатор Z загорается
вместе с сигнализатором A, как
можно скорее прекратите движе‐
ние и заглушите двигатель.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Мигание при работающем
двигателе
Неисправность, которая может
привести к повреждению катализа‐
тора. Уменьшите давление на пе‐ даль акселератора пока мигание
не прекратится. Незамедлительно
обратитесь за помощью на стан‐ цию техобслуживания.
Индикатор приближенияочередного техническогообслуживания
A горит желтым светом.
Загорается на короткое время при
включении зажигания.
