OPEL MOVANO_B 2017.5 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2017.5, Model line: MOVANO_B, Model: OPEL MOVANO_B 2017.5Pages: 273, PDF Dimensioni: 6.23 MB
Page 191 of 273

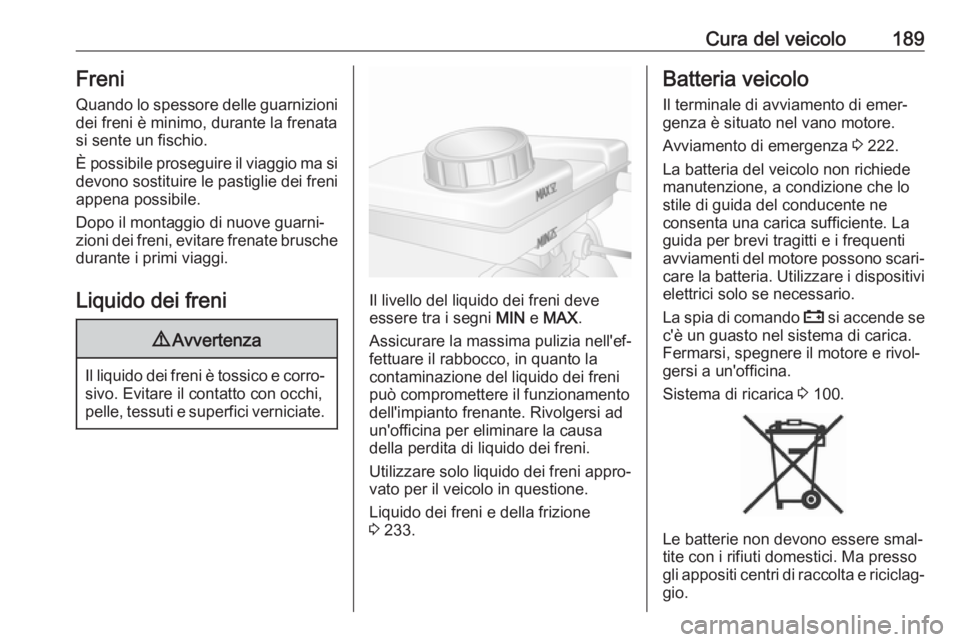

Cura del veicolo189FreniQuando lo spessore delle guarnizioni
dei freni è minimo, durante la frenata
si sente un fischio.
È possibile proseguire il viaggio ma si devono sostituire le pastiglie dei freni
appena possibile.
Dopo il montaggio di nuove guarni‐
zioni dei freni, evitare frenate brusche durante i primi viaggi.
Liquido dei freni9 Avvertenza
Il liquido dei freni è tossico e corro‐
sivo. Evitare il contatto con occhi,
pelle, tessuti e superfici verniciate.
Il livello del liquido dei freni deve
essere tra i segni MIN e MAX .
Assicurare la massima pulizia nell'ef‐
fettuare il rabbocco, in quanto la contaminazione del liquido dei freni
può compromettere il funzionamento
dell'impianto frenante. Rivolgersi ad
un'officina per eliminare la causa
della perdita di liquido dei freni.
Utilizzare solo liquido dei freni appro‐
vato per il veicolo in questione.
Liquido dei freni e della frizione
3 233.
Batteria veicolo
Il terminale di avviamento di emer‐
genza è situato nel vano motore.
Avviamento di emergenza 3 222.
La batteria del veicolo non richiede
manutenzione, a condizione che lo
stile di guida del conducente ne
consenta una carica sufficiente. La
guida per brevi tragitti e i frequenti
avviamenti del motore possono scari‐
care la batteria. Utilizzare i dispositivi
elettrici solo se necessario.
La spia di comando p si accende se
c'è un guasto nel sistema di carica. Fermarsi, spegnere il motore e rivol‐ gersi a un'officina.
Sistema di ricarica 3 100.
Le batterie non devono essere smal‐
tite con i rifiuti domestici. Ma presso gli appositi centri di raccolta e riciclag‐
gio.
Page 192 of 273

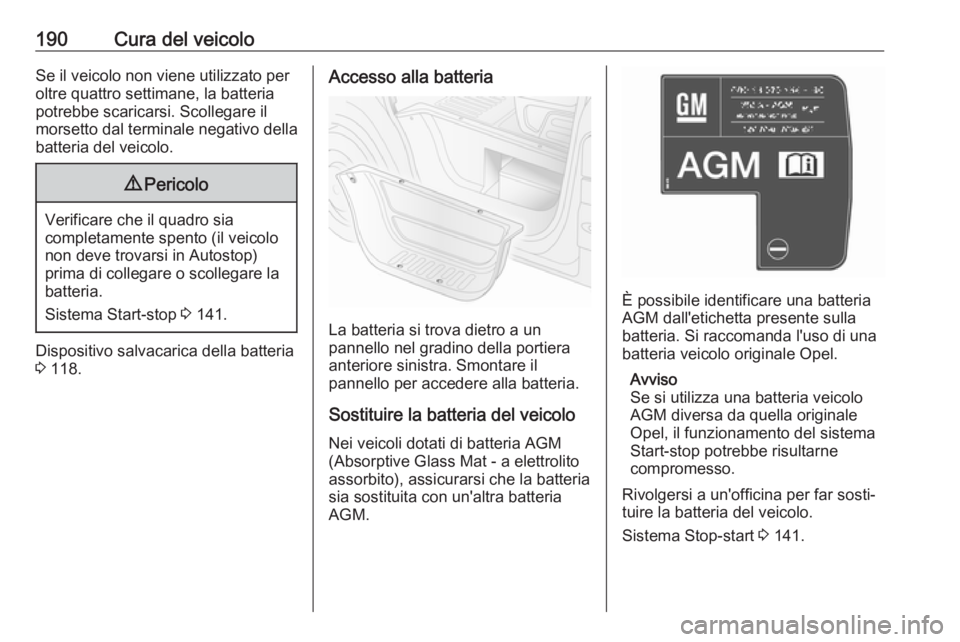

190Cura del veicoloSe il veicolo non viene utilizzato per
oltre quattro settimane, la batteria
potrebbe scaricarsi. Scollegare il
morsetto dal terminale negativo della
batteria del veicolo.9 Pericolo
Verificare che il quadro sia
completamente spento (il veicolo
non deve trovarsi in Autostop)
prima di collegare o scollegare la
batteria.
Sistema Start-stop 3 141.
Dispositivo salvacarica della batteria
3 118.
Accesso alla batteria
La batteria si trova dietro a un
pannello nel gradino della portiera
anteriore sinistra. Smontare il
pannello per accedere alla batteria.
Sostituire la batteria del veicolo
Nei veicoli dotati di batteria AGM
(Absorptive Glass Mat - a elettrolito
assorbito), assicurarsi che la batteria
sia sostituita con un'altra batteria
AGM.
È possibile identificare una batteria AGM dall'etichetta presente sulla
batteria. Si raccomanda l'uso di una
batteria veicolo originale Opel.
Avviso
Se si utilizza una batteria veicolo
AGM diversa da quella originale
Opel, il funzionamento del sistema
Start-stop potrebbe risultarne
compromesso.
Rivolgersi a un'officina per far sosti‐
tuire la batteria del veicolo.
Sistema Stop-start 3 141.
Page 193 of 273

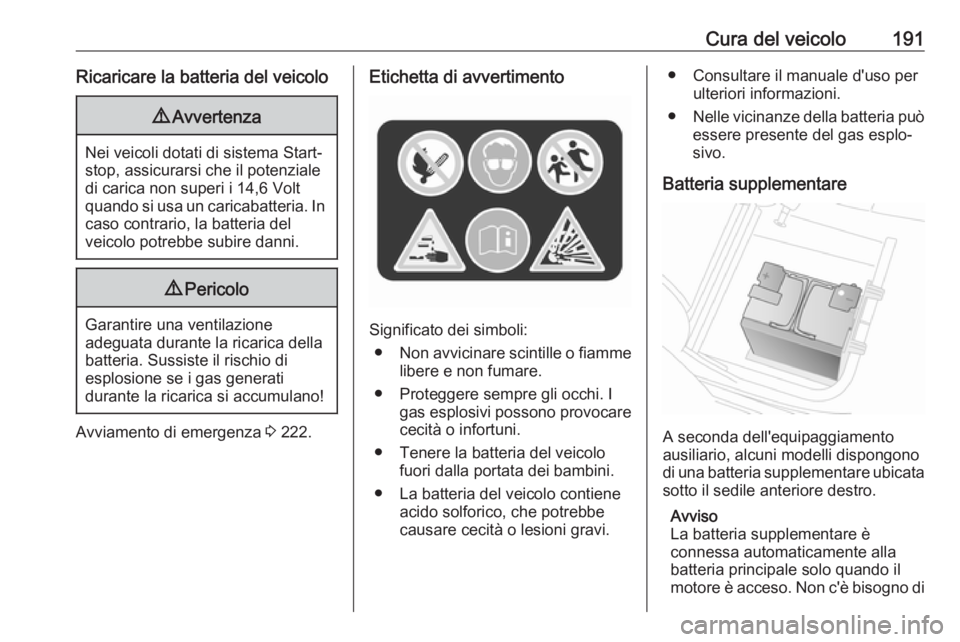

Cura del veicolo191Ricaricare la batteria del veicolo9Avvertenza
Nei veicoli dotati di sistema Start-
stop, assicurarsi che il potenziale
di carica non superi i 14,6 Volt
quando si usa un caricabatteria. In caso contrario, la batteria del
veicolo potrebbe subire danni.
9 Pericolo
Garantire una ventilazione
adeguata durante la ricarica della
batteria. Sussiste il rischio di
esplosione se i gas generati
durante la ricarica si accumulano!
Avviamento di emergenza 3 222.
Etichetta di avvertimento
Significato dei simboli:
● Non avvicinare scintille o fiamme
libere e non fumare.
● Proteggere sempre gli occhi. I gas esplosivi possono provocare
cecità o infortuni.
● Tenere la batteria del veicolo fuori dalla portata dei bambini.
● La batteria del veicolo contiene acido solforico, che potrebbe
causare cecità o lesioni gravi.
● Consultare il manuale d'uso per ulteriori informazioni.
● Nelle vicinanze della batteria può
essere presente del gas esplo‐ sivo.
Batteria supplementare
A seconda dell'equipaggiamento
ausiliario, alcuni modelli dispongono
di una batteria supplementare ubicata
sotto il sedile anteriore destro.
Avviso
La batteria supplementare è
connessa automaticamente alla
batteria principale solo quando il
motore è acceso. Non c'è bisogno di
Page 194 of 273

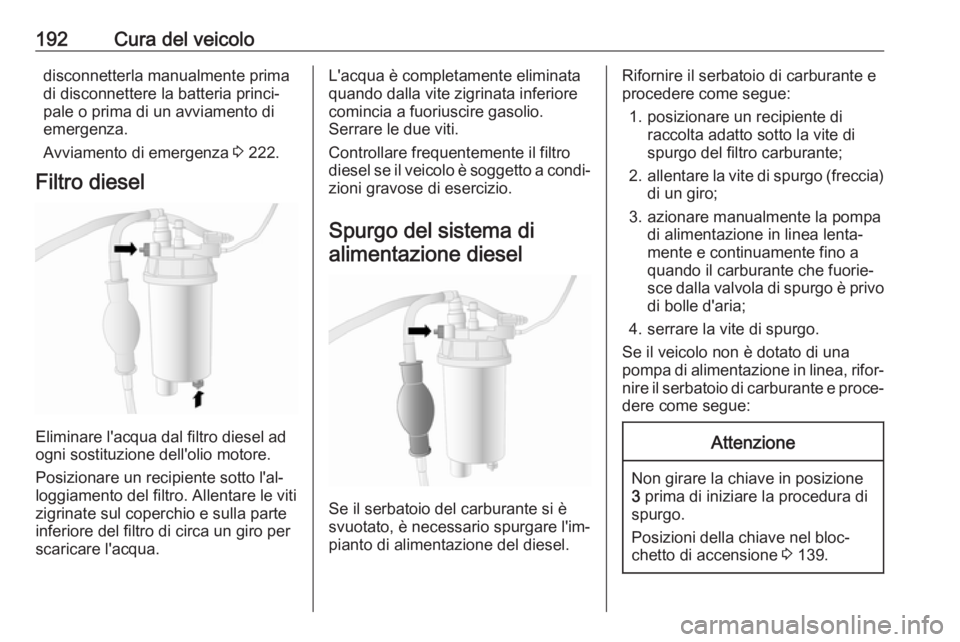

192Cura del veicolodisconnetterla manualmente prima
di disconnettere la batteria princi‐
pale o prima di un avviamento di
emergenza.
Avviamento di emergenza 3 222.
Filtro diesel
Eliminare l'acqua dal filtro diesel ad
ogni sostituzione dell'olio motore.
Posizionare un recipiente sotto l'al‐
loggiamento del filtro. Allentare le viti
zigrinate sul coperchio e sulla parte
inferiore del filtro di circa un giro per scaricare l'acqua.
L'acqua è completamente eliminata
quando dalla vite zigrinata inferiore
comincia a fuoriuscire gasolio.
Serrare le due viti.
Controllare frequentemente il filtro
diesel se il veicolo è soggetto a condi‐
zioni gravose di esercizio.
Spurgo del sistema di alimentazione diesel
Se il serbatoio del carburante si è
svuotato, è necessario spurgare l'im‐
pianto di alimentazione del diesel.
Rifornire il serbatoio di carburante e
procedere come segue:
1. posizionare un recipiente di raccolta adatto sotto la vite di
spurgo del filtro carburante;
2. allentare la vite di spurgo (freccia)
di un giro;
3. azionare manualmente la pompa di alimentazione in linea lenta‐
mente e continuamente fino a
quando il carburante che fuorie‐
sce dalla valvola di spurgo è privo
di bolle d'aria;
4. serrare la vite di spurgo.
Se il veicolo non è dotato di una
pompa di alimentazione in linea, rifor‐ nire il serbatoio di carburante e proce‐
dere come segue:Attenzione
Non girare la chiave in posizione
3 prima di iniziare la procedura di
spurgo.
Posizioni della chiave nel bloc‐
chetto di accensione 3 139.
Page 195 of 273

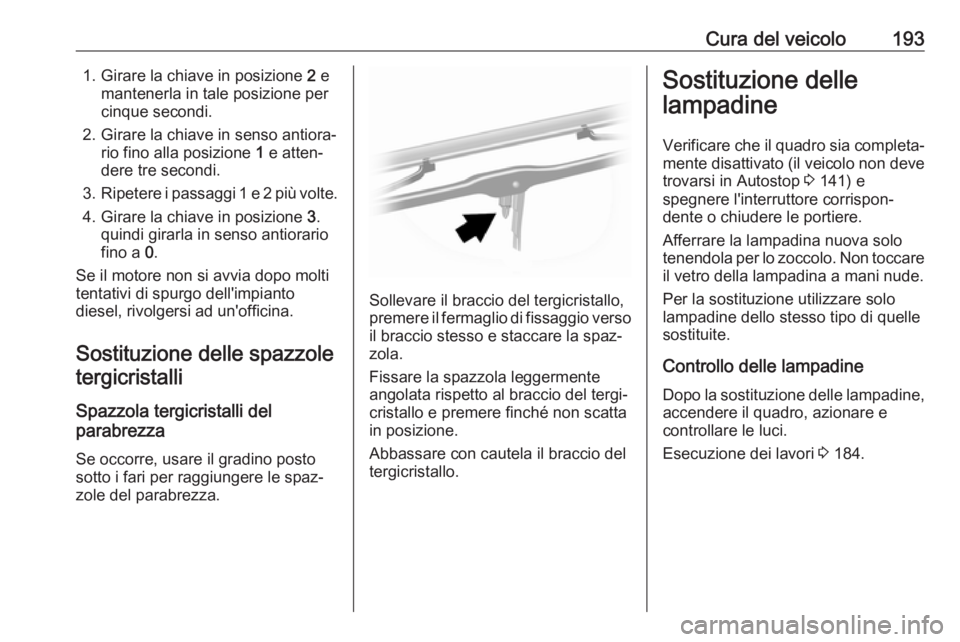

Cura del veicolo1931. Girare la chiave in posizione 2 e
mantenerla in tale posizione per
cinque secondi.
2. Girare la chiave in senso antiora‐ rio fino alla posizione 1 e atten‐
dere tre secondi.
3. Ripetere i passaggi 1 e 2 più volte.
4. Girare la chiave in posizione 3.
quindi girarla in senso antiorario
fino a 0.
Se il motore non si avvia dopo molti tentativi di spurgo dell'impianto
diesel, rivolgersi ad un'officina.
Sostituzione delle spazzole tergicristalli
Spazzola tergicristalli del
parabrezza
Se occorre, usare il gradino postosotto i fari per raggiungere le spaz‐ zole del parabrezza.
Sollevare il braccio del tergicristallo,
premere il fermaglio di fissaggio verso
il braccio stesso e staccare la spaz‐
zola.
Fissare la spazzola leggermente
angolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.
Abbassare con cautela il braccio del
tergicristallo.
Sostituzione delle
lampadine
Verificare che il quadro sia completa‐
mente disattivato (il veicolo non deve
trovarsi in Autostop 3 141) e
spegnere l'interruttore corrispon‐
dente o chiudere le portiere.
Afferrare la lampadina nuova solo
tenendola per lo zoccolo. Non toccare
il vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo
lampadine dello stesso tipo di quelle
sostituite.
Controllo delle lampadine
Dopo la sostituzione delle lampadine,
accendere il quadro, azionare e
controllare le luci.
Esecuzione dei lavori 3 184.
Page 196 of 273

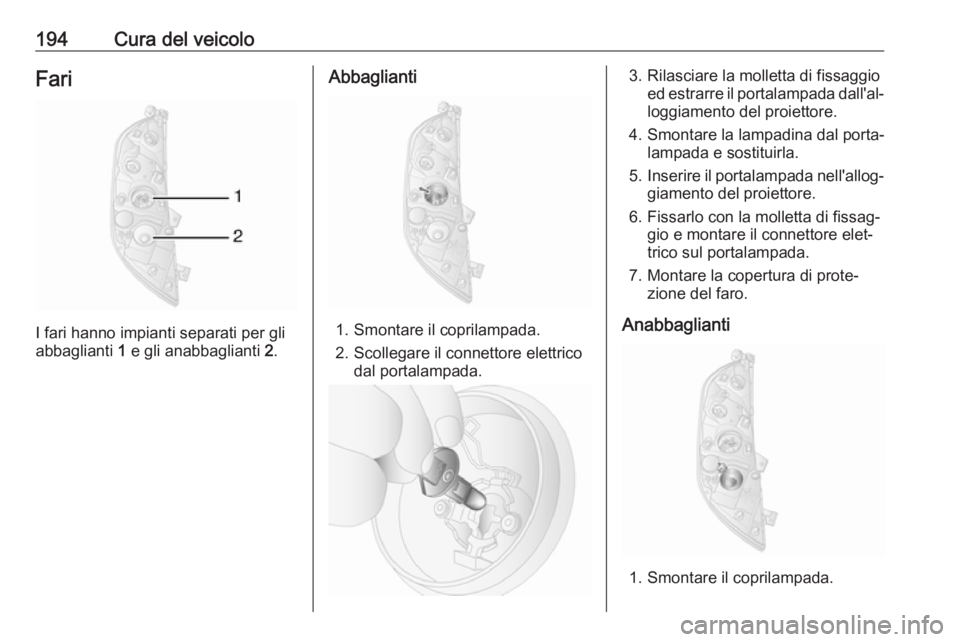

194Cura del veicoloFari
I fari hanno impianti separati per gli
abbaglianti 1 e gli anabbaglianti 2.
Abbaglianti
1. Smontare il coprilampada.
2. Scollegare il connettore elettrico dal portalampada.
3. Rilasciare la molletta di fissaggioed estrarre il portalampada dall'al‐
loggiamento del proiettore.
4. Smontare la lampadina dal porta‐ lampada e sostituirla.
5. Inserire il portalampada nell'allog‐
giamento del proiettore.
6. Fissarlo con la molletta di fissag‐ gio e montare il connettore elet‐
trico sul portalampada.
7. Montare la copertura di prote‐ zione del faro.
Anabbaglianti
1. Smontare il coprilampada.
Page 197 of 273

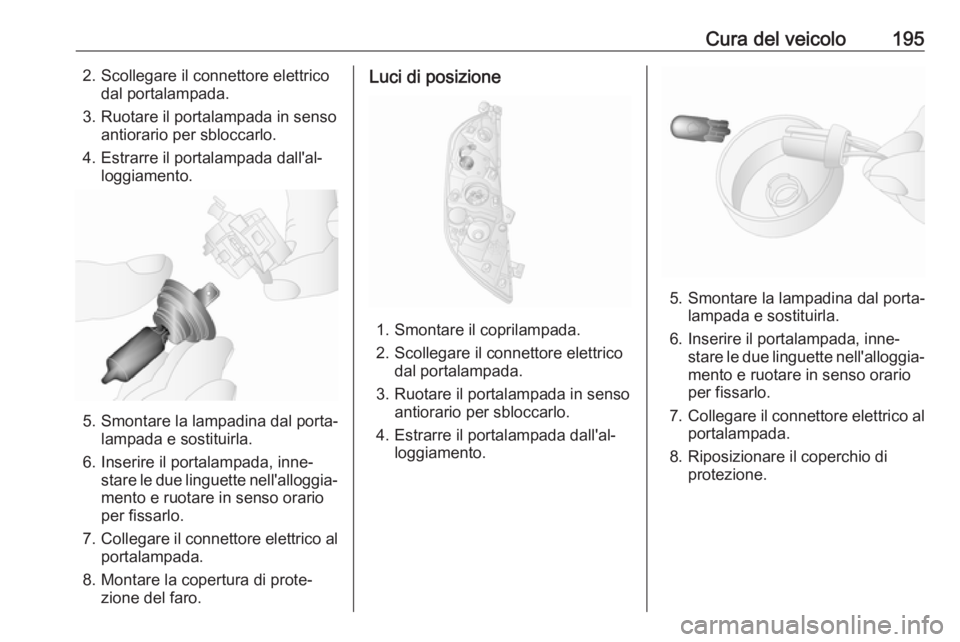

Cura del veicolo1952. Scollegare il connettore elettricodal portalampada.
3. Ruotare il portalampada in senso antiorario per sbloccarlo.
4. Estrarre il portalampada dall'al‐ loggiamento.
5. Smontare la lampadina dal porta‐lampada e sostituirla.
6. Inserire il portalampada, inne‐ stare le due linguette nell'alloggia‐mento e ruotare in senso orario
per fissarlo.
7. Collegare il connettore elettrico al
portalampada.
8. Montare la copertura di prote‐ zione del faro.
Luci di posizione
1. Smontare il coprilampada.
2. Scollegare il connettore elettrico dal portalampada.
3. Ruotare il portalampada in senso antiorario per sbloccarlo.
4. Estrarre il portalampada dall'al‐ loggiamento.
5. Smontare la lampadina dal porta‐lampada e sostituirla.
6. Inserire il portalampada, inne‐ stare le due linguette nell'alloggia‐mento e ruotare in senso orario
per fissarlo.
7. Collegare il connettore elettrico al
portalampada.
8. Riposizionare il coperchio di protezione.
Page 198 of 273

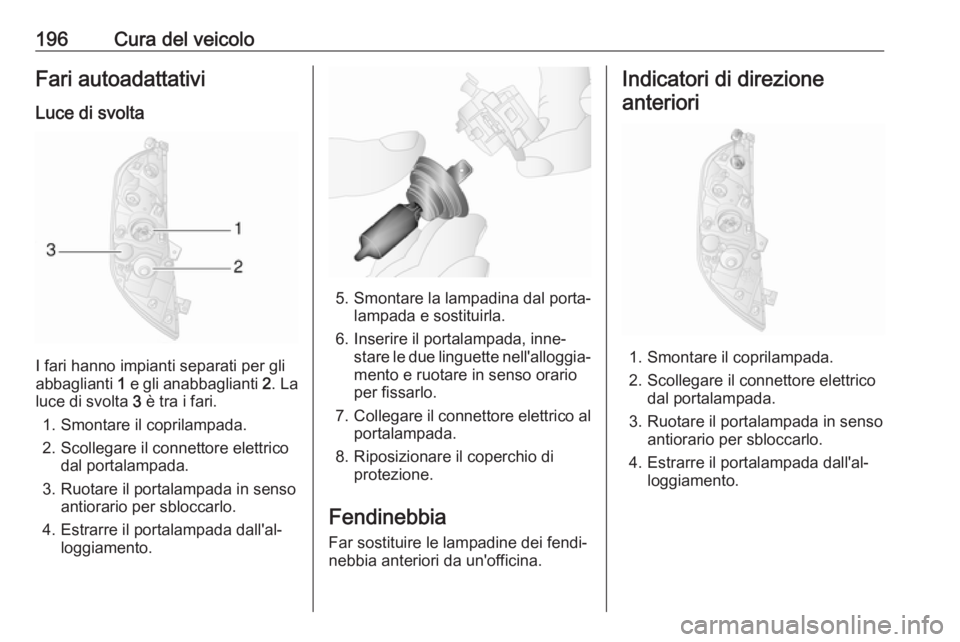

196Cura del veicoloFari autoadattativiLuce di svolta
I fari hanno impianti separati per gli
abbaglianti 1 e gli anabbaglianti 2. La
luce di svolta 3 è tra i fari.
1. Smontare il coprilampada. 2. Scollegare il connettore elettrico dal portalampada.
3. Ruotare il portalampada in senso antiorario per sbloccarlo.
4. Estrarre il portalampada dall'al‐ loggiamento.
5. Smontare la lampadina dal porta‐lampada e sostituirla.
6. Inserire il portalampada, inne‐ stare le due linguette nell'alloggia‐
mento e ruotare in senso orario
per fissarlo.
7. Collegare il connettore elettrico al
portalampada.
8. Riposizionare il coperchio di protezione.
Fendinebbia Far sostituire le lampadine dei fendi‐
nebbia anteriori da un'officina.
Indicatori di direzione
anteriori
1. Smontare il coprilampada.
2. Scollegare il connettore elettrico dal portalampada.
3. Ruotare il portalampada in senso antiorario per sbloccarlo.
4. Estrarre il portalampada dall'al‐ loggiamento.
Page 199 of 273

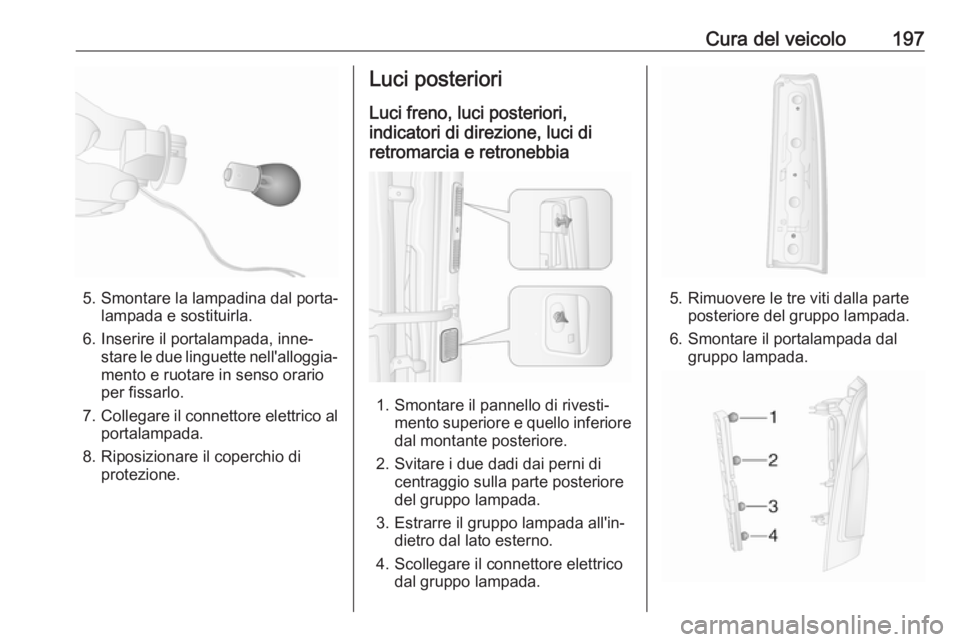

Cura del veicolo197
5. Smontare la lampadina dal porta‐lampada e sostituirla.
6. Inserire il portalampada, inne‐ stare le due linguette nell'alloggia‐mento e ruotare in senso orario
per fissarlo.
7. Collegare il connettore elettrico al
portalampada.
8. Riposizionare il coperchio di protezione.
Luci posteriori
Luci freno, luci posteriori,
indicatori di direzione, luci di
retromarcia e retronebbia
1. Smontare il pannello di rivesti‐ mento superiore e quello inferiore
dal montante posteriore.
2. Svitare i due dadi dai perni di centraggio sulla parte posteriore
del gruppo lampada.
3. Estrarre il gruppo lampada all'in‐ dietro dal lato esterno.
4. Scollegare il connettore elettrico dal gruppo lampada.
5. Rimuovere le tre viti dalla parteposteriore del gruppo lampada.
6. Smontare il portalampada dal gruppo lampada.
Page 200 of 273

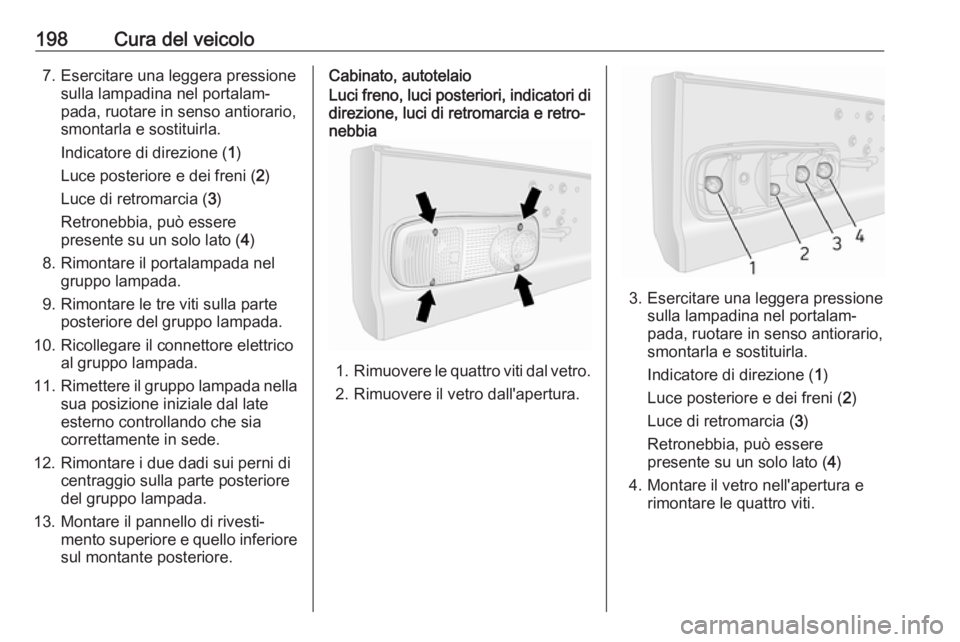

198Cura del veicolo7. Esercitare una leggera pressionesulla lampadina nel portalam‐
pada, ruotare in senso antiorario,
smontarla e sostituirla.
Indicatore di direzione ( 1)
Luce posteriore e dei freni ( 2)
Luce di retromarcia ( 3)
Retronebbia, può essere
presente su un solo lato ( 4)
8. Rimontare il portalampada nel gruppo lampada.
9. Rimontare le tre viti sulla parte posteriore del gruppo lampada.
10. Ricollegare il connettore elettrico al gruppo lampada.
11. Rimettere il gruppo lampada nella
sua posizione iniziale dal late
esterno controllando che sia correttamente in sede.
12. Rimontare i due dadi sui perni di centraggio sulla parte posteriore
del gruppo lampada.
13. Montare il pannello di rivesti‐ mento superiore e quello inferioresul montante posteriore.Cabinato, autotelaioLuci freno, luci posteriori, indicatori di
direzione, luci di retromarcia e retro‐
nebbia
1. Rimuovere le quattro viti dal vetro.
2. Rimuovere il vetro dall'apertura.
3. Esercitare una leggera pressione sulla lampadina nel portalam‐
pada, ruotare in senso antiorario,
smontarla e sostituirla.
Indicatore di direzione ( 1)
Luce posteriore e dei freni ( 2)
Luce di retromarcia ( 3)
Retronebbia, può essere presente su un solo lato ( 4)
4. Montare il vetro nell'apertura e rimontare le quattro viti.
