OPEL MOVANO_B 2018.5 Betriebsanleitung (in German)

Instrumente, Bedienelemente89Instrumente,
BedienelementeBedienelemente ........................... 90
Lenkradeinstellung ....................90
Fernbedienung am Lenkrad ......90
Hupe .......................................... 90
Bedienteil an der Lenksäule ......90
Scheibenwischer und Waschanlage ............................ 91
Außentemperatur ......................92
Uhr ............................................. 93
Zubehörsteckdosen ...................94
Zigarettenanzünder ...................95
Ascher ....................................... 95
Warnleuchten, Anzeige-Instru‐
mente, Kontrollleuchten ...............96
Instrument ................................. 96
Tachometer ............................... 96
Kilometerzähler ......................... 96
Tageskilometerzähler ................96
Drehzahlmesser ........................97
Kraftstoffanzeige .......................97
AdBlue-Anzeige .........................97
Kühlmitteltemperaturanzeige .....98
Motorölstandsanzeige ...............98
Serviceanzeige .......................... 98Getriebe-Display ........................99
Kontrollleuchten .........................99
Blinker ..................................... 102
Sicherheitsgurt anlegen ...........102
Airbag-System, Gurtstraffer .....102
Airbagabschaltung ...................102
Generator ................................ 103
Abgas ...................................... 103
Fehlfunktion, Service ...............103
Motor ausschalten ...................104
Bremssystem ........................... 104
Antiblockiersystem ..................104
Hochschalten ........................... 104
Spurverlassenswarnung ..........105
Elektronisches Stabilitätsprogramm ...............105
Elektronisches Stabilitätsprogramm aus ......... 105
Kühlmitteltemperatur ...............105
Vorglühen ................................ 105
AdBlue ..................................... 105
Reifendruck-Kontrollsystem ....106
Motoröldruck ............................ 106
Kraftstoffmangel ......................106
Kraftstofffilter entwässern ........107
Stopp-Start-Automatik .............107
Außenbeleuchtung ..................107
Abblendlicht ............................. 107
Fernlicht ................................... 107
Fernlichtassistent ....................107Nebelleuchte ........................... 107
Nebelschlussleuchte ...............107
Geschwindigkeitsregler ...........107
Aktive Gefahrenbremsung .......108
Geschwindigkeitsbegrenzer ....108
Tachograph ............................. 108
Tür offen .................................. 108
Displays ..................................... 108
Fahrerinfodisplay .....................108
Info-Display ............................. 109
Fahrzeugmeldungen ..................109
Warn- und Signaltöne ..............110
Bordcomputer ............................ 111
Tachograph ................................ 113

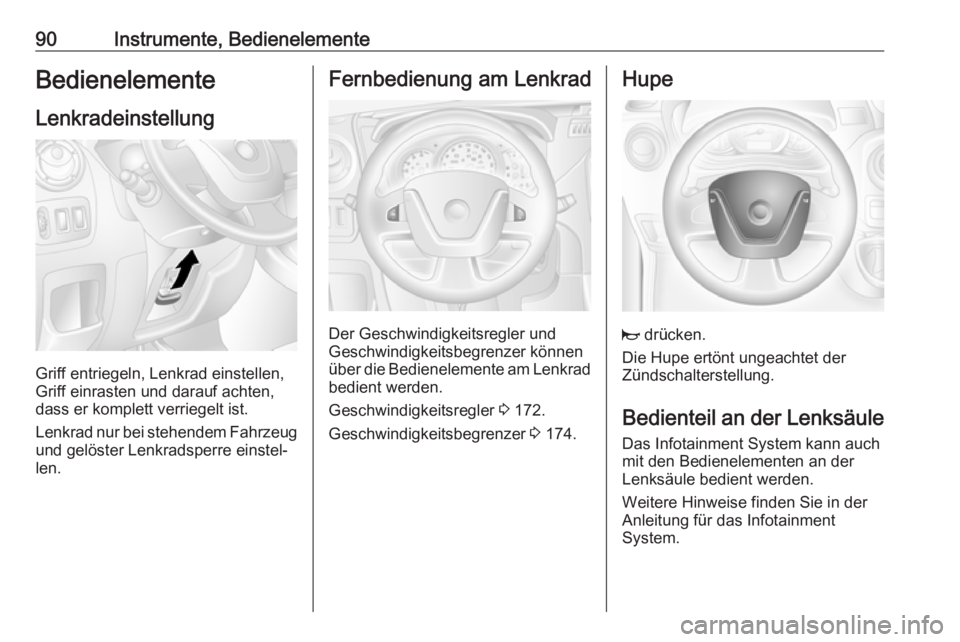

90Instrumente, BedienelementeBedienelementeLenkradeinstellung
Griff entriegeln, Lenkrad einstellen,
Griff einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Fernbedienung am Lenkrad
Der Geschwindigkeitsregler und
Geschwindigkeitsbegrenzer können
über die Bedienelemente am Lenkrad bedient werden.
Geschwindigkeitsregler 3 172.
Geschwindigkeitsbegrenzer 3 174.
Hupe
j drücken.
Die Hupe ertönt ungeachtet der
Zündschalterstellung.
Bedienteil an der Lenksäule
Das Infotainment System kann auch
mit den Bedienelementen an der
Lenksäule bedient werden.
Weitere Hinweise finden Sie in der
Anleitung für das Infotainment
System.

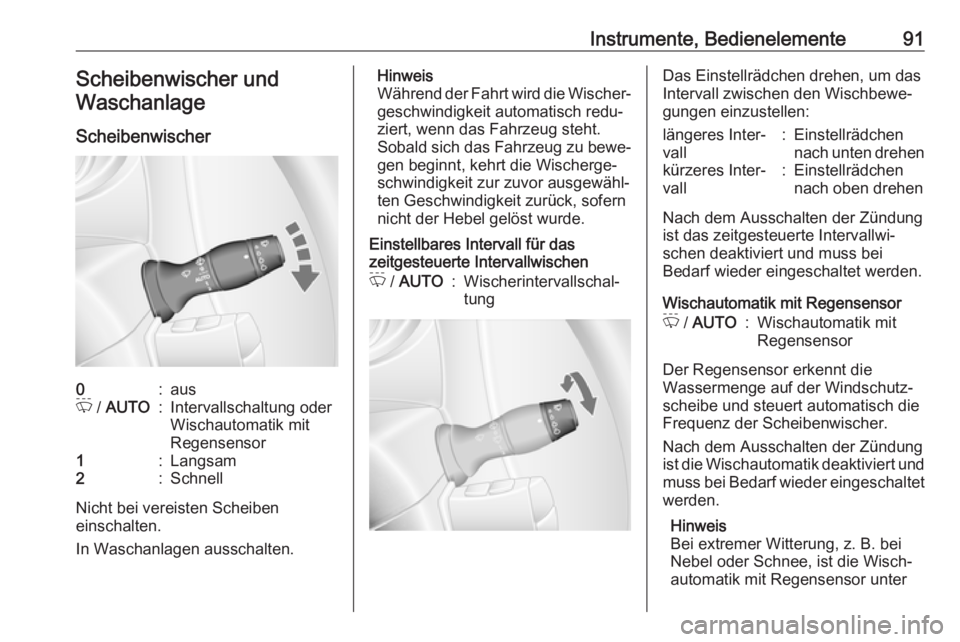

Instrumente, Bedienelemente91Scheibenwischer undWaschanlage
Scheibenwischer0:ausP / AUTO:Intervallschaltung oder
Wischautomatik mit
Regensensor1:Langsam2:Schnell
Nicht bei vereisten Scheiben
einschalten.
In Waschanlagen ausschalten.
Hinweis
Während der Fahrt wird die Wischer‐
geschwindigkeit automatisch redu‐
ziert, wenn das Fahrzeug steht.
Sobald sich das Fahrzeug zu bewe‐
gen beginnt, kehrt die Wischerge‐
schwindigkeit zur zuvor ausgewähl‐
ten Geschwindigkeit zurück, sofern
nicht der Hebel gelöst wurde.
Einstellbares Intervall für das
zeitgesteuerte IntervallwischenP / AUTO:Wischerintervallschal‐
tungDas Einstellrädchen drehen, um das
Intervall zwischen den Wischbewe‐
gungen einzustellen:längeres Inter‐
vall:Einstellrädchen
nach unten drehenkürzeres Inter‐
vall:Einstellrädchen
nach oben drehen
Nach dem Ausschalten der Zündung ist das zeitgesteuerte Intervallwi‐
schen deaktiviert und muss bei
Bedarf wieder eingeschaltet werden.
Wischautomatik mit Regensensor
P / AUTO:Wischautomatik mit
Regensensor
Der Regensensor erkennt die
Wassermenge auf der Windschutz‐
scheibe und steuert automatisch die Frequenz der Scheibenwischer.
Nach dem Ausschalten der Zündung
ist die Wischautomatik deaktiviert und muss bei Bedarf wieder eingeschaltet
werden.
Hinweis
Bei extremer Witterung, z. B. bei
Nebel oder Schnee, ist die Wisch‐
automatik mit Regensensor unter

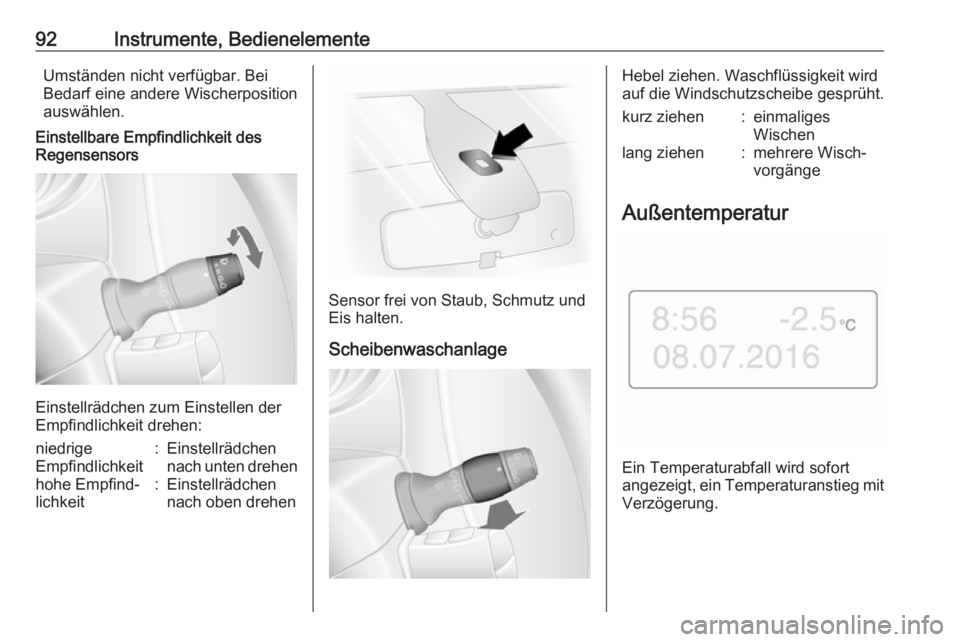

92Instrumente, BedienelementeUmständen nicht verfügbar. Bei
Bedarf eine andere Wischerposition
auswählen.
Einstellbare Empfindlichkeit des
Regensensors
Einstellrädchen zum Einstellen der
Empfindlichkeit drehen:
niedrige
Empfindlichkeit:Einstellrädchen
nach unten drehenhohe Empfind‐
lichkeit:Einstellrädchen
nach oben drehen
Sensor frei von Staub, Schmutz und
Eis halten.
Scheibenwaschanlage
Hebel ziehen. Waschflüssigkeit wird
auf die Windschutzscheibe gesprüht.kurz ziehen:einmaliges
Wischenlang ziehen:mehrere Wisch‐
vorgänge
Außentemperatur
Ein Temperaturabfall wird sofort
angezeigt, ein Temperaturanstieg mit
Verzögerung.

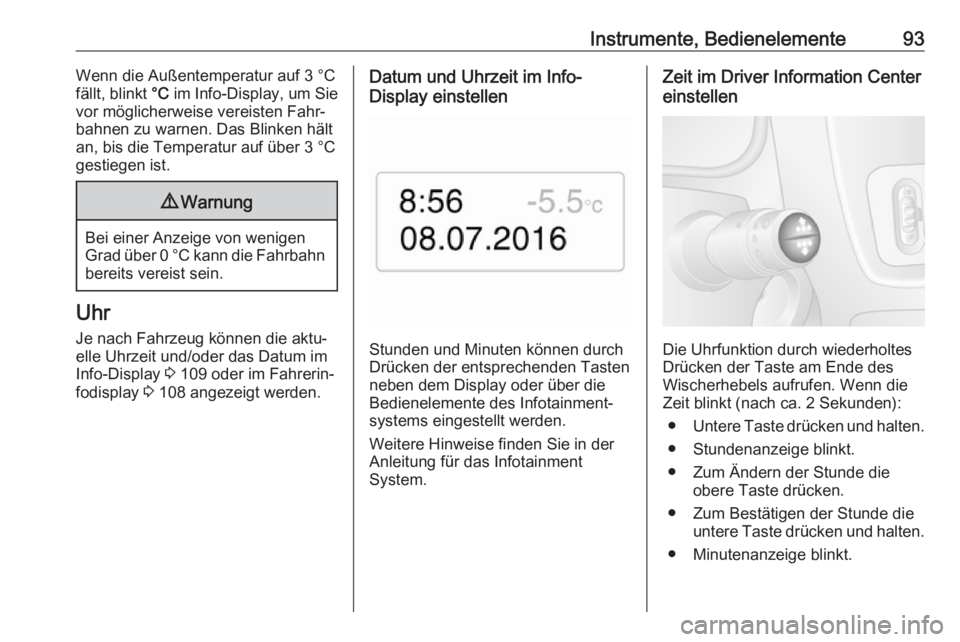

Instrumente, Bedienelemente93Wenn die Außentemperatur auf 3 °Cfällt, blinkt °C im Info-Display, um Sie
vor möglicherweise vereisten Fahr‐
bahnen zu warnen. Das Blinken hält an, bis die Temperatur auf über 3 °Cgestiegen ist.9 Warnung
Bei einer Anzeige von wenigen
Grad über 0 °C kann die Fahrbahn bereits vereist sein.
Uhr
Je nach Fahrzeug können die aktu‐
elle Uhrzeit und/oder das Datum im
Info-Display 3 109 oder im Fahrerin‐
fodisplay 3 108 angezeigt werden.
Datum und Uhrzeit im Info-
Display einstellen
Stunden und Minuten können durch
Drücken der entsprechenden Tasten neben dem Display oder über die
Bedienelemente des Infotainment‐
systems eingestellt werden.
Weitere Hinweise finden Sie in der
Anleitung für das Infotainment
System.
Zeit im Driver Information Center
einstellen
Die Uhrfunktion durch wiederholtes
Drücken der Taste am Ende des
Wischerhebels aufrufen. Wenn die
Zeit blinkt (nach ca. 2 Sekunden):
● Untere Taste drücken und halten.
● Stundenanzeige blinkt.
● Zum Ändern der Stunde die obere Taste drücken.
● Zum Bestätigen der Stunde die untere Taste drücken und halten.
● Minutenanzeige blinkt.

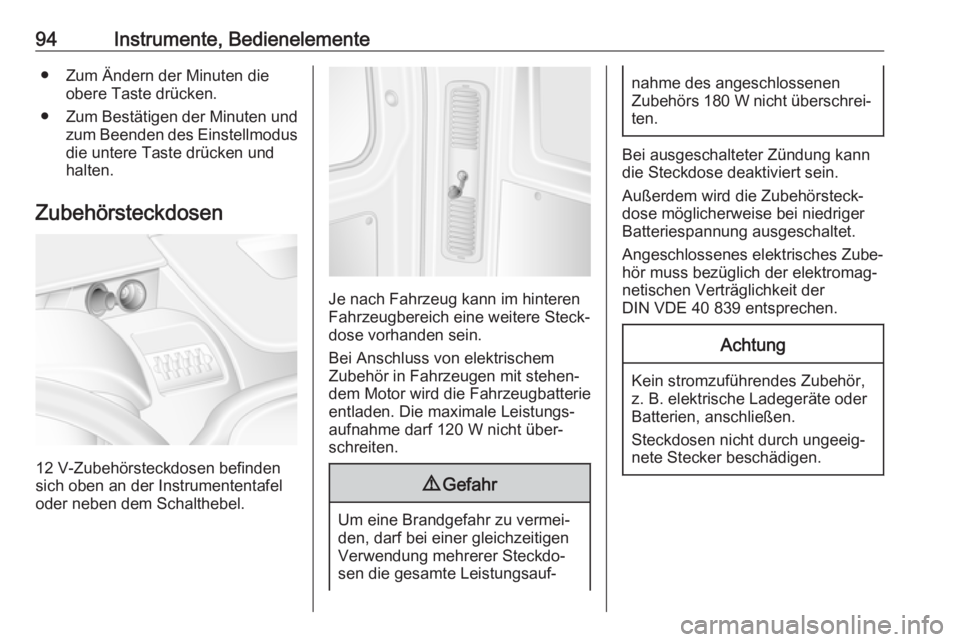

94Instrumente, Bedienelemente● Zum Ändern der Minuten dieobere Taste drücken.
● Zum Bestätigen der Minuten und
zum Beenden des Einstellmodus die untere Taste drücken und
halten.
Zubehörsteckdosen
12 V-Zubehörsteckdosen befinden
sich oben an der Instrumententafel
oder neben dem Schalthebel.
Je nach Fahrzeug kann im hinteren
Fahrzeugbereich eine weitere Steck‐
dose vorhanden sein.
Bei Anschluss von elektrischem
Zubehör in Fahrzeugen mit stehen‐
dem Motor wird die Fahrzeugbatterie
entladen. Die maximale Leistungs‐
aufnahme darf 120 W nicht über‐ schreiten.
9 Gefahr
Um eine Brandgefahr zu vermei‐
den, darf bei einer gleichzeitigen
Verwendung mehrerer Steckdo‐
sen die gesamte Leistungsauf‐
nahme des angeschlossenen
Zubehörs 180 W nicht überschrei‐
ten.
Bei ausgeschalteter Zündung kann
die Steckdose deaktiviert sein.
Außerdem wird die Zubehörsteck‐
dose möglicherweise bei niedriger
Batteriespannung ausgeschaltet.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.
Achtung
Kein stromzuführendes Zubehör,
z. B. elektrische Ladegeräte oder
Batterien, anschließen.
Steckdosen nicht durch ungeeig‐
nete Stecker beschädigen.

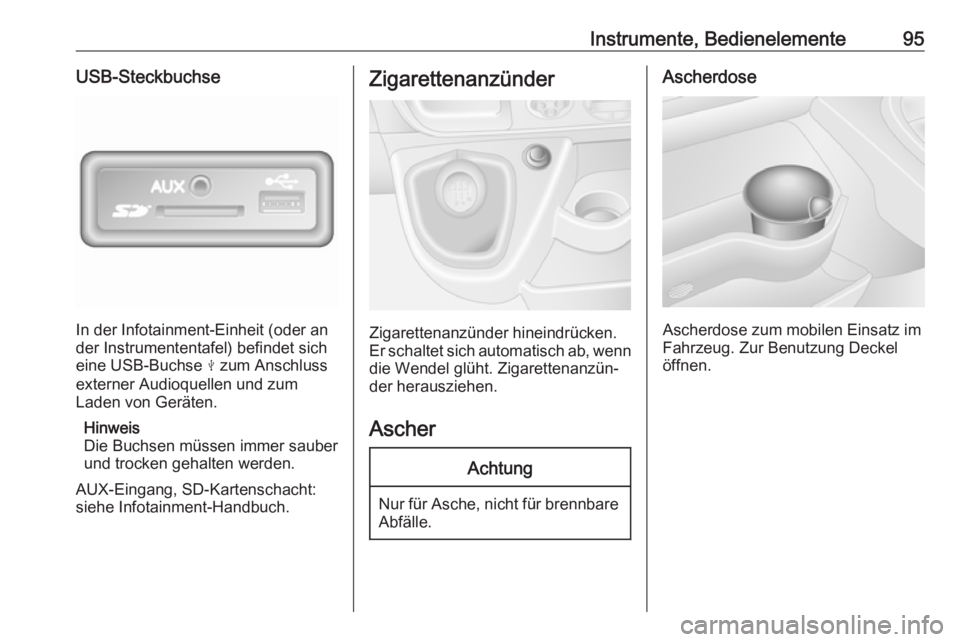

Instrumente, Bedienelemente95USB-Steckbuchse
In der Infotainment-Einheit (oder an
der Instrumententafel) befindet sich
eine USB-Buchse M zum Anschluss
externer Audioquellen und zum
Laden von Geräten.
Hinweis
Die Buchsen müssen immer sauber und trocken gehalten werden.
AUX-Eingang, SD-Kartenschacht:
siehe Infotainment-Handbuch.
Zigarettenanzünder
Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Zigarettenanzün‐
der herausziehen.
Ascher
Achtung
Nur für Asche, nicht für brennbare Abfälle.
Ascherdose
Ascherdose zum mobilen Einsatz im
Fahrzeug. Zur Benutzung Deckel öffnen.

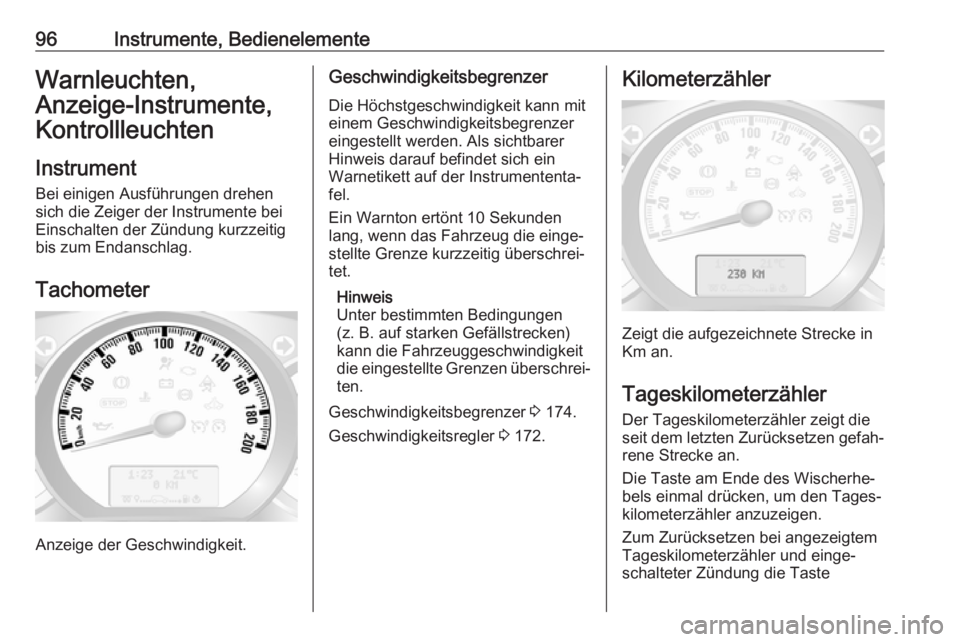

96Instrumente, BedienelementeWarnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Instrument
Bei einigen Ausführungen drehen
sich die Zeiger der Instrumente bei
Einschalten der Zündung kurzzeitig
bis zum Endanschlag.
Tachometer
Anzeige der Geschwindigkeit.
Geschwindigkeitsbegrenzer
Die Höchstgeschwindigkeit kann mit
einem Geschwindigkeitsbegrenzer
eingestellt werden. Als sichtbarer
Hinweis darauf befindet sich ein
Warnetikett auf der Instrumententa‐
fel.
Ein Warnton ertönt 10 Sekunden
lang, wenn das Fahrzeug die einge‐
stellte Grenze kurzzeitig überschrei‐
tet.
Hinweis
Unter bestimmten Bedingungen
(z. B. auf starken Gefällstrecken)
kann die Fahrzeuggeschwindigkeit
die eingestellte Grenzen überschrei‐ ten.
Geschwindigkeitsbegrenzer 3 174.
Geschwindigkeitsregler 3 172.Kilometerzähler
Zeigt die aufgezeichnete Strecke in
Km an.
Tageskilometerzähler
Der Tageskilometerzähler zeigt die
seit dem letzten Zurücksetzen gefah‐
rene Strecke an.
Die Taste am Ende des Wischerhe‐
bels einmal drücken, um den Tages‐
kilometerzähler anzuzeigen.
Zum Zurücksetzen bei angezeigtem
Tageskilometerzähler und einge‐
schalteter Zündung die Taste

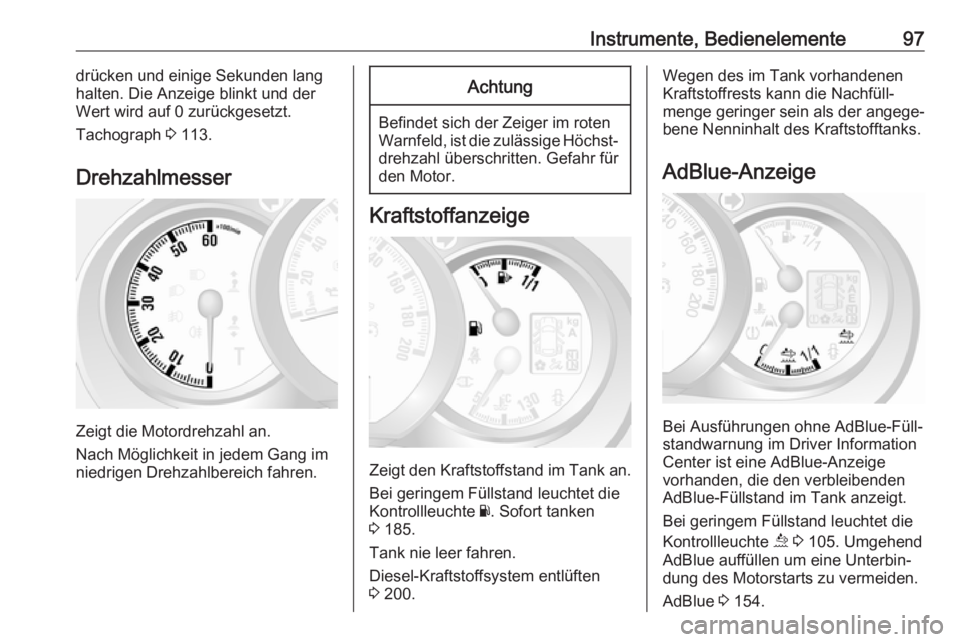

Instrumente, Bedienelemente97drücken und einige Sekunden lang
halten. Die Anzeige blinkt und der
Wert wird auf 0 zurückgesetzt.
Tachograph 3 113.
Drehzahlmesser
Zeigt die Motordrehzahl an.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Zeigt den Kraftstoffstand im Tank an.
Bei geringem Füllstand leuchtet die
Kontrollleuchte Y. Sofort tanken
3 185.
Tank nie leer fahren.
Diesel-Kraftstoffsystem entlüften
3 200.
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
AdBlue-Anzeige
Bei Ausführungen ohne AdBlue-Füll‐
standwarnung im Driver Information
Center ist eine AdBlue-Anzeige
vorhanden, die den verbleibenden
AdBlue-Füllstand im Tank anzeigt.
Bei geringem Füllstand leuchtet die
Kontrollleuchte ú 3 105. Umgehend
AdBlue auffüllen um eine Unterbin‐
dung des Motorstarts zu vermeiden.
AdBlue 3 154.

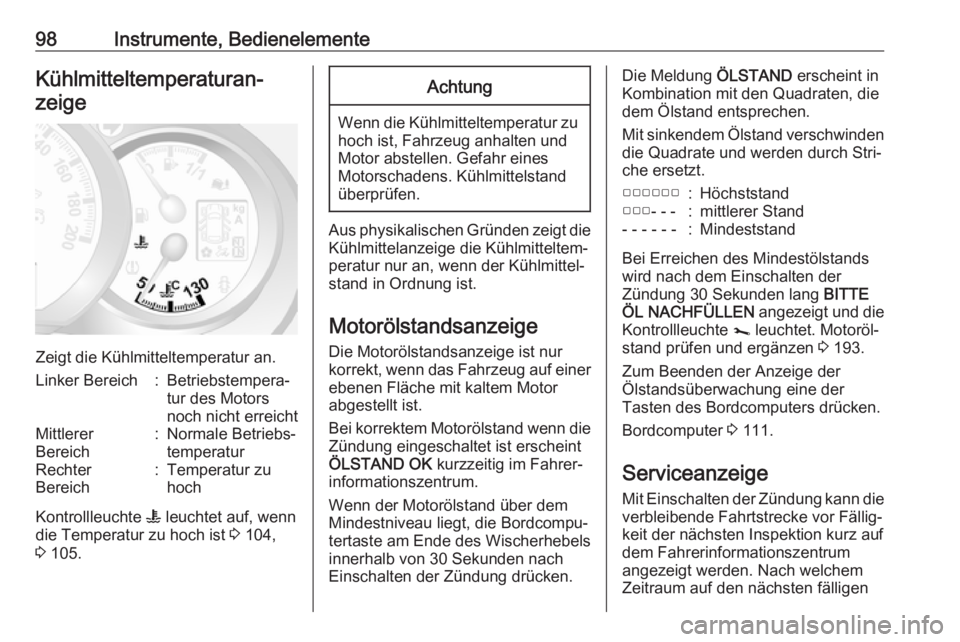

98Instrumente, BedienelementeKühlmitteltemperaturan‐
zeige
Zeigt die Kühlmitteltemperatur an.
Linker Bereich:Betriebstempera‐
tur des Motors
noch nicht erreichtMittlerer
Bereich:Normale Betriebs‐
temperaturRechter
Bereich:Temperatur zu
hoch
Kontrollleuchte W leuchtet auf, wenn
die Temperatur zu hoch ist 3 104,
3 105.
Achtung
Wenn die Kühlmitteltemperatur zu
hoch ist, Fahrzeug anhalten undMotor abstellen. Gefahr eines
Motorschadens. Kühlmittelstand
überprüfen.
Aus physikalischen Gründen zeigt die Kühlmittelanzeige die Kühlmitteltem‐
peratur nur an, wenn der Kühlmittel‐
stand in Ordnung ist.
Motorölstandsanzeige
Die Motorölstandsanzeige ist nur
korrekt, wenn das Fahrzeug auf einer
ebenen Fläche mit kaltem Motor
abgestellt ist.
Bei korrektem Motorölstand wenn die Zündung eingeschaltet ist erscheint
ÖLSTAND OK kurzzeitig im Fahrer‐
informationszentrum.
Wenn der Motorölstand über dem
Mindestniveau liegt, die Bordcompu‐ tertaste am Ende des Wischerhebels
innerhalb von 30 Sekunden nach Einschalten der Zündung drücken.
Die Meldung ÖLSTAND erscheint in
Kombination mit den Quadraten, die
dem Ölstand entsprechen.
Mit sinkendem Ölstand verschwinden
die Quadrate und werden durch Stri‐
che ersetzt.▢▢▢▢▢▢:Höchststand▢▢▢- - -:mittlerer Stand- - - - - -:Mindeststand
Bei Erreichen des Mindestölstands
wird nach dem Einschalten der
Zündung 30 Sekunden lang BITTE
ÖL NACHFÜLLEN angezeigt und die
Kontrollleuchte j leuchtet. Motoröl‐
stand prüfen und ergänzen 3 193.
Zum Beenden der Anzeige der
Ölstandsüberwachung eine der
Tasten des Bordcomputers drücken.
Bordcomputer 3 111.
Serviceanzeige Mit Einschalten der Zündung kann die
verbleibende Fahrtstrecke vor Fällig‐
keit der nächsten Inspektion kurz auf
dem Fahrerinformationszentrum
angezeigt werden. Nach welchem
Zeitraum auf den nächsten fälligen
