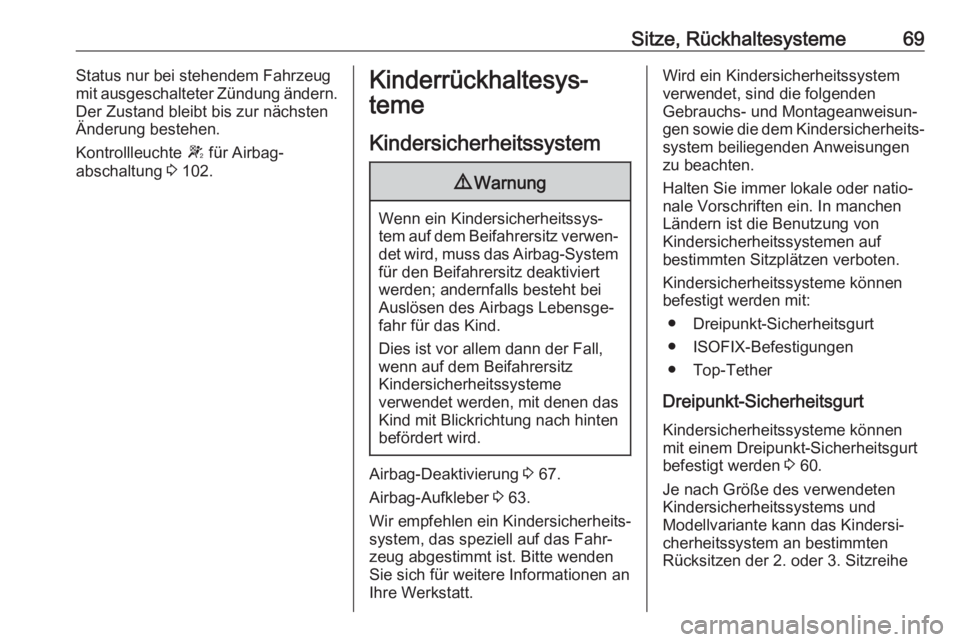

Page 71 of 285
Sitze, Rückhaltesysteme69Status nur bei stehendem Fahrzeug
mit ausgeschalteter Zündung ändern.
Der Zustand bleibt bis zur nächsten
Änderung bestehen.
Kontrollleuchte W für Airbag‐
abschaltung 3 102.Kinderrückhaltesys‐
teme
Kindersicherheitssystem9 Warnung
Wenn ein Kindersicherheitssys‐
tem auf dem Beifahrersitz verwen‐
det wird, muss das Airbag-System für den Beifahrersitz deaktiviert
werden; andernfalls besteht bei
Auslösen des Airbags Lebensge‐
fahr für das Kind.
Dies ist vor allem dann der Fall, wenn auf dem Beifahrersitz
Kindersicherheitssysteme
verwendet werden, mit denen das Kind mit Blickrichtung nach hintenbefördert wird.
Airbag-Deaktivierung 3 67.
Airbag-Aufkleber 3 63.
Wir empfehlen ein Kindersicherheits‐ system, das speziell auf das Fahr‐
zeug abgestimmt ist. Bitte wenden
Sie sich für weitere Informationen an
Ihre Werkstatt.
Wird ein Kindersicherheitssystem
verwendet, sind die folgenden
Gebrauchs- und Montageanweisun‐
gen sowie die dem Kindersicherheits‐ system beiliegenden Anweisungen
zu beachten.
Halten Sie immer lokale oder natio‐
nale Vorschriften ein. In manchen
Ländern ist die Benutzung von
Kindersicherheitssystemen auf
bestimmten Sitzplätzen verboten.
Kindersicherheitssysteme können
befestigt werden mit:
● Dreipunkt-Sicherheitsgurt
● ISOFIX-Befestigungen
● Top-Tether
Dreipunkt-Sicherheitsgurt
Kindersicherheitssysteme können
mit einem Dreipunkt-Sicherheitsgurt
befestigt werden 3 60.
Je nach Größe des verwendeten
Kindersicherheitssystems und
Modellvariante kann das Kindersi‐
cherheitssystem an bestimmten
Rücksitzen der 2. oder 3. Sitzreihe

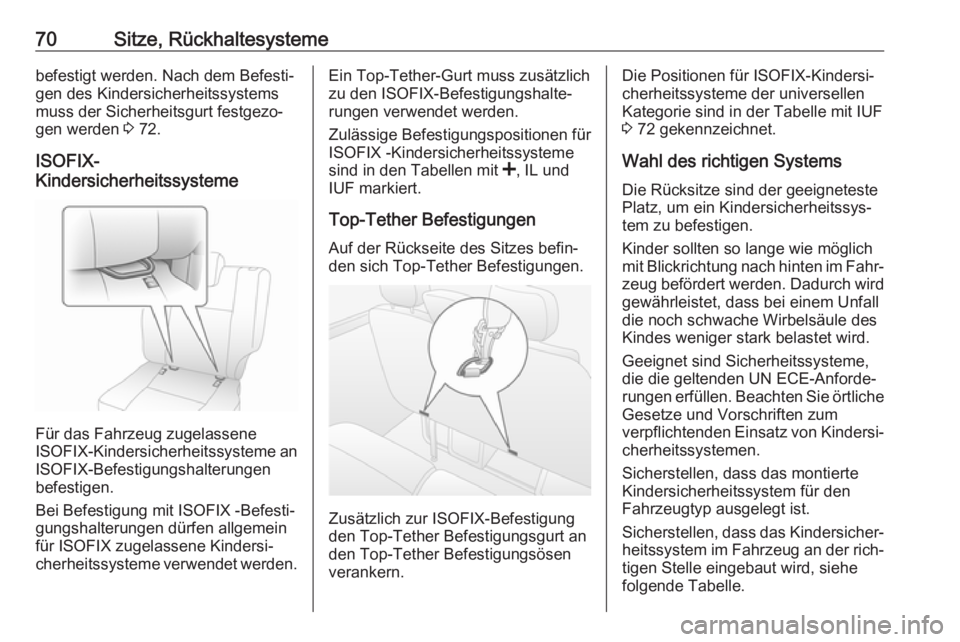

Page 72 of 285
70Sitze, Rückhaltesystemebefestigt werden. Nach dem Befesti‐
gen des Kindersicherheitssystems
muss der Sicherheitsgurt festgezo‐
gen werden 3 72.
ISOFIX-
Kindersicherheitssysteme
Für das Fahrzeug zugelassene
ISOFIX -Kindersicherheitssysteme an
ISOFIX-Befestigungshalterungen
befestigen.
Bei Befestigung mit ISOFIX -Befesti‐ gungshalterungen dürfen allgemein
für ISOFIX zugelassene Kindersi‐
cherheitssysteme verwendet werden.
Ein Top-Tether-Gurt muss zusätzlich zu den ISOFIX-Befestigungshalte‐
rungen verwendet werden.
Zulässige Befestigungspositionen für
ISOFIX -Kindersicherheitssysteme
sind in den Tabellen mit <, IL und
IUF markiert.
Top-Tether Befestigungen
Auf der Rückseite des Sitzes befin‐
den sich Top-Tether Befestigungen.
Zusätzlich zur ISOFIX-Befestigung
den Top-Tether Befestigungsgurt an
den Top-Tether Befestigungsösen
verankern.
Die Positionen für ISOFIX-Kindersi‐
cherheitssysteme der universellen
Kategorie sind in der Tabelle mit IUF
3 72 gekennzeichnet.
Wahl des richtigen Systems
Die Rücksitze sind der geeigneteste Platz, um ein Kindersicherheitssys‐
tem zu befestigen.
Kinder sollten so lange wie möglich
mit Blickrichtung nach hinten im Fahr‐ zeug befördert werden. Dadurch wird
gewährleistet, dass bei einem Unfall
die noch schwache Wirbelsäule des
Kindes weniger stark belastet wird.
Geeignet sind Sicherheitssysteme,
die die geltenden UN ECE-Anforde‐
rungen erfüllen. Beachten Sie örtliche
Gesetze und Vorschriften zum
verpflichtenden Einsatz von Kindersi‐
cherheitssystemen.
Sicherstellen, dass das montierte
Kindersicherheitssystem für den
Fahrzeugtyp ausgelegt ist.
Sicherstellen, dass das Kindersicher‐ heitssystem im Fahrzeug an der rich‐
tigen Stelle eingebaut wird, siehe
folgende Tabelle.

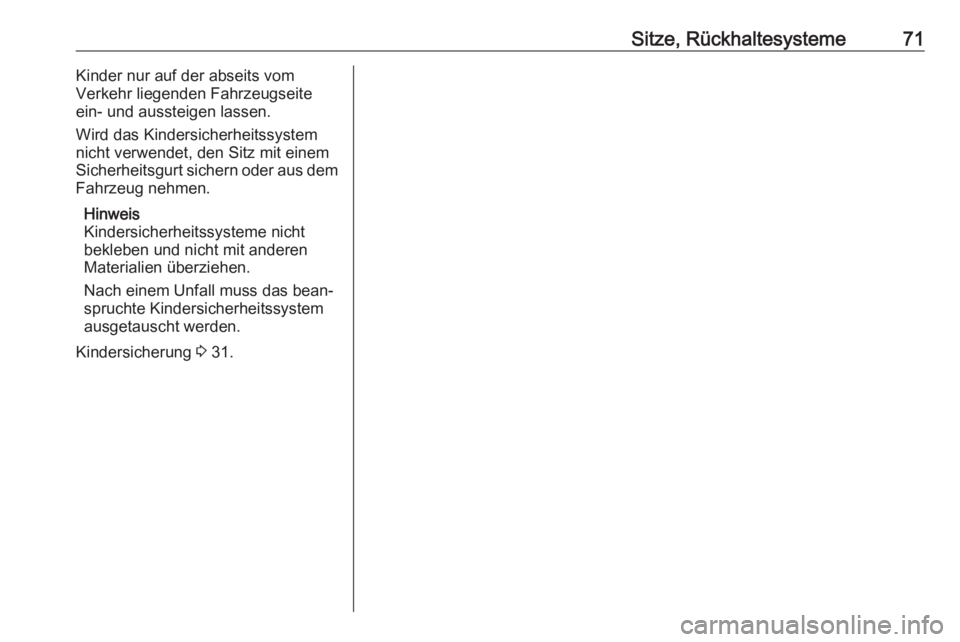

Page 73 of 285
Sitze, Rückhaltesysteme71Kinder nur auf der abseits vom
Verkehr liegenden Fahrzeugseite ein- und aussteigen lassen.
Wird das Kindersicherheitssystem nicht verwendet, den Sitz mit einem
Sicherheitsgurt sichern oder aus dem
Fahrzeug nehmen.
Hinweis
Kindersicherheitssysteme nicht
bekleben und nicht mit anderen
Materialien überziehen.
Nach einem Unfall muss das bean‐
spruchte Kindersicherheitssystem
ausgetauscht werden.
Kindersicherung 3 31.
Page 74 of 285

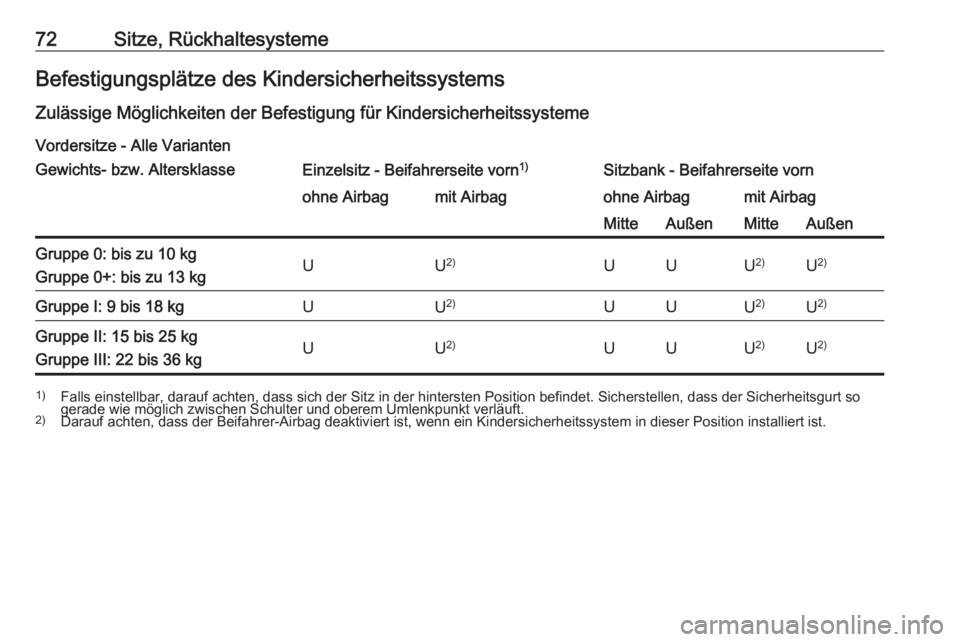

72Sitze, RückhaltesystemeBefestigungsplätze des KindersicherheitssystemsZulässige Möglichkeiten der Befestigung für Kindersicherheitssysteme
Vordersitze - Alle VariantenGewichts- bzw. AltersklasseEinzelsitz - Beifahrerseite vorn 1)Sitzbank - Beifahrerseite vornohne Airbagmit Airbagohne Airbagmit AirbagMitteAußenMitteAußenGruppe 0: bis zu 10 kg
Gruppe 0+: bis zu 13 kgUU 2)UUU 2)U2)Gruppe I: 9 bis 18 kgUU 2)UUU2)U 2)Gruppe II: 15 bis 25 kg
Gruppe III: 22 bis 36 kgUU 2)UUU 2)U2)1)
Falls einstellbar, darauf achten, dass sich der Sitz in der hintersten Position befindet. Sicherstellen, dass der Sicherheitsgurt so
gerade wie möglich zwischen Schulter und oberem Umlenkpunkt verläuft.
2) Darauf achten, dass der Beifahrer-Airbag deaktiviert ist, wenn ein Kindersicherheitssystem in dieser Position installiert ist.

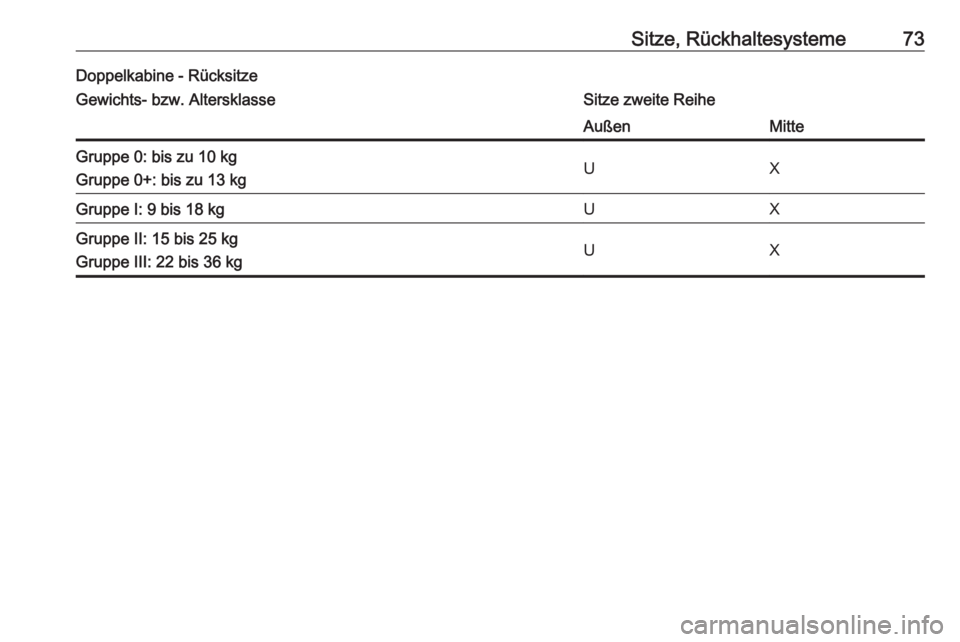

Page 75 of 285
Sitze, Rückhaltesysteme73Doppelkabine - RücksitzeGewichts- bzw. AltersklasseSitze zweite ReiheAußenMitteGruppe 0: bis zu 10 kg
Gruppe 0+: bis zu 13 kgUXGruppe I: 9 bis 18 kgUXGruppe II: 15 bis 25 kg
Gruppe III: 22 bis 36 kgUX

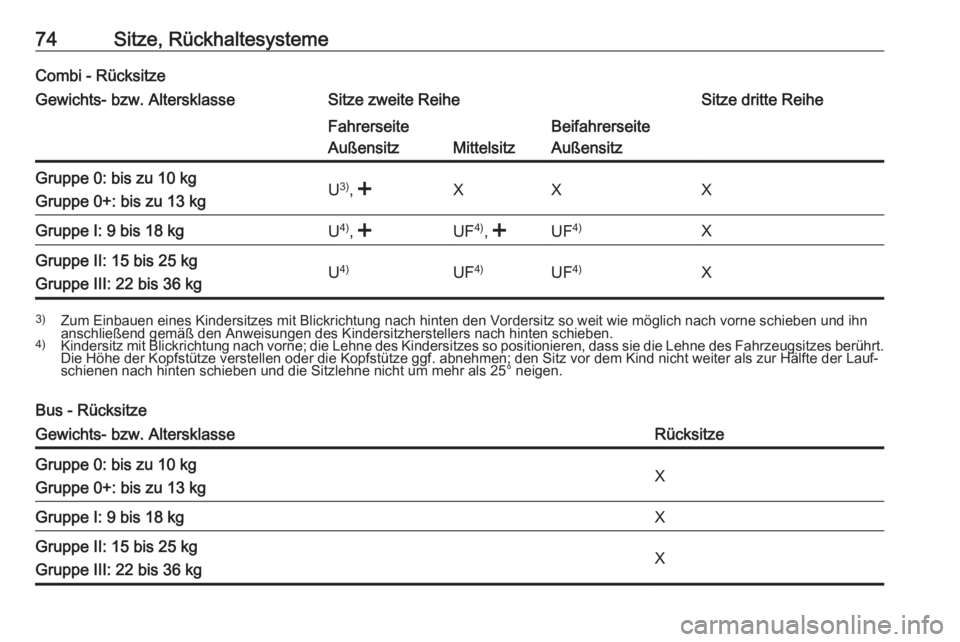

Page 76 of 285
74Sitze, RückhaltesystemeCombi - RücksitzeGewichts- bzw. AltersklasseSitze zweite ReiheSitze dritte ReiheFahrerseite
Außensitz
Mittelsitz
Beifahrerseite
AußensitzGruppe 0: bis zu 10 kg
Gruppe 0+: bis zu 13 kgU 3)
,
Zum Einbauen eines Kindersitzes mit Blickrichtung nach hinten den Vordersitz so weit wie möglich nach vorne schieben und ihn
anschließend gemäß den Anweisungen des Kindersitzherstellers nach hinten schieben.
4) Kindersitz mit Blickrichtung nach vorne; die Lehne des Kindersitzes so positionieren, dass sie die Lehne des Fahrzeugsitzes berührt.
Die Höhe der Kopfstütze verstellen oder die Kopfstütze ggf. abnehmen; den Sitz vor dem Kind nicht weiter als zur Hälfte der Lauf‐
schienen nach hinten schieben und die Sitzlehne nicht um mehr als 25° neigen.
Bus - Rücksitze
Gewichts- bzw. AltersklasseRücksitzeGruppe 0: bis zu 10 kg
Gruppe 0+: bis zu 13 kgXGruppe I: 9 bis 18 kgXGruppe II: 15 bis 25 kg
Gruppe III: 22 bis 36 kgX

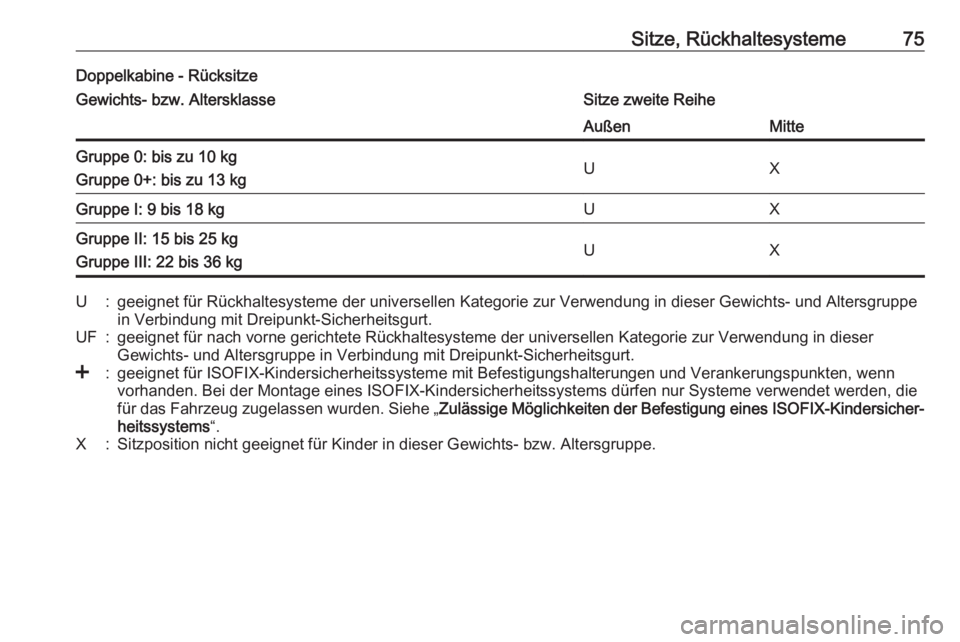

Page 77 of 285
Sitze, Rückhaltesysteme75Doppelkabine - RücksitzeGewichts- bzw. AltersklasseSitze zweite ReiheAußenMitteGruppe 0: bis zu 10 kg
Gruppe 0+: bis zu 13 kgUXGruppe I: 9 bis 18 kgUXGruppe II: 15 bis 25 kg
Gruppe III: 22 bis 36 kgUXU:geeignet für Rückhaltesysteme der universellen Kategorie zur Verwendung in dieser Gewichts- und Altersgruppe in Verbindung mit Dreipunkt-Sicherheitsgurt.UF:geeignet für nach vorne gerichtete Rückhaltesysteme der universellen Kategorie zur Verwendung in dieser
Gewichts- und Altersgruppe in Verbindung mit Dreipunkt-Sicherheitsgurt.<:geeignet für ISOFIX-Kindersicherheitssysteme mit Befestigungshalterungen und Verankerungspunkten, wenn
vorhanden. Bei der Montage eines ISOFIX-Kindersicherheitssystems dürfen nur Systeme verwendet werden, die
für das Fahrzeug zugelassen wurden. Siehe „ Zulässige Möglichkeiten der Befestigung eines ISOFIX-Kindersicher‐
heitssystems “.X:Sitzposition nicht geeignet für Kinder in dieser Gewichts- bzw. Altersgruppe.

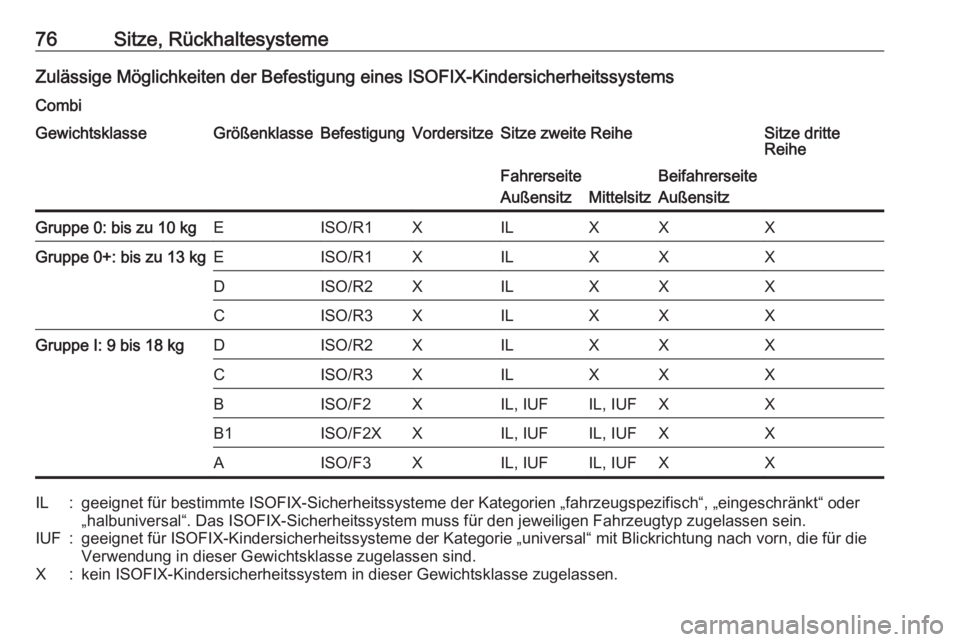

Page 78 of 285
76Sitze, RückhaltesystemeZulässige Möglichkeiten der Befestigung eines ISOFIX-Kindersicherheitssystems
CombiGewichtsklasseGrößenklasseBefestigungVordersitzeSitze zweite ReiheSitze dritte
ReiheFahrerseite
Außensitz
Mittelsitz
Beifahrerseite
AußensitzGruppe 0: bis zu 10 kgEISO/R1XILXXXGruppe 0+: bis zu 13 kgEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXGruppe I: 9 bis 18 kgDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXXIL:geeignet für bestimmte ISOFIX-Sicherheitssysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder
„halbuniversal“. Das ISOFIX-Sicherheitssystem muss für den jeweiligen Fahrzeugtyp zugelassen sein.IUF:geeignet für ISOFIX-Kindersicherheitssysteme der Kategorie „universal“ mit Blickrichtung nach vorn, die für die
Verwendung in dieser Gewichtsklasse zugelassen sind.X:kein ISOFIX-Kindersicherheitssystem in dieser Gewichtsklasse zugelassen.
Page 79 of 285
Sitze, Rückhaltesysteme77ISOFIX-Größenklasse und -SitzbeschaffenheitA - ISO/F3:Kindersicherheitssystem mit Blickrichtung nach vorn für Kinder mit maximaler Größe in der Gewichts‐
klasse 9 bis 18 kg.B - ISO/F2:Kindersicherheitssystem mit Blickrichtung nach vorn für kleinere Kinder in der Gewichtsklasse 9 bis
18 kg.B1 - ISO/F2X:Kindersicherheitssystem mit Blickrichtung nach vorn für kleinere Kinder in der Gewichtsklasse 9 bis
18 kg.C - ISO/R3:Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Gewichts‐
klasse bis 18 kg.D - ISO/R2:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
18 kg.E - ISO/R1:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
13 kg.
Page 80 of 285
78StauraumStauraumAblagefächer................................ 78
Ablage in der Instrumententafel ...................... 78
Handschuhfach ......................... 79
Getränkehalter ........................... 79
Vorderes Ablagefach .................79
Ablagefächer im Dach ...............80
Ablagefach unter dem Sitz ........80
Ablagefach über den Vordersitzen ............................. 81
Laderaum ..................................... 81
Verzurrösen ............................... 81
Laderaumgestaltung ..................82
Sicherheitsnetz .......................... 85
Laderaumgitter .......................... 85
Warndreieck .............................. 85
Verbandstasche ........................86
Feuerlöscher ............................. 86
Dachgepäckträger .......................87
Beladungshinweise ......................87Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnten sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Insassen durch
herumfliegende Gegenstände
verletzen.
Ablage in der
Instrumententafel
In der Instrumententafel befinden sich Ablagefächer und Taschen.
Oben auf der Instrumententafel befin‐
den sich ein Telefonhalter und / oder
ein Münzhalter mit einem Clip für
Tickets.
Das Fach in der Mitte der Oberseite
der Instrumententafel ist mit einer
Klappe verschlossen.
Dokumenthalter
Den Dokumenthalter aus der Instru‐
mententafel ziehen, indem Sie den
Fuß in Ihre Richtung ziehen und dann den Halter nach unten klappen.
