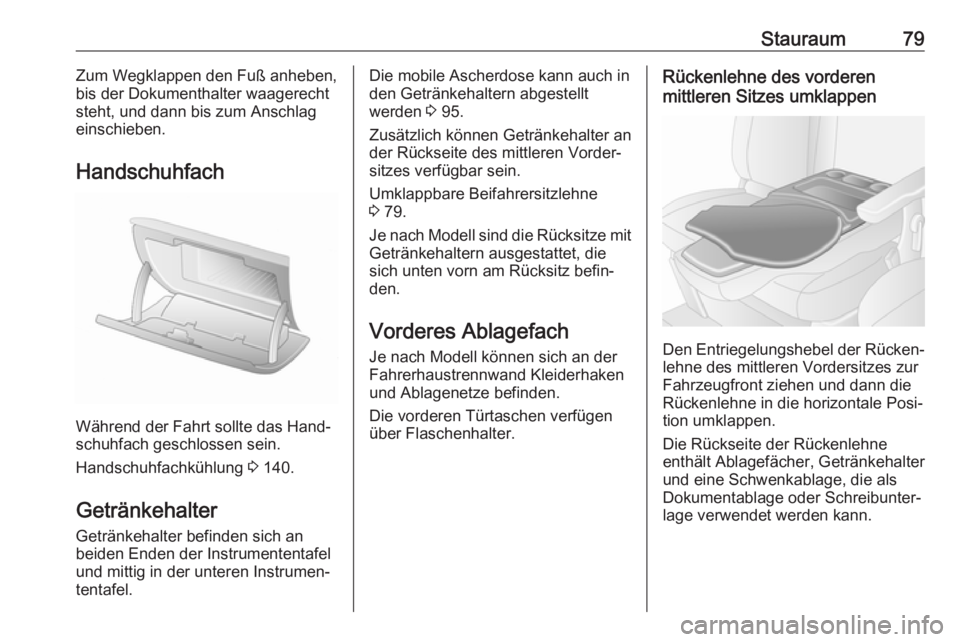

Page 81 of 285
Stauraum79Zum Wegklappen den Fuß anheben,
bis der Dokumenthalter waagerecht
steht, und dann bis zum Anschlag
einschieben.
Handschuhfach
Während der Fahrt sollte das Hand‐
schuhfach geschlossen sein.
Handschuhfachkühlung 3 140.
Getränkehalter
Getränkehalter befinden sich an
beiden Enden der Instrumententafel
und mittig in der unteren Instrumen‐
tentafel.
Die mobile Ascherdose kann auch in
den Getränkehaltern abgestellt
werden 3 95.
Zusätzlich können Getränkehalter an
der Rückseite des mittleren Vorder‐
sitzes verfügbar sein.
Umklappbare Beifahrersitzlehne
3 79.
Je nach Modell sind die Rücksitze mit Getränkehaltern ausgestattet, diesich unten vorn am Rücksitz befin‐
den.
Vorderes Ablagefach Je nach Modell können sich an der
Fahrerhaustrennwand Kleiderhaken
und Ablagenetze befinden.
Die vorderen Türtaschen verfügen
über Flaschenhalter.Rückenlehne des vorderen
mittleren Sitzes umklappen
Den Entriegelungshebel der Rücken‐
lehne des mittleren Vordersitzes zur
Fahrzeugfront ziehen und dann die
Rückenlehne in die horizontale Posi‐
tion umklappen.
Die Rückseite der Rückenlehne
enthält Ablagefächer, Getränkehalter
und eine Schwenkablage, die als
Dokumentablage oder Schreibunter‐
lage verwendet werden kann.

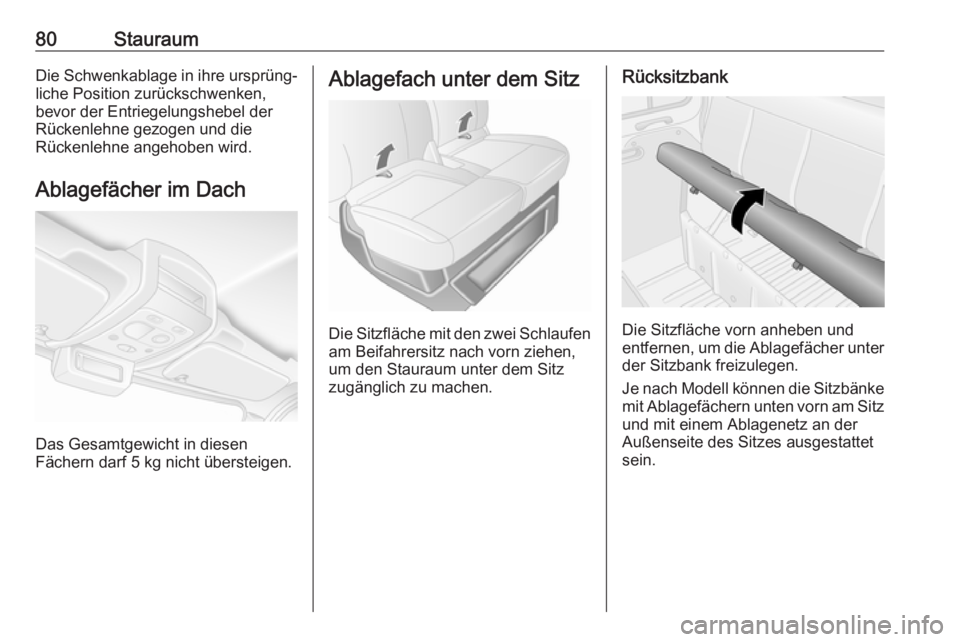

Page 82 of 285
80StauraumDie Schwenkablage in ihre ursprüng‐
liche Position zurückschwenken,
bevor der Entriegelungshebel der Rückenlehne gezogen und die
Rückenlehne angehoben wird.
Ablagefächer im Dach
Das Gesamtgewicht in diesen
Fächern darf 5 kg nicht übersteigen.
Ablagefach unter dem Sitz
Die Sitzfläche mit den zwei Schlaufen
am Beifahrersitz nach vorn ziehen,
um den Stauraum unter dem Sitz zugänglich zu machen.
Rücksitzbank
Die Sitzfläche vorn anheben und
entfernen, um die Ablagefächer unter der Sitzbank freizulegen.
Je nach Modell können die Sitzbänke
mit Ablagefächern unten vorn am Sitz und mit einem Ablagenetz an der
Außenseite des Sitzes ausgestattet
sein.

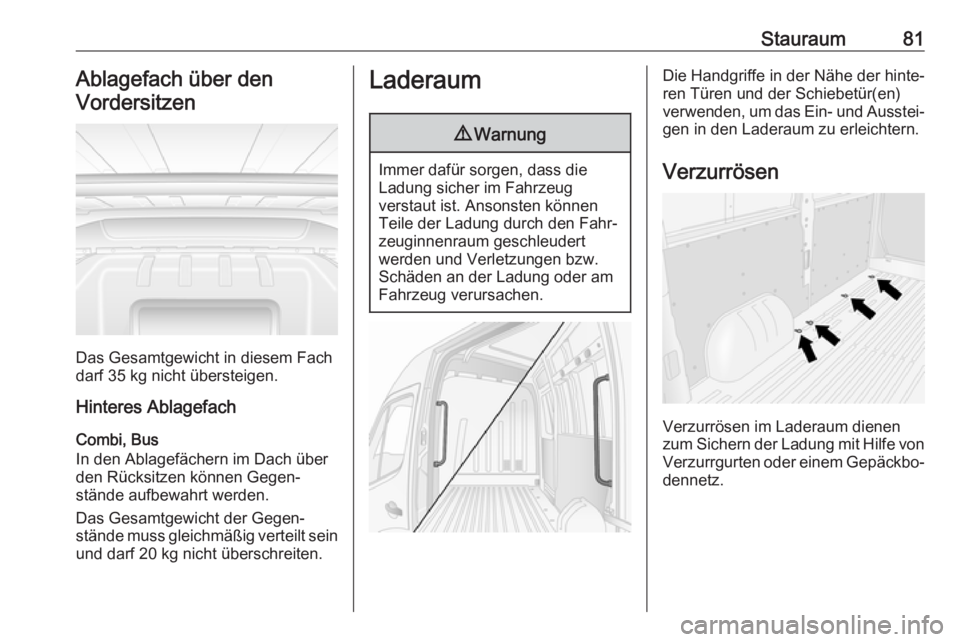

Page 83 of 285
Stauraum81Ablagefach über den
Vordersitzen
Das Gesamtgewicht in diesem Fach
darf 35 kg nicht übersteigen.
Hinteres Ablagefach
Combi, Bus
In den Ablagefächern im Dach über den Rücksitzen können Gegen‐
stände aufbewahrt werden.
Das Gesamtgewicht der Gegen‐
stände muss gleichmäßig verteilt sein und darf 20 kg nicht überschreiten.
Laderaum9 Warnung
Immer dafür sorgen, dass die
Ladung sicher im Fahrzeug
verstaut ist. Ansonsten können Teile der Ladung durch den Fahr‐
zeuginnenraum geschleudert
werden und Verletzungen bzw.
Schäden an der Ladung oder am
Fahrzeug verursachen.
Die Handgriffe in der Nähe der hinte‐
ren Türen und der Schiebetür(en)
verwenden, um das Ein- und Ausstei‐ gen in den Laderaum zu erleichtern.
Verzurrösen
Verzurrösen im Laderaum dienen
zum Sichern der Ladung mit Hilfe von
Verzurrgurten oder einem Gepäckbo‐
dennetz.

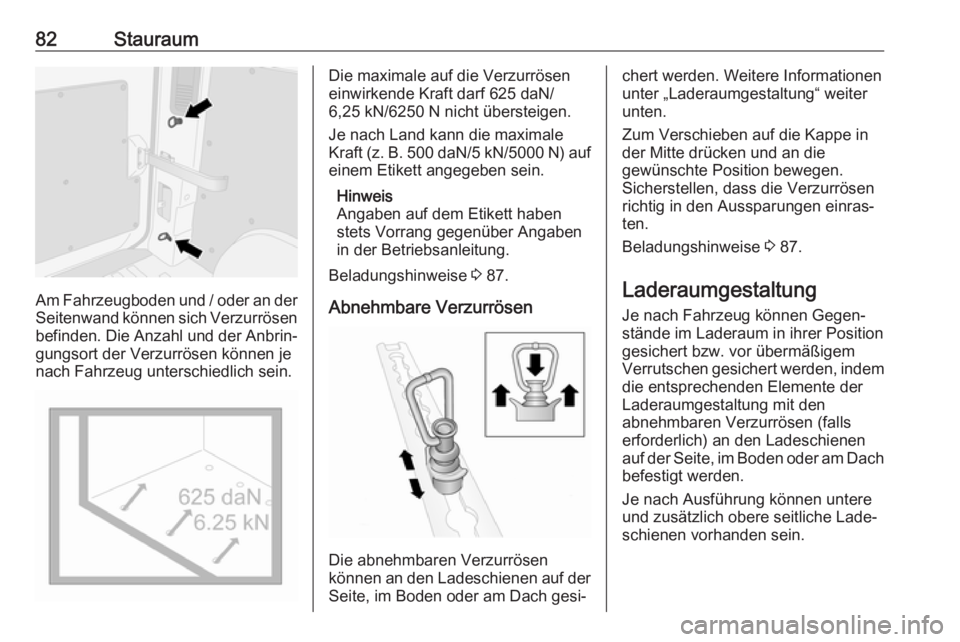

Page 84 of 285
82Stauraum
Am Fahrzeugboden und / oder an derSeitenwand können sich Verzurrösen
befinden. Die Anzahl und der Anbrin‐ gungsort der Verzurrösen können je
nach Fahrzeug unterschiedlich sein.
Die maximale auf die Verzurrösen
einwirkende Kraft darf 625 daN/ 6,25 kN/6250 N nicht übersteigen.
Je nach Land kann die maximale
Kraft (z. B. 500 daN /5 kN /5000 N) auf
einem Etikett angegeben sein.
Hinweis
Angaben auf dem Etikett haben
stets Vorrang gegenüber Angaben
in der Betriebsanleitung.
Beladungshinweise 3 87.
Abnehmbare Verzurrösen
Die abnehmbaren Verzurrösen
können an den Ladeschienen auf der Seite, im Boden oder am Dach gesi‐
chert werden. Weitere Informationen
unter „Laderaumgestaltung“ weiter
unten.
Zum Verschieben auf die Kappe in
der Mitte drücken und an die
gewünschte Position bewegen.
Sicherstellen, dass die Verzurrösen
richtig in den Aussparungen einras‐
ten.
Beladungshinweise 3 87.
Laderaumgestaltung
Je nach Fahrzeug können Gegen‐
stände im Laderaum in ihrer Position
gesichert bzw. vor übermäßigem
Verrutschen gesichert werden, indem
die entsprechenden Elemente der
Laderaumgestaltung mit den
abnehmbaren Verzurrösen (falls
erforderlich) an den Ladeschienen
auf der Seite, im Boden oder am Dach
befestigt werden.
Je nach Ausführung können untere
und zusätzlich obere seitliche Lade‐
schienen vorhanden sein.

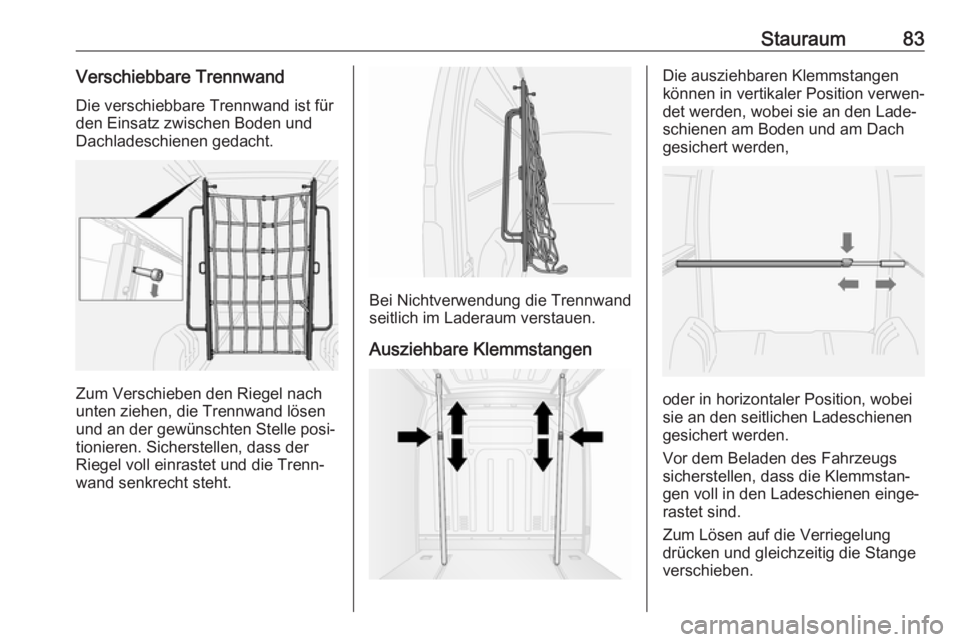

Page 85 of 285
Stauraum83Verschiebbare Trennwand
Die verschiebbare Trennwand ist für
den Einsatz zwischen Boden und Dachladeschienen gedacht.
Zum Verschieben den Riegel nach
unten ziehen, die Trennwand lösen
und an der gewünschten Stelle posi‐
tionieren. Sicherstellen, dass der
Riegel voll einrastet und die Trenn‐
wand senkrecht steht.
Bei Nichtverwendung die Trennwand
seitlich im Laderaum verstauen.
Ausziehbare Klemmstangen
Die ausziehbaren Klemmstangen
können in vertikaler Position verwen‐
det werden, wobei sie an den Lade‐
schienen am Boden und am Dach
gesichert werden,
oder in horizontaler Position, wobei
sie an den seitlichen Ladeschienen
gesichert werden.
Vor dem Beladen des Fahrzeugs
sicherstellen, dass die Klemmstan‐
gen voll in den Ladeschienen einge‐
rastet sind.
Zum Lösen auf die Verriegelung
drücken und gleichzeitig die Stange verschieben.

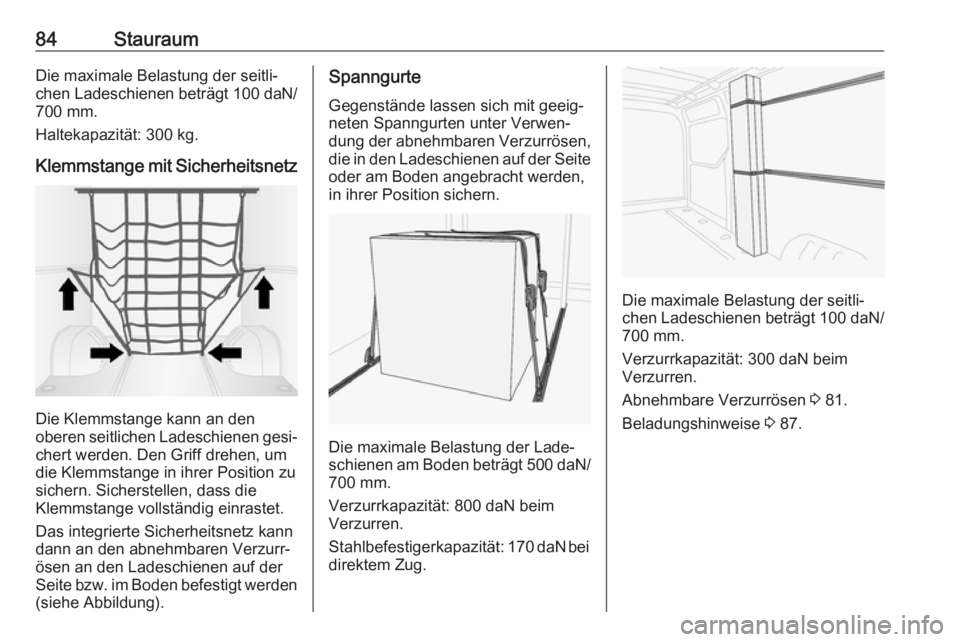

Page 86 of 285
84StauraumDie maximale Belastung der seitli‐chen Ladeschienen beträgt 100 daN/
700 mm.
Haltekapazität: 300 kg.
Klemmstange mit Sicherheitsnetz
Die Klemmstange kann an den
oberen seitlichen Ladeschienen gesi‐
chert werden. Den Griff drehen, um die Klemmstange in ihrer Position zu
sichern. Sicherstellen, dass die
Klemmstange vollständig einrastet.
Das integrierte Sicherheitsnetz kann
dann an den abnehmbaren Verzurr‐
ösen an den Ladeschienen auf der
Seite bzw. im Boden befestigt werden (siehe Abbildung).
Spanngurte
Gegenstände lassen sich mit geeig‐
neten Spanngurten unter Verwen‐
dung der abnehmbaren Verzurrösen, die in den Ladeschienen auf der Seite
oder am Boden angebracht werden,
in ihrer Position sichern.
Die maximale Belastung der Lade‐
schienen am Boden beträgt 500 daN /
700 mm.
Verzurrkapazität: 800 daN beim
Verzurren.
Stahlbefestigerkapazität: 170 daN bei
direktem Zug.
Die maximale Belastung der seitli‐ chen Ladeschienen beträgt 100 daN/
700 mm.
Verzurrkapazität: 300 daN beim Verzurren.
Abnehmbare Verzurrösen 3 81.
Beladungshinweise 3 87.

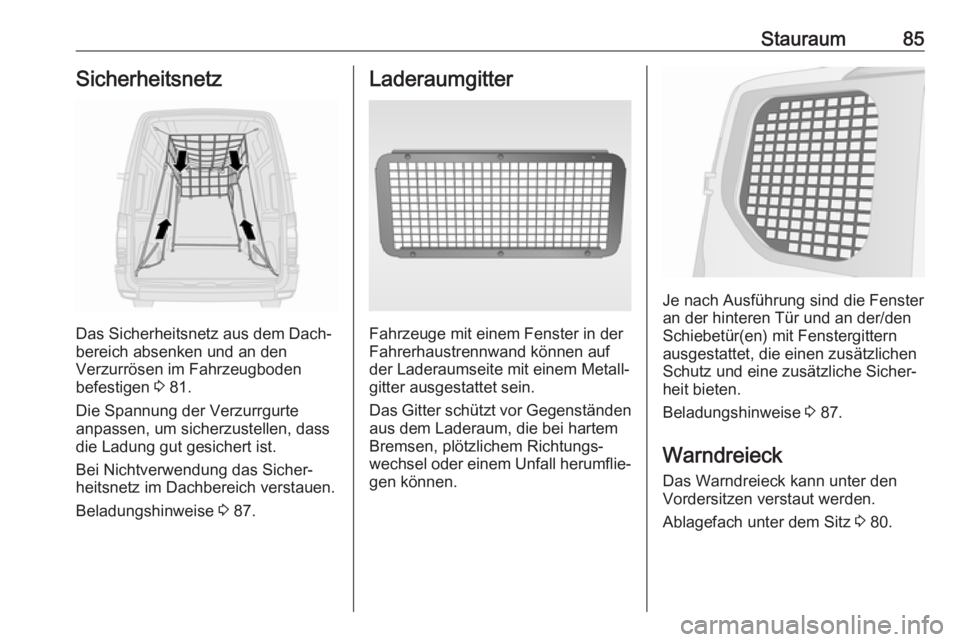

Page 87 of 285
Stauraum85Sicherheitsnetz
Das Sicherheitsnetz aus dem Dach‐
bereich absenken und an den
Verzurrösen im Fahrzeugboden
befestigen 3 81.
Die Spannung der Verzurrgurte
anpassen, um sicherzustellen, dass
die Ladung gut gesichert ist.
Bei Nichtverwendung das Sicher‐
heitsnetz im Dachbereich verstauen.
Beladungshinweise 3 87.
Laderaumgitter
Fahrzeuge mit einem Fenster in der
Fahrerhaustrennwand können auf
der Laderaumseite mit einem Metall‐
gitter ausgestattet sein.
Das Gitter schützt vor Gegenständen aus dem Laderaum, die bei hartem
Bremsen, plötzlichem Richtungs‐
wechsel oder einem Unfall herumflie‐
gen können.
Je nach Ausführung sind die Fenster
an der hinteren Tür und an der/den
Schiebetür(en) mit Fenstergittern ausgestattet, die einen zusätzlichen
Schutz und eine zusätzliche Sicher‐
heit bieten.
Beladungshinweise 3 87.
Warndreieck
Das Warndreieck kann unter den
Vordersitzen verstaut werden.
Ablagefach unter dem Sitz 3 80.

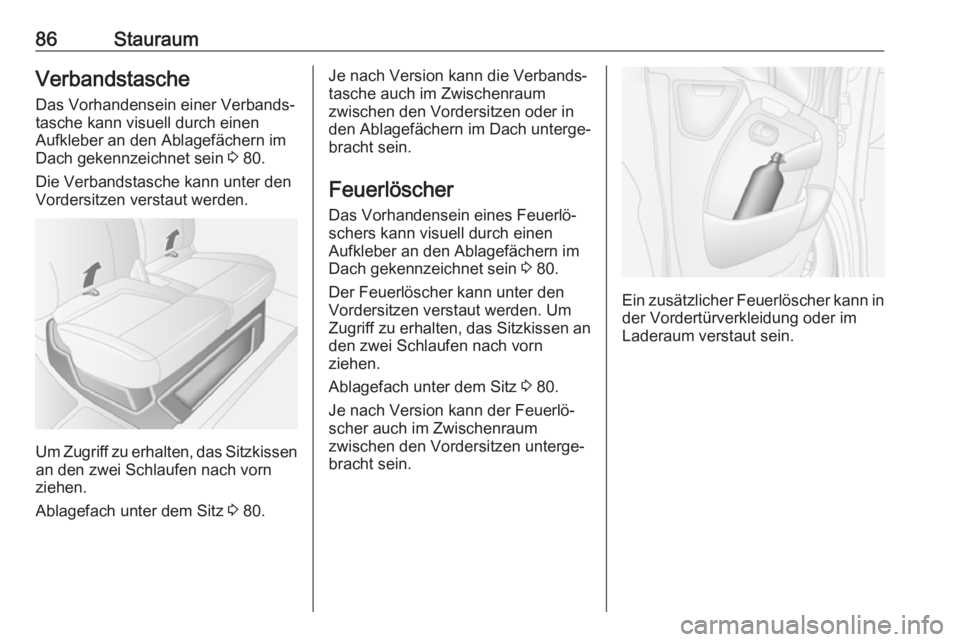

Page 88 of 285
86StauraumVerbandstascheDas Vorhandensein einer Verbands‐
tasche kann visuell durch einen
Aufkleber an den Ablagefächern im
Dach gekennzeichnet sein 3 80.
Die Verbandstasche kann unter den
Vordersitzen verstaut werden.
Um Zugriff zu erhalten, das Sitzkissen an den zwei Schlaufen nach vorn
ziehen.
Ablagefach unter dem Sitz 3 80.
Je nach Version kann die Verbands‐
tasche auch im Zwischenraum
zwischen den Vordersitzen oder in
den Ablagefächern im Dach unterge‐
bracht sein.
Feuerlöscher
Das Vorhandensein eines Feuerlö‐
schers kann visuell durch einen
Aufkleber an den Ablagefächern im
Dach gekennzeichnet sein 3 80.
Der Feuerlöscher kann unter den Vordersitzen verstaut werden. Um Zugriff zu erhalten, das Sitzkissen an
den zwei Schlaufen nach vorn
ziehen.
Ablagefach unter dem Sitz 3 80.
Je nach Version kann der Feuerlö‐ scher auch im Zwischenraum
zwischen den Vordersitzen unterge‐
bracht sein.
Ein zusätzlicher Feuerlöscher kann in der Vordertürverkleidung oder im
Laderaum verstaut sein.
Page 89 of 285
Stauraum87Dachgepäckträger
Aus Sicherheitsgründen und zur
Vermeidung von Dachbeschädigun‐
gen empfehlen wir, das für Ihr Fahr‐
zeug zugelassene Dachgepäckträ‐
gersystem zu verwenden.
Einbauanleitung beachten und Dach‐
gepäckträger abnehmen, wenn er
nicht gebraucht wird.Beladungshinweise
● Schwere Gegenstände sollten möglichst weit vorn in den Lade‐
raum gelegt und die Ladung
sollte gleichmäßig verteilt
werden. Bei stapelbaren Gegen‐
ständen schwerere nach unten
legen.
● Gegenstände mit Verzurrgurten an Verzurrösen sichern 3 81.
● Gegenstände in ihrer Position sichern bzw. Lasten vor übermä‐ßigem Verrutschen sichern,
indem die zusätzlichen Lade‐
raumgestaltungsoptionen mit
den Verzurrösen an den Lade‐
schienen befestigt werden.
Laderaumgestaltung 3 82.
● Lose Gegenstände im Laderaum
gegen Verrutschen sichern.
● Die Ladung darf nicht die Bedie‐ nung der Pedale, der Park‐
bremse und des Wählhebels
behindern oder die Bewegungs‐ freiheit des Fahrers einschrän‐ken. Keine ungesicherten
Gegenstände im Innenraum
ablegen.
● Nicht mit geöffnetem Laderaum fahren. Außerdem ist das Kenn‐zeichen nur erkennbar und
korrekt erleuchtet, wenn die
Türen geschlossen sind.9 Warnung
Immer dafür sorgen, dass die
Ladung sicher im Fahrzeug
verstaut ist. Ansonsten können Teile der Ladung durch den Fahr‐
zeuginnenraum geschleudert
werden und Verletzungen bzw.
Schäden an der Ladung oder am
Fahrzeug verursachen.
● Die Zuladung ist die Differenz zwischen dem zulässigen
Gesamtgewicht (siehe Typschild
3 243) und dem EU-Leerge‐
wicht.
Zum Berechnen der Zuladung
die Fahrzeugdaten in die
Gewichtstabelle am Anfang
dieser Bedienungsanleitung
eingeben.

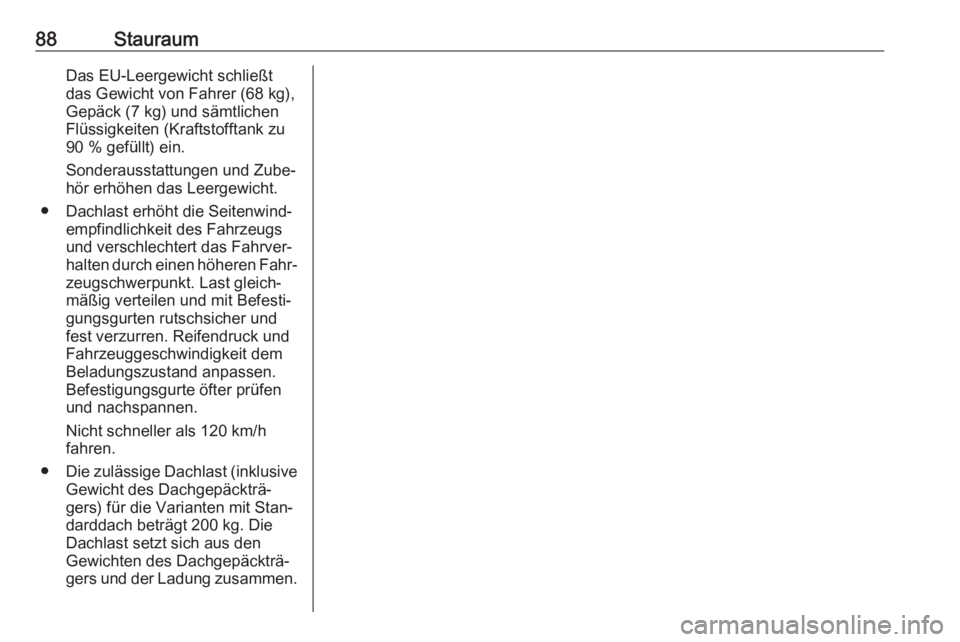

Page 90 of 285
88StauraumDas EU-Leergewicht schließt
das Gewicht von Fahrer (68 kg),
Gepäck (7 kg) und sämtlichen
Flüssigkeiten (Kraftstofftank zu
90 % gefüllt) ein.
Sonderausstattungen und Zube‐ hör erhöhen das Leergewicht.
● Dachlast erhöht die Seitenwind‐ empfindlichkeit des Fahrzeugs
und verschlechtert das Fahrver‐
halten durch einen höheren Fahr‐ zeugschwerpunkt. Last gleich‐
mäßig verteilen und mit Befesti‐ gungsgurten rutschsicher undfest verzurren. Reifendruck und
Fahrzeuggeschwindigkeit dem
Beladungszustand anpassen.
Befestigungsgurte öfter prüfen
und nachspannen.
Nicht schneller als 120 km/h
fahren.
● Die zulässige Dachlast (inklusive
Gewicht des Dachgepäckträ‐
gers) für die Varianten mit Stan‐ darddach beträgt 200 kg. Die
Dachlast setzt sich aus den
Gewichten des Dachgepäckträ‐
gers und der Ladung zusammen.
