OPEL MOVANO_B 2018.5 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2018.5, Model line: MOVANO_B, Model: OPEL MOVANO_B 2018.5Pages: 285, PDF-Größe: 6.46 MB
Page 61 of 285

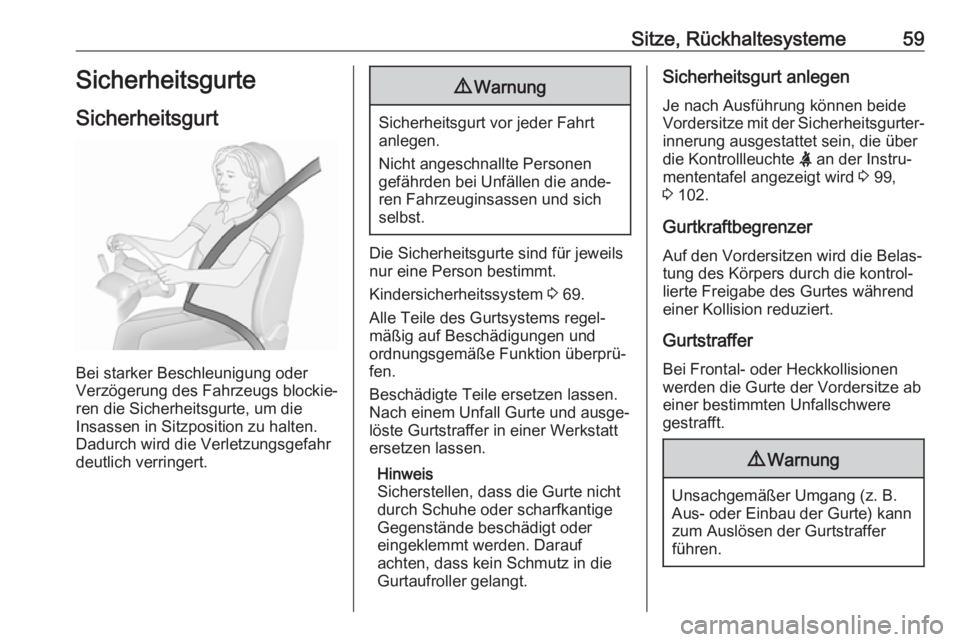

Sitze, Rückhaltesysteme59Sicherheitsgurte
Sicherheitsgurt
Bei starker Beschleunigung oder
Verzögerung des Fahrzeugs blockie‐
ren die Sicherheitsgurte, um die
Insassen in Sitzposition zu halten.
Dadurch wird die Verletzungsgefahr
deutlich verringert.
9 Warnung
Sicherheitsgurt vor jeder Fahrt
anlegen.
Nicht angeschnallte Personen
gefährden bei Unfällen die ande‐ ren Fahrzeuginsassen und sich
selbst.
Die Sicherheitsgurte sind für jeweils
nur eine Person bestimmt.
Kindersicherheitssystem 3 69.
Alle Teile des Gurtsystems regel‐ mäßig auf Beschädigungen und
ordnungsgemäße Funktion überprü‐
fen.
Beschädigte Teile ersetzen lassen.
Nach einem Unfall Gurte und ausge‐
löste Gurtstraffer in einer Werkstatt
ersetzen lassen.
Hinweis
Sicherstellen, dass die Gurte nicht
durch Schuhe oder scharfkantige
Gegenstände beschädigt oder
eingeklemmt werden. Darauf
achten, dass kein Schmutz in die
Gurtaufroller gelangt.
Sicherheitsgurt anlegen
Je nach Ausführung können beide
Vordersitze mit der Sicherheitsgurter‐ innerung ausgestattet sein, die über
die Kontrollleuchte X an der Instru‐
mententafel angezeigt wird 3 99,
3 102.
Gurtkraftbegrenzer Auf den Vordersitzen wird die Belas‐tung des Körpers durch die kontrol‐
lierte Freigabe des Gurtes während
einer Kollision reduziert.
Gurtstraffer
Bei Frontal- oder Heckkollisionen
werden die Gurte der Vordersitze ab
einer bestimmten Unfallschwere
gestrafft.9 Warnung
Unsachgemäßer Umgang (z. B.
Aus- oder Einbau der Gurte) kann zum Auslösen der Gurtstraffer
führen.
Page 62 of 285

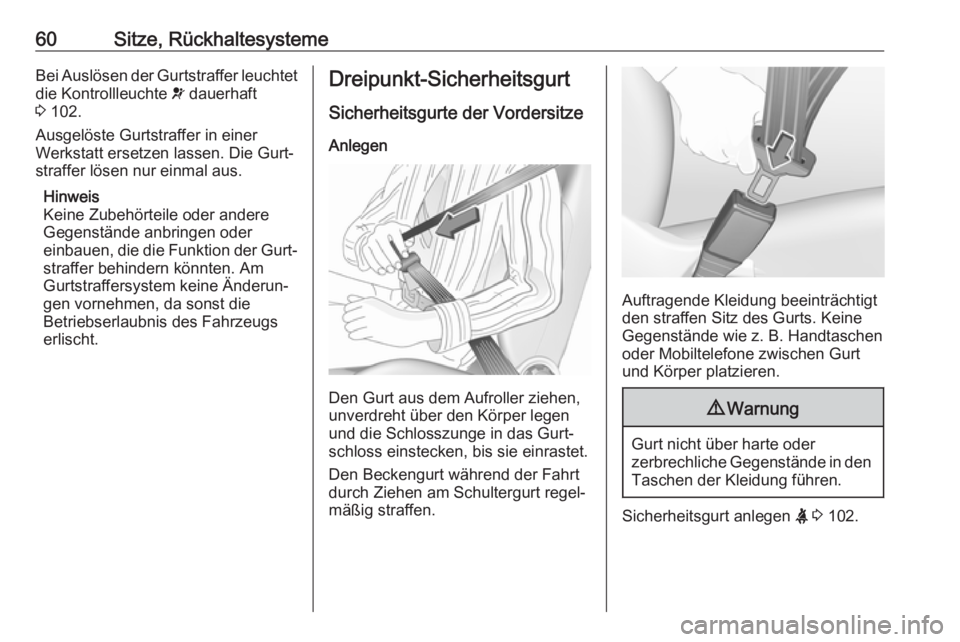

60Sitze, RückhaltesystemeBei Auslösen der Gurtstraffer leuchtetdie Kontrollleuchte v dauerhaft
3 102.
Ausgelöste Gurtstraffer in einer
Werkstatt ersetzen lassen. Die Gurt‐
straffer lösen nur einmal aus.
Hinweis
Keine Zubehörteile oder andere
Gegenstände anbringen oder
einbauen, die die Funktion der Gurt‐ straffer behindern könnten. Am
Gurtstraffersystem keine Änderun‐
gen vornehmen, da sonst die
Betriebserlaubnis des Fahrzeugs
erlischt.Dreipunkt-Sicherheitsgurt
Sicherheitsgurte der VordersitzeAnlegen
Den Gurt aus dem Aufroller ziehen,
unverdreht über den Körper legen und die Schlosszunge in das Gurt‐
schloss einstecken, bis sie einrastet.
Den Beckengurt während der Fahrt
durch Ziehen am Schultergurt regel‐
mäßig straffen.
Auftragende Kleidung beeinträchtigt den straffen Sitz des Gurts. Keine
Gegenstände wie z. B. Handtaschen
oder Mobiltelefone zwischen Gurt
und Körper platzieren.
9 Warnung
Gurt nicht über harte oder
zerbrechliche Gegenstände in den Taschen der Kleidung führen.
Sicherheitsgurt anlegen X 3 102.
Page 63 of 285

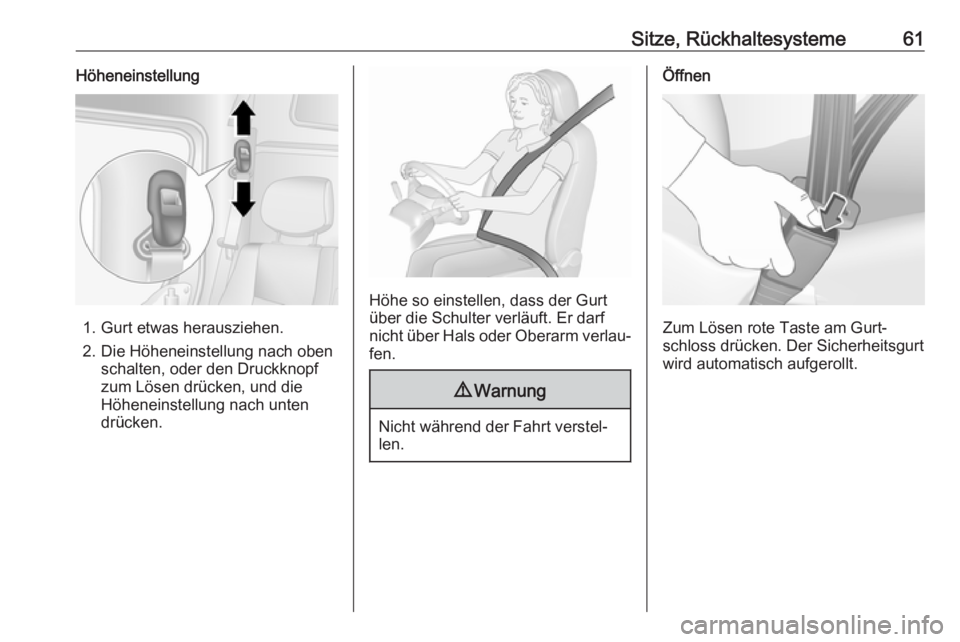

Sitze, Rückhaltesysteme61Höheneinstellung
1. Gurt etwas herausziehen.
2. Die Höheneinstellung nach oben schalten, oder den Druckknopf
zum Lösen drücken, und die
Höheneinstellung nach unten
drücken.
Höhe so einstellen, dass der Gurt
über die Schulter verläuft. Er darf
nicht über Hals oder Oberarm verlau‐ fen.
9 Warnung
Nicht während der Fahrt verstel‐
len.
Öffnen
Zum Lösen rote Taste am Gurt‐
schloss drücken. Der Sicherheitsgurt
wird automatisch aufgerollt.
Page 64 of 285

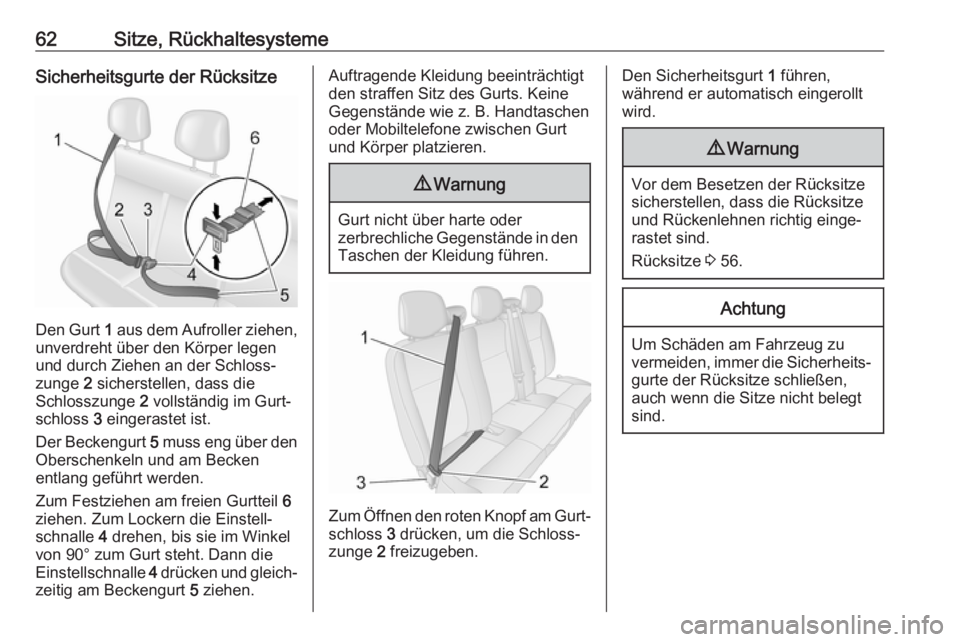

62Sitze, RückhaltesystemeSicherheitsgurte der Rücksitze
Den Gurt 1 aus dem Aufroller ziehen,
unverdreht über den Körper legen
und durch Ziehen an der Schloss‐ zunge 2 sicherstellen, dass die
Schlosszunge 2 vollständig im Gurt‐
schloss 3 eingerastet ist.
Der Beckengurt 5 muss eng über den
Oberschenkeln und am Becken
entlang geführt werden.
Zum Festziehen am freien Gurtteil 6
ziehen. Zum Lockern die Einstell‐
schnalle 4 drehen, bis sie im Winkel
von 90° zum Gurt steht. Dann die Einstellschnalle 4 drücken und gleich‐
zeitig am Beckengurt 5 ziehen.
Auftragende Kleidung beeinträchtigt
den straffen Sitz des Gurts. Keine
Gegenstände wie z. B. Handtaschen
oder Mobiltelefone zwischen Gurt
und Körper platzieren.9 Warnung
Gurt nicht über harte oder
zerbrechliche Gegenstände in den Taschen der Kleidung führen.
Zum Öffnen den roten Knopf am Gurt‐
schloss 3 drücken, um die Schloss‐
zunge 2 freizugeben.
Den Sicherheitsgurt 1 führen,
während er automatisch eingerollt
wird.9 Warnung
Vor dem Besetzen der Rücksitze
sicherstellen, dass die Rücksitze
und Rückenlehnen richtig einge‐
rastet sind.
Rücksitze 3 56.
Achtung
Um Schäden am Fahrzeug zu
vermeiden, immer die Sicherheits‐
gurte der Rücksitze schließen,
auch wenn die Sitze nicht belegt
sind.
Page 65 of 285

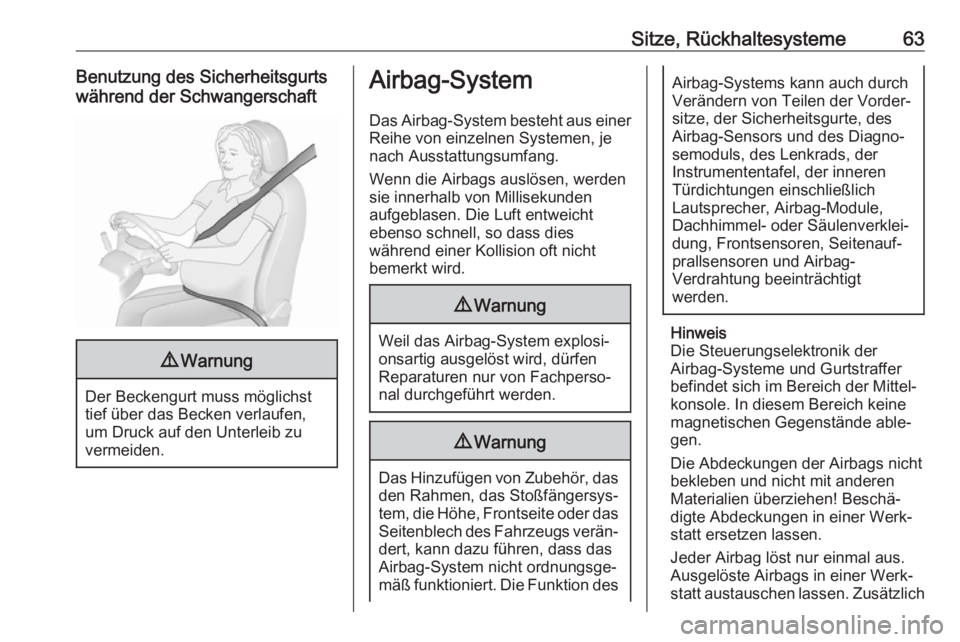

Sitze, Rückhaltesysteme63Benutzung des Sicherheitsgurts
während der Schwangerschaft9 Warnung
Der Beckengurt muss möglichst
tief über das Becken verlaufen,
um Druck auf den Unterleib zu
vermeiden.
Airbag-System
Das Airbag-System besteht aus einer
Reihe von einzelnen Systemen, je
nach Ausstattungsumfang.
Wenn die Airbags auslösen, werden
sie innerhalb von Millisekunden
aufgeblasen. Die Luft entweicht
ebenso schnell, so dass dies
während einer Kollision oft nicht
bemerkt wird.9 Warnung
Weil das Airbag-System explosi‐
onsartig ausgelöst wird, dürfen
Reparaturen nur von Fachperso‐
nal durchgeführt werden.
9 Warnung
Das Hinzufügen von Zubehör, das
den Rahmen, das Stoßfängersys‐tem, die Höhe, Frontseite oder das Seitenblech des Fahrzeugs verän‐ dert, kann dazu führen, dass das
Airbag-System nicht ordnungsge‐
mäß funktioniert. Die Funktion des
Airbag-Systems kann auch durch
Verändern von Teilen der Vorder‐
sitze, der Sicherheitsgurte, des
Airbag-Sensors und des Diagno‐
semoduls, des Lenkrads, der
Instrumententafel, der inneren
Türdichtungen einschließlich
Lautsprecher, Airbag-Module,
Dachhimmel- oder Säulenverklei‐
dung, Frontsensoren, Seitenauf‐
prallsensoren und Airbag-
Verdrahtung beeinträchtigt
werden.
Hinweis
Die Steuerungselektronik der
Airbag-Systeme und Gurtstraffer
befindet sich im Bereich der Mittel‐
konsole. In diesem Bereich keine
magnetischen Gegenstände able‐ gen.
Die Abdeckungen der Airbags nicht
bekleben und nicht mit anderen
Materialien überziehen! Beschä‐
digte Abdeckungen in einer Werk‐
statt ersetzen lassen.
Jeder Airbag löst nur einmal aus.
Ausgelöste Airbags in einer Werk‐
statt austauschen lassen. Zusätzlich
Page 66 of 285

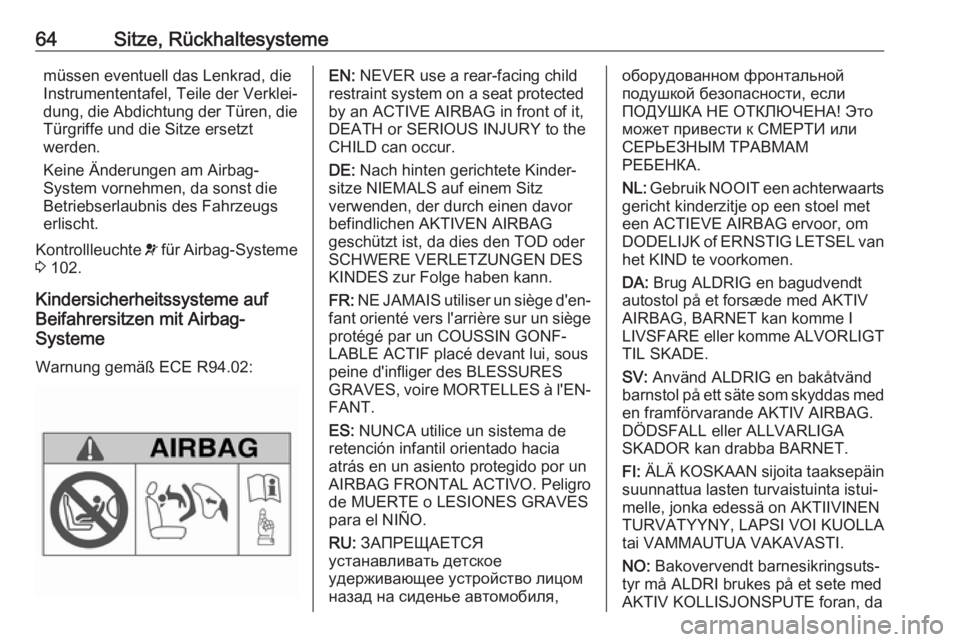

64Sitze, Rückhaltesystememüssen eventuell das Lenkrad, die
Instrumententafel, Teile der Verklei‐
dung, die Abdichtung der Türen, die Türgriffe und die Sitze ersetzt
werden.
Keine Änderungen am Airbag-
System vornehmen, da sonst die
Betriebserlaubnis des Fahrzeugs
erlischt.
Kontrollleuchte v für Airbag-Systeme
3 102.
Kindersicherheitssysteme auf
Beifahrersitzen mit Airbag-
Systeme
Warnung gemäß ECE R94.02:EN: NEVER use a rear-facing child
restraint system on a seat protected
by an ACTIVE AIRBAG in front of it,
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège
protégé par un COUSSIN GONF‐
LABLE ACTIF placé devant lui, sous
peine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐ FANT.
ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un
AIRBAG FRONTAL ACTIVO. Peligro
de MUERTE o LESIONES GRAVES para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.
DA: Brug ALDRIG en bagudvendt
autostol på et forsæde med AKTIV
AIRBAG, BARNET kan komme I
LIVSFARE eller komme ALVORLIGT
TIL SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA
SKADOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsuts‐
tyr må ALDRI brukes på et sete med
AKTIV KOLLISJONSPUTE foran, da
Page 67 of 285

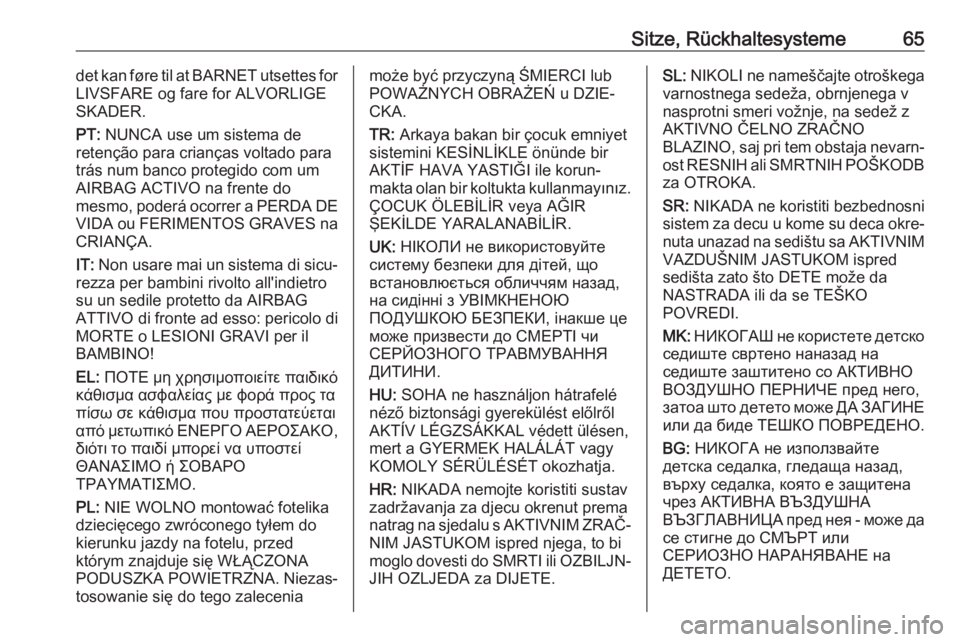

Sitze, Rückhaltesysteme65det kan føre til at BARNET utsettes for
LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de
retenção para crianças voltado para
trás num banco protegido com um
AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.
IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG
ATTIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ, διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA
PODUSZKA POWIETRZNA. Niezas‐
tosowanie się do tego zaleceniamoże być przyczyną ŚMIERCI lub
POWAŻNYCH OBRAŻEŃ u DZIE‐
CKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız. ÇOCUK ÖLEBİLİR veya AĞIR
ŞEKİLDE YARALANABİLİR.
UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐ NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐
JIH OZLJEDA za DIJETE.SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO
BLAZINO, saj pri tem obstaja nevarn‐ ost RESNIH ali SMRTNIH POŠKODB
za OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred
sedišta zato što DETE može da
NASTRADA ili da se TEŠKO
POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО
ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ
или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
Page 68 of 285

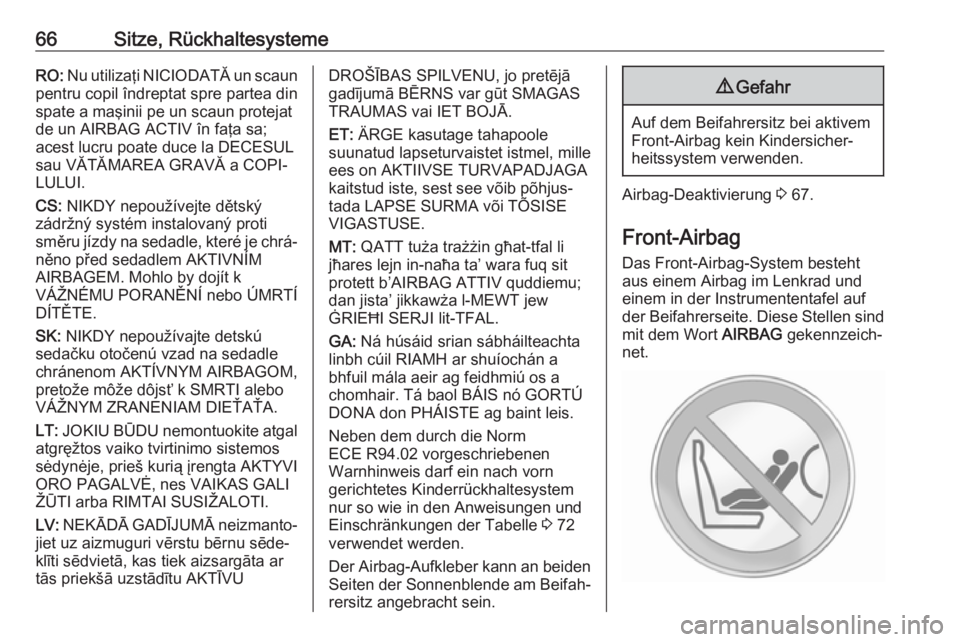

66Sitze, RückhaltesystemeRO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐
něno před sedadlem AKTIVNÍM
AIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ
DÍTĚTE.
SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM,
pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēde‐
klīti sēdvietā, kas tiek aizsargāta ar
tās priekšā uzstādītu AKTĪVUDROŠĪBAS SPILVENU, jo pretējā
gadījumā BĒRNS var gūt SMAGAS
TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhjus‐
tada LAPSE SURMA või TÕSISE
VIGASTUSE.
MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu; dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Neben dem durch die Norm
ECE R94.02 vorgeschriebenen
Warnhinweis darf ein nach vorn
gerichtetes Kinderrückhaltesystem
nur so wie in den Anweisungen und
Einschränkungen der Tabelle 3 72
verwendet werden.
Der Airbag-Aufkleber kann an beiden
Seiten der Sonnenblende am Beifah‐ rersitz angebracht sein.9 Gefahr
Auf dem Beifahrersitz bei aktivem
Front-Airbag kein Kindersicher‐
heitssystem verwenden.
Airbag-Deaktivierung 3 67.
Front-Airbag Das Front-Airbag-System bestehtaus einem Airbag im Lenkrad undeinem in der Instrumententafel auf
der Beifahrerseite. Diese Stellen sind
mit dem Wort AIRBAG gekennzeich‐
net.
Page 69 of 285

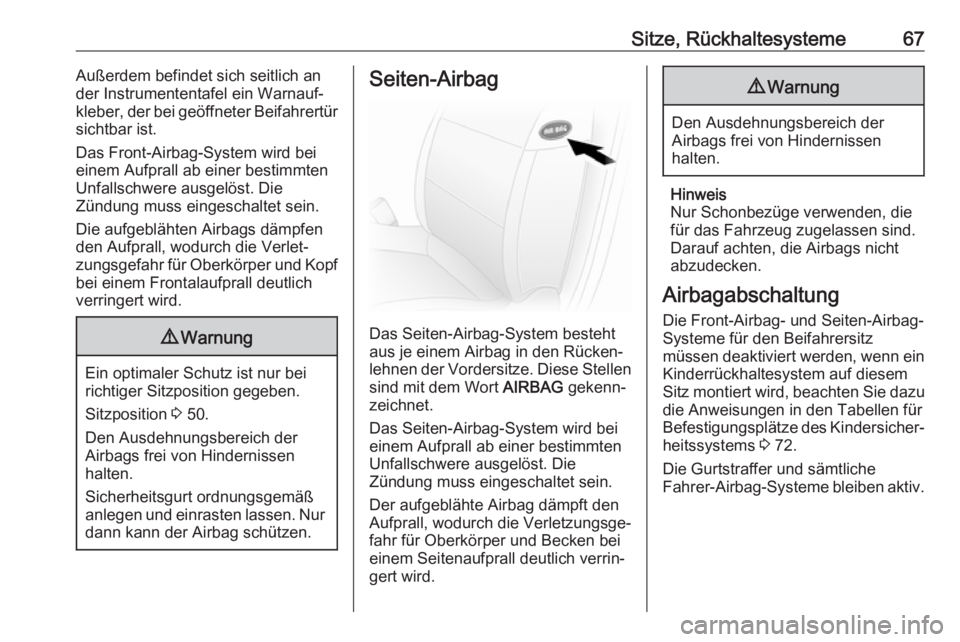

Sitze, Rückhaltesysteme67Außerdem befindet sich seitlich an
der Instrumententafel ein Warnauf‐ kleber, der bei geöffneter Beifahrertür
sichtbar ist.
Das Front-Airbag-System wird bei
einem Aufprall ab einer bestimmten
Unfallschwere ausgelöst. Die
Zündung muss eingeschaltet sein.
Die aufgeblähten Airbags dämpfen
den Aufprall, wodurch die Verlet‐
zungsgefahr für Oberkörper und Kopf bei einem Frontalaufprall deutlich
verringert wird.9 Warnung
Ein optimaler Schutz ist nur bei
richtiger Sitzposition gegeben.
Sitzposition 3 50.
Den Ausdehnungsbereich der
Airbags frei von Hindernissen
halten.
Sicherheitsgurt ordnungsgemäß anlegen und einrasten lassen. Nur dann kann der Airbag schützen.
Seiten-Airbag
Das Seiten-Airbag-System besteht
aus je einem Airbag in den Rücken‐
lehnen der Vordersitze. Diese Stellen
sind mit dem Wort AIRBAG gekenn‐
zeichnet.
Das Seiten-Airbag-System wird bei
einem Aufprall ab einer bestimmten
Unfallschwere ausgelöst. Die
Zündung muss eingeschaltet sein.
Der aufgeblähte Airbag dämpft den
Aufprall, wodurch die Verletzungsge‐
fahr für Oberkörper und Becken bei
einem Seitenaufprall deutlich verrin‐
gert wird.
9 Warnung
Den Ausdehnungsbereich der
Airbags frei von Hindernissen
halten.
Hinweis
Nur Schonbezüge verwenden, die
für das Fahrzeug zugelassen sind.
Darauf achten, die Airbags nicht
abzudecken.
Airbagabschaltung Die Front-Airbag- und Seiten-Airbag-
Systeme für den Beifahrersitz
müssen deaktiviert werden, wenn ein
Kinderrückhaltesystem auf diesem
Sitz montiert wird, beachten Sie dazu die Anweisungen in den Tabellen für
Befestigungsplätze des Kindersicher‐
heitssystems 3 72.
Die Gurtstraffer und sämtliche Fahrer-Airbag-Systeme bleiben aktiv.
Page 70 of 285

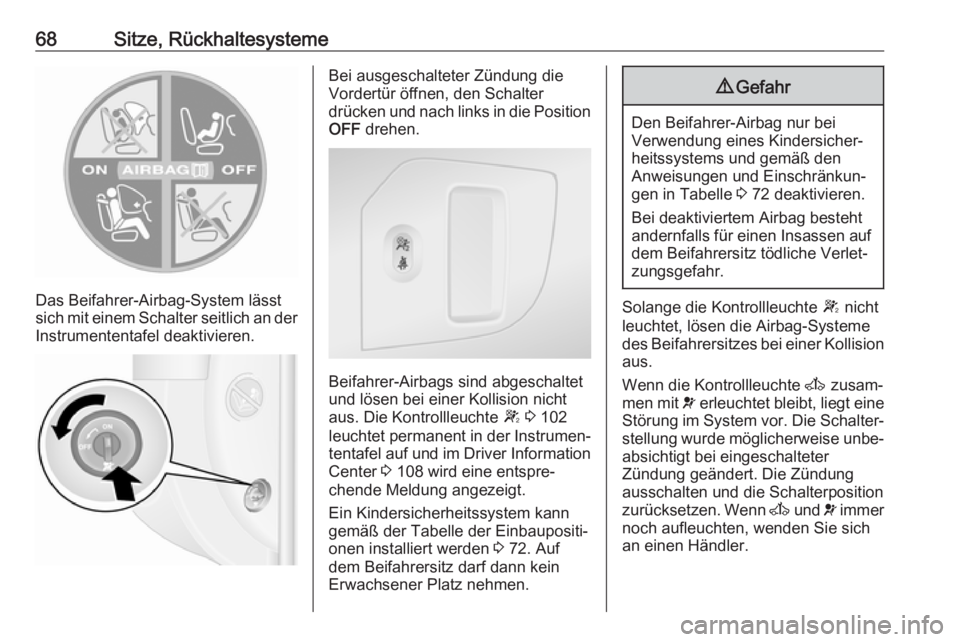

68Sitze, Rückhaltesysteme
Das Beifahrer-Airbag-System lässt
sich mit einem Schalter seitlich an der Instrumententafel deaktivieren.
Bei ausgeschalteter Zündung die
Vordertür öffnen, den Schalter
drücken und nach links in die Position OFF drehen.
Beifahrer-Airbags sind abgeschaltet
und lösen bei einer Kollision nicht
aus. Die Kontrollleuchte W 3 102
leuchtet permanent in der Instrumen‐ tentafel auf und im Driver Information
Center 3 108 wird eine entspre‐
chende Meldung angezeigt.
Ein Kindersicherheitssystem kann
gemäß der Tabelle der Einbaupositi‐
onen installiert werden 3 72. Auf
dem Beifahrersitz darf dann kein
Erwachsener Platz nehmen.
9 Gefahr
Den Beifahrer-Airbag nur bei
Verwendung eines Kindersicher‐ heitssystems und gemäß den
Anweisungen und Einschränkun‐
gen in Tabelle 3 72 deaktivieren.
Bei deaktiviertem Airbag besteht
andernfalls für einen Insassen auf dem Beifahrersitz tödliche Verlet‐
zungsgefahr.
Solange die Kontrollleuchte W nicht
leuchtet, lösen die Airbag-Systeme
des Beifahrersitzes bei einer Kollision
aus.
Wenn die Kontrollleuchte A zusam‐
men mit v erleuchtet bleibt, liegt eine
Störung im System vor. Die Schalter‐ stellung wurde möglicherweise unbe‐
absichtigt bei eingeschalteter
Zündung geändert. Die Zündung
ausschalten und die Schalterposition
zurücksetzen. Wenn A und v immer
noch aufleuchten, wenden Sie sich
an einen Händler.
