OPEL MOVANO_B 2018.5 Omaniku käsiraamat (in Estonian)

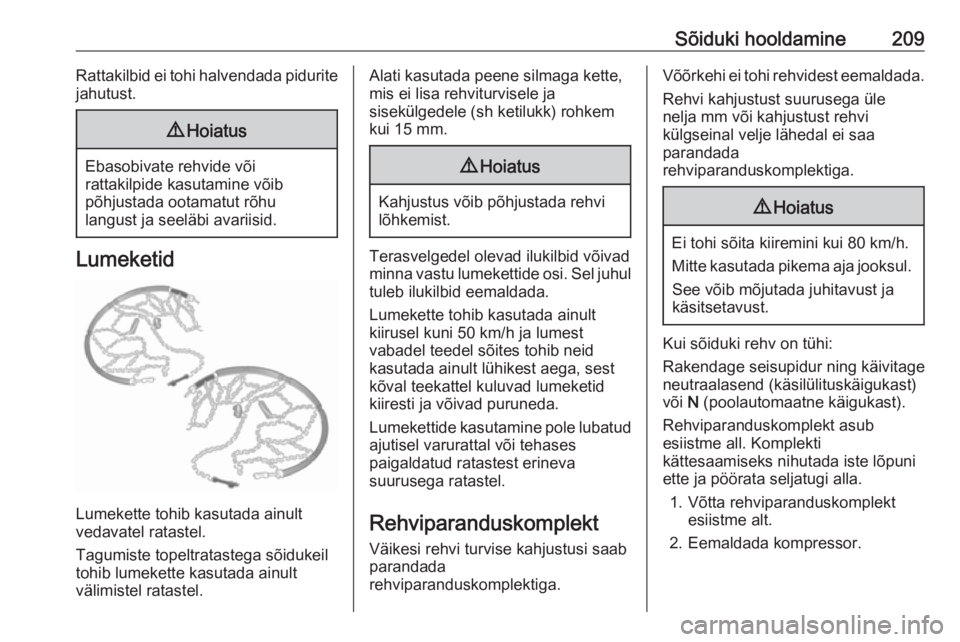

Sõiduki hooldamine209Rattakilbid ei tohi halvendada pidurite
jahutust.9 Hoiatus
Ebasobivate rehvide või
rattakilpide kasutamine võib
põhjustada ootamatut rõhu
langust ja seeläbi avariisid.
Lumeketid
Lumekette tohib kasutada ainult
vedavatel ratastel.
Tagumiste topeltratastega sõidukeil
tohib lumekette kasutada ainult
välimistel ratastel.
Alati kasutada peene silmaga kette,
mis ei lisa rehviturvisele ja
sisekülgedele (sh ketilukk) rohkem
kui 15 mm.9 Hoiatus
Kahjustus võib põhjustada rehvi
lõhkemist.
Terasvelgedel olevad ilukilbid võivad minna vastu lumekettide osi. Sel juhul
tuleb ilukilbid eemaldada.
Lumekette tohib kasutada ainult
kiirusel kuni 50 km/h ja lumest
vabadel teedel sõites tohib neid
kasutada ainult lühikest aega, sest
kõval teekattel kuluvad lumeketid kiiresti ja võivad puruneda.
Lumekettide kasutamine pole lubatud ajutisel varurattal või tehases
paigaldatud ratastest erineva
suurusega ratastel.
Rehviparanduskomplekt
Väikesi rehvi turvise kahjustusi saab
parandada
rehviparanduskomplektiga.
Võõrkehi ei tohi rehvidest eemaldada.
Rehvi kahjustust suurusega üle
nelja mm või kahjustust rehvi
külgseinal velje lähedal ei saa
parandada
rehviparanduskomplektiga.9 Hoiatus
Ei tohi sõita kiiremini kui 80 km/h.
Mitte kasutada pikema aja jooksul.
See võib mõjutada juhitavust ja
käsitsetavust.
Kui sõiduki rehv on tühi:
Rakendage seisupidur ning käivitage
neutraalasend (käsilülituskäigukast)
või N (poolautomaatne käigukast).
Rehviparanduskomplekt asub
esiistme all. Komplekti
kättesaamiseks nihutada iste lõpuni ette ja pöörata seljatugi alla.
1. Võtta rehviparanduskomplekt esiistme alt.
2. Eemaldada kompressor.

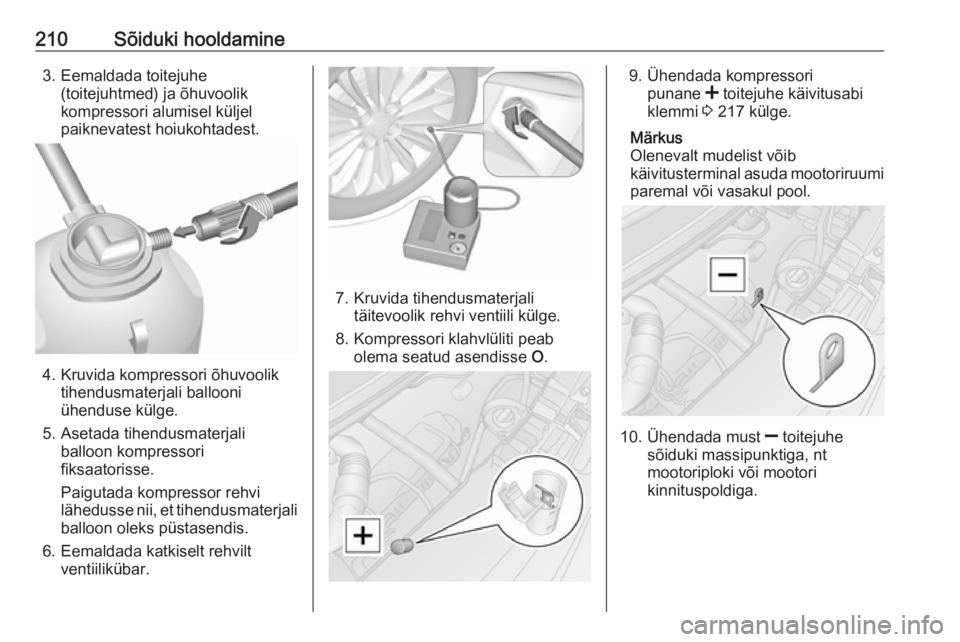

210Sõiduki hooldamine3. Eemaldada toitejuhe(toitejuhtmed) ja õhuvoolikkompressori alumisel küljel
paiknevatest hoiukohtadest.
4. Kruvida kompressori õhuvoolik tihendusmaterjali ballooni
ühenduse külge.
5. Asetada tihendusmaterjali balloon kompressori
fiksaatorisse.
Paigutada kompressor rehvi
lähedusse nii, et tihendusmaterjali
balloon oleks püstasendis.
6. Eemaldada katkiselt rehvilt ventiilikübar.
7. Kruvida tihendusmaterjali täitevoolik rehvi ventiili külge.
8. Kompressori klahvlüliti peab olema seatud asendisse O.
9. Ühendada kompressori
punane < toitejuhe käivitusabi
klemmi 3 217 külge.
Märkus
Olenevalt mudelist võib
käivitusterminal asuda mootoriruumi
paremal või vasakul pool.
10. Ühendada must ] toitejuhe
sõiduki massipunktiga, nt mootoriploki või mootorikinnituspoldiga.

Sõiduki hooldamine211Märkus
Olenevalt rehviparanduskomplektist
võib olla vajalik ühendada toitejuhe pistikupessa või sigaretisüütelisse.
Sel juhul pole olemas punast < ja
musta ] toitejuhet.
Aku tühjenemise vältimiseks
soovitame hoida mootorit
töötavana.
11. Seada klahvlüliti kompressori asendisse I. Rehvi täidetakse
tihendusmaterjaliga.
12. Kompressori manomeeter näitab lühiajaliselt rõhku kuni kuus baari .
Seejärel hakkab rõhk langema.
13. Kogu tihendusmaterjal on pumbatud rehvi sisse. Seejärel
rehv survestatakse.
14. Ettenähtud rehvirõhk peaks olema saavutatav
10 minuti jooksul.
Rehvirõhk 3 248.
Pärast õige rõhu saavutamist
lülitada kompressor välja, seades
klahvlüliti asendisse O.
Kui ettenähtud rehvirõhku ei
saavutata kümne minuti jooksul,
eemaldage
rehviparanduskomplekt. Lasta
sõidukil ühe rehvipöörde (umbes
2 m) võrra edasi liikuda.
Taasühendage
rehviparanduskomplekt ja jätkake
täitmisprotseduuri kümne minuti
jooksul. Kui ettenähtud rehvirõhku ikka ei saavutata, on rehv liiga
tugevalt kahjustatud. Pöörduda
abisaamiseks hooldustöökotta.
Lasta ülemäärane rõhk rehvist välja rehvirõhu näidiku kõrval
oleva nupu abil.
Mitte hoida kompressorit töös
kauem kui kümme minutit.
15. Eemaldada rehviparanduskomplekt.
16. Eemaldada üleliigne tihendusvahend riidelapi abil.
17. Võtta rehviparanduskomplektist maksimaalse lubatud kiiruse silt ja
kinnitada juhi vaatevälja.
18. Kruvida tihendusmaterjali täitevoolik tihendusmaterjali
ballooni vaba ühenduse külge.
See hoiab ära tihendusmaterjali
väljavoolamise. Hoidke
rehviparanduskomplekti ballooni
kilekotis. Panna
rehviparanduskomplekt esiistme
all olevasse hoiukohta.

212Sõiduki hooldamine
19. Jätkata kohe sõitu, et tihendjaotuks rehvis ühtlaselt. Umbes
kümne km läbimise (kuid mitte
pikema kui kümneminutilise
sõidu) järel peatuda ja kontrollida kompressori abil rehvirõhku.
Seda tehes kruvida kompressori
õhuvoolik otse rehvi ventiili ja
kompressori külge.
20. Kui rehvirõhk on üle 3,1 bar, seada see õige väärtuseni.
Korrata toimingut, kuni
rõhulangust enam ei ole.
Kui rehvirõhk on langenud alla
3,1 bar, ei tohi sõitu jätkata.
Pöörduda abisaamiseks
hooldustöökotta.
21. Panna rehviparanduskomplekt esiistme all olevasse hoiukohta.
Märkus
Parandatud rehvi sõiduomadused
on tugevasti mõjutatud, seepärast
tuleb see rehv asendada.
Kui on kuulda ebatavalist müra või
kompressor läheb kuumaks, lülitada
kompressor vähemalt 30 minutiks
välja.
Integreeritud kaitseklapp avaneb
seitsmebaarise rõhu korral.
Jälgida komplekti aegumistähtaega. Pärast seda kuupäeva ei ole
tihendusomadused enam
garanteeritud. Pöörata tähelepanu
säilitusteabele tihendusmaterjali
balloonil.
Asendada kasutatud
tihendusmaterjali balloon.
Kahjutustada balloon vastavalt
kehtivatele seadustele.
Kompressorit ja tihendusmaterjali
saab kasutada alates temperatuurist
umbes -30 °C.Ratta vahetus
Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga 3 209.
Teha järgmised ettevalmistused ja järgida järgmist teave:
● Parkida sõiduk tasasel, kõval ja mittelibiseval pinnal. Esirattad
peavad olema otseasendis.
● Rakendage seisupidur ja esimene käik või tagasikäik
(käsilülituskäigukast) või N
(poolautomaatne käigukast).
● Lülitage välja pneumovedrustus 3 143.
● Eemaldada varuratas 3 214.
● Mitte kunagi ei tohi korraga vahetada rohkem kui üht ratast.
● Kasutada tungrauda ainult ratta vahetamiseks rehvipurunemise
korral, mitte hooajaliseks talve-
või suverehvide vahetamiseks.
● Tungraud on hooldusvaba.
● Kui pind, millel sõiduk seisab, on pehme, tuleb tungraua alla
asetada kõva plaat (max 1 cm
paksune).

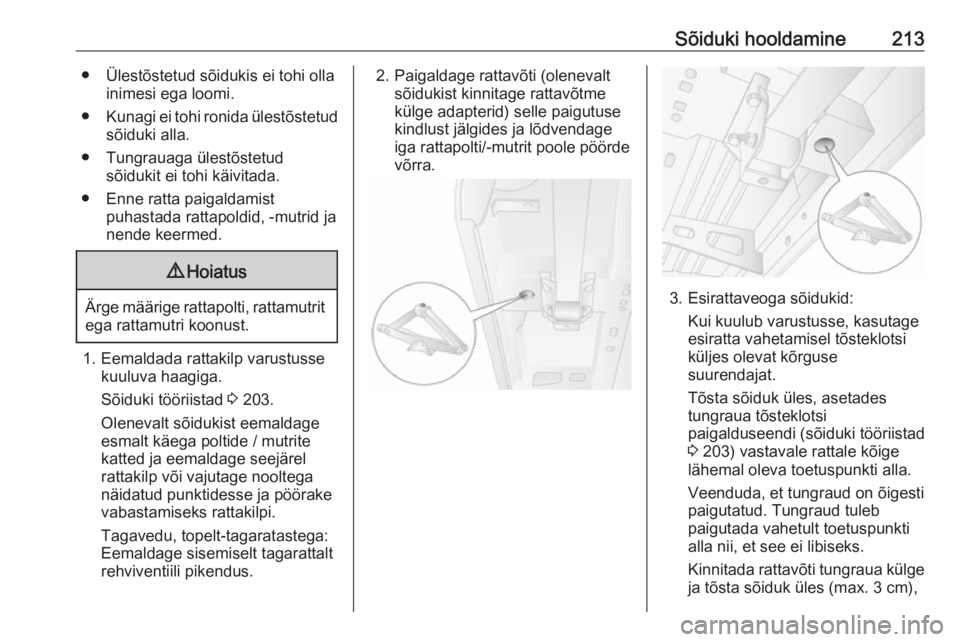

Sõiduki hooldamine213● Ülestõstetud sõidukis ei tohi ollainimesi ega loomi.
● Kunagi ei tohi ronida ülestõstetud
sõiduki alla.
● Tungrauaga ülestõstetud sõidukit ei tohi käivitada.
● Enne ratta paigaldamist puhastada rattapoldid, -mutrid ja
nende keermed.9 Hoiatus
Ärge määrige rattapolti, rattamutrit
ega rattamutri koonust.
1. Eemaldada rattakilp varustusse kuuluva haagiga.
Sõiduki tööriistad 3 203.
Olenevalt sõidukist eemaldage
esmalt käega poltide / mutrite
katted ja eemaldage seejärel
rattakilp või vajutage nooltega
näidatud punktidesse ja pöörake
vabastamiseks rattakilpi.
Tagavedu, topelt-tagaratastega:
Eemaldage sisemiselt tagarattalt
rehviventiili pikendus.
2. Paigaldage rattavõti (olenevalt sõidukist kinnitage rattavõtme
külge adapterid) selle paigutuse
kindlust jälgides ja lõdvendage
iga rattapolti/-mutrit poole pöörde
võrra.
3. Esirattaveoga sõidukid:
Kui kuulub varustusse, kasutage
esiratta vahetamisel tõsteklotsi
küljes olevat kõrguse
suurendajat.
Tõsta sõiduk üles, asetades
tungraua tõsteklotsi
paigalduseendi (sõiduki tööriistad
3 203) vastavale rattale kõige
lähemal oleva toetuspunkti alla.
Veenduda, et tungraud on õigesti
paigutatud. Tungraud tuleb
paigutada vahetult toetuspunkti
alla nii, et see ei libiseks.
Kinnitada rattavõti tungraua külge ja tõsta sõiduk üles (max. 3 cm),

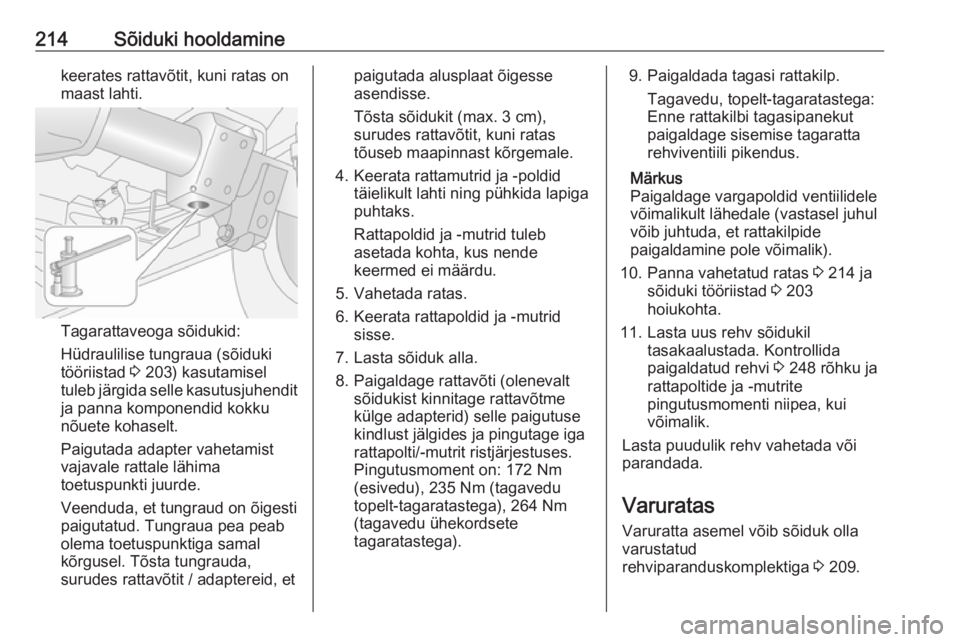

214Sõiduki hooldaminekeerates rattavõtit, kuni ratas on
maast lahti.
Tagarattaveoga sõidukid:
Hüdraulilise tungraua (sõiduki
tööriistad 3 203) kasutamisel
tuleb järgida selle kasutusjuhendit
ja panna komponendid kokku
nõuete kohaselt.
Paigutada adapter vahetamist
vajavale rattale lähima
toetuspunkti juurde.
Veenduda, et tungraud on õigesti
paigutatud. Tungraua pea peab
olema toetuspunktiga samal
kõrgusel. Tõsta tungrauda,
surudes rattavõtit / adaptereid, et
paigutada alusplaat õigesse
asendisse.
Tõsta sõidukit (max. 3 cm),
surudes rattavõtit, kuni ratas
tõuseb maapinnast kõrgemale.
4. Keerata rattamutrid ja -poldid täielikult lahti ning pühkida lapiga
puhtaks.
Rattapoldid ja -mutrid tuleb asetada kohta, kus nende
keermed ei määrdu.
5. Vahetada ratas.
6. Keerata rattapoldid ja -mutrid sisse.
7. Lasta sõiduk alla.
8. Paigaldage rattavõti (olenevalt sõidukist kinnitage rattavõtme
külge adapterid) selle paigutuse
kindlust jälgides ja pingutage iga
rattapolti/-mutrit ristjärjestuses.
Pingutusmoment on: 172 Nm
(esivedu), 235 Nm (tagavedu topelt-tagaratastega), 264 Nm
(tagavedu ühekordsete
tagaratastega).9. Paigaldada tagasi rattakilp.
Tagavedu, topelt-tagaratastega:
Enne rattakilbi tagasipanekut
paigaldage sisemise tagaratta
rehviventiili pikendus.
Märkus
Paigaldage vargapoldid ventiilidele
võimalikult lähedale (vastasel juhul
võib juhtuda, et rattakilpide
paigaldamine pole võimalik).
10. Panna vahetatud ratas 3 214 ja
sõiduki tööriistad 3 203
hoiukohta.
11. Lasta uus rehv sõidukil tasakaalustada. Kontrollida
paigaldatud rehvi 3 248 rõhku ja
rattapoltide ja -mutrite
pingutusmomenti niipea, kui
võimalik.
Lasta puudulik rehv vahetada või
parandada.
Varuratas Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga 3 209.

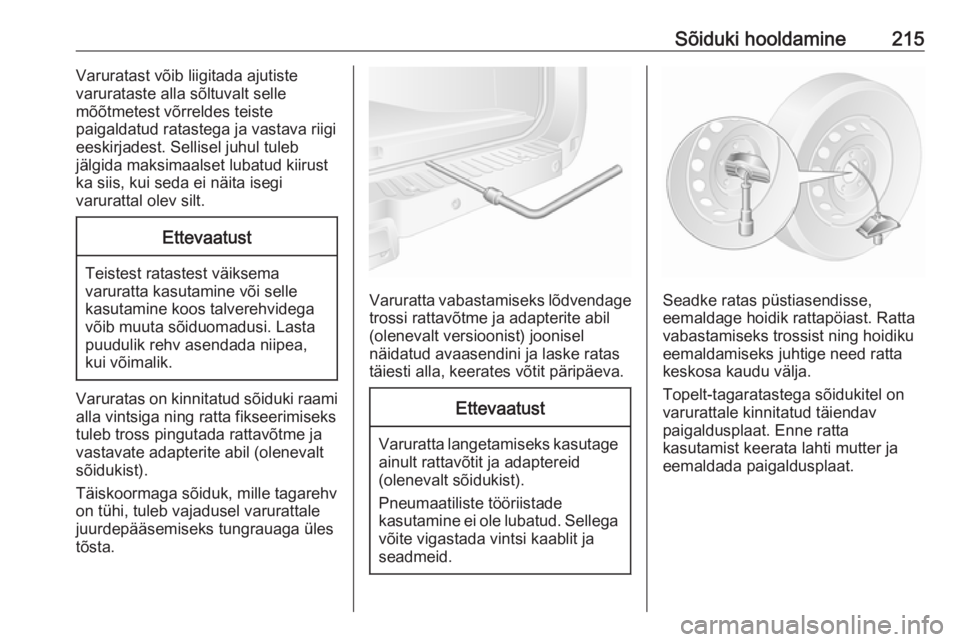

Sõiduki hooldamine215Varuratast võib liigitada ajutiste
varurataste alla sõltuvalt selle
mõõtmetest võrreldes teiste
paigaldatud ratastega ja vastava riigi
eeskirjadest. Sellisel juhul tuleb
jälgida maksimaalset lubatud kiirust
ka siis, kui seda ei näita isegi
varurattal olev silt.Ettevaatust
Teistest ratastest väiksema
varuratta kasutamine või selle
kasutamine koos talverehvidega
võib muuta sõiduomadusi. Lasta
puudulik rehv asendada niipea,
kui võimalik.
Varuratas on kinnitatud sõiduki raami
alla vintsiga ning ratta fikseerimiseks
tuleb tross pingutada rattavõtme ja
vastavate adapterite abil (olenevalt
sõidukist).
Täiskoormaga sõiduk, mille tagarehv
on tühi, tuleb vajadusel varurattale
juurdepääsemiseks tungrauaga üles
tõsta.
Varuratta vabastamiseks lõdvendage
trossi rattavõtme ja adapterite abil
(olenevalt versioonist) joonisel
näidatud avaasendini ja laske ratas
täiesti alla, keerates võtit päripäeva.
Ettevaatust
Varuratta langetamiseks kasutage ainult rattavõtit ja adaptereid
(olenevalt sõidukist).
Pneumaatiliste tööriistade
kasutamine ei ole lubatud. Sellega
võite vigastada vintsi kaablit ja
seadmeid.
Seadke ratas püstiasendisse,
eemaldage hoidik rattapöiast. Ratta
vabastamiseks trossist ning hoidiku
eemaldamiseks juhtige need ratta
keskosa kaudu välja.
Topelt-tagaratastega sõidukitel on
varurattale kinnitatud täiendav
paigaldusplaat. Enne ratta
kasutamist keerata lahti mutter ja
eemaldada paigaldusplaat.

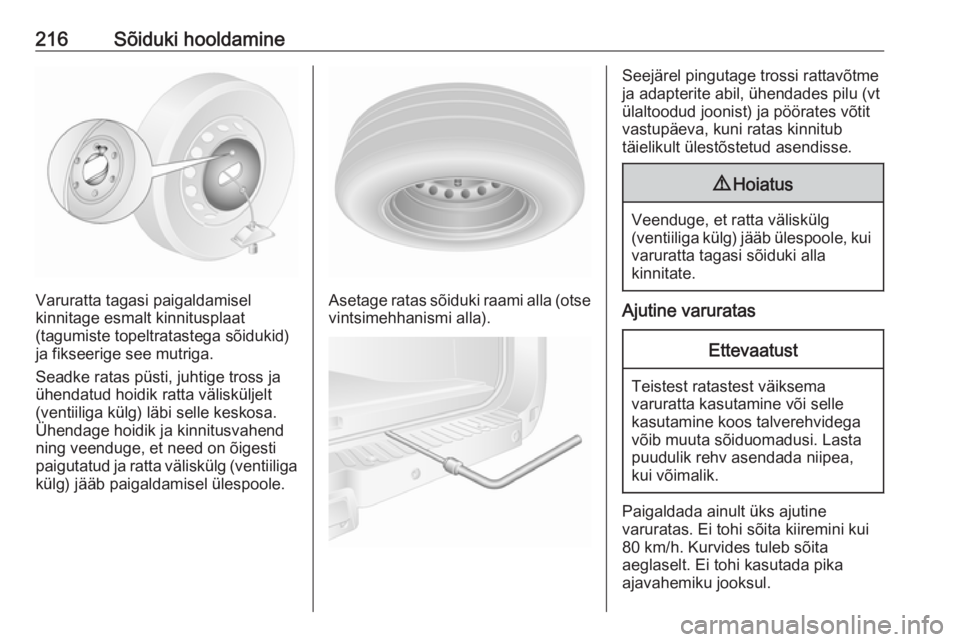

216Sõiduki hooldamine
Varuratta tagasi paigaldamisel
kinnitage esmalt kinnitusplaat
(tagumiste topeltratastega sõidukid)
ja fikseerige see mutriga.
Seadke ratas püsti, juhtige tross ja
ühendatud hoidik ratta välisküljelt
(ventiiliga külg) läbi selle keskosa.
Ühendage hoidik ja kinnitusvahend ning veenduge, et need on õigesti
paigutatud ja ratta väliskülg (ventiiliga külg) jääb paigaldamisel ülespoole.Asetage ratas sõiduki raami alla (otsevintsimehhanismi alla).
Seejärel pingutage trossi rattavõtme
ja adapterite abil, ühendades pilu (vt ülaltoodud joonist) ja pöörates võtit
vastupäeva, kuni ratas kinnitub
täielikult ülestõstetud asendisse.9 Hoiatus
Veenduge, et ratta väliskülg
(ventiiliga külg) jääb ülespoole, kui varuratta tagasi sõiduki alla
kinnitate.
Ajutine varuratas
Ettevaatust
Teistest ratastest väiksema varuratta kasutamine või selle
kasutamine koos talverehvidega
võib muuta sõiduomadusi. Lasta
puudulik rehv asendada niipea,
kui võimalik.
Paigaldada ainult üks ajutine
varuratas. Ei tohi sõita kiiremini kui
80 km/h. Kurvides tuleb sõita
aeglaselt. Ei tohi kasutada pika
ajavahemiku jooksul.

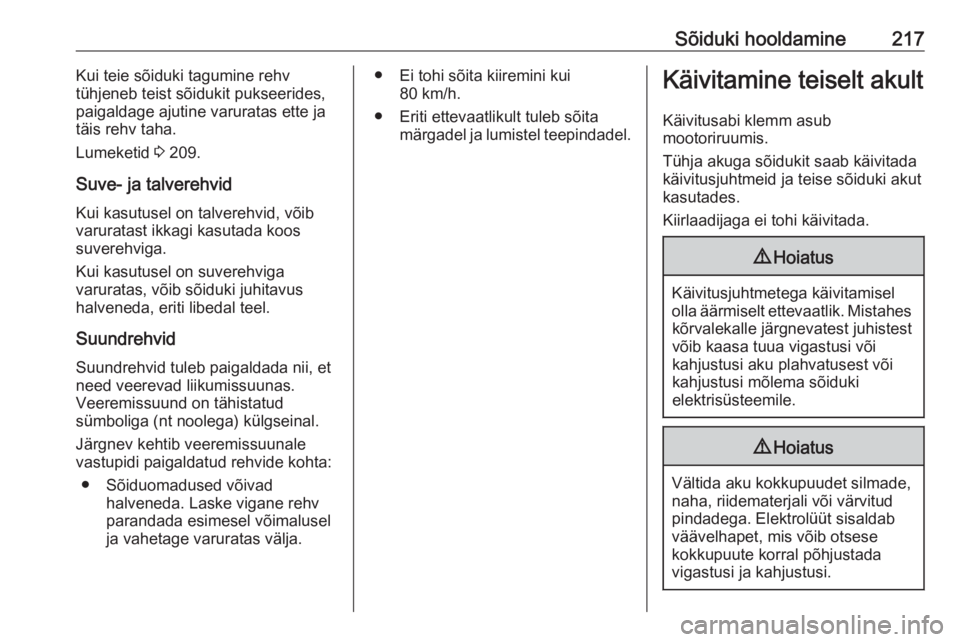

Sõiduki hooldamine217Kui teie sõiduki tagumine rehv
tühjeneb teist sõidukit pukseerides,
paigaldage ajutine varuratas ette ja
täis rehv taha.
Lumeketid 3 209.
Suve- ja talverehvid
Kui kasutusel on talverehvid, võib
varuratast ikkagi kasutada koos
suverehviga.
Kui kasutusel on suverehviga
varuratas, võib sõiduki juhitavus
halveneda, eriti libedal teel.
Suundrehvid
Suundrehvid tuleb paigaldada nii, et
need veerevad liikumissuunas.
Veeremissuund on tähistatud
sümboliga (nt noolega) külgseinal.
Järgnev kehtib veeremissuunale
vastupidi paigaldatud rehvide kohta:
● Sõiduomadused võivad halveneda. Laske vigane rehv
parandada esimesel võimalusel
ja vahetage varuratas välja.● Ei tohi sõita kiiremini kui 80 km/h.
● Eriti ettevaatlikult tuleb sõita märgadel ja lumistel teepindadel.Käivitamine teiselt akult
Käivitusabi klemm asub
mootoriruumis.
Tühja akuga sõidukit saab käivitada
käivitusjuhtmeid ja teise sõiduki akut
kasutades.
Kiirlaadijaga ei tohi käivitada.9 Hoiatus
Käivitusjuhtmetega käivitamisel
olla äärmiselt ettevaatlik. Mistahes kõrvalekalle järgnevatest juhistestvõib kaasa tuua vigastusi või
kahjustusi aku plahvatusest või
kahjustusi mõlema sõiduki
elektrisüsteemile.
9 Hoiatus
Vältida aku kokkupuudet silmade,
naha, riidematerjali või värvitud
pindadega. Elektrolüüt sisaldab
väävelhapet, mis võib otsese
kokkupuute korral põhjustada
vigastusi ja kahjustusi.

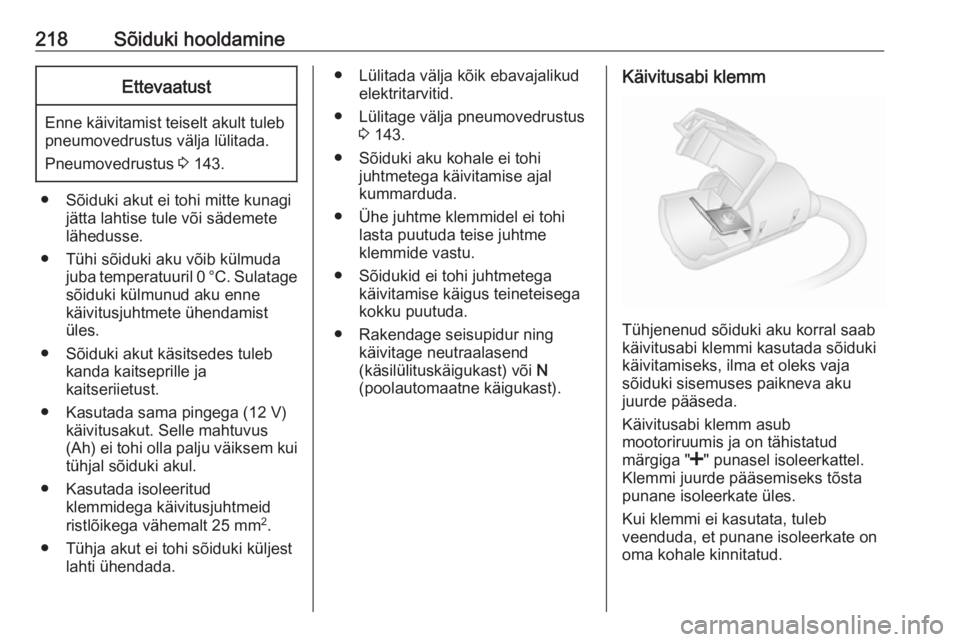

218Sõiduki hooldamineEttevaatust
Enne käivitamist teiselt akult tulebpneumovedrustus välja lülitada.
Pneumovedrustus 3 143.
● Sõiduki akut ei tohi mitte kunagi
jätta lahtise tule või sädemete
lähedusse.
● Tühi sõiduki aku võib külmuda juba temperatuuril 0 °C. Sulatagesõiduki külmunud aku enne
käivitusjuhtmete ühendamist
üles.
● Sõiduki akut käsitsedes tuleb kanda kaitseprille ja
kaitseriietust.
● Kasutada sama pingega (12 V) käivitusakut. Selle mahtuvus(Ah) ei tohi olla palju väiksem kui
tühjal sõiduki akul.
● Kasutada isoleeritud klemmidega käivitusjuhtmeid
ristlõikega vähemalt 25 mm 2
.
● Tühja akut ei tohi sõiduki küljest lahti ühendada.
● Lülitada välja kõik ebavajalikudelektritarvitid.
● Lülitage välja pneumovedrustus 3 143.
● Sõiduki aku kohale ei tohi juhtmetega käivitamise ajal
kummarduda.
● Ühe juhtme klemmidel ei tohi lasta puutuda teise juhtme
klemmide vastu.
● Sõidukid ei tohi juhtmetega käivitamise käigus teineteisega
kokku puutuda.
● Rakendage seisupidur ning käivitage neutraalasend
(käsilülituskäigukast) või N
(poolautomaatne käigukast).Käivitusabi klemm
Tühjenenud sõiduki aku korral saab
käivitusabi klemmi kasutada sõiduki käivitamiseks, ilma et oleks vaja
sõiduki sisemuses paikneva aku
juurde pääseda.
Käivitusabi klemm asub
mootoriruumis ja on tähistatud
märgiga " <" punasel isoleerkattel.
Klemmi juurde pääsemiseks tõsta
punane isoleerkate üles.
Kui klemmi ei kasutata, tuleb
veenduda, et punane isoleerkate on oma kohale kinnitatud.
