OPEL MOVANO_B 2018.5 Priručnik za vlasnika (in Croatian)

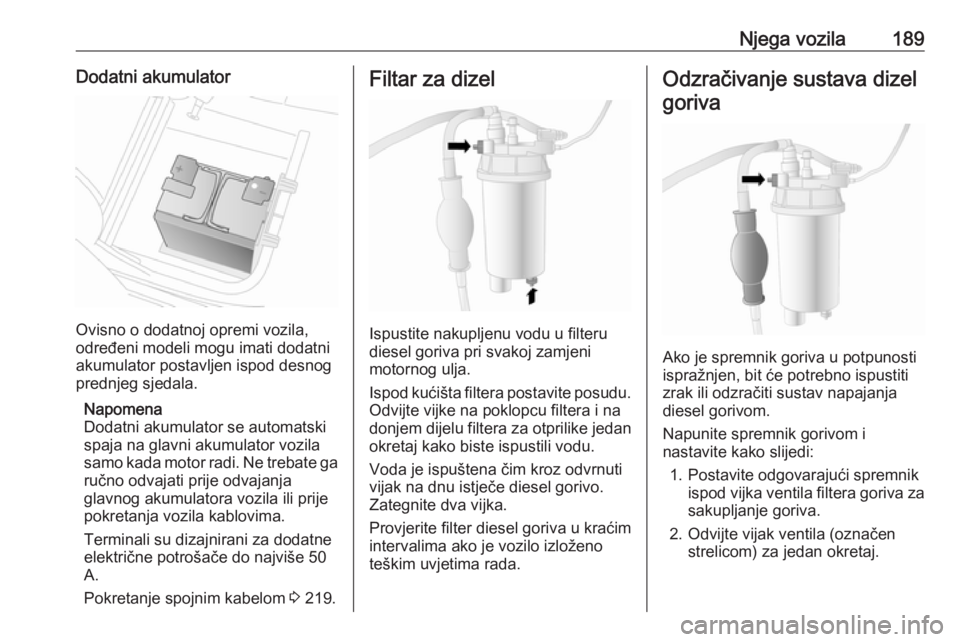

Njega vozila189Dodatni akumulator
Ovisno o dodatnoj opremi vozila,
određeni modeli mogu imati dodatni
akumulator postavljen ispod desnog
prednjeg sjedala.
Napomena
Dodatni akumulator se automatski
spaja na glavni akumulator vozila
samo kada motor radi. Ne trebate ga
ručno odvajati prije odvajanja
glavnog akumulatora vozila ili prije
pokretanja vozila kablovima.
Terminali su dizajnirani za dodatne
električne potrošače do najviše 50
A.
Pokretanje spojnim kabelom 3 219.
Filtar za dizel
Ispustite nakupljenu vodu u filteru
diesel goriva pri svakoj zamjeni
motornog ulja.
Ispod kućišta filtera postavite posudu.
Odvijte vijke na poklopcu filtera i na
donjem dijelu filtera za otprilike jedan
okretaj kako biste ispustili vodu.
Voda je ispuštena čim kroz odvrnuti
vijak na dnu istječe diesel gorivo.
Zategnite dva vijka.
Provjerite filter diesel goriva u kraćim intervalima ako je vozilo izloženo
teškim uvjetima rada.
Odzračivanje sustava dizel
goriva
Ako je spremnik goriva u potpunosti
ispražnjen, bit će potrebno ispustiti
zrak ili odzračiti sustav napajanja
diesel gorivom.
Napunite spremnik gorivom i
nastavite kako slijedi:
1. Postavite odgovarajući spremnik ispod vijka ventila filtera goriva zasakupljanje goriva.
2. Odvijte vijak ventila (označen strelicom) za jedan okretaj.

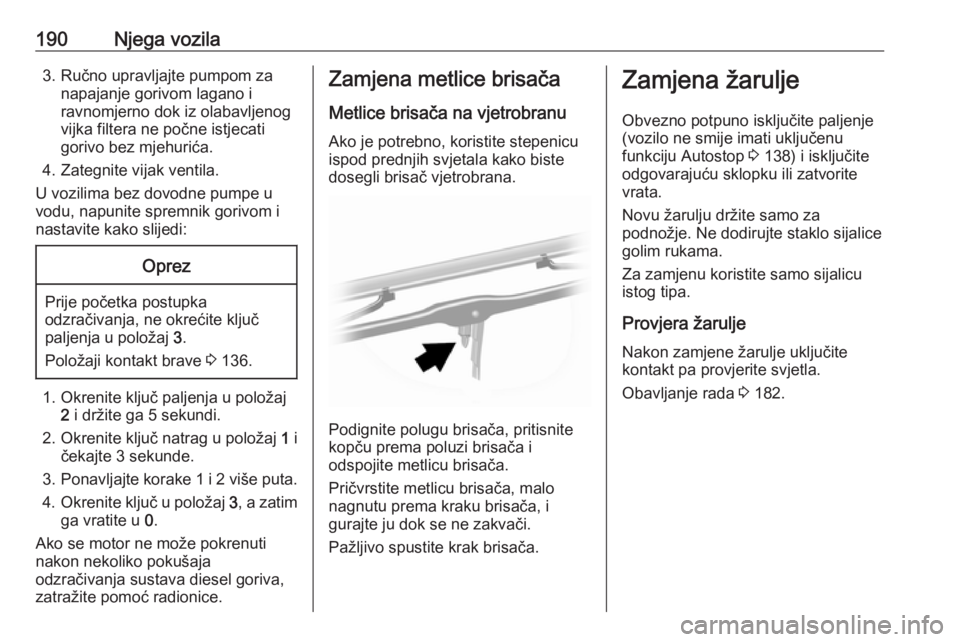

190Njega vozila3. Ručno upravljajte pumpom zanapajanje gorivom lagano i
ravnomjerno dok iz olabavljenog
vijka filtera ne počne istjecati
gorivo bez mjehurića.
4. Zategnite vijak ventila.
U vozilima bez dovodne pumpe u
vodu, napunite spremnik gorivom i
nastavite kako slijedi:Oprez
Prije početka postupka
odzračivanja, ne okrećite ključ
paljenja u položaj 3.
Položaji kontakt brave 3 136.
1. Okrenite ključ paljenja u položaj
2 i držite ga 5 sekundi.
2. Okrenite ključ natrag u položaj 1 i
čekajte 3 sekunde.
3. Ponavljajte korake 1 i 2 više puta.
4. Okrenite ključ u položaj 3, a zatim
ga vratite u 0.
Ako se motor ne može pokrenuti
nakon nekoliko pokušaja
odzračivanja sustava diesel goriva,
zatražite pomoć radionice.
Zamjena metlice brisača
Metlice brisača na vjetrobranu
Ako je potrebno, koristite stepenicu
ispod prednjih svjetala kako biste
dosegli brisač vjetrobrana.
Podignite polugu brisača, pritisnite
kopču prema poluzi brisača i
odspojite metlicu brisača.
Pričvrstite metlicu brisača, malo
nagnutu prema kraku brisača, i
gurajte ju dok se ne zakvači.
Pažljivo spustite krak brisača.
Zamjena žarulje
Obvezno potpuno isključite paljenje
(vozilo ne smije imati uključenu
funkciju Autostop 3 138) i isključite
odgovarajuću sklopku ili zatvorite
vrata.
Novu žarulju držite samo za
podnožje. Ne dodirujte staklo sijalice
golim rukama.
Za zamjenu koristite samo sijalicu
istog tipa.
Provjera žarulje
Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.
Obavljanje rada 3 182.

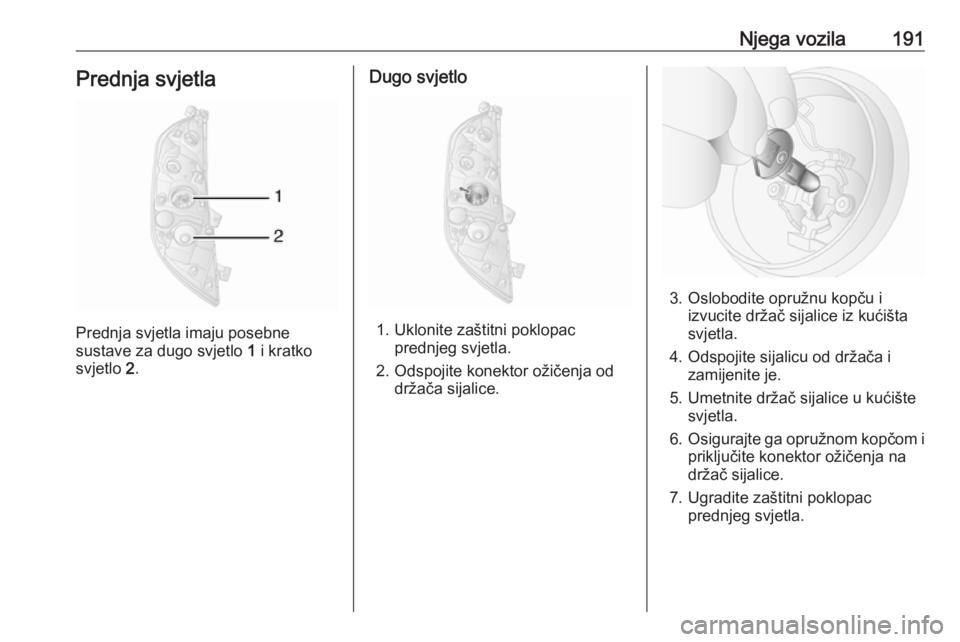

Njega vozila191Prednja svjetla
Prednja svjetla imaju posebne
sustave za dugo svjetlo 1 i kratko
svjetlo 2.
Dugo svjetlo
1. Uklonite zaštitni poklopac
prednjeg svjetla.
2. Odspojite konektor ožičenja od držača sijalice.
3. Oslobodite opružnu kopču i izvucite držač sijalice iz kućišta
svjetla.
4. Odspojite sijalicu od držača i zamijenite je.
5. Umetnite držač sijalice u kućište svjetla.
6. Osigurajte ga opružnom kopčom i
priključite konektor ožičenja na
držač sijalice.
7. Ugradite zaštitni poklopac prednjeg svjetla.

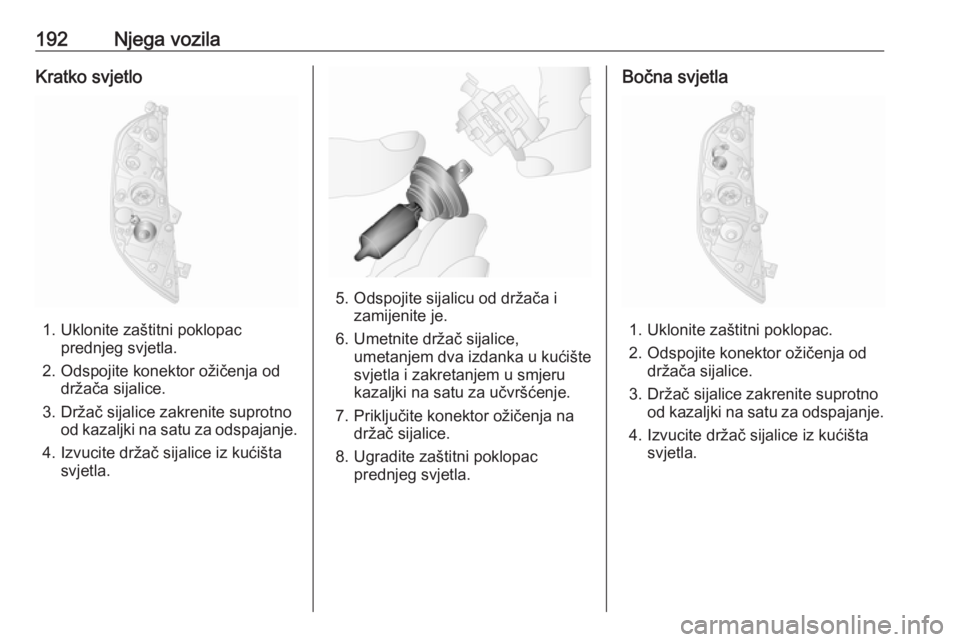

192Njega vozilaKratko svjetlo
1. Uklonite zaštitni poklopacprednjeg svjetla.
2. Odspojite konektor ožičenja od držača sijalice.
3. Držač sijalice zakrenite suprotno od kazaljki na satu za odspajanje.
4. Izvucite držač sijalice iz kućišta svjetla.
5. Odspojite sijalicu od držača i zamijenite je.
6. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
7. Priključite konektor ožičenja na držač sijalice.
8. Ugradite zaštitni poklopac prednjeg svjetla.
Bočna svjetla
1. Uklonite zaštitni poklopac.
2. Odspojite konektor ožičenja od držača sijalice.
3. Držač sijalice zakrenite suprotno od kazaljki na satu za odspajanje.
4. Izvucite držač sijalice iz kućišta svjetla.

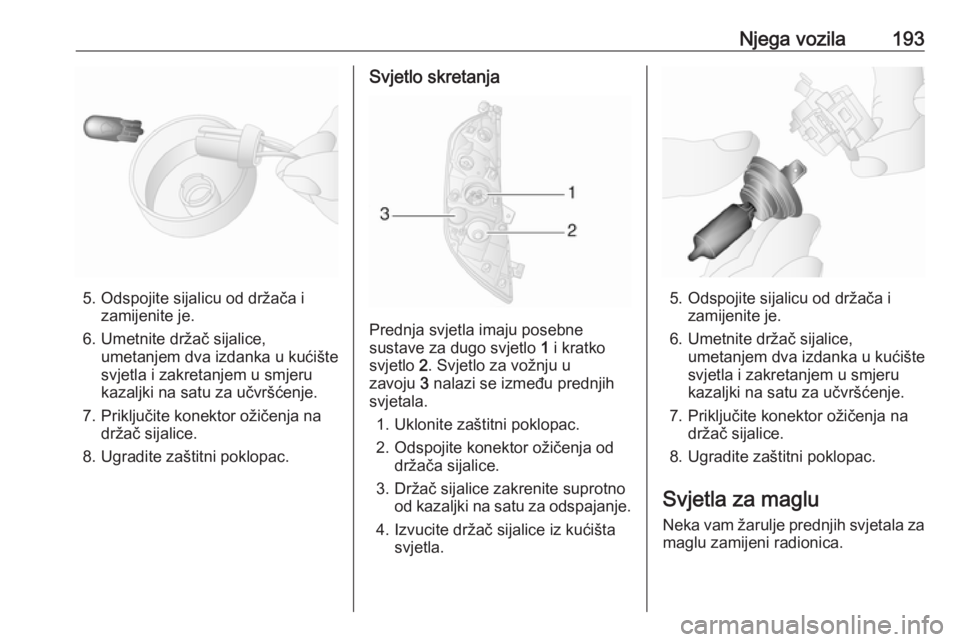

Njega vozila193
5. Odspojite sijalicu od držača izamijenite je.
6. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
7. Priključite konektor ožičenja na držač sijalice.
8. Ugradite zaštitni poklopac.
Svjetlo skretanja
Prednja svjetla imaju posebne
sustave za dugo svjetlo 1 i kratko
svjetlo 2. Svjetlo za vožnju u
zavoju 3 nalazi se između prednjih
svjetala.
1. Uklonite zaštitni poklopac.
2. Odspojite konektor ožičenja od držača sijalice.
3. Držač sijalice zakrenite suprotno od kazaljki na satu za odspajanje.
4. Izvucite držač sijalice iz kućišta svjetla.
5. Odspojite sijalicu od držača i zamijenite je.
6. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
7. Priključite konektor ožičenja na držač sijalice.
8. Ugradite zaštitni poklopac.
Svjetla za maglu Neka vam žarulje prednjih svjetala za maglu zamijeni radionica.

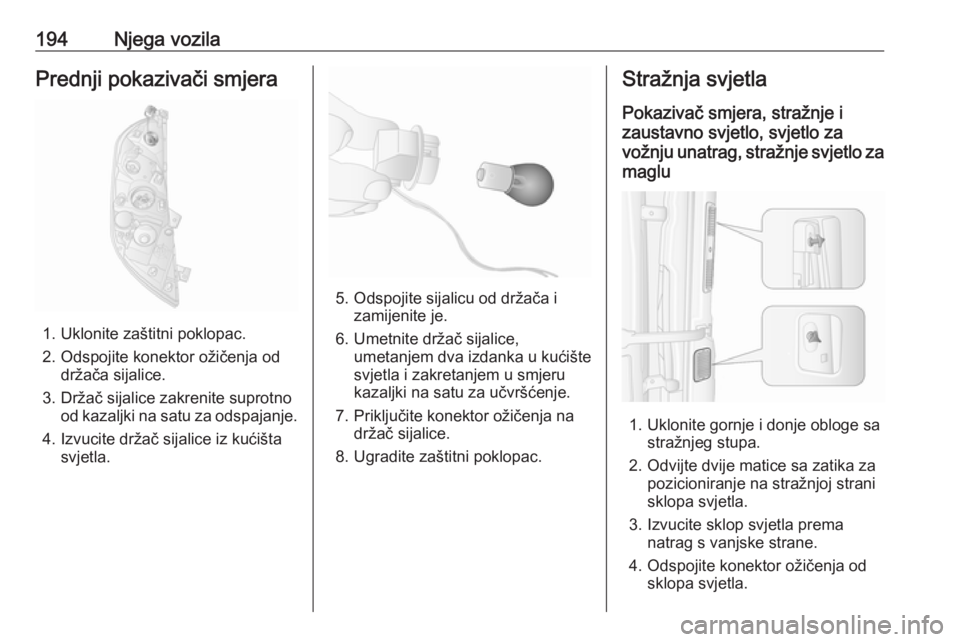

194Njega vozilaPrednji pokazivači smjera
1. Uklonite zaštitni poklopac.
2. Odspojite konektor ožičenja od držača sijalice.
3. Držač sijalice zakrenite suprotno od kazaljki na satu za odspajanje.
4. Izvucite držač sijalice iz kućišta svjetla.
5. Odspojite sijalicu od držača i zamijenite je.
6. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
7. Priključite konektor ožičenja na držač sijalice.
8. Ugradite zaštitni poklopac.
Stražnja svjetla
Pokazivač smjera, stražnje i
zaustavno svjetlo, svjetlo za
vožnju unatrag, stražnje svjetlo za
maglu
1. Uklonite gornje i donje obloge sa stražnjeg stupa.
2. Odvijte dvije matice sa zatika za pozicioniranje na stražnjoj strani
sklopa svjetla.
3. Izvucite sklop svjetla prema natrag s vanjske strane.
4. Odspojite konektor ožičenja od sklopa svjetla.

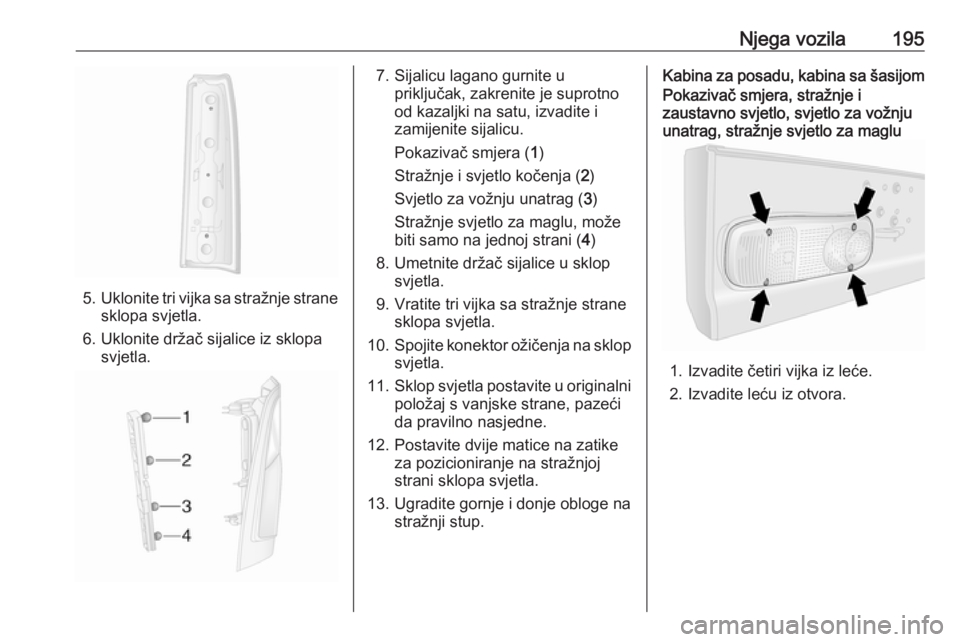

Njega vozila195
5.Uklonite tri vijka sa stražnje strane
sklopa svjetla.
6. Uklonite držač sijalice iz sklopa svjetla.
7. Sijalicu lagano gurnite u priključak, zakrenite je suprotno
od kazaljki na satu, izvadite i
zamijenite sijalicu.
Pokazivač smjera ( 1)
Stražnje i svjetlo kočenja ( 2)
Svjetlo za vožnju unatrag ( 3)
Stražnje svjetlo za maglu, može
biti samo na jednoj strani ( 4)
8. Umetnite držač sijalice u sklop svjetla.
9. Vratite tri vijka sa stražnje strane sklopa svjetla.
10. Spojite konektor ožičenja na sklop
svjetla.
11. Sklop svjetla postavite u originalni
položaj s vanjske strane, pazeći
da pravilno nasjedne.
12. Postavite dvije matice na zatike za pozicioniranje na stražnjoj
strani sklopa svjetla.
13. Ugradite gornje i donje obloge na stražnji stup.Kabina za posadu, kabina sa šasijomPokazivač smjera, stražnje i
zaustavno svjetlo, svjetlo za vožnju
unatrag, stražnje svjetlo za maglu
1. Izvadite četiri vijka iz leće.
2. Izvadite leću iz otvora.

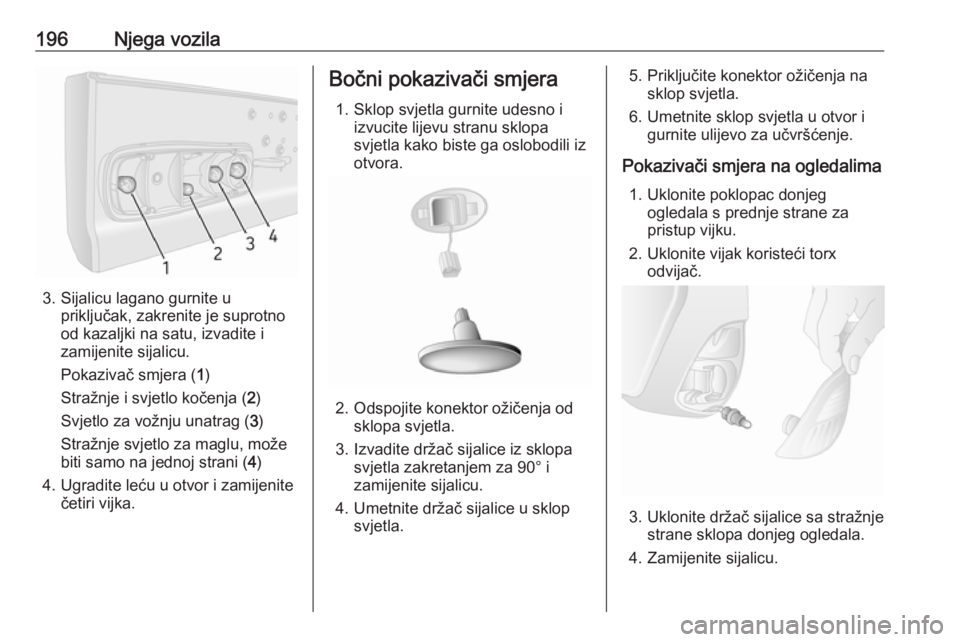

196Njega vozila
3. Sijalicu lagano gurnite upriključak, zakrenite je suprotno
od kazaljki na satu, izvadite i
zamijenite sijalicu.
Pokazivač smjera ( 1)
Stražnje i svjetlo kočenja ( 2)
Svjetlo za vožnju unatrag ( 3)
Stražnje svjetlo za maglu, može
biti samo na jednoj strani ( 4)
4. Ugradite leću u otvor i zamijenite četiri vijka.
Bočni pokazivači smjera
1. Sklop svjetla gurnite udesno i izvucite lijevu stranu sklopa
svjetla kako biste ga oslobodili iz
otvora.
2. Odspojite konektor ožičenja od sklopa svjetla.
3. Izvadite držač sijalice iz sklopa svjetla zakretanjem za 90° izamijenite sijalicu.
4. Umetnite držač sijalice u sklop svjetla.
5. Priključite konektor ožičenja nasklop svjetla.
6. Umetnite sklop svjetla u otvor i gurnite ulijevo za učvršćenje.
Pokazivači smjera na ogledalima 1. Uklonite poklopac donjeg ogledala s prednje strane zapristup vijku.
2. Uklonite vijak koristeći torx odvijač.
3. Uklonite držač sijalice sa stražnjestrane sklopa donjeg ogledala.
4. Zamijenite sijalicu.

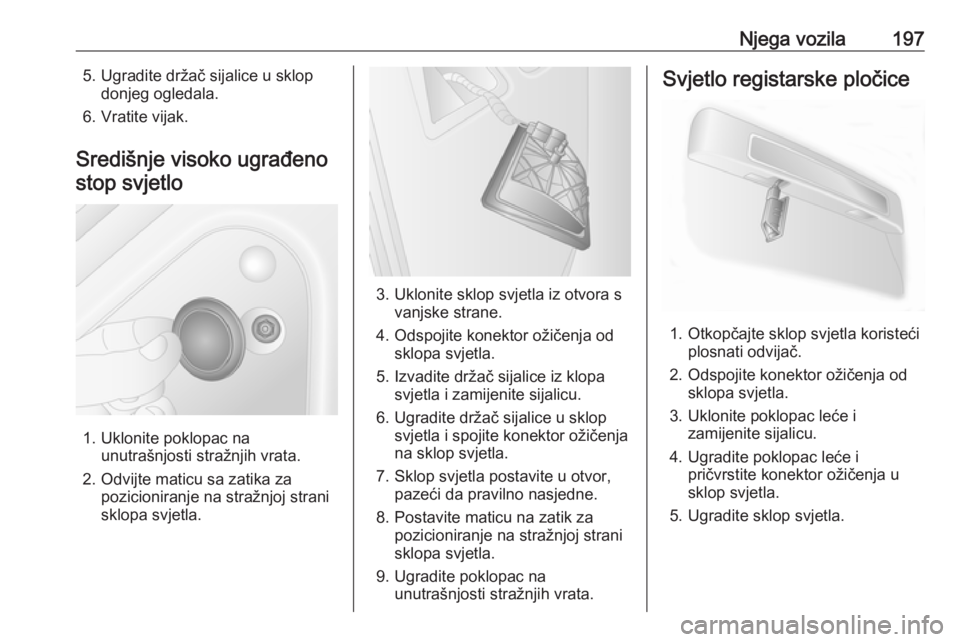

Njega vozila1975. Ugradite držač sijalice u sklopdonjeg ogledala.
6. Vratite vijak.
Središnje visoko ugrađeno stop svjetlo
1. Uklonite poklopac na unutrašnjosti stražnjih vrata.
2. Odvijte maticu sa zatika za pozicioniranje na stražnjoj strani
sklopa svjetla.
3. Uklonite sklop svjetla iz otvora s vanjske strane.
4. Odspojite konektor ožičenja od sklopa svjetla.
5. Izvadite držač sijalice iz klopa svjetla i zamijenite sijalicu.
6. Ugradite držač sijalice u sklop svjetla i spojite konektor ožičenja
na sklop svjetla.
7. Sklop svjetla postavite u otvor, pazeći da pravilno nasjedne.
8. Postavite maticu na zatik za pozicioniranje na stražnjoj strani
sklopa svjetla.
9. Ugradite poklopac na unutrašnjosti stražnjih vrata.
Svjetlo registarske pločice
1. Otkopčajte sklop svjetla koristeći plosnati odvijač.
2. Odspojite konektor ožičenja od sklopa svjetla.
3. Uklonite poklopac leće i zamijenite sijalicu.
4. Ugradite poklopac leće i pričvrstite konektor ožičenja u
sklop svjetla.
5. Ugradite sklop svjetla.

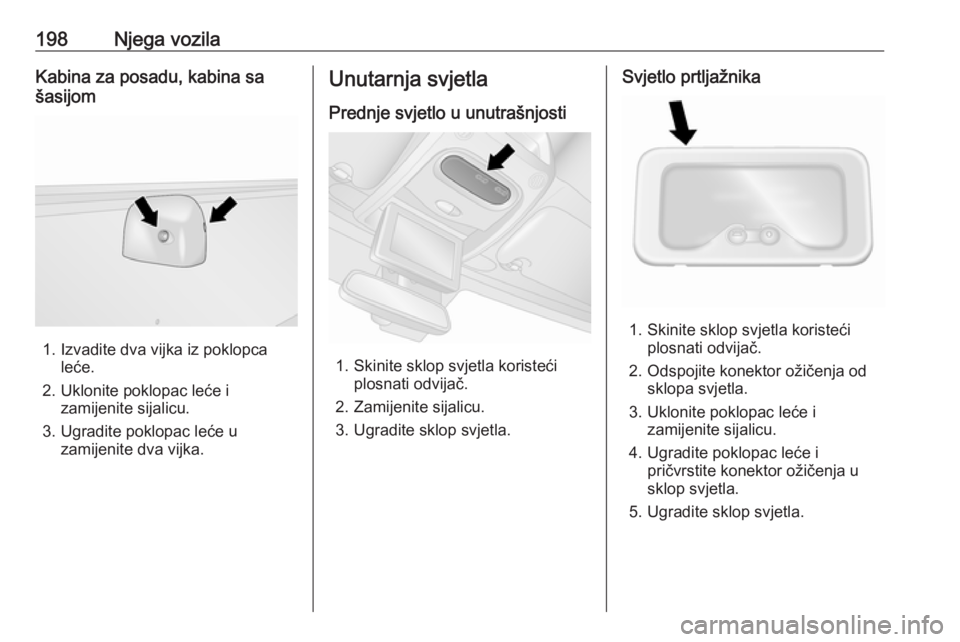

198Njega vozilaKabina za posadu, kabina sa
šasijom
1. Izvadite dva vijka iz poklopca leće.
2. Uklonite poklopac leće i zamijenite sijalicu.
3. Ugradite poklopac leće u zamijenite dva vijka.
Unutarnja svjetla
Prednje svjetlo u unutrašnjosti
1. Skinite sklop svjetla koristeći plosnati odvijač.
2. Zamijenite sijalicu.
3. Ugradite sklop svjetla.
Svjetlo prtljažnika
1. Skinite sklop svjetla koristeći plosnati odvijač.
2. Odspojite konektor ožičenja od sklopa svjetla.
3. Uklonite poklopac leće i zamijenite sijalicu.
4. Ugradite poklopac leće i pričvrstite konektor ožičenja u
sklop svjetla.
5. Ugradite sklop svjetla.
