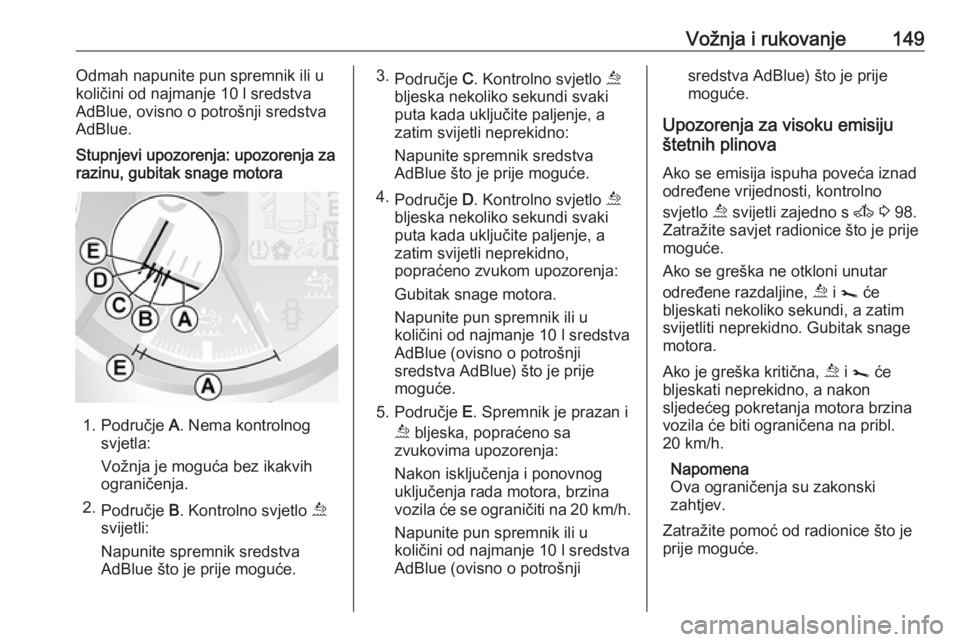

Vožnja i rukovanje149Odmah napunite pun spremnik ili u
količini od najmanje 10 l sredstva
AdBlue, ovisno o potrošnji sredstva
AdBlue.Stupnjevi upozorenja: upozorenja za
razinu, gubitak snage motora
1. Područje A. Nema kontrolnog
svjetla:
Vožnja je moguća bez ikakvih
ograničenja.
2. Područje B. Kontrolno svjetlo ú
svijetli:
Napunite spremnik sredstva AdBlue što je prije moguće.
3. Područje C. Kontrolno svjetlo ú
bljeska nekoliko sekundi svaki
puta kada uključite paljenje, a
zatim svijetli neprekidno:
Napunite spremnik sredstva AdBlue što je prije moguće.
4. Područje D. Kontrolno svjetlo ú
bljeska nekoliko sekundi svaki
puta kada uključite paljenje, a
zatim svijetli neprekidno,
popraćeno zvukom upozorenja:
Gubitak snage motora.
Napunite pun spremnik ili u
količini od najmanje 10 l sredstva
AdBlue (ovisno o potrošnji
sredstva AdBlue) što je prije
moguće.
5. Područje E. Spremnik je prazan i
ú bljeska, popraćeno sa
zvukovima upozorenja:
Nakon isključenja i ponovnog
uključenja rada motora, brzina
vozila će se ograničiti na 20 km/h .
Napunite pun spremnik ili u
količini od najmanje 10 l sredstva
AdBlue (ovisno o potrošnjisredstva AdBlue) što je prije
moguće.
Upozorenja za visoku emisiju
štetnih plinova
Ako se emisija ispuha poveća iznad
određene vrijednosti, kontrolno
svjetlo ú svijetli zajedno s A 3 98.
Zatražite savjet radionice što je prije
moguće.
Ako se greška ne otkloni unutar
određene razdaljine, ú i j će
bljeskati nekoliko sekundi, a zatim
svijetliti neprekidno. Gubitak snage
motora.
Ako je greška kritična, ú i j će
bljeskati neprekidno, a nakon
sljedećeg pokretanja motora brzina
vozila će biti ograničena na pribl.
20 km/h.
Napomena
Ova ograničenja su zakonski
zahtjev.
Zatražite pomoć od radionice što je
prije moguće.

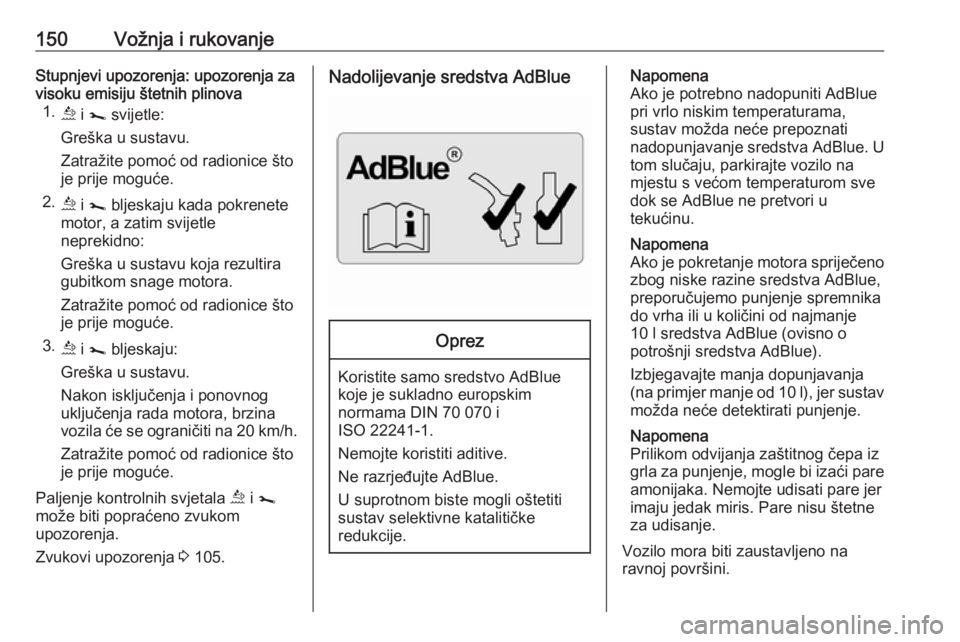

150Vožnja i rukovanjeStupnjevi upozorenja: upozorenja za
visoku emisiju štetnih plinova 1. ú i j svijetle:
Greška u sustavu.
Zatražite pomoć od radionice što je prije moguće.
2. ú i j bljeskaju kada pokrenete
motor, a zatim svijetle
neprekidno:
Greška u sustavu koja rezultira
gubitkom snage motora.
Zatražite pomoć od radionice što
je prije moguće.
3. ú i j bljeskaju:
Greška u sustavu.
Nakon isključenja i ponovnog
uključenja rada motora, brzina
vozila će se ograničiti na 20 km/h .
Zatražite pomoć od radionice što
je prije moguće.
Paljenje kontrolnih svjetala ú i j
može biti popraćeno zvukom
upozorenja.
Zvukovi upozorenja 3 105.Nadolijevanje sredstva AdBlueOprez
Koristite samo sredstvo AdBlue
koje je sukladno europskim
normama DIN 70 070 i
ISO 22241-1.
Nemojte koristiti aditive.
Ne razrjeđujte AdBlue.
U suprotnom biste mogli oštetiti
sustav selektivne katalitičke
redukcije.
Napomena
Ako je potrebno nadopuniti AdBlue
pri vrlo niskim temperaturama,
sustav možda neće prepoznati
nadopunjavanje sredstva AdBlue. U
tom slučaju, parkirajte vozilo na
mjestu s većom temperaturom sve
dok se AdBlue ne pretvori u
tekućinu.
Napomena
Ako je pokretanje motora spriječeno zbog niske razine sredstva AdBlue,
preporučujemo punjenje spremnika
do vrha ili u količini od najmanje
10 l sredstva AdBlue (ovisno o
potrošnji sredstva AdBlue).
Izbjegavajte manja dopunjavanja
(na primjer manje od 10 l), jer sustav
možda neće detektirati punjenje.
Napomena
Prilikom odvijanja zaštitnog čepa iz
grla za punjenje, mogle bi izaći pare amonijaka. Nemojte udisati pare jer
imaju jedak miris. Pare nisu štetne
za udisanje.
Vozilo mora biti zaustavljeno na
ravnoj površini.

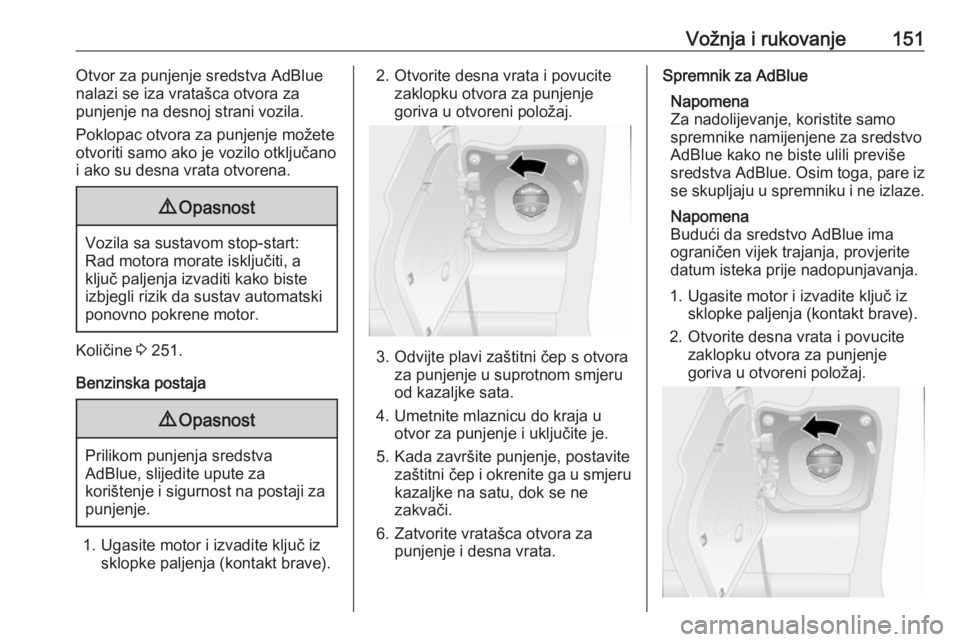

Vožnja i rukovanje151Otvor za punjenje sredstva AdBlue
nalazi se iza vratašca otvora za
punjenje na desnoj strani vozila.
Poklopac otvora za punjenje možete
otvoriti samo ako je vozilo otključano
i ako su desna vrata otvorena.9 Opasnost
Vozila sa sustavom stop-start:
Rad motora morate isključiti, a
ključ paljenja izvaditi kako biste
izbjegli rizik da sustav automatski
ponovno pokrene motor.
Količine 3 251.
Benzinska postaja
9 Opasnost
Prilikom punjenja sredstva
AdBlue, slijedite upute za
korištenje i sigurnost na postaji za punjenje.
1. Ugasite motor i izvadite ključ iz sklopke paljenja (kontakt brave).
2. Otvorite desna vrata i povucitezaklopku otvora za punjenje
goriva u otvoreni položaj.
3. Odvijte plavi zaštitni čep s otvora za punjenje u suprotnom smjeru
od kazaljke sata.
4. Umetnite mlaznicu do kraja u otvor za punjenje i uključite je.
5. Kada završite punjenje, postavite zaštitni čep i okrenite ga u smjeru
kazaljke na satu, dok se ne
zakvači.
6. Zatvorite vratašca otvora za punjenje i desna vrata.
Spremnik za AdBlue
Napomena
Za nadolijevanje, koristite samo
spremnike namijenjene za sredstvo
AdBlue kako ne biste ulili previše
sredstva AdBlue. Osim toga, pare iz se skupljaju u spremniku i ne izlaze.
Napomena
Budući da sredstvo AdBlue ima
ograničen vijek trajanja, provjerite
datum isteka prije nadopunjavanja.
1. Ugasite motor i izvadite ključ iz sklopke paljenja (kontakt brave).
2. Otvorite desna vrata i povucite zaklopku otvora za punjenje
goriva u otvoreni položaj.

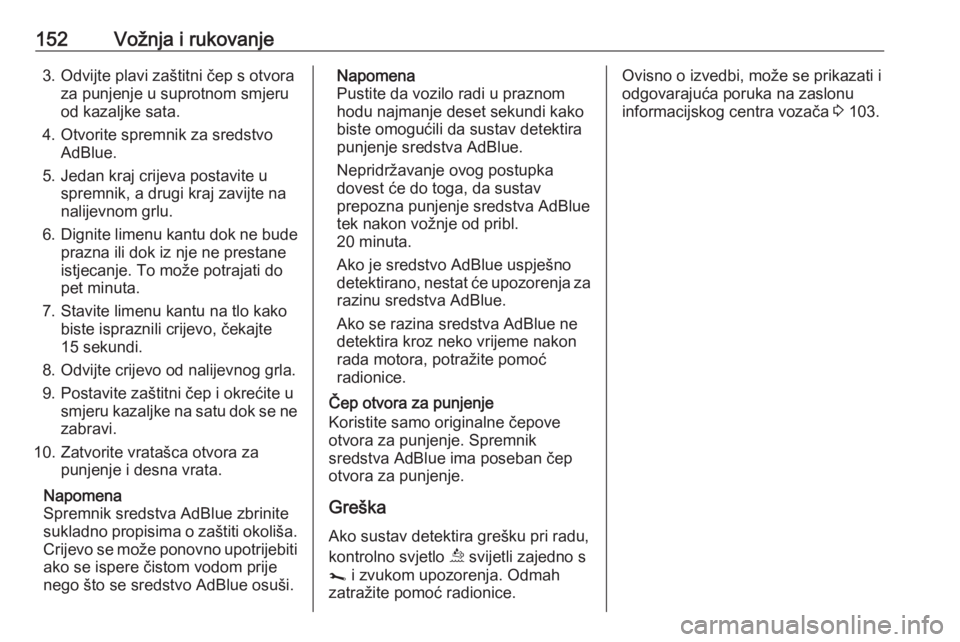

152Vožnja i rukovanje3. Odvijte plavi zaštitni čep s otvoraza punjenje u suprotnom smjeru
od kazaljke sata.
4. Otvorite spremnik za sredstvo AdBlue.
5. Jedan kraj crijeva postavite u spremnik, a drugi kraj zavijte na
nalijevnom grlu.
6. Dignite limenu kantu dok ne bude
prazna ili dok iz nje ne prestane
istjecanje. To može potrajati do
pet minuta.
7. Stavite limenu kantu na tlo kako biste ispraznili crijevo, čekajte
15 sekundi.
8. Odvijte crijevo od nalijevnog grla. 9. Postavite zaštitni čep i okrećite u smjeru kazaljke na satu dok se nezabravi.
10. Zatvorite vratašca otvora za punjenje i desna vrata.
Napomena
Spremnik sredstva AdBlue zbrinite
sukladno propisima o zaštiti okoliša.
Crijevo se može ponovno upotrijebiti ako se ispere čistom vodom prije
nego što se sredstvo AdBlue osuši.Napomena
Pustite da vozilo radi u praznom hodu najmanje deset sekundi kako
biste omogućili da sustav detektira
punjenje sredstva AdBlue.
Nepridržavanje ovog postupka
dovest će do toga, da sustav
prepozna punjenje sredstva AdBlue
tek nakon vožnje od pribl.
20 minuta.
Ako je sredstvo AdBlue uspješno
detektirano, nestat će upozorenja za razinu sredstva AdBlue.
Ako se razina sredstva AdBlue ne
detektira kroz neko vrijeme nakon
rada motora, potražite pomoć
radionice.
Čep otvora za punjenje
Koristite samo originalne čepove
otvora za punjenje. Spremnik
sredstva AdBlue ima poseban čep
otvora za punjenje.
Greška Ako sustav detektira grešku pri radu,
kontrolno svjetlo ú svijetli zajedno s
j i zvukom upozorenja. Odmah
zatražite pomoć radionice.Ovisno o izvedbi, može se prikazati i
odgovarajuća poruka na zaslonu
informacijskog centra vozača 3 103.

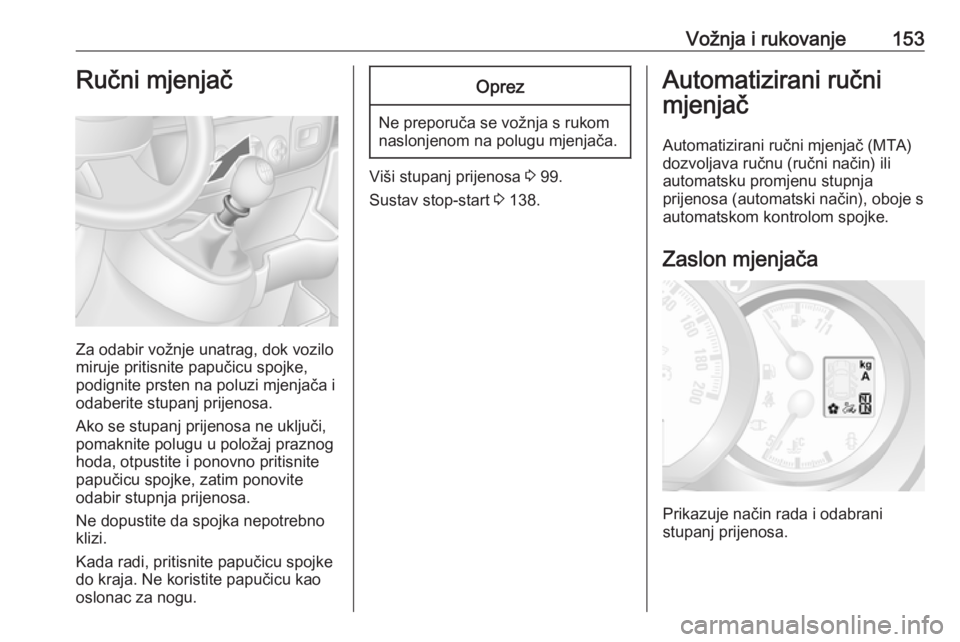

Vožnja i rukovanje153Ručni mjenjač
Za odabir vožnje unatrag, dok vozilo
miruje pritisnite papučicu spojke,
podignite prsten na poluzi mjenjača i
odaberite stupanj prijenosa.
Ako se stupanj prijenosa ne uključi,
pomaknite polugu u položaj praznog
hoda, otpustite i ponovno pritisnite
papučicu spojke, zatim ponovite
odabir stupnja prijenosa.
Ne dopustite da spojka nepotrebno
klizi.
Kada radi, pritisnite papučicu spojke
do kraja. Ne koristite papučicu kao
oslonac za nogu.
Oprez
Ne preporuča se vožnja s rukom
naslonjenom na polugu mjenjača.
Viši stupanj prijenosa 3 99.
Sustav stop-start 3 138.
Automatizirani ručni
mjenjač
Automatizirani ručni mjenjač (MTA) dozvoljava ručnu (ručni način) ili
automatsku promjenu stupnja
prijenosa (automatski način), oboje s
automatskom kontrolom spojke.
Zaslon mjenjača
Prikazuje način rada i odabrani
stupanj prijenosa.

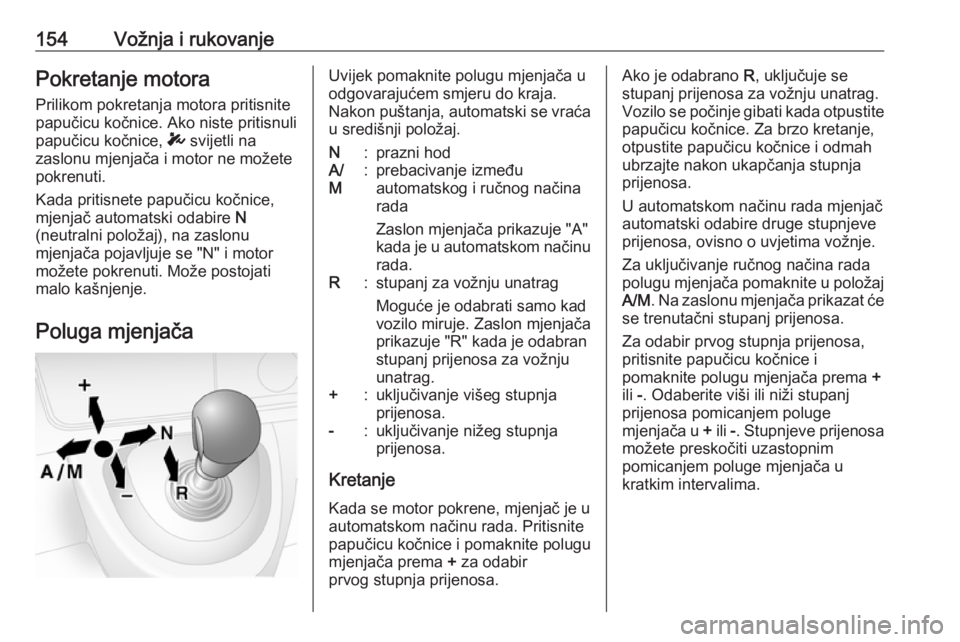

154Vožnja i rukovanjePokretanje motora
Prilikom pokretanja motora pritisnite
papučicu kočnice. Ako niste pritisnuli
papučicu kočnice, T svijetli na
zaslonu mjenjača i motor ne možete pokrenuti.
Kada pritisnete papučicu kočnice,
mjenjač automatski odabire N
(neutralni položaj), na zaslonu
mjenjača pojavljuje se "N" i motor
možete pokrenuti. Može postojati malo kašnjenje.
Poluga mjenjačaUvijek pomaknite polugu mjenjača u
odgovarajućem smjeru do kraja.
Nakon puštanja, automatski se vraća u središnji položaj.N:prazni hodA/
M:prebacivanje između
automatskog i ručnog načina
rada
Zaslon mjenjača prikazuje "A"
kada je u automatskom načinu
rada.R:stupanj za vožnju unatrag
Moguće je odabrati samo kad
vozilo miruje. Zaslon mjenjača
prikazuje "R" kada je odabran
stupanj prijenosa za vožnju
unatrag.+:uključivanje višeg stupnja
prijenosa.-:uključivanje nižeg stupnja
prijenosa.
Kretanje
Kada se motor pokrene, mjenjač je u
automatskom načinu rada. Pritisnite
papučicu kočnice i pomaknite polugu
mjenjača prema + za odabir
prvog stupnja prijenosa.
Ako je odabrano R, uključuje se
stupanj prijenosa za vožnju unatrag.
Vozilo se počinje gibati kada otpustite
papučicu kočnice. Za brzo kretanje,
otpustite papučicu kočnice i odmah
ubrzajte nakon ukapčanja stupnja
prijenosa.
U automatskom načinu rada mjenjač
automatski odabire druge stupnjeve
prijenosa, ovisno o uvjetima vožnje.
Za uključivanje ručnog načina rada
polugu mjenjača pomaknite u položaj
A/M . Na zaslonu mjenjača prikazat će
se trenutačni stupanj prijenosa.
Za odabir prvog stupnja prijenosa,
pritisnite papučicu kočnice i
pomaknite polugu mjenjača prema +
ili -. Odaberite viši ili niži stupanj
prijenosa pomicanjem poluge
mjenjača u + ili -. Stupnjeve prijenosa
možete preskočiti uzastopnim
pomicanjem poluge mjenjača u
kratkim intervalima.

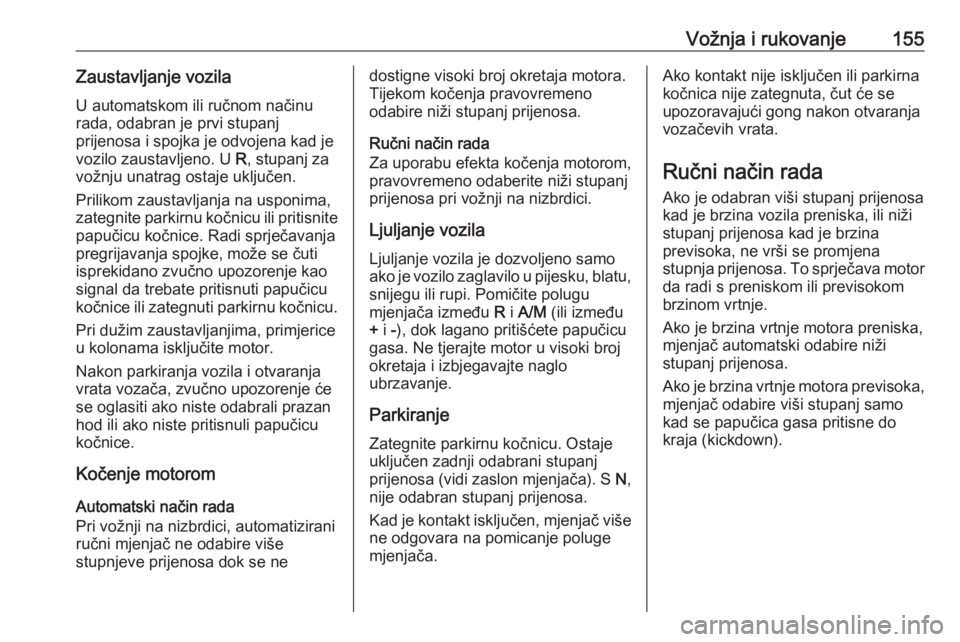

Vožnja i rukovanje155Zaustavljanje vozilaU automatskom ili ručnom načinu
rada, odabran je prvi stupanj
prijenosa i spojka je odvojena kad je
vozilo zaustavljeno. U R, stupanj za
vožnju unatrag ostaje uključen.
Prilikom zaustavljanja na usponima, zategnite parkirnu kočnicu ili pritisnite
papučicu kočnice. Radi sprječavanja
pregrijavanja spojke, može se čuti
isprekidano zvučno upozorenje kao
signal da trebate pritisnuti papučicu
kočnice ili zategnuti parkirnu kočnicu.
Pri dužim zaustavljanjima, primjerice
u kolonama isključite motor.
Nakon parkiranja vozila i otvaranja
vrata vozača, zvučno upozorenje će
se oglasiti ako niste odabrali prazan
hod ili ako niste pritisnuli papučicu
kočnice.
Kočenje motorom
Automatski način rada
Pri vožnji na nizbrdici, automatizirani
ručni mjenjač ne odabire više
stupnjeve prijenosa dok se nedostigne visoki broj okretaja motora.
Tijekom kočenja pravovremeno
odabire niži stupanj prijenosa.
Ručni način rada
Za uporabu efekta kočenja motorom,
pravovremeno odaberite niži stupanj
prijenosa pri vožnji na nizbrdici.
Ljuljanje vozila Ljuljanje vozila je dozvoljeno samo
ako je vozilo zaglavilo u pijesku, blatu,
snijegu ili rupi. Pomičite polugu
mjenjača između R i A/M (ili između
+ i -), dok lagano pritišćete papučicu
gasa. Ne tjerajte motor u visoki broj
okretaja i izbjegavajte naglo
ubrzavanje.
ParkiranjeZategnite parkirnu kočnicu. Ostajeuključen zadnji odabrani stupanj
prijenosa (vidi zaslon mjenjača). S N,
nije odabran stupanj prijenosa.
Kad je kontakt isključen, mjenjač više ne odgovara na pomicanje poluge
mjenjača.Ako kontakt nije isključen ili parkirna
kočnica nije zategnuta, čut će se
upozoravajući gong nakon otvaranja
vozačevih vrata.
Ručni način rada Ako je odabran viši stupanj prijenosa
kad je brzina vozila preniska, ili niži
stupanj prijenosa kad je brzina
previsoka, ne vrši se promjena
stupnja prijenosa. To sprječava motor
da radi s preniskom ili previsokom
brzinom vrtnje.
Ako je brzina vrtnje motora preniska,
mjenjač automatski odabire niži
stupanj prijenosa.
Ako je brzina vrtnje motora previsoka, mjenjač odabire viši stupanj samo
kad se papučica gasa pritisne do
kraja (kickdown).

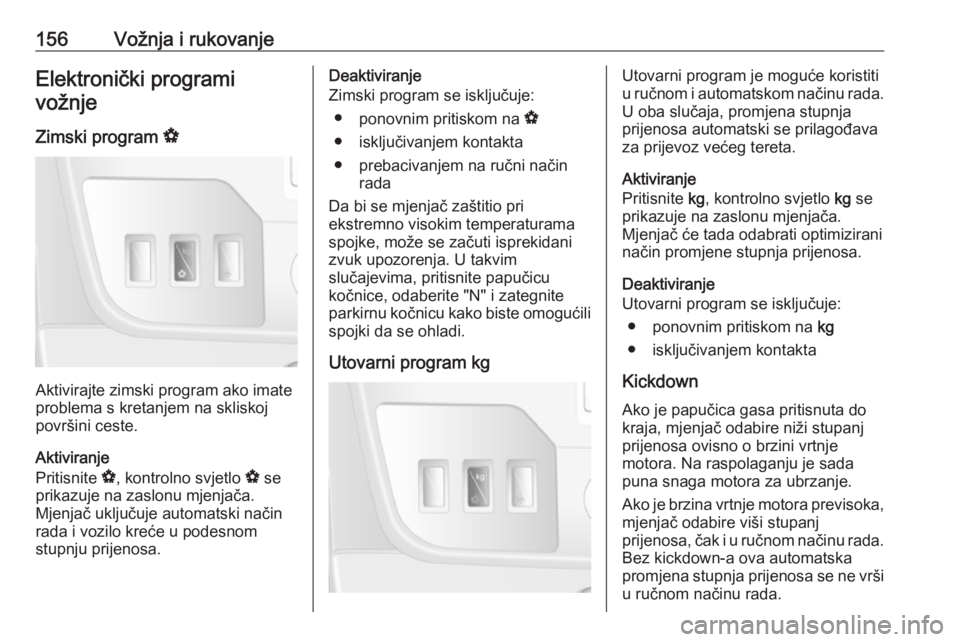

156Vožnja i rukovanjeElektronički programivožnje
Zimski program V
Aktivirajte zimski program ako imate
problema s kretanjem na skliskoj
površini ceste.
Aktiviranje
Pritisnite V, kontrolno svjetlo V se
prikazuje na zaslonu mjenjača.
Mjenjač uključuje automatski način rada i vozilo kreće u podesnom
stupnju prijenosa.
Deaktiviranje
Zimski program se isključuje:
● ponovnim pritiskom na V
● isključivanjem kontakta
● prebacivanjem na ručni način rada
Da bi se mjenjač zaštitio pri
ekstremno visokim temperaturama
spojke, može se začuti isprekidani
zvuk upozorenja. U takvim
slučajevima, pritisnite papučicu
kočnice, odaberite "N" i zategnite
parkirnu kočnicu kako biste omogućili spojki da se ohladi.
Utovarni program kgUtovarni program je moguće koristiti
u ručnom i automatskom načinu rada. U oba slučaja, promjena stupnja
prijenosa automatski se prilagođava
za prijevoz većeg tereta.
Aktiviranje
Pritisnite kg, kontrolno svjetlo kg se
prikazuje na zaslonu mjenjača.
Mjenjač će tada odabrati optimizirani
način promjene stupnja prijenosa.
Deaktiviranje
Utovarni program se isključuje:
● ponovnim pritiskom na kg
● isključivanjem kontakta
Kickdown Ako je papučica gasa pritisnuta do
kraja, mjenjač odabire niži stupanj
prijenosa ovisno o brzini vrtnje
motora. Na raspolaganju je sada
puna snaga motora za ubrzanje.
Ako je brzina vrtnje motora previsoka,
mjenjač odabire viši stupanj
prijenosa, čak i u ručnom načinu rada.
Bez kickdown-a ova automatska
promjena stupnja prijenosa se ne vrši u ručnom načinu rada.

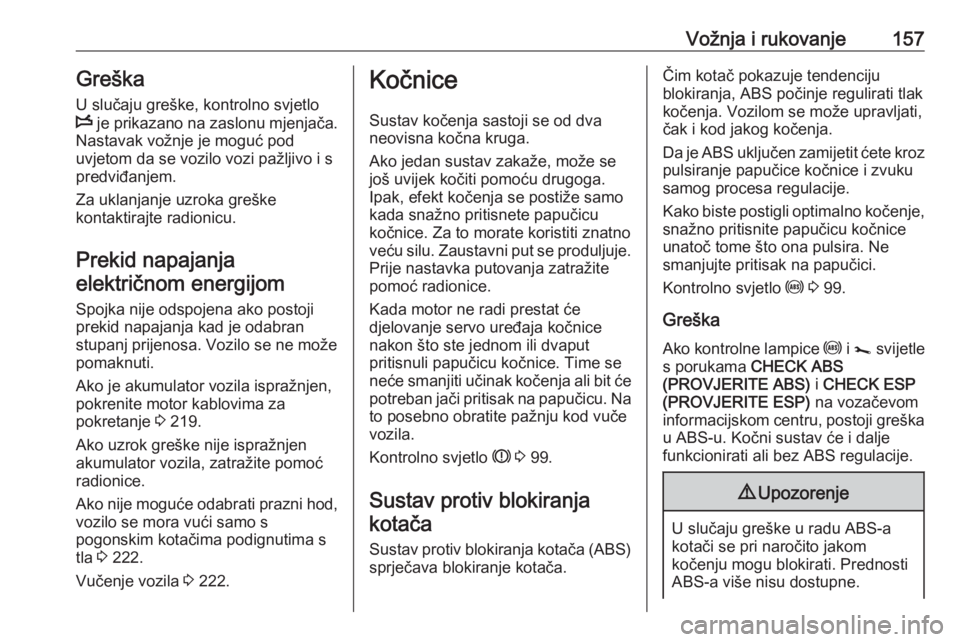

Vožnja i rukovanje157GreškaU slučaju greške, kontrolno svjetlo
W je prikazano na zaslonu mjenjača.
Nastavak vožnje je moguć pod
uvjetom da se vozilo vozi pažljivo i s
predviđanjem.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Prekid napajanjaelektričnom energijom
Spojka nije odspojena ako postoji
prekid napajanja kad je odabran
stupanj prijenosa. Vozilo se ne može
pomaknuti.
Ako je akumulator vozila ispražnjen,
pokrenite motor kablovima za
pokretanje 3 219.
Ako uzrok greške nije ispražnjen akumulator vozila, zatražite pomoć
radionice.
Ako nije moguće odabrati prazni hod,
vozilo se mora vući samo s
pogonskim kotačima podignutima s
tla 3 222.
Vučenje vozila 3 222.Kočnice
Sustav kočenja sastoji se od dvaneovisna kočna kruga.
Ako jedan sustav zakaže, može se
još uvijek kočiti pomoću drugoga.
Ipak, efekt kočenja se postiže samo
kada snažno pritisnete papučicu
kočnice. Za to morate koristiti znatno
veću silu. Zaustavni put se produljuje. Prije nastavka putovanja zatražite
pomoć radionice.
Kada motor ne radi prestat će
djelovanje servo uređaja kočnice
nakon što ste jednom ili dvaput
pritisnuli papučicu kočnice. Time se
neće smanjiti učinak kočenja ali bit će
potreban jači pritisak na papučicu. Na
to posebno obratite pažnju kod vuče vozila.
Kontrolno svjetlo R 3 99.
Sustav protiv blokiranja kotača
Sustav protiv blokiranja kotača (ABS)
sprječava blokiranje kotača.Čim kotač pokazuje tendenciju
blokiranja, ABS počinje regulirati tlak kočenja. Vozilom se može upravljati,čak i kod jakog kočenja.
Da je ABS uključen zamijetit ćete kroz pulsiranje papučice kočnice i zvuku
samog procesa regulacije.
Kako biste postigli optimalno kočenje,
snažno pritisnite papučicu kočnice
unatoč tome što ona pulsira. Ne
smanjujte pritisak na papučici.
Kontrolno svjetlo u 3 99.
Greška Ako kontrolne lampice u i j svijetle
s porukama CHECK ABS
(PROVJERITE ABS) i CHECK ESP
(PROVJERITE ESP) na vozačevom
informacijskom centru, postoji greška u ABS-u. Kočni sustav će i dalje
funkcionirati ali bez ABS regulacije.9 Upozorenje
U slučaju greške u radu ABS-a
kotači se pri naročito jakom
kočenju mogu blokirati. Prednosti
ABS-a više nisu dostupne.

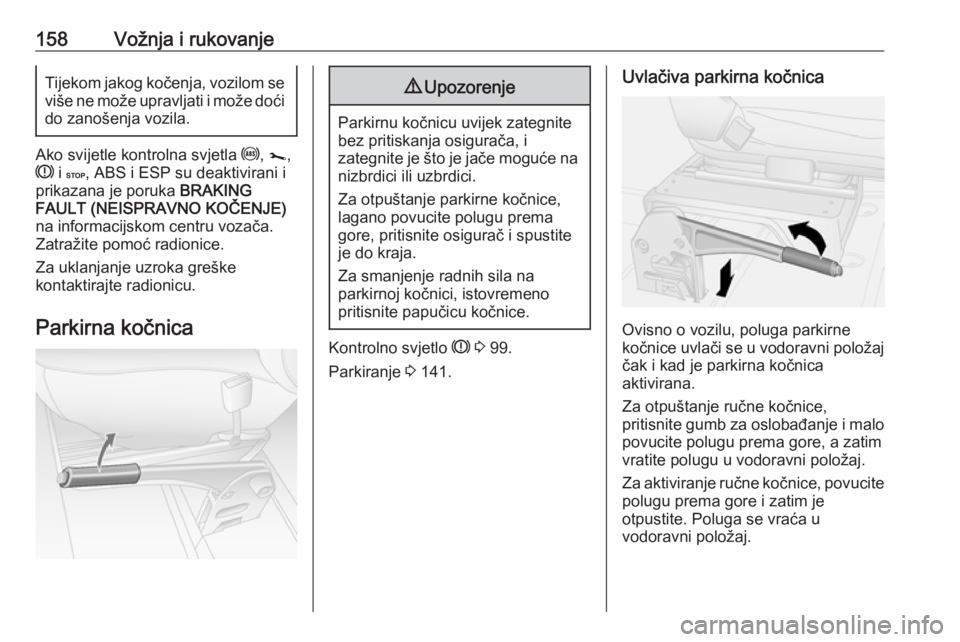

158Vožnja i rukovanjeTijekom jakog kočenja, vozilom seviše ne može upravljati i može doći
do zanošenja vozila.
Ako svijetle kontrolna svjetla u, j ,
R i C , ABS i ESP su deaktivirani i
prikazana je poruka BRAKING
FAULT (NEISPRAVNO KOČENJE)
na informacijskom centru vozača.
Zatražite pomoć radionice.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Parkirna kočnica
9 Upozorenje
Parkirnu kočnicu uvijek zategnite
bez pritiskanja osigurača, i
zategnite je što je jače moguće na nizbrdici ili uzbrdici.
Za otpuštanje parkirne kočnice,
lagano povucite polugu prema
gore, pritisnite osigurač i spustite
je do kraja.
Za smanjenje radnih sila na
parkirnoj kočnici, istovremeno
pritisnite papučicu kočnice.
Kontrolno svjetlo R 3 99.
Parkiranje 3 141.
Uvlačiva parkirna kočnica
Ovisno o vozilu, poluga parkirne
kočnice uvlači se u vodoravni položaj čak i kad je parkirna kočnica
aktivirana.
Za otpuštanje ručne kočnice,
pritisnite gumb za oslobađanje i malo
povucite polugu prema gore, a zatim
vratite polugu u vodoravni položaj.
Za aktiviranje ručne kočnice, povucite polugu prema gore i zatim je
otpustite. Poluga se vraća u
vodoravni položaj.
