Péče o vozidlo199

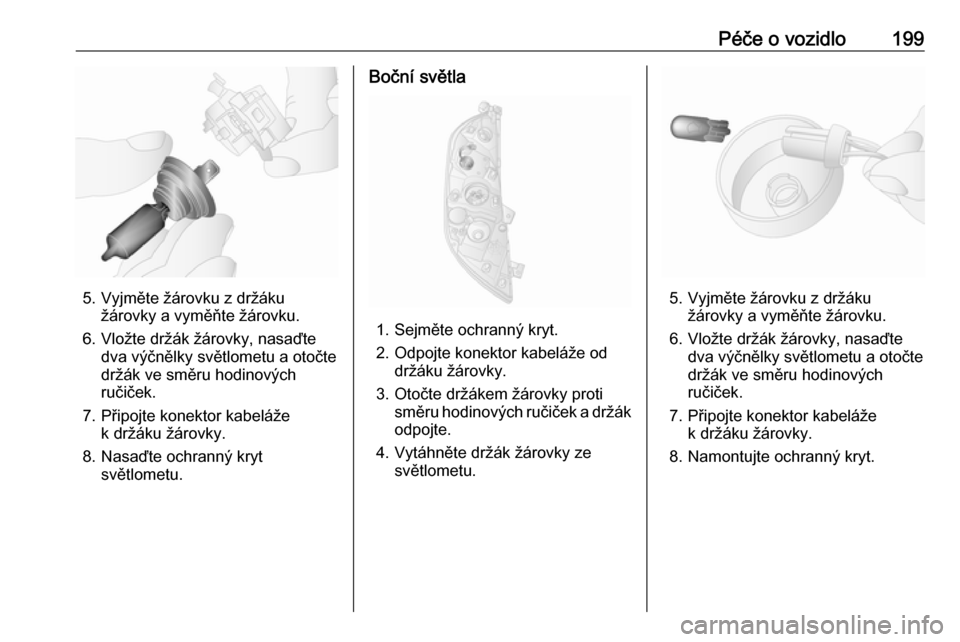

5. Vyjměte žárovku z držákužárovky a vyměňte žárovku.
6. Vložte držák žárovky, nasaďte dva výčnělky světlometu a otočtedržák ve směru hodinových
ručiček.
7. Připojte konektor kabeláže k držáku žárovky.
8. Nasaďte ochranný kryt světlometu.
Boční světla
1. Sejměte ochranný kryt.
2. Odpojte konektor kabeláže od držáku žárovky.
3. Otočte držákem žárovky proti směru hodinových ručiček a držák
odpojte.
4. Vytáhněte držák žárovky ze světlometu.
5. Vyjměte žárovku z držákužárovky a vyměňte žárovku.
6. Vložte držák žárovky, nasaďte dva výčnělky světlometu a otočtedržák ve směru hodinových
ručiček.
7. Připojte konektor kabeláže k držáku žárovky.
8. Namontujte ochranný kryt.

200Péče o vozidloOsvětlení zatáček

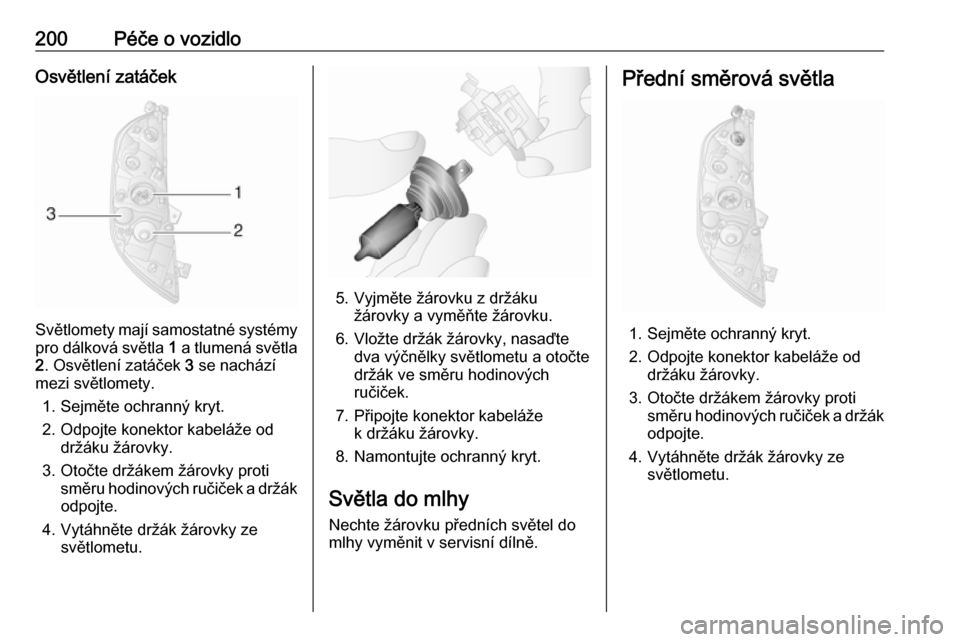

Světlomety mají samostatné systémy
pro dálková světla 1 a tlumená světla
2 . Osvětlení zatáček 3 se nachází
mezi světlomety.
1. Sejměte ochranný kryt.
2. Odpojte konektor kabeláže od držáku žárovky.
3. Otočte držákem žárovky proti směru hodinových ručiček a držákodpojte.
4. Vytáhněte držák žárovky ze světlometu.
5. Vyjměte žárovku z držákužárovky a vyměňte žárovku.
6. Vložte držák žárovky, nasaďte dva výčnělky světlometu a otočtedržák ve směru hodinových
ručiček.
7. Připojte konektor kabeláže k držáku žárovky.
8. Namontujte ochranný kryt.
Světla do mlhy
Nechte žárovku předních světel do
mlhy vyměnit v servisní dílně.
Přední směrová světla
1. Sejměte ochranný kryt.
2. Odpojte konektor kabeláže od držáku žárovky.
3. Otočte držákem žárovky proti směru hodinových ručiček a držák
odpojte.
4. Vytáhněte držák žárovky ze světlometu.

Péče o vozidlo201
5. Vyjměte žárovku z držákužárovky a vyměňte žárovku.
6. Vložte držák žárovky, nasaďte dva výčnělky světlometu a otočtedržák ve směru hodinových
ručiček.
7. Připojte konektor kabeláže k držáku žárovky.
8. Namontujte ochranný kryt.
Koncová světla
Směrová světla, koncová
a brzdová světla, světlo zpátečky, zadní světlo do mlhy

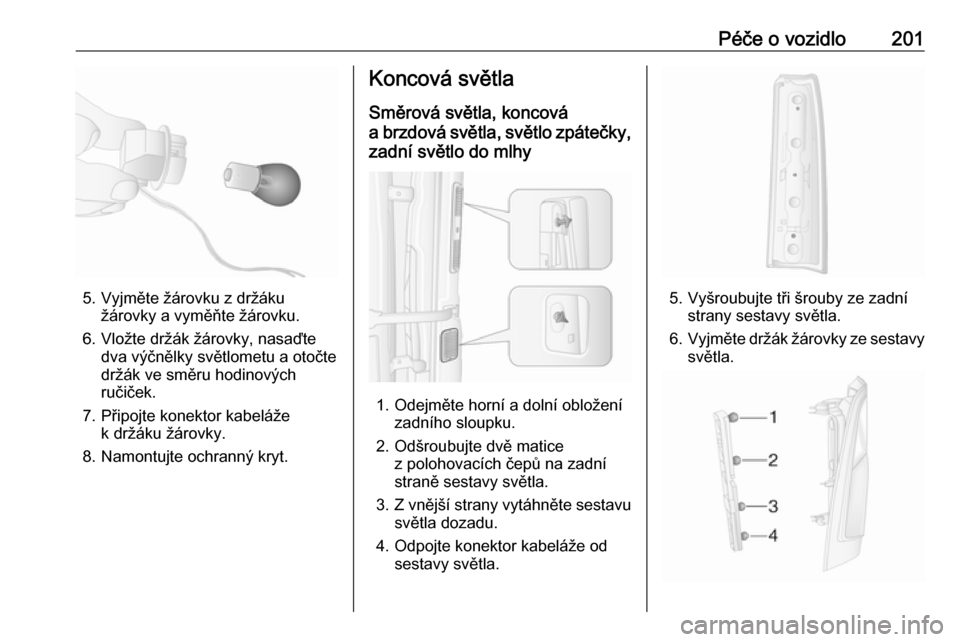

1. Odejměte horní a dolní obložení zadního sloupku.
2. Odšroubujte dvě matice z polohovacích čepů na zadní
straně sestavy světla.
3. Z vnější strany vytáhněte sestavu
světla dozadu.
4. Odpojte konektor kabeláže od sestavy světla.
5. Vyšroubujte tři šrouby ze zadnístrany sestavy světla.
6. Vyjměte držák žárovky ze sestavy
světla.

202Péče o vozidlo7. Lehce zatlačte žárovku doobjímky, otočte ji proti směru
hodinových ručiček, vyjměte
a vyměňte žárovku.
Směrová světlo ( 1)
Koncové a brzdové světlo ( 2)
Světlo zpátečky ( 3)
Zadní světlo do mlhy, může být
pouze na jedné straně ( 4)
8. Vložte držák žárovky zpět do sestavy světla.
9. Zašroubujte zpět tři šrouby na zadní straně sestavy světla.
10. Připojte zpět konektor kabeláže k sestavě světla.
11. Z vnější strany nasaďte sestavu světla zpět do její původní polohya dbejte, aby byla správně
usazená.
12. Zašroubujte zpět dvě matice na polohovací čepy na zadní straně
sestavy světla.
13. Nasaďte horní a dolní obložení zadního sloupku.Prodloužená kabina, podvozek
s kabinouSměrová světla, koncová a brzdová
světla, světlo zpátečky, zadní světlo
do mlhy

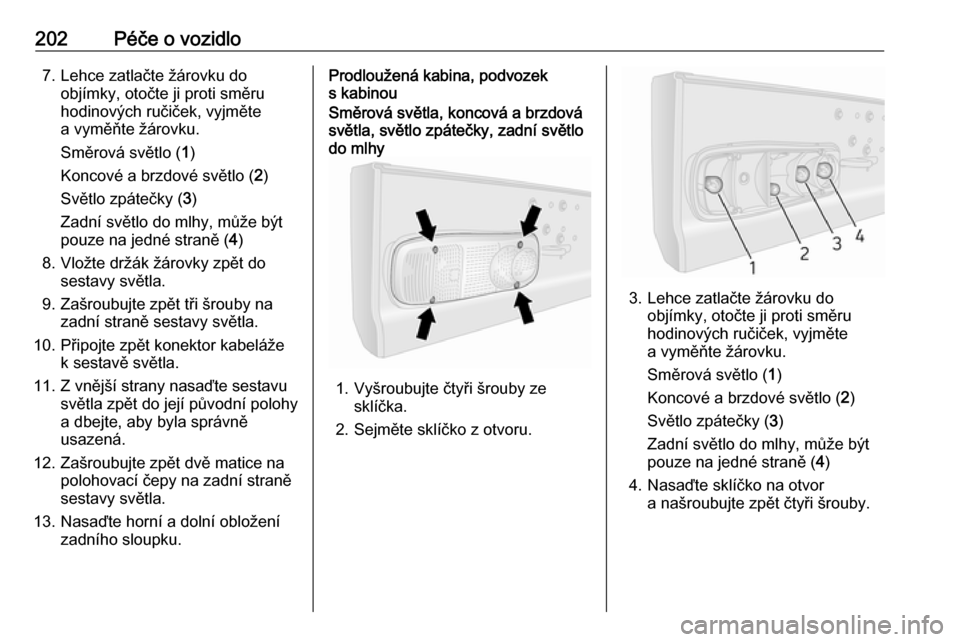

1. Vyšroubujte čtyři šrouby ze sklíčka.
2. Sejměte sklíčko z otvoru.
3. Lehce zatlačte žárovku do objímky, otočte ji proti směru
hodinových ručiček, vyjměte
a vyměňte žárovku.
Směrová světlo ( 1)
Koncové a brzdové světlo ( 2)
Světlo zpátečky ( 3)
Zadní světlo do mlhy, může být
pouze na jedné straně ( 4)
4. Nasaďte sklíčko na otvor a našroubujte zpět čtyři šrouby.

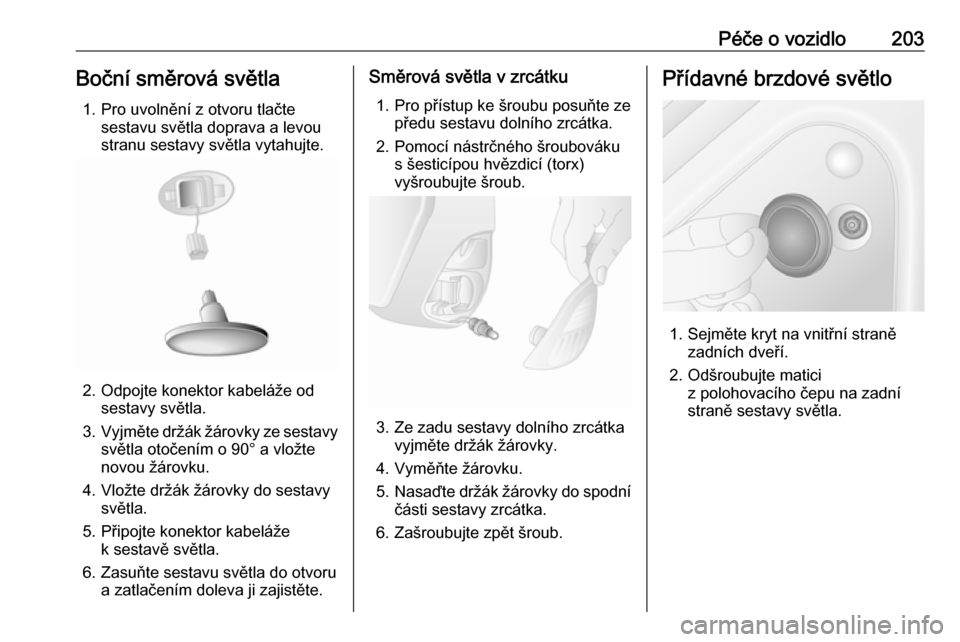

Péče o vozidlo203Boční směrová světla1. Pro uvolnění z otvoru tlačte sestavu světla doprava a levou
stranu sestavy světla vytahujte.
2. Odpojte konektor kabeláže od sestavy světla.
3. Vyjměte držák žárovky ze sestavy
světla otočením o 90° a vložte
novou žárovku.
4. Vložte držák žárovky do sestavy světla.
5. Připojte konektor kabeláže k sestavě světla.
6. Zasuňte sestavu světla do otvoru a zatlačením doleva ji zajistěte.
Směrová světla v zrcátku
1. Pro přístup ke šroubu posuňte ze předu sestavu dolního zrcátka.
2. Pomocí nástrčného šroubováku s šesticípou hvězdicí (torx)
vyšroubujte šroub.
3. Ze zadu sestavy dolního zrcátka vyjměte držák žárovky.
4. Vyměňte žárovku.
5. Nasaďte držák žárovky do spodní
části sestavy zrcátka.
6. Zašroubujte zpět šroub.
Přídavné brzdové světlo
1. Sejměte kryt na vnitřní straně zadních dveří.
2. Odšroubujte matici z polohovacího čepu na zadní
straně sestavy světla.

204Péče o vozidlo
3. Vyjměte sestavu světla z otvoruna vnější straně.
4. Odpojte konektor kabeláže od sestavy světla.
5. Vyjměte držák žárovky ze sestavy
světla a vyměňte žárovku.
6. Vložte držák žárovky do sestavy světla a připojte zpět konektor
kabeláže k sestavě světla.
7. Nasaďte sestavu světla zpět do otvoru a dbejte, aby byla správně
usazená.
8. Zašroubujte zpět matici na polohovací čep na zadní straně
sestavy světla.
9. Nasaďte kryt na vnitřní stranu zadních dveří.

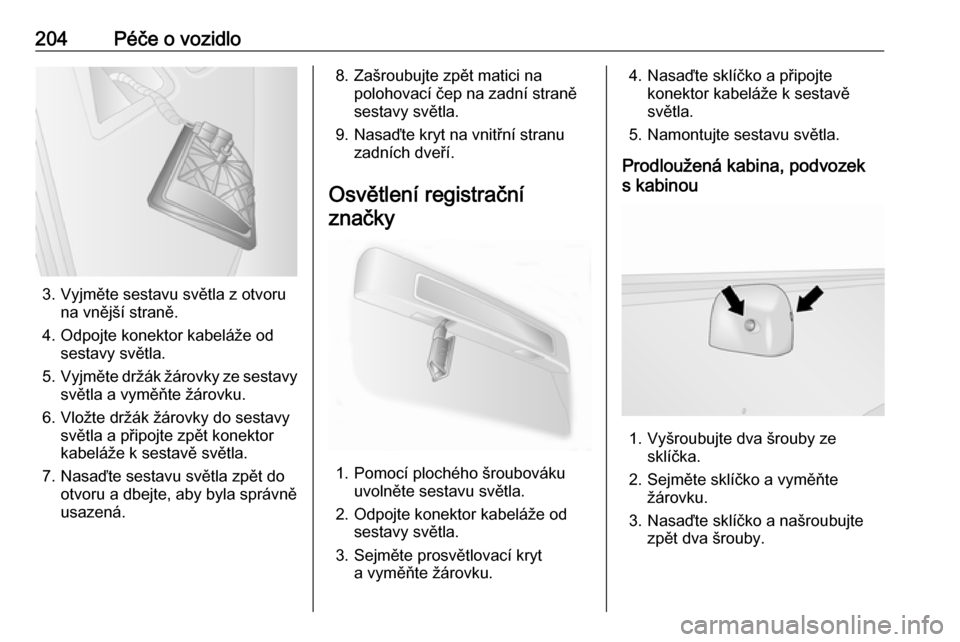

Osvětlení registrační
značky
1. Pomocí plochého šroubováku uvolněte sestavu světla.
2. Odpojte konektor kabeláže od sestavy světla.
3. Sejměte prosvětlovací kryt a vyměňte žárovku.
4. Nasaďte sklíčko a připojtekonektor kabeláže k sestavě
světla.
5. Namontujte sestavu světla.
Prodloužená kabina, podvozek
s kabinou
1. Vyšroubujte dva šrouby ze sklíčka.
2. Sejměte sklíčko a vyměňte žárovku.
3. Nasaďte sklíčko a našroubujte zpět dva šrouby.

Péče o vozidlo205Osvětlení interiéru
Přední stropní svítilna
1. Pomocí plochého šroubováku vyjměte sestavu světla.
2. Vyměňte žárovku.
3. Namontujte sestavu světla.
Osvětlení zavazadlového
prostoru
1. Pomocí plochého šroubováku vyjměte sestavu světla.
2. Odpojte konektor kabeláže od sestavy světla.
3. Sejměte sklíčko a vyměňte žárovku.
4. Nasaďte sklíčko a připojte konektor kabeláže k sestavě
světla.
5. Namontujte sestavu světla.
Osvětlení obložení předních dveří
1. Pomocí plochého šroubováku vyjměte sestavu světla.
2. Otočte držákem žárovky proti směru hodinových ručiček a držák
odpojte.
3. Vyměňte žárovku a nasaďte držák žárovky.
4. Namontujte sestavu světla.
Zadní stropní svítilny
Žárovky nechte vyměnit v servisu.

206Péče o vozidloSvětlo odkládací schránky
v palubní desce
Žárovky nechte vyměnit v servisu.
Osvětlení panelu přístrojů
Žárovky nechte vyměnit v servisu.Elektrická soustava
Pojistky Údaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí dvě
pojistkové skříňky:
● na levé straně za obložením přístrojové desky
● v motorovém prostoru pod vyrovnávací nádržkou chladicí
kapalinyKombi
Další pojistková skříň je umístěna za
panelem obložení na pravé straně
zavazadlového prostoru, vedle
zadních dveří.Autobus
Další pojistková skříň je umístěna na
pravé straně zavazadlového prostoru
dole, pod panelem obložení schodu.
Před výměnou pojistky vypněte
příslušný spínač a zapalování.

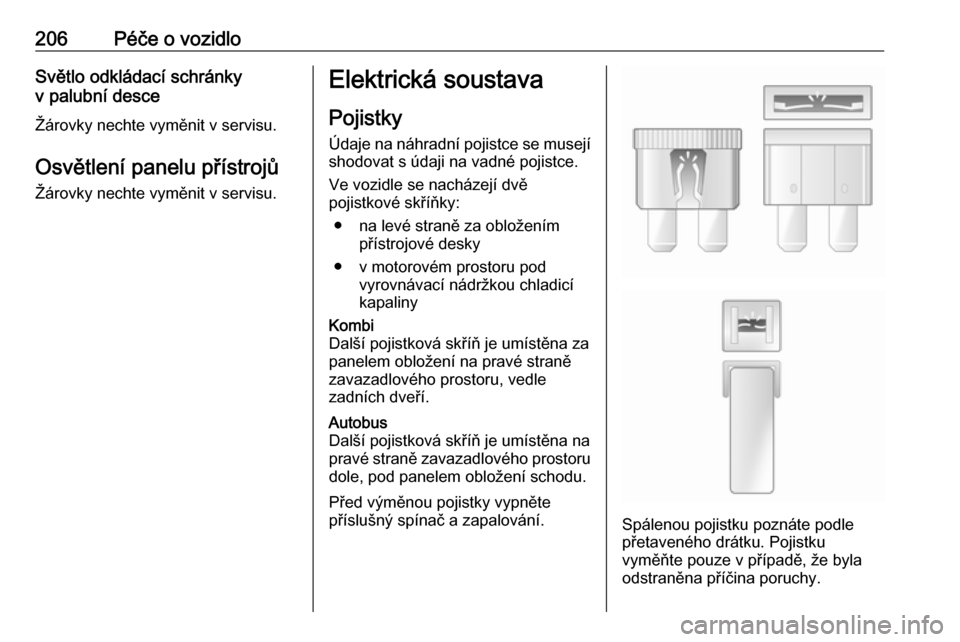

Spálenou pojistku poznáte podle
přetaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.

Péče o vozidlo207Doporučuje se vozit ve vozidle úplnou
sadu pojistek. Obraťte se na servis.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.
Poznámky
Ne všechna označení v pojistkové
skříňce v této příručce se musí
vztahovat na Vaše vozidlo.
Pokud kontrolujete pojistkovou
skříňku, orientujte se podle nálepky
pojistkové skříňky.

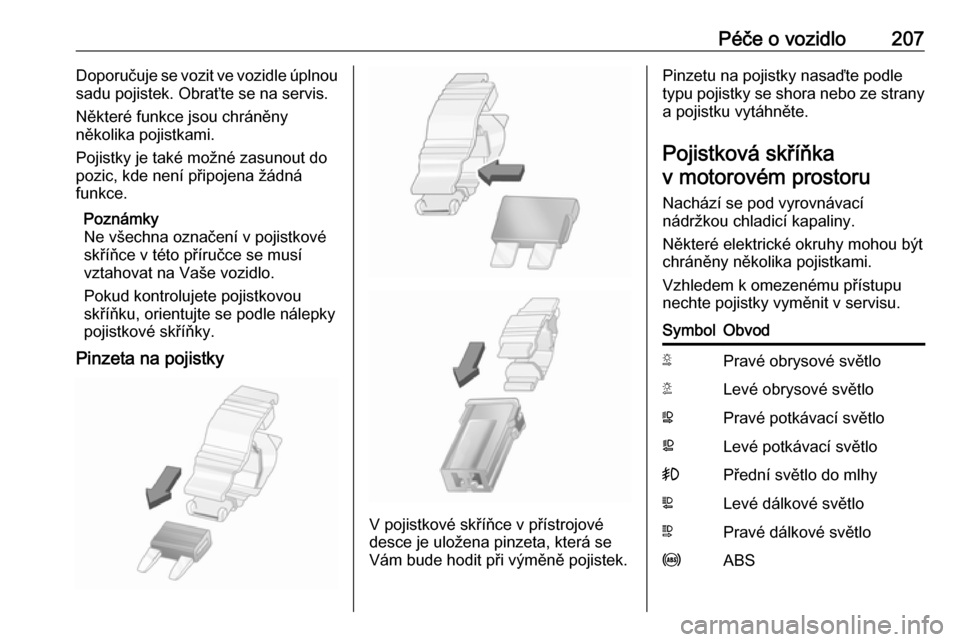

Pinzeta na pojistky
V pojistkové skříňce v přístrojové
desce je uložena pinzeta, která se
Vám bude hodit při výměně pojistek.
Pinzetu na pojistky nasaďte podle
typu pojistky se shora nebo ze strany
a pojistku vytáhněte.
Pojistková skříňka v motorovém prostoru
Nachází se pod vyrovnávací
nádržkou chladicí kapaliny.
Některé elektrické okruhy mohou být
chráněny několika pojistkami.
Vzhledem k omezenému přístupu
nechte pojistky vyměnit v servisu.SymbolObvodSPravé obrysové světloTLevé obrysové světloWPravé potkávací světloaLevé potkávací světlo>Přední světlo do mlhyLLevé dálkové světloNPravé dálkové světlouABS

208Péče o vozidloSymbolObvodKStěrač čelního sklanSystém topení a větrání/
klimatizaceVVyhřívání čelního sklaQPneumatické odpružení
Pojistková skříňka
v přístrojové desce
Umístěna za obložením přístrojové
desky na levé straně. Obložení
sejmete zatažením za jeho horní část.
Za obložení neukládejte žádné
předměty.
Některé elektrické okruhy mohou být
chráněny několika pojistkami.SymbolObvodZInformační systém/
vyhřívání sedadel/infor‐
mační centrum řidiče/
připojení audia/alarm?Napájecí zásuvkaÌZapalovač cigaretePřístrojová deskaUCentrální zamykání0Osvětlení interiéruOSměrová světla/zadní
světla do mlhy/řídicí modul
karoserieDIAGDiagnostický konektoruABS / Systém elektronické
stabilizace vozidladSvětla interiéru / brzdová
světlaSymbolObvodZModul řízení karoserieSTOPBrzdové světloIŘídicí modul karosérie /
elektricky ovládaná okna /
systém topení a větrání /
klimatizacemVyhřívání levého zadního
oknanVyhřívání pravého zadního
