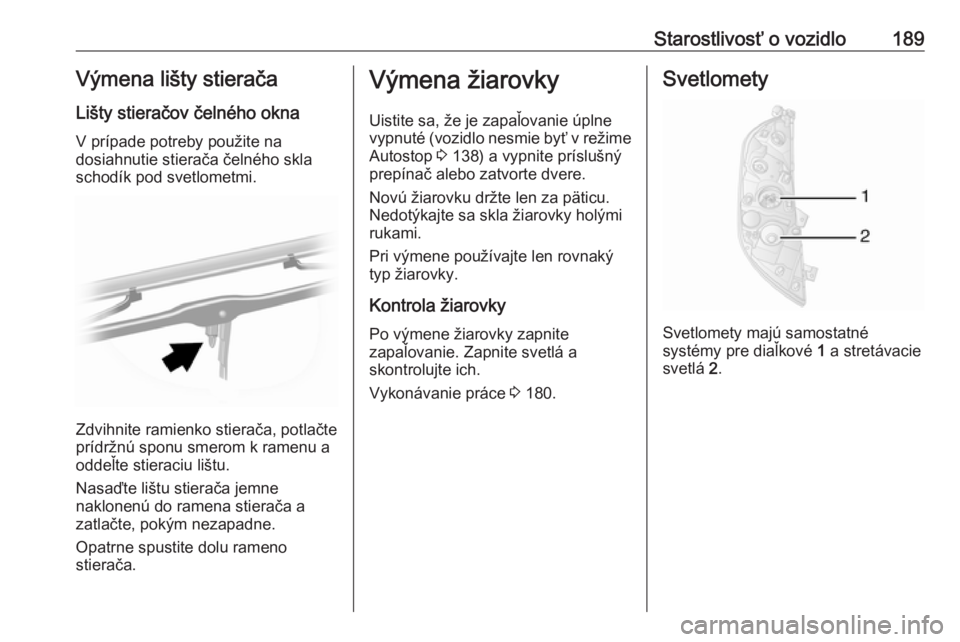

Starostlivosť o vozidlo189Výmena lišty stieračaLišty stieračov čelného okna
V prípade potreby použite na
dosiahnutie stierača čelného skla
schodík pod svetlometmi.
Zdvihnite ramienko stierača, potlačte
prídržnú sponu smerom k ramenu a
oddeľte stieraciu lištu.
Nasaďte lištu stierača jemne
naklonenú do ramena stierača a
zatlačte, pokým nezapadne.
Opatrne spustite dolu rameno
stierača.
Výmena žiarovky
Uistite sa, že je zapaľovanie úplne
vypnuté (vozidlo nesmie byť v režime Autostop 3 138) a vypnite príslušný
prepínač alebo zatvorte dvere.
Novú žiarovku držte len za päticu.
Nedotýkajte sa skla žiarovky holými
rukami.
Pri výmene používajte len rovnaký
typ žiarovky.
Kontrola žiarovky Po výmene žiarovky zapnite
zapaľovanie. Zapnite svetlá a
skontrolujte ich.
Vykonávanie práce 3 180.Svetlomety
Svetlomety majú samostatné
systémy pre diaľkové 1 a stretávacie
svetlá 2.

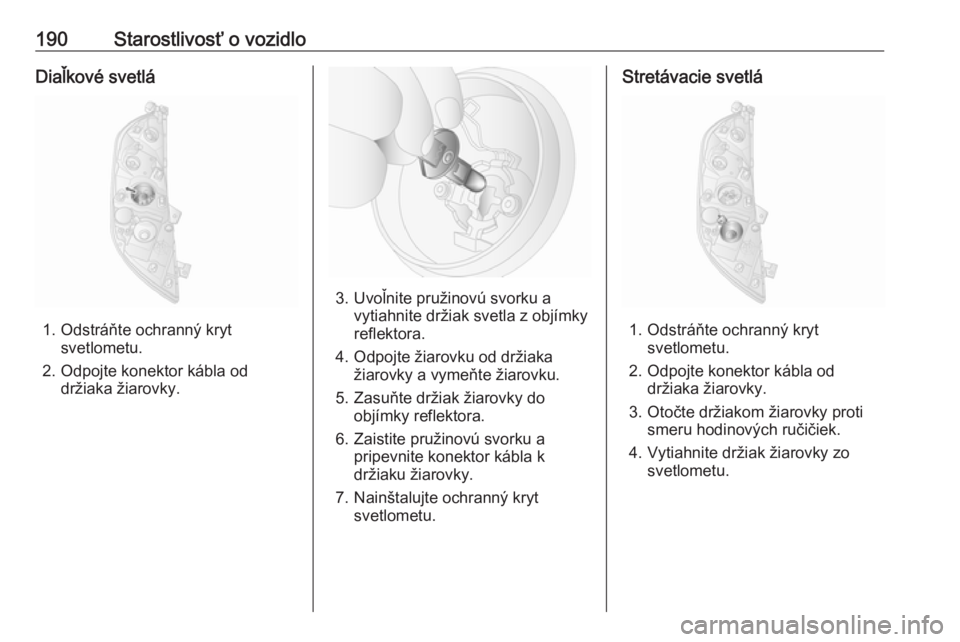

190Starostlivosť o vozidloDiaľkové svetlá
1. Odstráňte ochranný krytsvetlometu.
2. Odpojte konektor kábla od držiaka žiarovky.
3. Uvoľnite pružinovú svorku avytiahnite držiak svetla z objímky
reflektora.
4. Odpojte žiarovku od držiaka žiarovky a vymeňte žiarovku.
5. Zasuňte držiak žiarovky do objímky reflektora.
6. Zaistite pružinovú svorku a pripevnite konektor kábla k
držiaku žiarovky.
7. Nainštalujte ochranný kryt svetlometu.
Stretávacie svetlá
1. Odstráňte ochranný krytsvetlometu.
2. Odpojte konektor kábla od držiaka žiarovky.
3. Otočte držiakom žiarovky proti smeru hodinových ručičiek.
4. Vytiahnite držiak žiarovky zo svetlometu.

Starostlivosť o vozidlo191

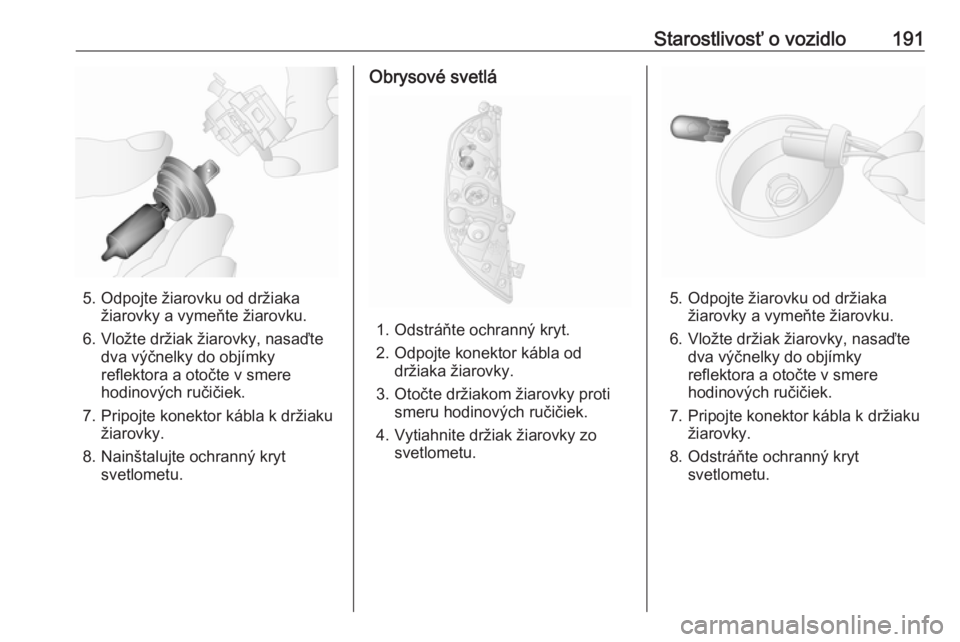

5. Odpojte žiarovku od držiakažiarovky a vymeňte žiarovku.
6. Vložte držiak žiarovky, nasaďte dva výčnelky do objímky
reflektora a otočte v smere
hodinových ručičiek.
7. Pripojte konektor kábla k držiaku žiarovky.
8. Nainštalujte ochranný kryt svetlometu.
Obrysové svetlá
1. Odstráňte ochranný kryt.
2. Odpojte konektor kábla od držiaka žiarovky.
3. Otočte držiakom žiarovky proti smeru hodinových ručičiek.
4. Vytiahnite držiak žiarovky zo svetlometu.
5. Odpojte žiarovku od držiakažiarovky a vymeňte žiarovku.
6. Vložte držiak žiarovky, nasaďte dva výčnelky do objímky
reflektora a otočte v smere
hodinových ručičiek.
7. Pripojte konektor kábla k držiaku žiarovky.
8. Odstráňte ochranný kryt svetlometu.

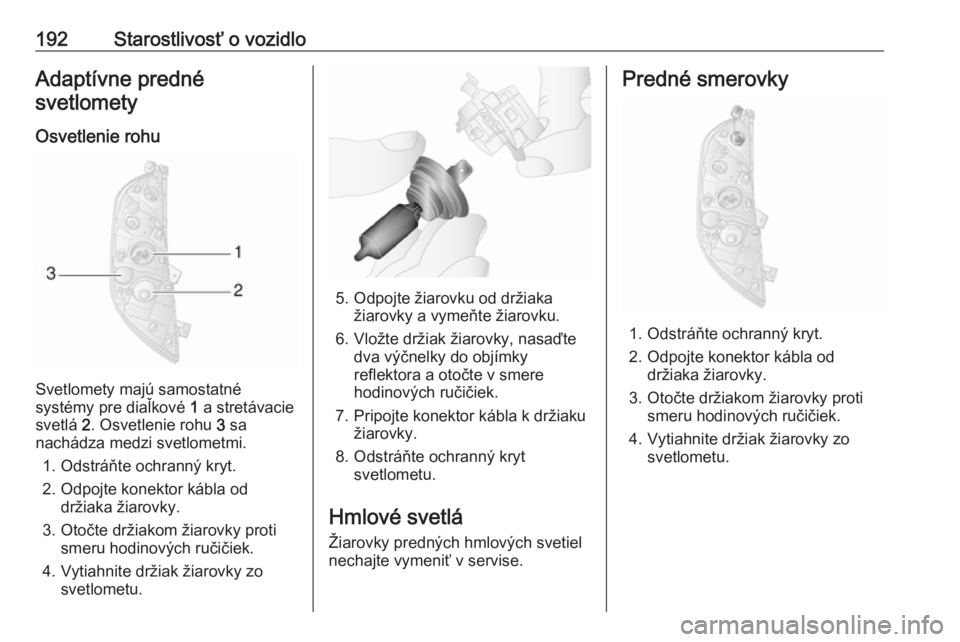

192Starostlivosť o vozidloAdaptívne predné
svetlomety
Osvetlenie rohu
Svetlomety majú samostatné
systémy pre diaľkové 1 a stretávacie
svetlá 2. Osvetlenie rohu 3 sa
nachádza medzi svetlometmi.
1. Odstráňte ochranný kryt.
2. Odpojte konektor kábla od držiaka žiarovky.
3. Otočte držiakom žiarovky proti smeru hodinových ručičiek.
4. Vytiahnite držiak žiarovky zo svetlometu.
5. Odpojte žiarovku od držiakažiarovky a vymeňte žiarovku.
6. Vložte držiak žiarovky, nasaďte dva výčnelky do objímky
reflektora a otočte v smere
hodinových ručičiek.
7. Pripojte konektor kábla k držiaku žiarovky.
8. Odstráňte ochranný kryt svetlometu.
Hmlové svetlá
Žiarovky predných hmlových svetiel
nechajte vymeniť v servise.
Predné smerovky
1. Odstráňte ochranný kryt.
2. Odpojte konektor kábla od držiaka žiarovky.
3. Otočte držiakom žiarovky proti smeru hodinových ručičiek.
4. Vytiahnite držiak žiarovky zo svetlometu.

Starostlivosť o vozidlo193

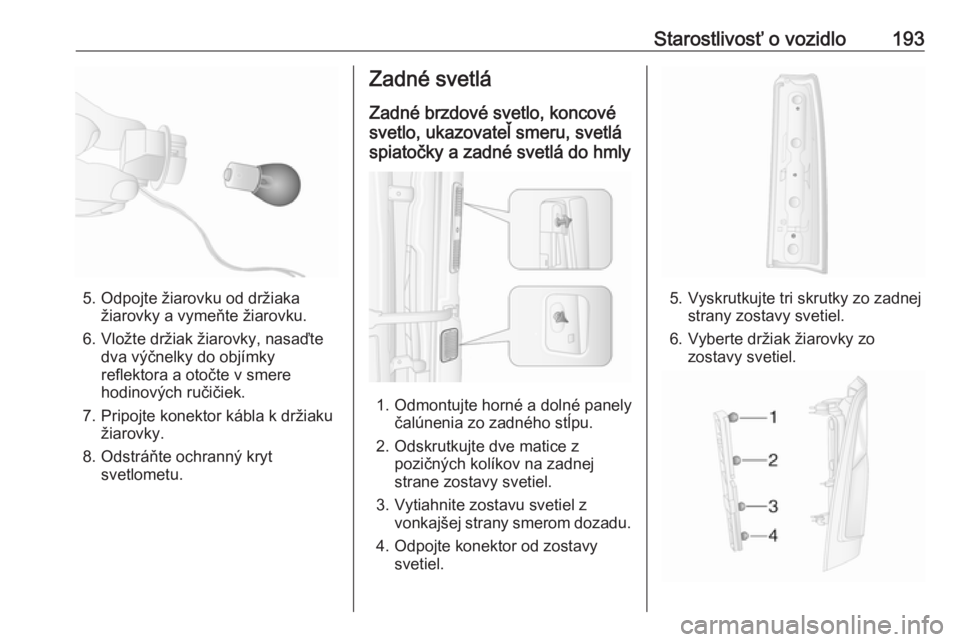

5. Odpojte žiarovku od držiakažiarovky a vymeňte žiarovku.
6. Vložte držiak žiarovky, nasaďte dva výčnelky do objímky
reflektora a otočte v smere
hodinových ručičiek.
7. Pripojte konektor kábla k držiaku žiarovky.
8. Odstráňte ochranný kryt svetlometu.
Zadné svetlá
Zadné brzdové svetlo, koncové
svetlo, ukazovateľ smeru, svetlá
spiatočky a zadné svetlá do hmly
1. Odmontujte horné a dolné panely čalúnenia zo zadného stĺpu.
2. Odskrutkujte dve matice z pozičných kolíkov na zadnej
strane zostavy svetiel.
3. Vytiahnite zostavu svetiel z vonkajšej strany smerom dozadu.
4. Odpojte konektor od zostavy svetiel.
5. Vyskrutkujte tri skrutky zo zadnej strany zostavy svetiel.
6. Vyberte držiak žiarovky zo zostavy svetiel.

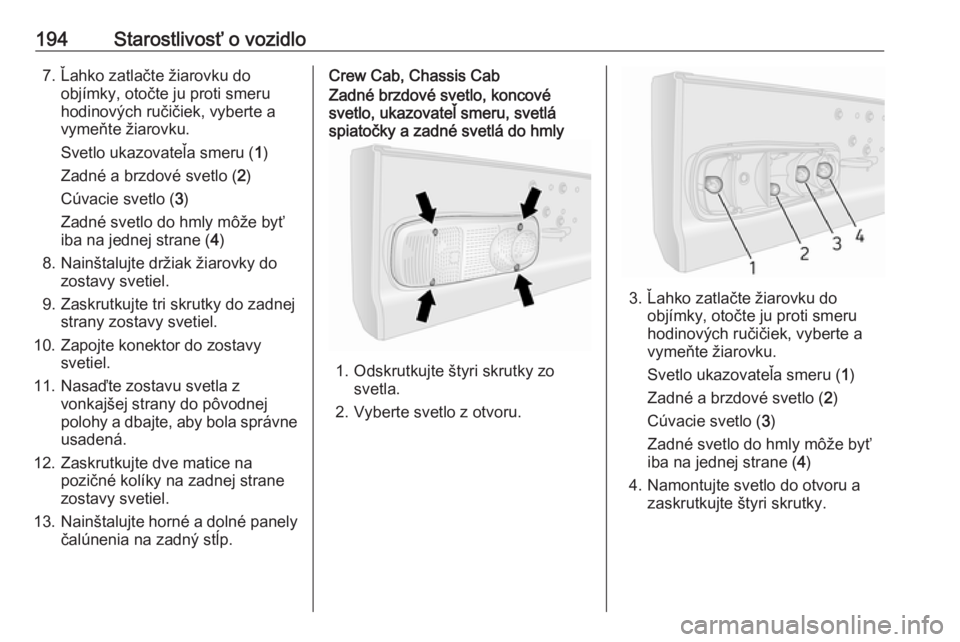

194Starostlivosť o vozidlo7. Ľahko zatlačte žiarovku doobjímky, otočte ju proti smeru
hodinových ručičiek, vyberte a
vymeňte žiarovku.
Svetlo ukazovateľa smeru ( 1)
Zadné a brzdové svetlo ( 2)
Cúvacie svetlo ( 3)
Zadné svetlo do hmly môže byť iba na jednej strane ( 4)
8. Nainštalujte držiak žiarovky do zostavy svetiel.
9. Zaskrutkujte tri skrutky do zadnej strany zostavy svetiel.
10. Zapojte konektor do zostavy svetiel.
11. Nasaďte zostavu svetla z vonkajšej strany do pôvodnej
polohy a dbajte, aby bola správne usadená.
12. Zaskrutkujte dve matice na pozičné kolíky na zadnej strane
zostavy svetiel.
13. Nainštalujte horné a dolné panely
čalúnenia na zadný stĺp.Crew Cab, Chassis CabZadné brzdové svetlo, koncové
svetlo, ukazovateľ smeru, svetlá
spiatočky a zadné svetlá do hmly
1. Odskrutkujte štyri skrutky zo svetla.
2. Vyberte svetlo z otvoru.
3. Ľahko zatlačte žiarovku do objímky, otočte ju proti smeru
hodinových ručičiek, vyberte a
vymeňte žiarovku.
Svetlo ukazovateľa smeru ( 1)
Zadné a brzdové svetlo ( 2)
Cúvacie svetlo ( 3)
Zadné svetlo do hmly môže byť iba na jednej strane ( 4)
4. Namontujte svetlo do otvoru a zaskrutkujte štyri skrutky.

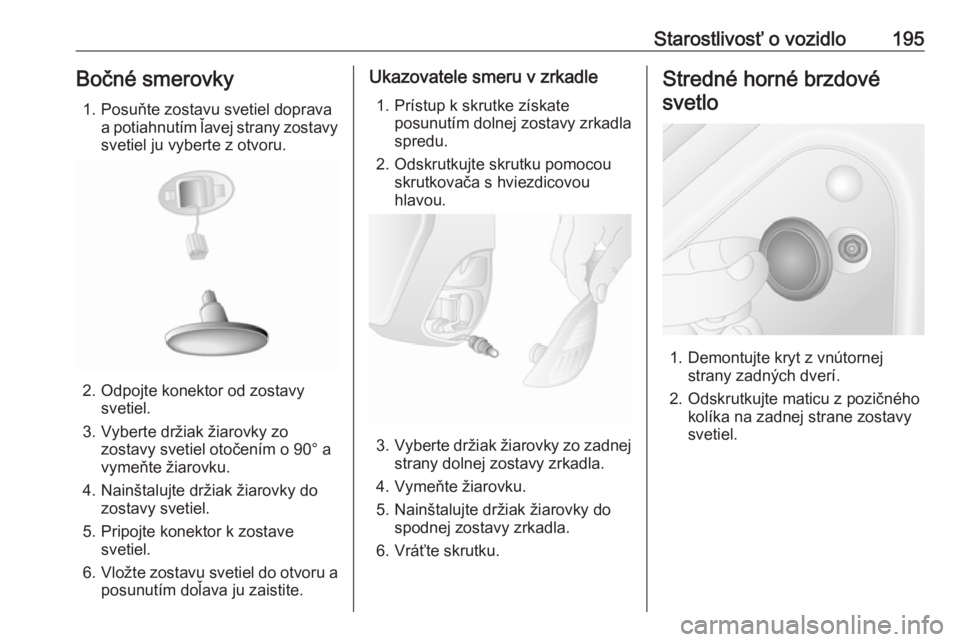

Starostlivosť o vozidlo195Bočné smerovky1. Posuňte zostavu svetiel doprava a potiahnutím ľavej strany zostavysvetiel ju vyberte z otvoru.
2. Odpojte konektor od zostavy svetiel.
3. Vyberte držiak žiarovky zo zostavy svetiel otočením o 90° a
vymeňte žiarovku.
4. Nainštalujte držiak žiarovky do zostavy svetiel.
5. Pripojte konektor k zostave svetiel.
6. Vložte zostavu svetiel do otvoru a
posunutím doľava ju zaistite.
Ukazovatele smeru v zrkadle
1. Prístup k skrutke získate posunutím dolnej zostavy zrkadla
spredu.
2. Odskrutkujte skrutku pomocou skrutkovača s hviezdicovouhlavou.
3. Vyberte držiak žiarovky zo zadnej
strany dolnej zostavy zrkadla.
4. Vymeňte žiarovku.
5. Nainštalujte držiak žiarovky do spodnej zostavy zrkadla.
6. Vráťte skrutku.
Stredné horné brzdové
svetlo
1. Demontujte kryt z vnútornej strany zadných dverí.
2. Odskrutkujte maticu z pozičného kolíka na zadnej strane zostavy
svetiel.

196Starostlivosť o vozidlo

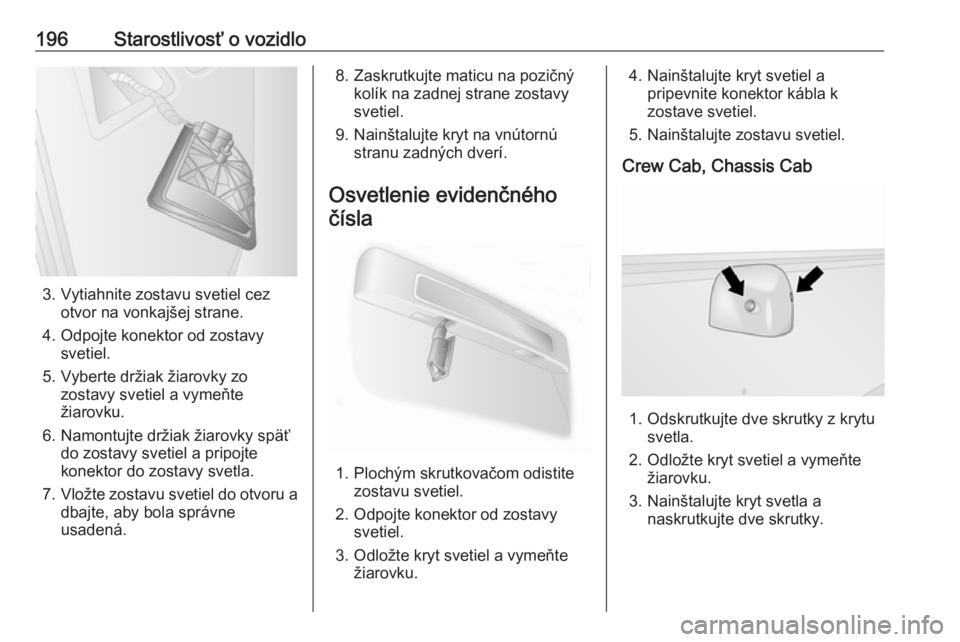

3. Vytiahnite zostavu svetiel cezotvor na vonkajšej strane.
4. Odpojte konektor od zostavy svetiel.
5. Vyberte držiak žiarovky zo zostavy svetiel a vymeňtežiarovku.
6. Namontujte držiak žiarovky späť do zostavy svetiel a pripojte
konektor do zostavy svetla.
7. Vložte zostavu svetiel do otvoru a
dbajte, aby bola správne
usadená.
8. Zaskrutkujte maticu na pozičný kolík na zadnej strane zostavy
svetiel.
9. Nainštalujte kryt na vnútornú stranu zadných dverí.
Osvetlenie evidenčného čísla
1. Plochým skrutkovačom odistite zostavu svetiel.
2. Odpojte konektor od zostavy svetiel.
3. Odložte kryt svetiel a vymeňte žiarovku.
4. Nainštalujte kryt svetiel apripevnite konektor kábla k
zostave svetiel.
5. Nainštalujte zostavu svetiel.
Crew Cab, Chassis Cab
1. Odskrutkujte dve skrutky z krytu svetla.
2. Odložte kryt svetiel a vymeňte žiarovku.
3. Nainštalujte kryt svetla a naskrutkujte dve skrutky.

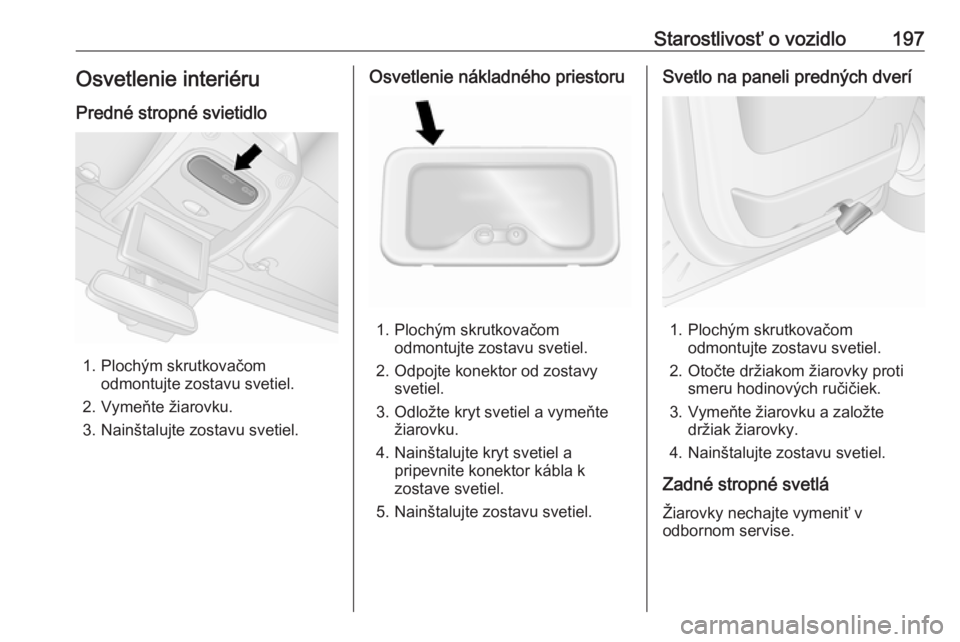

Starostlivosť o vozidlo197Osvetlenie interiéru
Predné stropné svietidlo
1. Plochým skrutkovačom odmontujte zostavu svetiel.
2. Vymeňte žiarovku.
3. Nainštalujte zostavu svetiel.
Osvetlenie nákladného priestoru
1. Plochým skrutkovačom odmontujte zostavu svetiel.
2. Odpojte konektor od zostavy svetiel.
3. Odložte kryt svetiel a vymeňte žiarovku.
4. Nainštalujte kryt svetiel a pripevnite konektor kábla k
zostave svetiel.
5. Nainštalujte zostavu svetiel.
Svetlo na paneli predných dverí
1. Plochým skrutkovačom odmontujte zostavu svetiel.
2. Otočte držiakom žiarovky proti smeru hodinových ručičiek.
3. Vymeňte žiarovku a založte držiak žiarovky.
4. Nainštalujte zostavu svetiel.
Zadné stropné svetlá Žiarovky nechajte vymeniť v
odbornom servise.

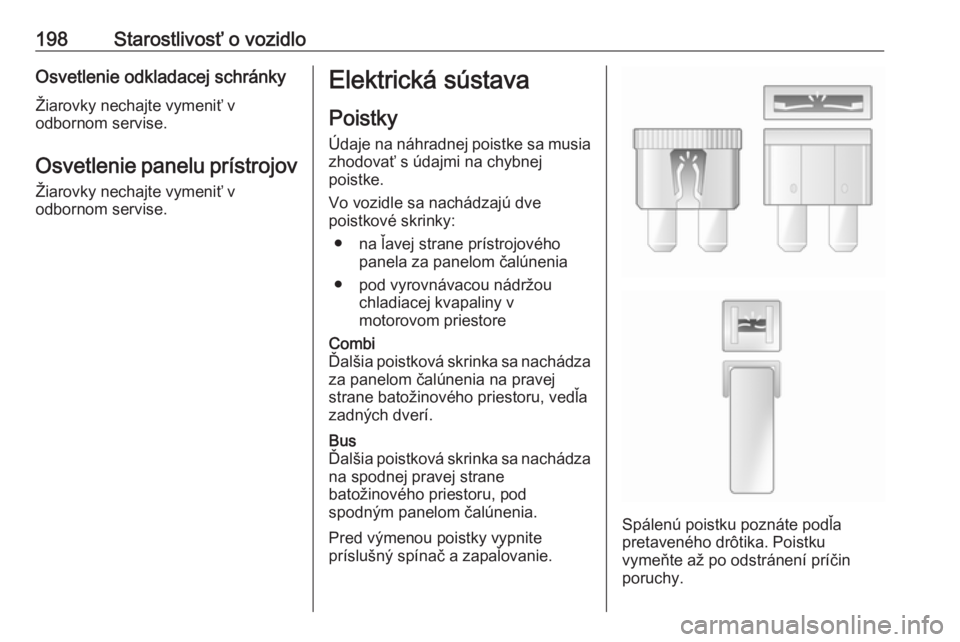

198Starostlivosť o vozidloOsvetlenie odkladacej schránkyŽiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie panelu prístrojov
Žiarovky nechajte vymeniť v
odbornom servise.Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky:
● na ľavej strane prístrojového panela za panelom čalúnenia
● pod vyrovnávacou nádržou chladiacej kvapaliny v
motorovom priestoreCombi
Ďalšia poistková skrinka sa nachádza
za panelom čalúnenia na pravej
strane batožinového priestoru, vedľa
zadných dverí.Bus
Ďalšia poistková skrinka sa nachádza na spodnej pravej strane
batožinového priestoru, pod
spodným panelom čalúnenia.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte až po odstránení príčin
poruchy.
