Instrumenti i kontrole89Kontrolna svjetla,
mjerači i indikatori
Sklop instrumenata
U nekim izvedbama, kazaljke na
instrumentima se kratko zakrenu u
krajnji položaj kad se uključi kontakt.
Brzinomjer
Prikazuje brzinu vozila.
Graničnik brzine
Maksimalnu brzinu možete ograničiti
ograničivačem brzine. Kao vidljiva
oznaka, na ploči s instrumentima
nalazi se naljepnica s upozorenjem.
Upozoravajući zvuk će se oglasiti na
deset sekundi ako vozilo nakratko
prekorači postavljenu granicu.
Napomena
U određenim uvjetima (npr. veliki nagibi) brzina vozila može
prekoračiti postavljenu granicu.
Ograničivač brzine 3 165,
ograničivač brzine kontrole brzine
3 162.Brojač kilometara
Prikazuje zabilježenu udaljenost
u km.
Brojač dnevno prijeđenih kilometara
Brojač dnevno prijeđenih kilometara
prikazuje proputovanu udaljenost od
zadnjeg resetiranja.
Jednom pritisnite prekidač na kraju
poluge brisača za prikaz brojača
dnevno prijeđenih kilometara.
Za ponovno postavljanje s prikazanim brojačem dnevno prijeđenih
kilometara, držite pritisnutom tipku
Page 92 of 267

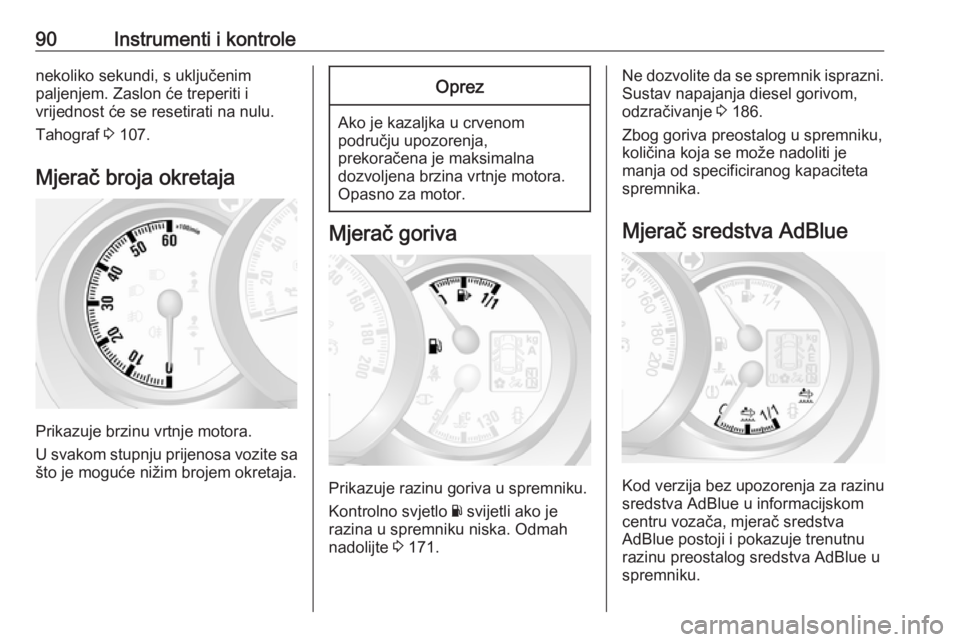

90Instrumenti i kontrolenekoliko sekundi, s uključenim
paljenjem. Zaslon će treperiti i
vrijednost će se resetirati na nulu.
Tahograf 3 107.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva u spremniku.
Kontrolno svjetlo Y svijetli ako je
razina u spremniku niska. Odmah nadolijte 3 171.
Ne dozvolite da se spremnik isprazni.
Sustav napajanja diesel gorivom, odzračivanje 3 186.
Zbog goriva preostalog u spremniku, količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Mjerač sredstva AdBlue
Kod verzija bez upozorenja za razinusredstva AdBlue u informacijskom
centru vozača, mjerač sredstva
AdBlue postoji i pokazuje trenutnu
razinu preostalog sredstva AdBlue u
spremniku.
Page 93 of 267

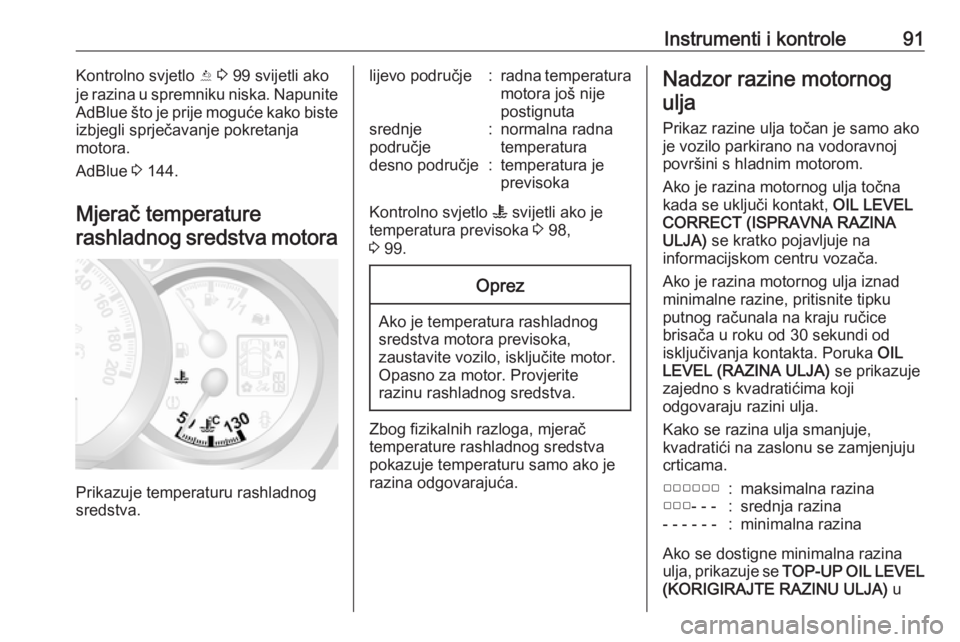

Instrumenti i kontrole91Kontrolno svjetlo Y 3 99 svijetli ako
je razina u spremniku niska. Napunite
AdBlue što je prije moguće kako biste izbjegli sprječavanje pokretanja
motora.
AdBlue 3 144.
Mjerač temperature rashladnog sredstva motora
Prikazuje temperaturu rashladnog
sredstva.
lijevo područje:radna temperatura
motora još nije
postignutasrednje
područje:normalna radna
temperaturadesno područje:temperatura je
previsoka
Kontrolno svjetlo W svijetli ako je
temperatura previsoka 3 98,
3 99.
Oprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Zbog fizikalnih razloga, mjerač
temperature rashladnog sredstva
pokazuje temperaturu samo ako je
razina odgovarajuća.
Nadzor razine motornog
ulja
Prikaz razine ulja točan je samo ako
je vozilo parkirano na vodoravnoj
površini s hladnim motorom.
Ako je razina motornog ulja točna
kada se uključi kontakt, OIL LEVEL
CORRECT (ISPRAVNA RAZINA
ULJA) se kratko pojavljuje na
informacijskom centru vozača.
Ako je razina motornog ulja iznad
minimalne razine, pritisnite tipku
putnog računala na kraju ručice
brisača u roku od 30 sekundi od
isključivanja kontakta. Poruka OIL
LEVEL (RAZINA ULJA) se prikazuje
zajedno s kvadratićima koji
odgovaraju razini ulja.
Kako se razina ulja smanjuje,
kvadratići na zaslonu se zamjenjuju
crticama.▢▢▢▢▢▢:maksimalna razina▢▢▢- - -:srednja razina- - - - - -:minimalna razina
Ako se dostigne minimalna razina ulja, prikazuje se TOP-UP OIL LEVEL
(KORIGIRAJTE RAZINU ULJA) u
Page 94 of 267

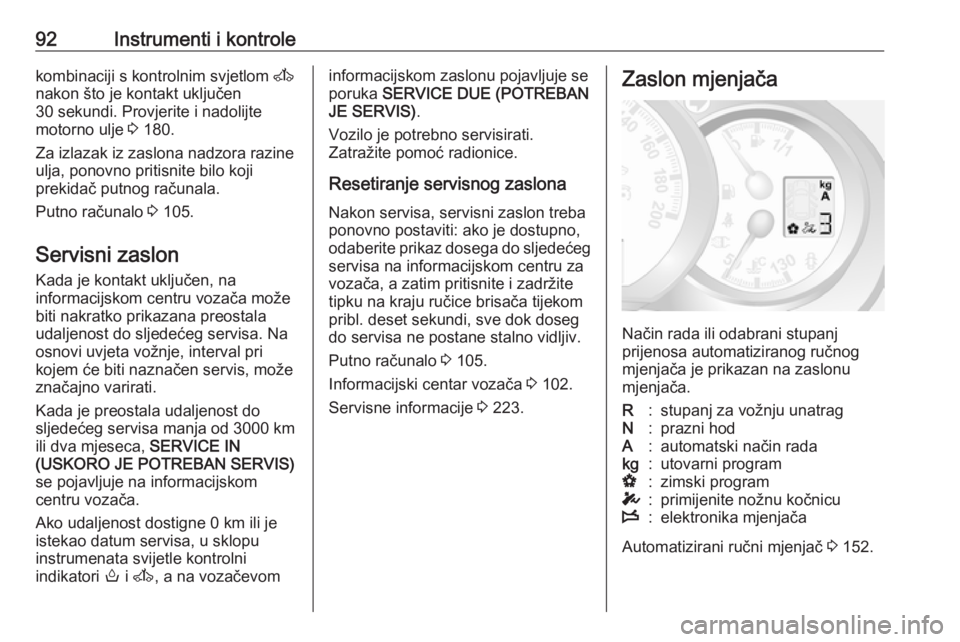

92Instrumenti i kontrolekombinaciji s kontrolnim svjetlom A
nakon što je kontakt uključen
30 sekundi. Provjerite i nadolijte
motorno ulje 3 180.
Za izlazak iz zaslona nadzora razine
ulja, ponovno pritisnite bilo koji
prekidač putnog računala.
Putno računalo 3 105.
Servisni zaslon Kada je kontakt uključen, na
informacijskom centru vozača može
biti nakratko prikazana preostala
udaljenost do sljedećeg servisa. Na osnovi uvjeta vožnje, interval pri
kojem će biti naznačen servis, može
značajno varirati.
Kada je preostala udaljenost do
sljedećeg servisa manja od 3000 km
ili dva mjeseca, SERVICE IN
(USKORO JE POTREBAN SERVIS)
se pojavljuje na informacijskom
centru vozača.
Ako udaljenost dostigne 0 km ili je
istekao datum servisa, u sklopu
instrumenata svijetle kontrolni
indikatori o i A , a na vozačevominformacijskom zaslonu pojavljuje se
poruka SERVICE DUE (POTREBAN
JE SERVIS) .
Vozilo je potrebno servisirati.
Zatražite pomoć radionice.
Resetiranje servisnog zaslona
Nakon servisa, servisni zaslon treba
ponovno postaviti: ako je dostupno,
odaberite prikaz dosega do sljedećeg servisa na informacijskom centru zavozača, a zatim pritisnite i zadržite
tipku na kraju ručice brisača tijekom
pribl. deset sekundi, sve dok doseg
do servisa ne postane stalno vidljiv.
Putno računalo 3 105.
Informacijski centar vozača 3 102.
Servisne informacije 3 223.Zaslon mjenjača
Način rada ili odabrani stupanj
prijenosa automatiziranog ručnog
mjenjača je prikazan na zaslonu
mjenjača.
R:stupanj za vožnju unatragN:prazni hodA:automatski način radakg:utovarni programV:zimski programT:primijenite nožnu kočnicuW:elektronika mjenjača
Automatizirani ručni mjenjač 3 152.
Page 95 of 267

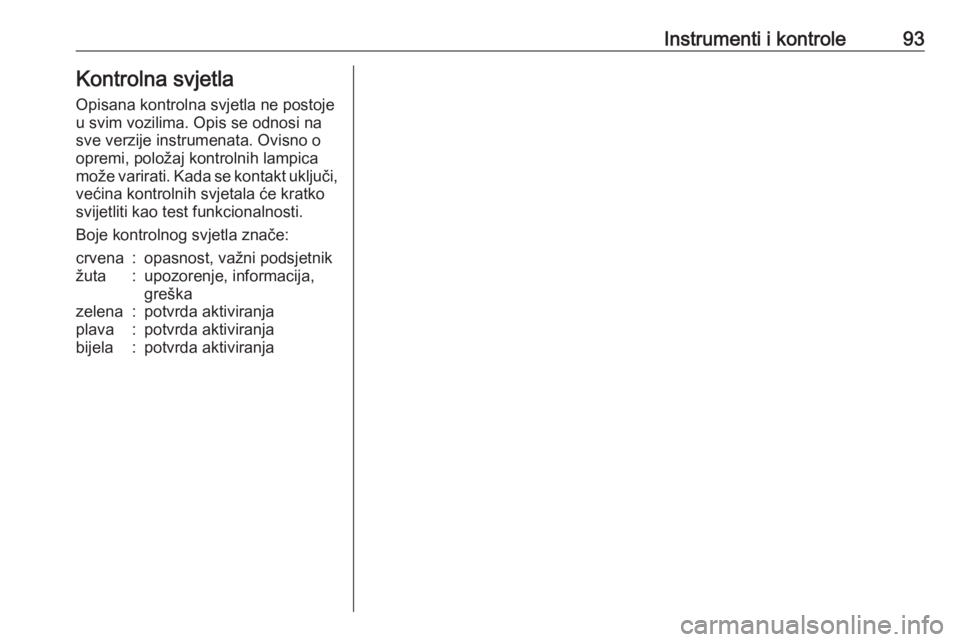

Instrumenti i kontrole93Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampica
može varirati. Kada se kontakt uključi,
većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja
Page 96 of 267
94Instrumenti i kontroleKontrolna svjetla na sklopu instrumenata
Page 97 of 267

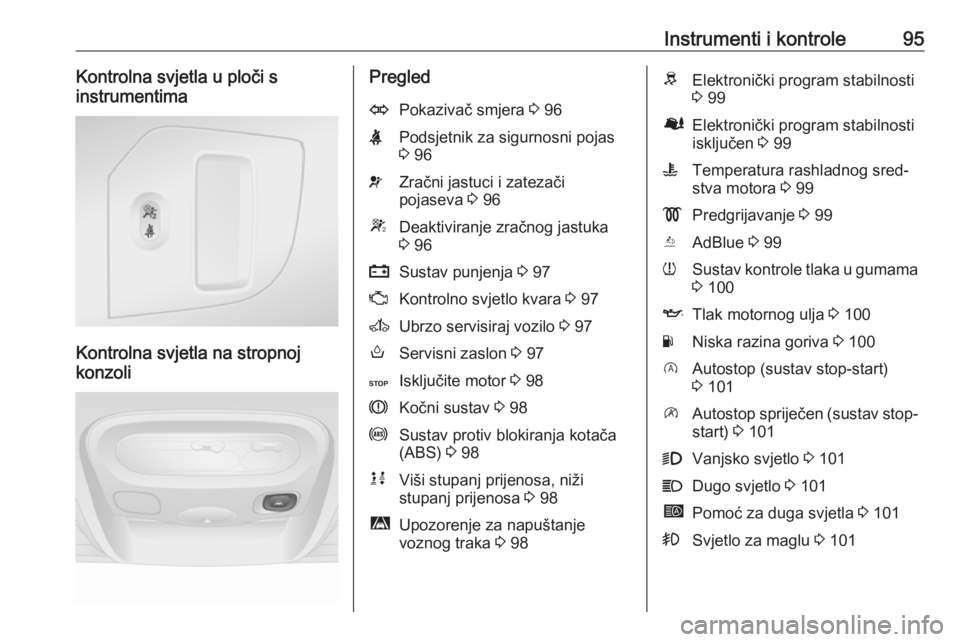

Instrumenti i kontrole95Kontrolna svjetla u ploči s
instrumentima
Kontrolna svjetla na stropnoj
konzoli
PregledOPokazivač smjera 3 96XPodsjetnik za sigurnosni pojas
3 96vZračni jastuci i zatezači
pojaseva 3 96WDeaktiviranje zračnog jastuka
3 96pSustav punjenja 3 97ZKontrolno svjetlo kvara 3 97AUbrzo servisiraj vozilo 3 97oServisni zaslon 3 97CIsključite motor 3 98RKočni sustav 3 98uSustav protiv blokiranja kotača
(ABS) 3 98kjViši stupanj prijenosa, niži
stupanj prijenosa 3 98ìUpozorenje za napuštanje
voznog traka 3 98RElektronički program stabilnosti
3 99ØElektronički program stabilnosti
isključen 3 99WTemperatura rashladnog sred‐
stva motora 3 99!Predgrijavanje 3 99YAdBlue 3 99wSustav kontrole tlaka u gumama
3 100ITlak motornog ulja 3 100YNiska razina goriva 3 100DAutostop (sustav stop-start)
3 101\Autostop spriječen (sustav stop-
start) 3 1019Vanjsko svjetlo 3 101CDugo svjetlo 3 101íPomoć za duga svjetla 3 101>Svjetlo za maglu 3 101
Page 98 of 267

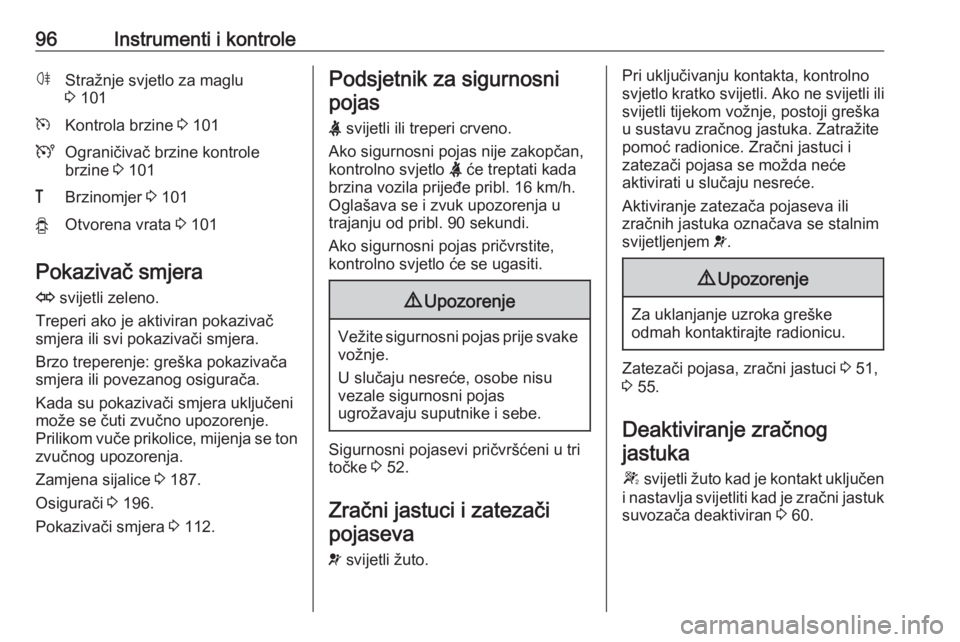

96Instrumenti i kontroleøStražnje svjetlo za maglu
3 101mKontrola brzine 3 101UOgraničivač brzine kontrole
brzine 3 101&Brzinomjer 3 101yOtvorena vrata 3 101
Pokazivač smjera
O svijetli zeleno.
Treperi ako je aktiviran pokazivač smjera ili svi pokazivači smjera.
Brzo treperenje: greška pokazivača smjera ili povezanog osigurača.
Kada su pokazivači smjera uključeni
može se čuti zvučno upozorenje.
Prilikom vuče prikolice, mijenja se ton
zvučnog upozorenja.
Zamjena sijalice 3 187.
Osigurači 3 196.
Pokazivači smjera 3 112.
Podsjetnik za sigurnosni
pojas
X svijetli ili treperi crveno.
Ako sigurnosni pojas nije zakopčan,
kontrolno svjetlo X će treptati kada
brzina vozila prijeđe pribl. 16 km/h.
Oglašava se i zvuk upozorenja u
trajanju od pribl. 90 sekundi.
Ako sigurnosni pojas pričvrstite,
kontrolno svjetlo će se ugasiti.9 Upozorenje
Vežite sigurnosni pojas prije svake
vožnje.
U slučaju nesreće, osobe nisu
vezale sigurnosni pojas
ugrožavaju suputnike i sebe.
Sigurnosni pojasevi pričvršćeni u tri
točke 3 52.
Zračni jastuci i zatezači pojaseva
v svijetli žuto.
Pri uključivanju kontakta, kontrolno
svjetlo kratko svijetli. Ako ne svijetli ili
svijetli tijekom vožnje, postoji greška
u sustavu zračnog jastuka. Zatražite
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa, zračni jastuci 3 51,
3 55.
Deaktiviranje zračnog jastuka
W svijetli žuto kad je kontakt uključen
i nastavlja svijetliti kad je zračni jastuk
suvozača deaktiviran 3 60.
Page 99 of 267

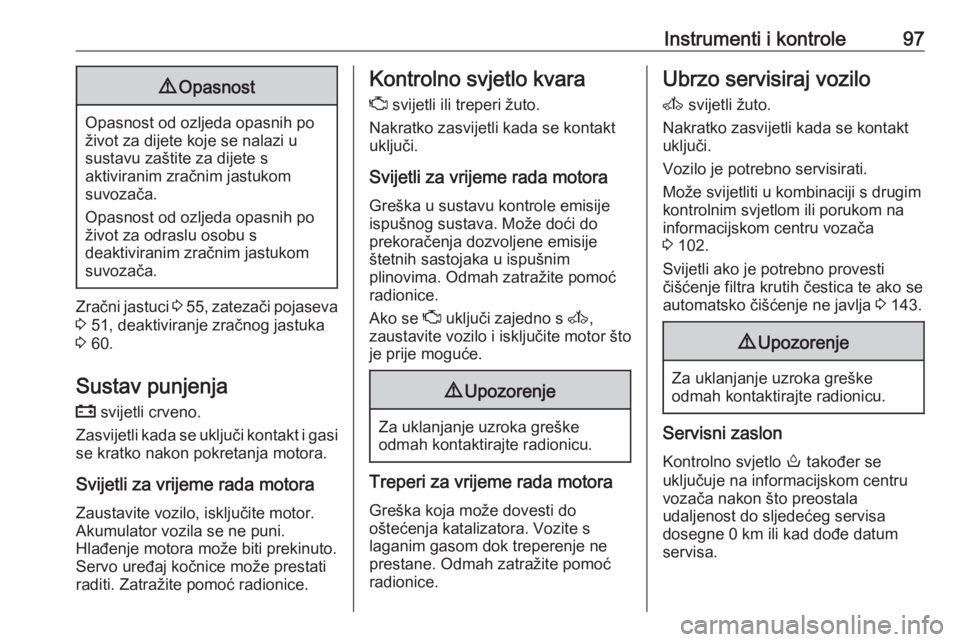

Instrumenti i kontrole979Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Zračni jastuci 3 55 , zatezači pojaseva
3 51, deaktiviranje zračnog jastuka
3 60.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Ako se Z uključi zajedno s A,
zaustavite vozilo i isključite motor što
je prije moguće.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Ubrzo servisiraj vozilo
A svijetli žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Vozilo je potrebno servisirati.
Može svijetliti u kombinaciji s drugim
kontrolnim svjetlom ili porukom na
informacijskom centru vozača
3 102.
Svijetli ako je potrebno provesti
čišćenje filtra krutih čestica te ako se
automatsko čišćenje ne javlja 3 143.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Servisni zaslon
Kontrolno svjetlo o također se
uključuje na informacijskom centru
vozača nakon što preostala
udaljenost do sljedećeg servisa
dosegne 0 km ili kad dođe datum
servisa.
Page 100 of 267

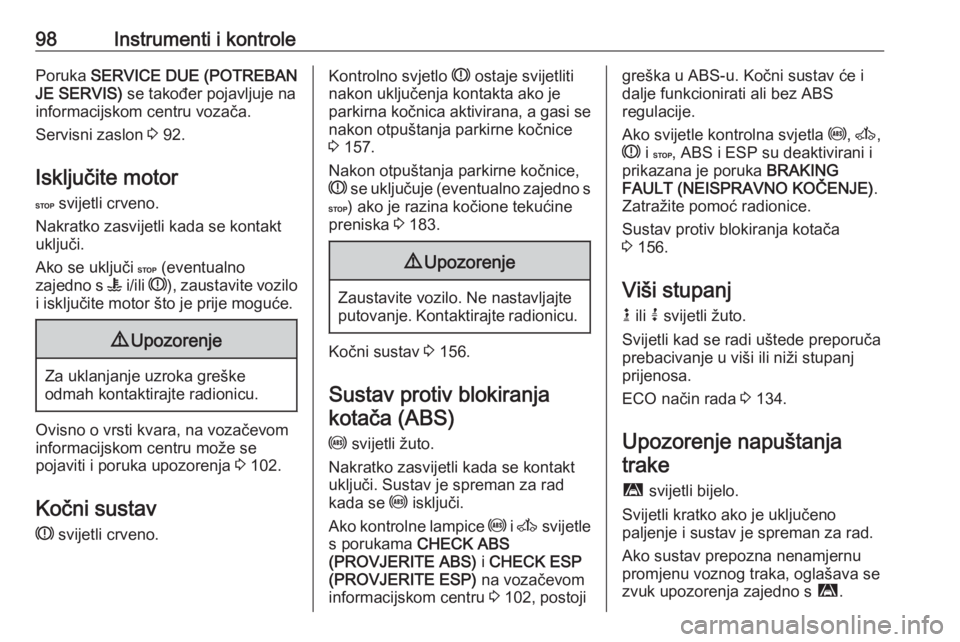

98Instrumenti i kontrolePoruka SERVICE DUE (POTREBAN
JE SERVIS) se također pojavljuje na
informacijskom centru vozača.
Servisni zaslon 3 92.
Isključite motor
C svijetli crveno.
Nakratko zasvijetli kada se kontakt
uključi.
Ako se uključi C (eventualno
zajedno s W i/ili R ), zaustavite vozilo
i isključite motor što je prije moguće.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Ovisno o vrsti kvara, na vozačevom
informacijskom centru može se
pojaviti i poruka upozorenja 3 102.
Kočni sustav R svijetli crveno.
Kontrolno svjetlo R ostaje svijetliti
nakon uključenja kontakta ako je
parkirna kočnica aktivirana, a gasi se
nakon otpuštanja parkirne kočnice
3 157.
Nakon otpuštanja parkirne kočnice,
R se uključuje (eventualno zajedno s
C ) ako je razina kočione tekućine
preniska 3 183.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Kočni sustav 3 156.
Sustav protiv blokiranja kotača (ABS)
u svijetli žuto.
Nakratko zasvijetli kada se kontakt
uključi. Sustav je spreman za rad
kada se u isključi.
Ako kontrolne lampice u i A svijetle
s porukama CHECK ABS
(PROVJERITE ABS) i CHECK ESP
(PROVJERITE ESP) na vozačevom
informacijskom centru 3 102, postoji
greška u ABS-u. Kočni sustav će i
dalje funkcionirati ali bez ABS
regulacije.
Ako svijetle kontrolna svjetla u, A ,
R i C , ABS i ESP su deaktivirani i
prikazana je poruka BRAKING
FAULT (NEISPRAVNO KOČENJE) .
Zatražite pomoć radionice.
Sustav protiv blokiranja kotača
3 156.
Viši stupanj k ili j svijetli žuto.
Svijetli kad se radi uštede preporuča
prebacivanje u viši ili niži stupanj
prijenosa.
ECO način rada 3 134.
Upozorenje napuštanja trake
ì svijetli bijelo.
Svijetli kratko ako je uključeno
paljenje i sustav je spreman za rad.
Ako sustav prepozna nenamjernu
promjenu voznog traka, oglašava se
zvuk upozorenja zajedno s ì.
