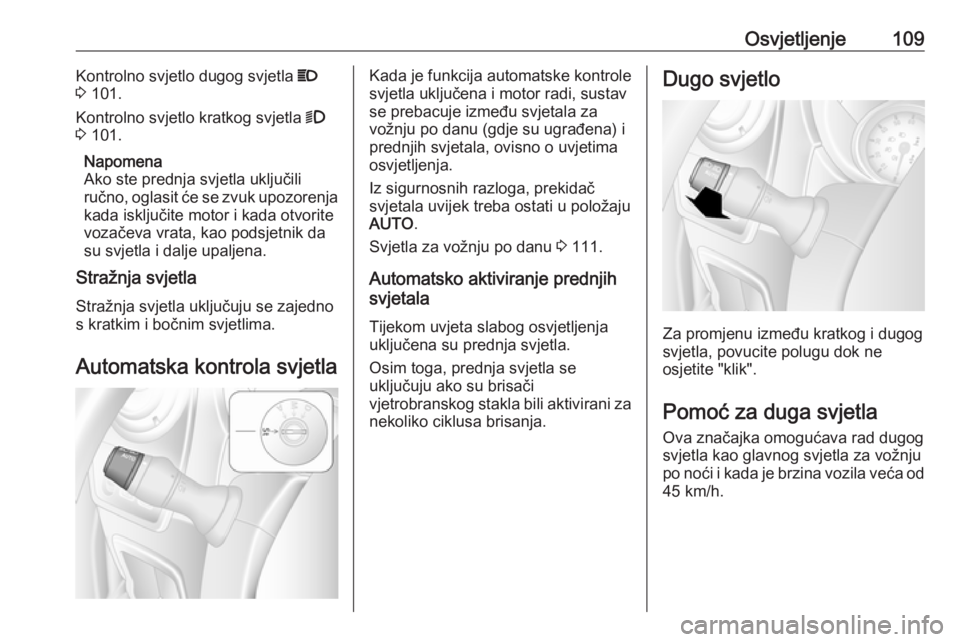

Osvjetljenje109Kontrolno svjetlo dugog svjetla P
3 101.
Kontrolno svjetlo kratkog svjetla 9
3 101.
Napomena
Ako ste prednja svjetla uključili
ručno, oglasit će se zvuk upozorenja
kada isključite motor i kada otvorite
vozačeva vrata, kao podsjetnik da
su svjetla i dalje upaljena.
Stražnja svjetla
Stražnja svjetla uključuju se zajedno
s kratkim i bočnim svjetlima.
Automatska kontrola svjetlaKada je funkcija automatske kontrole
svjetla uključena i motor radi, sustav
se prebacuje između svjetala za
vožnju po danu (gdje su ugrađena) i
prednjih svjetala, ovisno o uvjetima
osvjetljenja.
Iz sigurnosnih razloga, prekidač
svjetala uvijek treba ostati u položaju
AUTO .
Svjetla za vožnju po danu 3 111.
Automatsko aktiviranje prednjih
svjetala
Tijekom uvjeta slabog osvjetljenja
uključena su prednja svjetla.
Osim toga, prednja svjetla se
uključuju ako su brisači
vjetrobranskog stakla bili aktivirani za nekoliko ciklusa brisanja.Dugo svjetlo
Za promjenu između kratkog i dugog
svjetla, povucite polugu dok ne
osjetite "klik".
Pomoć za duga svjetla Ova značajka omogućava rad dugog
svjetla kao glavnog svjetla za vožnju
po noći i kada je brzina vozila veća od 45 km/h.
Page 112 of 267

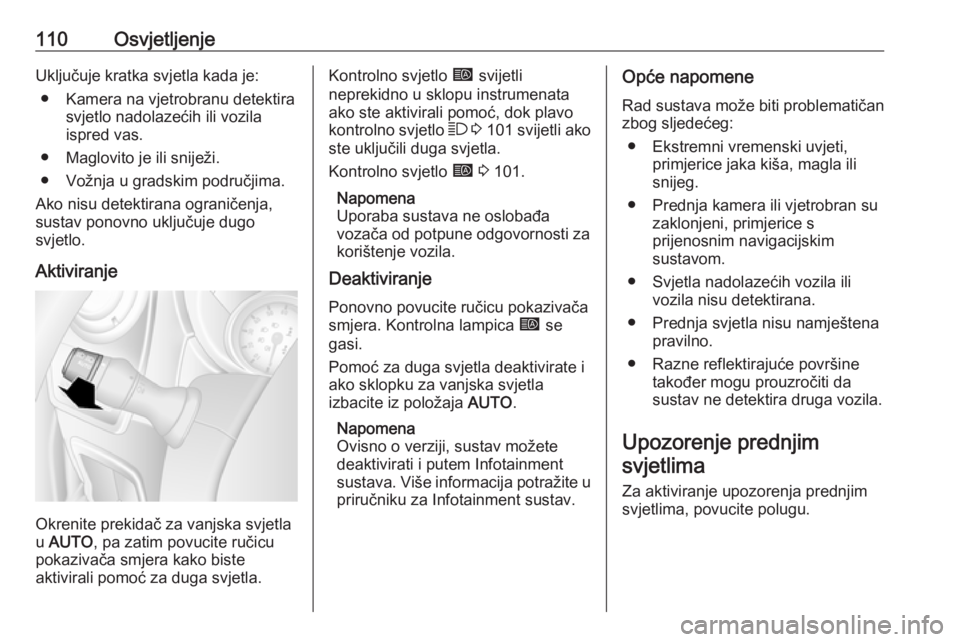

110OsvjetljenjeUključuje kratka svjetla kada je:● Kamera na vjetrobranu detektira svjetlo nadolazećih ili vozila
ispred vas.
● Maglovito je ili sniježi.
● Vožnja u gradskim područjima.
Ako nisu detektirana ograničenja,
sustav ponovno uključuje dugo
svjetlo.
Aktiviranje
Okrenite prekidač za vanjska svjetla
u AUTO , pa zatim povucite ručicu
pokazivača smjera kako biste
aktivirali pomoć za duga svjetla.
Kontrolno svjetlo í svijetli
neprekidno u sklopu instrumenata ako ste aktivirali pomoć, dok plavo
kontrolno svjetlo 7 3 101 svijetli ako
ste uključili duga svjetla.
Kontrolno svjetlo í 3 101.
Napomena
Uporaba sustava ne oslobađa
vozača od potpune odgovornosti za
korištenje vozila.
Deaktiviranje
Ponovno povucite ručicu pokazivača
smjera. Kontrolna lampica í se
gasi.
Pomoć za duga svjetla deaktivirate i ako sklopku za vanjska svjetla
izbacite iz položaja AUTO.
Napomena
Ovisno o verziji, sustav možete
deaktivirati i putem Infotainment
sustava. Više informacija potražite u priručniku za Infotainment sustav.Opće napomene
Rad sustava može biti problematičan
zbog sljedećeg:
● Ekstremni vremenski uvjeti, primjerice jaka kiša, magla ili
snijeg.
● Prednja kamera ili vjetrobran su zaklonjeni, primjerice s
prijenosnim navigacijskim
sustavom.
● Svjetla nadolazećih vozila ili vozila nisu detektirana.
● Prednja svjetla nisu namještena pravilno.
● Razne reflektirajuće površine također mogu prouzročiti da
sustav ne detektira druga vozila.
Upozorenje prednjim svjetlima
Za aktiviranje upozorenja prednjim
svjetlima, povucite polugu.

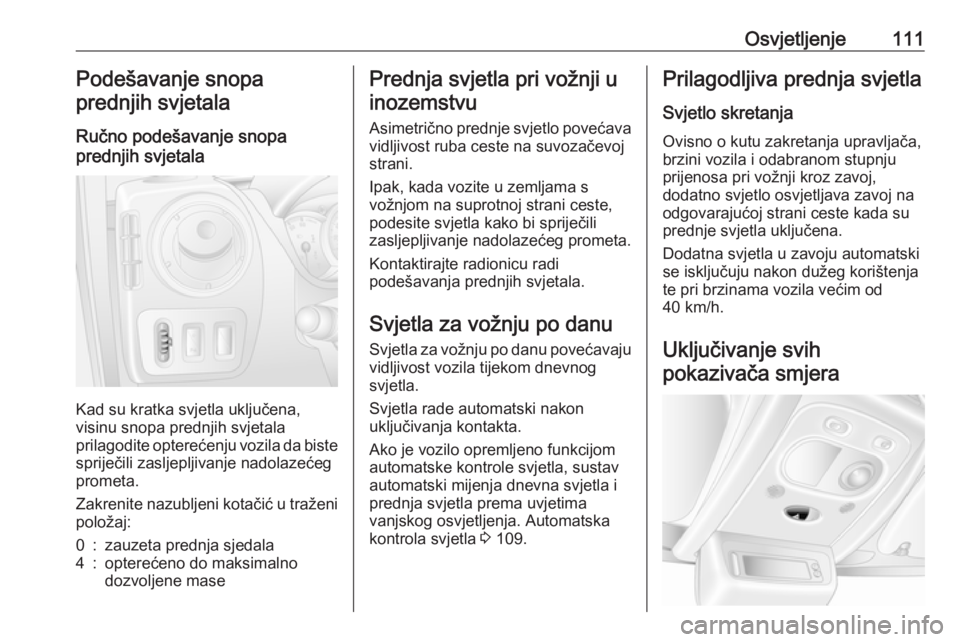

Page 113 of 267
Osvjetljenje111Podešavanje snopa
prednjih svjetala
Ručno podešavanje snopa
prednjih svjetala
Kad su kratka svjetla uključena,
visinu snopa prednjih svjetala
prilagodite opterećenju vozila da biste spriječili zasljepljivanje nadolazećeg
prometa.
Zakrenite nazubljeni kotačić u traženi
položaj:
0:zauzeta prednja sjedala4:opterećeno do maksimalno
dozvoljene masePrednja svjetla pri vožnji u
inozemstvu
Asimetrično prednje svjetlo povećava vidljivost ruba ceste na suvozačevoj
strani.
Ipak, kada vozite u zemljama s
vožnjom na suprotnoj strani ceste, podesite svjetla kako bi spriječili
zasljepljivanje nadolazećeg prometa.
Kontaktirajte radionicu radi
podešavanja prednjih svjetala.
Svjetla za vožnju po danu
Svjetla za vožnju po danu povećavaju vidljivost vozila tijekom dnevnog
svjetla.
Svjetla rade automatski nakon
uključivanja kontakta.
Ako je vozilo opremljeno funkcijom
automatske kontrole svjetla, sustav
automatski mijenja dnevna svjetla i
prednja svjetla prema uvjetima
vanjskog osvjetljenja. Automatska
kontrola svjetla 3 109.Prilagodljiva prednja svjetla
Svjetlo skretanja Ovisno o kutu zakretanja upravljača,
brzini vozila i odabranom stupnju
prijenosa pri vožnji kroz zavoj,
dodatno svjetlo osvjetljava zavoj na
odgovarajućoj strani ceste kada su
prednje svjetla uključena.
Dodatna svjetla u zavoju automatski
se isključuju nakon dužeg korištenja te pri brzinama vozila većim od
40 km/h.
Uključivanje svihpokazivača smjera
Page 114 of 267
112OsvjetljenjeAktivira se pritiskom na ¨.
U slučaju snažnog kočenja,
automatski se uključuju svi
pokazivači smjera. Isključite pritiskom
na ¨.
Signali skretanja i promjene trakepoluga gore:desni pokazivač
smjerapoluga dolje:lijevi pokazivač
smjera
Točku otpora možete osjetiti prilikom
pomicanja ručice.
Neprekidno bljeskanje aktivirate kada
ručicu pomaknete iza točke otpora.
Isključiti ga možete pomicanjem kola
upravljača u suprotnom smjeru ili ako
ručicu pomaknete natrag, u njezin
neutralni položaj.
Uključite privremeno bljeskanje
držanjem ručice neposredno ispred
točke otpora. Svjetla pokazivača
smjera će bljeskati sve dok ne
otpustite ručicu.
Za uključenje tri bljeska, kratko
pritisnite ručicu, bez prelaženje točke
otpora.
Prednja svjetla za magluZakrenite unutarnji prekidač na
položaj > i pustite ga.
Prednja svjetla za maglu rade dok
radi motor i dok su uključena prednja
svjetla.
Stražnje svjetlo za maglu
Zakrenite unutarnji prekidač na
položaj ø i pustite ga.
Stražnja svjetla za maglu rade dok
radi motor i dok su uključena prednja
svjetla.
Page 115 of 267

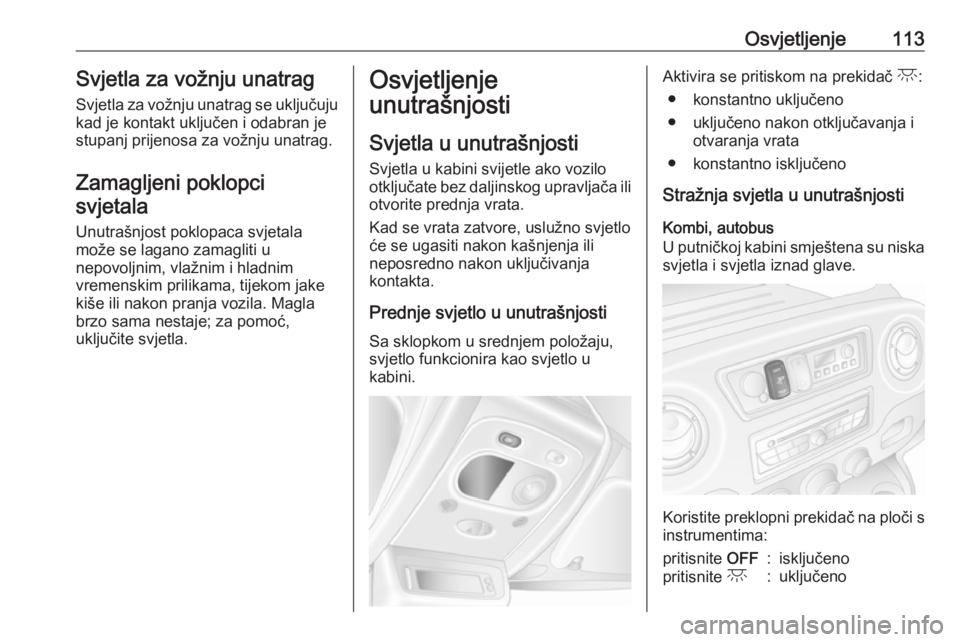

Osvjetljenje113Svjetla za vožnju unatrag
Svjetla za vožnju unatrag se uključuju
kad je kontakt uključen i odabran je
stupanj prijenosa za vožnju unatrag.
Zamagljeni poklopcisvjetala
Unutrašnjost poklopaca svjetala
može se lagano zamagliti u
nepovoljnim, vlažnim i hladnim
vremenskim prilikama, tijekom jake
kiše ili nakon pranja vozila. Magla brzo sama nestaje; za pomoć,
uključite svjetla.Osvjetljenje
unutrašnjosti
Svjetla u unutrašnjosti
Svjetla u kabini svijetle ako vozilo
otključate bez daljinskog upravljača ili otvorite prednja vrata.
Kad se vrata zatvore, uslužno svjetlo će se ugasiti nakon kašnjenja ili
neposredno nakon uključivanja
kontakta.
Prednje svjetlo u unutrašnjosti Sa sklopkom u srednjem položaju,
svjetlo funkcionira kao svjetlo u
kabini.Aktivira se pritiskom na prekidač c:
● konstantno uključeno
● uključeno nakon otključavanja i otvaranja vrata
● konstantno isključeno
Stražnja svjetla u unutrašnjosti
Kombi, autobus
U putničkoj kabini smještena su niska
svjetla i svjetla iznad glave.
Koristite preklopni prekidač na ploči s
instrumentima:
pritisnite OFF:isključenopritisnite c:uključeno
Page 116 of 267

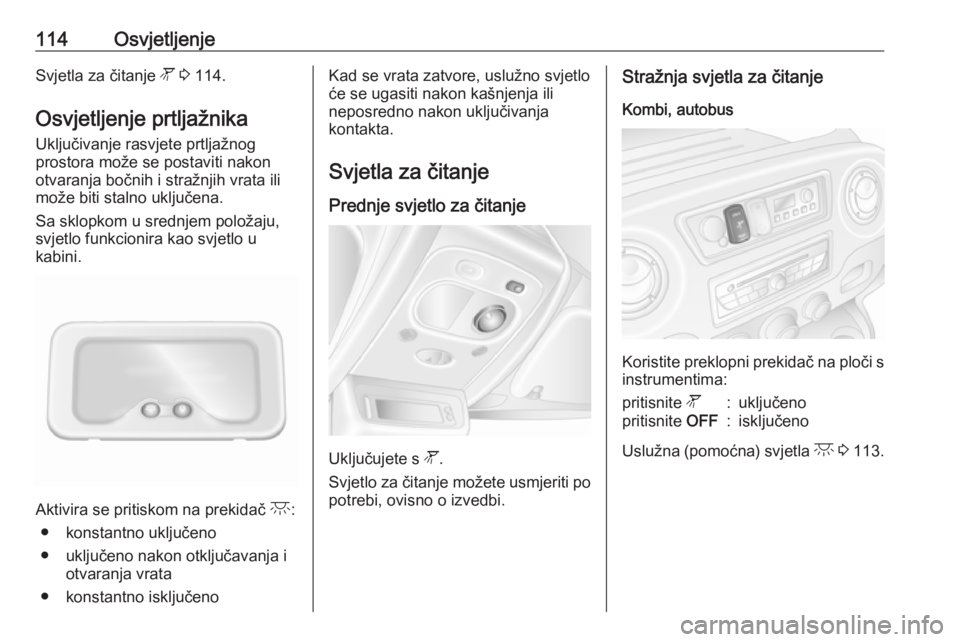

114OsvjetljenjeSvjetla za čitanje l 3 114.
Osvjetljenje prtljažnika Uključivanje rasvjete prtljažnog
prostora može se postaviti nakon otvaranja bočnih i stražnjih vrata ili
može biti stalno uključena.
Sa sklopkom u srednjem položaju,
svjetlo funkcionira kao svjetlo u
kabini.
Aktivira se pritiskom na prekidač c:
● konstantno uključeno
● uključeno nakon otključavanja i otvaranja vrata
● konstantno isključeno
Kad se vrata zatvore, uslužno svjetlo
će se ugasiti nakon kašnjenja ili
neposredno nakon uključivanja
kontakta.
Svjetla za čitanje Prednje svjetlo za čitanje
Uključujete s l.
Svjetlo za čitanje možete usmjeriti po potrebi, ovisno o izvedbi.
Stražnja svjetla za čitanje
Kombi, autobus
Koristite preklopni prekidač na ploči s
instrumentima:
pritisnite l:uključenopritisnite OFF:isključeno
Uslužna (pomoćna) svjetla c 3 113.
Page 117 of 267

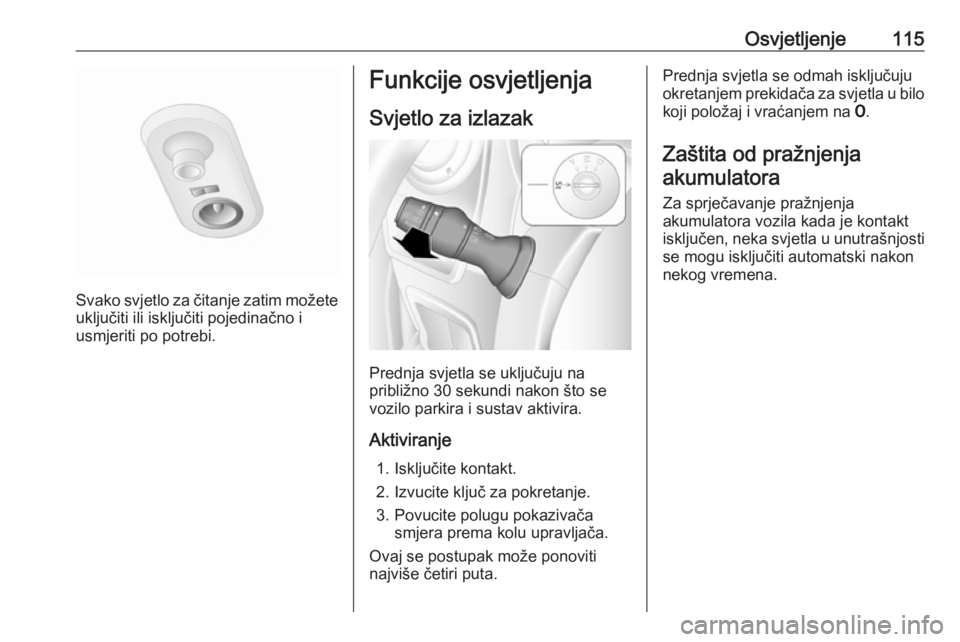

Osvjetljenje115
Svako svjetlo za čitanje zatim možete
uključiti ili isključiti pojedinačno i
usmjeriti po potrebi.
Funkcije osvjetljenja
Svjetlo za izlazak
Prednja svjetla se uključuju na
približno 30 sekundi nakon što se
vozilo parkira i sustav aktivira.
Aktiviranje 1. Isključite kontakt.
2. Izvucite ključ za pokretanje.
3. Povucite polugu pokazivača smjera prema kolu upravljača.
Ovaj se postupak može ponoviti
najviše četiri puta.
Prednja svjetla se odmah isključuju
okretanjem prekidača za svjetla u bilo
koji položaj i vraćanjem na 7.
Zaštita od pražnjenja akumulatora
Za sprječavanje pražnjenja
akumulatora vozila kada je kontakt
isključen, neka svjetla u unutrašnjosti
se mogu isključiti automatski nakon
nekog vremena.
Page 118 of 267

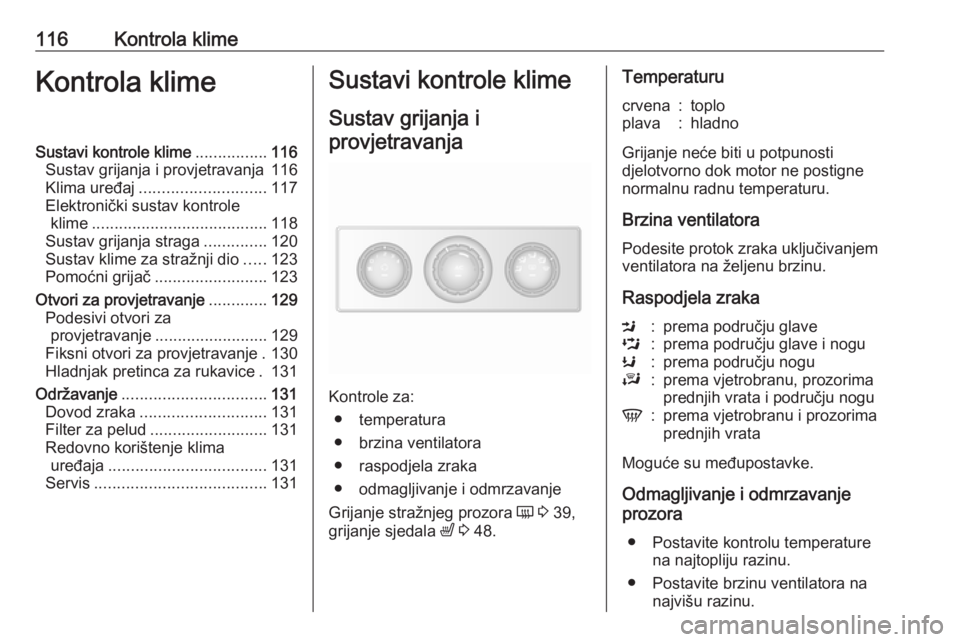

116Kontrola klimeKontrola klimeSustavi kontrole klime................116
Sustav grijanja i provjetravanja 116
Klima uređaj ............................ 117
Elektronički sustav kontrole klime ....................................... 118
Sustav grijanja straga ..............120
Sustav klime za stražnji dio .....123
Pomoćni grijač ......................... 123
Otvori za provjetravanje .............129
Podesivi otvori za provjetravanje ......................... 129
Fiksni otvori za provjetravanje . 130
Hladnjak pretinca za rukavice . 131
Održavanje ................................ 131
Dovod zraka ............................ 131
Filter za pelud .......................... 131
Redovno korištenje klima uređaja ................................... 131
Servis ...................................... 131Sustavi kontrole klime
Sustav grijanja i provjetravanja
Kontrole za: ● temperatura
● brzina ventilatora
● raspodjela zraka
● odmagljivanje i odmrzavanje
Grijanje stražnjeg prozora Ü 3 39,
grijanje sjedala ß 3 48.
Temperaturucrvena:toploplava:hladno
Grijanje neće biti u potpunosti
djelotvorno dok motor ne postigne
normalnu radnu temperaturu.
Brzina ventilatora
Podesite protok zraka uključivanjem
ventilatora na željenu brzinu.
Raspodjela zraka
M:prema području glaveL:prema području glave i noguK:prema području noguJ:prema vjetrobranu, prozorima
prednjih vrata i području noguV:prema vjetrobranu i prozorima
prednjih vrata
Moguće su međupostavke.
Odmagljivanje i odmrzavanje
prozora
● Postavite kontrolu temperature na najtopliju razinu.
● Postavite brzinu ventilatora na najvišu razinu.
Page 119 of 267

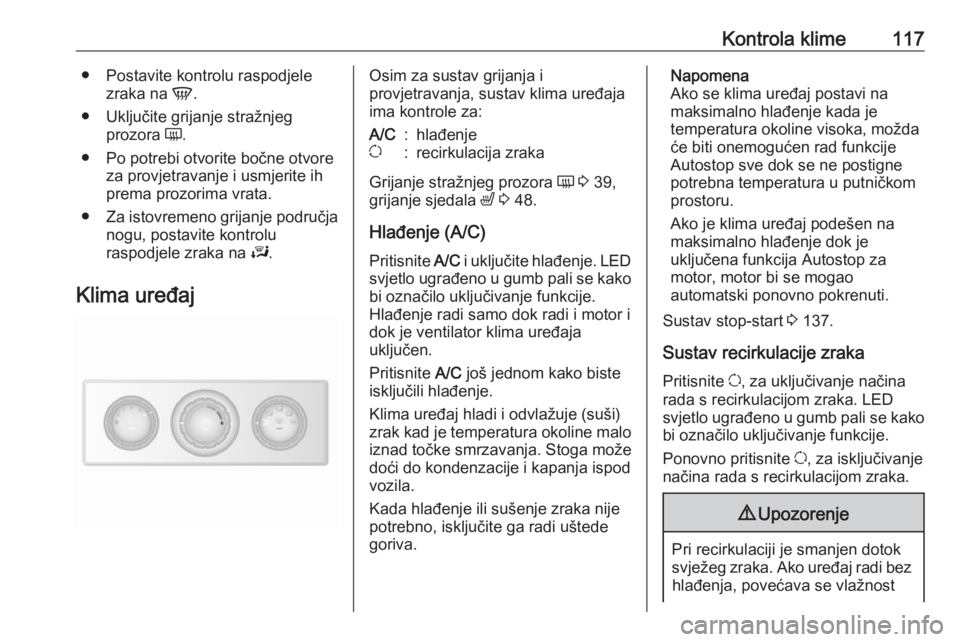

Kontrola klime117● Postavite kontrolu raspodjelezraka na V.
● Uključite grijanje stražnjeg prozora Ü.
● Po potrebi otvorite bočne otvore za provjetravanje i usmjerite ihprema prozorima vrata.
● Za istovremeno grijanje područja
nogu, postavite kontrolu
raspodjele zraka na J.
Klima uređajOsim za sustav grijanja i
provjetravanja, sustav klima uređaja ima kontrole za:A/C:hlađenjeu:recirkulacija zraka
Grijanje stražnjeg prozora Ü 3 39,
grijanje sjedala ß 3 48.
Hlađenje (A/C)
Pritisnite A/C i uključite hlađenje. LED
svjetlo ugrađeno u gumb pali se kako
bi označilo uključivanje funkcije.
Hlađenje radi samo dok radi i motor i
dok je ventilator klima uređaja
uključen.
Pritisnite A/C još jednom kako biste
isključili hlađenje.
Klima uređaj hladi i odvlažuje (suši)
zrak kad je temperatura okoline malo
iznad točke smrzavanja. Stoga može
doći do kondenzacije i kapanja ispod
vozila.
Kada hlađenje ili sušenje zraka nije
potrebno, isključite ga radi uštede
goriva.
Napomena
Ako se klima uređaj postavi na
maksimalno hlađenje kada je
temperatura okoline visoka, možda
će biti onemogućen rad funkcije
Autostop sve dok se ne postigne
potrebna temperatura u putničkom
prostoru.
Ako je klima uređaj podešen na
maksimalno hlađenje dok je
uključena funkcija Autostop za
motor, motor bi se mogao
automatski ponovno pokrenuti.
Sustav stop-start 3 137.
Sustav recirkulacije zraka
Pritisnite u, za uključivanje načina
rada s recirkulacijom zraka. LED svjetlo ugrađeno u gumb pali se kako bi označilo uključivanje funkcije.
Ponovno pritisnite u, za isključivanje
načina rada s recirkulacijom zraka.9 Upozorenje
Pri recirkulaciji je smanjen dotok
svježeg zraka. Ako uređaj radi bez
hlađenja, povećava se vlažnost
Page 120 of 267

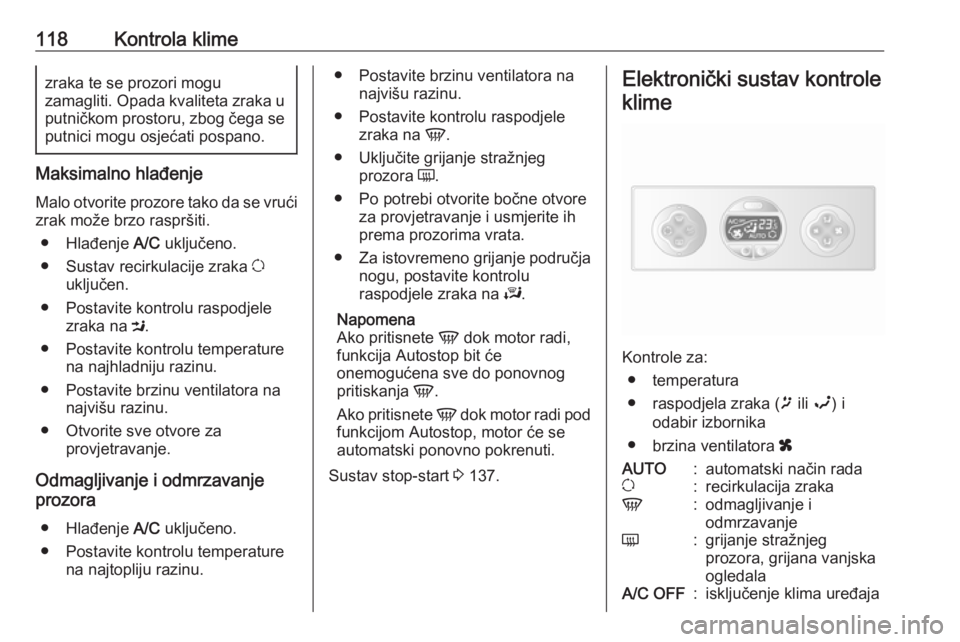

118Kontrola klimezraka te se prozori mogu
zamagliti. Opada kvaliteta zraka u
putničkom prostoru, zbog čega se
putnici mogu osjećati pospano.
Maksimalno hlađenje
Malo otvorite prozore tako da se vrući zrak može brzo raspršiti.
● Hlađenje A/C uključeno.
● Sustav recirkulacije zraka u
uključen.
● Postavite kontrolu raspodjele zraka na M.
● Postavite kontrolu temperature na najhladniju razinu.
● Postavite brzinu ventilatora na najvišu razinu.
● Otvorite sve otvore za provjetravanje.
Odmagljivanje i odmrzavanje
prozora
● Hlađenje A/C uključeno.
● Postavite kontrolu temperature na najtopliju razinu.
● Postavite brzinu ventilatora nanajvišu razinu.
● Postavite kontrolu raspodjele zraka na V.
● Uključite grijanje stražnjeg prozora Ü.
● Po potrebi otvorite bočne otvore za provjetravanje i usmjerite ihprema prozorima vrata.
● Za istovremeno grijanje područja
nogu, postavite kontrolu
raspodjele zraka na J.
Napomena
Ako pritisnete V dok motor radi,
funkcija Autostop bit će
onemogućena sve do ponovnog
pritiskanja V.
Ako pritisnete V dok motor radi pod
funkcijom Autostop, motor će se
automatski ponovno pokrenuti.
Sustav stop-start 3 137.Elektronički sustav kontrole
klime
Kontrole za: ● temperatura
● raspodjela zraka ( ï ili î) i
odabir izbornika
● brzina ventilatora x
AUTO:automatski način radau:recirkulacija zrakaV:odmagljivanje i
odmrzavanjeÜ:grijanje stražnjeg
prozora, grijana vanjska
ogledalaA/C OFF:isključenje klima uređaja
