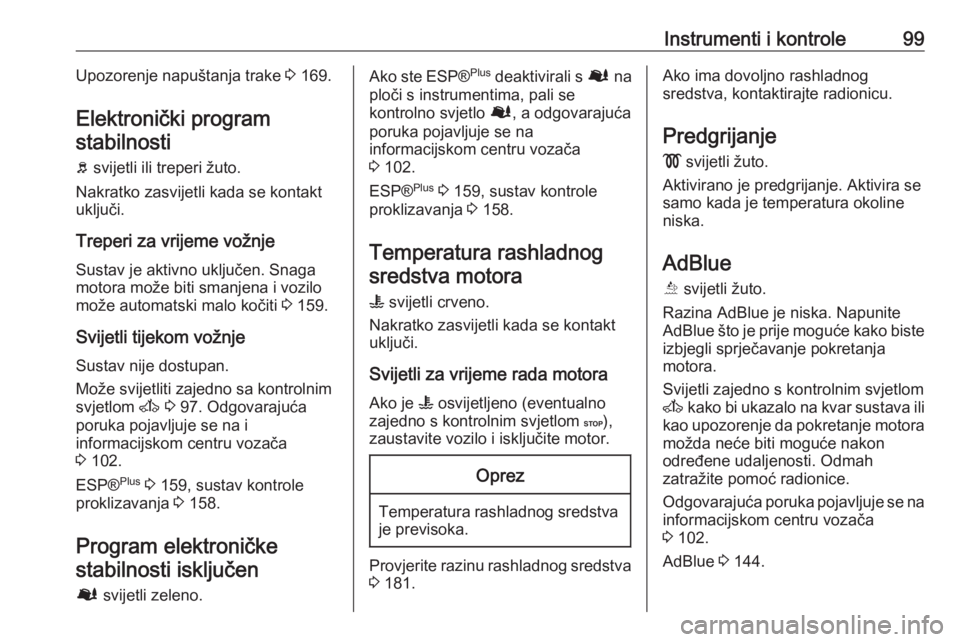

Instrumenti i kontrole99Upozorenje napuštanja trake 3 169.
Elektronički program stabilnosti
b svijetli ili treperi žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Treperi za vrijeme vožnje Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo
može automatski malo kočiti 3 159.
Svijetli tijekom vožnje
Sustav nije dostupan.
Može svijetliti zajedno sa kontrolnim
svjetlom A 3 97. Odgovarajuća
poruka pojavljuje se na i
informacijskom centru vozača
3 102.
ESP® Plus
3 159, sustav kontrole
proklizavanja 3 158.
Program elektroničke stabilnosti isključen
Ø svijetli zeleno.Ako ste ESP ®Plus
deaktivirali s Ø na
ploči s instrumentima, pali se
kontrolno svjetlo Ø, a odgovarajuća
poruka pojavljuje se na
informacijskom centru vozača
3 102.
ESP® Plus
3 159, sustav kontrole
proklizavanja 3 158.
Temperatura rashladnog sredstva motora
W svijetli crveno.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli za vrijeme rada motora
Ako je W osvijetljeno (eventualno
zajedno s kontrolnim svjetlom C),
zaustavite vozilo i isključite motor.Oprez
Temperatura rashladnog sredstva je previsoka.
Provjerite razinu rashladnog sredstva
3 181.
Ako ima dovoljno rashladnog
sredstva, kontaktirajte radionicu.
Predgrijanje
! svijetli žuto.
Aktivirano je predgrijanje. Aktivira se samo kada je temperatura okoline
niska.
AdBlue Õ svijetli žuto.
Razina AdBlue je niska. Napunite
AdBlue što je prije moguće kako biste izbjegli sprječavanje pokretanja
motora.
Svijetli zajedno s kontrolnim svjetlom
A kako bi ukazalo na kvar sustava ili
kao upozorenje da pokretanje motora možda neće biti moguće nakon
određene udaljenosti. Odmah
zatražite pomoć radionice.
Odgovarajuća poruka pojavljuje se na informacijskom centru vozača
3 102.
AdBlue 3 144.
Page 102 of 267

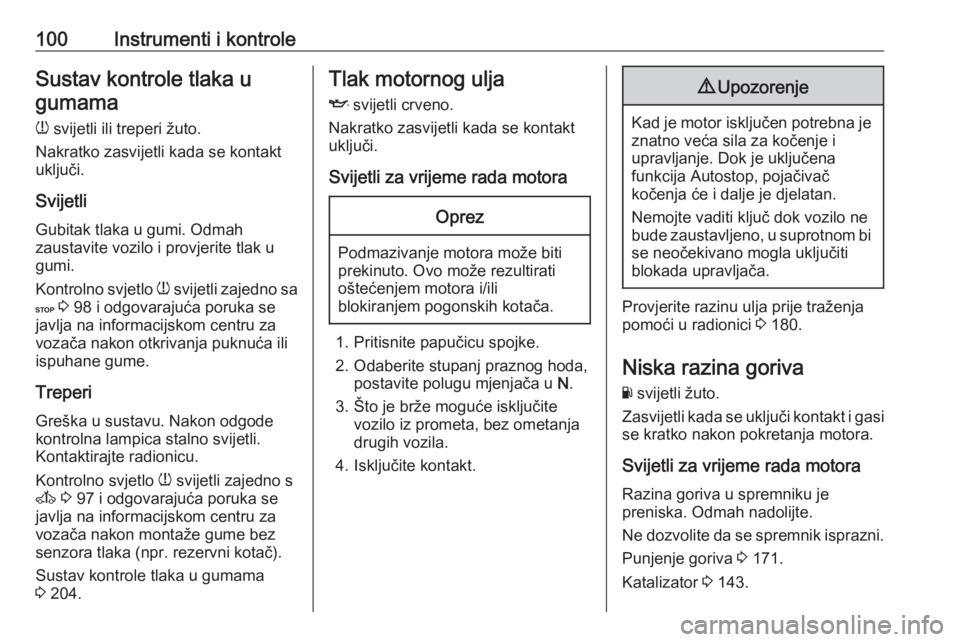

100Instrumenti i kontroleSustav kontrole tlaka ugumama
w svijetli ili treperi žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u
gumi.
Kontrolno svjetlo w svijetli zajedno sa
C 3 98 i odgovarajuća poruka se
javlja na informacijskom centru za
vozača nakon otkrivanja puknuća ili
ispuhane gume.
Treperi
Greška u sustavu. Nakon odgode
kontrolna lampica stalno svijetli.
Kontaktirajte radionicu.
Kontrolno svjetlo w svijetli zajedno s
A 3 97 i odgovarajuća poruka se
javlja na informacijskom centru za
vozača nakon montaže gume bez
senzora tlaka (npr. rezervni kotač).
Sustav kontrole tlaka u gumama
3 204.Tlak motornog ulja
I svijetli crveno.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite stupanj praznog hoda, postavite polugu mjenjača u N.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.
9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Dok je uključena
funkcija Autostop, pojačivač
kočenja će i dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 180.
Niska razina goriva
Y svijetli žuto.
Zasvijetli kada se uključi kontakt i gasi
se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motoraRazina goriva u spremniku je
preniska. Odmah nadolijte.
Ne dozvolite da se spremnik isprazni.
Punjenje goriva 3 171.
Katalizator 3 143.

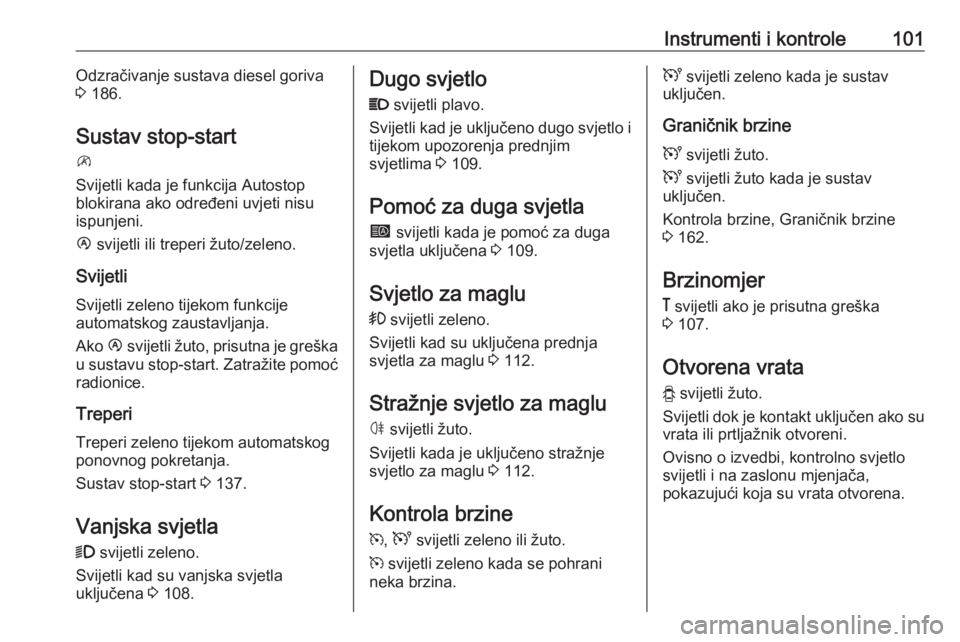

Page 103 of 267
Instrumenti i kontrole101Odzračivanje sustava diesel goriva
3 186.
Sustav stop-start
\
Svijetli kada je funkcija Autostop
blokirana ako određeni uvjeti nisu
ispunjeni.
Ï svijetli ili treperi žuto/zeleno.
Svijetli
Svijetli zeleno tijekom funkcije
automatskog zaustavljanja.
Ako Ï svijetli žuto, prisutna je greška
u sustavu stop-start. Zatražite pomoć
radionice.
Treperi
Treperi zeleno tijekom automatskog
ponovnog pokretanja.
Sustav stop-start 3 137.
Vanjska svjetla 9 svijetli zeleno.
Svijetli kad su vanjska svjetla
uključena 3 108.Dugo svjetlo
P svijetli plavo.
Svijetli kad je uključeno dugo svjetlo i
tijekom upozorenja prednjim
svjetlima 3 109.
Pomoć za duga svjetla í svijetli kada je pomoć za duga
svjetla uključena 3 109.
Svjetlo za maglu > svijetli zeleno.
Svijetli kad su uključena prednja
svjetla za maglu 3 112.
Stražnje svjetlo za maglu ø svijetli žuto.
Svijetli kada je uključeno stražnje
svjetlo za maglu 3 112.
Kontrola brzine
m , U svijetli zeleno ili žuto.
m svijetli zeleno kada se pohrani
neka brzina.U svijetli zeleno kada je sustav
uključen.
Graničnik brzine
U svijetli žuto.
U svijetli žuto kada je sustav
uključen.
Kontrola brzine, Graničnik brzine
3 162.
Brzinomjer & svijetli ako je prisutna greška
3 107.
Otvorena vrata
y svijetli žuto.
Svijetli dok je kontakt uključen ako su vrata ili prtljažnik otvoreni.
Ovisno o izvedbi, kontrolno svjetlo
svijetli i na zaslonu mjenjača,
pokazujući koja su vrata otvorena.
Page 104 of 267

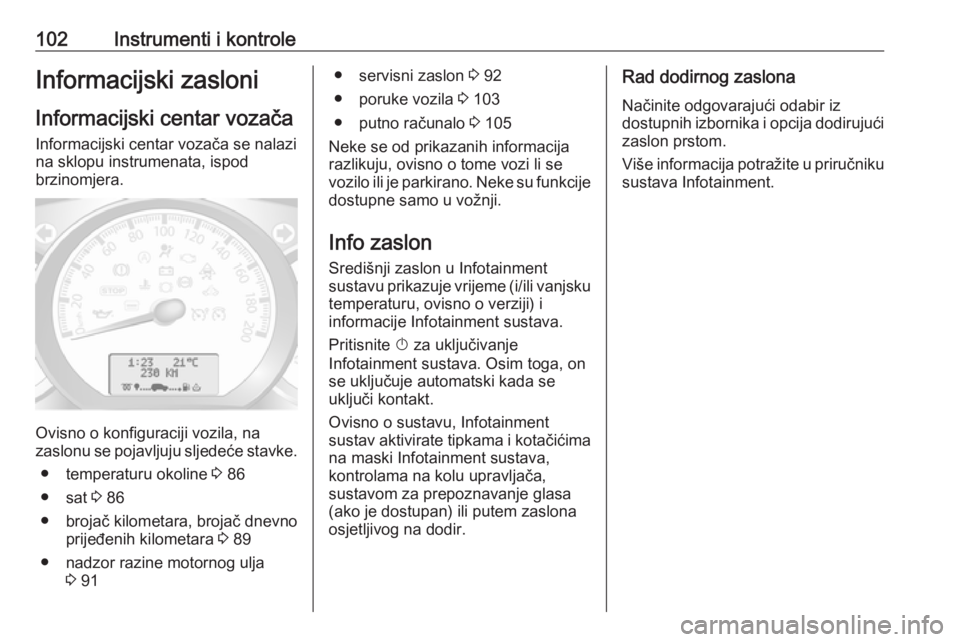

102Instrumenti i kontroleInformacijski zasloniInformacijski centar vozača
Informacijski centar vozača se nalazi
na sklopu instrumenata, ispod
brzinomjera.
Ovisno o konfiguraciji vozila, na
zaslonu se pojavljuju sljedeće stavke.
● temperaturu okoline 3 86
● sat 3 86
● brojač kilometara, brojač dnevno prijeđenih kilometara 3 89
● nadzor razine motornog ulja 3 91
● servisni zaslon 3 92
● poruke vozila 3 103
● putno računalo 3 105
Neke se od prikazanih informacija
razlikuju, ovisno o tome vozi li se
vozilo ili je parkirano. Neke su funkcije
dostupne samo u vožnji.
Info zaslon
Središnji zaslon u Infotainment
sustavu prikazuje vrijeme (i/ili vanjsku
temperaturu, ovisno o verziji) i
informacije Infotainment sustava.
Pritisnite X za uključivanje
Infotainment sustava. Osim toga, on
se uključuje automatski kada se
uključi kontakt.
Ovisno o sustavu, Infotainment
sustav aktivirate tipkama i kotačićima na maski Infotainment sustava,
kontrolama na kolu upravljača,
sustavom za prepoznavanje glasa
(ako je dostupan) ili putem zaslona
osjetljivog na dodir.Rad dodirnog zaslona
Načinite odgovarajući odabir iz
dostupnih izbornika i opcija dodirujući
zaslon prstom.
Više informacija potražite u priručniku sustava Infotainment.
Page 105 of 267

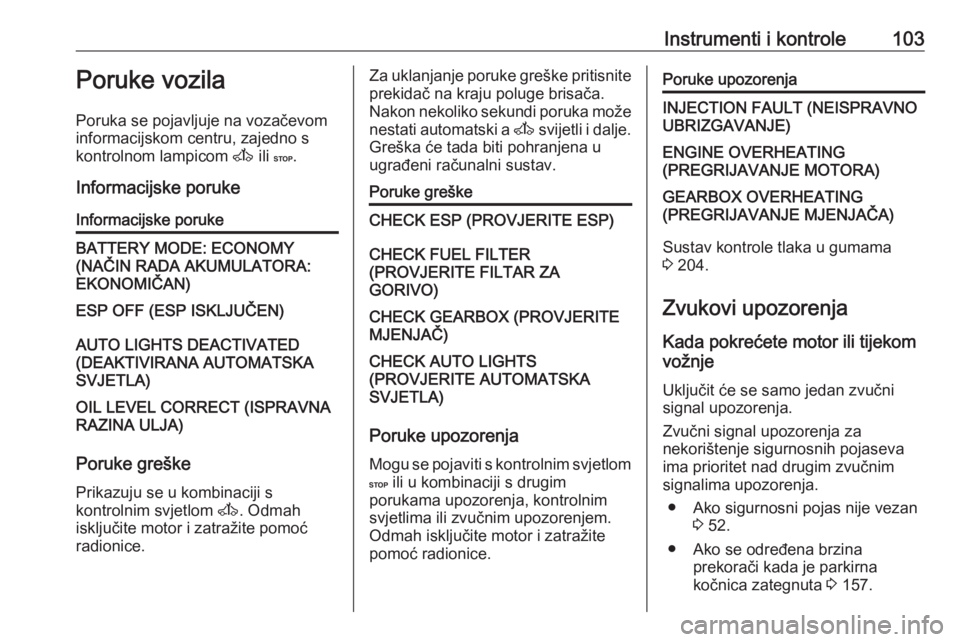

Instrumenti i kontrole103Poruke vozila
Poruka se pojavljuje na vozačevom informacijskom centru, zajedno s
kontrolnom lampicom A ili C.
Informacijske porukeInformacijske porukeBATTERY MODE: ECONOMY
(NAČIN RADA AKUMULATORA:
EKONOMIČAN)ESP OFF (ESP ISKLJUČEN)AUTO LIGHTS DEACTIVATED
(DEAKTIVIRANA AUTOMATSKA
SVJETLA)OIL LEVEL CORRECT (ISPRAVNA RAZINA ULJA)
Poruke greške
Prikazuju se u kombinaciji s
kontrolnim svjetlom A. Odmah
isključite motor i zatražite pomoć
radionice.
Za uklanjanje poruke greške pritisnite
prekidač na kraju poluge brisača. Nakon nekoliko sekundi poruka može
nestati automatski a A svijetli i dalje.
Greška će tada biti pohranjena u
ugrađeni računalni sustav.Poruke greškeCHECK ESP (PROVJERITE ESP)CHECK FUEL FILTER
(PROVJERITE FILTAR ZA
GORIVO)CHECK GEARBOX (PROVJERITE
MJENJAČ)CHECK AUTO LIGHTS
(PROVJERITE AUTOMATSKA
SVJETLA)
Poruke upozorenja
Mogu se pojaviti s kontrolnim svjetlom C ili u kombinaciji s drugim
porukama upozorenja, kontrolnim
svjetlima ili zvučnim upozorenjem.
Odmah isključite motor i zatražite
pomoć radionice.
Poruke upozorenjaINJECTION FAULT (NEISPRAVNO
UBRIZGAVANJE)ENGINE OVERHEATING
(PREGRIJAVANJE MOTORA)GEARBOX OVERHEATING
(PREGRIJAVANJE MJENJAČA)
Sustav kontrole tlaka u gumama
3 204.
Zvukovi upozorenja
Kada pokrećete motor ili tijekom
vožnje
Uključit će se samo jedan zvučnisignal upozorenja.
Zvučni signal upozorenja za
nekorištenje sigurnosnih pojaseva
ima prioritet nad drugim zvučnim
signalima upozorenja.
● Ako sigurnosni pojas nije vezan 3 52.
● Ako se određena brzina prekorači kada je parkirna
kočnica zategnuta 3 157.
Page 106 of 267

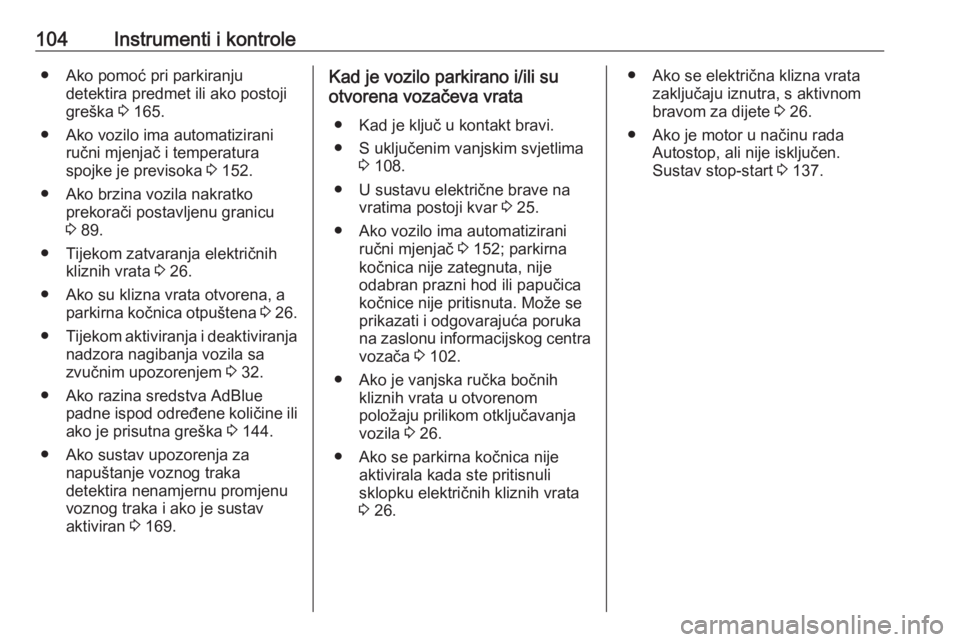

104Instrumenti i kontrole● Ako pomoć pri parkiranjudetektira predmet ili ako postoji
greška 3 165.
● Ako vozilo ima automatizirani ručni mjenjač i temperatura
spojke je previsoka 3 152.
● Ako brzina vozila nakratko prekorači postavljenu granicu
3 89.
● Tijekom zatvaranja električnih kliznih vrata 3 26.
● Ako su klizna vrata otvorena, a parkirna kočnica otpuštena 3 26.
● Tijekom aktiviranja i deaktiviranja
nadzora nagibanja vozila sa
zvučnim upozorenjem 3 32.
● Ako razina sredstva AdBlue padne ispod određene količine ili
ako je prisutna greška 3 144.
● Ako sustav upozorenja za napuštanje voznog traka
detektira nenamjernu promjenu
voznog traka i ako je sustav
aktiviran 3 169.Kad je vozilo parkirano i/ili su
otvorena vozačeva vrata
● Kad je ključ u kontakt bravi.
● S uključenim vanjskim svjetlima 3 108.
● U sustavu električne brave na vratima postoji kvar 3 25.
● Ako vozilo ima automatizirani ručni mjenjač 3 152; parkirna
kočnica nije zategnuta, nije
odabran prazni hod ili papučica
kočnice nije pritisnuta. Može se
prikazati i odgovarajuća poruka
na zaslonu informacijskog centra vozača 3 102.
● Ako je vanjska ručka bočnih kliznih vrata u otvorenom
položaju prilikom otključavanja vozila 3 26.
● Ako se parkirna kočnica nije aktivirala kada ste pritisnuli
sklopku električnih kliznih vrata
3 26.● Ako se električna klizna vrata
zaključaju iznutra, s aktivnom
bravom za dijete 3 26.
● Ako je motor u načinu rada Autostop, ali nije isključen.
Sustav stop-start 3 137.
Page 107 of 267

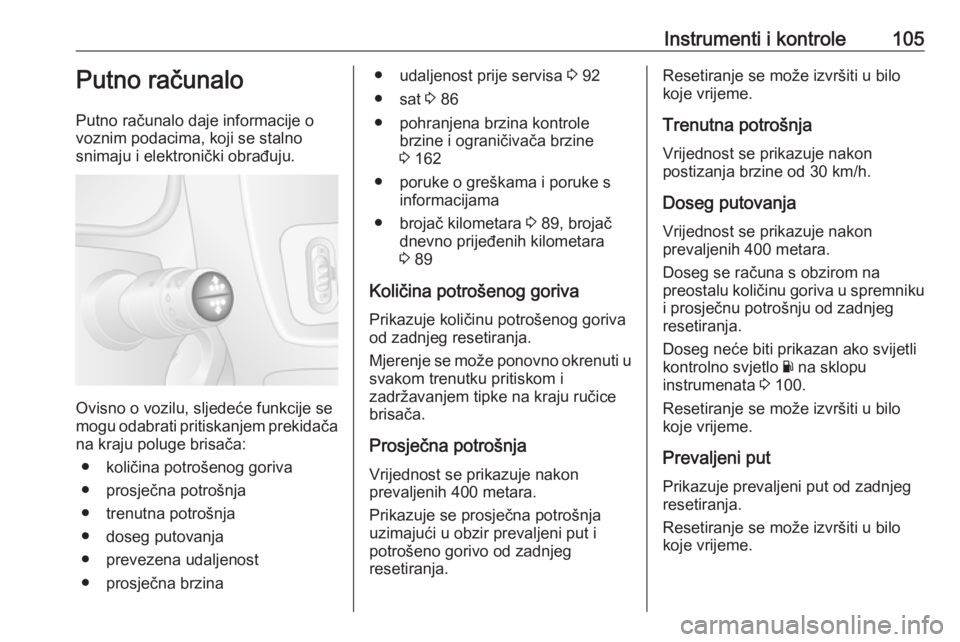

Instrumenti i kontrole105Putno računalo
Putno računalo daje informacije o
voznim podacima, koji se stalno
snimaju i elektronički obrađuju.
Ovisno o vozilu, sljedeće funkcije se
mogu odabrati pritiskanjem prekidača na kraju poluge brisača:
● količina potrošenog goriva
● prosječna potrošnja
● trenutna potrošnja
● doseg putovanja
● prevezena udaljenost
● prosječna brzina
● udaljenost prije servisa 3 92
● sat 3 86
● pohranjena brzina kontrole brzine i ograničivača brzine
3 162
● poruke o greškama i poruke s informacijama
● brojač kilometara 3 89, brojač
dnevno prijeđenih kilometara
3 89
Količina potrošenog goriva
Prikazuje količinu potrošenog goriva
od zadnjeg resetiranja.
Mjerenje se može ponovno okrenuti u svakom trenutku pritiskom i
zadržavanjem tipke na kraju ručice brisača.
Prosječna potrošnja
Vrijednost se prikazuje nakon
prevaljenih 400 metara.
Prikazuje se prosječna potrošnja
uzimajući u obzir prevaljeni put i
potrošeno gorivo od zadnjeg
resetiranja.Resetiranje se može izvršiti u bilo koje vrijeme.
Trenutna potrošnja
Vrijednost se prikazuje nakon
postizanja brzine od 30 km/h.
Doseg putovanja
Vrijednost se prikazuje nakon
prevaljenih 400 metara.
Doseg se računa s obzirom na
preostalu količinu goriva u spremniku i prosječnu potrošnju od zadnjeg
resetiranja.
Doseg neće biti prikazan ako svijetli
kontrolno svjetlo Y na sklopu
instrumenata 3 100.
Resetiranje se može izvršiti u bilo
koje vrijeme.
Prevaljeni put Prikazuje prevaljeni put od zadnjeg
resetiranja.
Resetiranje se može izvršiti u bilo
koje vrijeme.
Page 108 of 267
106Instrumenti i kontroleProsječna brzina
Vrijednost se prikazuje nakon
prevaljenih 400 metara.
Prikazuje se prosječna brzina od
posljednjeg ponovnog postavljanja.
Resetiranje se može izvršiti u bilo
koje vrijeme.
Prekidi putovanja s isključenim
kontaktom nisu uključeni u izračune.
Resetiranje informacija putnog
računala
Za ponovno postavljanje putnog
računala odaberite jednu od njegovih funkcija, zatim pritisnite i držite
prekidač na kraju poluge brisača.
Sljedeće informacije putnog računala
možete resetirati:
● količina potrošenog goriva
● prosječna potrošnja
● prevezena udaljenost
● prosječna brzina
Putno računalo će se resetirati
automatski kada se prekorači
maksimalna vrijednost bilo kojeg od
parametara.Oznaka potrošnje goriva
(ecoScoring)
Ako je u opremi, raspon od 0 do 100
prikazuje se na zaslonu Infotainment sustava kao pomoć u procjeni
učinkovitosti potrošnje goriva, na
temelju stila vožnje.
Više oznake označavaju bolju
ekonomičnost goriva.
Na zaslonu se također prikazuju
savjeti za smanjenje potrošnje goriva. Putovanja se mogu spremiti u
memoriju sustava i tako možete
usporediti performanse. Više
informacija potražite u priručniku za
Infotainment sustav.
Poruke vozila 3 103.
Zabilješka o putovanju Ako ste isključili motor, zabilješka o
zadnjem putovanju može se prikazati
na zaslonu Infotainment sustava.
Prikazuju se sljedeće informacije:
● prosječna potrošnja goriva
● brojač dnevno prijeđenih kilometara
● ušteda goriva u kmViše informacija potražite u priručniku
za Infotainment sustav.
Prekid napajanja električnom
energijom
Ako je napajanje prekinuto ili ako je
napon akumulatora vozila prenizak,
vrijednosti pohranjene u putnom
računalu će se izgubiti.
Page 109 of 267

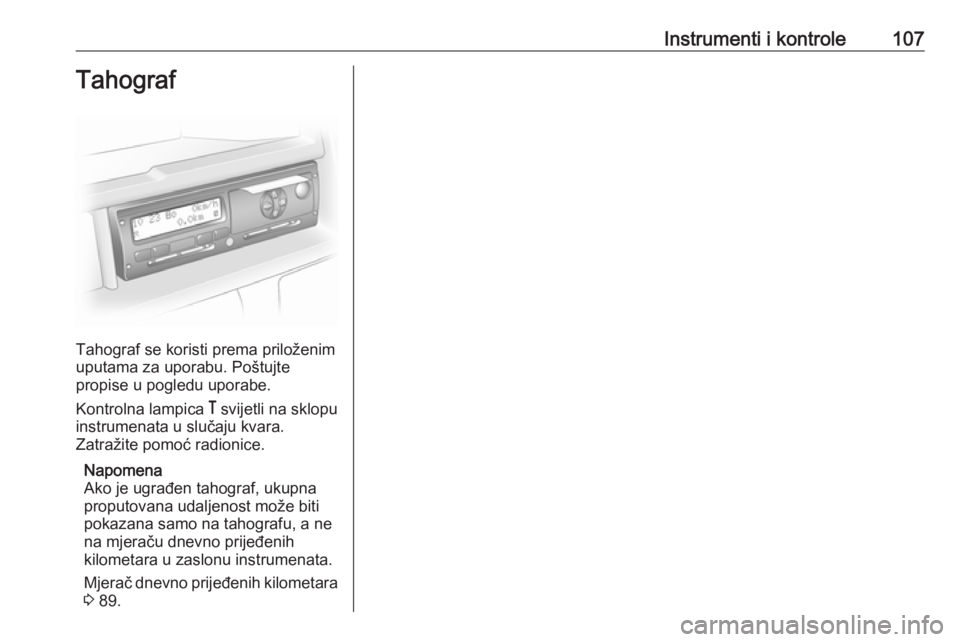

Instrumenti i kontrole107Tahograf
Tahograf se koristi prema priloženim
uputama za uporabu. Poštujte
propise u pogledu uporabe.
Kontrolna lampica & svijetli na sklopu
instrumenata u slučaju kvara.
Zatražite pomoć radionice.
Napomena
Ako je ugrađen tahograf, ukupna
proputovana udaljenost može biti
pokazana samo na tahografu, a ne
na mjeraču dnevno prijeđenih
kilometara u zaslonu instrumenata.
Mjerač dnevno prijeđenih kilometara
3 89.
Page 110 of 267

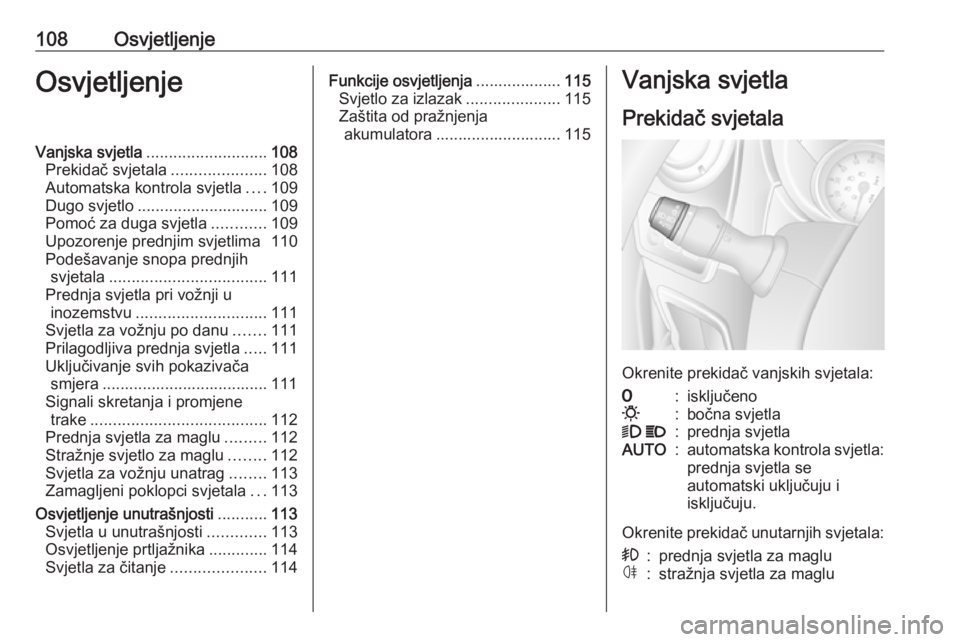

108OsvjetljenjeOsvjetljenjeVanjska svjetla........................... 108
Prekidač svjetala .....................108
Automatska kontrola svjetla ....109
Dugo svjetlo ............................. 109
Pomoć za duga svjetla ............109
Upozorenje prednjim svjetlima 110
Podešavanje snopa prednjih svjetala ................................... 111
Prednja svjetla pri vožnji u inozemstvu ............................. 111
Svjetla za vožnju po danu .......111
Prilagodljiva prednja svjetla .....111
Uključivanje svih pokazivača smjera ..................................... 111
Signali skretanja i promjene trake ....................................... 112
Prednja svjetla za maglu .........112
Stražnje svjetlo za maglu ........112
Svjetla za vožnju unatrag ........113
Zamagljeni poklopci svjetala ...113
Osvjetljenje unutrašnjosti ...........113
Svjetla u unutrašnjosti .............113
Osvjetljenje prtljažnika .............114
Svjetla za čitanje .....................114Funkcije osvjetljenja ...................115
Svjetlo za izlazak .....................115
Zaštita od pražnjenja akumulatora ............................ 115Vanjska svjetla
Prekidač svjetala
Okrenite prekidač vanjskih svjetala:
7:isključeno0:bočna svjetla9 P:prednja svjetlaAUTO:automatska kontrola svjetla:
prednja svjetla se
automatski uključuju i
isključuju.
Okrenite prekidač unutarnjih svjetala:
>:prednja svjetla za magluø:stražnja svjetla za maglu
