Page 121 of 267
Kontrola klime119Grijani stražnji prozor, grijana vanjska
ogledala Ü 3 39, 3 35.
Grijanje sjedala ß 3 48.
Predodabrana temperatura se
regulira automatski. U automatskom
načinu rada, brzina ventilatora i
raspodjela zraka automatski
reguliraju protok zraka.
Sustav se može ručno prilagoditi
korištenjem kontrola za raspodjelu i protok zraka.
Sustav elektroničke kontrole klime može se u potpunosti koristiti samo
kada motor radi.
Za ispravan rad, nemojte prekriti
senzor na ploči s instrumentima.
Automatski način radaOsnovne postavke za maksimalnu
udobnost:
● Pritisnite AUTO (na zaslonu se
pojavljuje "AUTO").
● Postavite željenu temperaturu (temperatura se prikazuje na
zaslonu).
● Otvorite sve otvore za provjetravanje.Tijekom automatskog načina rada,
postavkama za brzinu ventilatora,
raspodjelu zraka, klima-uređaj i
recirkulaciju zraka automatski
upravlja sustav i ne prikazuju se na
zaslonu.
Predodabir temperature Temperature možete postaviti na
željenu vrijednost pomoću dvije tipke
ispod zaslona.
Iz razloga udobnosti, temperaturu
mijenjajte samo u malim koracima.crvena:toploplava:hladno
Grijanje neće biti u potpunosti
djelotvorno dok motor ne postigne
normalnu radnu temperaturu.
Ako je postavljena minimalna
temperatura od 15 ℃, elektronička
kontrola klime radi s maksimalnim
hlađenjem.
Ako je postavljena maksimalna
temperatura od 27 ℃, elektronička
kontrola klime radi s maksimalnim grijanjem.
Napomena
Ako želite smanjiti temperaturu zbog
udobnosti, funkcija automatskog
zaustavljanja bit će zabranjena ili će se motor automatski ponovno
pokrenuti kada je uključeno
hlađenje.
Sustav stop-start 3 137.
Brzina ventilatora
Brzina ventilatora može se povećati ili
smanjiti pomoću tipki x.
Odabrana brzina ventilatora
označena je s x na zaslonu.
Ako je ventilator isključen, isključuje se i klima uređaj.
Za povratak na automatski način
rada: Pritisnite AUTO.
Odmagljivanje i odmrzavanje
prozora
Pritisnite V; LED svijetli.
Temperatura i raspodjela zraka se
postavljaju automatski, klima-uređaj
je uključen i ventilator radi velikom
brzinom.
Page 122 of 267

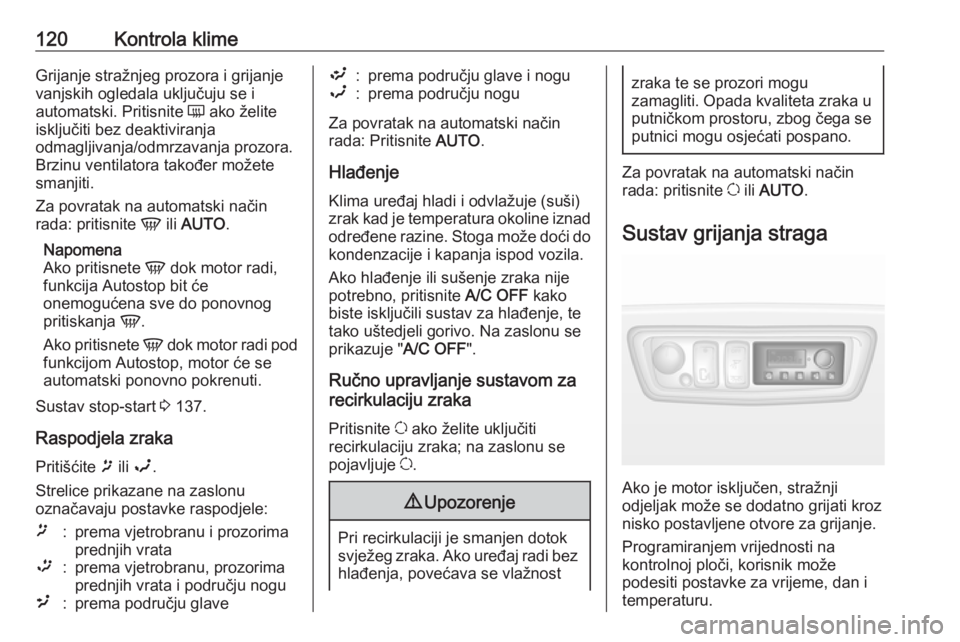

120Kontrola klimeGrijanje stražnjeg prozora i grijanje
vanjskih ogledala uključuju se i
automatski. Pritisnite Ü ako želite
isključiti bez deaktiviranja
odmagljivanja/odmrzavanja prozora.
Brzinu ventilatora također možete
smanjiti.
Za povratak na automatski način rada: pritisnite V ili AUTO .
Napomena
Ako pritisnete V dok motor radi,
funkcija Autostop bit će
onemogućena sve do ponovnog
pritiskanja V.
Ako pritisnete V dok motor radi pod
funkcijom Autostop, motor će se
automatski ponovno pokrenuti.
Sustav stop-start 3 137.
Raspodjela zraka
Pritišćite ï ili î.
Strelice prikazane na zaslonu
označavaju postavke raspodjele:ï:prema vjetrobranu i prozorima
prednjih vrata™:prema vjetrobranu, prozorima
prednjih vrata i području nogu²:prema području glave³:prema području glave i noguî:prema području nogu
Za povratak na automatski način rada: Pritisnite AUTO.
Hlađenje Klima uređaj hladi i odvlažuje (suši)zrak kad je temperatura okoline iznad
određene razine. Stoga može doći do
kondenzacije i kapanja ispod vozila.
Ako hlađenje ili sušenje zraka nije
potrebno, pritisnite A/C OFF kako
biste isključili sustav za hlađenje, te
tako uštedjeli gorivo. Na zaslonu se
prikazuje " A/C OFF".
Ručno upravljanje sustavom za
recirkulaciju zraka
Pritisnite u ako želite uključiti
recirkulaciju zraka; na zaslonu se
pojavljuje u.
9 Upozorenje
Pri recirkulaciji je smanjen dotok
svježeg zraka. Ako uređaj radi bez hlađenja, povećava se vlažnost
zraka te se prozori mogu
zamagliti. Opada kvaliteta zraka u
putničkom prostoru, zbog čega se putnici mogu osjećati pospano.
Za povratak na automatski načinrada: pritisnite u ili AUTO .
Sustav grijanja straga
Ako je motor isključen, stražnji
odjeljak može se dodatno grijati kroz
nisko postavljene otvore za grijanje.
Programiranjem vrijednosti na
kontrolnoj ploči, korisnik može
podesiti postavke za vrijeme, dan i
temperaturu.
Page 123 of 267

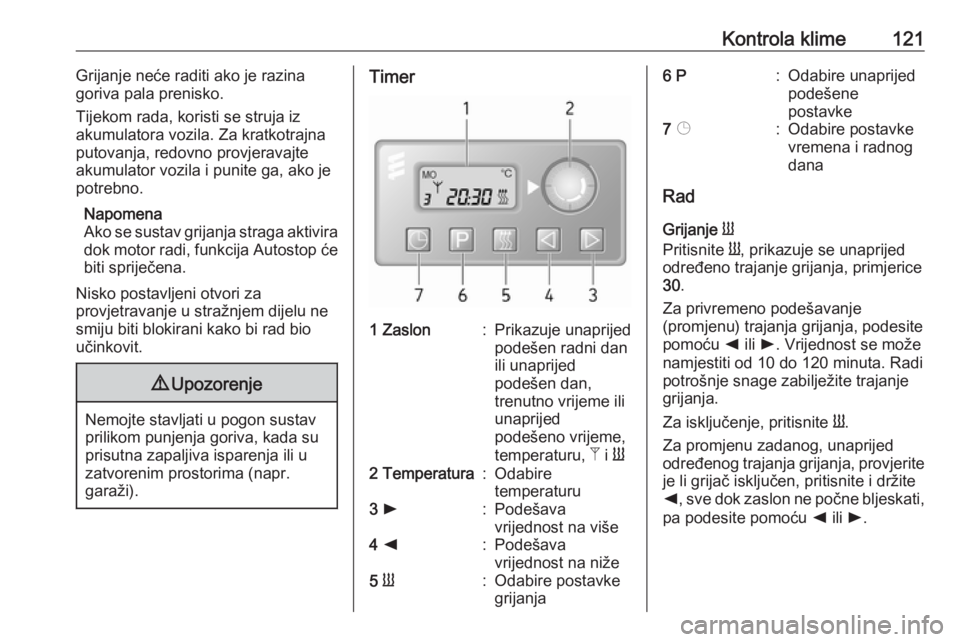

Kontrola klime121Grijanje neće raditi ako je razina
goriva pala prenisko.
Tijekom rada, koristi se struja iz
akumulatora vozila. Za kratkotrajna
putovanja, redovno provjeravajte
akumulator vozila i punite ga, ako je
potrebno.
Napomena
Ako se sustav grijanja straga aktivira
dok motor radi, funkcija Autostop će
biti spriječena.
Nisko postavljeni otvori za
provjetravanje u stražnjem dijelu ne
smiju biti blokirani kako bi rad bio
učinkovit.9 Upozorenje
Nemojte stavljati u pogon sustav
prilikom punjenja goriva, kada su
prisutna zapaljiva isparenja ili u
zatvorenim prostorima (napr.
garaži).
Timer1 Zaslon:Prikazuje unaprijed
podešen radni dan
ili unaprijed
podešen dan,
trenutno vrijeme ili
unaprijed
podešeno vrijeme,
temperaturu, Z i Y2 Temperatura:Odabire
temperaturu3 l:Podešava
vrijednost na više4 k:Podešava
vrijednost na niže5 Y:Odabire postavke
grijanja6 P:Odabire unaprijed
podešene
postavke7 Þ:Odabire postavke
vremena i radnog
dana
Rad
Grijanje Y
Pritisnite Y, prikazuje se unaprijed
određeno trajanje grijanja, primjerice 30 .
Za privremeno podešavanje
(promjenu) trajanja grijanja, podesite
pomoću k ili l. Vrijednost se može
namjestiti od 10 do 120 minuta. Radi
potrošnje snage zabilježite trajanje
grijanja.
Za isključenje, pritisnite Y.
Za promjenu zadanog, unaprijed određenog trajanja grijanja, provjerite
je li grijač isključen, pritisnite i držite
k , sve dok zaslon ne počne bljeskati,
pa podesite pomoću k ili l.
Page 124 of 267

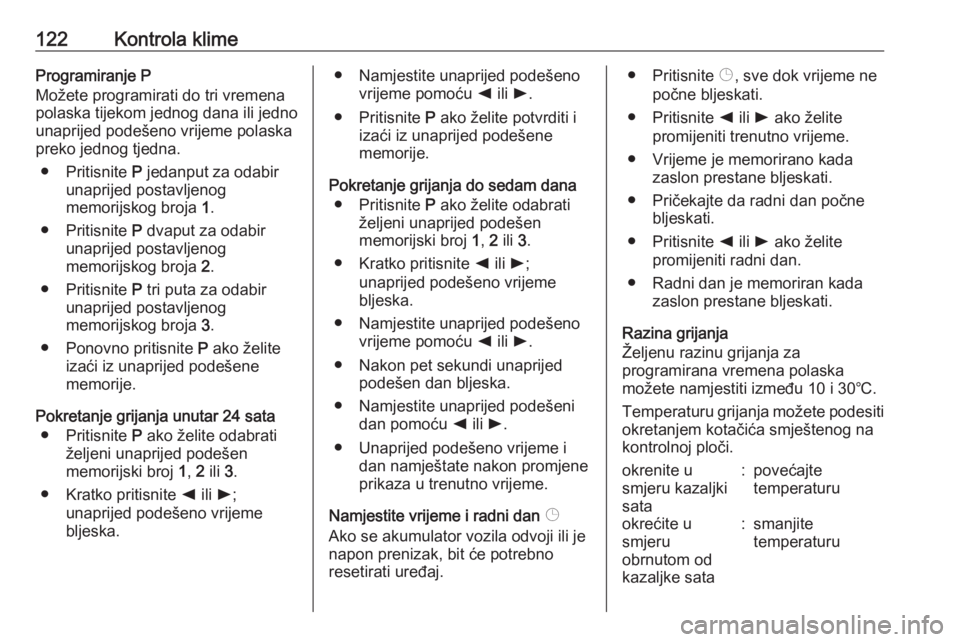

122Kontrola klimeProgramiranje P
Možete programirati do tri vremena
polaska tijekom jednog dana ili jedno
unaprijed podešeno vrijeme polaska
preko jednog tjedna.
● Pritisnite P jedanput za odabir
unaprijed postavljenog
memorijskog broja 1.
● Pritisnite P dvaput za odabir
unaprijed postavljenog
memorijskog broja 2.
● Pritisnite P tri puta za odabir
unaprijed postavljenog
memorijskog broja 3.
● Ponovno pritisnite P ako želite
izaći iz unaprijed podešene memorije.
Pokretanje grijanja unutar 24 sata ● Pritisnite P ako želite odabrati
željeni unaprijed podešen
memorijski broj 1, 2 ili 3.
● Kratko pritisnite k ili l;
unaprijed podešeno vrijeme
bljeska.● Namjestite unaprijed podešeno vrijeme pomoću k ili l.
● Pritisnite P ako želite potvrditi i
izaći iz unaprijed podešene
memorije.
Pokretanje grijanja do sedam dana ● Pritisnite P ako želite odabrati
željeni unaprijed podešen
memorijski broj 1, 2 ili 3.
● Kratko pritisnite k ili l;
unaprijed podešeno vrijeme
bljeska.
● Namjestite unaprijed podešeno vrijeme pomoću k ili l.
● Nakon pet sekundi unaprijed podešen dan bljeska.
● Namjestite unaprijed podešeni dan pomoću k ili l.
● Unaprijed podešeno vrijeme i dan namještate nakon promjene
prikaza u trenutno vrijeme.
Namjestite vrijeme i radni dan Þ
Ako se akumulator vozila odvoji ili je napon prenizak, bit će potrebno
resetirati uređaj.● Pritisnite Þ, sve dok vrijeme ne
počne bljeskati.
● Pritisnite k ili l ako želite
promijeniti trenutno vrijeme.
● Vrijeme je memorirano kada zaslon prestane bljeskati.
● Pričekajte da radni dan počne bljeskati.
● Pritisnite k ili l ako želite
promijeniti radni dan.
● Radni dan je memoriran kada zaslon prestane bljeskati.
Razina grijanja
Željenu razinu grijanja za
programirana vremena polaska
možete namjestiti između 10 i 30℃.
Temperaturu grijanja možete podesiti okretanjem kotačića smještenog nakontrolnoj ploči.okrenite u
smjeru kazaljki
sata:povećajte
temperaturuokrećite u
smjeru
obrnutom od
kazaljke sata:smanjite
temperaturu
Page 125 of 267

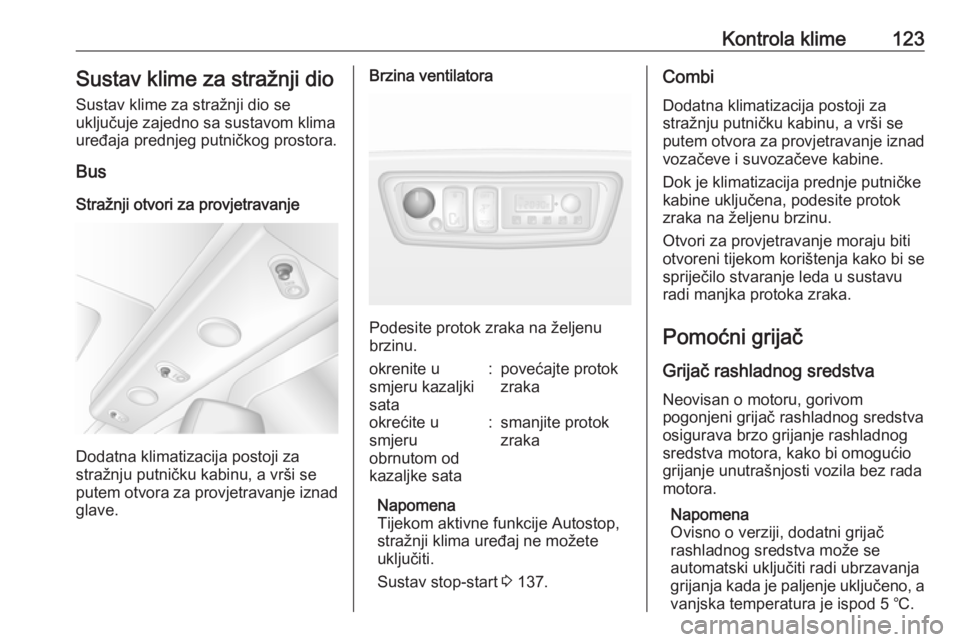

Kontrola klime123Sustav klime za stražnji dio
Sustav klime za stražnji dio se
uključuje zajedno sa sustavom klima uređaja prednjeg putničkog prostora.
Bus
Stražnji otvori za provjetravanje
Dodatna klimatizacija postoji za
stražnju putničku kabinu, a vrši se
putem otvora za provjetravanje iznad
glave.
Brzina ventilatora
Podesite protok zraka na željenu
brzinu.
okrenite u
smjeru kazaljki
sata:povećajte protok
zrakaokrećite u
smjeru
obrnutom od
kazaljke sata:smanjite protok
zraka
Napomena
Tijekom aktivne funkcije Autostop,
stražnji klima uređaj ne možete
uključiti.
Sustav stop-start 3 137.
Combi
Dodatna klimatizacija postoji za
stražnju putničku kabinu, a vrši se
putem otvora za provjetravanje iznad
vozačeve i suvozačeve kabine.
Dok je klimatizacija prednje putničke
kabine uključena, podesite protok
zraka na željenu brzinu.
Otvori za provjetravanje moraju biti
otvoreni tijekom korištenja kako bi se
spriječilo stvaranje leda u sustavu
radi manjka protoka zraka.
Pomoćni grijač
Grijač rashladnog sredstva Neovisan o motoru, gorivom
pogonjeni grijač rashladnog sredstva
osigurava brzo grijanje rashladnog
sredstva motora, kako bi omogućio
grijanje unutrašnjosti vozila bez rada
motora.
Napomena
Ovisno o verziji, dodatni grijač
rashladnog sredstva može se
automatski uključiti radi ubrzavanja
grijanja kada je paljenje uključeno, a vanjska temperatura je ispod 5 ℃.
Page 126 of 267

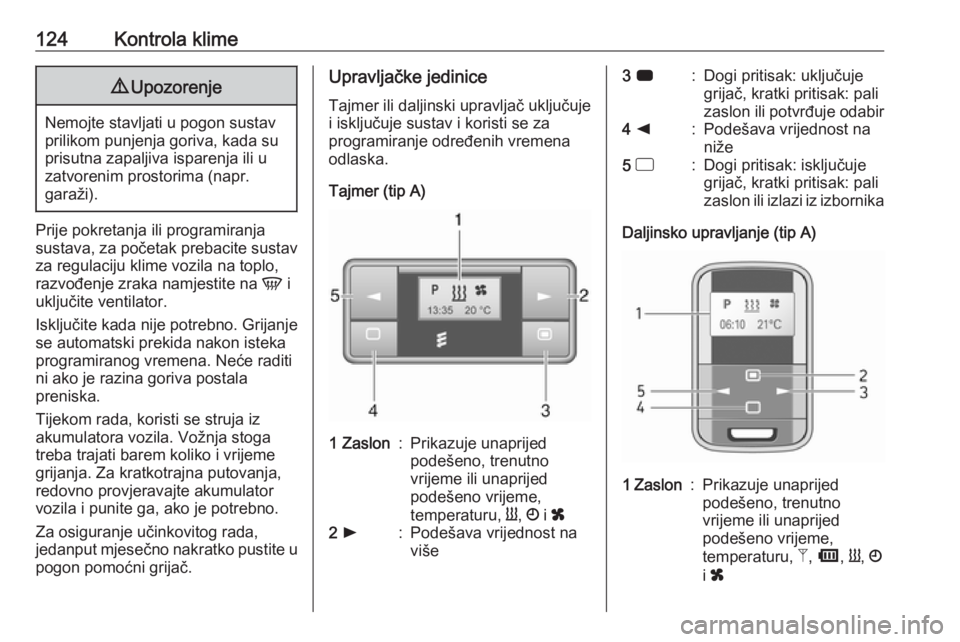

124Kontrola klime9Upozorenje
Nemojte stavljati u pogon sustav
prilikom punjenja goriva, kada su
prisutna zapaljiva isparenja ili u
zatvorenim prostorima (napr.
garaži).
Prije pokretanja ili programiranja sustava, za početak prebacite sustav
za regulaciju klime vozila na toplo,
razvođenje zraka namjestite na V i
uključite ventilator.
Isključite kada nije potrebno. Grijanje
se automatski prekida nakon isteka
programiranog vremena. Neće raditi
ni ako je razina goriva postala
preniska.
Tijekom rada, koristi se struja iz
akumulatora vozila. Vožnja stoga
treba trajati barem koliko i vrijeme
grijanja. Za kratkotrajna putovanja,
redovno provjeravajte akumulator
vozila i punite ga, ako je potrebno.
Za osiguranje učinkovitog rada,
jedanput mjesečno nakratko pustite u
pogon pomoćni grijač.
Upravljačke jedinice
Tajmer ili daljinski upravljač uključuje
i isključuje sustav i koristi se za
programiranje određenih vremena
odlaska.
Tajmer (tip A)1 Zaslon:Prikazuje unaprijed
podešeno, trenutno
vrijeme ili unaprijed
podešeno vrijeme,
temperaturu, Y, Ö i x2 l:Podešava vrijednost na
više3 7:Dogi pritisak: uključuje
grijač, kratki pritisak: pali
zaslon ili potvrđuje odabir4 k:Podešava vrijednost na
niže5 d:Dogi pritisak: isključuje
grijač, kratki pritisak: pali
zaslon ili izlazi iz izbornika
Daljinsko upravljanje (tip A)
1 Zaslon:Prikazuje unaprijed
podešeno, trenutno
vrijeme ili unaprijed
podešeno vrijeme,
temperaturu, Z, Ü , Y , Ö
i x
Page 127 of 267

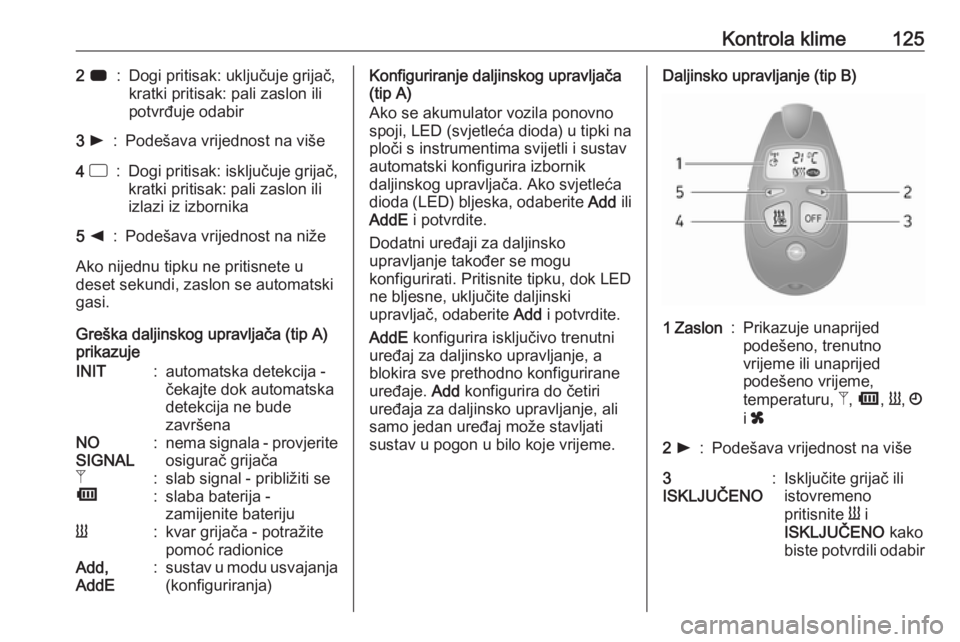

Kontrola klime1252 7:Dogi pritisak: uključuje grijač,
kratki pritisak: pali zaslon ili
potvrđuje odabir3 l:Podešava vrijednost na više4 d:Dogi pritisak: isključuje grijač,
kratki pritisak: pali zaslon ili
izlazi iz izbornika5 k:Podešava vrijednost na niže
Ako nijednu tipku ne pritisnete u
deset sekundi, zaslon se automatski
gasi.
Greška daljinskog upravljača (tip A)
prikazuje
INIT:automatska detekcija -
čekajte dok automatska
detekcija ne bude
završenaNO
SIGNAL:nema signala - provjerite
osigurač grijačaZ:slab signal - približiti seÜ:slaba baterija -
zamijenite baterijuY:kvar grijača - potražite
pomoć radioniceAdd,
AddE:sustav u modu usvajanja
(konfiguriranja)Konfiguriranje daljinskog upravljača
(tip A)
Ako se akumulator vozila ponovno spoji, LED (svjetleća dioda) u tipki na
ploči s instrumentima svijetli i sustav
automatski konfigurira izbornik
daljinskog upravljača. Ako svjetleća
dioda (LED) bljeska, odaberite Add ili
AddE i potvrdite.
Dodatni uređaji za daljinsko
upravljanje također se mogu
konfigurirati. Pritisnite tipku, dok LED
ne bljesne, uključite daljinski
upravljač, odaberite Add i potvrdite.
AddE konfigurira isključivo trenutni
uređaj za daljinsko upravljanje, a
blokira sve prethodno konfigurirane
uređaje. Add konfigurira do četiri
uređaja za daljinsko upravljanje, ali
samo jedan uređaj može stavljati
sustav u pogon u bilo koje vrijeme.Daljinsko upravljanje (tip B)1 Zaslon:Prikazuje unaprijed
podešeno, trenutno
vrijeme ili unaprijed
podešeno vrijeme,
temperaturu, Z, Ü , Y , Ö
i x2 l:Podešava vrijednost na više3
ISKLJUČENO:Isključite grijač ili
istovremeno
pritisnite Y i
ISKLJUČENO kako
biste potvrdili odabir
Page 128 of 267

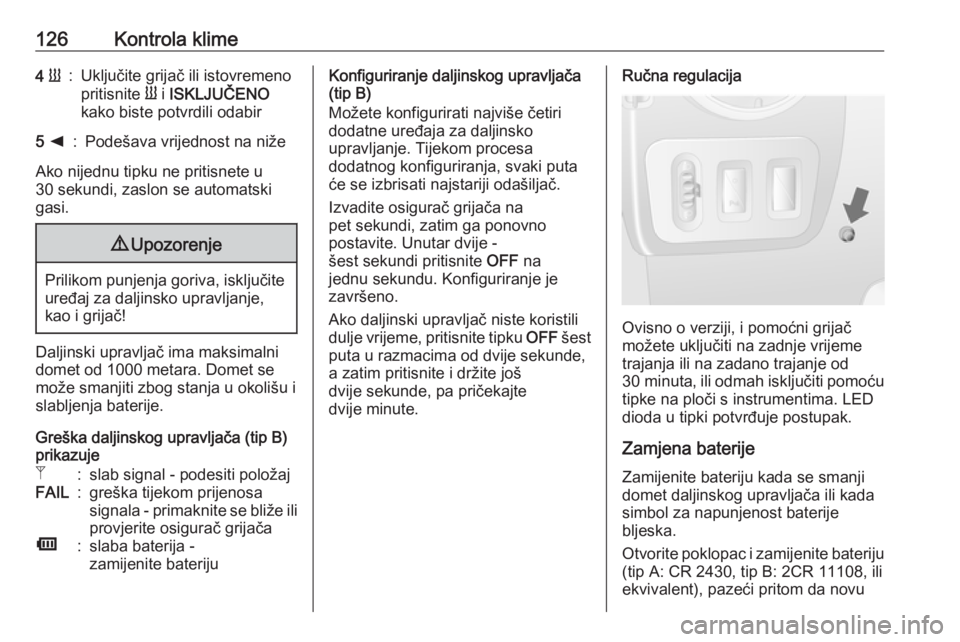

126Kontrola klime4 Y:Uključite grijač ili istovremeno
pritisnite Y i ISKLJUČENO
kako biste potvrdili odabir5 k:Podešava vrijednost na niže
Ako nijednu tipku ne pritisnete u
30 sekundi, zaslon se automatski
gasi.
9 Upozorenje
Prilikom punjenja goriva, isključite
uređaj za daljinsko upravljanje,
kao i grijač!
Daljinski upravljač ima maksimalni
domet od 1000 metara. Domet se
može smanjiti zbog stanja u okolišu i
slabljenja baterije.
Greška daljinskog upravljača (tip B)
prikazuje
Z:slab signal - podesiti položajFAIL:greška tijekom prijenosa
signala - primaknite se bliže ili provjerite osigurač grijačaÜ:slaba baterija -
zamijenite baterijuKonfiguriranje daljinskog upravljača
(tip B)
Možete konfigurirati najviše četiri
dodatne uređaja za daljinsko
upravljanje. Tijekom procesa
dodatnog konfiguriranja, svaki puta
će se izbrisati najstariji odašiljač.
Izvadite osigurač grijača na
pet sekundi, zatim ga ponovno
postavite. Unutar dvije -
šest sekundi pritisnite OFF na
jednu sekundu. Konfiguriranje je
završeno.
Ako daljinski upravljač niste koristili
dulje vrijeme, pritisnite tipku OFF šest
puta u razmacima od dvije sekunde, a zatim pritisnite i držite još
dvije sekunde, pa pričekajte
dvije minute.Ručna regulacija
Ovisno o verziji, i pomoćni grijač
možete uključiti na zadnje vrijeme
trajanja ili na zadano trajanje od
30 minuta , ili odmah isključiti pomoću
tipke na ploči s instrumentima. LED
dioda u tipki potvrđuje postupak.
Zamjena baterije Zamijenite bateriju kada se smanji
domet daljinskog upravljača ili kada
simbol za napunjenost baterije
bljeska.
Otvorite poklopac i zamijenite bateriju
(tip A: CR 2430, tip B: 2CR 11108, ili
ekvivalent), pazeći pritom da novu
Page 129 of 267

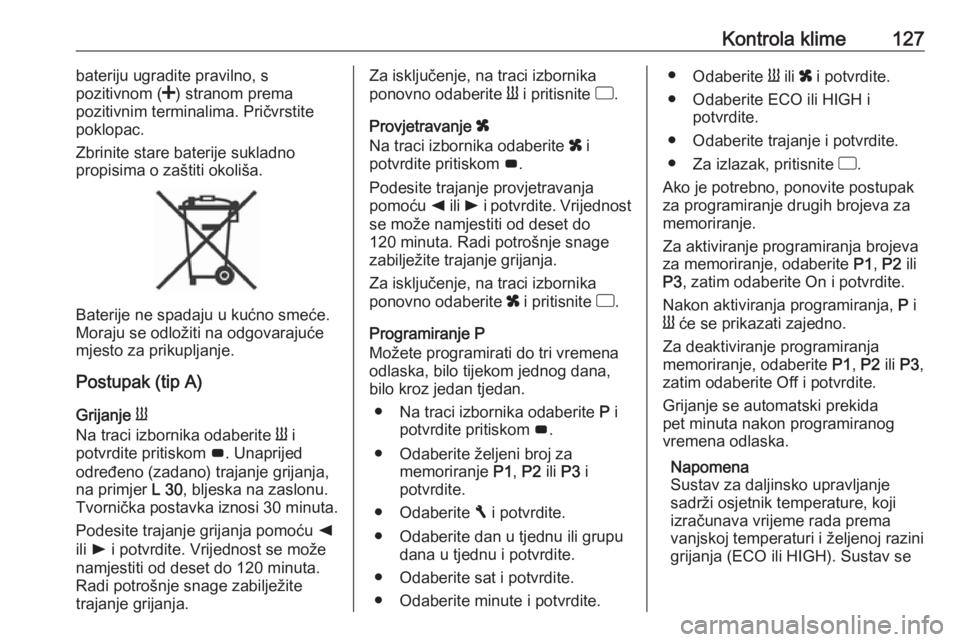

Kontrola klime127bateriju ugradite pravilno, s
pozitivnom ( <) stranom prema
pozitivnim terminalima. Pričvrstite
poklopac.
Zbrinite stare baterije sukladno
propisima o zaštiti okoliša.
Baterije ne spadaju u kućno smeće.
Moraju se odložiti na odgovarajuće mjesto za prikupljanje.
Postupak (tip A)
Grijanje Y
Na traci izbornika odaberite Y i
potvrdite pritiskom G. Unaprijed
određeno (zadano) trajanje grijanja, na primjer L 30, bljeska na zaslonu.
Tvornička postavka iznosi 30 minuta.
Podesite trajanje grijanja pomoću k
ili l i potvrdite. Vrijednost se može
namjestiti od deset do 120 minuta.
Radi potrošnje snage zabilježite
trajanje grijanja.
Za isključenje, na traci izbornika
ponovno odaberite Y i pritisnite d.
Provjetravanje x
Na traci izbornika odaberite x i
potvrdite pritiskom G.
Podesite trajanje provjetravanja
pomoću k ili l i potvrdite. Vrijednost
se može namjestiti od deset do
120 minuta. Radi potrošnje snage
zabilježite trajanje grijanja.
Za isključenje, na traci izbornika
ponovno odaberite x i pritisnite d.
Programiranje P
Možete programirati do tri vremena
odlaska, bilo tijekom jednog dana,
bilo kroz jedan tjedan.
● Na traci izbornika odaberite P i
potvrdite pritiskom G.
● Odaberite željeni broj za memoriranje P1, P2 ili P3 i
potvrdite.
● Odaberite F i potvrdite.
● Odaberite dan u tjednu ili grupu dana u tjednu i potvrdite.
● Odaberite sat i potvrdite.
● Odaberite minute i potvrdite.● Odaberite Y ili x i potvrdite.
● Odaberite ECO ili HIGH i potvrdite.
● Odaberite trajanje i potvrdite.
● Za izlazak, pritisnite d.
Ako je potrebno, ponovite postupak za programiranje drugih brojeva za
memoriranje.
Za aktiviranje programiranja brojeva za memoriranje, odaberite P1, P2 ili
P3 , zatim odaberite On i potvrdite.
Nakon aktiviranja programiranja, P i
Y će se prikazati zajedno.
Za deaktiviranje programiranja
memoriranje, odaberite P1, P2 ili P3 ,
zatim odaberite Off i potvrdite.
Grijanje se automatski prekida
pet minuta nakon programiranog
vremena odlaska.
Napomena
Sustav za daljinsko upravljanje
sadrži osjetnik temperature, koji
izračunava vrijeme rada prema
vanjskoj temperaturi i željenoj razini
grijanja (ECO ili HIGH). Sustav se
Page 130 of 267

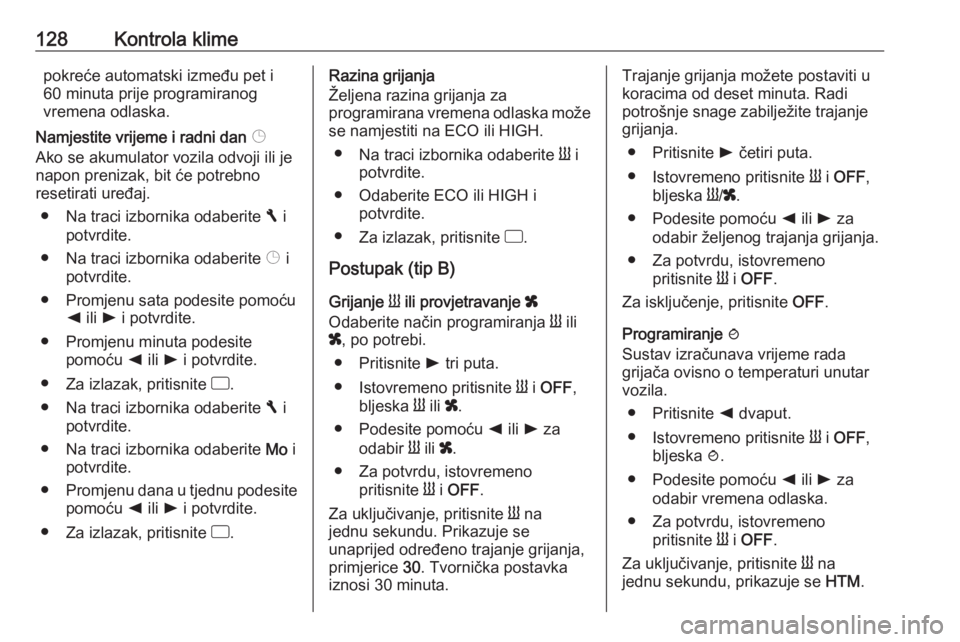

128Kontrola klimepokreće automatski između pet i
60 minuta prije programiranog
vremena odlaska.
Namjestite vrijeme i radni dan Þ
Ako se akumulator vozila odvoji ili je
napon prenizak, bit će potrebno
resetirati uređaj.
● Na traci izbornika odaberite F i
potvrdite.
● Na traci izbornika odaberite Þ i
potvrdite.
● Promjenu sata podesite pomoću k ili l i potvrdite.
● Promjenu minuta podesite pomoću k ili l i potvrdite.
● Za izlazak, pritisnite d.
● Na traci izbornika odaberite F i
potvrdite.
● Na traci izbornika odaberite Mo i
potvrdite.
● Promjenu dana u tjednu podesite
pomoću k ili l i potvrdite.
● Za izlazak, pritisnite d.Razina grijanja
Željena razina grijanja za
programirana vremena odlaska može se namjestiti na ECO ili HIGH.
● Na traci izbornika odaberite Y i
potvrdite.
● Odaberite ECO ili HIGH i potvrdite.
● Za izlazak, pritisnite d.
Postupak (tip B)
Grijanje Y ili provjetravanje x
Odaberite način programiranja Y ili
x , po potrebi.
● Pritisnite l tri puta.
● Istovremeno pritisnite Y i OFF ,
bljeska Y ili x.
● Podesite pomoću k ili l za
odabir Y ili x.
● Za potvrdu, istovremeno pritisnite Y i OFF .
Za uključivanje, pritisnite Y na
jednu sekundu. Prikazuje se
unaprijed određeno trajanje grijanja,
primjerice 30. Tvornička postavka
iznosi 30 minuta.Trajanje grijanja možete postaviti u koracima od deset minuta. Radi
potrošnje snage zabilježite trajanje
grijanja.
● Pritisnite l četiri puta.
● Istovremeno pritisnite Y i OFF ,
bljeska Y/x .
● Podesite pomoću k ili l za
odabir željenog trajanja grijanja.
● Za potvrdu, istovremeno pritisnite Y i OFF .
Za isključenje, pritisnite OFF.
Programiranje y
Sustav izračunava vrijeme rada
grijača ovisno o temperaturi unutar
vozila.
● Pritisnite k dvaput.
● Istovremeno pritisnite Y i OFF ,
bljeska y.
● Podesite pomoću k ili l za
odabir vremena odlaska.
● Za potvrdu, istovremeno pritisnite Y i OFF .
Za uključivanje, pritisnite Y na
jednu sekundu, prikazuje se HTM.
