Njega vozila189Kratko svjetlo

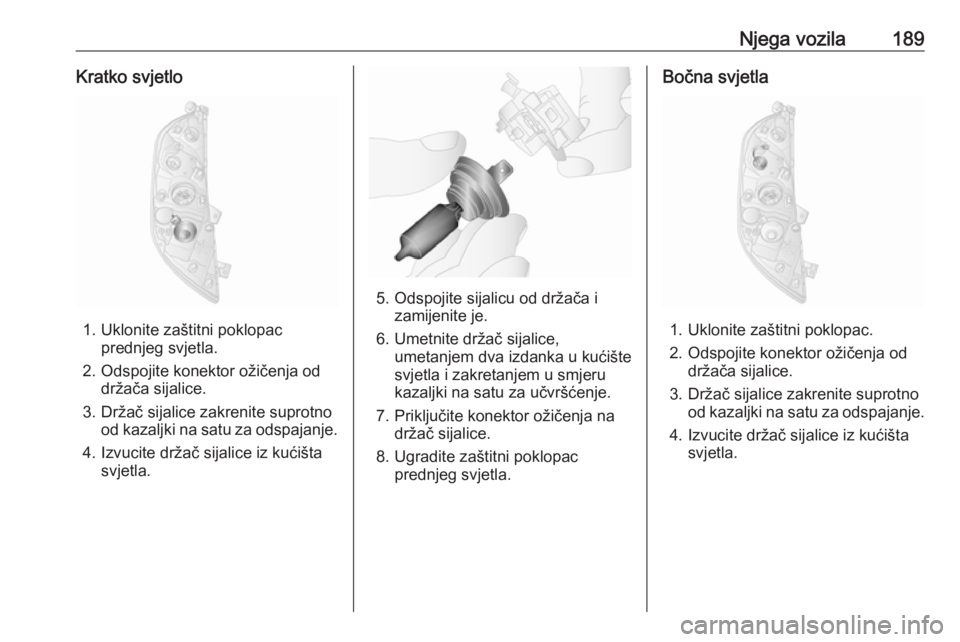

1. Uklonite zaštitni poklopacprednjeg svjetla.
2. Odspojite konektor ožičenja od držača sijalice.
3. Držač sijalice zakrenite suprotno od kazaljki na satu za odspajanje.
4. Izvucite držač sijalice iz kućišta svjetla.
5. Odspojite sijalicu od držača i zamijenite je.
6. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
7. Priključite konektor ožičenja na držač sijalice.
8. Ugradite zaštitni poklopac prednjeg svjetla.
Bočna svjetla
1. Uklonite zaštitni poklopac.
2. Odspojite konektor ožičenja od držača sijalice.
3. Držač sijalice zakrenite suprotno od kazaljki na satu za odspajanje.
4. Izvucite držač sijalice iz kućišta svjetla.

190Njega vozila
5. Odspojite sijalicu od držača izamijenite je.
6. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
7. Priključite konektor ožičenja na držač sijalice.
8. Ugradite zaštitni poklopac.
Prilagodljiva prednja svjetla
Svjetlo skretanja
Prednja svjetla imaju posebne
sustave za dugo svjetlo 1 i kratko
svjetlo 2. Svjetlo za vožnju u
zavoju 3 nalazi se između prednjih
svjetala.

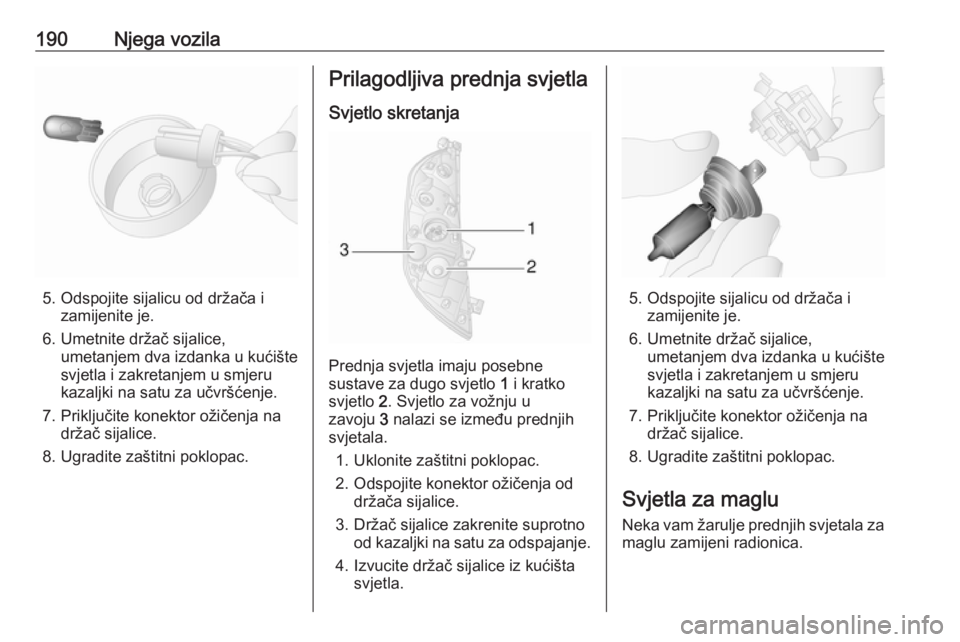

1. Uklonite zaštitni poklopac.
2. Odspojite konektor ožičenja od držača sijalice.
3. Držač sijalice zakrenite suprotno od kazaljki na satu za odspajanje.
4. Izvucite držač sijalice iz kućišta svjetla.
5. Odspojite sijalicu od držača i zamijenite je.
6. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
7. Priključite konektor ožičenja na držač sijalice.
8. Ugradite zaštitni poklopac.
Svjetla za maglu Neka vam žarulje prednjih svjetala za maglu zamijeni radionica.

Njega vozila191Prednji pokazivači smjera

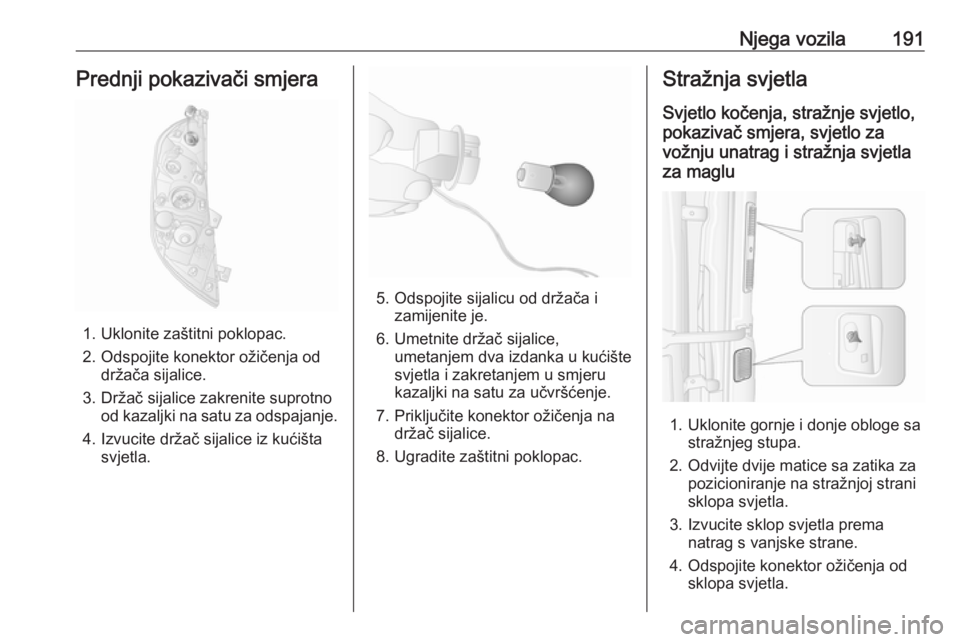

1. Uklonite zaštitni poklopac.
2. Odspojite konektor ožičenja od držača sijalice.
3. Držač sijalice zakrenite suprotno od kazaljki na satu za odspajanje.
4. Izvucite držač sijalice iz kućišta svjetla.
5. Odspojite sijalicu od držača i zamijenite je.
6. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
7. Priključite konektor ožičenja na držač sijalice.
8. Ugradite zaštitni poklopac.
Stražnja svjetla
Svjetlo kočenja, stražnje svjetlo,
pokazivač smjera, svjetlo za
vožnju unatrag i stražnja svjetla
za maglu
1. Uklonite gornje i donje obloge sa stražnjeg stupa.
2. Odvijte dvije matice sa zatika za pozicioniranje na stražnjoj strani
sklopa svjetla.
3. Izvucite sklop svjetla prema natrag s vanjske strane.
4. Odspojite konektor ožičenja od sklopa svjetla.

192Njega vozila

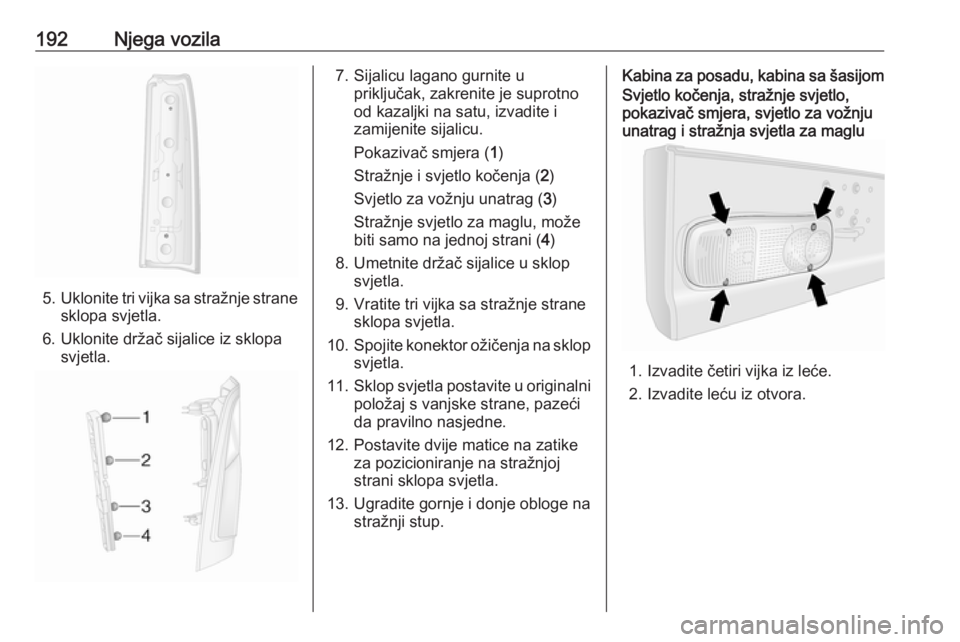

5.Uklonite tri vijka sa stražnje strane
sklopa svjetla.
6. Uklonite držač sijalice iz sklopa svjetla.
7. Sijalicu lagano gurnite u priključak, zakrenite je suprotno
od kazaljki na satu, izvadite i
zamijenite sijalicu.
Pokazivač smjera ( 1)
Stražnje i svjetlo kočenja ( 2)
Svjetlo za vožnju unatrag ( 3)
Stražnje svjetlo za maglu, može
biti samo na jednoj strani ( 4)
8. Umetnite držač sijalice u sklop svjetla.
9. Vratite tri vijka sa stražnje strane sklopa svjetla.
10. Spojite konektor ožičenja na sklop
svjetla.
11. Sklop svjetla postavite u originalni
položaj s vanjske strane, pazeći
da pravilno nasjedne.
12. Postavite dvije matice na zatike za pozicioniranje na stražnjoj
strani sklopa svjetla.
13. Ugradite gornje i donje obloge na stražnji stup.Kabina za posadu, kabina sa šasijomSvjetlo kočenja, stražnje svjetlo,
pokazivač smjera, svjetlo za vožnju unatrag i stražnja svjetla za maglu
1. Izvadite četiri vijka iz leće.
2. Izvadite leću iz otvora.

Njega vozila193

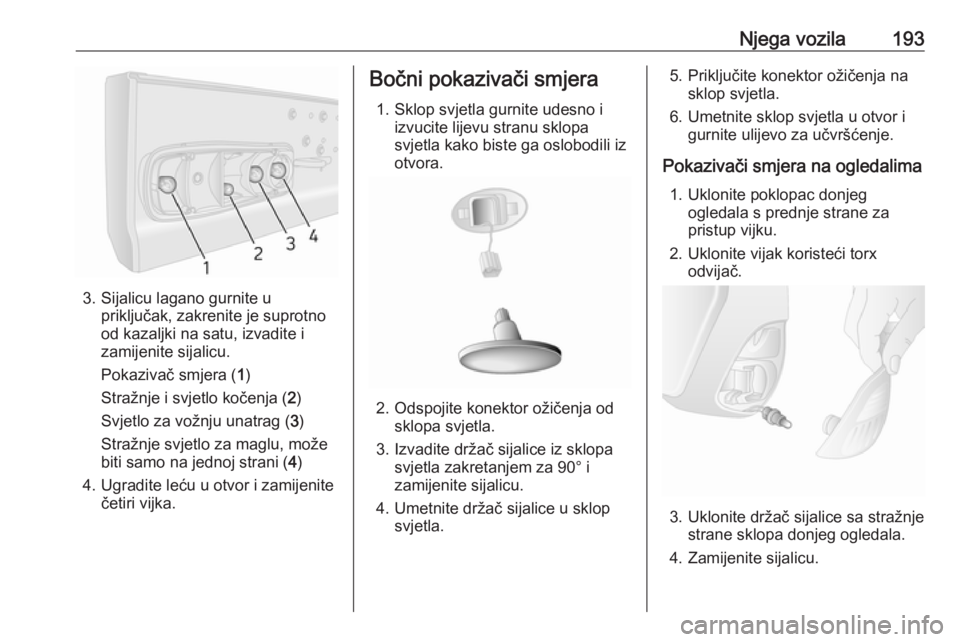

3. Sijalicu lagano gurnite upriključak, zakrenite je suprotno
od kazaljki na satu, izvadite i
zamijenite sijalicu.
Pokazivač smjera ( 1)
Stražnje i svjetlo kočenja ( 2)
Svjetlo za vožnju unatrag ( 3)
Stražnje svjetlo za maglu, može
biti samo na jednoj strani ( 4)
4. Ugradite leću u otvor i zamijenite četiri vijka.
Bočni pokazivači smjera
1. Sklop svjetla gurnite udesno i izvucite lijevu stranu sklopa
svjetla kako biste ga oslobodili iz
otvora.
2. Odspojite konektor ožičenja od sklopa svjetla.
3. Izvadite držač sijalice iz sklopa svjetla zakretanjem za 90° izamijenite sijalicu.
4. Umetnite držač sijalice u sklop svjetla.
5. Priključite konektor ožičenja nasklop svjetla.
6. Umetnite sklop svjetla u otvor i gurnite ulijevo za učvršćenje.
Pokazivači smjera na ogledalima 1. Uklonite poklopac donjeg ogledala s prednje strane zapristup vijku.
2. Uklonite vijak koristeći torx odvijač.
3. Uklonite držač sijalice sa stražnjestrane sklopa donjeg ogledala.
4. Zamijenite sijalicu.

194Njega vozila5. Ugradite držač sijalice u sklopdonjeg ogledala.
6. Vratite vijak.

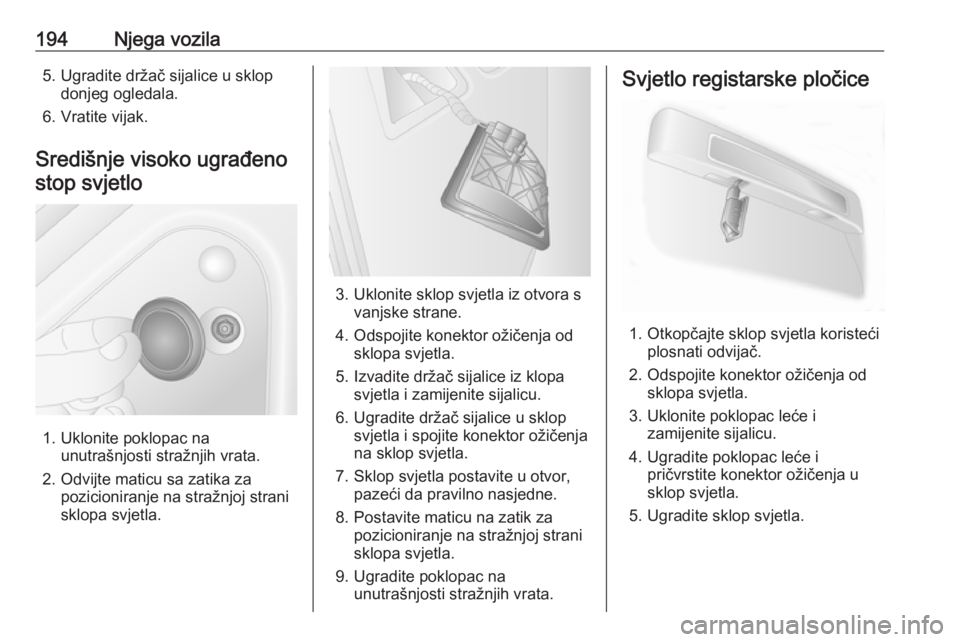

Središnje visoko ugrađeno stop svjetlo
1. Uklonite poklopac na unutrašnjosti stražnjih vrata.
2. Odvijte maticu sa zatika za pozicioniranje na stražnjoj strani
sklopa svjetla.
3. Uklonite sklop svjetla iz otvora s vanjske strane.
4. Odspojite konektor ožičenja od sklopa svjetla.
5. Izvadite držač sijalice iz klopa svjetla i zamijenite sijalicu.
6. Ugradite držač sijalice u sklop svjetla i spojite konektor ožičenja
na sklop svjetla.
7. Sklop svjetla postavite u otvor, pazeći da pravilno nasjedne.
8. Postavite maticu na zatik za pozicioniranje na stražnjoj strani
sklopa svjetla.
9. Ugradite poklopac na unutrašnjosti stražnjih vrata.
Svjetlo registarske pločice
1. Otkopčajte sklop svjetla koristeći plosnati odvijač.
2. Odspojite konektor ožičenja od sklopa svjetla.
3. Uklonite poklopac leće i zamijenite sijalicu.
4. Ugradite poklopac leće i pričvrstite konektor ožičenja u
sklop svjetla.
5. Ugradite sklop svjetla.

Njega vozila195Kabina za posadu, kabina sa
šasijom
1. Izvadite dva vijka iz poklopca leće.
2. Uklonite poklopac leće i zamijenite sijalicu.
3. Ugradite poklopac leće u zamijenite dva vijka.

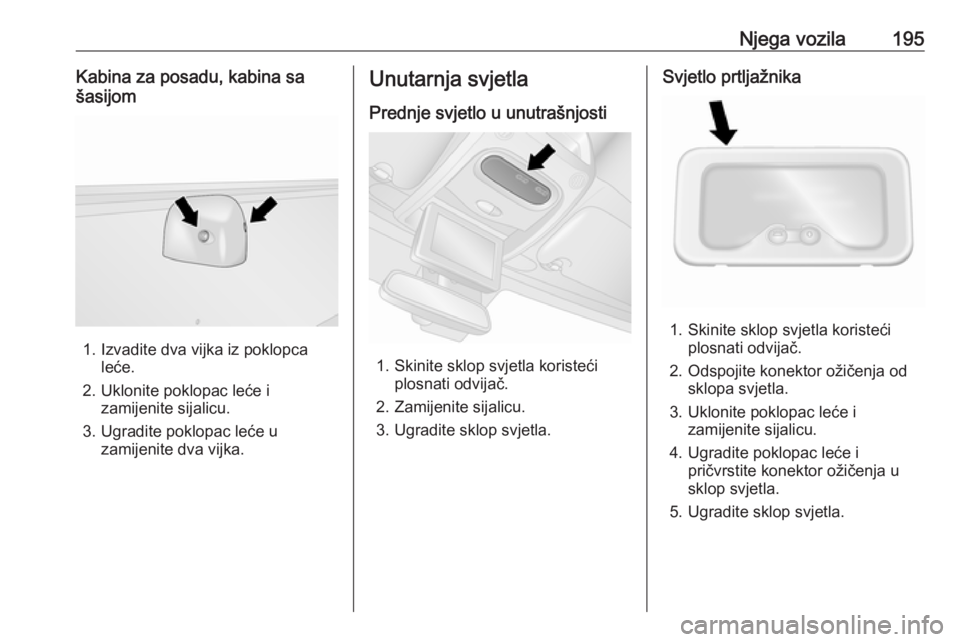

Unutarnja svjetla
Prednje svjetlo u unutrašnjosti
1. Skinite sklop svjetla koristeći plosnati odvijač.
2. Zamijenite sijalicu.
3. Ugradite sklop svjetla.
Svjetlo prtljažnika
1. Skinite sklop svjetla koristeći plosnati odvijač.
2. Odspojite konektor ožičenja od sklopa svjetla.
3. Uklonite poklopac leće i zamijenite sijalicu.
4. Ugradite poklopac leće i pričvrstite konektor ožičenja u
sklop svjetla.
5. Ugradite sklop svjetla.

196Njega vozilaSvjetlo na oblozi prednjih vrata
1. Skinite sklop svjetla koristećiplosnati odvijač.
2. Držač sijalice zakrenite suprotno od kazaljki na satu za odspajanje.
3. Promijenite sijalicu i umetnite držač sijalice.
4. Ugradite sklop svjetla.
Stražnja svjetla u unutrašnjosti
Zamjenu sijalica prepustite servisu.
Svjetlo pretinca za rukavice
Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče s instrumentima
Zamjenu sijalica prepustite servisu.Električni sustav
Osigurači Podaci na zamjenskom osiguračumoraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● na lijevoj strani ploče s instrumentima, iza ploče obloge
● u prostoru motora pored ekspanzijskog spremnika
rashladnog sredstvaCombi
Dodatna kutija s osiguračima nalazi
se iza maske na desnoj strani
prtljažnika, pokraj stražnjih vrata.Bus
Dodatna kutija s osiguračima nalazi
se na donjoj desnoj strani prtljažnika,
ispod maske stepenice.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.

Njega vozila197
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte osigurač dok nije uklonjen uzrok
greške.
Preporuča se nošenje kompletnog
seta osigurača. Kontaktirajte
radionicu.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Napomena
Svi osigurači opisani u ovim
uputama se možda ne primjenjuju u
Vašem vozilu.
Kada pregledavate kutiju s
osiguračima, pogledajte natpis na
kutiji s osiguračima.

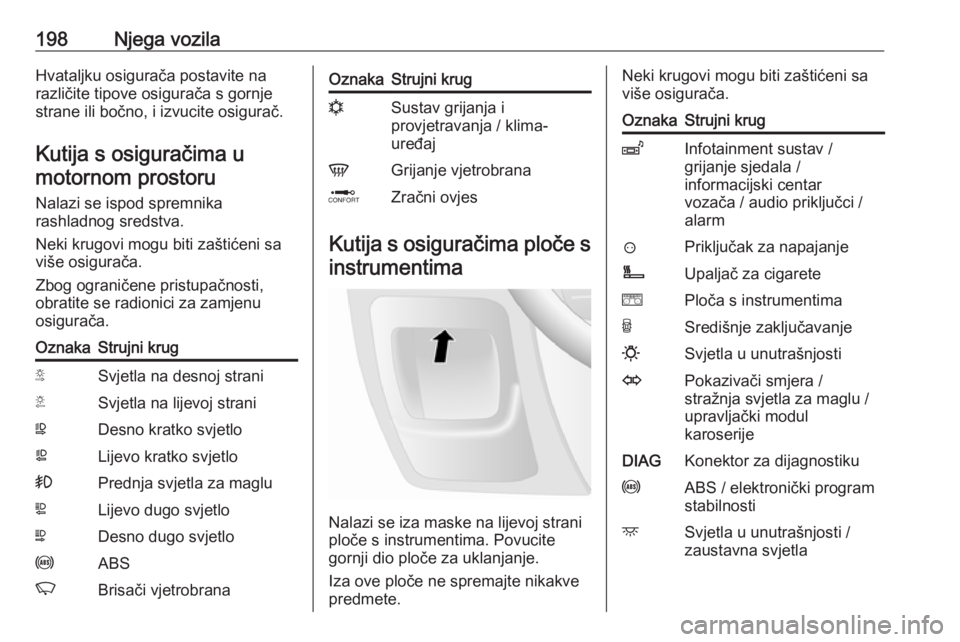

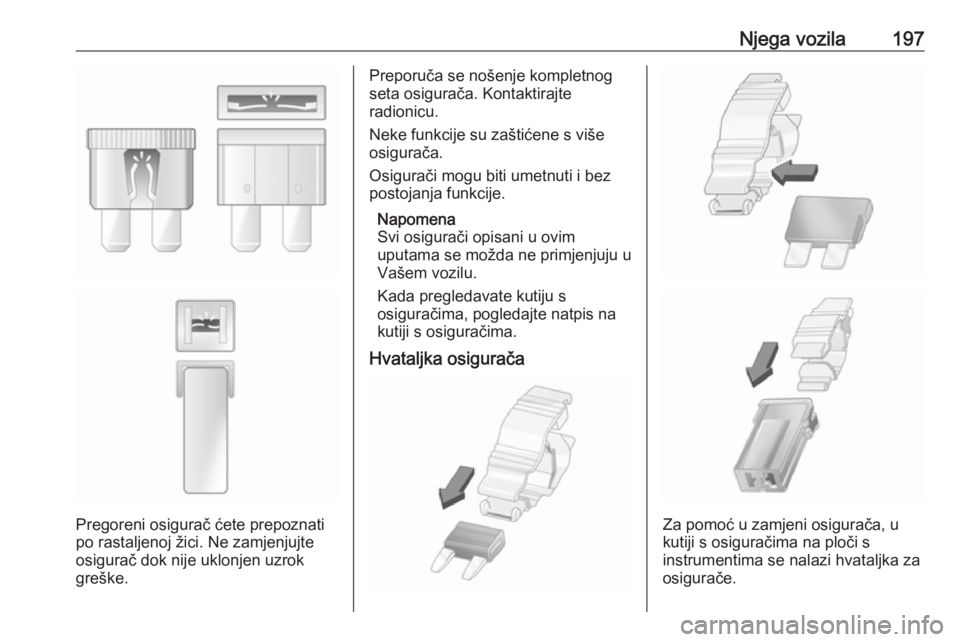

Hvataljka osigurača
Za pomoć u zamjeni osigurača, u
kutiji s osiguračima na ploči s
instrumentima se nalazi hvataljka za
osigurače.

198Njega vozilaHvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u motornom prostoru
Nalazi se ispod spremnika
rashladnog sredstva.
Neki krugovi mogu biti zaštićeni sa više osigurača.
Zbog ograničene pristupačnosti,
obratite se radionici za zamjenu
osigurača.OznakaStrujni krugSSvjetla na desnoj straniTSvjetla na lijevoj straniWDesno kratko svjetloaLijevo kratko svjetlo>Prednja svjetla za magluLLijevo dugo svjetloNDesno dugo svjetlouABSKBrisači vjetrobranaOznakaStrujni krugnSustav grijanja i
provjetravanja / klima-
uređajVGrijanje vjetrobranaQZračni ovjes
Kutija s osiguračima ploče s
instrumentima
Nalazi se iza maske na lijevoj strani
ploče s instrumentima. Povucite
gornji dio ploče za uklanjanje.
Iza ove ploče ne spremajte nikakve
predmete.
Neki krugovi mogu biti zaštićeni sa
više osigurača.OznakaStrujni krugZInfotainment sustav /
grijanje sjedala /
informacijski centar
vozača / audio priključci /
alarm?Priključak za napajanjeÌUpaljač za cigareteePloča s instrumentimaUSredišnje zaključavanje0Svjetla u unutrašnjostiOPokazivači smjera /
stražnja svjetla za maglu /
upravljački modul
karoserijeDIAGKonektor za dijagnostikuuABS / elektronički program
stabilnostidSvjetla u unutrašnjosti /
zaustavna svjetla
