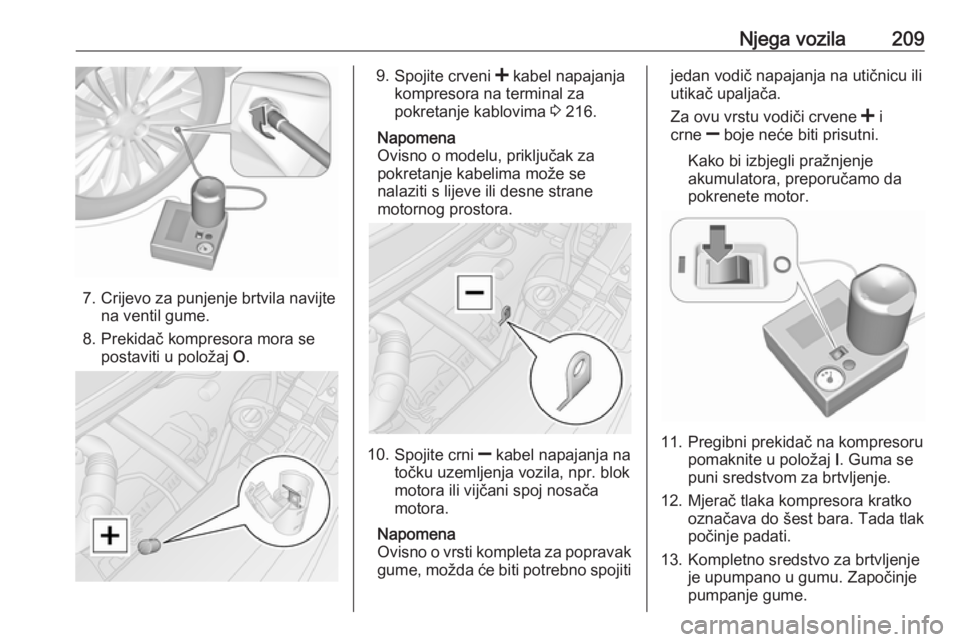

Njega vozila209
7. Crijevo za punjenje brtvila navijtena ventil gume.
8. Prekidač kompresora mora se postaviti u položaj O.
9.
Spojite crveni < kabel napajanja
kompresora na terminal za
pokretanje kablovima 3 216.
Napomena
Ovisno o modelu, priključak za
pokretanje kabelima može se
nalaziti s lijeve ili desne strane
motornog prostora.
10. Spojite crni ] kabel napajanja na
točku uzemljenja vozila, npr. blok
motora ili vijčani spoj nosača
motora.
Napomena
Ovisno o vrsti kompleta za popravak
gume, možda će biti potrebno spojiti
jedan vodič napajanja na utičnicu ili
utikač upaljača.
Za ovu vrstu vodiči crvene < i
crne ] boje neće biti prisutni.
Kako bi izbjegli pražnjenje
akumulatora, preporučamo da
pokrenete motor.
11. Pregibni prekidač na kompresoru pomaknite u položaj I. Guma se
puni sredstvom za brtvljenje.
12. Mjerač tlaka kompresora kratko označava do šest bara. Tada tlak
počinje padati.
13. Kompletno sredstvo za brtvljenje je upumpano u gumu. Započinjepumpanje gume.

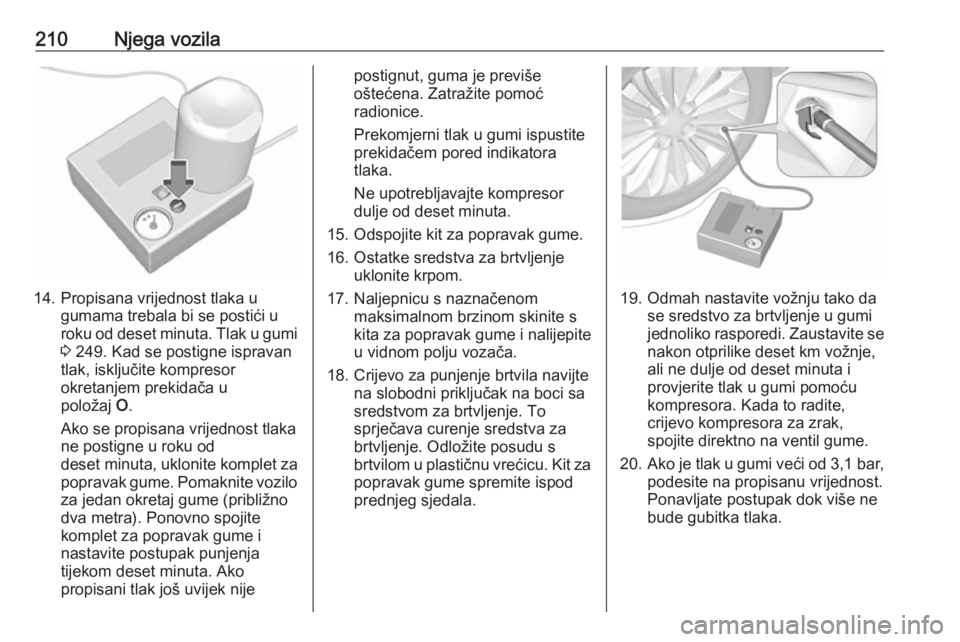

210Njega vozila
14. Propisana vrijednost tlaka ugumama trebala bi se postići u
roku od deset minuta. Tlak u gumi 3 249. Kad se postigne ispravan
tlak, isključite kompresor
okretanjem prekidača u
položaj O.
Ako se propisana vrijednost tlaka
ne postigne u roku od
deset minuta , uklonite komplet za
popravak gume. Pomaknite vozilo za jedan okretaj gume (približno
dva metra). Ponovno spojite
komplet za popravak gume i
nastavite postupak punjenja
tijekom deset minuta. Ako
propisani tlak još uvijek nije
postignut, guma je previše
oštećena. Zatražite pomoć
radionice.
Prekomjerni tlak u gumi ispustite
prekidačem pored indikatora
tlaka.
Ne upotrebljavajte kompresor
dulje od deset minuta.
15. Odspojite kit za popravak gume.
16. Ostatke sredstva za brtvljenje uklonite krpom.
17. Naljepnicu s naznačenom maksimalnom brzinom skinite s
kita za popravak gume i nalijepite
u vidnom polju vozača.
18. Crijevo za punjenje brtvila navijte na slobodni priključak na boci sa
sredstvom za brtvljenje. To
sprječava curenje sredstva za
brtvljenje. Odložite posudu s
brtvilom u plastičnu vrećicu. Kit za popravak gume spremite ispod
prednjeg sjedala.
19. Odmah nastavite vožnju tako da se sredstvo za brtvljenje u gumi
jednoliko rasporedi. Zaustavite se nakon otprilike deset km vožnje,
ali ne dulje od deset minuta i
provjerite tlak u gumi pomoću
kompresora. Kada to radite,
crijevo kompresora za zrak,
spojite direktno na ventil gume.
20. Ako je tlak u gumi veći od 3,1 bar,
podesite na propisanu vrijednost.
Ponavljate postupak dok više ne
bude gubitka tlaka.

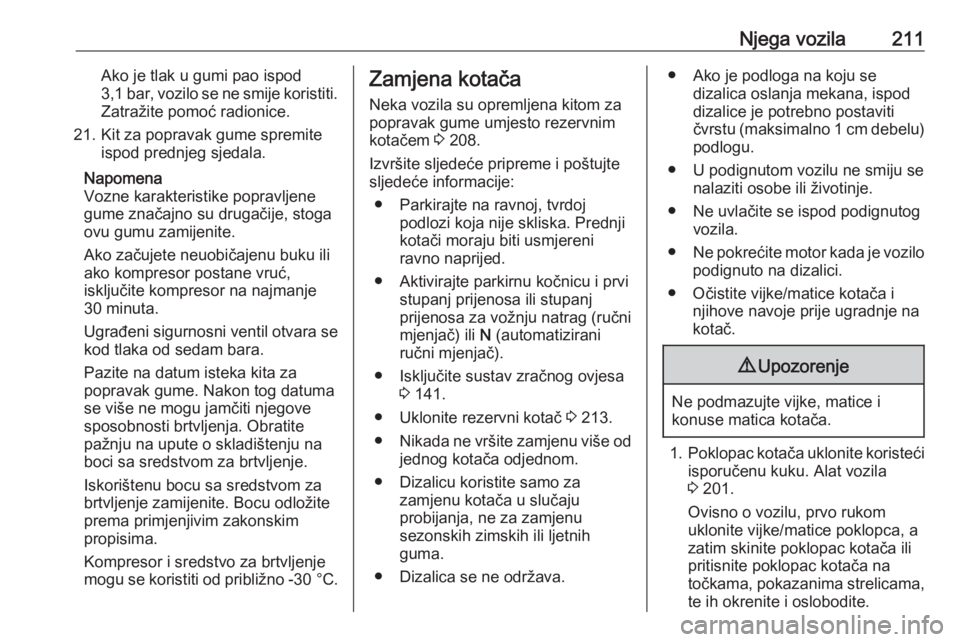

Njega vozila211Ako je tlak u gumi pao ispod
3,1 bar, vozilo se ne smije koristiti. Zatražite pomoć radionice.
21. Kit za popravak gume spremite ispod prednjeg sjedala.
Napomena
Vozne karakteristike popravljene
gume značajno su drugačije, stoga
ovu gumu zamijenite.
Ako začujete neuobičajenu buku ili
ako kompresor postane vruć,
isključite kompresor na najmanje
30 minuta.
Ugrađeni sigurnosni ventil otvara se kod tlaka od sedam bara.
Pazite na datum isteka kita za
popravak gume. Nakon tog datuma
se više ne mogu jamčiti njegove
sposobnosti brtvljenja. Obratite
pažnju na upute o skladištenju na
boci sa sredstvom za brtvljenje.
Iskorištenu bocu sa sredstvom za
brtvljenje zamijenite. Bocu odložite
prema primjenjivim zakonskim
propisima.
Kompresor i sredstvo za brtvljenje
mogu se koristiti od približno -30 °C.Zamjena kotača
Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem 3 208.
Izvršite sljedeće pripreme i poštujte
sljedeće informacije:
● Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednji
kotači moraju biti usmjereni
ravno naprijed.
● Aktivirajte parkirnu kočnicu i prvi stupanj prijenosa ili stupanj
prijenosa za vožnju natrag (ručni
mjenjač) ili N (automatizirani
ručni mjenjač).
● Isključite sustav zračnog ovjesa 3 141.
● Uklonite rezervni kotač 3 213.
● Nikada ne vršite zamjenu više od
jednog kotača odjednom.
● Dizalicu koristite samo za zamjenu kotača u slučaju
probijanja, ne za zamjenu
sezonskih zimskih ili ljetnih
guma.
● Dizalica se ne održava.● Ako je podloga na koju se dizalica oslanja mekana, ispoddizalice je potrebno postaviti
čvrstu (maksimalno 1 cm debelu)
podlogu.
● U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
● Ne uvlačite se ispod podignutog vozila.
● Ne pokrećite motor kada je vozilo
podignuto na dizalici.
● Očistite vijke/matice kotača i njihove navoje prije ugradnje na
kotač.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
1. Poklopac kotača uklonite koristeći
isporučenu kuku. Alat vozila 3 201.
Ovisno o vozilu, prvo rukom
uklonite vijke/matice poklopca, a
zatim skinite poklopac kotača ili
pritisnite poklopac kotača na
točkama, pokazanima strelicama, te ih okrenite i oslobodite.

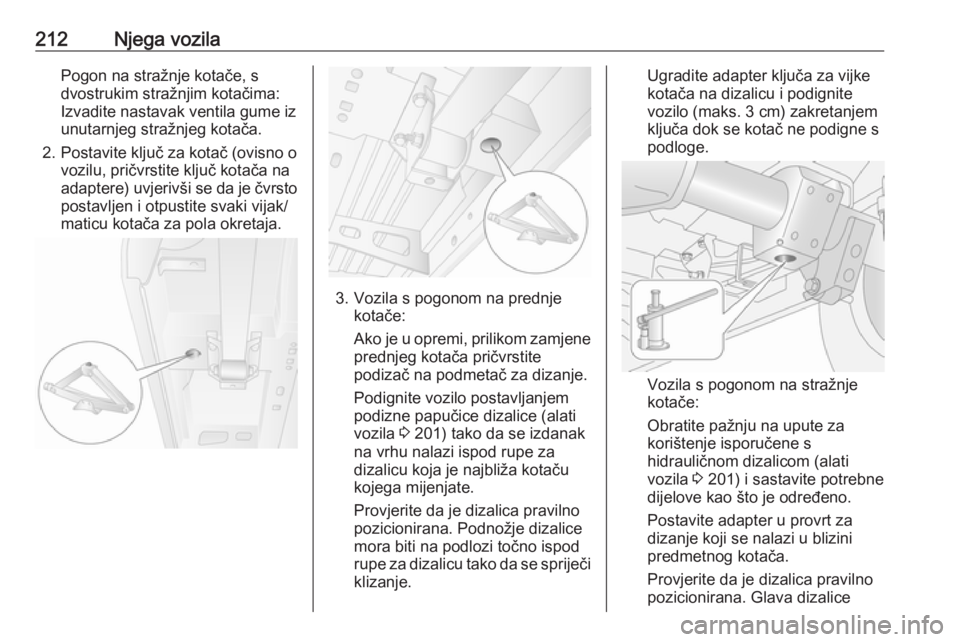

212Njega vozilaPogon na stražnje kotače, s
dvostrukim stražnjim kotačima:
Izvadite nastavak ventila gume iz
unutarnjeg stražnjeg kotača.
2. Postavite ključ za kotač (ovisno o vozilu, pričvrstite ključ kotača na
adaptere) uvjerivši se da je čvrsto
postavljen i otpustite svaki vijak/
maticu kotača za pola okretaja.
3. Vozila s pogonom na prednje kotače:
Ako je u opremi, prilikom zamjene prednjeg kotača pričvrstite
podizač na podmetač za dizanje.
Podignite vozilo postavljanjem
podizne papučice dizalice (alati
vozila 3 201) tako da se izdanak
na vrhu nalazi ispod rupe za
dizalicu koja je najbliža kotaču
kojega mijenjate.
Provjerite da je dizalica pravilno
pozicionirana. Podnožje dizalice
mora biti na podlozi točno ispod
rupe za dizalicu tako da se spriječi
klizanje.
Ugradite adapter ključa za vijke
kotača na dizalicu i podignite
vozilo (maks. 3 cm) zakretanjem
ključa dok se kotač ne podigne s
podloge.
Vozila s pogonom na stražnje
kotače:
Obratite pažnju na upute za
korištenje isporučene s
hidrauličnom dizalicom (alati
vozila 3 201) i sastavite potrebne
dijelove kao što je određeno.
Postavite adapter u provrt za
dizanje koji se nalazi u blizini
predmetnog kotača.
Provjerite da je dizalica pravilno
pozicionirana. Glava dizalice

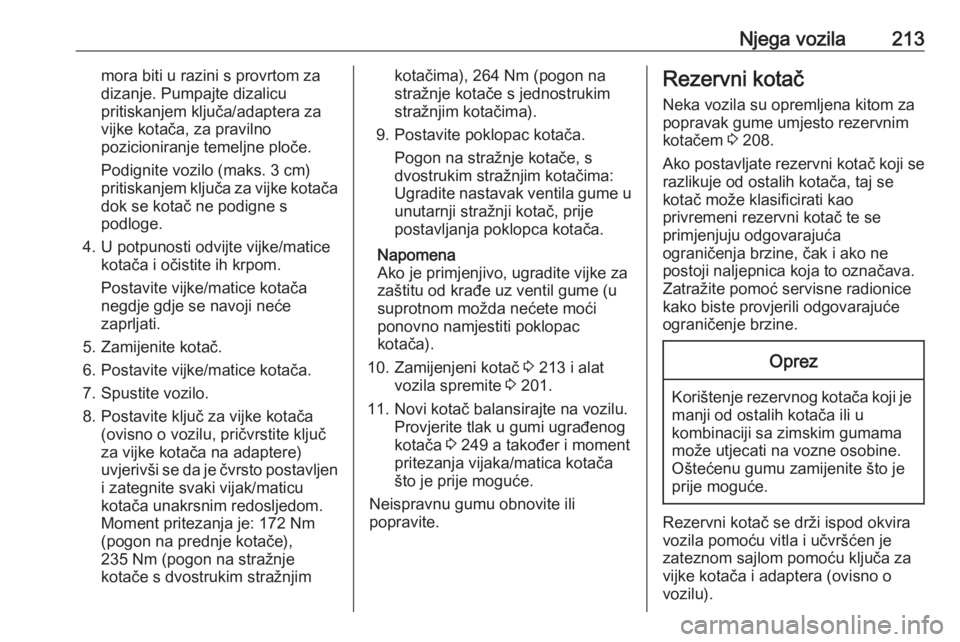

Njega vozila213mora biti u razini s provrtom za
dizanje. Pumpajte dizalicu
pritiskanjem ključa/adaptera za
vijke kotača, za pravilno pozicioniranje temeljne ploče.
Podignite vozilo (maks. 3 cm)
pritiskanjem ključa za vijke kotača dok se kotač ne podigne s
podloge.
4. U potpunosti odvijte vijke/matice kotača i očistite ih krpom.
Postavite vijke/matice kotača
negdje gdje se navoji neće
zaprljati.
5. Zamijenite kotač. 6. Postavite vijke/matice kotača.
7. Spustite vozilo.
8. Postavite ključ za vijke kotača (ovisno o vozilu, pričvrstite ključ
za vijke kotača na adaptere)
uvjerivši se da je čvrsto postavljen i zategnite svaki vijak/maticu
kotača unakrsnim redosljedom.
Moment pritezanja je: 172 Nm
(pogon na prednje kotače),
235 Nm (pogon na stražnje
kotače s dvostrukim stražnjimkotačima), 264 Nm (pogon na
stražnje kotače s jednostrukim
stražnjim kotačima).
9. Postavite poklopac kotača. Pogon na stražnje kotače, s
dvostrukim stražnjim kotačima:
Ugradite nastavak ventila gume u
unutarnji stražnji kotač, prije
postavljanja poklopca kotača.
Napomena
Ako je primjenjivo, ugradite vijke za
zaštitu od krađe uz ventil gume (u suprotnom možda nećete moći
ponovno namjestiti poklopac
kotača).
10. Zamijenjeni kotač 3 213 i alat
vozila spremite 3 201.
11. Novi kotač balansirajte na vozilu. Provjerite tlak u gumi ugrađenog
kotača 3 249 a također i moment
pritezanja vijaka/matica kotača
što je prije moguće.
Neispravnu gumu obnovite ili
popravite.Rezervni kotač
Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem 3 208.
Ako postavljate rezervni kotač koji se razlikuje od ostalih kotača, taj se
kotač može klasificirati kao
privremeni rezervni kotač te se
primjenjuju odgovarajuća
ograničenja brzine, čak i ako ne
postoji naljepnica koja to označava.
Zatražite pomoć servisne radionice
kako biste provjerili odgovarajuće
ograničenje brzine.Oprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Rezervni kotač se drži ispod okvira
vozila pomoću vitla i učvršćen je
zateznom sajlom pomoću ključa za
vijke kotača i adaptera (ovisno o
vozilu).

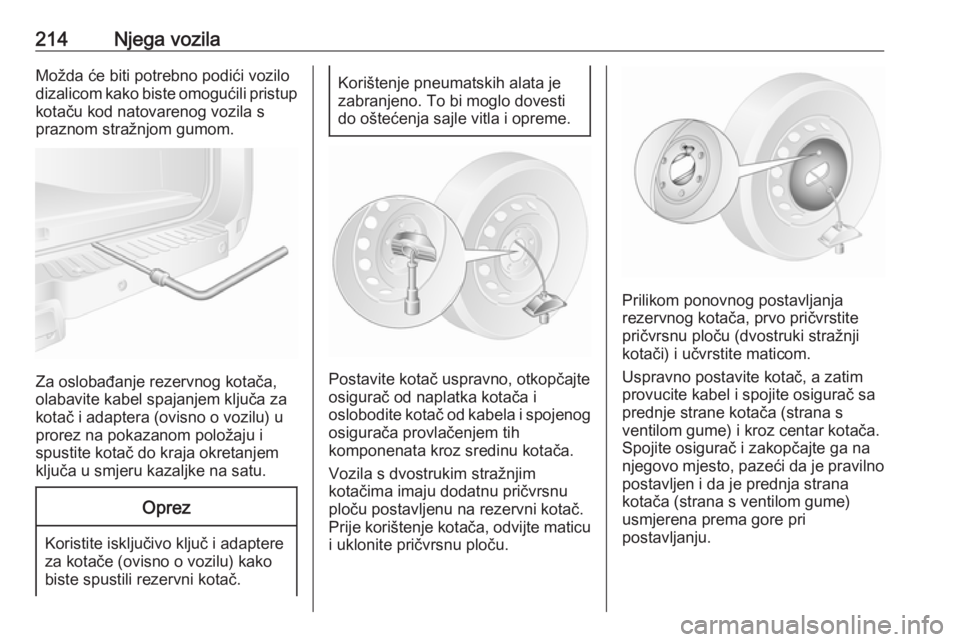

214Njega vozilaMožda će biti potrebno podići vozilo
dizalicom kako biste omogućili pristup
kotaču kod natovarenog vozila s
praznom stražnjom gumom.
Za oslobađanje rezervnog kotača,
olabavite kabel spajanjem ključa za kotač i adaptera (ovisno o vozilu) uprorez na pokazanom položaju i
spustite kotač do kraja okretanjem
ključa u smjeru kazaljke na satu.
Oprez
Koristite isključivo ključ i adaptere
za kotače (ovisno o vozilu) kako biste spustili rezervni kotač.
Korištenje pneumatskih alata je
zabranjeno. To bi moglo dovesti do oštećenja sajle vitla i opreme.
Postavite kotač uspravno, otkopčajte
osigurač od naplatka kotača i
oslobodite kotač od kabela i spojenog osigurača provlačenjem tih
komponenata kroz sredinu kotača.
Vozila s dvostrukim stražnjim
kotačima imaju dodatnu pričvrsnu ploču postavljenu na rezervni kotač.
Prije korištenje kotača, odvijte maticu
i uklonite pričvrsnu ploču.
Prilikom ponovnog postavljanja
rezervnog kotača, prvo pričvrstite
pričvrsnu ploču (dvostruki stražnji
kotači) i učvrstite maticom.
Uspravno postavite kotač, a zatim
provucite kabel i spojite osigurač sa
prednje strane kotača (strana s
ventilom gume) i kroz centar kotača.
Spojite osigurač i zakopčajte ga na
njegovo mjesto, pazeći da je pravilno
postavljen i da je prednja strana
kotača (strana s ventilom gume)
usmjerena prema gore pri
postavljanju.

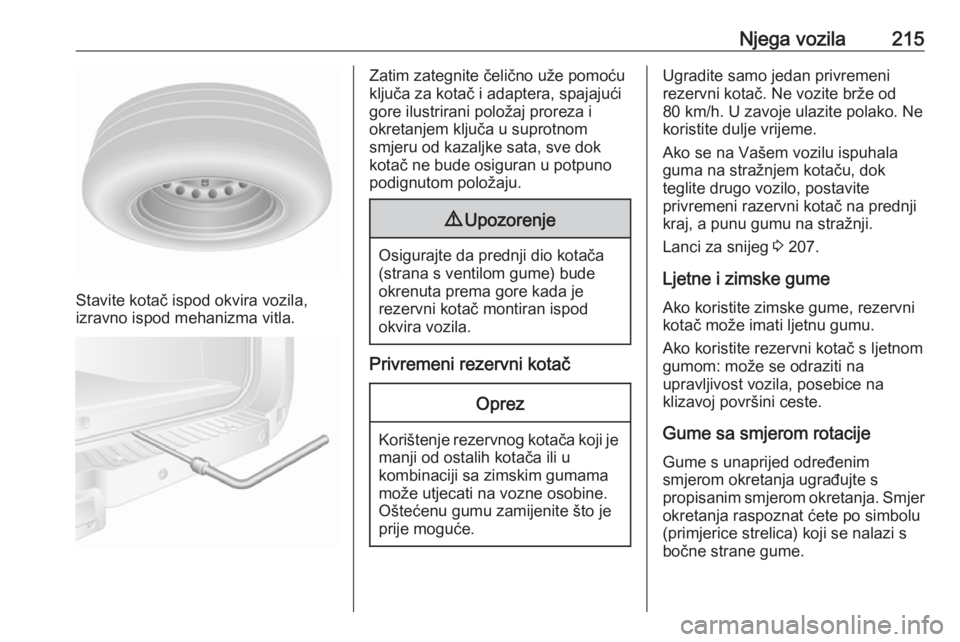

Njega vozila215
Stavite kotač ispod okvira vozila,
izravno ispod mehanizma vitla.
Zatim zategnite čelično uže pomoću
ključa za kotač i adaptera, spajajući gore ilustrirani položaj proreza i
okretanjem ključa u suprotnom
smjeru od kazaljke sata, sve dok
kotač ne bude osiguran u potpuno
podignutom položaju.9 Upozorenje
Osigurajte da prednji dio kotača
(strana s ventilom gume) bude
okrenuta prema gore kada je
rezervni kotač montiran ispod
okvira vozila.
Privremeni rezervni kotač
Oprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Ugradite samo jedan privremeni
rezervni kotač. Ne vozite brže od
80 km/h. U zavoje ulazite polako. Ne
koristite dulje vrijeme.
Ako se na Vašem vozilu ispuhala guma na stražnjem kotaču, dok
teglite drugo vozilo, postavite
privremeni razervni kotač na prednji kraj, a punu gumu na stražnji.
Lanci za snijeg 3 207.
Ljetne i zimske gume
Ako koristite zimske gume, rezervni
kotač može imati ljetnu gumu.
Ako koristite rezervni kotač s ljetnom
gumom: može se odraziti na
upravljivost vozila, posebice na
klizavoj površini ceste.
Gume sa smjerom rotacije
Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) koji se nalazi s bočne strane gume.

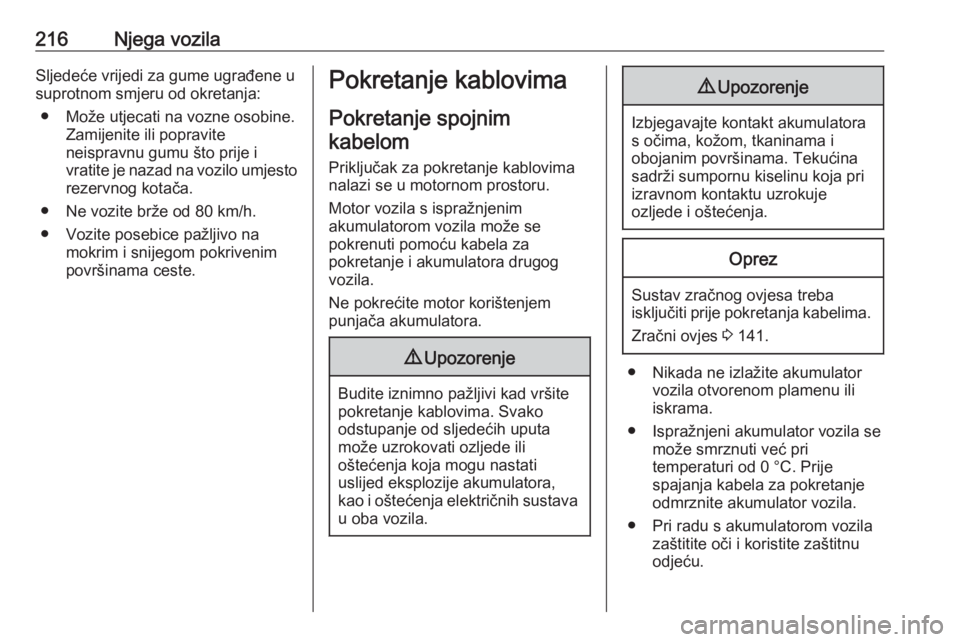

216Njega vozilaSljedeće vrijedi za gume ugrađene u
suprotnom smjeru od okretanja:
● Može utjecati na vozne osobine. Zamijenite ili popravite
neispravnu gumu što prije i
vratite je nazad na vozilo umjesto
rezervnog kotača.
● Ne vozite brže od 80 km/h.
● Vozite posebice pažljivo na mokrim i snijegom pokrivenim
površinama ceste.Pokretanje kablovima
Pokretanje spojnimkabelom
Priključak za pokretanje kablovima nalazi se u motornom prostoru.
Motor vozila s ispražnjenim
akumulatorom vozila može se
pokrenuti pomoću kabela za
pokretanje i akumulatora drugog
vozila.
Ne pokrećite motor korištenjem
punjača akumulatora.9 Upozorenje
Budite iznimno pažljivi kad vršite
pokretanje kablovima. Svako
odstupanje od sljedećih uputa
može uzrokovati ozljede ili
oštećenja koja mogu nastati
uslijed eksplozije akumulatora,
kao i oštećenja električnih sustava u oba vozila.
9 Upozorenje
Izbjegavajte kontakt akumulatora
s očima, kožom, tkaninama i
obojanim površinama. Tekućina sadrži sumpornu kiselinu koja pri
izravnom kontaktu uzrokuje
ozljede i oštećenja.
Oprez
Sustav zračnog ovjesa treba
isključiti prije pokretanja kabelima.
Zračni ovjes 3 141.
● Nikada ne izlažite akumulator
vozila otvorenom plamenu ili
iskrama.
● Ispražnjeni akumulator vozila se može smrznuti već pri
temperaturi od 0 °C. Prije
spajanja kabela za pokretanje
odmrznite akumulator vozila.
● Pri radu s akumulatorom vozila zaštitite oči i koristite zaštitnu
odjeću.

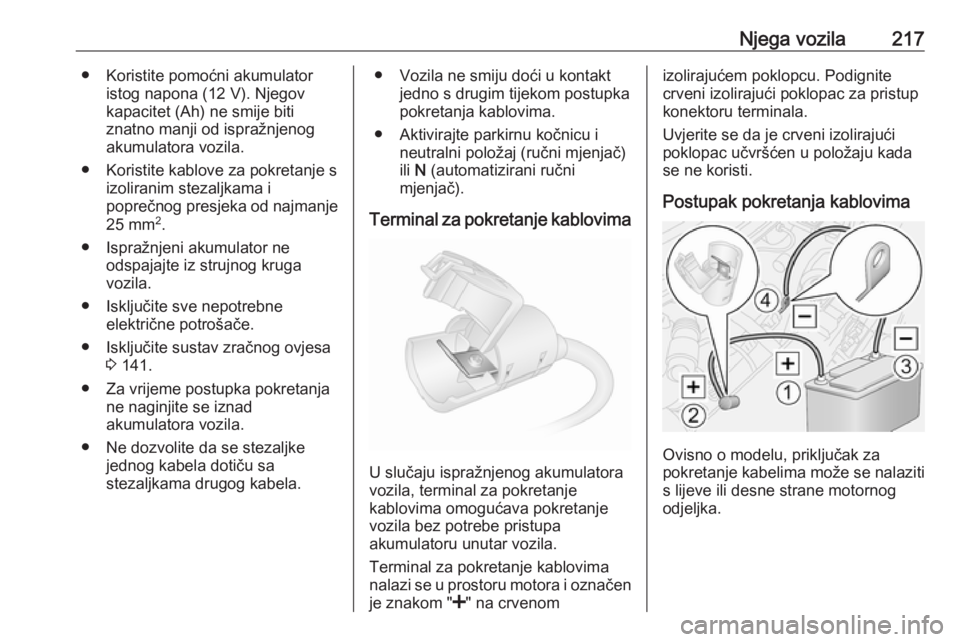

Njega vozila217● Koristite pomoćni akumulatoristog napona (12 V). Njegov
kapacitet (Ah) ne smije biti
znatno manji od ispražnjenog
akumulatora vozila.
● Koristite kablove za pokretanje s izoliranim stezaljkama i
poprečnog presjeka od najmanje
25 mm 2
.
● Ispražnjeni akumulator ne odspajajte iz strujnog kruga
vozila.
● Isključite sve nepotrebne električne potrošače.
● Isključite sustav zračnog ovjesa 3 141.
● Za vrijeme postupka pokretanja ne naginjite se iznad
akumulatora vozila.
● Ne dozvolite da se stezaljke jednog kabela dotiču sa
stezaljkama drugog kabela.● Vozila ne smiju doći u kontakt jedno s drugim tijekom postupka
pokretanja kablovima.
● Aktivirajte parkirnu kočnicu i neutralni položaj (ručni mjenjač)
ili N (automatizirani ručni
mjenjač).
Terminal za pokretanje kablovima
U slučaju ispražnjenog akumulatora
vozila, terminal za pokretanje
kablovima omogućava pokretanje
vozila bez potrebe pristupa
akumulatoru unutar vozila.
Terminal za pokretanje kablovima
nalazi se u prostoru motora i označen
je znakom " <" na crvenom
izolirajućem poklopcu. Podignite
crveni izolirajući poklopac za pristup
konektoru terminala.
Uvjerite se da je crveni izolirajući
poklopac učvršćen u položaju kada
se ne koristi.
Postupak pokretanja kablovima
Ovisno o modelu, priključak za
pokretanje kabelima može se nalaziti s lijeve ili desne strane motornog
odjeljka.

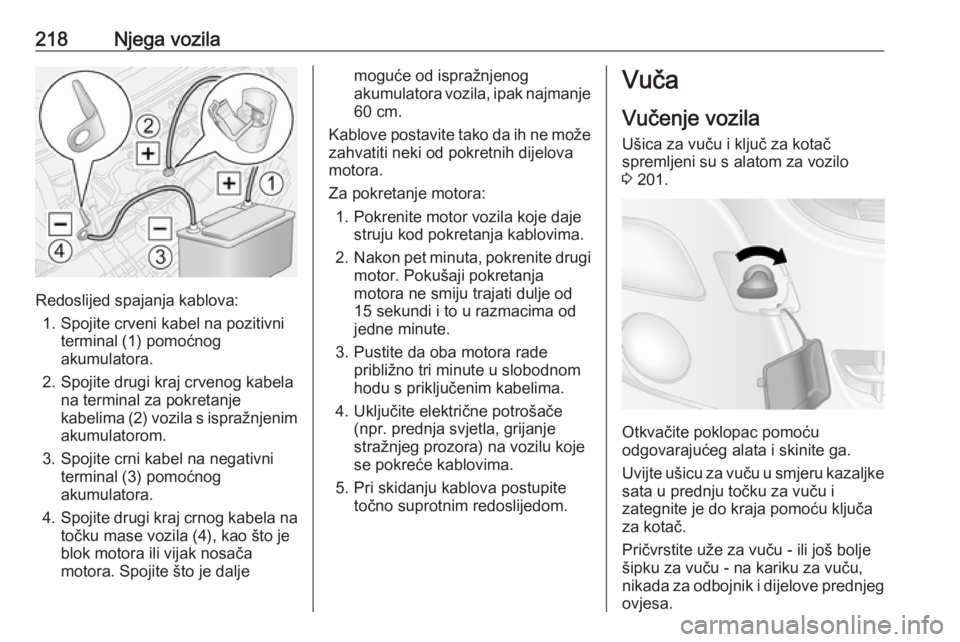

218Njega vozila
Redoslijed spajanja kablova:1. Spojite crveni kabel na pozitivni terminal (1) pomoćnog
akumulatora.
2. Spojite drugi kraj crvenog kabela na terminal za pokretanje
kabelima (2) vozila s ispražnjenim
akumulatorom.
3. Spojite crni kabel na negativni terminal (3) pomoćnog
akumulatora.
4. Spojite drugi kraj crnog kabela na
točku mase vozila (4), kao što je
blok motora ili vijak nosača
motora. Spojite što je dalje
moguće od ispražnjenog
akumulatora vozila, ipak najmanje 60 cm.
Kablove postavite tako da ih ne može
zahvatiti neki od pokretnih dijelova
motora.
Za pokretanje motora: 1. Pokrenite motor vozila koje daje struju kod pokretanja kablovima.
2. Nakon pet minuta, pokrenite drugi
motor. Pokušaji pokretanja
motora ne smiju trajati dulje od
15 sekundi i to u razmacima od
jedne minute.
3. Pustite da oba motora rade približno tri minute u slobodnom
hodu s priključenim kabelima.
4. Uključite električne potrošače (npr. prednja svjetla, grijanje
stražnjeg prozora) na vozilu koje
se pokreće kablovima.
5. Pri skidanju kablova postupite točno suprotnim redoslijedom.Vuča
Vučenje vozila
Ušica za vuču i ključ za kotač
spremljeni su s alatom za vozilo
3 201.
Otkvačite poklopac pomoću
odgovarajućeg alata i skinite ga.
Uvijte ušicu za vuču u smjeru kazaljke sata u prednju točku za vuču i
zategnite je do kraja pomoću ključa
za kotač.
Pričvrstite uže za vuču - ili još bolje
šipku za vuču - na kariku za vuču,
nikada za odbojnik i dijelove prednjeg ovjesa.
