OPEL MOVANO_B 2018 Uputstvo za upotrebu (in Serbian)

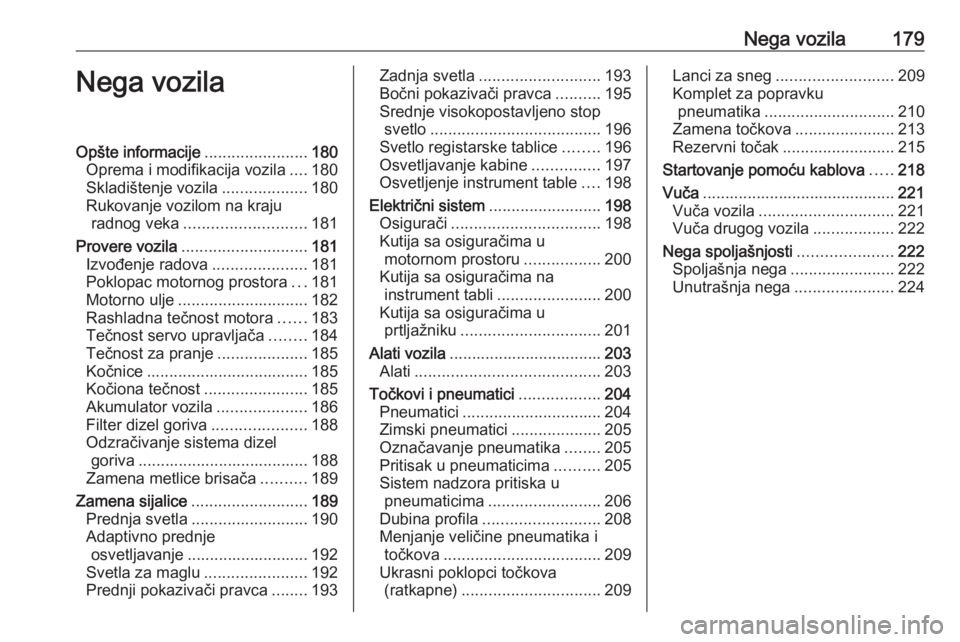

Nega vozila179Nega vozilaOpšte informacije.......................180
Oprema i modifikacija vozila ....180
Skladištenje vozila ...................180
Rukovanje vozilom na kraju radnog veka ........................... 181
Provere vozila ............................ 181
Izvođenje radova .....................181
Poklopac motornog prostora ...181
Motorno ulje ............................. 182
Rashladna tečnost motora ......183
Tečnost servo upravljača ........184
Tečnost za pranje ....................185
Kočnice .................................... 185
Kočiona tečnost .......................185
Akumulator vozila ....................186
Filter dizel goriva .....................188
Odzračivanje sistema dizel goriva ...................................... 188
Zamena metlice brisača ..........189
Zamena sijalice .......................... 189
Prednja svetla .......................... 190
Adaptivno prednje osvetljavanje ........................... 192
Svetla za maglu .......................192
Prednji pokazivači pravca ........193Zadnja svetla ........................... 193
Bočni pokazivači pravca ..........195
Srednje visokopostavljeno stop svetlo ...................................... 196
Svetlo registarske tablice ........196
Osvetljavanje kabine ...............197
Osvetljenje instrument table ....198
Električni sistem .........................198
Osigurači ................................. 198
Kutija sa osiguračima u motornom prostoru .................200
Kutija sa osiguračima na
instrument tabli .......................200
Kutija sa osiguračima u prtljažniku ............................... 201
Alati vozila .................................. 203
Alati ......................................... 203
Točkovi i pneumatici ..................204
Pneumatici ............................... 204
Zimski pneumatici ....................205
Označavanje pneumatika ........205
Pritisak u pneumaticima ..........205
Sistem nadzora pritiska u pneumaticima ......................... 206
Dubina profila .......................... 208
Menjanje veličine pneumatika i točkova ................................... 209
Ukrasni poklopci točkova (ratkapne) ............................... 209Lanci za sneg.......................... 209
Komplet za popravku pneumatika ............................. 210
Zamena točkova ......................213
Rezervni točak ......................... 215
Startovanje pomoću kablova .....218
Vuča ........................................... 221
Vuča vozila .............................. 221
Vuča drugog vozila ..................222
Nega spoljašnjosti .....................222
Spoljašnja nega .......................222
Unutrašnja nega ......................224

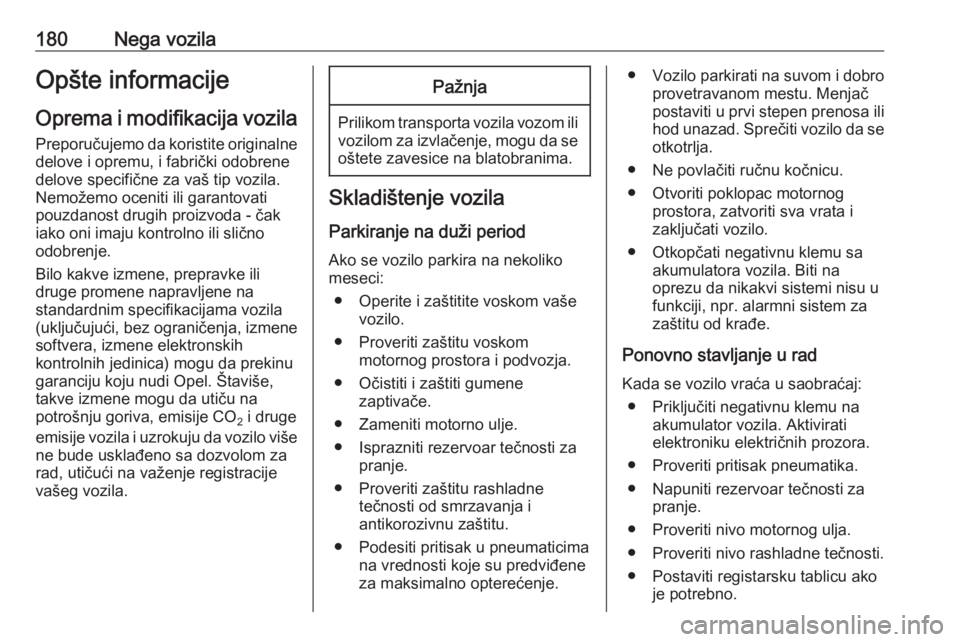

180Nega vozilaOpšte informacijeOprema i modifikacija vozila
Preporučujemo da koristite originalne delove i opremu, i fabrički odobrene
delove specifične za vaš tip vozila.
Nemožemo oceniti ili garantovati
pouzdanost drugih proizvoda - čak
iako oni imaju kontrolno ili slično
odobrenje.
Bilo kakve izmene, prepravke ili
druge promene napravljene na
standardnim specifikacijama vozila
(uključujući, bez ograničenja, izmene
softvera, izmene elektronskih
kontrolnih jedinica) mogu da prekinu
garanciju koju nudi Opel. Štaviše,
takve izmene mogu da utiču na
potrošnju goriva, emisije CO 2 i druge
emisije vozila i uzrokuju da vozilo više ne bude usklađeno sa dozvolom za
rad, utičući na važenje registracije
vašeg vozila.Pažnja
Prilikom transporta vozila vozom ili vozilom za izvlačenje, mogu da se oštete zavesice na blatobranima.
Skladištenje vozila
Parkiranje na duži period
Ako se vozilo parkira na nekoliko
meseci:
● Operite i zaštitite voskom vaše vozilo.
● Proveriti zaštitu voskom motornog prostora i podvozja.
● Očistiti i zaštiti gumene zaptivače.
● Zameniti motorno ulje.
● Isprazniti rezervoar tečnosti za pranje.
● Proveriti zaštitu rashladne tečnosti od smrzavanja i
antikorozivnu zaštitu.
● Podesiti pritisak u pneumaticima na vrednosti koje su predviđene
za maksimalno opterećenje.
● Vozilo parkirati na suvom i dobro
provetravanom mestu. Menjač
postaviti u prvi stepen prenosa ili
hod unazad. Sprečiti vozilo da se otkotrlja.
● Ne povlačiti ručnu kočnicu.
● Otvoriti poklopac motornog prostora, zatvoriti sva vrata i
zaključati vozilo.
● Otkopčati negativnu klemu sa akumulatora vozila. Biti na
oprezu da nikakvi sistemi nisu u
funkciji, npr. alarmni sistem za
zaštitu od krađe.
Ponovno stavljanje u rad
Kada se vozilo vraća u saobraćaj: ● Priključiti negativnu klemu na akumulator vozila. Aktivirati
elektroniku električnih prozora.
● Proveriti pritisak pneumatika.
● Napuniti rezervoar tečnosti za pranje.
● Proveriti nivo motornog ulja.
● Proveriti nivo rashladne tečnosti.
● Postaviti registarsku tablicu ako je potrebno.

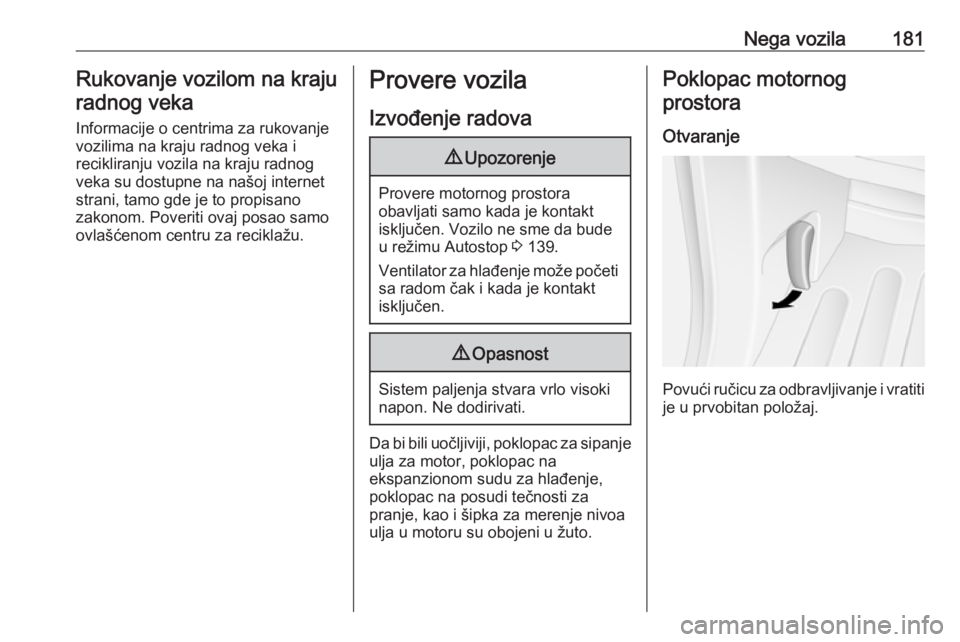

Nega vozila181Rukovanje vozilom na krajuradnog veka
Informacije o centrima za rukovanje
vozilima na kraju radnog veka i
recikliranju vozila na kraju radnog
veka su dostupne na našoj internet
strani, tamo gde je to propisano
zakonom. Poveriti ovaj posao samo
ovlašćenom centru za reciklažu.Provere vozila
Izvođenje radova9 Upozorenje
Provere motornog prostora
obavljati samo kada je kontakt
isključen. Vozilo ne sme da bude
u režimu Autostop 3 139.
Ventilator za hlađenje može početi
sa radom čak i kada je kontakt
isključen.
9 Opasnost
Sistem paljenja stvara vrlo visoki
napon. Ne dodirivati.
Da bi bili uočljiviji, poklopac za sipanje ulja za motor, poklopac na
ekspanzionom sudu za hlađenje,
poklopac na posudi tečnosti za
pranje, kao i šipka za merenje nivoa
ulja u motoru su obojeni u žuto.
Poklopac motornog
prostora
Otvaranje
Povući ručicu za odbravljivanje i vratiti
je u prvobitan položaj.

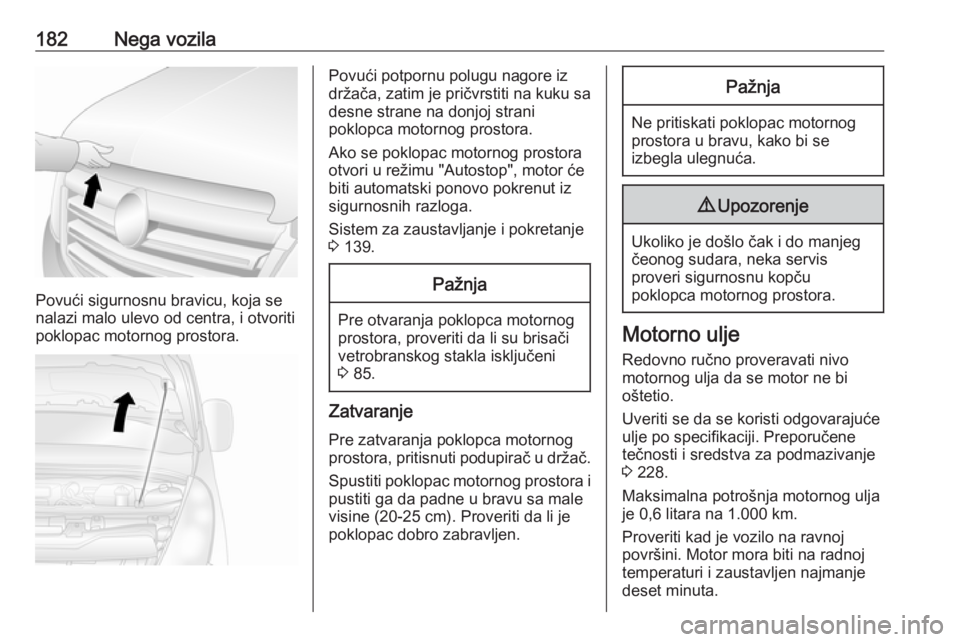

182Nega vozila
Povući sigurnosnu bravicu, koja se
nalazi malo ulevo od centra, i otvoriti
poklopac motornog prostora.
Povući potpornu polugu nagore iz
držača, zatim je pričvrstiti na kuku sa
desne strane na donjoj strani
poklopca motornog prostora.
Ako se poklopac motornog prostora otvori u režimu "Autostop", motor će
biti automatski ponovo pokrenut iz
sigurnosnih razloga.
Sistem za zaustavljanje i pokretanje
3 139.Pažnja
Pre otvaranja poklopca motornog
prostora, proveriti da li su brisači
vetrobranskog stakla isključeni
3 85.
Zatvaranje
Pre zatvaranja poklopca motornog
prostora, pritisnuti podupirač u držač.
Spustiti poklopac motornog prostora ipustiti ga da padne u bravu sa male
visine (20-25 cm). Proveriti da li je
poklopac dobro zabravljen.
Pažnja
Ne pritiskati poklopac motornog
prostora u bravu, kako bi se
izbegla ulegnuća.
9 Upozorenje
Ukoliko je došlo čak i do manjeg
čeonog sudara, neka servis
proveri sigurnosnu kopču
poklopca motornog prostora.
Motorno ulje
Redovno ručno proveravati nivo
motornog ulja da se motor ne bi
oštetio.
Uveriti se da se koristi odgovarajuće
ulje po specifikaciji. Preporučene
tečnosti i sredstva za podmazivanje
3 228.
Maksimalna potrošnja motornog ulja
je 0,6 litara na 1.000 km.
Proveriti kad je vozilo na ravnoj
površini. Motor mora biti na radnoj temperaturi i zaustavljen najmanje
deset minuta.

Nega vozila183

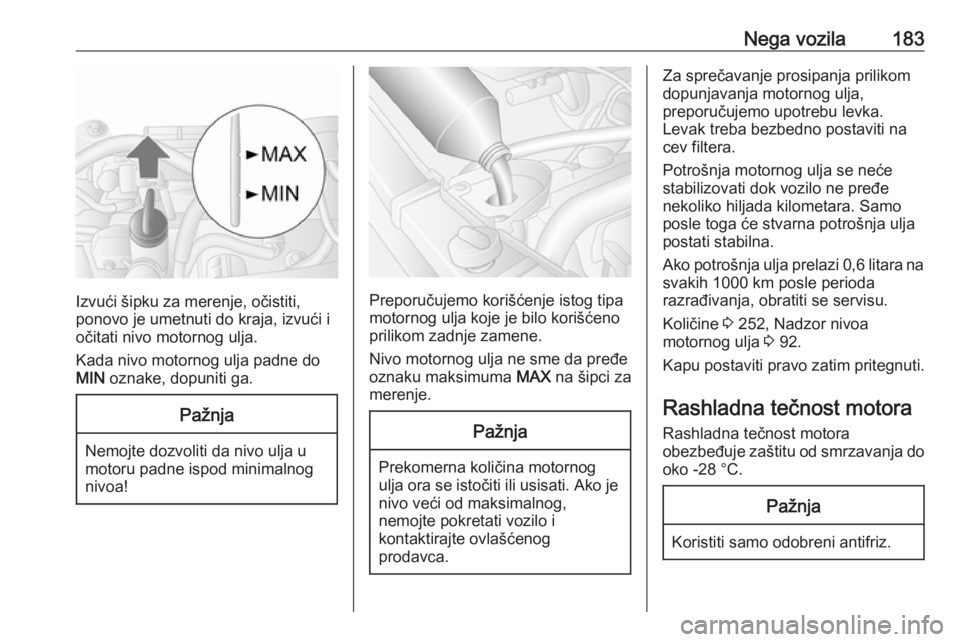

Izvući šipku za merenje, očistiti,
ponovo je umetnuti do kraja, izvući i
očitati nivo motornog ulja.
Kada nivo motornog ulja padne do
MIN oznake, dopuniti ga.
Pažnja
Nemojte dozvoliti da nivo ulja u
motoru padne ispod minimalnog
nivoa!
Preporučujemo korišćenje istog tipa
motornog ulja koje je bilo korišćeno
prilikom zadnje zamene.
Nivo motornog ulja ne sme da pređe
oznaku maksimuma MAX na šipci za
merenje.
Pažnja
Prekomerna količina motornog
ulja ora se istočiti ili usisati. Ako je nivo veći od maksimalnog,
nemojte pokretati vozilo i
kontaktirajte ovlašćenog
prodavca.
Za sprečavanje prosipanja prilikom
dopunjavanja motornog ulja,
preporučujemo upotrebu levka.
Levak treba bezbedno postaviti na
cev filtera.
Potrošnja motornog ulja se neće
stabilizovati dok vozilo ne pređe
nekoliko hiljada kilometara. Samo
posle toga će stvarna potrošnja ulja postati stabilna.
Ako potrošnja ulja prelazi 0,6 litara na svakih 1000 km posle perioda
razrađivanja, obratiti se servisu.
Količine 3 252, Nadzor nivoa
motornog ulja 3 92.
Kapu postaviti pravo zatim pritegnuti.
Rashladna tečnost motora Rashladna tečnost motora
obezbeđuje zaštitu od smrzavanja do
oko -28 °C.Pažnja
Koristiti samo odobreni antifriz.

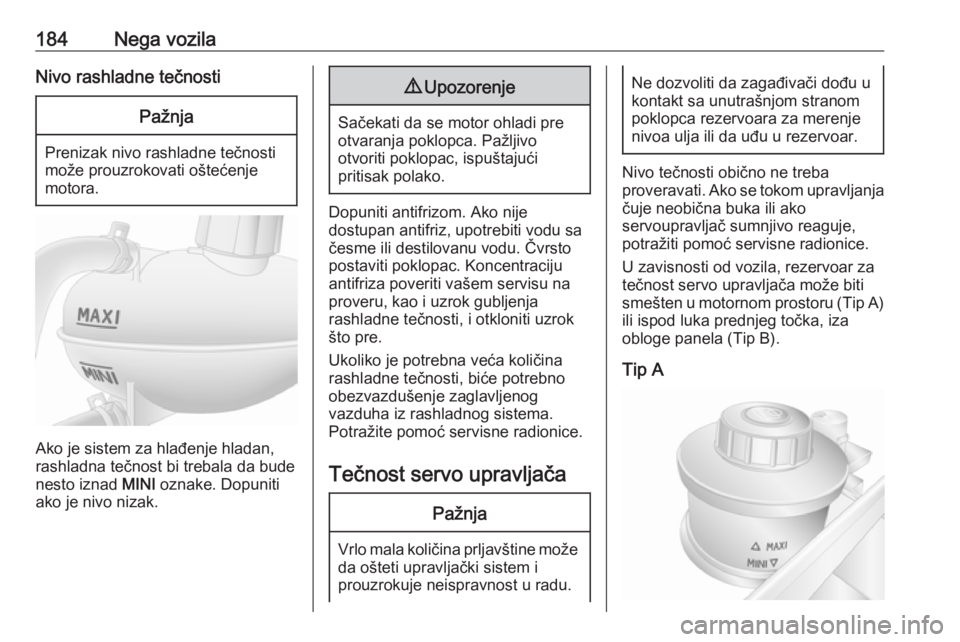

184Nega vozilaNivo rashladne tečnostiPažnja
Prenizak nivo rashladne tečnosti
može prouzrokovati oštećenje
motora.
Ako je sistem za hlađenje hladan,
rashladna tečnost bi trebala da bude
nesto iznad MINI oznake. Dopuniti
ako je nivo nizak.
9 Upozorenje
Sačekati da se motor ohladi pre
otvaranja poklopca. Pažljivo
otvoriti poklopac, ispuštajući
pritisak polako.
Dopuniti antifrizom. Ako nije
dostupan antifriz, upotrebiti vodu sa
česme ili destilovanu vodu. Čvrsto postaviti poklopac. Koncentraciju
antifriza poveriti vašem servisu na
proveru, kao i uzrok gubljenja
rashladne tečnosti, i otkloniti uzrok
što pre.
Ukoliko je potrebna veća količina
rashladne tečnosti, biće potrebno obezvazdušenje zaglavljenog
vazduha iz rashladnog sistema.
Potražite pomoć servisne radionice.
Tečnost servo upravljača
Pažnja
Vrlo mala količina prljavštine može da ošteti upravljački sistem i
prouzrokuje neispravnost u radu.
Ne dozvoliti da zagađivači dođu u
kontakt sa unutrašnjom stranom
poklopca rezervoara za merenje
nivoa ulja ili da uđu u rezervoar.
Nivo tečnosti obično ne treba
proveravati. Ako se tokom upravljanja čuje neobična buka ili ako
servoupravljač sumnjivo reaguje,
potražiti pomoć servisne radionice.
U zavisnosti od vozila, rezervoar za
tečnost servo upravljača može biti
smešten u motornom prostoru (Tip A )
ili ispod luka prednjeg točka, iza
obloge panela (Tip B).
Tip A

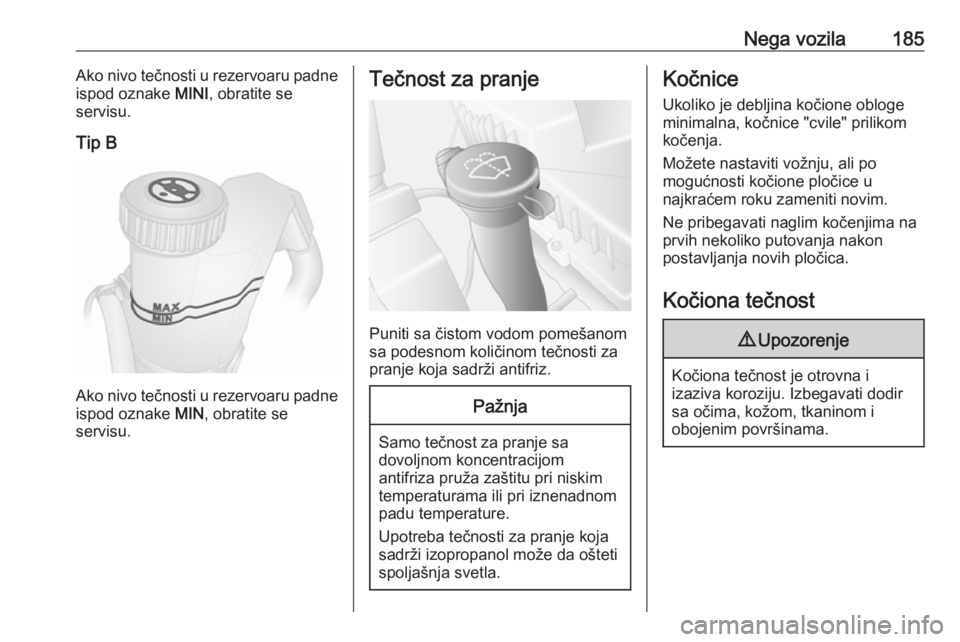

Nega vozila185Ako nivo tečnosti u rezervoaru padne
ispod oznake MINI, obratite se
servisu.
Tip B
Ako nivo tečnosti u rezervoaru padneispod oznake MIN, obratite se
servisu.
Tečnost za pranje
Puniti sa čistom vodom pomešanom
sa podesnom količinom tečnosti za
pranje koja sadrži antifriz.
Pažnja
Samo tečnost za pranje sa dovoljnom koncentracijom
antifriza pruža zaštitu pri niskim
temperaturama ili pri iznenadnom
padu temperature.
Upotreba tečnosti za pranje koja
sadrži izopropanol može da ošteti
spoljašnja svetla.
Kočnice
Ukoliko je debljina kočione obloge
minimalna, kočnice "cvile" prilikom
kočenja.
Možete nastaviti vožnju, ali po
mogućnosti kočione pločice u
najkraćem roku zameniti novim.
Ne pribegavati naglim kočenjima na
prvih nekoliko putovanja nakon
postavljanja novih pločica.
Kočiona tečnost9 Upozorenje
Kočiona tečnost je otrovna i
izaziva koroziju. Izbegavati dodir sa očima, kožom, tkaninom i
obojenim površinama.

186Nega vozila

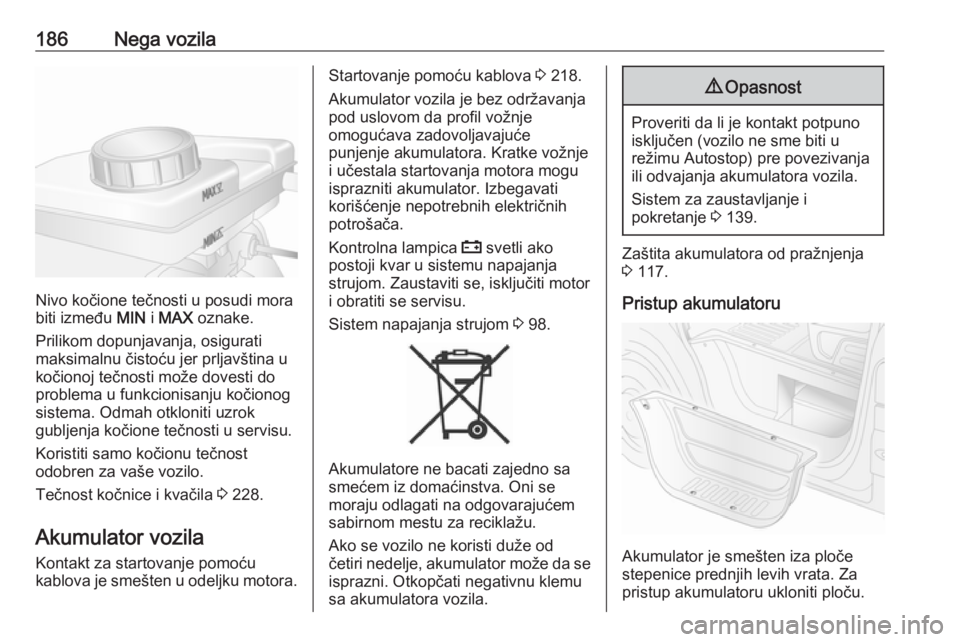

Nivo kočione tečnosti u posudi mora
biti između MIN i MAX oznake.
Prilikom dopunjavanja, osigurati
maksimalnu čistoću jer prljavština u
kočionoj tečnosti može dovesti do
problema u funkcionisanju kočionog
sistema. Odmah otkloniti uzrok
gubljenja kočione tečnosti u servisu.
Koristiti samo kočionu tečnost
odobren za vaše vozilo.
Tečnost kočnice i kvačila 3 228.
Akumulator vozila
Kontakt za startovanje pomoću
kablova je smešten u odeljku motora.
Startovanje pomoću kablova 3 218.
Akumulator vozila je bez održavanja
pod uslovom da profil vožnje
omogućava zadovoljavajuće
punjenje akumulatora. Kratke vožnje
i učestala startovanja motora mogu
isprazniti akumulator. Izbegavati
korišćenje nepotrebnih električnih
potrošača.
Kontrolna lampica p svetli ako
postoji kvar u sistemu napajanja
strujom. Zaustaviti se, isključiti motor
i obratiti se servisu.
Sistem napajanja strujom 3 98.
Akumulatore ne bacati zajedno sa
smećem iz domaćinstva. Oni se
moraju odlagati na odgovarajućem
sabirnom mestu za reciklažu.
Ako se vozilo ne koristi duže od
četiri nedelje, akumulator može da se
isprazni. Otkopčati negativnu klemu
sa akumulatora vozila.
9 Opasnost
Proveriti da li je kontakt potpuno
isključen (vozilo ne sme biti u
režimu Autostop) pre povezivanja
ili odvajanja akumulatora vozila.
Sistem za zaustavljanje i
pokretanje 3 139.
Zaštita akumulatora od pražnjenja
3 117.
Pristup akumulatoru
Akumulator je smešten iza ploče
stepenice prednjih levih vrata. Za pristup akumulatoru ukloniti ploču.

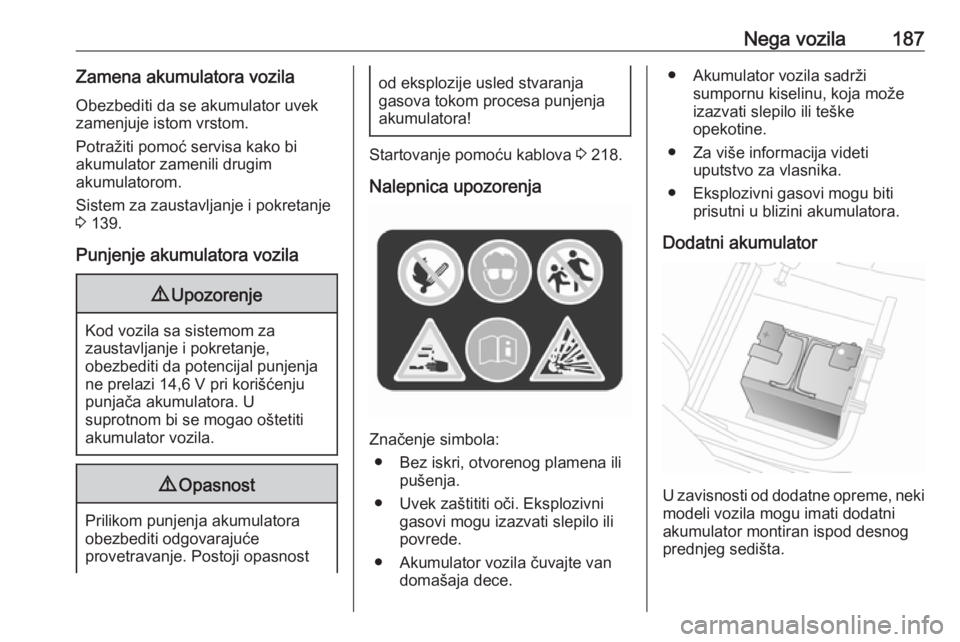

Nega vozila187Zamena akumulatora vozilaObezbediti da se akumulator uvek
zamenjuje istom vrstom.
Potražiti pomoć servisa kako bi
akumulator zamenili drugim
akumulatorom.
Sistem za zaustavljanje i pokretanje
3 139.
Punjenje akumulatora vozila9 Upozorenje
Kod vozila sa sistemom za
zaustavljanje i pokretanje,
obezbediti da potencijal punjenja ne prelazi 14,6 V pri korišćenju
punjača akumulatora. U
suprotnom bi se mogao oštetiti
akumulator vozila.
9 Opasnost
Prilikom punjenja akumulatora
obezbediti odgovarajuće
provetravanje. Postoji opasnost
od eksplozije usled stvaranja
gasova tokom procesa punjenja
akumulatora!
Startovanje pomoću kablova 3 218.
Nalepnica upozorenja
Značenje simbola: ● Bez iskri, otvorenog plamena ili pušenja.
● Uvek zaštititi oči. Eksplozivni gasovi mogu izazvati slepilo ili
povrede.
● Akumulator vozila čuvajte van domašaja dece.
● Akumulator vozila sadržisumpornu kiselinu, koja može
izazvati slepilo ili teške
opekotine.
● Za više informacija videti uputstvo za vlasnika.
● Eksplozivni gasovi mogu biti prisutni u blizini akumulatora.
Dodatni akumulator
U zavisnosti od dodatne opreme, neki
modeli vozila mogu imati dodatni
akumulator montiran ispod desnog
prednjeg sedišta.

188Nega vozilaNapomena
Dodatni akumulator se automatski
povezuje na glavni akumulatro
vozila dok motor radi. On ne mora da
se ručno isključuje pre isključivanja
glavnog akumulatora vozila ili pre
startovanja vozila pomoću kablova.
Priključci su konstruisani za dodane
potrošače električne energije do
najviše 50 A.
Startovanje pomoću kablova 3 218.
Filter dizel goriva
Kod svake zamene motornog ulja
ispustiti nataloženu vodu iz filtera
dizel goriva.
Postaviti posudu ispod kućišta filtera. Olabaviti nazubljeni vijak na poklopcu
i na donjem delu filtera za približno
jedan krug da bi ispustili vodu.
Iz filtera je ispražnjena voda čim na
donjem vijku počinje da curi dizel
gorivo. Pritegnuti oba vijka.
Ako je vozilo izloženo otežanim
radnih uslovima, filter dizel goriva
češće kontrolisati.
Odzračivanje sistema dizelgorivaU slučaju potpunog pražnjenja
rezervoara, biće potrebno
obezvazdušenje ili dreniranje sistema
goriva.
Napuniti rezervoar sa gorivom i
postupiti po sledećem:
1. Postaviti odgovarajuću posudu, ispod vijka za obezvazdušenje, za
sakupljanje goriva.
2. Olabaviti vijak (strelica) za obezvazdušenje za približno
jedan krug.
3. Rukom polako i konstantno pritiskati linijsku pumpu dok
gorivo koje izlazi kroz olabavljeni
vijak ne bude bez mehurića
vazduha.
4. Pritegnuti odvrnuti vijak.
U vozilima bez linijske pumpe,
napuniti rezervoar sa gorivom i
nastaviti na sledeći način:
