Vožnja i rukovanje169Pažnja
Performanse senzora se mogu
smanjiti kad su senzori pokriveni,
npr. ledom ili snegom.
Performanse sistema pomoći pri
parkiranju mogu biti smanjene
usled teškog tereta.
Primenjuju se specijalni uslovi ako su obuhvaćena višlja vozila (npr.
terenska vozila, mini dostavna
vozila, dostavna vozila).
Prepoznavanje objekata u
gornjem delu ovih vozila nemože
biti garantovano.
Predmeti sa veoma malim presekom refleksije, npr. tanki
predmeti ili mekani materijali,
možda neće biti prepoznati od
strane sistema.
Sistem za pomoć pri parkiranju
neće detektovati predmete koji su
izvan opsega detekcije senzora.
Zadnja kamera
Zadnja kamera pomaže vozaču pri
kretanju unazad tako što prikazuje
pregled oblasti iza vozila na
unutrašnjem retrovizoru ili na ekranu za prikaz Infotainment sistema.9 Upozorenje
Zadnja kamera ne oslobađa
vozača odgovornosti da osmatra okolinu. Kamera ne prikazuje
predmete izvan vidokruga, npr.
ispod branika ili vozila.
Vozač ne sme da pomeri vozilo
unazad samo na osnovu displeja,
već mora da prekontroliše okolni
prostor iza i oko vozila pre kretanja unazad.
Kamera se obično instalira na zadnja
vrata/vrata prtljažnika, ispod ukrasne
obloge registarske tablice.
Kamera prikazuje ograničenu oblast.
Rastojanje predmeta na prikazu se razlikuje od stvarnog rastojanja.
Napomena
Da bi se postigla optimalna
vidljivost, zadnja kamera ne sme biti zaprljana prašinom, snegom ili
ledom.

170Vožnja i rukovanjeAktiviranjeEkran za prikaz na unutrašnjem
retrovizoru
Displej zadnje kamere se automatski
aktivira kada se uključi stepen
prenosa za hod unazad. Zvučni
signal potvrđuje aktivaciju.
Ekran za prikaz Infotainment sistema
Kod vozila sa sistemom za navigaciju, prikaz zadnje kamere se prikazuje na
ekranu za prikaz Infotainment
sistema.
Slika ekrana staze putanje (1)
U zavisnosti od verzije, staza putanje (1) vozila se prikazuje plavom bojom
na informacionom displeju. Ona
pokazuje putanju kretanja vozila u
skladu sa uglom upravljanja.
Slika ekrana fiksne putanje (2)
Prikaz (2) fiksirane staze prikazuje
putanju vozila ako se točkovi drže
pravo.
Linije za navođenje (3, 4, 5) se koriste zajedno sa prikazom (2) fiksirane
staze i označavaju razdaljinu iza
vozila.

Vožnja i rukovanje171Rasteri linija za navođenje su sledeći:3 (crvena):30 cm4 (žuta):70 cm5 (zelena):150 cmPodešavanja
Podešavanja, npr. osvetljenosti,
mogu da se podese preko
Infotainment sistema. Videti uputstvo
za rukovanje Infotainment sistemom
u vezi dodatnih informacija.
Isključivanje
Kamera se deaktivira nakon
odlaganja ako nije aktiviran hod
unazad.
Kvar
Zadnja kamera možda neće ispravno raditi:
● u mračnom okruženju
● kada sunce ili snop prednjih svetala direktno osvetljavaju
sočivo kamere
● kada led, sneg, blato ili nešto drugo prekriva sočivo kamere.
Očistiti sočivo, isprati ga vodom i obrisati mekom krpom
● zadnja vrata/vrata prtljažnika nisu dobro zatvorena
● kada je vozilo udareno otpozadi
● kada su temperaturne promene ekstremne
Upozorenje o napuštanju saobraćajne trake
Sistem upozorenja o napuštanju
saobraćajne trake koristi prednju
kameru za praćenje oznaka
saobraćajne trake između kojih vozilo vozi. Sistem detektuje promenu
saobraćajne trake i upozorava
vozača na slučaj neželjene promene
saobraćajne trake putem vizuelnih i
zvučnih signala.
Uslovi za prepoznavanje neželjene promene saobraćajne trake su:
● kada pokazivač pravca i signalizator promene
saobraćajne trake ne rade
● nema aktivnog upravljanja
Ukoliko vozač obavlja ove radnje,
neće biti prikaza upozorenja.Aktiviranje
Sistem upozorenja o napuštanju
saobraćajne trake se aktivira
pritiskom na ì na krovnoj konzoli;
LED lampica na dugmetu se gasi da
označi da je sistem uključen.

172Vožnja i rukovanje
Kada kontrolna lampica ì 3 99
svetli na instrument tabli, znači da je
sistem spreman na rad. Na
informacionom centru za vozača se
takođe pojavljuje i odgovarajuća poruka 3 103.
Kontrolna lampica ì se gasi kada
sistem nije spreman da upozori
vozača.
Sistem je u funkciji samo pri brzinama vozila većih od 60 km/h i ako su
oznake saobraćajne trake na putu
vidljive i detektovane.
Ukoliko signalni uređaj za skretanje i
menjanje saobraćajne trake ne radi
tokom promene saobraćajne trake, tj.
ako se prepozna neželjena promena
saobraćajne trake, kontrolna lampica
ì trepće zajedno sa
upozoravajućim zvučni signalom da
upozori vozača.
Isključivanje Sistem se isključuje pritiskom na ì;
nakon toga LED lampica u dugmetu
svetli. Na informacionom centu za
vozača se takođe pojavljuje i
odgovarajuća poruka.
Ispod brzine od 60 km/h sistem ne
radi.
Saveti za rukovanje Sistem upozorenja o napuštanju
saobraćajne trake možda neće raditi
pravilno kada:
● Vetrobran nije čist.
● Prisutne su nepovoljne vremenske prilike kao što je jaka
kiša, sneg, direktno sunce ili
zasenčenja.
Sistem ne može da radi ako ne
detektuje oznaku saobraćajne trake.Kvar
U slučaju kvara na sistemu, poruka
upozorenja se pojavljuje na
informacionom centru za vozača
(moguće u kombinaciji sa kontrolnom
lampicom A) i LED lampica u
dugmetu svetli.
Potražite pomoć servisne radionice.
Informacioni centar za vozača 3 103.

Vožnja i rukovanje173Gorivo
Gorivo za dizel motore
Koristiti samo dizel gorivo koje je u skladu sa EN 590. Gorivo treba da
ima mali sadržaj sumpora
(maksimalno 10 ppm). Ekvivalentna
standardizovana goriva sa
maksimalno 7% zapreminskog dela
biodizela (= FAME prema EN14214),
(kao DIN 51628 ili ekvivalentni
standardi) se mogu koristiti.
U državama van Evropske unije
koristiti evrodizel gorivo sa
koncentracijom sumpora manjom od 50 ppm.Pažnja
Upotreba goriva koje nije
usklađeno sa EN 590 ili sličnim
standardom može da dovede do
gubitka snage motora, povećanog habanja ili oštećenja motora i
gubitka garancije.
Brodski dizel, lož ulja, dizel goriva
koja su bazirana u potpunosti na
biljnim uljima, kao npr. ulja od uljane
repice ili bio dizel, akvazol, i emulzija
dizela i vode ne smeju se koristiti. Dizel goriva se ne smeju mešati sa
gorivima za benzinske motore.
Sposobnost protoka i filtracije dizel
goriva zavisi od temperature. Pri
niskim temperaturama, dopunjavati
sa dizel gorivom sa garantovanim
zimskim osobinama.
Filter dizel goriva 3 188,
odzračivanje sistema dizel goriva 3 188.
Rad na niskoj temperaturi
Na temperaturama manjim od 0° C,
neki dizel proizvodi sa mešavinama
biodizela mogu da se zgrudvaju,
zamrznu ili pretvore u gel, što može
da utiče na sistem za dovod goriva.
Startovanje i rad motora možda neće pravilno raditi. Proverite da li ste sipali
dizel gorivo zimskog kvaliteta kada je
temperatura okoline ispod 0°C.
Dizel gorivo arktičke klase može da
se koristi na ekstremno niskim
temperaturama manjim od -20° C.
Korišćenje goriva ove klase u
umerenim ili izuzetno toplim
klimatskim uslovima se nepreporučuje i može da izazove
gušenje motora, loše startovanje ili
oštećenje sistema za ubrizgavanje
goriva.
Dopuna goriva9 Opasnost
Pre dopunjavanja goriva, isključiti
motor i sve spoljašnje grejače sa
komorama za sagorevanje.
Isključiti sve mobilne telefone.
Poštovati radna i bezbednosna
uputstva benzinske stanice
prilikom dopunjavanja goriva.
9 Opasnost
Gorivo je zapaljivo i eksplozivno.
Zabranjeno je pušenje. Zabranjen
je otvoreni plamen ili varničenje.
Ako osetite miris goriva u vozilu,
odmah otklonite uzrok toga u
servisu.

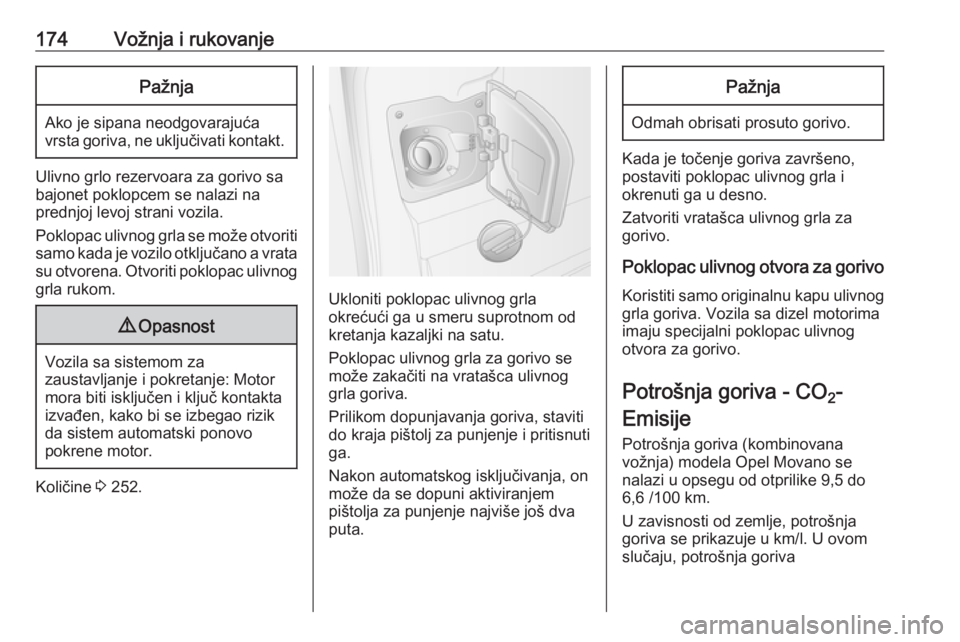

174Vožnja i rukovanjePažnja
Ako je sipana neodgovarajućavrsta goriva, ne uključivati kontakt.
Ulivno grlo rezervoara za gorivo sa
bajonet poklopcem se nalazi na
prednjoj levoj strani vozila.
Poklopac ulivnog grla se može otvoriti
samo kada je vozilo otključano a vrata
su otvorena. Otvoriti poklopac ulivnog
grla rukom.
9 Opasnost
Vozila sa sistemom za
zaustavljanje i pokretanje: Motor
mora biti isključen i ključ kontakta
izvađen, kako bi se izbegao rizik
da sistem automatski ponovo
pokrene motor.
Količine 3 252.
Ukloniti poklopac ulivnog grla
okrećući ga u smeru suprotnom od
kretanja kazaljki na satu.
Poklopac ulivnog grla za gorivo se može zakačiti na vratašca ulivnog
grla goriva.
Prilikom dopunjavanja goriva, staviti
do kraja pištolj za punjenje i pritisnuti
ga.
Nakon automatskog isključivanja, on
može da se dopuni aktiviranjem
pištolja za punjenje najviše još dva
puta.
Pažnja
Odmah obrisati prosuto gorivo.
Kada je točenje goriva završeno,
postaviti poklopac ulivnog grla i
okrenuti ga u desno.
Zatvoriti vratašca ulivnog grla za
gorivo.
Poklopac ulivnog otvora za gorivo Koristiti samo originalnu kapu ulivnog
grla goriva. Vozila sa dizel motorima
imaju specijalni poklopac ulivnog
otvora za gorivo.
Potrošnja goriva - CO 2-
Emisije Potrošnja goriva (kombinovana
vožnja) modela Opel Movano se
nalazi u opsegu od otprilike 9,5 do
6,6 /100 km.
U zavisnosti od zemlje, potrošnja
goriva se prikazuje u km/l. U ovom
slučaju, potrošnja goriva

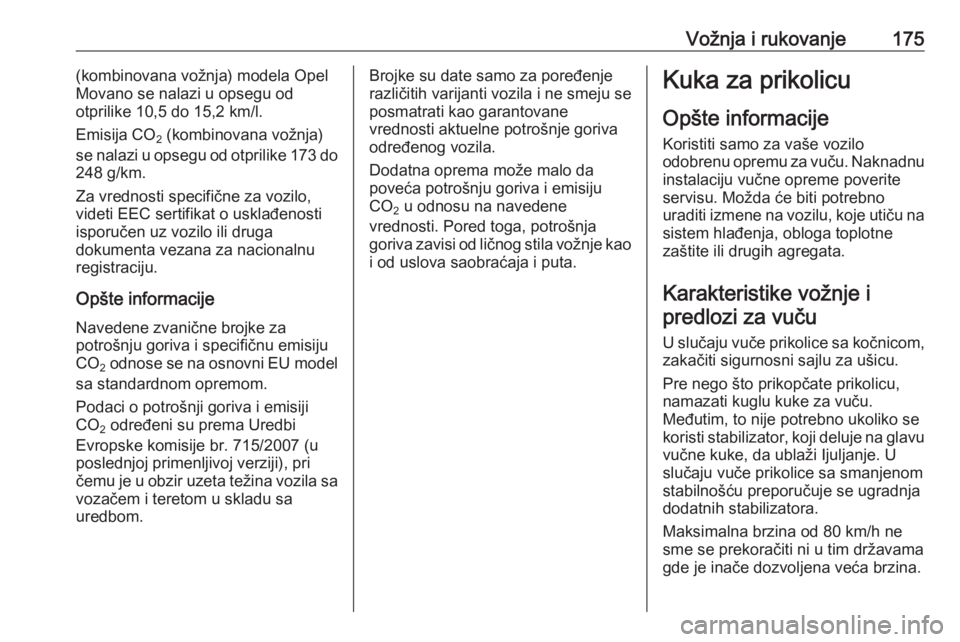

Vožnja i rukovanje175(kombinovana vožnja) modela Opel
Movano se nalazi u opsegu od
otprilike 10,5 do 15,2 km/l.
Emisija CO 2 (kombinovana vožnja)
se nalazi u opsegu od otprilike 173 do 248 g/km.
Za vrednosti specifične za vozilo, videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Opšte informacije
Navedene zvanične brojke za
potrošnju goriva i specifičnu emisiju
CO 2 odnose se na osnovni EU model
sa standardnom opremom.
Podaci o potrošnji goriva i emisiji
CO 2 određeni su prema Uredbi
Evropske komisije br. 715/2007 (u poslednjoj primenljivoj verziji), pri
čemu je u obzir uzeta težina vozila sa vozačem i teretom u skladu sa
uredbom.Brojke su date samo za poređenje
različitih varijanti vozila i ne smeju se
posmatrati kao garantovane
vrednosti aktuelne potrošnje goriva određenog vozila.
Dodatna oprema može malo da
poveća potrošnju goriva i emisiju
CO 2 u odnosu na navedene
vrednosti. Pored toga, potrošnja
goriva zavisi od ličnog stila vožnje kao i od uslova saobraćaja i puta.Kuka za prikolicu
Opšte informacije
Koristiti samo za vaše vozilo
odobrenu opremu za vuču. Naknadnu instalaciju vučne opreme poverite
servisu. Možda će biti potrebno
uraditi izmene na vozilu, koje utiču na
sistem hlađenja, obloga toplotne
zaštite ili drugih agregata.
Karakteristike vožnje i predlozi za vuču
U slučaju vuče prikolice sa kočnicom,
zakačiti sigurnosni sajlu za ušicu.
Pre nego što prikopčate prikolicu,
namazati kuglu kuke za vuču.
Međutim, to nije potrebno ukoliko se
koristi stabilizator, koji deluje na glavu vučne kuke, da ublaži Ijuljanje. U
slučaju vuče prikolice sa smanjenom
stabilnošću preporučuje se ugradnja
dodatnih stabilizatora.
Maksimalna brzina od 80 km/h ne
sme se prekoračiti ni u tim državama
gde je inače dozvoljena veća brzina.

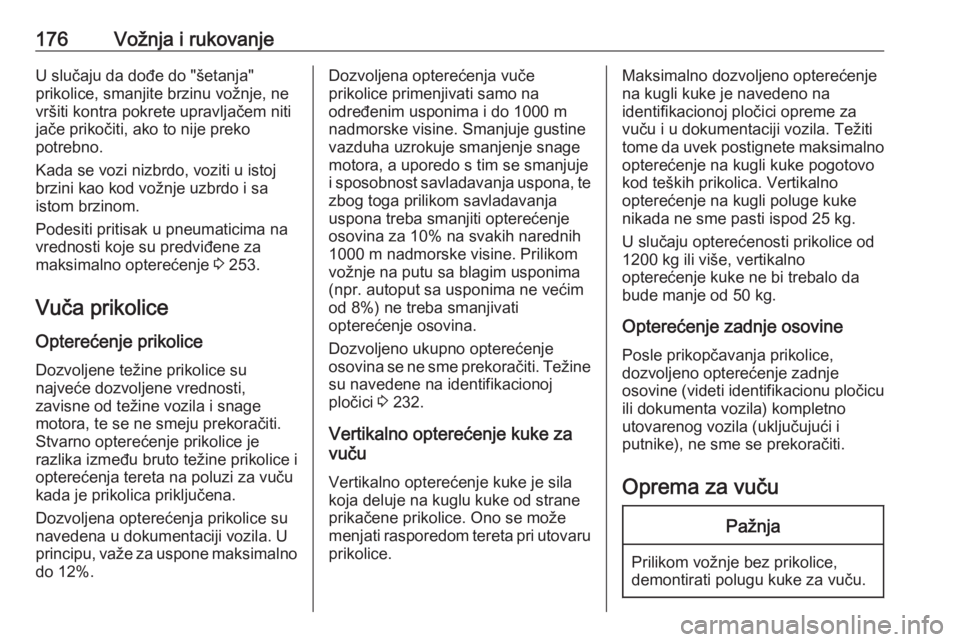

176Vožnja i rukovanjeU slučaju da dođe do "šetanja"
prikolice, smanjite brzinu vožnje, ne
vršiti kontra pokrete upravljačem niti
jače prikočiti, ako to nije preko
potrebno.
Kada se vozi nizbrdo, voziti u istoj
brzini kao kod vožnje uzbrdo i sa
istom brzinom.
Podesiti pritisak u pneumaticima na
vrednosti koje su predviđene za
maksimalno opterećenje 3 253.
Vuča prikolice
Opterećenje prikolice
Dozvoljene težine prikolice su
najveće dozvoljene vrednosti,
zavisne od težine vozila i snage
motora, te se ne smeju prekoračiti.
Stvarno opterećenje prikolice je
razlika između bruto težine prikolice i
opterećenja tereta na poluzi za vuču
kada je prikolica priključena.
Dozvoljena opterećenja prikolice su
navedena u dokumentaciji vozila. U principu, važe za uspone maksimalno do 12%.Dozvoljena opterećenja vuče
prikolice primenjivati samo na
određenim usponima i do 1000 m
nadmorske visine. Smanjuje gustine
vazduha uzrokuje smanjenje snage
motora, a uporedo s tim se smanjuje i sposobnost savladavanja uspona, te
zbog toga prilikom savladavanja
uspona treba smanjiti opterećenje
osovina za 10% na svakih narednih
1000 m nadmorske visine. Prilikom
vožnje na putu sa blagim usponima
(npr. autoput sa usponima ne većim
od 8%) ne treba smanjivati
opterećenje osovina.
Dozvoljeno ukupno opterećenje
osovina se ne sme prekoračiti. Težine su navedene na identifikacionoj
pločici 3 232.
Vertikalno opterećenje kuke za
vuču
Vertikalno opterećenje kuke je sila
koja deluje na kuglu kuke od strane
prikačene prikolice. Ono se može
menjati rasporedom tereta pri utovaru prikolice.Maksimalno dozvoljeno opterećenje
na kugli kuke je navedeno na
identifikacionoj pločici opreme za vuču i u dokumentaciji vozila. Težititome da uvek postignete maksimalno opterećenje na kugli kuke pogotovo
kod teških prikolica. Vertikalno
opterećenje na kugli poluge kuke
nikada ne sme pasti ispod 25 kg.
U slučaju opterećenosti prikolice od
1200 kg ili više, vertikalno
opterećenje kuke ne bi trebalo da
bude manje od 50 kg.
Opterećenje zadnje osovine
Posle prikopčavanja prikolice,
dozvoljeno opterećenje zadnje
osovine (videti identifikacionu pločicu
ili dokumenta vozila) kompletno
utovarenog vozila (uključujući i
putnike), ne sme se prekoračiti.
Oprema za vučuPažnja
Prilikom vožnje bez prikolice,
demontirati polugu kuke za vuču.

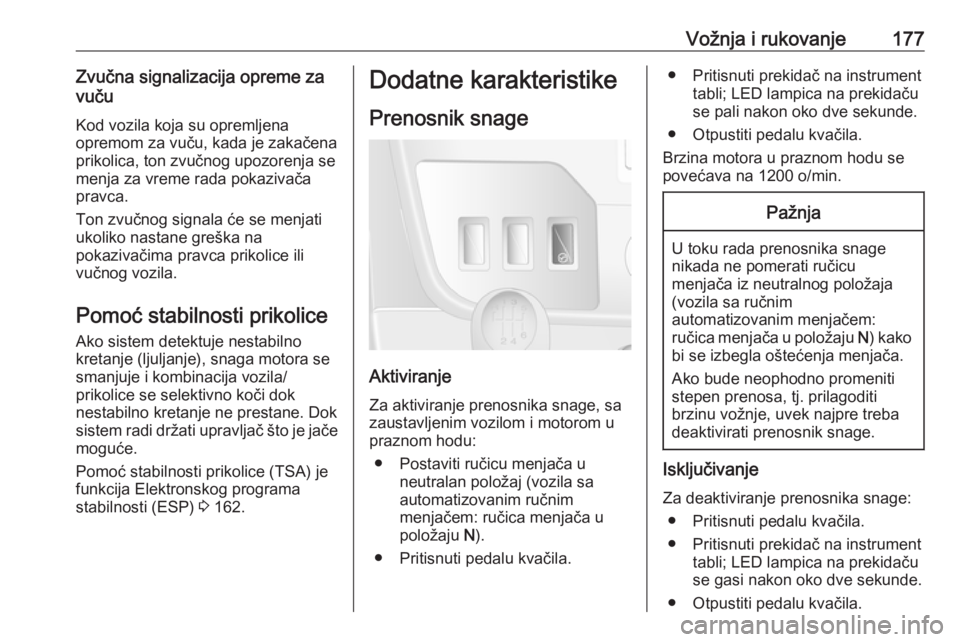

Vožnja i rukovanje177Zvučna signalizacija opreme zavuču
Kod vozila koja su opremljena
opremom za vuču, kada je zakačena
prikolica, ton zvučnog upozorenja se
menja za vreme rada pokazivača
pravca.
Ton zvučnog signala će se menjati
ukoliko nastane greška na
pokazivačima pravca prikolice ili
vučnog vozila.
Pomoć stabilnosti prikolice
Ako sistem detektuje nestabilno
kretanje (ljuljanje), snaga motora se
smanjuje i kombinacija vozila/
prikolice se selektivno koči dok
nestabilno kretanje ne prestane. Dok
sistem radi držati upravljač što je jače
moguće.
Pomoć stabilnosti prikolice (TSA) je
funkcija Elektronskog programa
stabilnosti (ESP) 3 162.Dodatne karakteristike
Prenosnik snage
Aktiviranje Za aktiviranje prenosnika snage, sa
zaustavljenim vozilom i motorom u praznom hodu:
● Postaviti ručicu menjača u neutralan položaj (vozila sa
automatizovanim ručnim
menjačem: ručica menjača u
položaju N).
● Pritisnuti pedalu kvačila.
● Pritisnuti prekidač na instrument tabli; LED lampica na prekidačuse pali nakon oko dve sekunde.
● Otpustiti pedalu kvačila.
Brzina motora u praznom hodu se
povećava na 1200 o/min.Pažnja
U toku rada prenosnika snage
nikada ne pomerati ručicu
menjača iz neutralnog položaja
(vozila sa ručnim
automatizovanim menjačem:
ručica menjača u položaju N) kako
bi se izbegla oštećenja menjača.
Ako bude neophodno promeniti
stepen prenosa, tj. prilagoditi
brzinu vožnje, uvek najpre treba
deaktivirati prenosnik snage.
Isključivanje
Za deaktiviranje prenosnika snage: ● Pritisnuti pedalu kvačila.
● Pritisnuti prekidač na instrument tabli; LED lampica na prekidaču
se gasi nakon oko dve sekunde.
● Otpustiti pedalu kvačila.

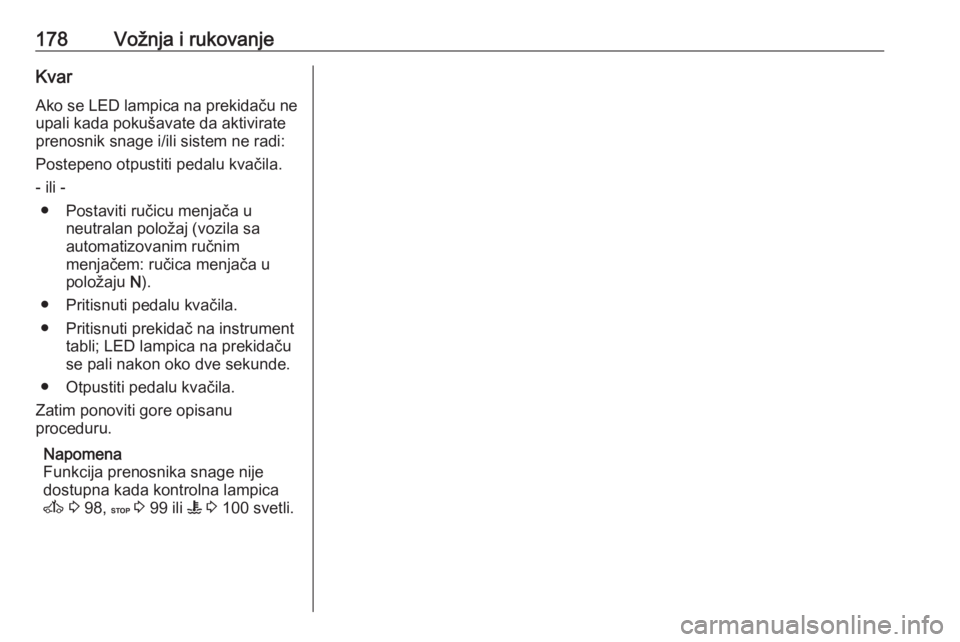

178Vožnja i rukovanjeKvarAko se LED lampica na prekidaču ne
upali kada pokušavate da aktivirate
prenosnik snage i/ili sistem ne radi:
Postepeno otpustiti pedalu kvačila.
- ili - ● Postaviti ručicu menjača u neutralan položaj (vozila sa
automatizovanim ručnim
menjačem: ručica menjača u
položaju N).
● Pritisnuti pedalu kvačila.
● Pritisnuti prekidač na instrument tabli; LED lampica na prekidačuse pali nakon oko dve sekunde.
● Otpustiti pedalu kvačila.
Zatim ponoviti gore opisanu
proceduru.
Napomena
Funkcija prenosnika snage nije
dostupna kada kontrolna lampica
A 3 98, C 3 99 ili W 3 100 svetli.
