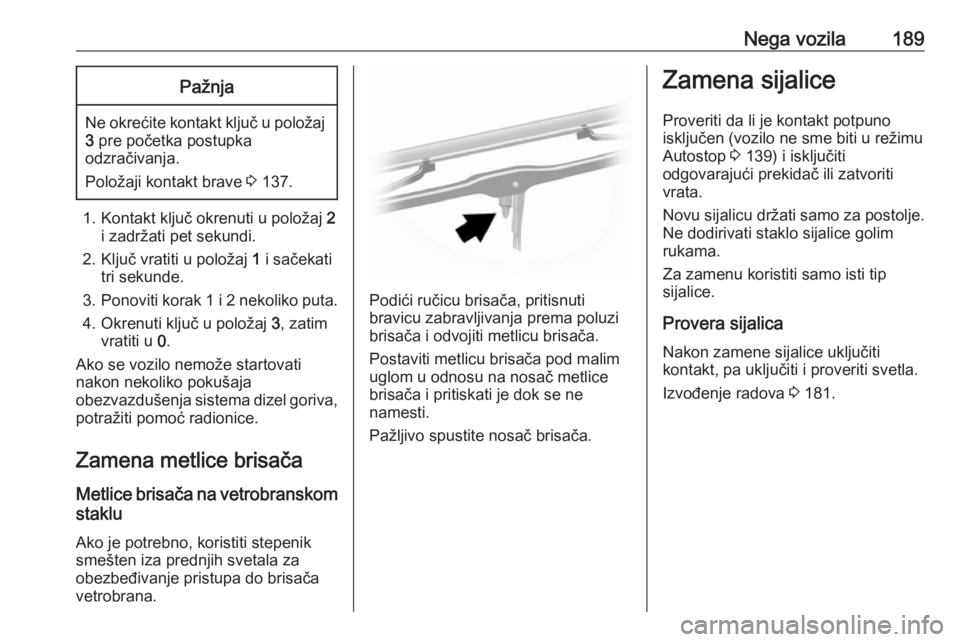

Nega vozila189Pažnja
Ne okrećite kontakt ključ u položaj3 pre početka postupka
odzračivanja.
Položaji kontakt brave 3 137.
1. Kontakt ključ okrenuti u položaj 2
i zadržati pet sekundi.
2. Ključ vratiti u položaj 1 i sačekati
tri sekunde.
3. Ponoviti korak 1 i 2 nekoliko puta.
4. Okrenuti ključ u položaj 3, zatim
vratiti u 0.
Ako se vozilo nemože startovati nakon nekoliko pokušaja
obezvazdušenja sistema dizel goriva, potražiti pomoć radionice.
Zamena metlice brisača
Metlice brisača na vetrobranskom staklu
Ako je potrebno, koristiti stepenik
smešten iza prednjih svetala za
obezbeđivanje pristupa do brisača
vetrobrana.
Podići ručicu brisača, pritisnuti
bravicu zabravljivanja prema poluzi
brisača i odvojiti metlicu brisača.
Postaviti metlicu brisača pod malim uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustite nosač brisača.
Zamena sijalice
Proveriti da li je kontakt potpuno
isključen (vozilo ne sme biti u režimu
Autostop 3 139) i isključiti
odgovarajući prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice golim
rukama.
Za zamenu koristiti samo isti tip
sijalice.
Provera sijalicaNakon zamene sijalice uključiti
kontakt, pa uključiti i proveriti svetla.
Izvođenje radova 3 181.

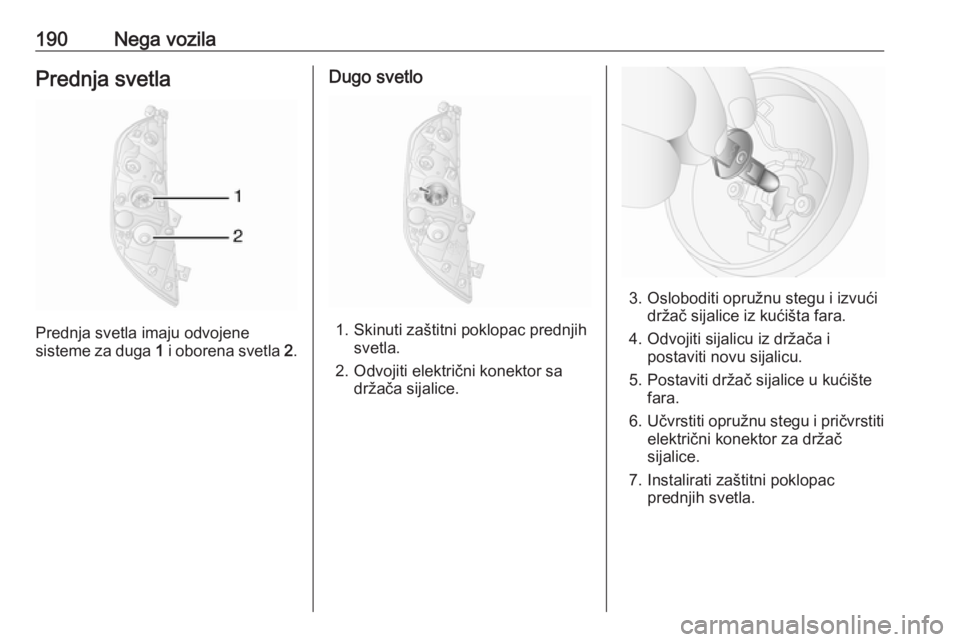

190Nega vozilaPrednja svetla
Prednja svetla imaju odvojene
sisteme za duga 1 i oborena svetla 2.
Dugo svetlo
1. Skinuti zaštitni poklopac prednjih
svetla.
2. Odvojiti električni konektor sa držača sijalice.
3. Osloboditi opružnu stegu i izvućidržač sijalice iz kućišta fara.
4. Odvojiti sijalicu iz držača i postaviti novu sijalicu.
5. Postaviti držač sijalice u kućište fara.
6. Učvrstiti opružnu stegu i pričvrstiti
električni konektor za držač
sijalice.
7. Instalirati zaštitni poklopac prednjih svetla.

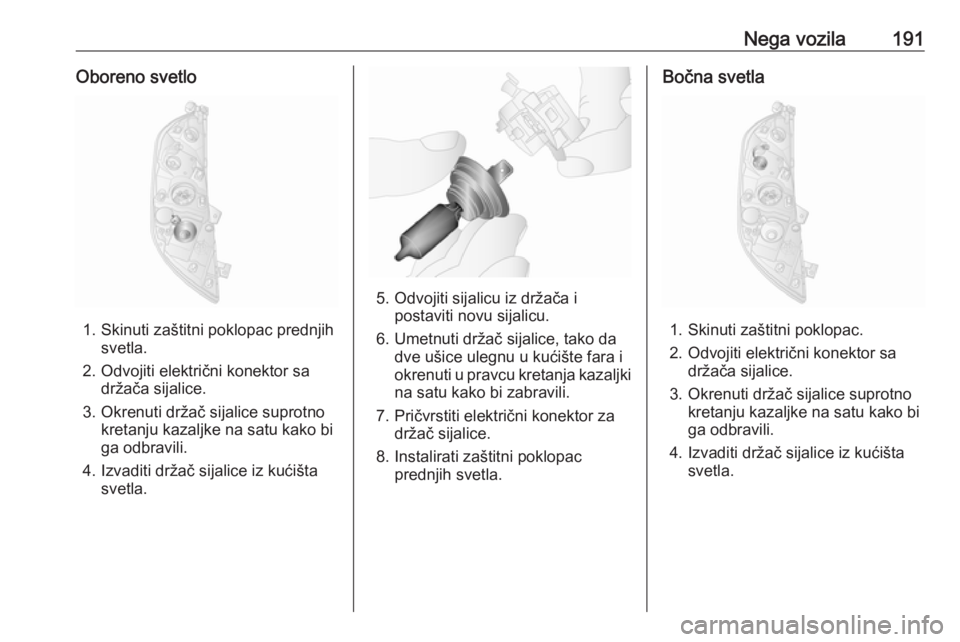

Nega vozila191Oboreno svetlo
1. Skinuti zaštitni poklopac prednjihsvetla.
2. Odvojiti električni konektor sa držača sijalice.
3. Okrenuti držač sijalice suprotno kretanju kazaljke na satu kako bi
ga odbravili.
4. Izvaditi držač sijalice iz kućišta svetla.
5. Odvojiti sijalicu iz držača i postaviti novu sijalicu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Pričvrstiti električni konektor za držač sijalice.
8. Instalirati zaštitni poklopac prednjih svetla.
Bočna svetla
1. Skinuti zaštitni poklopac.
2. Odvojiti električni konektor sa držača sijalice.
3. Okrenuti držač sijalice suprotno kretanju kazaljke na satu kako bi
ga odbravili.
4. Izvaditi držač sijalice iz kućišta svetla.

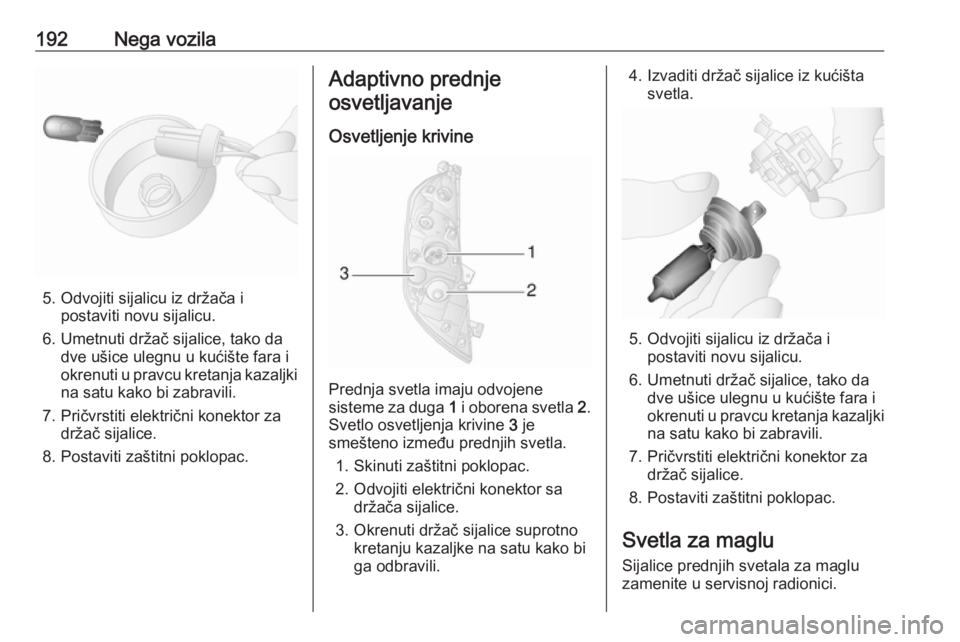

192Nega vozila
5. Odvojiti sijalicu iz držača ipostaviti novu sijalicu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Pričvrstiti električni konektor za držač sijalice.
8. Postaviti zaštitni poklopac.
Adaptivno prednje
osvetljavanje
Osvetljenje krivine
Prednja svetla imaju odvojene
sisteme za duga 1 i oborena svetla 2.
Svetlo osvetljenja krivine 3 je
smešteno između prednjih svetla.
1. Skinuti zaštitni poklopac.
2. Odvojiti električni konektor sa držača sijalice.
3. Okrenuti držač sijalice suprotno kretanju kazaljke na satu kako biga odbravili.
4. Izvaditi držač sijalice iz kućišta svetla.
5. Odvojiti sijalicu iz držača ipostaviti novu sijalicu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Pričvrstiti električni konektor za držač sijalice.
8. Postaviti zaštitni poklopac.
Svetla za maglu Sijalice prednjih svetala za maglu
zamenite u servisnoj radionici.

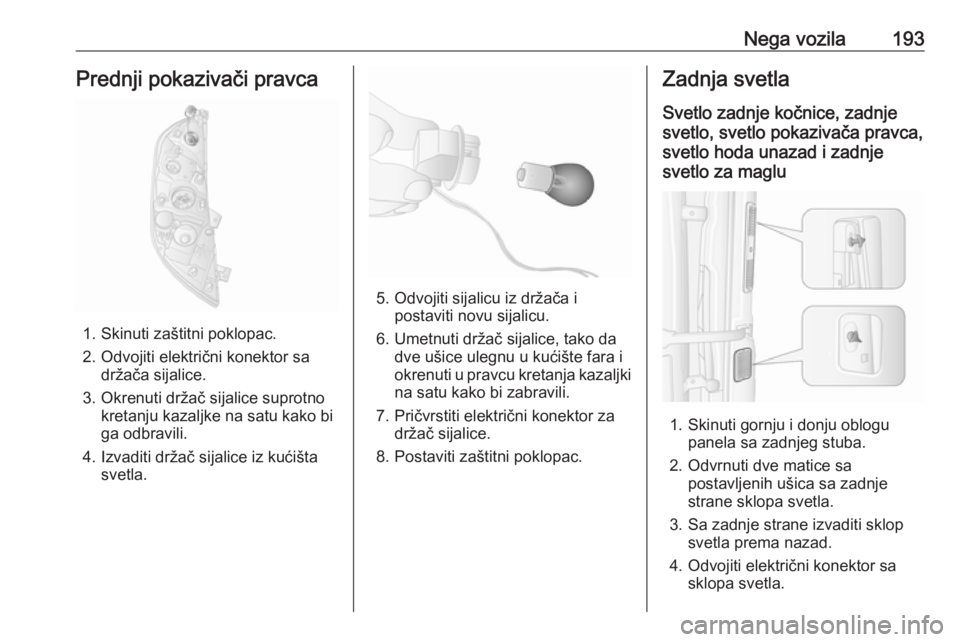

Nega vozila193Prednji pokazivači pravca
1. Skinuti zaštitni poklopac.
2. Odvojiti električni konektor sa držača sijalice.
3. Okrenuti držač sijalice suprotno kretanju kazaljke na satu kako bi
ga odbravili.
4. Izvaditi držač sijalice iz kućišta svetla.
5. Odvojiti sijalicu iz držača i postaviti novu sijalicu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Pričvrstiti električni konektor za držač sijalice.
8. Postaviti zaštitni poklopac.
Zadnja svetla
Svetlo zadnje kočnice, zadnje
svetlo, svetlo pokazivača pravca,
svetlo hoda unazad i zadnje
svetlo za maglu
1. Skinuti gornju i donju oblogu panela sa zadnjeg stuba.
2. Odvrnuti dve matice sa postavljenih ušica sa zadnje
strane sklopa svetla.
3. Sa zadnje strane izvaditi sklop svetla prema nazad.
4. Odvojiti električni konektor sa sklopa svetla.

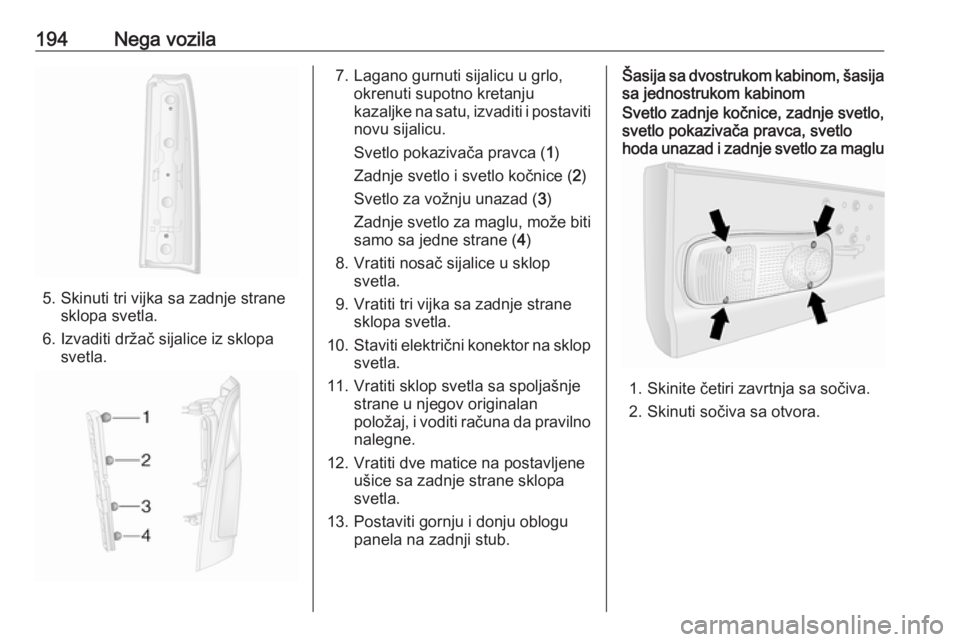

194Nega vozila
5. Skinuti tri vijka sa zadnje stranesklopa svetla.
6. Izvaditi držač sijalice iz sklopa svetla.
7. Lagano gurnuti sijalicu u grlo,okrenuti supotno kretanjukazaljke na satu, izvaditi i postaviti
novu sijalicu.
Svetlo pokazivača pravca ( 1)
Zadnje svetlo i svetlo kočnice ( 2)
Svetlo za vožnju unazad ( 3)
Zadnje svetlo za maglu, može biti
samo sa jedne strane ( 4)
8. Vratiti nosač sijalice u sklop svetla.
9. Vratiti tri vijka sa zadnje strane sklopa svetla.
10. Staviti električni konektor na sklop
svetla.
11. Vratiti sklop svetla sa spoljašnje strane u njegov originalan
položaj, i voditi računa da pravilno
nalegne.
12. Vratiti dve matice na postavljene ušice sa zadnje strane sklopa
svetla.
13. Postaviti gornju i donju oblogu panela na zadnji stub.Šasija sa dvostrukom kabinom, šasijasa jednostrukom kabinomSvetlo zadnje kočnice, zadnje svetlo,
svetlo pokazivača pravca, svetlo
hoda unazad i zadnje svetlo za maglu
1. Skinite četiri zavrtnja sa sočiva.
2. Skinuti sočiva sa otvora.

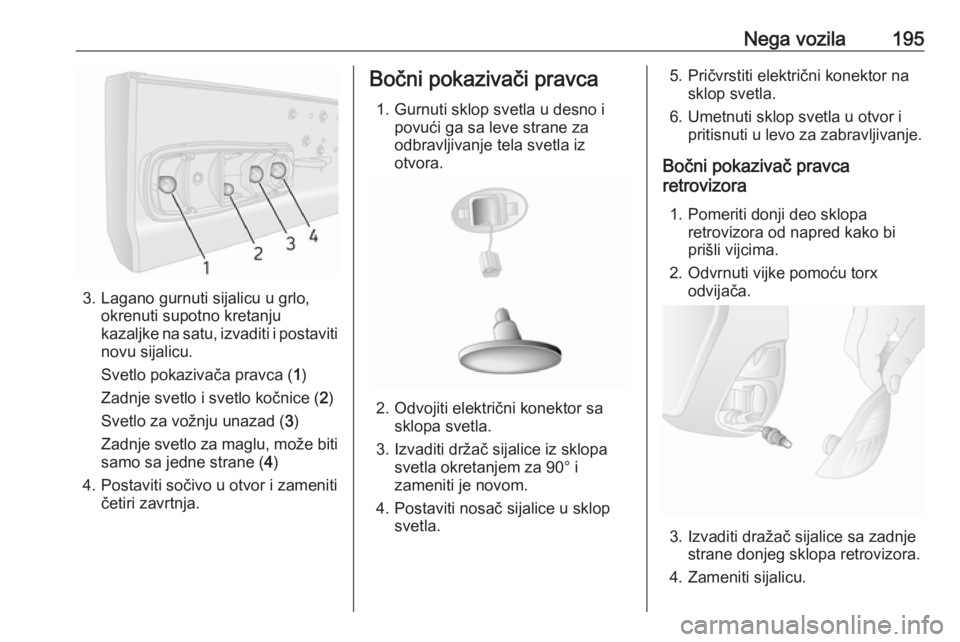

Nega vozila195
3. Lagano gurnuti sijalicu u grlo,okrenuti supotno kretanjukazaljke na satu, izvaditi i postaviti
novu sijalicu.
Svetlo pokazivača pravca ( 1)
Zadnje svetlo i svetlo kočnice ( 2)
Svetlo za vožnju unazad ( 3)
Zadnje svetlo za maglu, može biti
samo sa jedne strane ( 4)
4. Postaviti sočivo u otvor i zameniti četiri zavrtnja.
Bočni pokazivači pravca
1. Gurnuti sklop svetla u desno i povući ga sa leve strane za
odbravljivanje tela svetla iz
otvora.
2. Odvojiti električni konektor sa sklopa svetla.
3. Izvaditi držač sijalice iz sklopa svetla okretanjem za 90° i
zameniti je novom.
4. Postaviti nosač sijalice u sklop svetla.
5. Pričvrstiti električni konektor nasklop svetla.
6. Umetnuti sklop svetla u otvor i pritisnuti u levo za zabravljivanje.
Bočni pokazivač pravca
retrovizora
1. Pomeriti donji deo sklopa retrovizora od napred kako bi
prišli vijcima.
2. Odvrnuti vijke pomoću torx odvijača.
3. Izvaditi dražač sijalice sa zadnje
strane donjeg sklopa retrovizora.
4. Zameniti sijalicu.

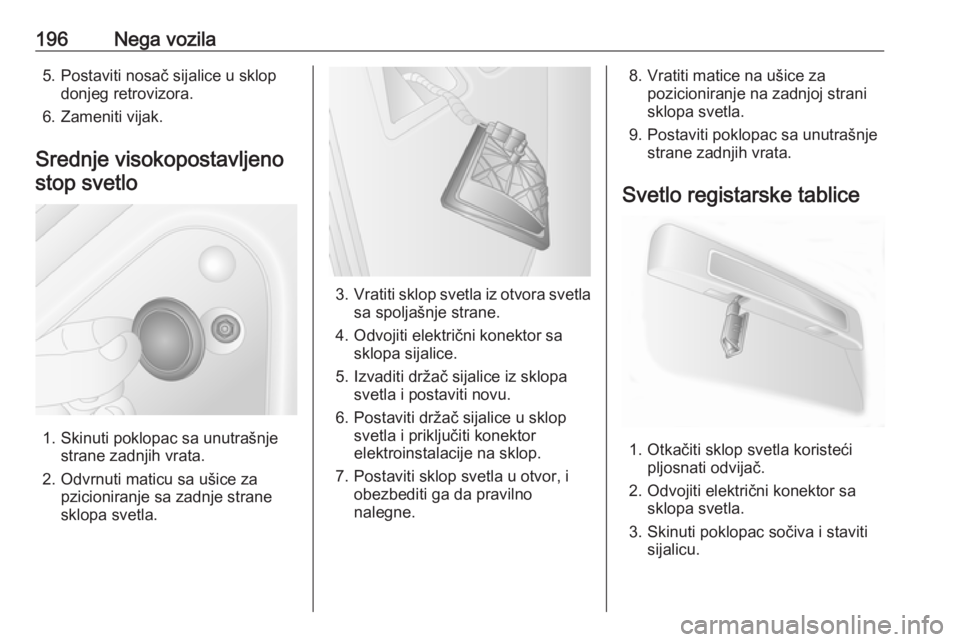

196Nega vozila5. Postaviti nosač sijalice u sklopdonjeg retrovizora.
6. Zameniti vijak.
Srednje visokopostavljeno
stop svetlo
1. Skinuti poklopac sa unutrašnje strane zadnjih vrata.
2. Odvrnuti maticu sa ušice za pzicioniranje sa zadnje strane
sklopa svetla.
3. Vratiti sklop svetla iz otvora svetla
sa spoljašnje strane.
4. Odvojiti električni konektor sa sklopa sijalice.
5. Izvaditi držač sijalice iz sklopa svetla i postaviti novu.
6. Postaviti držač sijalice u sklop svetla i priključiti konektor
elektroinstalacije na sklop.
7. Postaviti sklop svetla u otvor, i obezbediti ga da pravilno
nalegne.
8. Vratiti matice na ušice za pozicioniranje na zadnjoj strani
sklopa svetla.
9. Postaviti poklopac sa unutrašnje strane zadnjih vrata.
Svetlo registarske tablice
1. Otkačiti sklop svetla koristeći pljosnati odvijač.
2. Odvojiti električni konektor sa sklopa svetla.
3. Skinuti poklopac sočiva i staviti sijalicu.

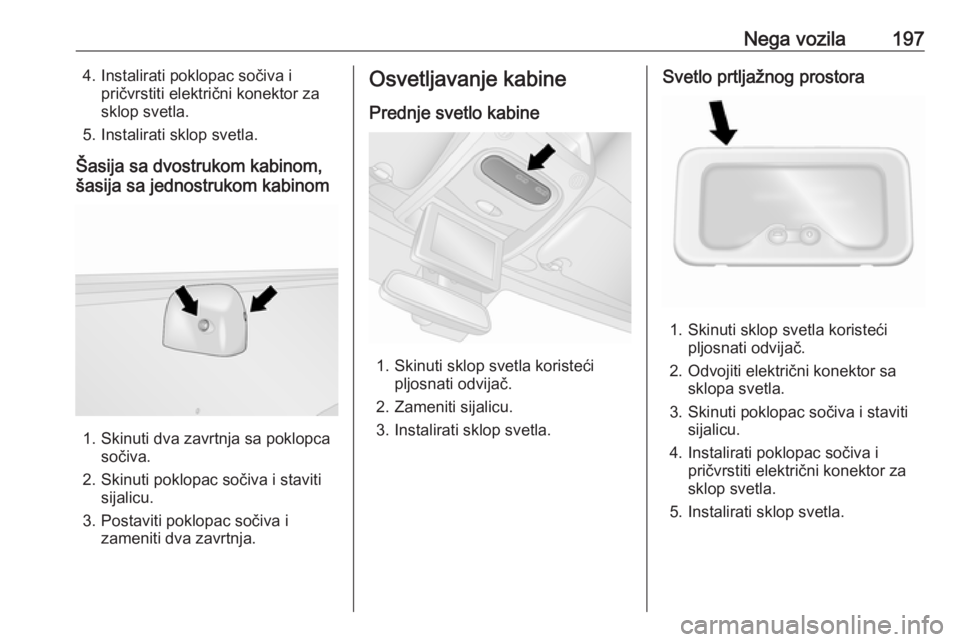

Nega vozila1974. Instalirati poklopac sočiva ipričvrstiti električni konektor za
sklop svetla.
5. Instalirati sklop svetla.
Šasija sa dvostrukom kabinom,
šasija sa jednostrukom kabinom
1. Skinuti dva zavrtnja sa poklopca sočiva.
2. Skinuti poklopac sočiva i staviti sijalicu.
3. Postaviti poklopac sočiva i zameniti dva zavrtnja.
Osvetljavanje kabine
Prednje svetlo kabine
1. Skinuti sklop svetla koristeći pljosnati odvijač.
2. Zameniti sijalicu.
3. Instalirati sklop svetla.
Svetlo prtljažnog prostora
1. Skinuti sklop svetla koristeći pljosnati odvijač.
2. Odvojiti električni konektor sa sklopa svetla.
3. Skinuti poklopac sočiva i staviti sijalicu.
4. Instalirati poklopac sočiva i pričvrstiti električni konektor za
sklop svetla.
5. Instalirati sklop svetla.

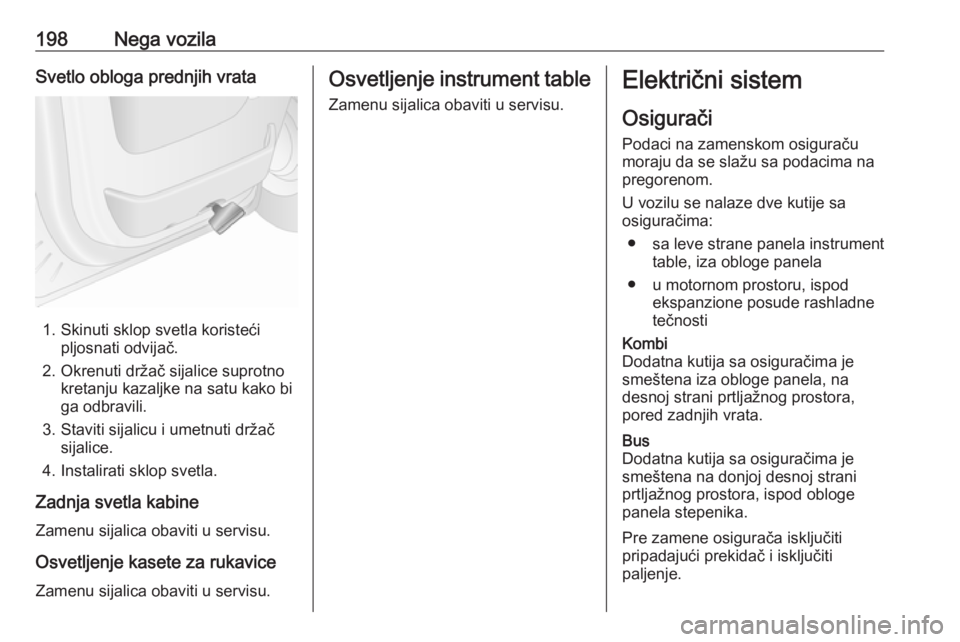

198Nega vozilaSvetlo obloga prednjih vrata
1. Skinuti sklop svetla koristećipljosnati odvijač.
2. Okrenuti držač sijalice suprotno kretanju kazaljke na satu kako biga odbravili.
3. Staviti sijalicu i umetnuti držač sijalice.
4. Instalirati sklop svetla.
Zadnja svetla kabine
Zamenu sijalica obaviti u servisu.
Osvetljenje kasete za rukavice
Zamenu sijalica obaviti u servisu.
Osvetljenje instrument table Zamenu sijalica obaviti u servisu.Električni sistem
Osigurači
Podaci na zamenskom osiguraču moraju da se slažu sa podacima na
pregorenom.
U vozilu se nalaze dve kutije sa
osiguračima:
● sa leve strane panela instrument table, iza obloge panela
● u motornom prostoru, ispod ekspanzione posude rashladne
tečnostiKombi
Dodatna kutija sa osiguračima je
smeštena iza obloge panela, na
desnoj strani prtljažnog prostora,
pored zadnjih vrata.Bus
Dodatna kutija sa osiguračima je
smeštena na donjoj desnoj strani
prtljažnog prostora, ispod obloge
panela stepenika.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
