Cura del veicolo209Luce del vano portaoggettiPer la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro
strumenti
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.Impianto elettrico
Fusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
Il veicolo ha due scatole portafusibili: ● una sul lato sinistro del cruscotto,
dietro il pannello di rivestimento
● una nel vano motore, sotto la vaschetta di espansione del
liquido refrigeranteCombi
Una scatola portafusibili supplemen‐
tare è posizionata dietro un pannello
di rifinitura sul lato destro del vano di carico, accanto alla portiera poste‐
riore.Bus
Una scatola portafusibili supplemen‐
tare è situata sul lato destro inferiore
del vano di carico, sotto il pannello di
rifinitura del gradino.
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.Un fusibile bruciato si riconosce dal filamento interrotto. Sostituire il fusi‐bile solo dopo aver eliminato la causa del guasto.

210Cura del veicoloSi consiglia di avere un set completodi fusibili di ricambio. Rivolgersi adun'officina.
Alcune funzioni sono protette da
diversi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Avviso
È possibile che non tutte le descri‐
zioni della scatola portafusibili di
questo manuale corrispondano a
quanto presente nel vostro veicolo.
Quando si controlla la scatola porta‐ fusibili, consultare la relativa
etichetta.

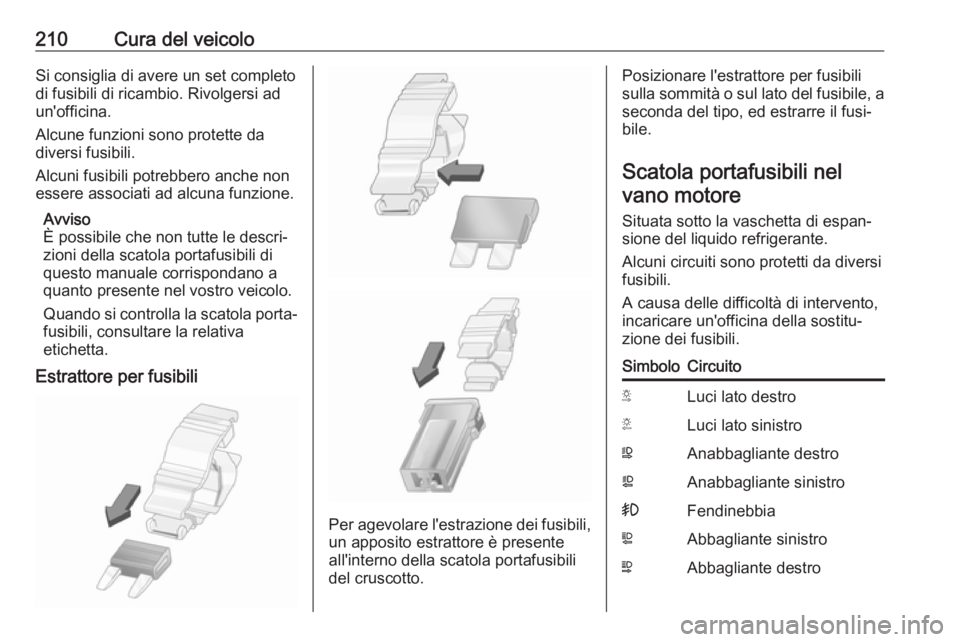

Estrattore per fusibili
Per agevolare l'estrazione dei fusibili, un apposito estrattore è presente
all'interno della scatola portafusibili
del cruscotto.
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel vano motore
Situata sotto la vaschetta di espan‐
sione del liquido refrigerante.
Alcuni circuiti sono protetti da diversi
fusibili.
A causa delle difficoltà di intervento,
incaricare un'officina della sostitu‐
zione dei fusibili.SimboloCircuitoSLuci lato destroTLuci lato sinistroWAnabbagliante destroaAnabbagliante sinistro>FendinebbiaLAbbagliante sinistroNAbbagliante destro

Cura del veicolo211SimboloCircuitouABSKTergicristallinSistema di riscaldamento e
di ventilazione / aria condi‐
zionataVParabrezza riscaldatoQSospensione pneumatica

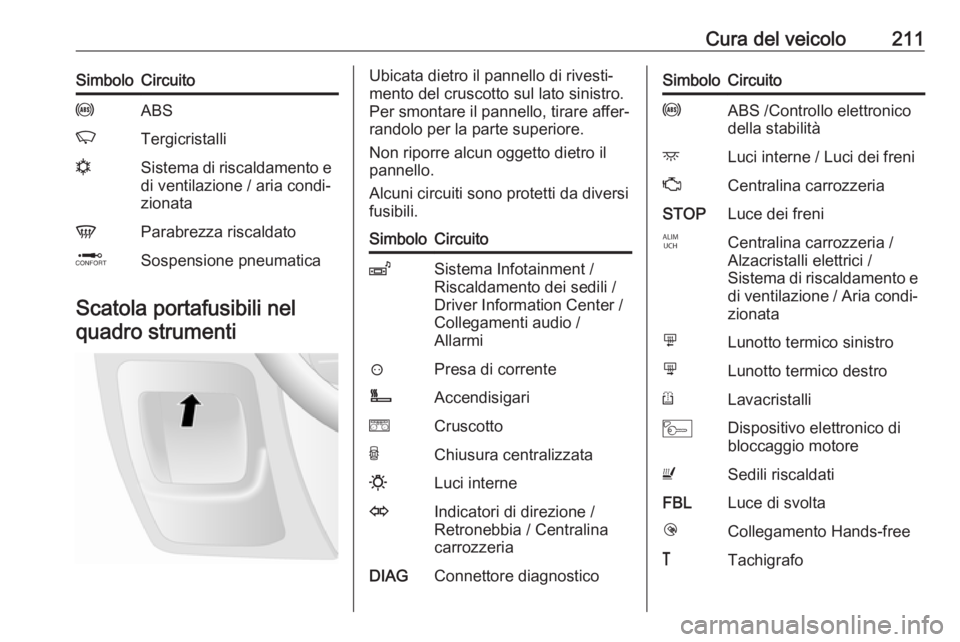

Scatola portafusibili nel
quadro strumenti
Ubicata dietro il pannello di rivesti‐
mento del cruscotto sul lato sinistro.
Per smontare il pannello, tirare affer‐
randolo per la parte superiore.
Non riporre alcun oggetto dietro il
pannello.
Alcuni circuiti sono protetti da diversi
fusibili.SimboloCircuitoZSistema Infotainment /
Riscaldamento dei sedili /
Driver Information Center /
Collegamenti audio /
Allarmi?Presa di correnteÌAccendisigarieCruscottoUChiusura centralizzata0Luci interneOIndicatori di direzione /
Retronebbia / Centralina
carrozzeriaDIAGConnettore diagnosticoSimboloCircuitouABS /Controllo elettronico
della stabilitàdLuci interne / Luci dei freniZCentralina carrozzeriaSTOPLuce dei freniICentralina carrozzeria /
Alzacristalli elettrici /
Sistema di riscaldamento e
di ventilazione / Aria condi‐ zionatamLunotto termico sinistronLunotto termico destroRLavacristalliMDispositivo elettronico di
bloccaggio motoreUSedili riscaldatiFBLLuce di svoltalCollegamento Hands-free&Tachigrafo

212Cura del veicoloSimboloCircuitoPTOPresa di forzajAvvisatore acusticoÍPreriscaldamento / Filtro
dieselxVentola climatizzatoredSpecchietti retrovisori
esterni riscaldatiTLuce di posizione sinistraSLuce di posizione destraOSistema di navigazioneADPAdattamenti supplementari,Alzacristalli elettrici /

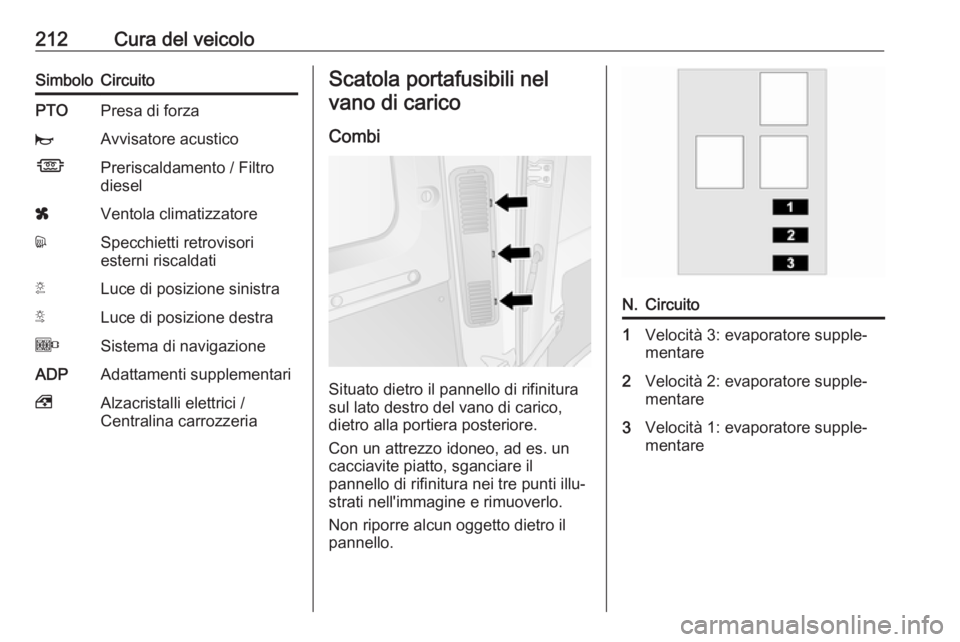

Centralina carrozzeriaScatola portafusibili nel
vano di carico
Combi
Situato dietro il pannello di rifinitura
sul lato destro del vano di carico,
dietro alla portiera posteriore.
Con un attrezzo idoneo, ad es. un
cacciavite piatto, sganciare il
pannello di rifinitura nei tre punti illu‐
strati nell'immagine e rimuoverlo.
Non riporre alcun oggetto dietro il
pannello.
N.Circuito1Velocità 3: evaporatore supple‐
mentare2Velocità 2: evaporatore supple‐
mentare3Velocità 1: evaporatore supple‐
mentare

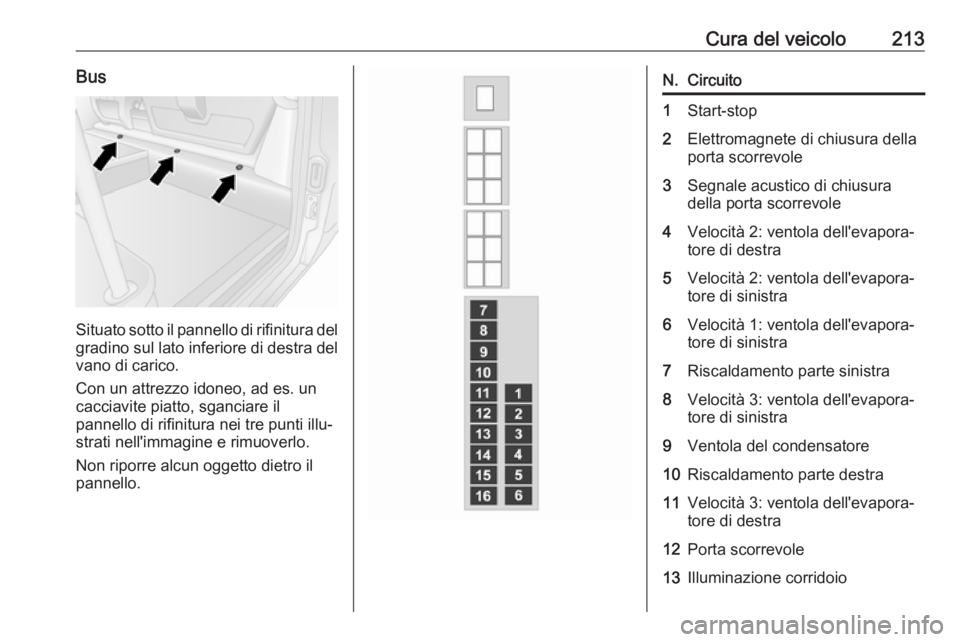

Cura del veicolo213Bus
Situato sotto il pannello di rifinitura del
gradino sul lato inferiore di destra del vano di carico.
Con un attrezzo idoneo, ad es. un
cacciavite piatto, sganciare il
pannello di rifinitura nei tre punti illu‐
strati nell'immagine e rimuoverlo.
Non riporre alcun oggetto dietro il
pannello.
N.Circuito1Start-stop2Elettromagnete di chiusura della
porta scorrevole3Segnale acustico di chiusura
della porta scorrevole4Velocità 2: ventola dell'evapora‐
tore di destra5Velocità 2: ventola dell'evapora‐
tore di sinistra6Velocità 1: ventola dell'evapora‐
tore di sinistra7Riscaldamento parte sinistra8Velocità 3: ventola dell'evapora‐
tore di sinistra9Ventola del condensatore10Riscaldamento parte destra11Velocità 3: ventola dell'evapora‐
tore di destra12Porta scorrevole13Illuminazione corridoio

214Cura del veicoloN.Circuito14Pannello piedi15Segnale acustico di avviso sicu‐
rezza bambini16Velocità 1: ventola dell'evapora‐
tore di destra
Alcuni circuiti sono protetti da diversi
fusibili.

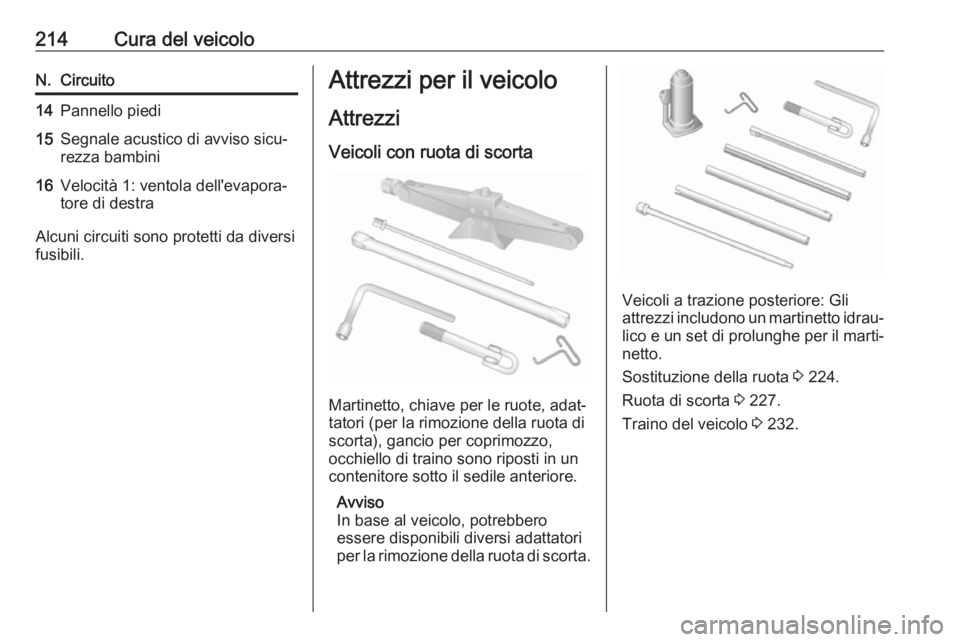

Attrezzi per il veicolo
Attrezzi Veicoli con ruota di scorta
Martinetto, chiave per le ruote, adat‐
tatori (per la rimozione della ruota di scorta), gancio per coprimozzo,
occhiello di traino sono riposti in un
contenitore sotto il sedile anteriore.
Avviso
In base al veicolo, potrebbero
essere disponibili diversi adattatori
per la rimozione della ruota di scorta.
Veicoli a trazione posteriore: Gli
attrezzi includono un martinetto idrau‐
lico e un set di prolunghe per il marti‐
netto.
Sostituzione della ruota 3 224.
Ruota di scorta 3 227.
Traino del veicolo 3 232.

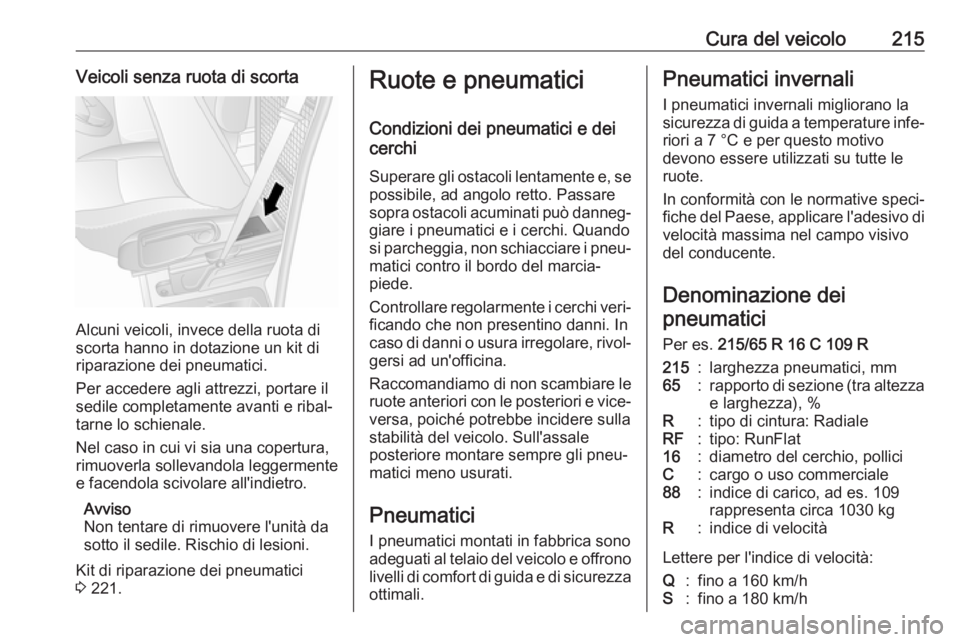

Cura del veicolo215Veicoli senza ruota di scorta
Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di
riparazione dei pneumatici.
Per accedere agli attrezzi, portare il
sedile completamente avanti e ribal‐
tarne lo schienale.
Nel caso in cui vi sia una copertura,
rimuoverla sollevandola leggermente
e facendola scivolare all'indietro.
Avviso
Non tentare di rimuovere l'unità da
sotto il sedile. Rischio di lesioni.
Kit di riparazione dei pneumatici
3 221.
Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quandosi parcheggia, non schiacciare i pneu‐
matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi veri‐ ficando che non presentino danni. Incaso di danni o usura irregolare, rivol‐ gersi ad un'officina.
Raccomandiamo di non scambiare le
ruote anteriori con le posteriori e vice‐
versa, poiché potrebbe incidere sulla
stabilità del veicolo. Sull'assale
posteriore montare sempre gli pneu‐
matici meno usurati.
Pneumatici
I pneumatici montati in fabbrica sono
adeguati al telaio del veicolo e offrono livelli di comfort di guida e di sicurezza
ottimali.Pneumatici invernali
I pneumatici invernali migliorano la
sicurezza di guida a temperature infe‐
riori a 7 °C e per questo motivo
devono essere utilizzati su tutte le
ruote.
In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di velocità massima nel campo visivodel conducente.
Denominazione dei pneumatici
Per es. 215/65 R 16 C 109 R215:larghezza pneumatici, mm65:rapporto di sezione (tra altezza
e larghezza), %R:tipo di cintura: RadialeRF:tipo: RunFlat16:diametro del cerchio, polliciC:cargo o uso commerciale88:indice di carico, ad es. 109
rappresenta circa 1030 kgR:indice di velocità
Lettere per l'indice di velocità:
Q:fino a 160 km/hS:fino a 180 km/h

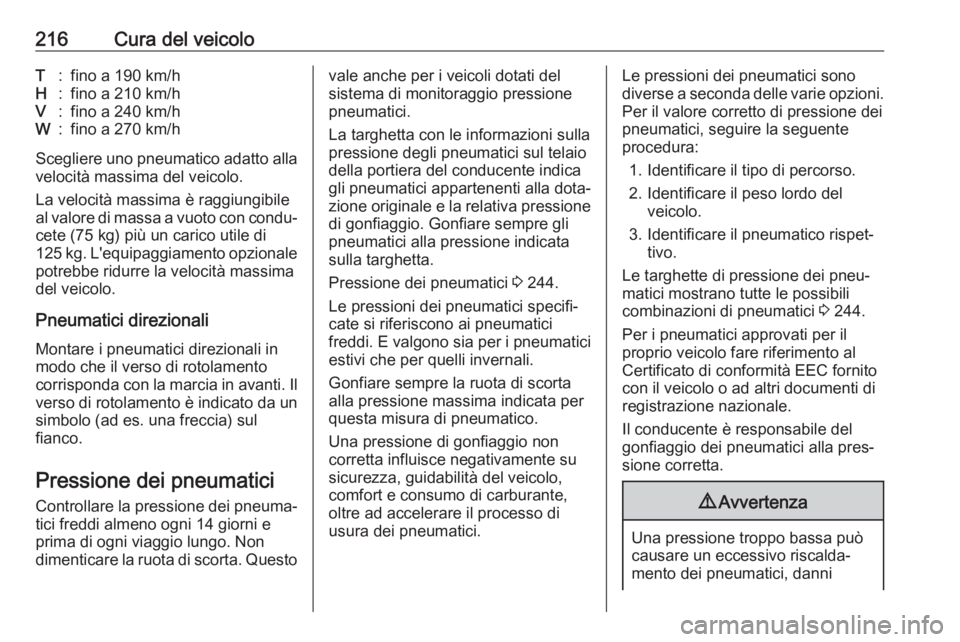

216Cura del veicoloT:fino a 190 km/hH:fino a 210 km/hV:fino a 240 km/hW:fino a 270 km/h
Scegliere uno pneumatico adatto allavelocità massima del veicolo.
La velocità massima è raggiungibile
al valore di massa a vuoto con condu‐
cete (75 kg) più un carico utile di
125 kg. L'equipaggiamento opzionale potrebbe ridurre la velocità massimadel veicolo.
Pneumatici direzionali
Montare i pneumatici direzionali in
modo che il verso di rotolamento
corrisponda con la marcia in avanti. Il verso di rotolamento è indicato da un
simbolo (ad es. una freccia) sul
fianco.
Pressione dei pneumatici
Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di ogni viaggio lungo. Non
dimenticare la ruota di scorta. Questo
vale anche per i veicoli dotati del
sistema di monitoraggio pressione
pneumatici.
La targhetta con le informazioni sulla
pressione degli pneumatici sul telaio
della portiera del conducente indica
gli pneumatici appartenenti alla dota‐
zione originale e la relativa pressione
di gonfiaggio. Gonfiare sempre gli
pneumatici alla pressione indicata
sulla targhetta.
Pressione dei pneumatici 3 244.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi. E valgono sia per i pneumatici
estivi che per quelli invernali.
Gonfiare sempre la ruota di scorta
alla pressione massima indicata per
questa misura di pneumatico.
Una pressione di gonfiaggio non
corretta influisce negativamente su
sicurezza, guidabilità del veicolo,
comfort e consumo di carburante,
oltre ad accelerare il processo di
usura dei pneumatici.Le pressioni dei pneumatici sono
diverse a seconda delle varie opzioni. Per il valore corretto di pressione dei
pneumatici, seguire la seguente
procedura:
1. Identificare il tipo di percorso.
2. Identificare il peso lordo del veicolo.
3. Identificare il pneumatico rispet‐ tivo.
Le targhette di pressione dei pneu‐
matici mostrano tutte le possibili
combinazioni di pneumatici 3 244.
Per i pneumatici approvati per il
proprio veicolo fare riferimento al
Certificato di conformità EEC fornito
con il veicolo o ad altri documenti di
registrazione nazionale.
Il conducente è responsabile del
gonfiaggio dei pneumatici alla pres‐
sione corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni

Cura del veicolo217interni con conseguente distacco
del battistrada e lo scoppio a velo‐ cità elevate.9 Avvertenza
Per pneumatici specifici la pres‐
sione dei pneumatici raccoman‐ data secondo quanto riportato
nella tabella di pressione dei
pneumatici può superare la pres‐
sione massima dei pneumatici
come indicato sul pneumatico.
Non superare mai la pressione
massima dei pneumatici riportata
sullo pneumatico.

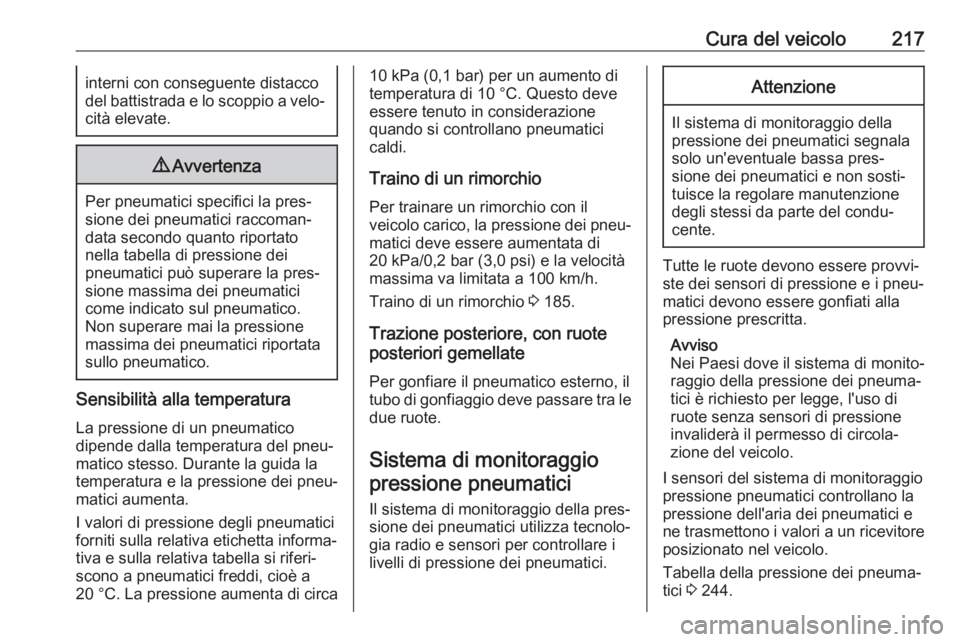

Sensibilità alla temperatura
La pressione di un pneumatico
dipende dalla temperatura del pneu‐
matico stesso. Durante la guida la
temperatura e la pressione dei pneu‐
matici aumenta.
I valori di pressione degli pneumatici
forniti sulla relativa etichetta informa‐
tiva e sulla relativa tabella si riferi‐
scono a pneumatici freddi, cioè a
20 °C . La pressione aumenta di circa
10 kPa (0,1 bar) per un aumento di
temperatura di 10 °C. Questo deve
essere tenuto in considerazione
quando si controllano pneumatici
caldi.
Traino di un rimorchio Per trainare un rimorchio con il
veicolo carico, la pressione dei pneu‐ matici deve essere aumentata di
20 kPa/0,2 bar (3,0 psi) e la velocità
massima va limitata a 100 km/h.
Traino di un rimorchio 3 185.
Trazione posteriore, con ruote
posteriori gemellate
Per gonfiare il pneumatico esterno, il
tubo di gonfiaggio deve passare tra le due ruote.
Sistema di monitoraggiopressione pneumatici
Il sistema di monitoraggio della pres‐
sione dei pneumatici utilizza tecnolo‐
gia radio e sensori per controllare i
livelli di pressione dei pneumatici.Attenzione
Il sistema di monitoraggio della
pressione dei pneumatici segnala
solo un'eventuale bassa pres‐
sione dei pneumatici e non sosti‐
tuisce la regolare manutenzione
degli stessi da parte del condu‐
cente.
Tutte le ruote devono essere provvi‐ ste dei sensori di pressione e i pneu‐
matici devono essere gonfiati alla
pressione prescritta.
Avviso
Nei Paesi dove il sistema di monito‐ raggio della pressione dei pneuma‐
tici è richiesto per legge, l'uso di
ruote senza sensori di pressione
invaliderà il permesso di circola‐
zione del veicolo.
I sensori del sistema di monitoraggio
pressione pneumatici controllano la pressione dell'aria dei pneumatici e
ne trasmettono i valori a un ricevitore posizionato nel veicolo.
Tabella della pressione dei pneuma‐
tici 3 244.

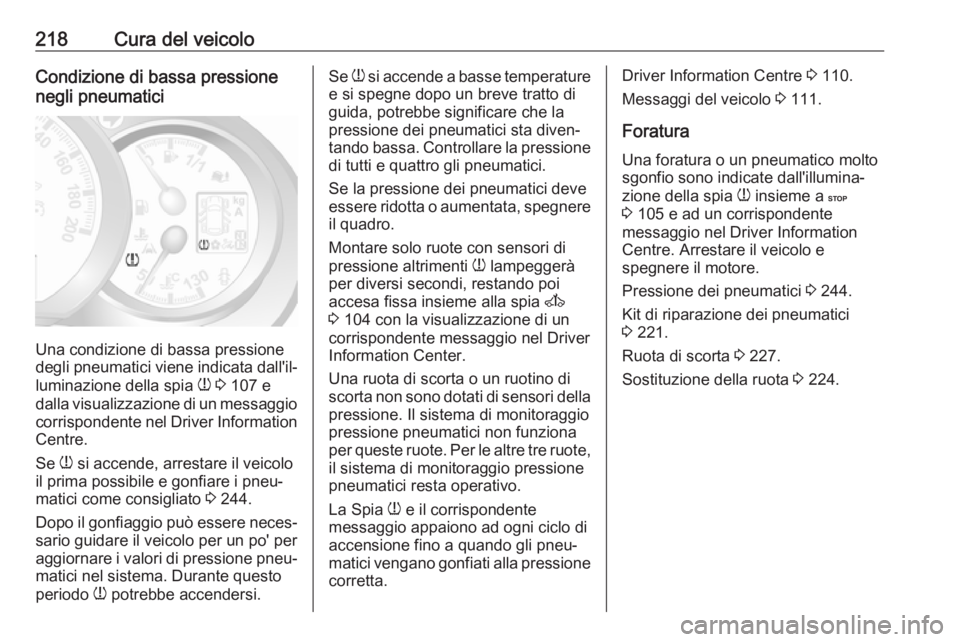

218Cura del veicoloCondizione di bassa pressione
negli pneumatici
Una condizione di bassa pressione
degli pneumatici viene indicata dall'il‐
luminazione della spia w 3 107 e
dalla visualizzazione di un messaggio corrispondente nel Driver Information
Centre.
Se w si accende, arrestare il veicolo
il prima possibile e gonfiare i pneu‐
matici come consigliato 3 244.
Dopo il gonfiaggio può essere neces‐ sario guidare il veicolo per un po' peraggiornare i valori di pressione pneu‐
matici nel sistema. Durante questo
periodo w potrebbe accendersi.
Se
w si accende a basse temperature
e si spegne dopo un breve tratto di
guida, potrebbe significare che la
pressione dei pneumatici sta diven‐
tando bassa. Controllare la pressione di tutti e quattro gli pneumatici.
Se la pressione dei pneumatici deve
essere ridotta o aumentata, spegnere il quadro.
Montare solo ruote con sensori di
pressione altrimenti w lampeggerà
per diversi secondi, restando poi
accesa fissa insieme alla spia A
3 104 con la visualizzazione di un
corrispondente messaggio nel Driver
Information Center.
Una ruota di scorta o un ruotino di
scorta non sono dotati di sensori della
pressione. Il sistema di monitoraggio
pressione pneumatici non funziona
per queste ruote. Per le altre tre ruote,
il sistema di monitoraggio pressione pneumatici resta operativo.
La Spia w e il corrispondente
messaggio appaiono ad ogni ciclo di
accensione fino a quando gli pneu‐
matici vengano gonfiati alla pressione corretta.Driver Information Centre 3 110.
Messaggi del veicolo 3 111.
Foratura
Una foratura o un pneumatico molto
sgonfio sono indicate dall'illumina‐
zione della spia w insieme a C
3 105 e ad un corrispondente
messaggio nel Driver Information
Centre. Arrestare il veicolo e
spegnere il motore.
Pressione dei pneumatici 3 244.
Kit di riparazione dei pneumatici
3 221.
Ruota di scorta 3 227.
Sostituzione della ruota 3 224.
