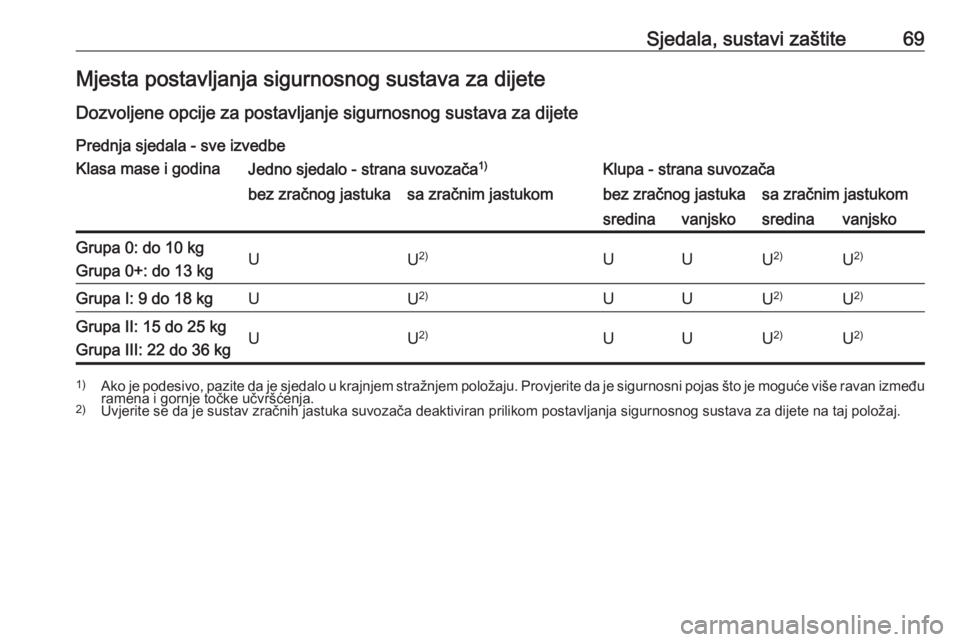

Sjedala, sustavi zaštite69Mjesta postavljanja sigurnosnog sustava za dijete
Dozvoljene opcije za postavljanje sigurnosnog sustava za dijete Prednja sjedala - sve izvedbeKlasa mase i godinaJedno sjedalo - strana suvozača 1)Klupa - strana suvozačabez zračnog jastukasa zračnim jastukombez zračnog jastukasa zračnim jastukomsredinavanjskosredinavanjskoGrupa 0: do 10 kg
Grupa 0+: do 13 kgUU 2)UUU2)U 2)Grupa I: 9 do 18 kgUU2)UUU 2)U2)Grupa II: 15 do 25 kg
Grupa III: 22 do 36 kgUU 2)UUU2)U 2)1)
Ako je podesivo, pazite da je sjedalo u krajnjem stražnjem položaju. Provjerite da je sigurnosni pojas što je moguće više ravan između
ramena i gornje točke učvršćenja.
2) Uvjerite se da je sustav zračnih jastuka suvozača deaktiviran prilikom postavljanja sigurnosnog sustava za dijete na taj položaj.

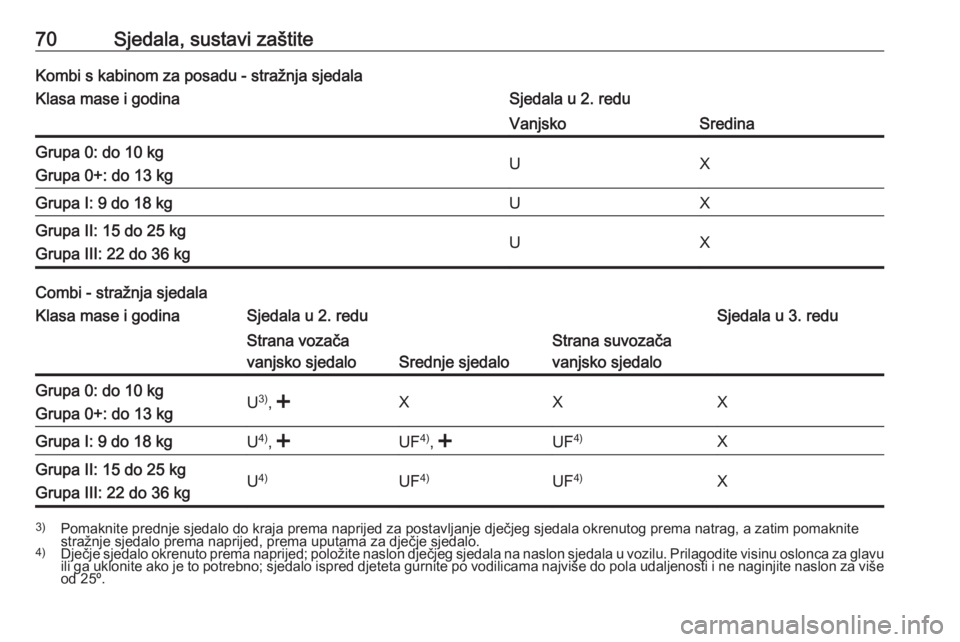

70Sjedala, sustavi zaštiteKombi s kabinom za posadu - stražnja sjedalaKlasa mase i godinaSjedala u 2. reduVanjskoSredinaGrupa 0: do 10 kg
Grupa 0+: do 13 kgUXGrupa I: 9 do 18 kgUXGrupa II: 15 do 25 kg
Grupa III: 22 do 36 kgUX
Combi - stražnja sjedala
Klasa mase i godinaSjedala u 2. reduSjedala u 3. reduStrana vozača
vanjsko sjedalo
Srednje sjedalo
Strana suvozača
vanjsko sjedaloGrupa 0: do 10 kg
Grupa 0+: do 13 kgU 3)
, , , Grupa III: 22 do 36 kgU 4)UF 4)UF4)X3)
Pomaknite prednje sjedalo do kraja prema naprijed za postavljanje dječjeg sjedala okrenutog prema natrag, a zatim pomaknite
stražnje sjedalo prema naprijed, prema uputama za dječje sjedalo.
4) Dječje sjedalo okrenuto prema naprijed; položite naslon dječjeg sjedala na naslon sjedala u vozilu. Prilagodite visinu oslonca za glavu
ili ga uklonite ako je to potrebno; sjedalo ispred djeteta gurnite po vodilicama najviše do pola udaljenosti i ne naginjite naslon za više od 25º.

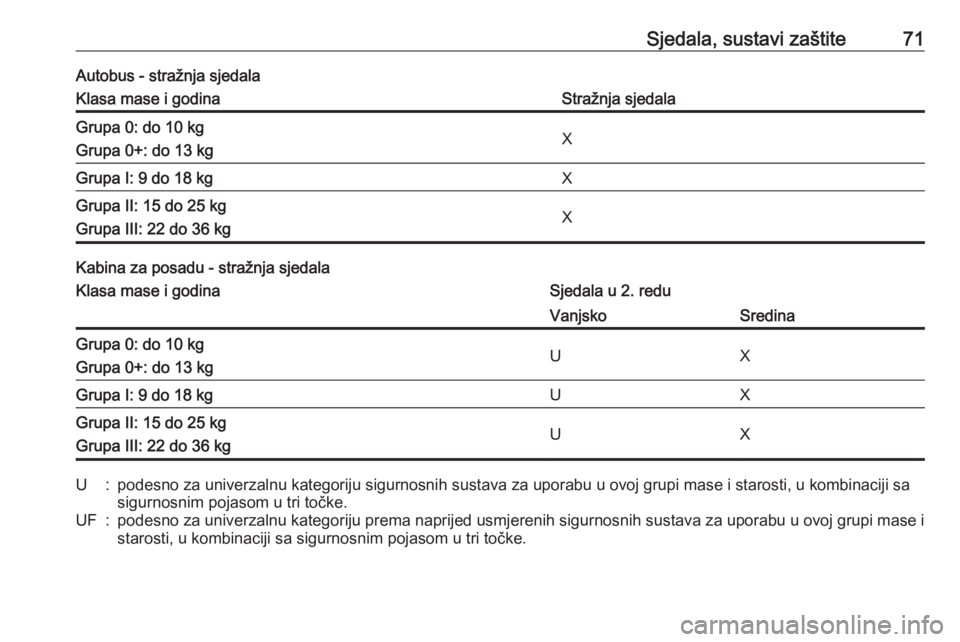

Sjedala, sustavi zaštite71Autobus - stražnja sjedalaKlasa mase i godinaStražnja sjedalaGrupa 0: do 10 kg
Grupa 0+: do 13 kgXGrupa I: 9 do 18 kgXGrupa II: 15 do 25 kg
Grupa III: 22 do 36 kgX
Kabina za posadu - stražnja sjedala
Klasa mase i godinaSjedala u 2. reduVanjskoSredinaGrupa 0: do 10 kg
Grupa 0+: do 13 kgUXGrupa I: 9 do 18 kgUXGrupa II: 15 do 25 kg
Grupa III: 22 do 36 kgUXU:podesno za univerzalnu kategoriju sigurnosnih sustava za uporabu u ovoj grupi mase i starosti, u kombinaciji sa
sigurnosnim pojasom u tri točke.UF:podesno za univerzalnu kategoriju prema naprijed usmjerenih sigurnosnih sustava za uporabu u ovoj grupi mase i
starosti, u kombinaciji sa sigurnosnim pojasom u tri točke.

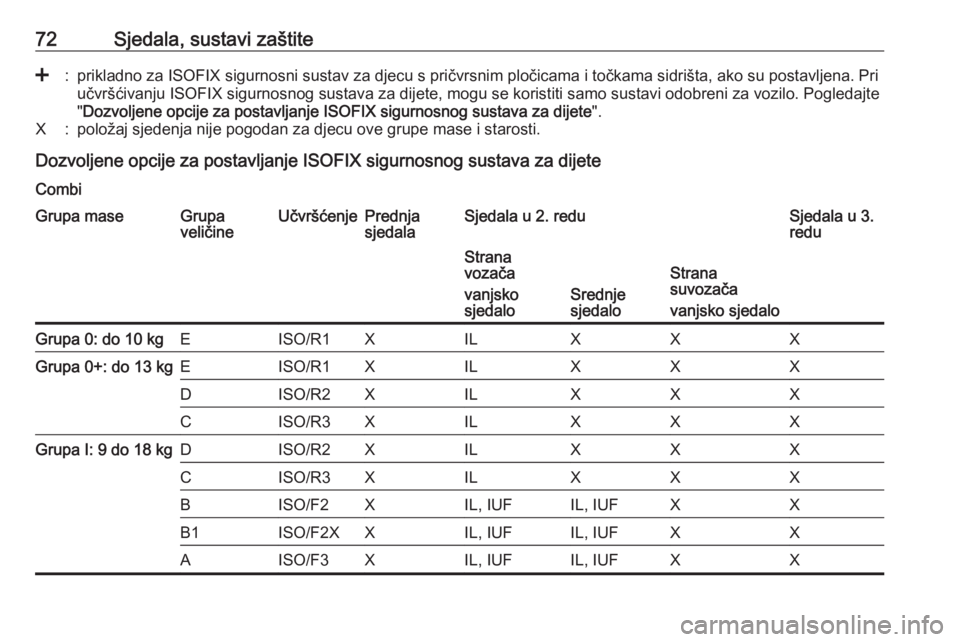

72Sjedala, sustavi zaštite<:prikladno za ISOFIX sigurnosni sustav za djecu s pričvrsnim pločicama i točkama sidrišta, ako su postavljena. Pri
učvršćivanju ISOFIX sigurnosnog sustava za dijete, mogu se koristiti samo sustavi odobreni za vozilo. Pogledajte
" Dozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijete ".X:položaj sjedenja nije pogodan za djecu ove grupe mase i starosti.
Dozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijete
Combi
Grupa maseGrupa
veličineUčvršćenjePrednja
sjedalaSjedala u 2. reduSjedala u 3.
reduStrana
vozača
vanjsko
sjedalo
Srednje
sjedalo
Strana
suvozača
vanjsko sjedaloGrupa 0: do 10 kgEISO/R1XILXXXGrupa 0+: do 13 kgEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXGrupa I: 9 do 18 kgDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

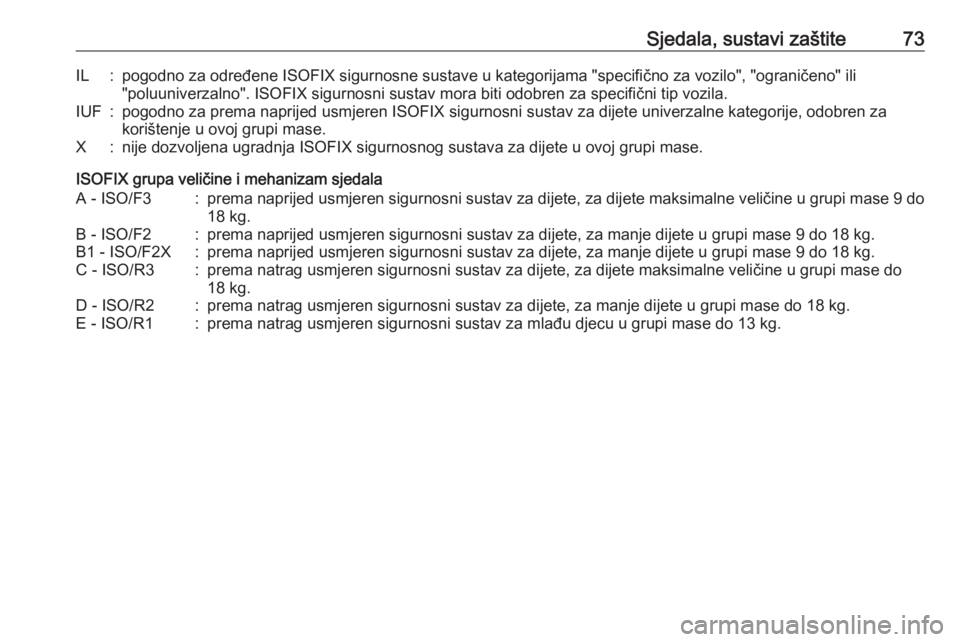

Sjedala, sustavi zaštite73IL:pogodno za određene ISOFIX sigurnosne sustave u kategorijama "specifično za vozilo", "ograničeno" ili"poluuniverzalno". ISOFIX sigurnosni sustav mora biti odobren za specifični tip vozila.IUF:pogodno za prema naprijed usmjeren ISOFIX sigurnosni sustav za dijete univerzalne kategorije, odobren za korištenje u ovoj grupi mase.X:nije dozvoljena ugradnja ISOFIX sigurnosnog sustava za dijete u ovoj grupi mase.
ISOFIX grupa veličine i mehanizam sjedala
A - ISO/F3:prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase 9 do
18 kg.B - ISO/F2:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kg.B1 - ISO/F2X:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kg.C - ISO/R3:prema natrag usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do
18 kg.D - ISO/R2:prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kg.E - ISO/R1:prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kg.

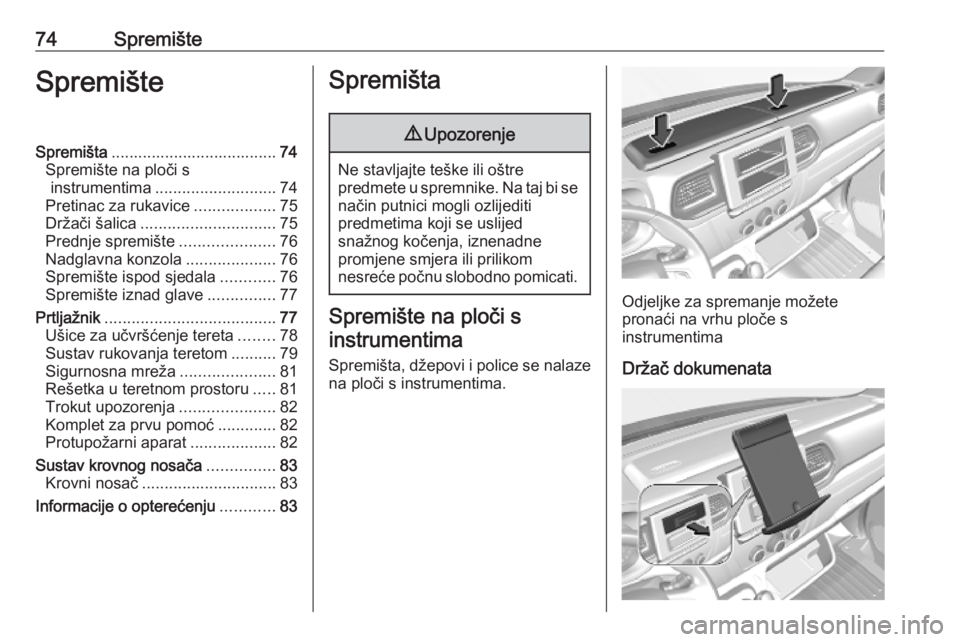

74SpremišteSpremišteSpremišta..................................... 74
Spremište na ploči s instrumentima ........................... 74
Pretinac za rukavice ..................75
Držači šalica .............................. 75
Prednje spremište .....................76
Nadglavna konzola ....................76
Spremište ispod sjedala ............76
Spremište iznad glave ...............77
Prtljažnik ...................................... 77
Ušice za učvršćenje tereta ........78
Sustav rukovanja teretom ..........79
Sigurnosna mreža .....................81
Rešetka u teretnom prostoru .....81
Trokut upozorenja .....................82
Komplet za prvu pomoć .............82
Protupožarni aparat ...................82
Sustav krovnog nosača ...............83
Krovni nosač .............................. 83
Informacije o opterećenju ............83Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Na taj bi se način putnici mogli ozlijediti
predmetima koji se uslijed
snažnog kočenja, iznenadne
promjene smjera ili prilikom
nesreće počnu slobodno pomicati.
Spremište na ploči s
instrumentima
Spremišta, džepovi i police se nalaze
na ploči s instrumentima.Odjeljke za spremanje možete
pronaći na vrhu ploče s
instrumentima
Držač dokumenata

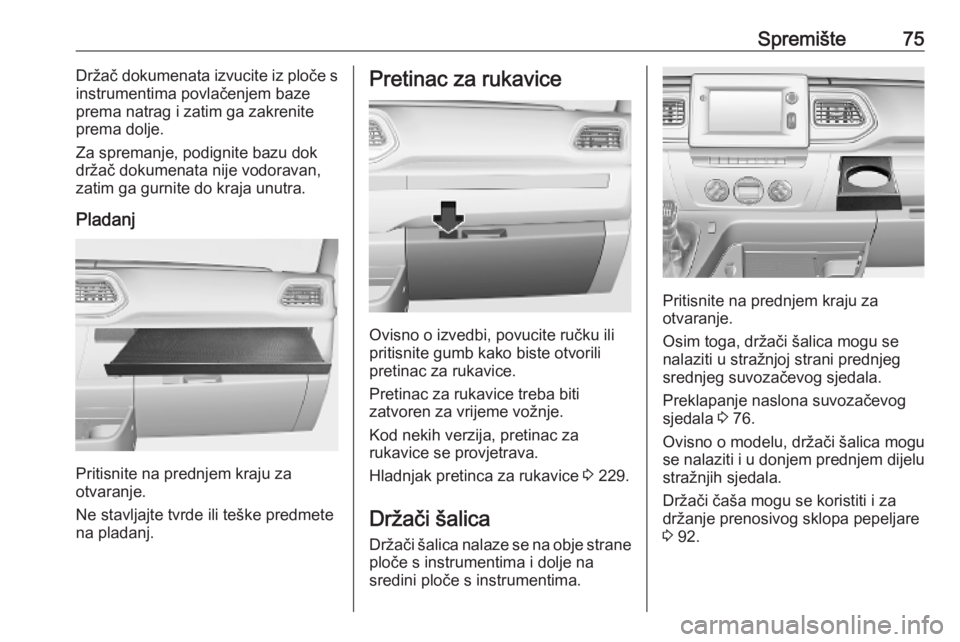

Spremište75Držač dokumenata izvucite iz ploče s
instrumentima povlačenjem baze
prema natrag i zatim ga zakrenite
prema dolje.
Za spremanje, podignite bazu dok
držač dokumenata nije vodoravan,
zatim ga gurnite do kraja unutra.
Pladanj
Pritisnite na prednjem kraju za
otvaranje.
Ne stavljajte tvrde ili teške predmete
na pladanj.
Pretinac za rukavice
Ovisno o izvedbi, povucite ručku ili
pritisnite gumb kako biste otvorili
pretinac za rukavice.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Kod nekih verzija, pretinac za
rukavice se provjetrava.
Hladnjak pretinca za rukavice 3 229.
Držači šalica
Držači šalica nalaze se na obje strane ploče s instrumentima i dolje na
sredini ploče s instrumentima.
Pritisnite na prednjem kraju za
otvaranje.
Osim toga, držači šalica mogu se
nalaziti u stražnjoj strani prednjeg
srednjeg suvozačevog sjedala.
Preklapanje naslona suvozačevog
sjedala 3 76.
Ovisno o modelu, držači šalica mogu
se nalaziti i u donjem prednjem dijelu
stražnjih sjedala.
Držači čaša mogu se koristiti i za
držanje prenosivog sklopa pepeljare
3 92.

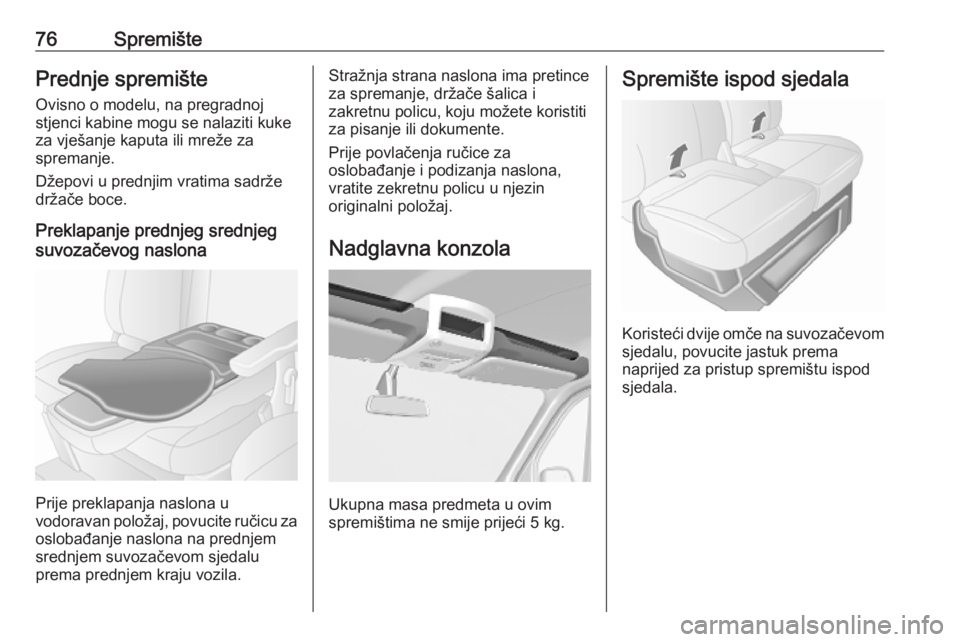

76SpremištePrednje spremište
Ovisno o modelu, na pregradnoj
stjenci kabine mogu se nalaziti kuke
za vješanje kaputa ili mreže za
spremanje.
Džepovi u prednjim vratima sadrže
držače boce.
Preklapanje prednjeg srednjeg
suvozačevog naslona
Prije preklapanja naslona u
vodoravan položaj, povucite ručicu za
oslobađanje naslona na prednjem
srednjem suvozačevom sjedalu
prema prednjem kraju vozila.
Stražnja strana naslona ima pretince
za spremanje, držače šalica i
zakretnu policu, koju možete koristiti
za pisanje ili dokumente.
Prije povlačenja ručice za
oslobađanje i podizanja naslona,
vratite zekretnu policu u njezin
originalni položaj.
Nadglavna konzola
Ukupna masa predmeta u ovim
spremištima ne smije prijeći 5 kg.
Spremište ispod sjedala
Koristeći dvije omče na suvozačevom sjedalu, povucite jastuk prema
naprijed za pristup spremištu ispod sjedala.

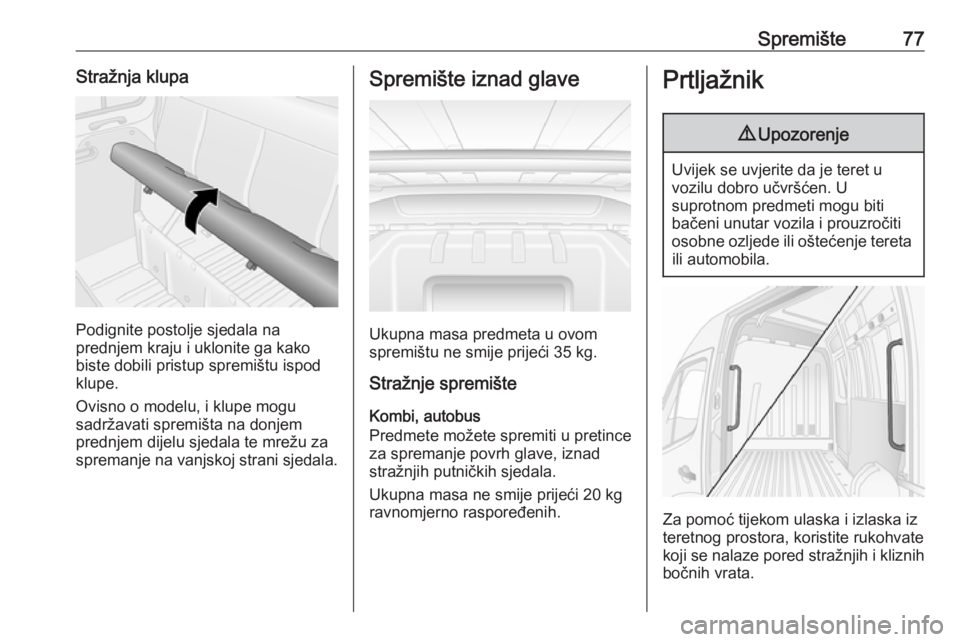

Spremište77Stražnja klupa
Podignite postolje sjedala na
prednjem kraju i uklonite ga kako
biste dobili pristup spremištu ispod
klupe.
Ovisno o modelu, i klupe mogu
sadržavati spremišta na donjem
prednjem dijelu sjedala te mrežu za
spremanje na vanjskoj strani sjedala.
Spremište iznad glave
Ukupna masa predmeta u ovom
spremištu ne smije prijeći 35 kg.
Stražnje spremište
Kombi, autobus
Predmete možete spremiti u pretince
za spremanje povrh glave, iznad
stražnjih putničkih sjedala.
Ukupna masa ne smije prijeći 20 kg ravnomjerno raspoređenih.
Prtljažnik9 Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.
Za pomoć tijekom ulaska i izlaska iz
teretnog prostora, koristite rukohvate
koji se nalaze pored stražnjih i kliznih bočnih vrata.

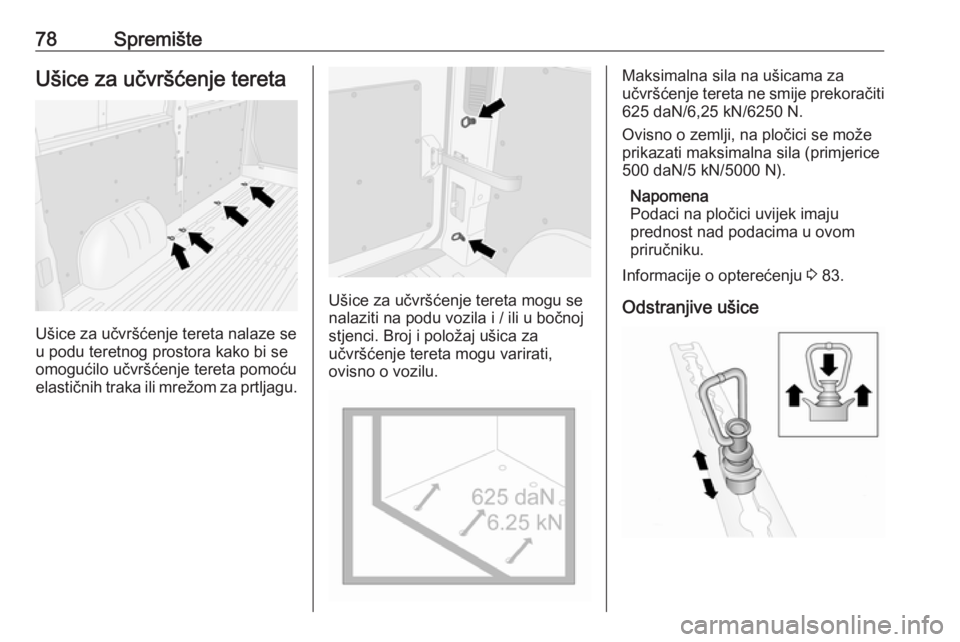

78SpremišteUšice za učvršćenje tereta
Ušice za učvršćenje tereta nalaze se
u podu teretnog prostora kako bi se
omogućilo učvršćenje tereta pomoću
elastičnih traka ili mrežom za prtljagu.
Ušice za učvršćenje tereta mogu se
nalaziti na podu vozila i / ili u bočnoj
stjenci. Broj i položaj ušica za
učvršćenje tereta mogu varirati,
ovisno o vozilu.
Maksimalna sila na ušicama za
učvršćenje tereta ne smije prekoračiti 625 daN/6,25 kN/6250 N.
Ovisno o zemlji, na pločici se može
prikazati maksimalna sila (primjerice
500 daN/5 kN/5000 N).
Napomena
Podaci na pločici uvijek imaju
prednost nad podacima u ovom
priručniku.
Informacije o opterećenju 3 83.
Odstranjive ušice
