OPEL MOVANO_B 2020 Priručnik za vlasnika (in Croatian)

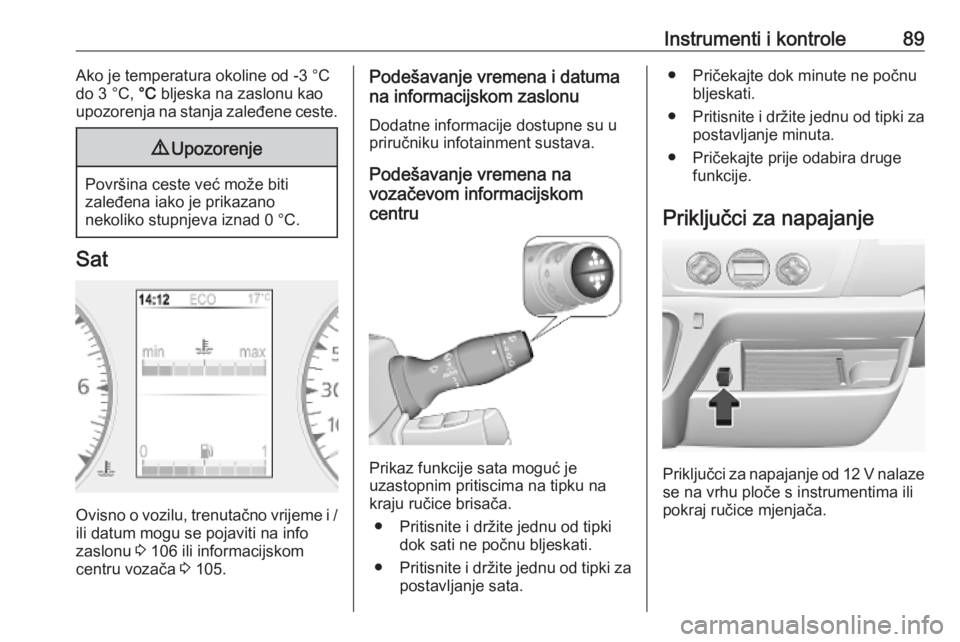

Instrumenti i kontrole89Ako je temperatura okoline od -3 °C
do 3 °C, °C bljeska na zaslonu kao
upozorenja na stanja zaleđene ceste.9 Upozorenje
Površina ceste već može biti
zaleđena iako je prikazano
nekoliko stupnjeva iznad 0 °C.
Sat
Ovisno o vozilu, trenutačno vrijeme i /
ili datum mogu se pojaviti na info
zaslonu 3 106 ili informacijskom
centru vozača 3 105.
Podešavanje vremena i datuma
na informacijskom zaslonu
Dodatne informacije dostupne su u
priručniku infotainment sustava.
Podešavanje vremena na
vozačevom informacijskom
centru
Prikaz funkcije sata moguć je
uzastopnim pritiscima na tipku na
kraju ručice brisača.
● Pritisnite i držite jednu od tipki dok sati ne počnu bljeskati.
● Pritisnite i držite jednu od tipki za
postavljanje sata.
● Pričekajte dok minute ne počnu bljeskati.
● Pritisnite i držite jednu od tipki za
postavljanje minuta.
● Pričekajte prije odabira druge funkcije.
Priključci za napajanje
Priključci za napajanje od 12 V nalaze se na vrhu ploče s instrumentima ili
pokraj ručice mjenjača.

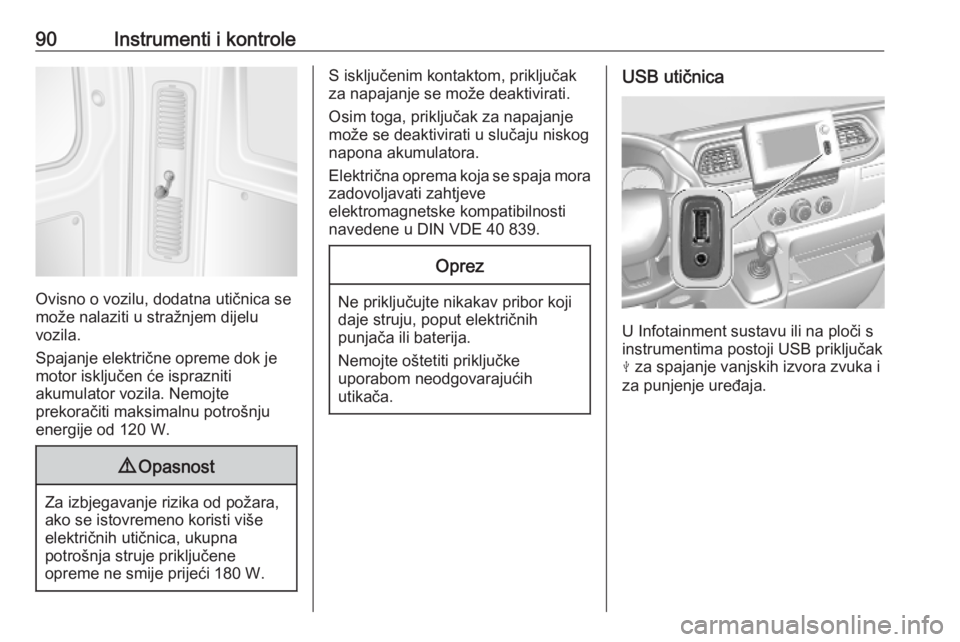

90Instrumenti i kontrole
Ovisno o vozilu, dodatna utičnica se
može nalaziti u stražnjem dijelu
vozila.
Spajanje električne opreme dok je
motor isključen će isprazniti
akumulator vozila. Nemojte
prekoračiti maksimalnu potrošnju
energije od 120 W.
9 Opasnost
Za izbjegavanje rizika od požara,
ako se istovremeno koristi više
električnih utičnica, ukupna
potrošnja struje priključene
opreme ne smije prijeći 180 W.
S isključenim kontaktom, priključak
za napajanje se može deaktivirati.
Osim toga, priključak za napajanje
može se deaktivirati u slučaju niskog
napona akumulatora.
Električna oprema koja se spaja mora
zadovoljavati zahtjeve
elektromagnetske kompatibilnosti
navedene u DIN VDE 40 839.Oprez
Ne priključujte nikakav pribor koji
daje struju, poput električnih
punjača ili baterija.
Nemojte oštetiti priključke
uporabom neodgovarajućih
utikača.
USB utičnica
U Infotainment sustavu ili na ploči s
instrumentima postoji USB priključak
M za spajanje vanjskih izvora zvuka i
za punjenje uređaja.

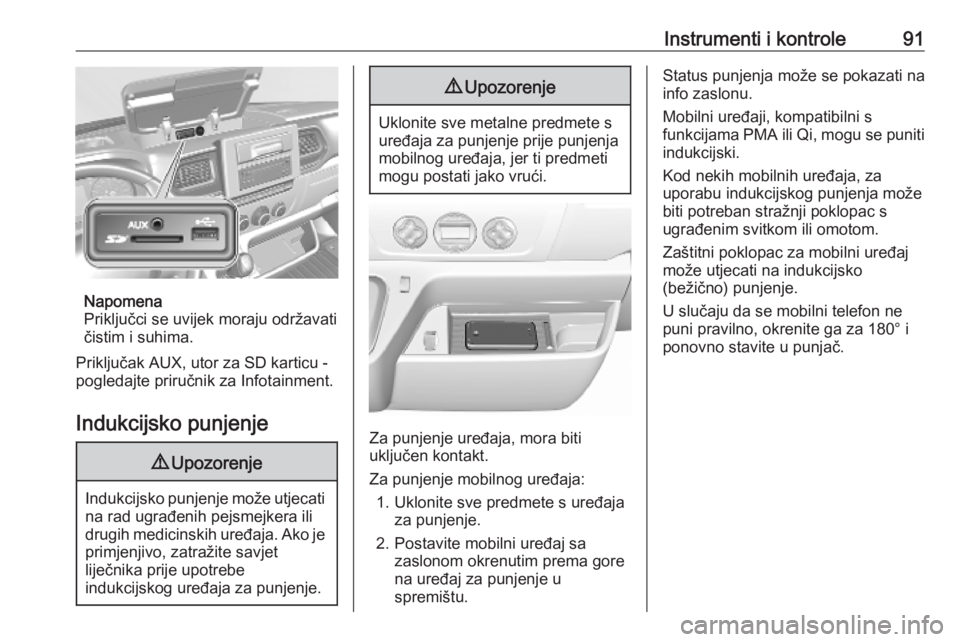

Instrumenti i kontrole91
Napomena
Priključci se uvijek moraju održavati
čistim i suhima.
Priključak AUX, utor za SD karticu -
pogledajte priručnik za Infotainment.
Indukcijsko punjenje
9 Upozorenje
Indukcijsko punjenje može utjecati
na rad ugrađenih pejsmejkera ili
drugih medicinskih uređaja. Ako je
primjenjivo, zatražite savjet
liječnika prije upotrebe
indukcijskog uređaja za punjenje.
9 Upozorenje
Uklonite sve metalne predmete s
uređaja za punjenje prije punjenja
mobilnog uređaja, jer ti predmeti
mogu postati jako vrući.
Za punjenje uređaja, mora biti
uključen kontakt.
Za punjenje mobilnog uređaja: 1. Uklonite sve predmete s uređaja za punjenje.
2. Postavite mobilni uređaj sa zaslonom okrenutim prema gorena uređaj za punjenje u
spremištu.
Status punjenja može se pokazati na
info zaslonu.
Mobilni uređaji, kompatibilni s
funkcijama PMA ili Qi, mogu se puniti
indukcijski.
Kod nekih mobilnih uređaja, za
uporabu indukcijskog punjenja može
biti potreban stražnji poklopac s
ugrađenim svitkom ili omotom.
Zaštitni poklopac za mobilni uređaj
može utjecati na indukcijsko
(bežično) punjenje.
U slučaju da se mobilni telefon ne
puni pravilno, okrenite ga za 180° i
ponovno stavite u punjač.

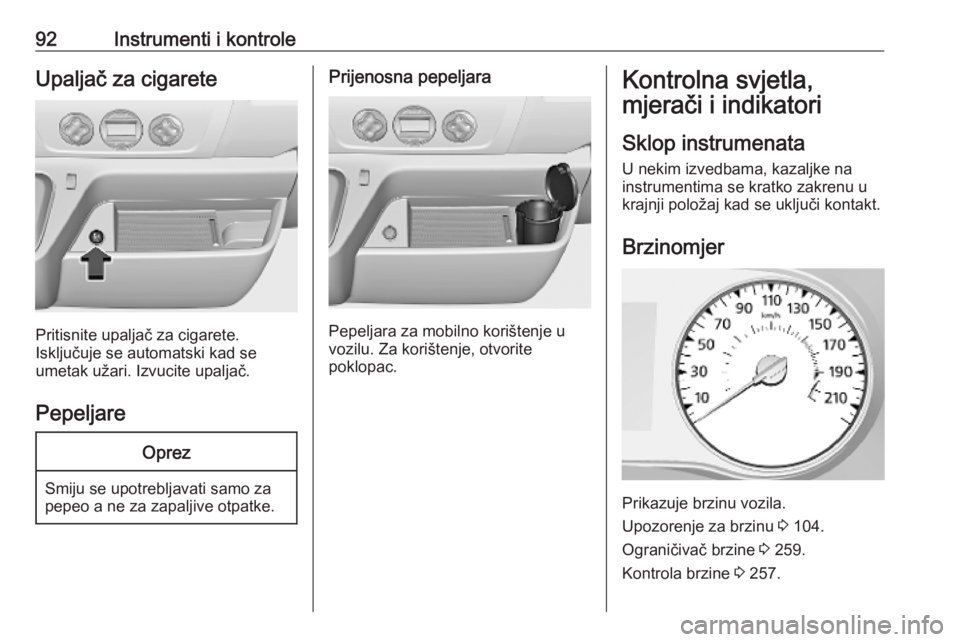

92Instrumenti i kontroleUpaljač za cigarete
Pritisnite upaljač za cigarete.
Isključuje se automatski kad se
umetak užari. Izvucite upaljač.
Pepeljare
Oprez
Smiju se upotrebljavati samo za
pepeo a ne za zapaljive otpatke.
Prijenosna pepeljara
Pepeljara za mobilno korištenje u
vozilu. Za korištenje, otvorite
poklopac.
Kontrolna svjetla,
mjerači i indikatori
Sklop instrumenata
U nekim izvedbama, kazaljke na instrumentima se kratko zakrenu u
krajnji položaj kad se uključi kontakt.
Brzinomjer
Prikazuje brzinu vozila.
Upozorenje za brzinu 3 104.
Ograničivač brzine 3 259.
Kontrola brzine 3 257.

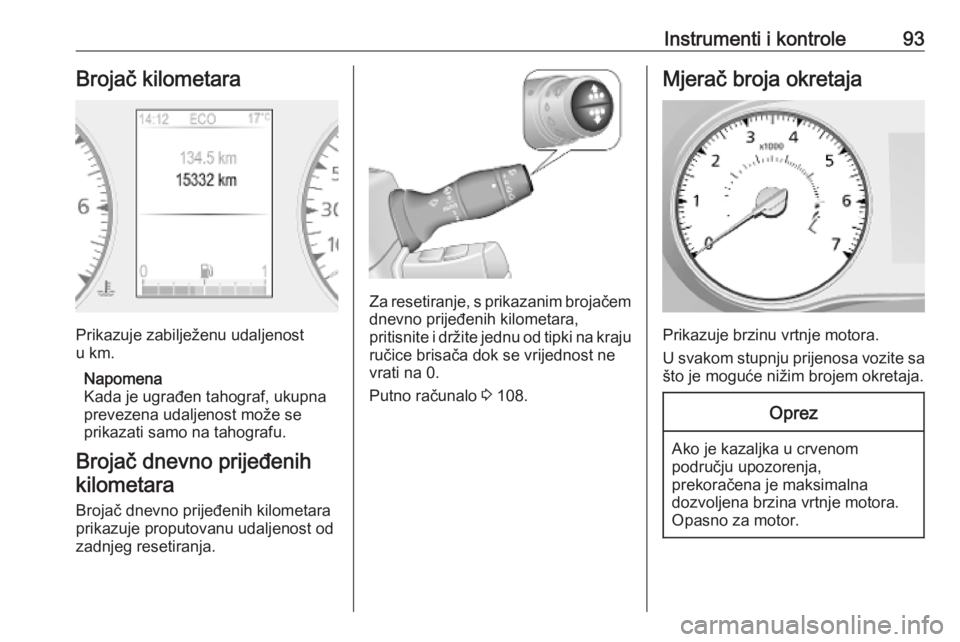

Instrumenti i kontrole93Brojač kilometara
Prikazuje zabilježenu udaljenost
u km.
Napomena
Kada je ugrađen tahograf, ukupna prevezena udaljenost može se
prikazati samo na tahografu.
Brojač dnevno prijeđenih kilometara
Brojač dnevno prijeđenih kilometara
prikazuje proputovanu udaljenost od
zadnjeg resetiranja.
Za resetiranje, s prikazanim brojačem dnevno prijeđenih kilometara,
pritisnite i držite jednu od tipki na kraju
ručice brisača dok se vrijednost ne
vrati na 0.
Putno računalo 3 108.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.

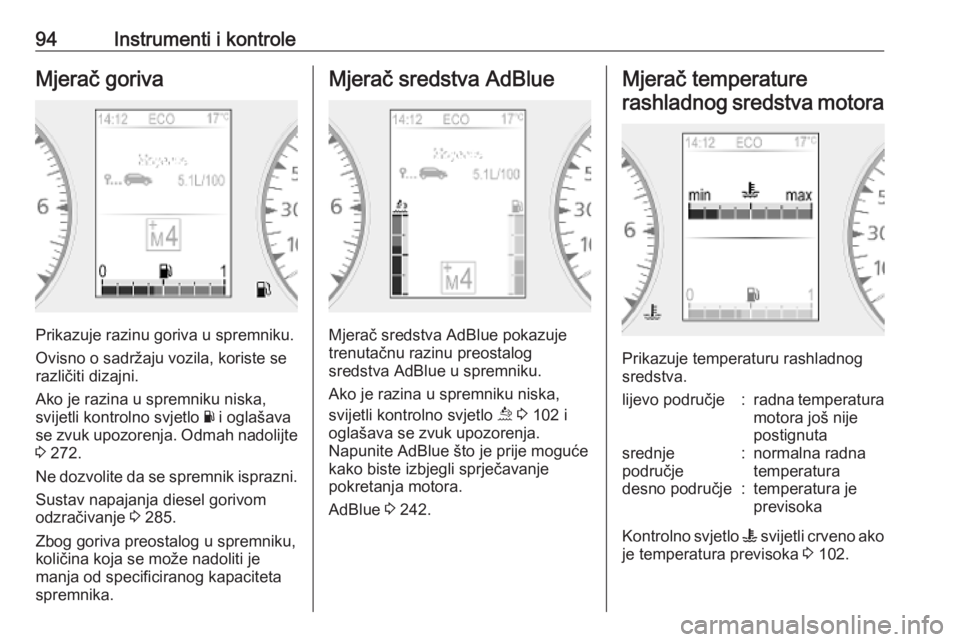

94Instrumenti i kontroleMjerač goriva
Prikazuje razinu goriva u spremniku.
Ovisno o sadržaju vozila, koriste se različiti dizajni.
Ako je razina u spremniku niska, svijetli kontrolno svjetlo Y i oglašava
se zvuk upozorenja. Odmah nadolijte
3 272.
Ne dozvolite da se spremnik isprazni.
Sustav napajanja diesel gorivom
odzračivanje 3 285.
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Mjerač sredstva AdBlue
Mjerač sredstva AdBlue pokazuje
trenutačnu razinu preostalog
sredstva AdBlue u spremniku.
Ako je razina u spremniku niska,
svijetli kontrolno svjetlo ú 3 102 i
oglašava se zvuk upozorenja.
Napunite AdBlue što je prije moguće
kako biste izbjegli sprječavanje
pokretanja motora.
AdBlue 3 242.
Mjerač temperature
rashladnog sredstva motora
Prikazuje temperaturu rashladnog
sredstva.
lijevo područje:radna temperatura
motora još nije
postignutasrednje
područje:normalna radna
temperaturadesno područje:temperatura je
previsoka
Kontrolno svjetlo W svijetli crveno ako
je temperatura previsoka 3 102.

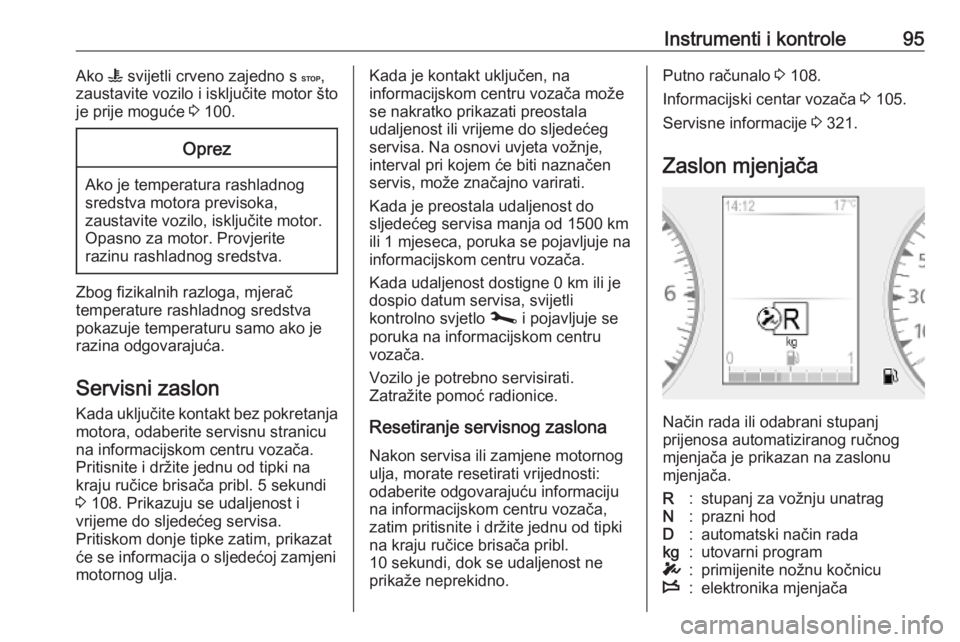

Instrumenti i kontrole95Ako W svijetli crveno zajedno s C,
zaustavite vozilo i isključite motor što je prije moguće 3 100.Oprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Zbog fizikalnih razloga, mjerač
temperature rashladnog sredstva
pokazuje temperaturu samo ako je
razina odgovarajuća.
Servisni zaslon Kada uključite kontakt bez pokretanja
motora, odaberite servisnu stranicu
na informacijskom centru vozača.
Pritisnite i držite jednu od tipki na
kraju ručice brisača pribl. 5 sekundi
3 108. Prikazuju se udaljenost i
vrijeme do sljedećeg servisa.
Pritiskom donje tipke zatim, prikazat
će se informacija o sljedećoj zamjeni
motornog ulja.
Kada je kontakt uključen, na
informacijskom centru vozača može
se nakratko prikazati preostala
udaljenost ili vrijeme do sljedećeg
servisa. Na osnovi uvjeta vožnje,
interval pri kojem će biti naznačen
servis, može značajno varirati.
Kada je preostala udaljenost do
sljedećeg servisa manja od 1500 km
ili 1 mjeseca, poruka se pojavljuje na
informacijskom centru vozača.
Kada udaljenost dostigne 0 km ili je
dospio datum servisa, svijetli
kontrolno svjetlo j i pojavljuje se
poruka na informacijskom centru vozača.
Vozilo je potrebno servisirati.
Zatražite pomoć radionice.
Resetiranje servisnog zaslona Nakon servisa ili zamjene motornog
ulja, morate resetirati vrijednosti:
odaberite odgovarajuću informaciju
na informacijskom centru vozača,
zatim pritisnite i držite jednu od tipki
na kraju ručice brisača pribl.
10 sekundi, dok se udaljenost ne
prikaže neprekidno.Putno računalo 3 108.
Informacijski centar vozača 3 105.
Servisne informacije 3 321.
Zaslon mjenjača
Način rada ili odabrani stupanj
prijenosa automatiziranog ručnog
mjenjača je prikazan na zaslonu
mjenjača.
R:stupanj za vožnju unatragN:prazni hodD:automatski način radakg:utovarni programT:primijenite nožnu kočnicuW:elektronika mjenjača

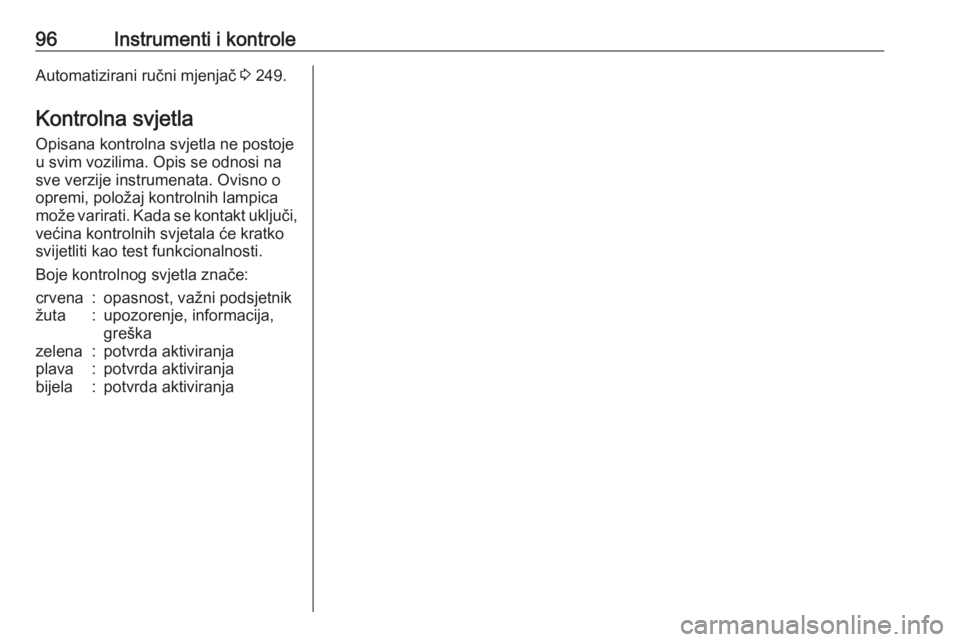

96Instrumenti i kontroleAutomatizirani ručni mjenjač 3 249.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampica
može varirati. Kada se kontakt uključi,
većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja

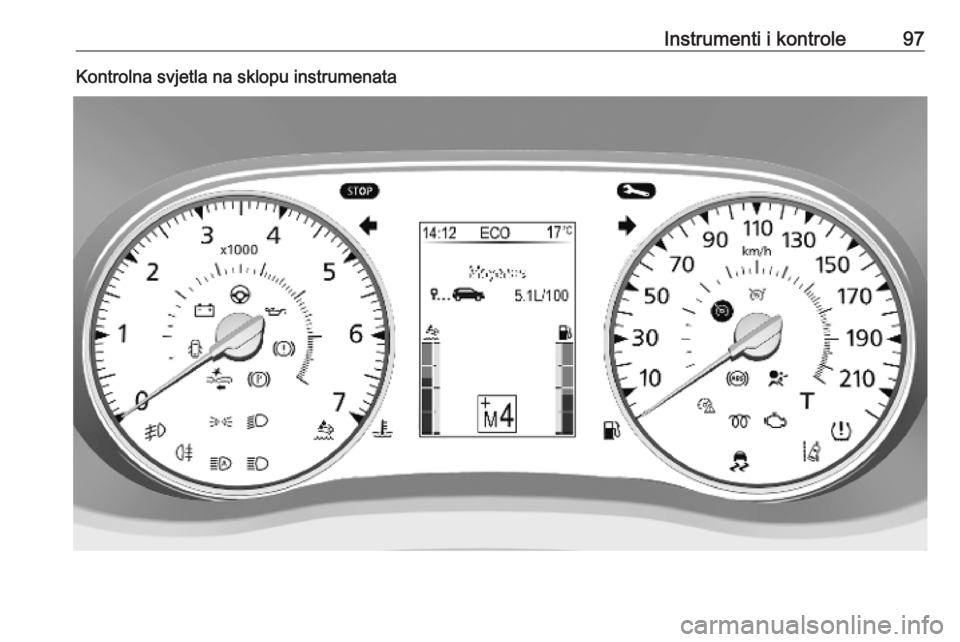

Instrumenti i kontrole97Kontrolna svjetla na sklopu instrumenata

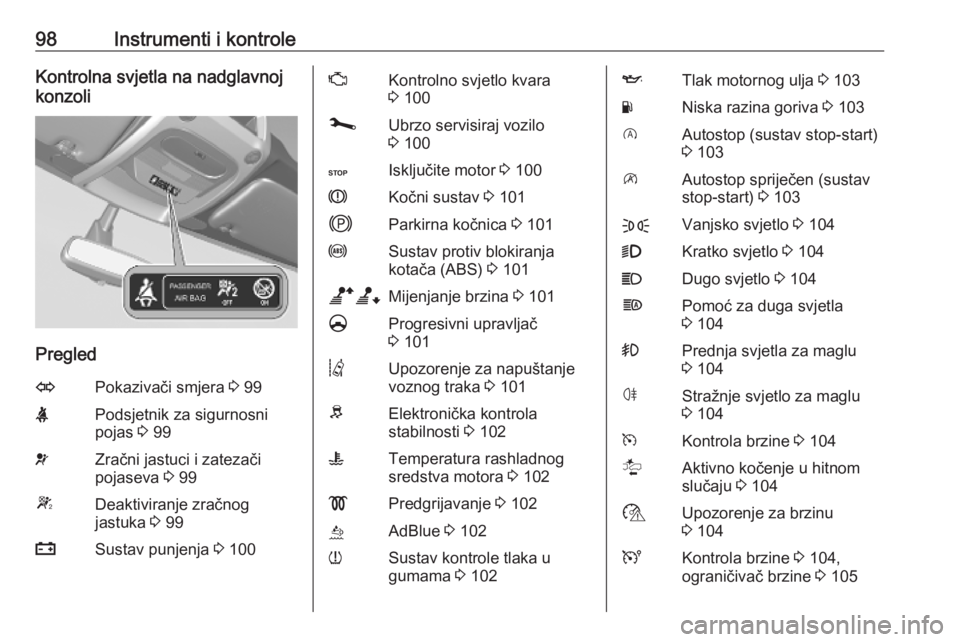

98Instrumenti i kontroleKontrolna svjetla na nadglavnoj
konzoli
Pregled
OPokazivači smjera 3 99XPodsjetnik za sigurnosni
pojas 3 99vZračni jastuci i zatezači
pojaseva 3 99WDeaktiviranje zračnog
jastuka 3 99pSustav punjenja 3 100ZKontrolno svjetlo kvara
3 100jUbrzo servisiraj vozilo
3 100CIsključite motor 3 100RKočni sustav 3 101jParkirna kočnica 3 101uSustav protiv blokiranja
kotača (ABS) 3 101baMijenjanje brzina 3 101§Progresivni upravljač
3 101QUpozorenje za napuštanje
voznog traka 3 101RElektronička kontrola
stabilnosti 3 102WTemperatura rashladnog
sredstva motora 3 102!Predgrijavanje 3 102úAdBlue 3 102wSustav kontrole tlaka u
gumama 3 102ITlak motornog ulja 3 103YNiska razina goriva 3 103DAutostop (sustav stop-start)
3 103\Autostop spriječen (sustav
stop-start) 3 103FVanjsko svjetlo 3 1049Kratko svjetlo 3 104CDugo svjetlo 3 104fPomoć za duga svjetla
3 104>Prednja svjetla za maglu
3 104øStražnje svjetlo za maglu
3 104mKontrola brzine 3 104lAktivno kočenje u hitnom
slučaju 3 104$Upozorenje za brzinu
3 104UKontrola brzine 3 104,
ograničivač brzine 3 105
