OPEL MOVANO_B 2020 Uporabniški priročnik

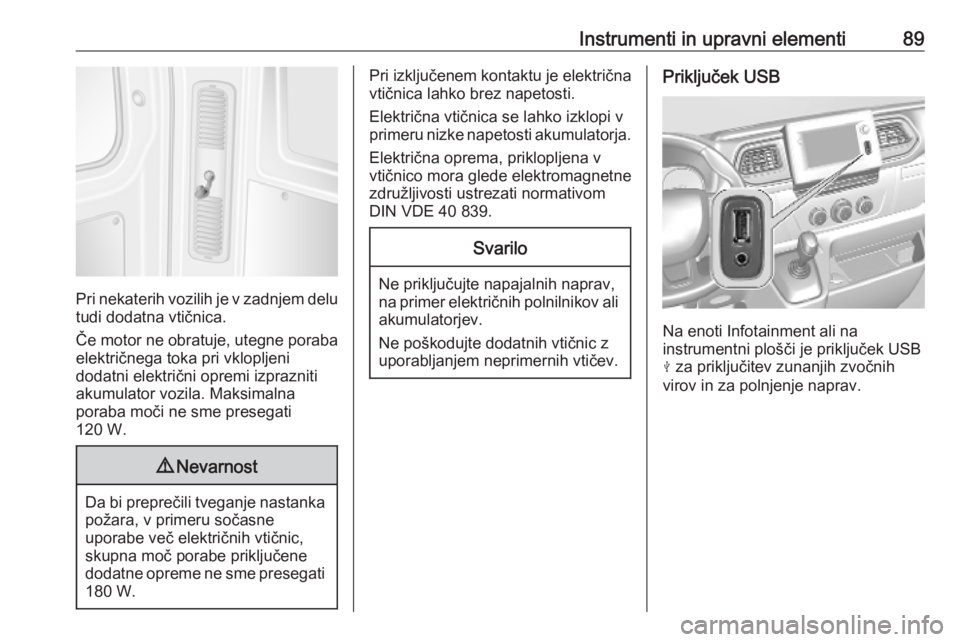

Instrumenti in upravni elementi89
Pri nekaterih vozilih je v zadnjem delutudi dodatna vtičnica.
Če motor ne obratuje, utegne poraba električnega toka pri vklopljeni
dodatni električni opremi izprazniti
akumulator vozila. Maksimalna
poraba moči ne sme presegati
120 W.
9 Nevarnost
Da bi preprečili tveganje nastanka
požara, v primeru sočasne
uporabe več električnih vtičnic,
skupna moč porabe priključene
dodatne opreme ne sme presegati 180 W.
Pri izključenem kontaktu je električna
vtičnica lahko brez napetosti.
Električna vtičnica se lahko izklopi v
primeru nizke napetosti akumulatorja.
Električna oprema, priklopljena v
vtičnico mora glede elektromagnetne
združljivosti ustrezati normativom
DIN VDE 40 839.Svarilo
Ne priključujte napajalnih naprav,
na primer električnih polnilnikov ali akumulatorjev.
Ne poškodujte dodatnih vtičnic z
uporabljanjem neprimernih vtičev.
Priključek USB
Na enoti Infotainment ali na
instrumentni plošči je priključek USB
M za priključitev zunanjih zvočnih
virov in za polnjenje naprav.

90Instrumenti in upravni elementi
Opomba
Vtičnice morajo biti vedno čiste in
suhe.
Priključek AUX, reža za SD-kartico -
glejte navodila za uporabo
Infotainment sistema.
Induktivno polnjenje
9 Opozorilo
Induktivno polnjenje lahko vpliva
na delovanje srčnih
spodbujevalnikov ali drugih
medicinskih naprav. Pred uporabo induktivnega polnilnika se po
potrebi posvetujte z zdravnikom.9 Opozorilo
Pred polnjenjem mobilne naprave
odstranite morebitne kovinske
predmete iz polnilnika, saj se ti
predmeti lahko močno segrejejo.
Za polnjenje naprave mora biti vžig
vključen.
Za polnjenje mobilne naprave:
1. Odstranite vse predmete iz polnilnika.
2. Postavite mobilno napravo na polnilnik v prostoru za spravljanje,
tako da bo zaslon na zgornji
strani.
Stanje polnjenja je lahko prikazano
na informacijskem zaslonu.
Mobilne naprave, ki so združljivi s
standardom PMA ali Qi, je mogoče
polniti brezžično.
Nekatere mobilne naprave
potrebujejo hrbtni pokrov z vgrajeno
tuljavo ali dodatni ovitek, ki omogoča
induktivno polnjenje.
Ovitek mobilne naprave lahko vpliva
na induktivno polnjenje.
Če se mobilna naprava ne polni
pravilno, jo obrnite za 180° in jo znova
položite na pripomoček za polnjenje.

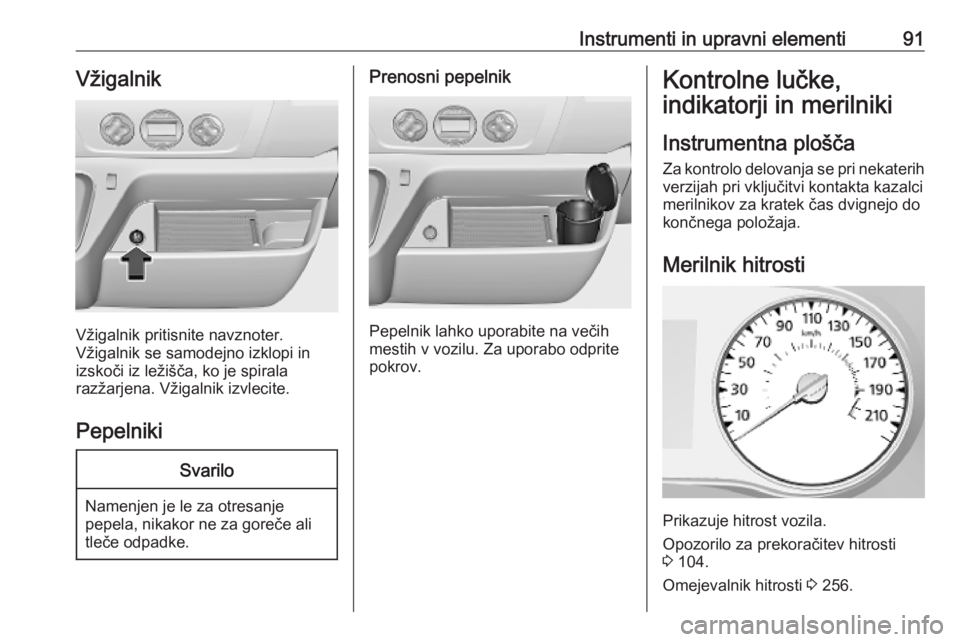

Instrumenti in upravni elementi91Vžigalnik
Vžigalnik pritisnite navznoter.
Vžigalnik se samodejno izklopi in
izskoči iz ležišča, ko je spirala
razžarjena. Vžigalnik izvlecite.
Pepelniki
Svarilo
Namenjen je le za otresanje
pepela, nikakor ne za goreče ali
tleče odpadke.
Prenosni pepelnik
Pepelnik lahko uporabite na večih
mestih v vozilu. Za uporabo odprite
pokrov.
Kontrolne lučke,
indikatorji in merilniki
Instrumentna plošča Za kontrolo delovanja se pri nekaterih
verzijah pri vključitvi kontakta kazalci
merilnikov za kratek čas dvignejo do
končnega položaja.
Merilnik hitrosti
Prikazuje hitrost vozila.
Opozorilo za prekoračitev hitrosti
3 104.
Omejevalnik hitrosti 3 256.

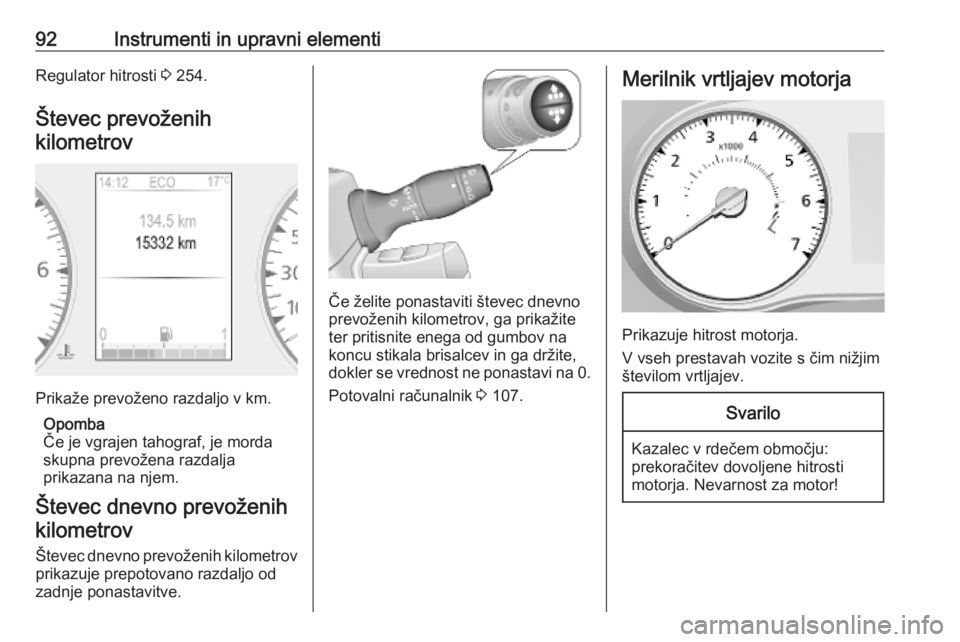

92Instrumenti in upravni elementiRegulator hitrosti 3 254.
Števec prevoženih kilometrov
Prikaže prevoženo razdaljo v km.
Opomba
Če je vgrajen tahograf, je morda
skupna prevožena razdalja
prikazana na njem.
Števec dnevno prevoženih kilometrov
Števec dnevno prevoženih kilometrov prikazuje prepotovano razdaljo odzadnje ponastavitve.
Če želite ponastaviti števec dnevno
prevoženih kilometrov, ga prikažite
ter pritisnite enega od gumbov na
koncu stikala brisalcev in ga držite,
dokler se vrednost ne ponastavi na 0.
Potovalni računalnik 3 107.
Merilnik vrtljajev motorja
Prikazuje hitrost motorja.
V vseh prestavah vozite s čim nižjim
številom vrtljajev.
Svarilo
Kazalec v rdečem območju:
prekoračitev dovoljene hitrosti
motorja. Nevarnost za motor!

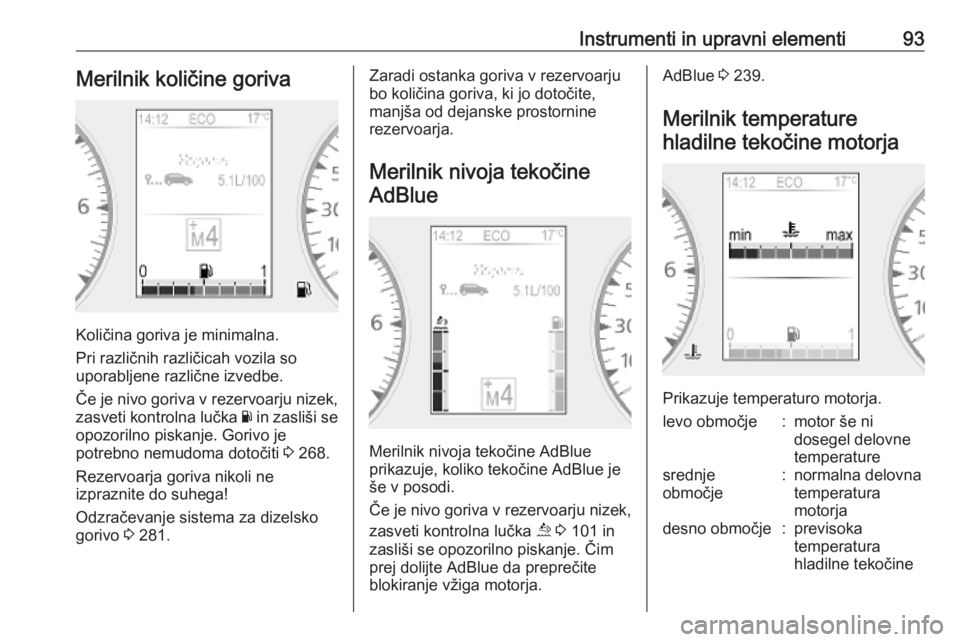

Instrumenti in upravni elementi93Merilnik količine goriva
Količina goriva je minimalna.
Pri različnih različicah vozila so
uporabljene različne izvedbe.
Če je nivo goriva v rezervoarju nizek,
zasveti kontrolna lučka Y in zasliši se
opozorilno piskanje. Gorivo je
potrebno nemudoma dotočiti 3 268.
Rezervoarja goriva nikoli ne
izpraznite do suhega!
Odzračevanje sistema za dizelsko
gorivo 3 281.
Zaradi ostanka goriva v rezervoarju
bo količina goriva, ki jo dotočite,
manjša od dejanske prostornine
rezervoarja.
Merilnik nivoja tekočineAdBlue
Merilnik nivoja tekočine AdBlue
prikazuje, koliko tekočine AdBlue je
še v posodi.
Če je nivo goriva v rezervoarju nizek,
zasveti kontrolna lučka ú 3 101 in
zasliši se opozorilno piskanje. Čim
prej dolijte AdBlue da preprečite
blokiranje vžiga motorja.
AdBlue 3 239.
Merilnik temperature hladilne tekočine motorja
Prikazuje temperaturo motorja.
levo območje:motor še ni
dosegel delovne
temperaturesrednje
območje:normalna delovna
temperatura
motorjadesno območje:previsoka
temperatura
hladilne tekočine

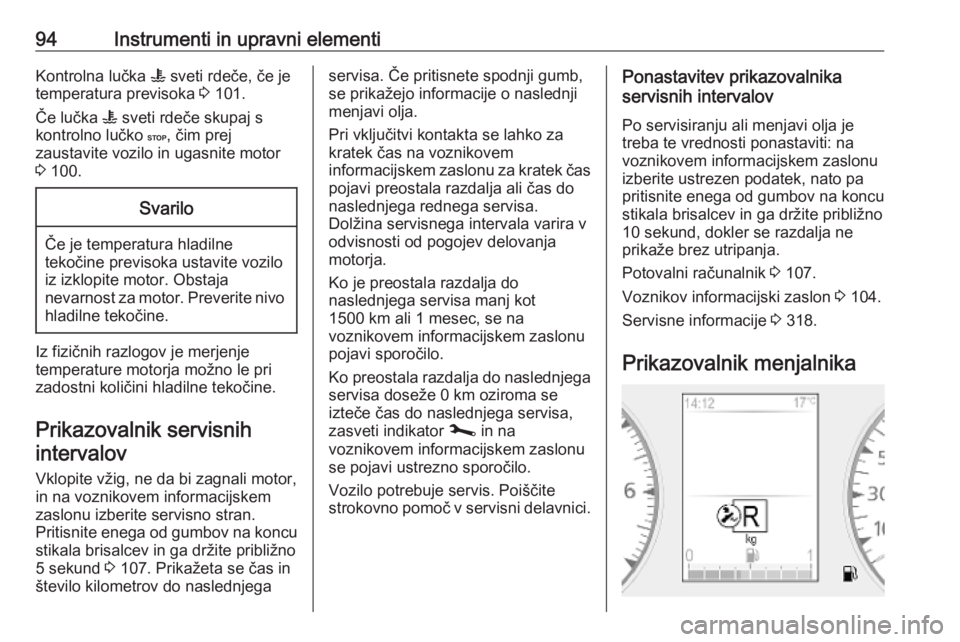

94Instrumenti in upravni elementiKontrolna lučka W sveti rdeče, če je
temperatura previsoka 3 101.
Če lučka W sveti rdeče skupaj s
kontrolno lučko C, čim prej
zaustavite vozilo in ugasnite motor
3 100.Svarilo
Če je temperatura hladilne
tekočine previsoka ustavite vozilo
iz izklopite motor. Obstaja
nevarnost za motor. Preverite nivo hladilne tekočine.
Iz fizičnih razlogov je merjenje
temperature motorja možno le pri
zadostni količini hladilne tekočine.
Prikazovalnik servisnih intervalov
Vklopite vžig, ne da bi zagnali motor,
in na voznikovem informacijskem
zaslonu izberite servisno stran.
Pritisnite enega od gumbov na koncu
stikala brisalcev in ga držite približno
5 sekund 3 107. Prikažeta se čas in
število kilometrov do naslednjega
servisa. Če pritisnete spodnji gumb,
se prikažejo informacije o naslednji
menjavi olja.
Pri vključitvi kontakta se lahko za kratek čas na voznikovem
informacijskem zaslonu za kratek čas pojavi preostala razdalja ali čas do
naslednjega rednega servisa.
Dolžina servisnega intervala varira v
odvisnosti od pogojev delovanja
motorja.
Ko je preostala razdalja do
naslednjega servisa manj kot
1500 km ali 1 mesec, se na
voznikovem informacijskem zaslonu
pojavi sporočilo.
Ko preostala razdalja do naslednjega
servisa doseže 0 km oziroma se
izteče čas do naslednjega servisa,
zasveti indikator j in na
voznikovem informacijskem zaslonu
se pojavi ustrezno sporočilo.
Vozilo potrebuje servis. Poiščite
strokovno pomoč v servisni delavnici.Ponastavitev prikazovalnika
servisnih intervalov
Po servisiranju ali menjavi olja je
treba te vrednosti ponastaviti: na
voznikovem informacijskem zaslonu
izberite ustrezen podatek, nato pa
pritisnite enega od gumbov na koncu
stikala brisalcev in ga držite približno
10 sekund, dokler se razdalja ne
prikaže brez utripanja.
Potovalni računalnik 3 107.
Voznikov informacijski zaslon 3 104.
Servisne informacije 3 318.
Prikazovalnik menjalnika

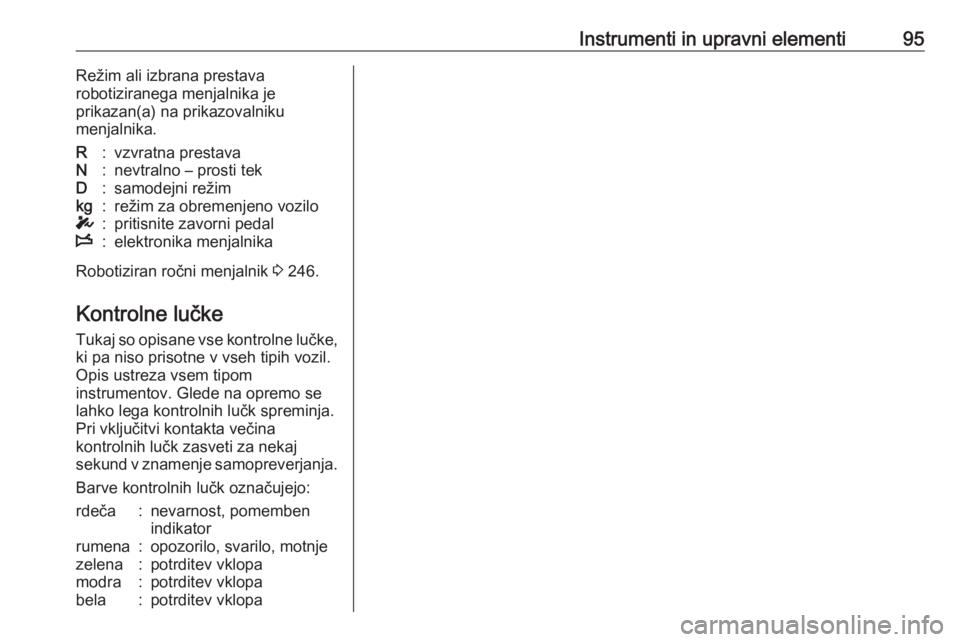

Instrumenti in upravni elementi95Režim ali izbrana prestava
robotiziranega menjalnika je
prikazan(a) na prikazovalniku
menjalnika.R:vzvratna prestavaN:nevtralno – prosti tekD:samodejni režimkg:režim za obremenjeno voziloT:pritisnite zavorni pedalW:elektronika menjalnika
Robotiziran ročni menjalnik 3 246.
Kontrolne lučke
Tukaj so opisane vse kontrolne lučke, ki pa niso prisotne v vseh tipih vozil.
Opis ustreza vsem tipom
instrumentov. Glede na opremo se
lahko lega kontrolnih lučk spreminja.
Pri vključitvi kontakta večina
kontrolnih lučk zasveti za nekaj
sekund v znamenje samopreverjanja.
Barve kontrolnih lučk označujejo:
rdeča:nevarnost, pomemben
indikatorrumena:opozorilo, svarilo, motnjezelena:potrditev vklopamodra:potrditev vklopabela:potrditev vklopa

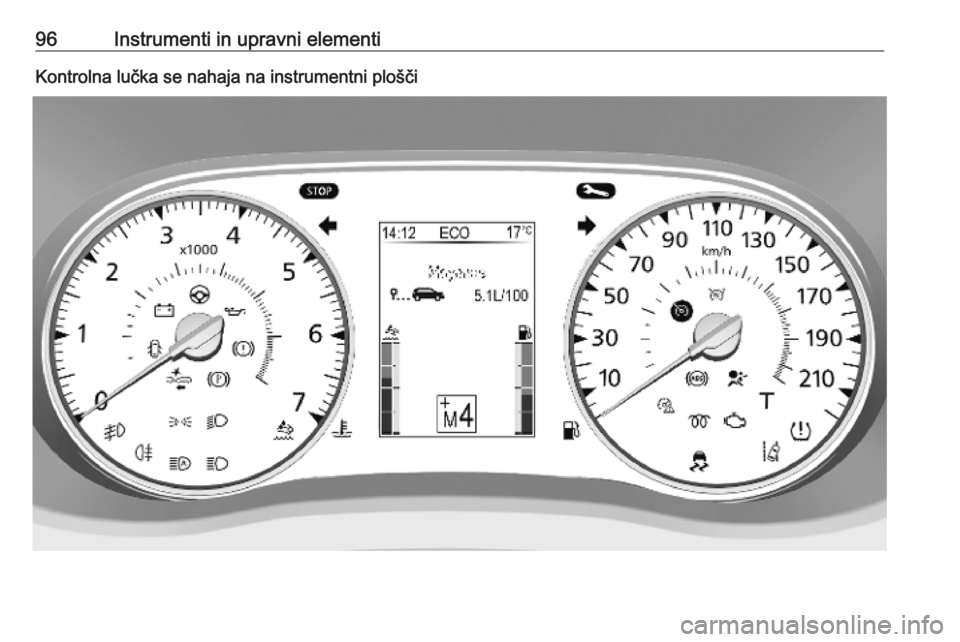

96Instrumenti in upravni elementiKontrolna lučka se nahaja na instrumentni plošči

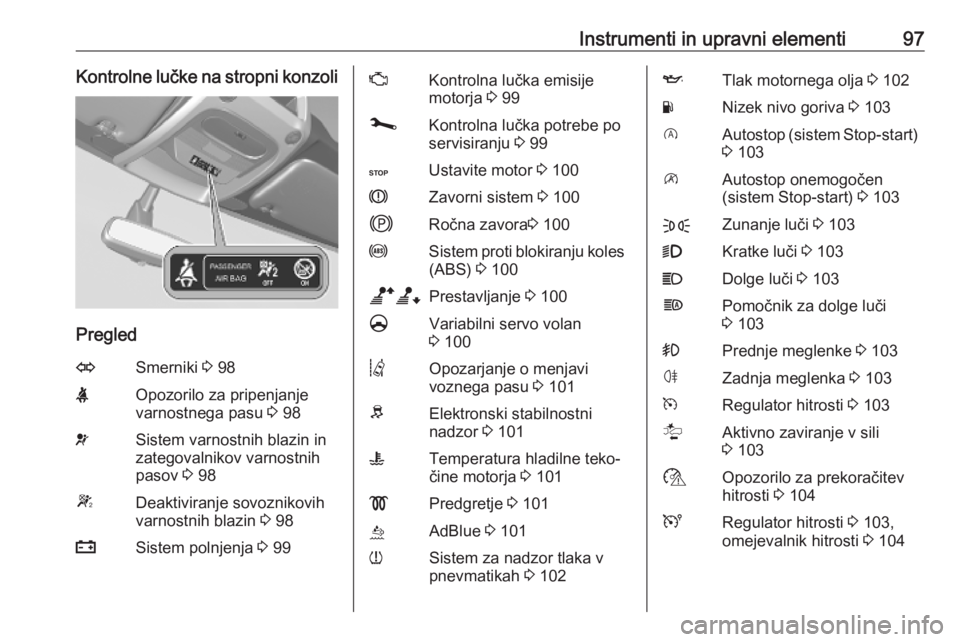

Instrumenti in upravni elementi97Kontrolne lučke na stropni konzoli
Pregled
OSmerniki 3 98XOpozorilo za pripenjanje
varnostnega pasu 3 98vSistem varnostnih blazin in
zategovalnikov varnostnih
pasov 3 98WDeaktiviranje sovoznikovih
varnostnih blazin 3 98pSistem polnjenja 3 99ZKontrolna lučka emisije
motorja 3 99jKontrolna lučka potrebe po
servisiranju 3 99CUstavite motor 3 100RZavorni sistem 3 100jRočna zavora 3 100uSistem proti blokiranju koles
(ABS) 3 100baPrestavljanje 3 100§Variabilni servo volan
3 100QOpozarjanje o menjavi
voznega pasu 3 101RElektronski stabilnostni
nadzor 3 101WTemperatura hladilne teko‐
čine motorja 3 101!Predgretje 3 101úAdBlue 3 101wSistem za nadzor tlaka v
pnevmatikah 3 102ITlak motornega olja 3 102YNizek nivo goriva 3 103DAutostop (sistem Stop-start)
3 103\Autostop onemogočen
(sistem Stop-start) 3 103FZunanje luči 3 1039Kratke luči 3 103CDolge luči 3 103fPomočnik za dolge luči
3 103>Prednje meglenke 3 103øZadnja meglenka 3 103mRegulator hitrosti 3 103lAktivno zaviranje v sili
3 103$Opozorilo za prekoračitev
hitrosti 3 104URegulator hitrosti 3 103,
omejevalnik hitrosti 3 104

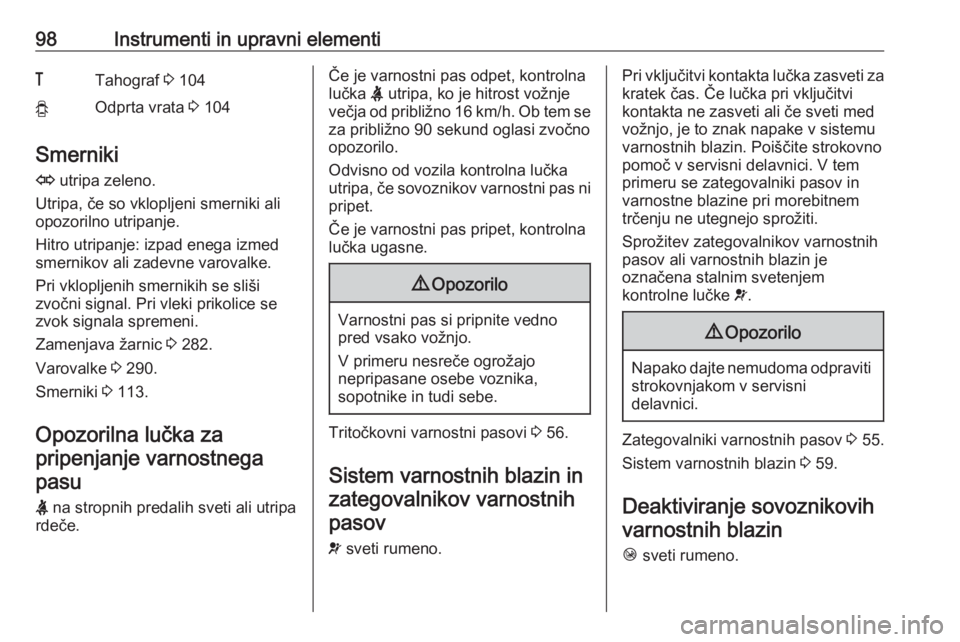

98Instrumenti in upravni elementi&Tahograf 3 104yOdprta vrata 3 104
Smerniki
O utripa zeleno.
Utripa, če so vklopljeni smerniki ali opozorilno utripanje.
Hitro utripanje: izpad enega izmed
smernikov ali zadevne varovalke.
Pri vklopljenih smernikih se sliši
zvočni signal. Pri vleki prikolice se
zvok signala spremeni.
Zamenjava žarnic 3 282.
Varovalke 3 290.
Smerniki 3 113.
Opozorilna lučka za pripenjanje varnostnega
pasu
X na stropnih predalih sveti ali utripa
rdeče.
Če je varnostni pas odpet, kontrolna
lučka X utripa, ko je hitrost vožnje
večja od približno 16 km/h. Ob tem se
za približno 90 sekund oglasi zvočno
opozorilo.
Odvisno od vozila kontrolna lučka
utripa, če sovoznikov varnostni pas ni pripet.
Če je varnostni pas pripet, kontrolna
lučka ugasne.9 Opozorilo
Varnostni pas si pripnite vedno
pred vsako vožnjo.
V primeru nesreče ogrožajo
nepripasane osebe voznika,
sopotnike in tudi sebe.
Tritočkovni varnostni pasovi 3 56.
Sistem varnostnih blazin in zategovalnikov varnostnihpasov
v sveti rumeno.
Pri vključitvi kontakta lučka zasveti za
kratek čas. Če lučka pri vključitvi
kontakta ne zasveti ali če sveti med
vožnjo, je to znak napake v sistemu
varnostnih blazin. Poiščite strokovno
pomoč v servisni delavnici. V tem
primeru se zategovalniki pasov in
varnostne blazine pri morebitnem
trčenju ne utegnejo sprožiti.
Sprožitev zategovalnikov varnostnih
pasov ali varnostnih blazin je
označena stalnim svetenjem
kontrolne lučke v.9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Zategovalniki varnostnih pasov 3 55.
Sistem varnostnih blazin 3 59.
Deaktiviranje sovoznikovih varnostnih blazin
Ó sveti rumeno.
