Pielęgnacja samochodu129Pokrywa silnikaOtwieranie
Pociągnąć dźwignię zwalniającą i
ustawić ją z powrotem w położeniu
wyjściowym.
Następnie pociągnąć zapadkę
blokującą i otworzyć pokrywę.
Podeprzeć pokrywę komory silnika
wspornikiem.
Zamykanie
Przed zamknięciem pokrywy wcisnąć jej wspornik w uchwyt.
Opuścić pokrywę tak, aby się
zatrzasnęła. Sprawdzić, czy pokrywa
komory silnika została zablokowana
we właściwym położeniu.
Olej silnikowy
W celu ochrony silnika zalecane są
regularne, ręczne kontrole poziomu oleju silnikowego.
Należy stosować wyłącznie oleje o
odpowiednich parametrach.
Zalecane płyny i środki smarne
3 164.
Kontrolę należy przeprowadzać po
zaparkowaniu samochodu na
płaskim, poziomym podłożu. Ponadto
silnik musi być rozgrzany do
temperatury roboczej i wyłączony od
co najmniej 10 minut.
Wyciągnąć wskaźnik poziomu oleju,
wytrzeć go do czysta, wsunąć go aż
do wysokości ogranicznika na

130Pielęgnacja samochodu
uchwycie, po czym ponownie
wyciągnąć i sprawdzić poziom oleju
silnikowego.Przestroga
Za utrzymanie w silniku
prawidłowego poziomu oleju o
odpowiedniej jakości odpowiada
właściciel samochodu.
W zależności od typu silnika
stosowane są różne rodzaje
wskaźników poziomu oleju. Na
kolejnych rysunkach pokazano
sposób sprawdzania i uzupełniania
poziomu oleju silnikowego,
odpowiednio w silnikach
benzynowych i wysokoprężnych.
W silnikach typu F9Q wskaźnik
poziomu oleju jest zintegrowana z
korkiem wlewu, który należy odkręcić, obracając w lewo.
W silnikach M9R obrócić korek w
lewo, wyciągnąć wskaźnik, wytrzeć
do sucha i ponownie wsunąć do
końca.
Jeśli poziom oleju zbliżył się do
oznaczenia A na wskaźniku, dolać
oleju.
Przestroga
Nie wolno dopuścić, by poziom
oleju silnikowego spadł poniżej
poziomu minimalnego!

Pielęgnacja samochodu131
Zaleca się stosowanie oleju tej samej
klasy, jaką posiada olej, który już
znajduje się w silniku.
Poziom oleju nie może przekraczać
oznaczenia B na wskaźniku.
Przestroga
Nadmierna ilość oleju musi zostać
spuszczona lub wypompowana.
W przypadku silników typu F9Q
używać lejka przechowywanego w
przedniej części komory silnika,
zapobiegającego rozlewaniu oleju.
W celu wyjęcia lejka odchylić
plastikowy języczek.Zdjąć korki wlewu i włożyć lejek w
otwór wlewowy.
Założyć korki, po czym umieścić lejek
w przeznaczonym dla niego miejscu.
Zużycie oleju silnikowego stabilizuje
się zazwyczaj po przejechaniu kilku
tysięcy kilometrów. Dopiero wówczas można ustalić jego rzeczywisty
poziom.
Jeśli zużycie oleju po takim okresie
docierania przekroczy 0,5 litra na
1000 km, należy zwrócić się do
warsztatu.
Pojemności 3 179, wskaźnik
poziomu oleju silnikowego 3 72.

132Pielęgnacja samochodu
Założyć i dokręcić korek wlewu.Filtr powietrza silnika
Wskaźnik dopływu powietrza do silnika
Niektóre modele samochodu
wyposażone są we wskaźnik
sygnalizujący ograniczenie dopływu
powietrza do silnika, umieszczony w
układzie ssania.
Brak znacz‐ nika=Bez ograniczeńCzerwony
znacznik=Ograniczenie
dopływu powietrzaJeśli czerwony znacznik jest
widoczny przy pracującym silniku,
należy zwrócić się do warsztatu.
Płyn chłodzący silnika
Zastosowany płyn chłodzący
charakteryzuje się
mrozoodpornością na poziomie około
-28 °C.Przestroga
Używać tylko płynów
niskokrzepliwych przeznaczonych dla tego modelu samochodu.
Poziom płynu chłodzącego
Przestroga
Zbyt niski poziom płynu
chłodzącego może spowodować
uszkodzenie silnika.
Poziom zimnego płynu chłodzącego
powinien sięgać powyżej oznaczenia
MIN . W razie potrzeby dolać
odpowiednią ilość płynu.
9 Ostrzeżenie
Przed odkręceniem korka wlewu
należy poczekać, aż silnik
ostygnie. Ostrożnie odkręcić
korek, tak aby stopniowo uwolnić
nagromadzone ciśnienie.
Dolać płynu niskokrzepliwego. W
przypadku braku takiego płynu dolać zwykłej lub destylowanej wody.

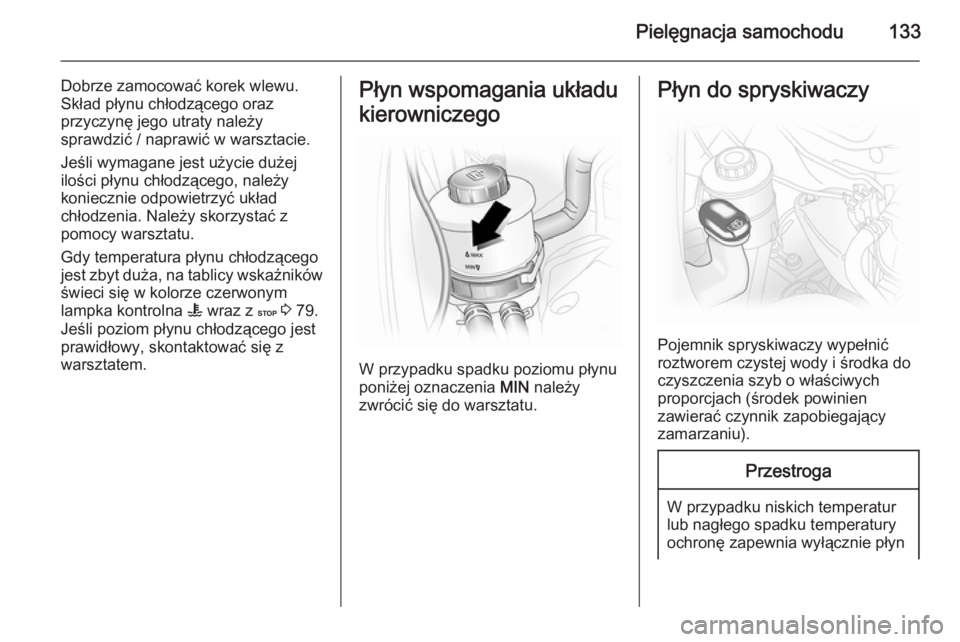

Pielęgnacja samochodu133
Dobrze zamocować korek wlewu.
Skład płynu chłodzącego oraz
przyczynę jego utraty należy
sprawdzić / naprawić w warsztacie.
Jeśli wymagane jest użycie dużej
ilości płynu chłodzącego, należy
koniecznie odpowietrzyć układ
chłodzenia. Należy skorzystać z
pomocy warsztatu.
Gdy temperatura płynu chłodzącego
jest zbyt duża, na tablicy wskaźników
świeci się w kolorze czerwonym
lampka kontrolna W wraz z C 3 79.
Jeśli poziom płynu chłodzącego jest
prawidłowy, skontaktować się z
warsztatem.Płyn wspomagania układu
kierowniczego
W przypadku spadku poziomu płynu
poniżej oznaczenia MIN należy
zwrócić się do warsztatu.
Płyn do spryskiwaczy
Pojemnik spryskiwaczy wypełnić
roztworem czystej wody i środka do
czyszczenia szyb o właściwych
proporcjach (środek powinien
zawierać czynnik zapobiegający
zamarzaniu).
Przestroga
W przypadku niskich temperatur
lub nagłego spadku temperatury
ochronę zapewnia wyłącznie płyn

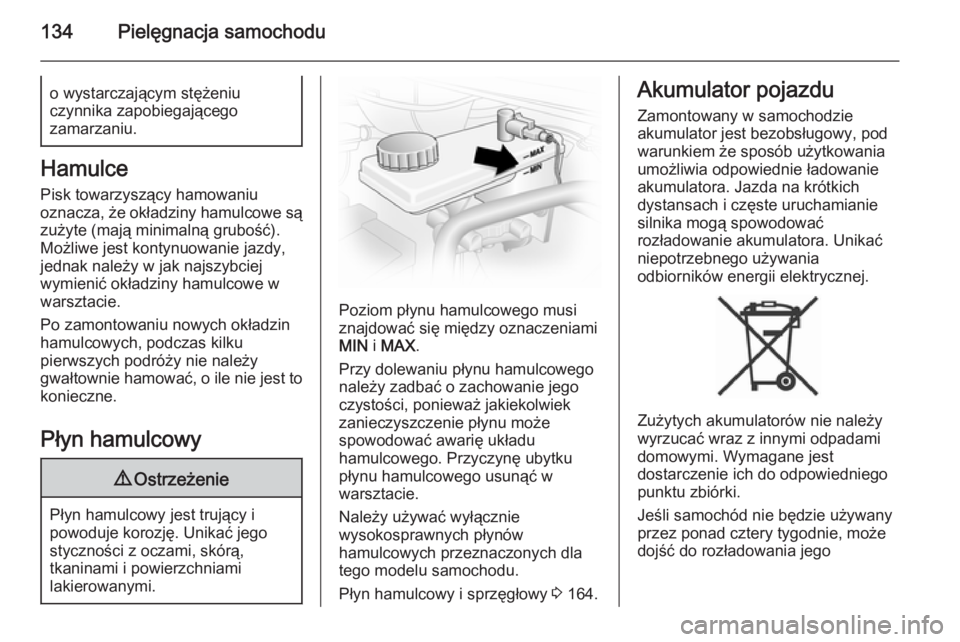

134Pielęgnacja samochoduo wystarczającym stężeniu
czynnika zapobiegającego
zamarzaniu.
Hamulce
Pisk towarzyszący hamowaniu
oznacza, że okładziny hamulcowe są
zużyte (mają minimalną grubość).
Możliwe jest kontynuowanie jazdy,
jednak należy w jak najszybciej
wymienić okładziny hamulcowe w
warsztacie.
Po zamontowaniu nowych okładzin
hamulcowych, podczas kilku
pierwszych podróży nie należy
gwałtownie hamować, o ile nie jest to
konieczne.
Płyn hamulcowy
9 Ostrzeżenie
Płyn hamulcowy jest trujący i
powoduje korozję. Unikać jego
styczności z oczami, skórą,
tkaninami i powierzchniami
lakierowanymi.
Poziom płynu hamulcowego musi znajdować się między oznaczeniamiMIN i MAX .
Przy dolewaniu płynu hamulcowego
należy zadbać o zachowanie jego
czystości, ponieważ jakiekolwiek
zanieczyszczenie płynu może
spowodować awarię układu
hamulcowego. Przyczynę ubytku
płynu hamulcowego usunąć w
warsztacie.
Należy używać wyłącznie
wysokosprawnych płynów
hamulcowych przeznaczonych dla
tego modelu samochodu.
Płyn hamulcowy i sprzęgłowy 3 164.
Akumulator pojazdu
Zamontowany w samochodzie
akumulator jest bezobsługowy, pod
warunkiem że sposób użytkowania
umożliwia odpowiednie ładowanie
akumulatora. Jazda na krótkich
dystansach i częste uruchamianie
silnika mogą spowodować
rozładowanie akumulatora. Unikać
niepotrzebnego używania
odbiorników energii elektrycznej.
Zużytych akumulatorów nie należy
wyrzucać wraz z innymi odpadami
domowymi. Wymagane jest
dostarczenie ich do odpowiedniego
punktu zbiórki.
Jeśli samochód nie będzie używany
przez ponad cztery tygodnie, może
dojść do rozładowania jego

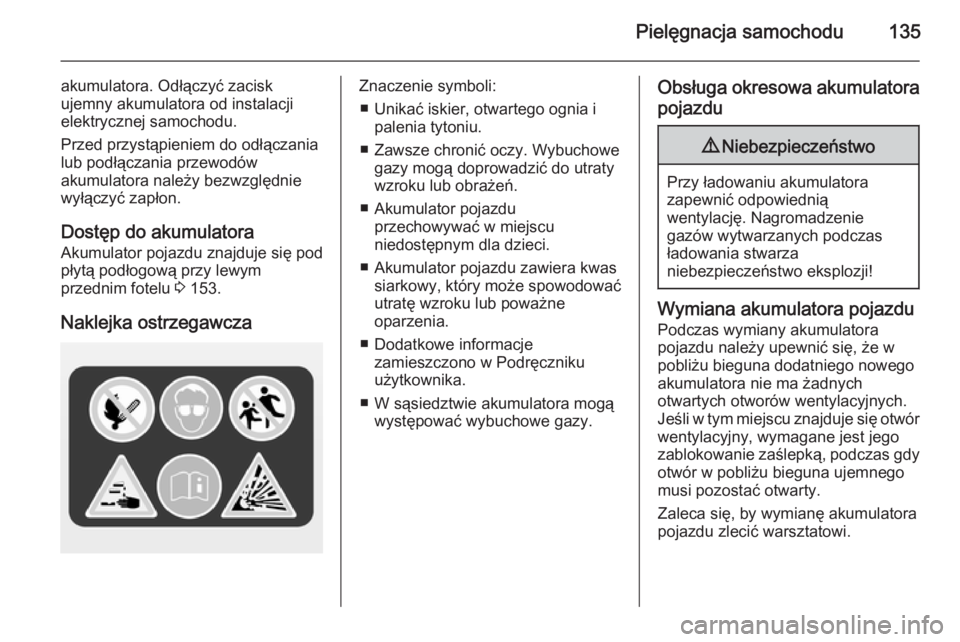

Pielęgnacja samochodu135
akumulatora. Odłączyć zacisk
ujemny akumulatora od instalacji
elektrycznej samochodu.
Przed przystąpieniem do odłączania
lub podłączania przewodów
akumulatora należy bezwzględnie
wyłączyć zapłon.
Dostęp do akumulatora
Akumulator pojazdu znajduje się pod
płytą podłogową przy lewym
przednim fotelu 3 153.
Naklejka ostrzegawczaZnaczenie symboli: ■ Unikać iskier, otwartego ognia i palenia tytoniu.
■ Zawsze chronić oczy. Wybuchowe gazy mogą doprowadzić do utraty
wzroku lub obrażeń.
■ Akumulator pojazdu przechowywać w miejscu
niedostępnym dla dzieci.
■ Akumulator pojazdu zawiera kwas siarkowy, który może spowodować
utratę wzroku lub poważne
oparzenia.
■ Dodatkowe informacje zamieszczono w Podręczniku
użytkownika.
■ W sąsiedztwie akumulatora mogą występować wybuchowe gazy.Obsługa okresowa akumulatora
pojazdu9 Niebezpieczeństwo
Przy ładowaniu akumulatora
zapewnić odpowiednią
wentylację. Nagromadzenie
gazów wytwarzanych podczas
ładowania stwarza
niebezpieczeństwo eksplozji!
Wymiana akumulatora pojazdu
Podczas wymiany akumulatora
pojazdu należy upewnić się, że w
pobliżu bieguna dodatniego nowego
akumulatora nie ma żadnych
otwartych otworów wentylacyjnych.
Jeśli w tym miejscu znajduje się otwór wentylacyjny, wymagane jest jego
zablokowanie zaślepką, podczas gdy otwór w pobliżu bieguna ujemnego
musi pozostać otwarty.
Zaleca się, by wymianę akumulatora
pojazdu zlecić warsztatowi.

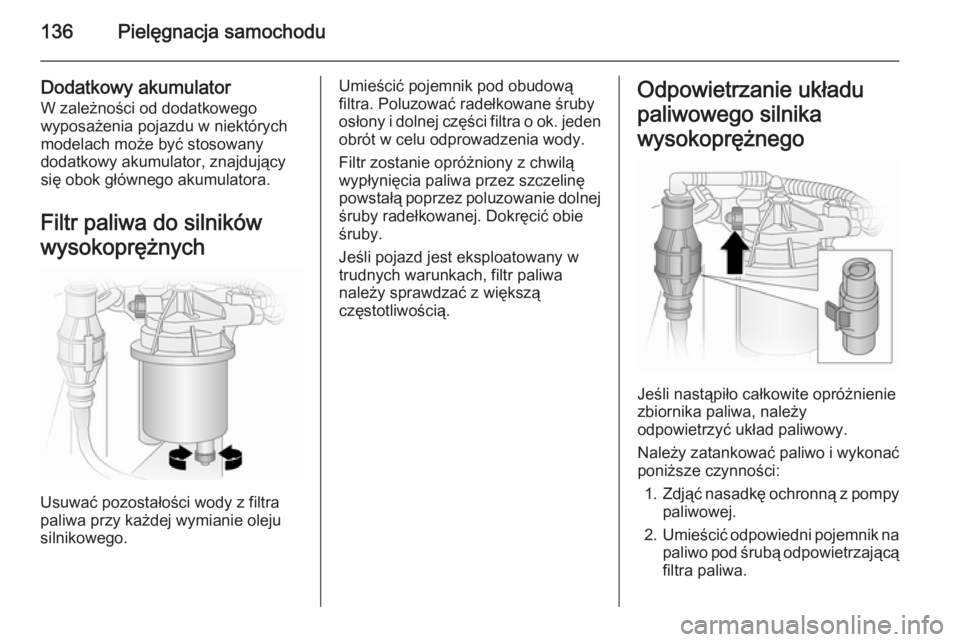

136Pielęgnacja samochodu
Dodatkowy akumulatorW zależności od dodatkowego
wyposażenia pojazdu w niektórych
modelach może być stosowany
dodatkowy akumulator, znajdujący
się obok głównego akumulatora.
Filtr paliwa do silników
wysokoprężnych
Usuwać pozostałości wody z filtra
paliwa przy każdej wymianie oleju
silnikowego.
Umieścić pojemnik pod obudową
filtra. Poluzować radełkowane śruby
osłony i dolnej części filtra o ok. jeden
obrót w celu odprowadzenia wody.
Filtr zostanie opróżniony z chwilą
wypłynięcia paliwa przez szczelinę
powstałą poprzez poluzowanie dolnej śruby radełkowanej. Dokręcić obie
śruby.
Jeśli pojazd jest eksploatowany w
trudnych warunkach, filtr paliwa
należy sprawdzać z większą
częstotliwością.Odpowietrzanie układu
paliwowego silnika
wysokoprężnego
Jeśli nastąpiło całkowite opróżnienie
zbiornika paliwa, należy
odpowietrzyć układ paliwowy.
Należy zatankować paliwo i wykonać poniższe czynności:
1. Zdjąć nasadkę ochronną z pompy
paliwowej.
2. Umieścić odpowiedni pojemnik na
paliwo pod śrubą odpowietrzającą filtra paliwa.

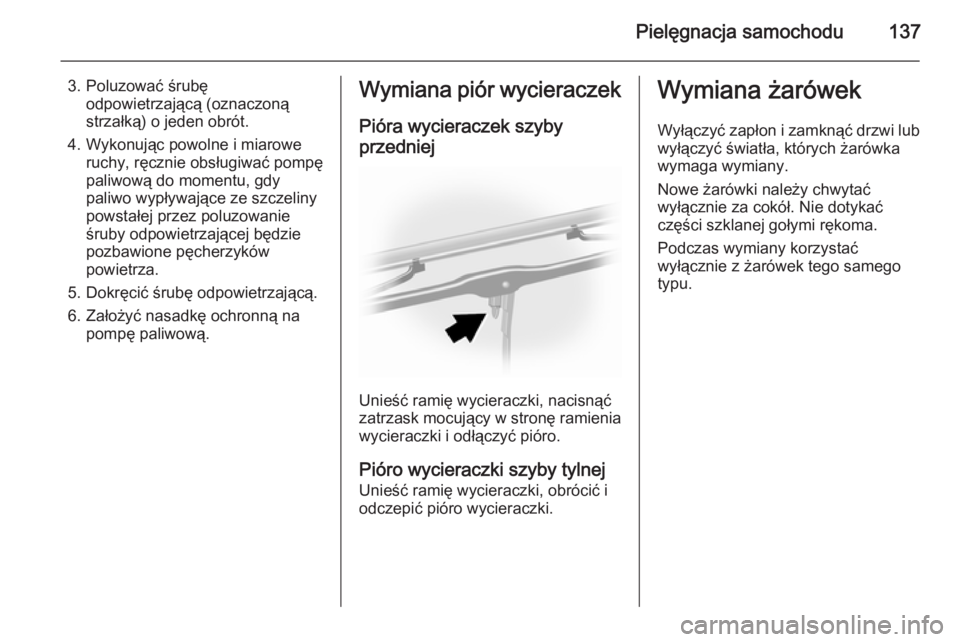

Pielęgnacja samochodu137
3. Poluzować śrubęodpowietrzającą (oznaczoną
strzałką) o jeden obrót.
4. Wykonując powolne i miarowe ruchy, ręcznie obsługiwać pompę
paliwową do momentu, gdy
paliwo wypływające ze szczeliny
powstałej przez poluzowanie
śruby odpowietrzającej będzie
pozbawione pęcherzyków
powietrza.
5. Dokręcić śrubę odpowietrzającą.
6. Założyć nasadkę ochronną na pompę paliwową.Wymiana piór wycieraczek
Pióra wycieraczek szyby
przedniej
Unieść ramię wycieraczki, nacisnąć
zatrzask mocujący w stronę ramienia wycieraczki i odłączyć pióro.
Pióro wycieraczki szyby tylnej
Unieść ramię wycieraczki, obrócić i
odczepić pióro wycieraczki.
Wymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub
wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego typu.

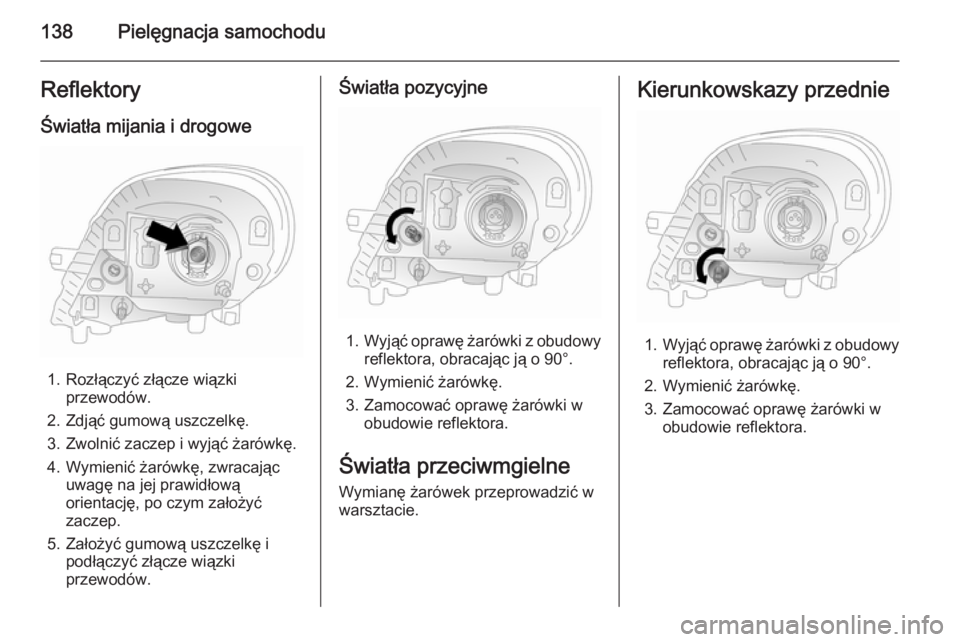

138Pielęgnacja samochoduReflektoryŚwiatła mijania i drogowe
1. Rozłączyć złącze wiązki przewodów.
2. Zdjąć gumową uszczelkę.
3. Zwolnić zaczep i wyjąć żarówkę.
4. Wymienić żarówkę, zwracając uwagę na jej prawidłową
orientację, po czym założyć
zaczep.
5. Założyć gumową uszczelkę i podłączyć złącze wiązki
przewodów.
Światła pozycyjne
1. Wyjąć oprawę żarówki z obudowy
reflektora, obracając ją o 90°.
2. Wymienić żarówkę.
3. Zamocować oprawę żarówki w obudowie reflektora.
Światła przeciwmgielne
Wymianę żarówek przeprowadzić w
warsztacie.
Kierunkowskazy przednie
1. Wyjąć oprawę żarówki z obudowy
reflektora, obracając ją o 90°.
2. Wymienić żarówkę.
3. Zamocować oprawę żarówki w obudowie reflektora.
