OPEL VIVARO 2014 Instrukcja obsługi (in Polish)
Manufacturer: OPEL, Model Year: 2014, Model line: VIVARO, Model: OPEL VIVARO 2014Pages: 191, PDF Size: 4.3 MB
Page 151 of 191

Pielęgnacja samochodu149

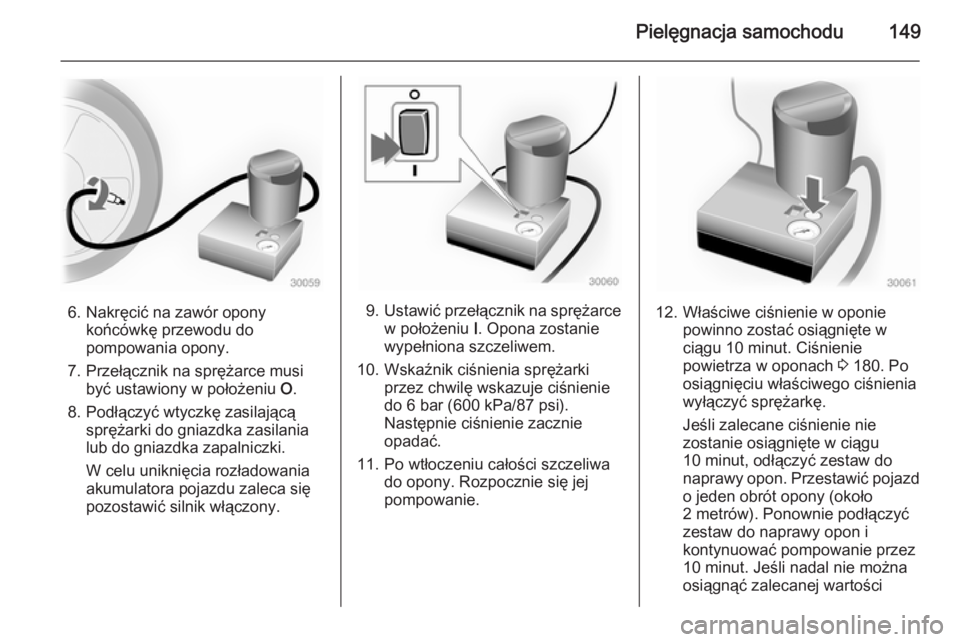

6. Nakręcić na zawór oponykońcówkę przewodu do
pompowania opony.
7. Przełącznik na sprężarce musi być ustawiony w położeniu O.
8. Podłączyć wtyczkę zasilającą sprężarki do gniazdka zasilania
lub do gniazdka zapalniczki.
W celu uniknięcia rozładowania
akumulatora pojazdu zaleca się
pozostawić silnik włączony.9. Ustawić przełącznik na sprężarce
w położeniu I. Opona zostanie
wypełniona szczeliwem.
10. Wskaźnik ciśnienia sprężarki przez chwilę wskazuje ciśnienie
do 6 bar (600 kPa/87 psi).
Następnie ciśnienie zacznie
opadać.
11. Po wtłoczeniu całości szczeliwa do opony. Rozpocznie się jej
pompowanie.12. Właściwe ciśnienie w oponie powinno zostać osiągnięte w
ciągu 10 minut. Ciśnienie
powietrza w oponach 3 180. Po
osiągnięciu właściwego ciśnienia
wyłączyć sprężarkę.
Jeśli zalecane ciśnienie nie
zostanie osiągnięte w ciągu
10 minut, odłączyć zestaw do
naprawy opon. Przestawić pojazd
o jeden obrót opony (około
2 metrów). Ponownie podłączyć
zestaw do naprawy opon i
kontynuować pompowanie przez
10 minut. Jeśli nadal nie można
osiągnąć zalecanej wartości
Page 152 of 191

150Pielęgnacja samochodu
ciśnienia, uszkodzenie opony jest
zbyt poważne. Należy skorzystać
z pomocy warsztatu.
Za pomocą przycisku
znajdującego się powyżej
manometru wypuścić nadmiar
powietrza, tak aby uzyskać
zalecane ciśnienie.
Sprężarka nie powinna pracować
przez czas dłuższy niż 10 minut.
13. Odłączyć zestaw do naprawy opon. Nakręcić końcówkę węża
wypełniającego na wolne złącze
butelki ze szczeliwem.
Zapobiegnie to wypływaniu
szczeliwa. Schować zestaw do
naprawy opon pod przednim
fotelem.
14. Za pomocą szmatki wytrzeć nadmiar szczeliwa.
15. Z zestawu naprawczego zdjąć naklejkę z oznaczeniem
prędkości maksymalnej i przykleić ją w polu widzenia kierowcy.
16. Natychmiast ruszyć z miejsca, aby szczeliwo zostało
równomiernie rozprowadzone w
oponie. Po przejechaniu ok.
10 km (nie później niż po
10 minutach) zatrzymać się i
sprawdzić ciśnienie w oponie,
korzystając ze sprężarki. W tym
celu nakręcić końcówkę węża
sprężarki bezpośrednio na zawór
opony i sprężarki.
17. Jeśli ciśnienie jest większe niż 3,1 bar (310 kPa/45 psi), obniżyć
je do odpowiedniej wartości.
Procedurę należy powtarzać aż
do stwierdzenia braku ubytków
ciśnienia.
Jeśli ciśnienie spadło poniżej
3,1 bar (310 kPa/45 psi),
zaprzestać dalszej jazdy. Należy
skorzystać z pomocy warsztatu.
18. Schować zestaw do naprawy opon pod przednim fotelem.9Ostrzeżenie
Nie wolno dopuścić, aby szczeliwo
dostało się do oczu, na skórę lub
ubranie. W razie połknięcia
natychmiast zasięgnąć porady
lekarskiej.
Uwaga
Ponieważ przy korzystaniu z naprawionej opony znacznie
pogarszają się właściwości jezdne,
należy ją jak najszybciej wymienić.
Jeśli sprężarka będzie wydawać
nienaturalne odgłosy lub nagrzeje
się do wysokiej temperatury, należy
ją wyłączyć na co najmniej 30 minut.
Przy ciśnieniu 7 barów otwiera się
wbudowany zawór bezpieczeństwa.
Page 153 of 191

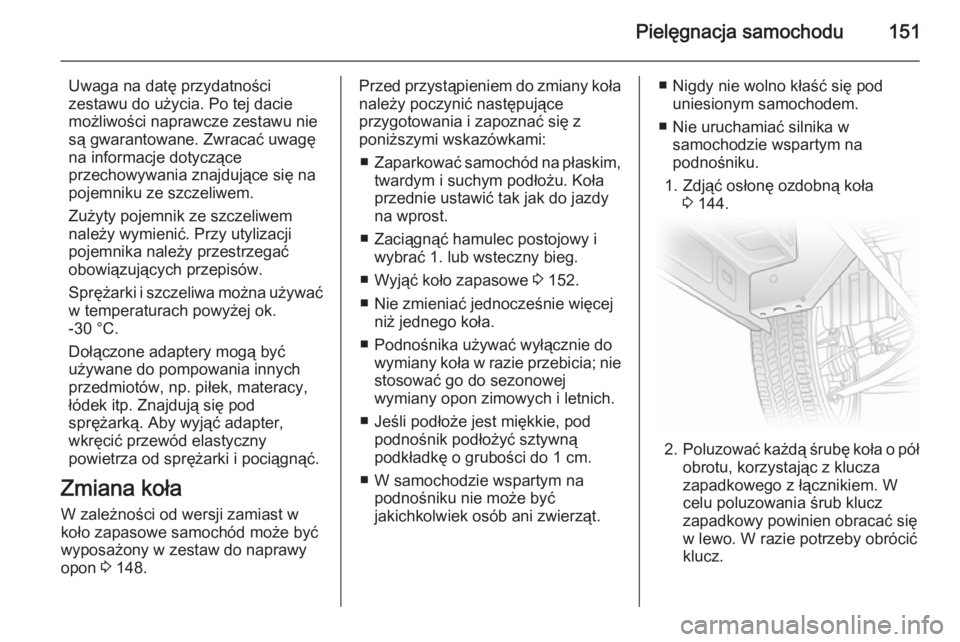

Pielęgnacja samochodu151
Uwaga na datę przydatności
zestawu do użycia. Po tej dacie
możliwości naprawcze zestawu nie
są gwarantowane. Zwracać uwagę
na informacje dotyczące
przechowywania znajdujące się na
pojemniku ze szczeliwem.
Zużyty pojemnik ze szczeliwem
należy wymienić. Przy utylizacji
pojemnika należy przestrzegać
obowiązujących przepisów.
Sprężarki i szczeliwa można używać w temperaturach powyżej ok.
-30 °C.
Dołączone adaptery mogą być
używane do pompowania innych
przedmiotów, np. piłek, materacy,
łódek itp. Znajdują się pod
sprężarką. Aby wyjąć adapter,
wkręcić przewód elastyczny
powietrza od sprężarki i pociągnąć.
Zmiana koła
W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon 3 148.Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
■ Zaparkować samochód na płaskim,
twardym i suchym podłożu. Koła przednie ustawić tak jak do jazdy
na wprost.
■ Zaciągnąć hamulec postojowy i wybrać 1. lub wsteczny bieg.
■ Wyjąć koło zapasowe 3 152.
■ Nie zmieniać jednocześnie więcej niż jednego koła.
■ Podnośnika używać wyłącznie do wymiany koła w razie przebicia; niestosować go do sezonowej
wymiany opon zimowych i letnich.
■ Jeśli podłoże jest miękkie, pod podnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.
■ W samochodzie wspartym na podnośniku nie może być
jakichkolwiek osób ani zwierząt.■ Nigdy nie wolno kłaść się pod uniesionym samochodem.
■ Nie uruchamiać silnika w samochodzie wspartym na
podnośniku.
1. Zdjąć osłonę ozdobną koła 3 144.
2. Poluzować każdą śrubę koła o pół
obrotu, korzystając z klucza
zapadkowego z łącznikiem. W
celu poluzowania śrub klucz
zapadkowy powinien obracać się
w lewo. W razie potrzeby obrócić klucz.
Page 154 of 191

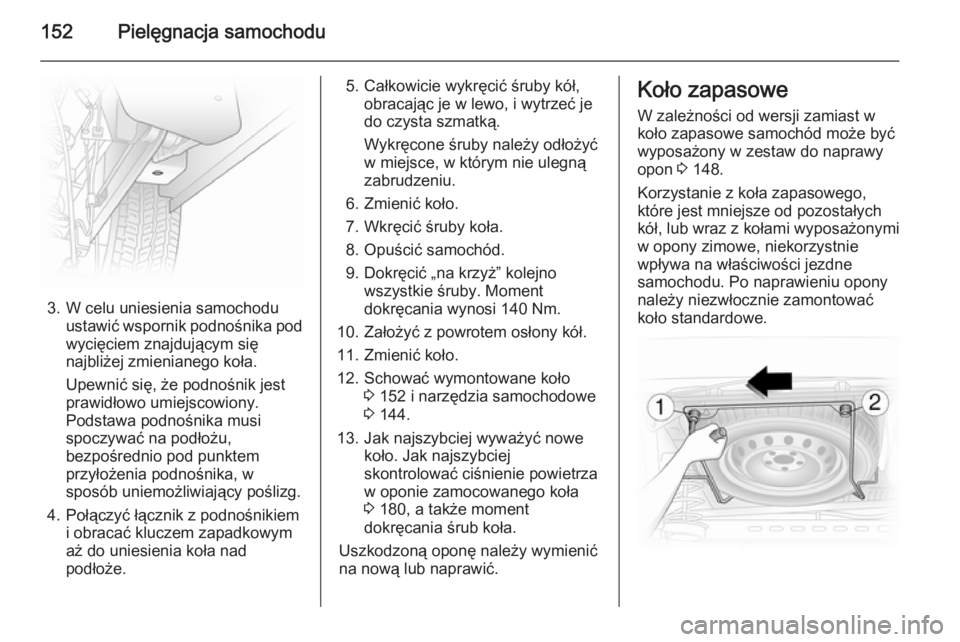

152Pielęgnacja samochodu
3. W celu uniesienia samochoduustawić wspornik podnośnika pod
wycięciem znajdującym się
najbliżej zmienianego koła.
Upewnić się, że podnośnik jest
prawidłowo umiejscowiony.
Podstawa podnośnika musi
spoczywać na podłożu,
bezpośrednio pod punktem
przyłożenia podnośnika, w
sposób uniemożliwiający poślizg.
4. Połączyć łącznik z podnośnikiem i obracać kluczem zapadkowym
aż do uniesienia koła nad
podłoże.
5. Całkowicie wykręcić śruby kół, obracając je w lewo, i wytrzeć je
do czysta szmatką.
Wykręcone śruby należy odłożyć
w miejsce, w którym nie ulegną
zabrudzeniu.
6. Zmienić koło.
7. Wkręcić śruby koła.
8. Opuścić samochód.
9. Dokręcić „na krzyż” kolejno wszystkie śruby. Moment
dokręcania wynosi 140 Nm.
10. Założyć z powrotem osłony kół.
11. Zmienić koło.
12. Schować wymontowane koło 3 152 i narzędzia samochodowe
3 144.
13. Jak najszybciej wyważyć nowe koło. Jak najszybciejskontrolować ciśnienie powietrza
w oponie zamocowanego koła
3 180, a także moment
dokręcania śrub koła.
Uszkodzoną oponę należy wymienić
na nową lub naprawić.Koło zapasowe
W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon 3 148.
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych
kół, lub wraz z kołami wyposażonymi
w opony zimowe, niekorzystnie
wpływa na właściwości jezdne
samochodu. Po naprawieniu opony
należy niezwłocznie zamontować
koło standardowe.
Page 155 of 191

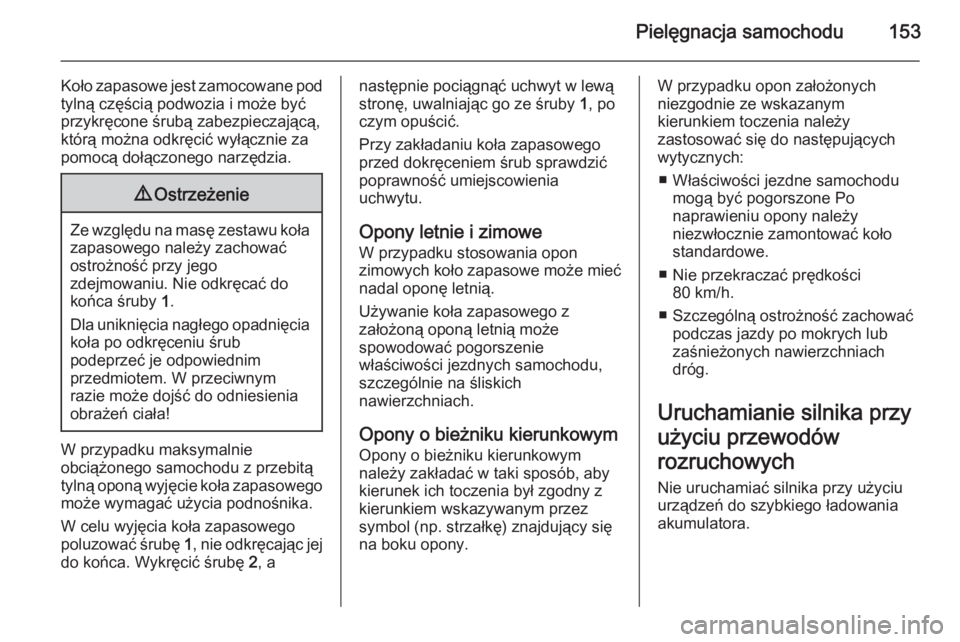

Pielęgnacja samochodu153
Koło zapasowe jest zamocowane podtylną częścią podwozia i może być
przykręcone śrubą zabezpieczającą,
którą można odkręcić wyłącznie za
pomocą dołączonego narzędzia.9 Ostrzeżenie
Ze względu na masę zestawu koła
zapasowego należy zachować
ostrożność przy jego
zdejmowaniu. Nie odkręcać do
końca śruby 1.
Dla uniknięcia nagłego opadnięcia koła po odkręceniu śrub
podeprzeć je odpowiednim
przedmiotem. W przeciwnym
razie może dojść do odniesienia
obrażeń ciała!
W przypadku maksymalnie
obciążonego samochodu z przebitą tylną oponą wyjęcie koła zapasowego może wymagać użycia podnośnika.
W celu wyjęcia koła zapasowego poluzować śrubę 1, nie odkręcając jej
do końca. Wykręcić śrubę 2, a
następnie pociągnąć uchwyt w lewą
stronę, uwalniając go ze śruby 1, po
czym opuścić.
Przy zakładaniu koła zapasowego
przed dokręceniem śrub sprawdzić
poprawność umiejscowienia
uchwytu.
Opony letnie i zimowe
W przypadku stosowania opon
zimowych koło zapasowe może mieć nadal oponę letnią.
Używanie koła zapasowego z
założoną oponą letnią może
spowodować pogorszenie
właściwości jezdnych samochodu,
szczególnie na śliskich
nawierzchniach.
Opony o bieżniku kierunkowym
Opony o bieżniku kierunkowym
należy zakładać w taki sposób, aby
kierunek ich toczenia był zgodny z
kierunkiem wskazywanym przez
symbol (np. strzałkę) znajdujący się
na boku opony.W przypadku opon założonych
niezgodnie ze wskazanym
kierunkiem toczenia należy
zastosować się do następujących
wytycznych:
■ Właściwości jezdne samochodu mogą być pogorszone Po
naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
■ Nie przekraczać prędkości 80 km/h.
■ Szczególną ostrożność zachować podczas jazdy po mokrych lub
zaśnieżonych nawierzchniach
dróg.
Uruchamianie silnika przy
użyciu przewodów
rozruchowych
Nie uruchamiać silnika przy użyciu
urządzeń do szybkiego ładowania
akumulatora.
Page 156 of 191

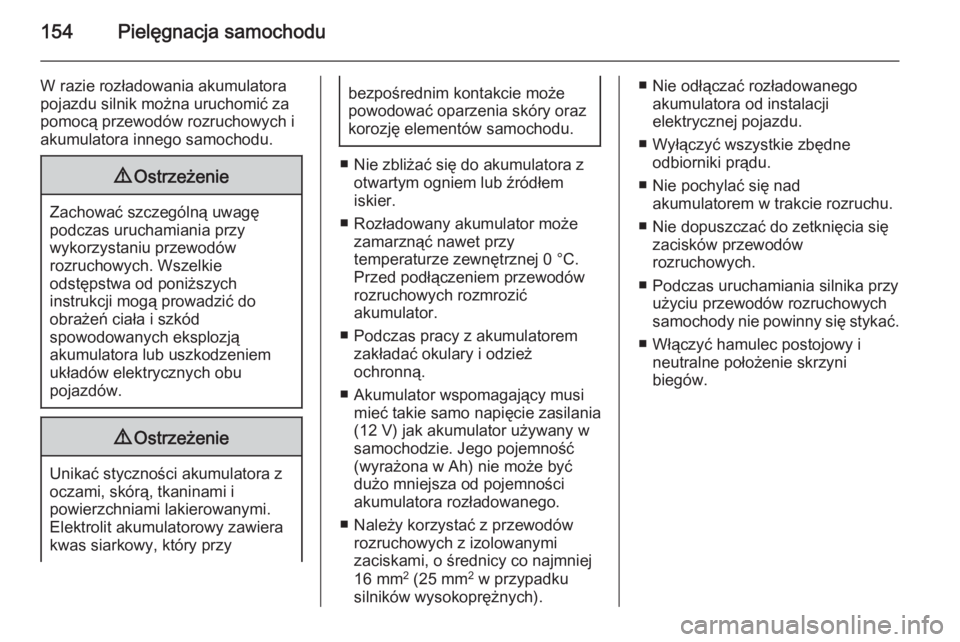

154Pielęgnacja samochodu
W razie rozładowania akumulatorapojazdu silnik można uruchomić za
pomocą przewodów rozruchowych i
akumulatora innego samochodu.9 Ostrzeżenie
Zachować szczególną uwagę
podczas uruchamiania przy
wykorzystaniu przewodów
rozruchowych. Wszelkie
odstępstwa od poniższych
instrukcji mogą prowadzić do
obrażeń ciała i szkód
spowodowanych eksplozją
akumulatora lub uszkodzeniem
układów elektrycznych obu
pojazdów.
9 Ostrzeżenie
Unikać styczności akumulatora z
oczami, skórą, tkaninami i
powierzchniami lakierowanymi.
Elektrolit akumulatorowy zawiera
kwas siarkowy, który przy
bezpośrednim kontakcie może
powodować oparzenia skóry oraz
korozję elementów samochodu.
■ Nie zbliżać się do akumulatora z otwartym ogniem lub źródłem
iskier.
■ Rozładowany akumulator może zamarznąć nawet przy
temperaturze zewnętrznej 0 °C.
Przed podłączeniem przewodów
rozruchowych rozmrozić
akumulator.
■ Podczas pracy z akumulatorem zakładać okulary i odzież
ochronną.
■ Akumulator wspomagający musi mieć takie samo napięcie zasilania(12 V) jak akumulator używany w
samochodzie. Jego pojemność
(wyrażona w Ah) nie może być
dużo mniejsza od pojemności
akumulatora rozładowanego.
■ Należy korzystać z przewodów rozruchowych z izolowanymi
zaciskami, o średnicy co najmniej
16 mm 2
(25 mm 2
w przypadku
silników wysokoprężnych).
■ Nie odłączać rozładowanego akumulatora od instalacji
elektrycznej pojazdu.
■ Wyłączyć wszystkie zbędne odbiorniki prądu.
■ Nie pochylać się nad akumulatorem w trakcie rozruchu.
■ Nie dopuszczać do zetknięcia się zacisków przewodów
rozruchowych.
■ Podczas uruchamiania silnika przy użyciu przewodów rozruchowych
samochody nie powinny się stykać.
■ Włączyć hamulec postojowy i neutralne położenie skrzyni
biegów.
Page 157 of 191

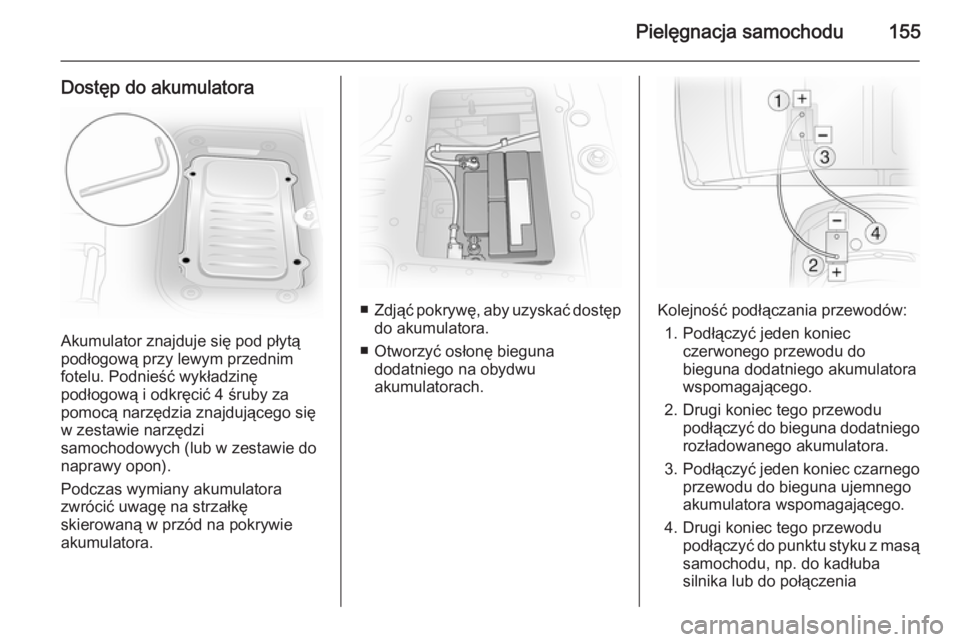

Pielęgnacja samochodu155
Dostęp do akumulatora
Akumulator znajduje się pod płytą
podłogową przy lewym przednim
fotelu. Podnieść wykładzinę
podłogową i odkręcić 4 śruby za
pomocą narzędzia znajdującego się
w zestawie narzędzi
samochodowych (lub w zestawie do
naprawy opon).
Podczas wymiany akumulatora
zwrócić uwagę na strzałkę
skierowaną w przód na pokrywie
akumulatora.
■ Zdjąć pokrywę, aby uzyskać dostęp
do akumulatora.
■ Otworzyć osłonę bieguna dodatniego na obydwu
akumulatorach.Kolejność podłączania przewodów:
1. Podłączyć jeden koniec czerwonego przewodu do
bieguna dodatniego akumulatora
wspomagającego.
2. Drugi koniec tego przewodu podłączyć do bieguna dodatniegorozładowanego akumulatora.
3. Podłączyć jeden koniec czarnego
przewodu do bieguna ujemnego akumulatora wspomagającego.
4. Drugi koniec tego przewodu podłączyć do punktu styku z masąsamochodu, np. do kadłuba
silnika lub do połączenia
Page 158 of 191

156Pielęgnacja samochodu

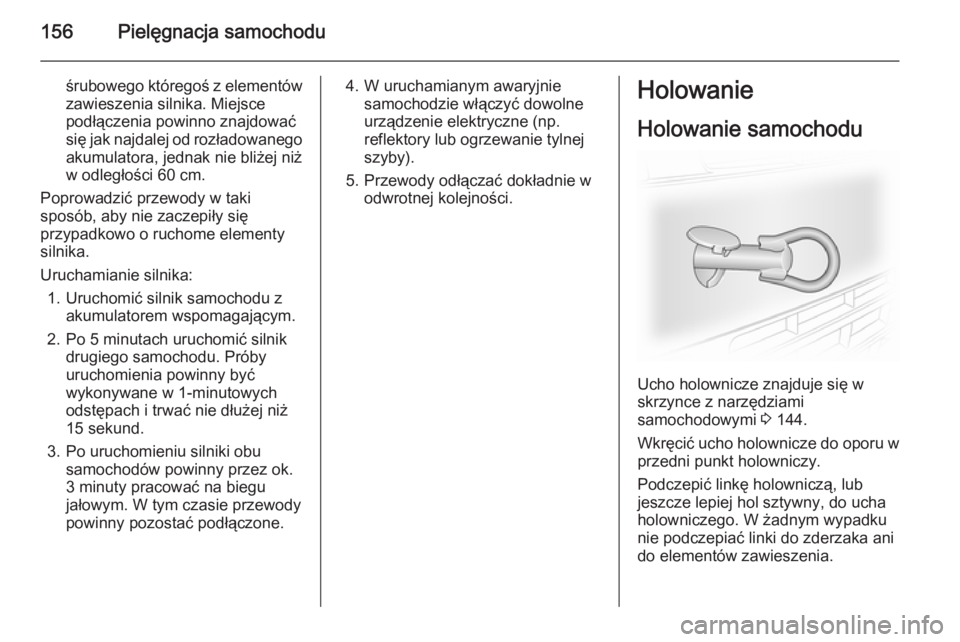

śrubowego któregoś z elementówzawieszenia silnika. Miejsce
podłączenia powinno znajdować
się jak najdalej od rozładowanego
akumulatora, jednak nie bliżej niż
w odległości 60 cm.
Poprowadzić przewody w taki
sposób, aby nie zaczepiły się
przypadkowo o ruchome elementy
silnika.
Uruchamianie silnika: 1. Uruchomić silnik samochodu z akumulatorem wspomagającym.
2. Po 5 minutach uruchomić silnik drugiego samochodu. Próby
uruchomienia powinny być
wykonywane w 1-minutowych
odstępach i trwać nie dłużej niż
15 sekund.
3. Po uruchomieniu silniki obu samochodów powinny przez ok.
3 minuty pracować na biegu
jałowym. W tym czasie przewody
powinny pozostać podłączone.4. W uruchamianym awaryjnie samochodzie włączyć dowolne
urządzenie elektryczne (np.
reflektory lub ogrzewanie tylnej
szyby).
5. Przewody odłączać dokładnie w odwrotnej kolejności.Holowanie
Holowanie samochodu
Ucho holownicze znajduje się w
skrzynce z narzędziami
samochodowymi 3 144.
Wkręcić ucho holownicze do oporu w
przedni punkt holowniczy.
Podczepić linkę holowniczą, lub
jeszcze lepiej hol sztywny, do ucha
holowniczego. W żadnym wypadku
nie podczepiać linki do zderzaka ani
do elementów zawieszenia.
Page 159 of 191

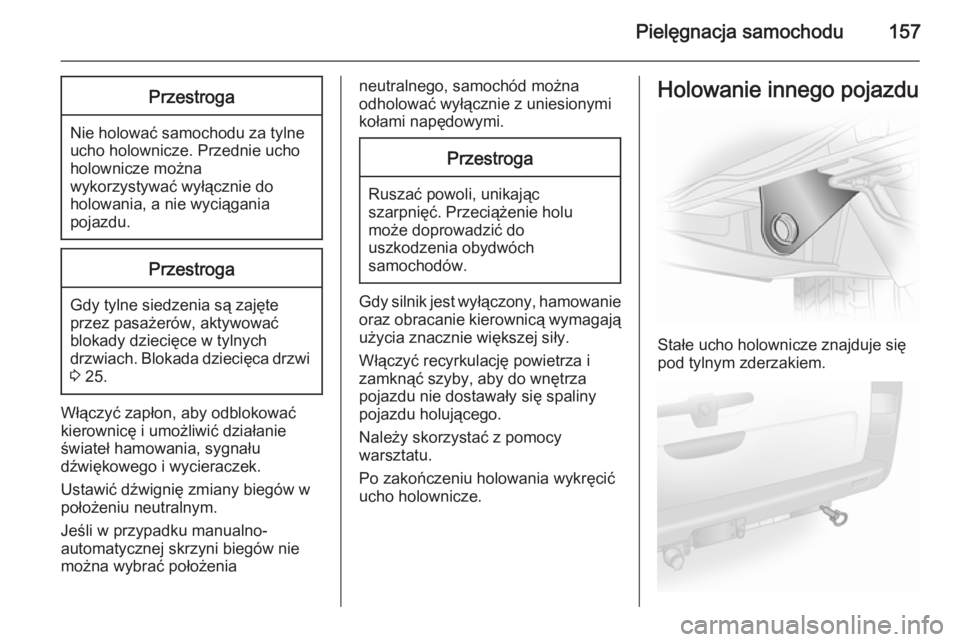

Pielęgnacja samochodu157Przestroga
Nie holować samochodu za tylne
ucho holownicze. Przednie ucho
holownicze można
wykorzystywać wyłącznie do
holowania, a nie wyciągania
pojazdu.
Przestroga
Gdy tylne siedzenia są zajęte
przez pasażerów, aktywować
blokady dziecięce w tylnych
drzwiach. Blokada dziecięca drzwi 3 25.
Włączyć zapłon, aby odblokować
kierownicę i umożliwić działanie
świateł hamowania, sygnału
dźwiękowego i wycieraczek.
Ustawić dźwignię zmiany biegów w
położeniu neutralnym.
Jeśli w przypadku manualno-
automatycznej skrzyni biegów nie
można wybrać położenia
neutralnego, samochód można
odholować wyłącznie z uniesionymi
kołami napędowymi.Przestroga
Ruszać powoli, unikając
szarpnięć. Przeciążenie holu
może doprowadzić do
uszkodzenia obydwóch
samochodów.
Gdy silnik jest wyłączony, hamowanie
oraz obracanie kierownicą wymagają
użycia znacznie większej siły.
Włączyć recyrkulację powietrza i
zamknąć szyby, aby do wnętrza
pojazdu nie dostawały się spaliny
pojazdu holującego.
Należy skorzystać z pomocy
warsztatu.
Po zakończeniu holowania wykręcić
ucho holownicze.
Holowanie innego pojazdu
Stałe ucho holownicze znajduje się
pod tylnym zderzakiem.
Page 160 of 191

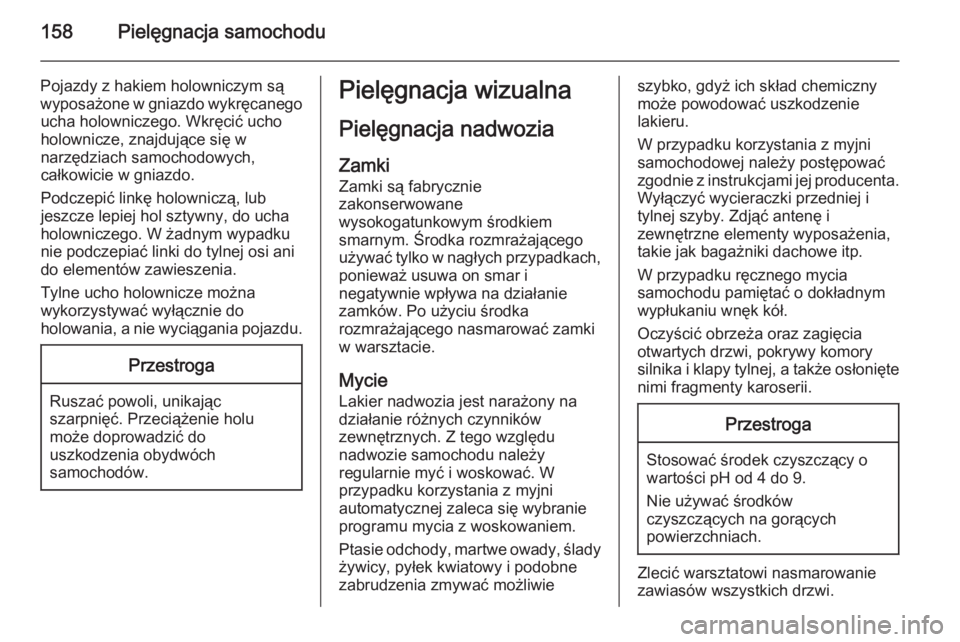

158Pielęgnacja samochodu
Pojazdy z hakiem holowniczym są
wyposażone w gniazdo wykręcanego ucha holowniczego. Wkręcić ucho
holownicze, znajdujące się w
narzędziach samochodowych,
całkowicie w gniazdo.
Podczepić linkę holowniczą, lub
jeszcze lepiej hol sztywny, do ucha
holowniczego. W żadnym wypadku
nie podczepiać linki do tylnej osi ani
do elementów zawieszenia.
Tylne ucho holownicze można
wykorzystywać wyłącznie do
holowania, a nie wyciągania pojazdu.Przestroga
Ruszać powoli, unikając
szarpnięć. Przeciążenie holu
może doprowadzić do
uszkodzenia obydwóch
samochodów.
Pielęgnacja wizualna
Pielęgnacja nadwoziaZamki
Zamki są fabrycznie
zakonserwowane
wysokogatunkowym środkiem
smarnym. Środka rozmrażającego
używać tylko w nagłych przypadkach, ponieważ usuwa on smar i
negatywnie wpływa na działanie
zamków. Po użyciu środka
rozmrażającego nasmarować zamki
w warsztacie.
Mycie Lakier nadwozia jest narażony na
działanie różnych czynników
zewnętrznych. Z tego względu
nadwozie samochodu należy
regularnie myć i woskować. W
przypadku korzystania z myjni
automatycznej zaleca się wybranie
programu mycia z woskowaniem.
Ptasie odchody, martwe owady, ślady żywicy, pyłek kwiatowy i podobnezabrudzenia zmywać możliwieszybko, gdyż ich skład chemiczny
może powodować uszkodzenie
lakieru.
W przypadku korzystania z myjni
samochodowej należy postępować zgodnie z instrukcjami jej producenta.
Wyłączyć wycieraczki przedniej i
tylnej szyby. Zdjąć antenę i
zewnętrzne elementy wyposażenia,
takie jak bagażniki dachowe itp.
W przypadku ręcznego mycia
samochodu pamiętać o dokładnym
wypłukaniu wnęk kół.
Oczyścić obrzeża oraz zagięcia
otwartych drzwi, pokrywy komory
silnika i klapy tylnej, a także osłonięte
nimi fragmenty karoserii.Przestroga
Stosować środek czyszczący o
wartości pH od 4 do 9.
Nie używać środków
czyszczących na gorących
powierzchniach.
Zlecić warsztatowi nasmarowanie
zawiasów wszystkich drzwi.
