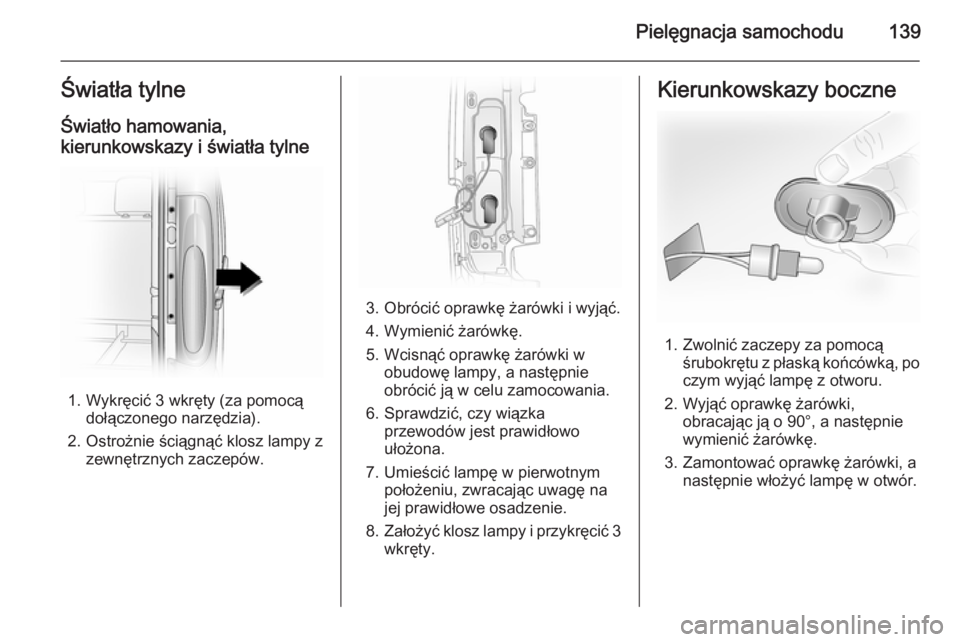

Pielęgnacja samochodu139Światła tylneŚwiatło hamowania,
kierunkowskazy i światła tylne
1. Wykręcić 3 wkręty (za pomocą dołączonego narzędzia).
2. Ostrożnie ściągnąć klosz lampy z zewnętrznych zaczepów.
3. Obrócić oprawkę żarówki i wyjąć.
4. Wymienić żarówkę.
5. Wcisnąć oprawkę żarówki w obudowę lampy, a następnie
obrócić ją w celu zamocowania.
6. Sprawdzić, czy wiązka przewodów jest prawidłowo
ułożona.
7. Umieścić lampę w pierwotnym położeniu, zwracając uwagę na
jej prawidłowe osadzenie.
8. Założyć klosz lampy i przykręcić 3
wkręty.
Kierunkowskazy boczne
1. Zwolnić zaczepy za pomocą śrubokrętu z płaską końcówką, po
czym wyjąć lampę z otworu.
2. Wyjąć oprawkę żarówki, obracając ją o 90°, a następnie
wymienić żarówkę.
3. Zamontować oprawkę żarówki, a następnie włożyć lampę w otwór.

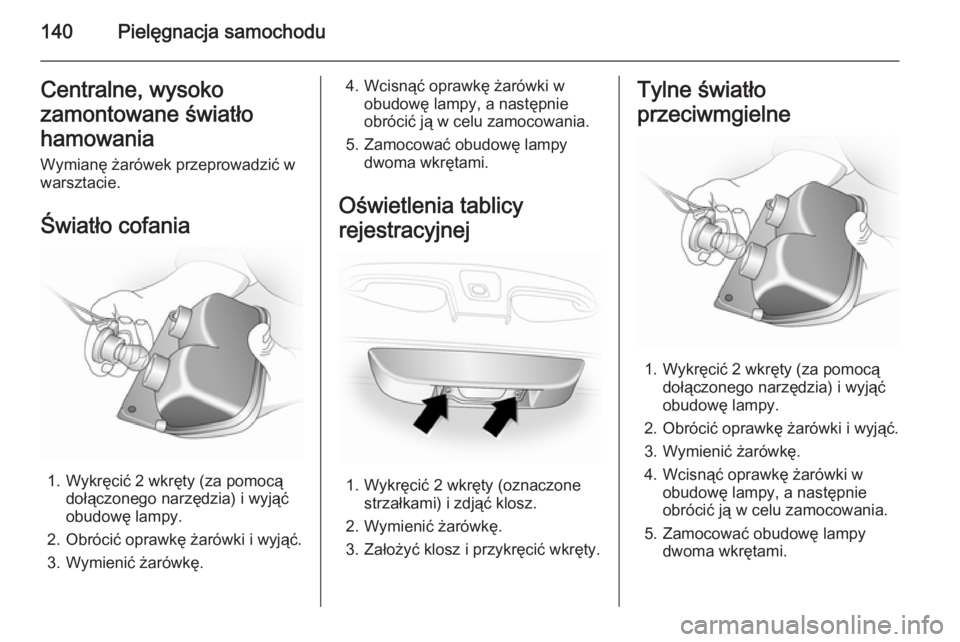

140Pielęgnacja samochoduCentralne, wysoko
zamontowane światło
hamowania
Wymianę żarówek przeprowadzić w
warsztacie.
Światło cofania
1. Wykręcić 2 wkręty (za pomocą dołączonego narzędzia) i wyjąć
obudowę lampy.
2. Obrócić oprawkę żarówki i wyjąć.
3. Wymienić żarówkę.
4. Wcisnąć oprawkę żarówki w obudowę lampy, a następnie
obrócić ją w celu zamocowania.
5. Zamocować obudowę lampy dwoma wkrętami.
Oświetlenia tablicy
rejestracyjnej
1. Wykręcić 2 wkręty (oznaczone strzałkami) i zdjąć klosz.
2. Wymienić żarówkę.
3. Założyć klosz i przykręcić wkręty.
Tylne światło
przeciwmgielne
1. Wykręcić 2 wkręty (za pomocą dołączonego narzędzia) i wyjąć
obudowę lampy.
2. Obrócić oprawkę żarówki i wyjąć.
3. Wymienić żarówkę.
4. Wcisnąć oprawkę żarówki w obudowę lampy, a następnie
obrócić ją w celu zamocowania.
5. Zamocować obudowę lampy dwoma wkrętami.

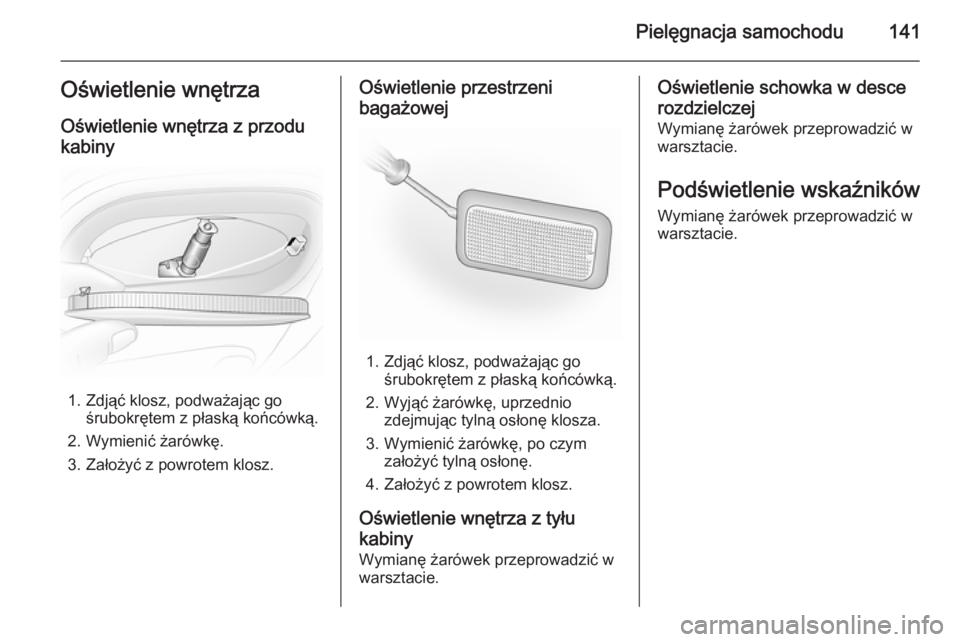

Pielęgnacja samochodu141Oświetlenie wnętrzaOświetlenie wnętrza z przodukabiny
1. Zdjąć klosz, podważając go śrubokrętem z płaską końcówką.
2. Wymienić żarówkę.
3. Założyć z powrotem klosz.
Oświetlenie przestrzeni
bagażowej
1. Zdjąć klosz, podważając go śrubokrętem z płaską końcówką.
2. Wyjąć żarówkę, uprzednio zdejmując tylną osłonę klosza.
3. Wymienić żarówkę, po czym założyć tylną osłonę.
4. Założyć z powrotem klosz.
Oświetlenie wnętrza z tyłu
kabiny
Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie schowka w desce
rozdzielczej
Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.

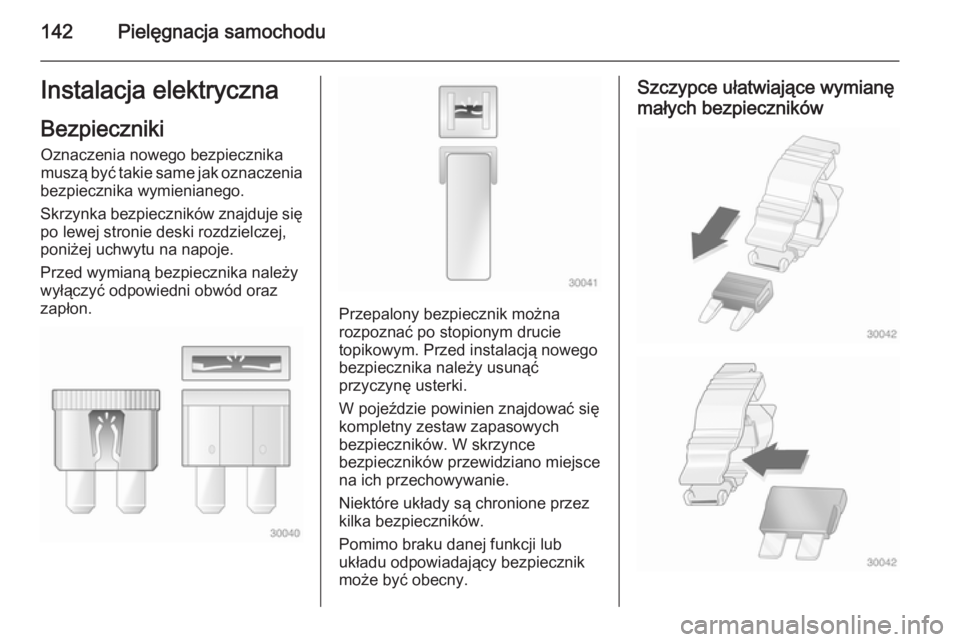

142Pielęgnacja samochoduInstalacja elektrycznaBezpiecznikiOznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia
bezpiecznika wymienianego.
Skrzynka bezpieczników znajduje się po lewej stronie deski rozdzielczej,poniżej uchwytu na napoje.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.
W pojeździe powinien znajdować się
kompletny zestaw zapasowych
bezpieczników. W skrzynce
bezpieczników przewidziano miejsce
na ich przechowywanie.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników

Pielęgnacja samochodu143
W skrzynce bezpieczników znajdują
się specjalne szczypce, ułatwiające wymianę bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
desce rozdzielczej
Znajduje się po lewej stronie deski
rozdzielczej, poniżej uchwytu na
napoje.
Wyjąć popielniczkę z lewego uchwytu
na napoje i otworzyć pokrywę
skrzynki bezpieczników. Za osłoną
nie należy przechowywać żadnych
przedmiotów.
Niektóre obwody mogą być chronione przez kilka bezpieczników.
SymbolZastosowanieZKlimatyzacjadOgrzewanie lusterek
zewnętrznychUPodgrzewanie przednich
foteli,Szyby otwierane elek‐
trycznieLLewe światło drogoweNPrawe światło drogoweKWycieraczki przedniej
szybyZRadio, system audio-nawi‐
gacyjny)ZapalniczkaBoilerNagrzewnica tylnej części
kabinyjSygnał dźwiękowyaLewe światło mijaniaWPrawe światło mijaniaeDeska rozdzielczaZOgrzewaniedOświetlenie wnętrza kabiny

144Pielęgnacja samochodu
SymbolZastosowanieuUkład ABSÜOgrzewanie tylnej szyby+Zegar, oświetlenie wnętrza,
radio, system audio-nawi‐
gacyjnyUCH
INJUkład wtryskowyfSpryskiwacz tylnej szybyeWycieraczka tylnej szybyTLewe światło pozycyjneSPrawe światło pozycyjneUCentralny zamek:Lusterka zewnętrzne regu‐
lowane elektrycznieCLampka kontrolna STOP,
światła do jazdy dziennejrTylne światła przeciw‐
mgielne>Przednie światła przeciw‐
mgielne?Gniazdko zasilaniaTTachografNarzędzia
samochodowe

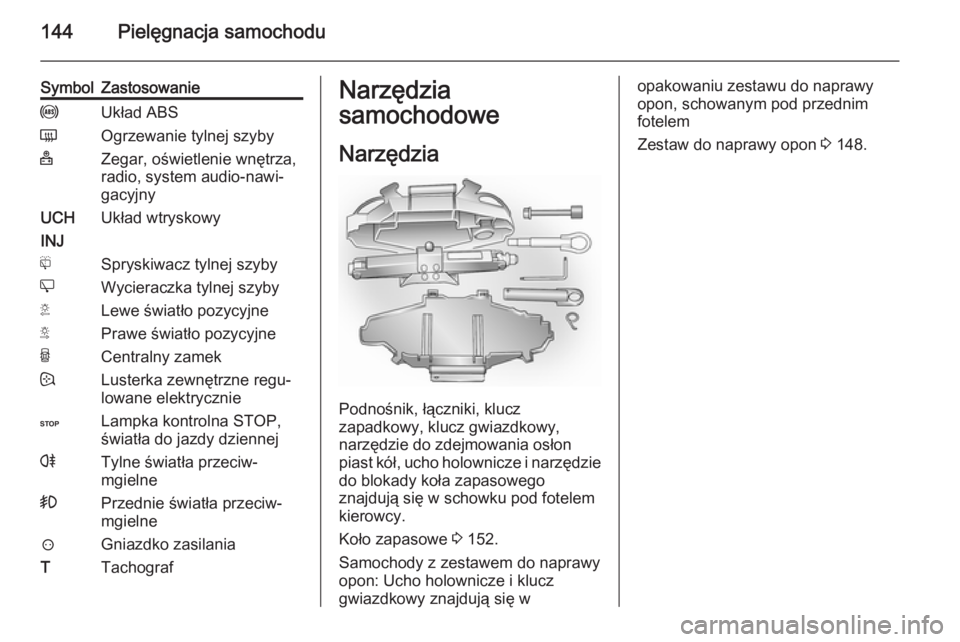

Narzędzia
Podnośnik, łączniki, klucz
zapadkowy, klucz gwiazdkowy,
narzędzie do zdejmowania osłon
piast kół, ucho holownicze i narzędzie do blokady koła zapasowego
znajdują się w schowku pod fotelem
kierowcy.
Koło zapasowe 3 152.
Samochody z zestawem do naprawy
opon: Ucho holownicze i klucz
gwiazdkowy znajdują się w
opakowaniu zestawu do naprawy
opon, schowanym pod przednim
fotelem
Zestaw do naprawy opon 3 148.

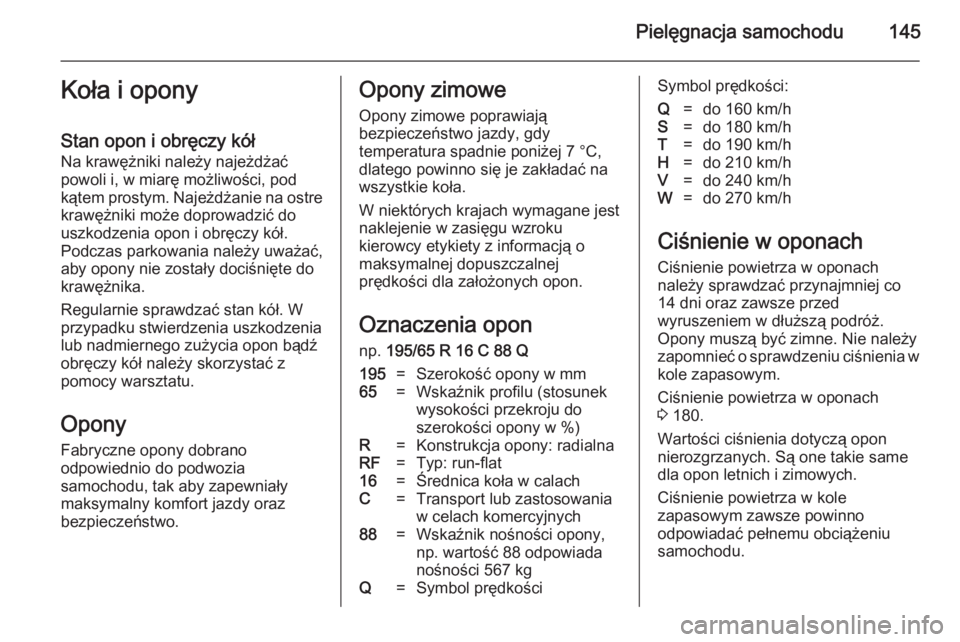

Pielęgnacja samochodu145Koła i opony
Stan opon i obręczy kół Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre
krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Opony Fabryczne opony dobrano
odpowiednio do podwozia
samochodu, tak aby zapewniały
maksymalny komfort jazdy oraz
bezpieczeństwo.Opony zimowe
Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C,
dlatego powinno się je zakładać na
wszystkie koła.
W niektórych krajach wymagane jest
naklejenie w zasięgu wzroku
kierowcy etykiety z informacją o
maksymalnej dopuszczalnej
prędkości dla założonych opon.
Oznaczenia opon np. 195/65 R 16 C 88 Q195=Szerokość opony w mm65=Wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R=Konstrukcja opony: radialnaRF=Typ: run-flat16=Średnica koła w calachC=Transport lub zastosowania
w celach komercyjnych88=Wskaźnik nośności opony,
np. wartość 88 odpowiada
nośności 567 kgQ=Symbol prędkościSymbol prędkości:Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Ciśnienie w oponach
Ciśnienie powietrza w oponach
należy sprawdzać przynajmniej co
14 dni oraz zawsze przed
wyruszeniem w dłuższą podróż.
Opony muszą być zimne. Nie należy
zapomnieć o sprawdzeniu ciśnienia w
kole zapasowym.
Ciśnienie powietrza w oponach
3 180.
Wartości ciśnienia dotyczą opon
nierozgrzanych. Są one takie same
dla opon letnich i zimowych.
Ciśnienie powietrza w kole
zapasowym zawsze powinno
odpowiadać pełnemu obciążeniu
samochodu.

146Pielęgnacja samochodu
Niewłaściwe ciśnienie w ogumieniuwpływa negatywnie na
bezpieczeństwo, zachowanie się
samochodu na drodze, komfort jazdy
oraz zużycie paliwa i opon.
Tabele z ciśnieniami powietrza w
oponach zawierają wszystkie
możliwe kombinacje opon 3 180.
Typy opon zatwierdzone dla pojazdu zamieszczono w dołączonym doniego Świadectwie zgodności WE lub w innych krajowych dokumentach
rejestracyjnych.
Kierowca jest odpowiedzialny za utrzymywanie prawidłowego
ciśnienia powietrza w oponach.9 Ostrzeżenie
Zbyt niskie ciśnienie może
prowadzić do nadmiernego
nagrzewania się opony i jej
wewnętrznego uszkodzenia
skutkującego odklejeniem się
bieżnika lub nawet rozerwaniem
opony przy dużych prędkościach
jazdy.

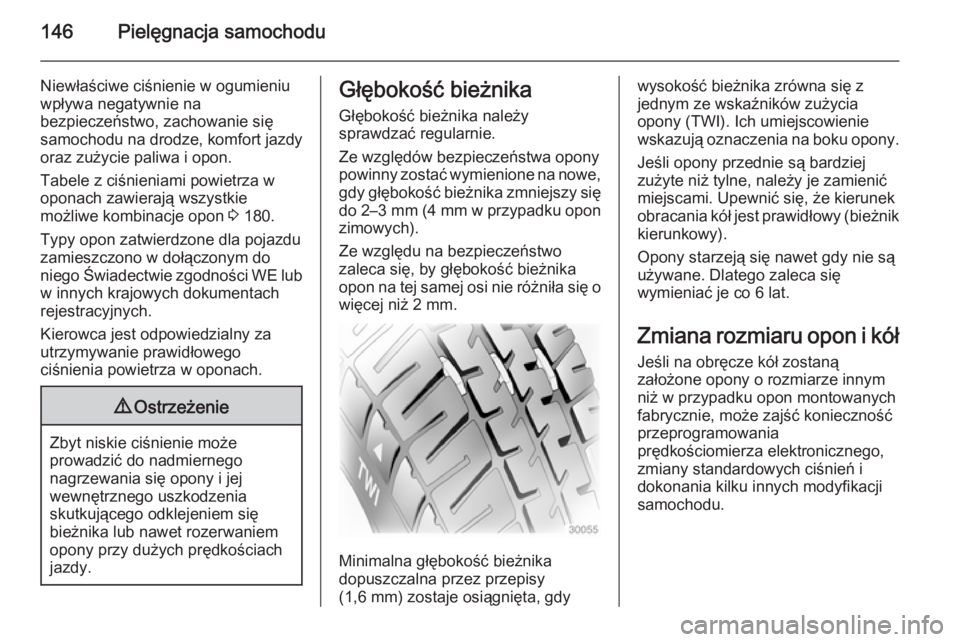

Głębokość bieżnika
Głębokość bieżnika należy
sprawdzać regularnie.
Ze względów bezpieczeństwa opony
powinny zostać wymienione na nowe,
gdy głębokość bieżnika zmniejszy się do 2–3 mm (4 mm w przypadku opon
zimowych).
Ze względu na bezpieczeństwo
zaleca się, by głębokość bieżnika
opon na tej samej osi nie różniła się o
więcej niż 2 mm.
Minimalna głębokość bieżnika
dopuszczalna przez przepisy
(1,6 mm) zostaje osiągnięta, gdy
wysokość bieżnika zrówna się z
jednym ze wskaźników zużycia
opony (TWI). Ich umiejscowienie
wskazują oznaczenia na boku opony.
Jeśli opony przednie są bardziej
zużyte niż tylne, należy je zamienić
miejscami. Upewnić się, że kierunek
obracania kół jest prawidłowy (bieżnik kierunkowy).
Opony starzeją się nawet gdy nie są
używane. Dlatego zaleca się
wymieniać je co 6 lat.
Zmiana rozmiaru opon i kół
Jeśli na obręcze kół zostaną
założone opony o rozmiarze innym niż w przypadku opon montowanych
fabrycznie, może zajść konieczność
przeprogramowania
prędkościomierza elektronicznego,
zmiany standardowych ciśnień i
dokonania kilku innych modyfikacji
samochodu.

Pielęgnacja samochodu1479Ostrzeżenie
Zamontowanie nieodpowiednich
opon i obręczy kół może być
przyczyną wypadku, jak również
unieważnienia homologacji typu
pojazdu.
Osłony ozdobne
Należy używać osłon ozdobnych i
opon dopuszczonych do użytku przez
producenta i spełniających wszystkie
wymagania dotyczące konkretnej
kombinacji obręczy kół i opon.
W przypadku używania osłon
ozdobnych i opon niezatwierdzonych
przez producenta, opony nie mogą
mieć pogrubionych krawędzi
ochronnych.
Osłony ozdobne kół nie mogą
pogarszać skuteczności chłodzenia
hamulców.
9 Ostrzeżenie
Używanie nieodpowiednich osłon
ozdobnych i opon może prowadzić do nagłego spadku ciśnienia w
oponie i wypadku.

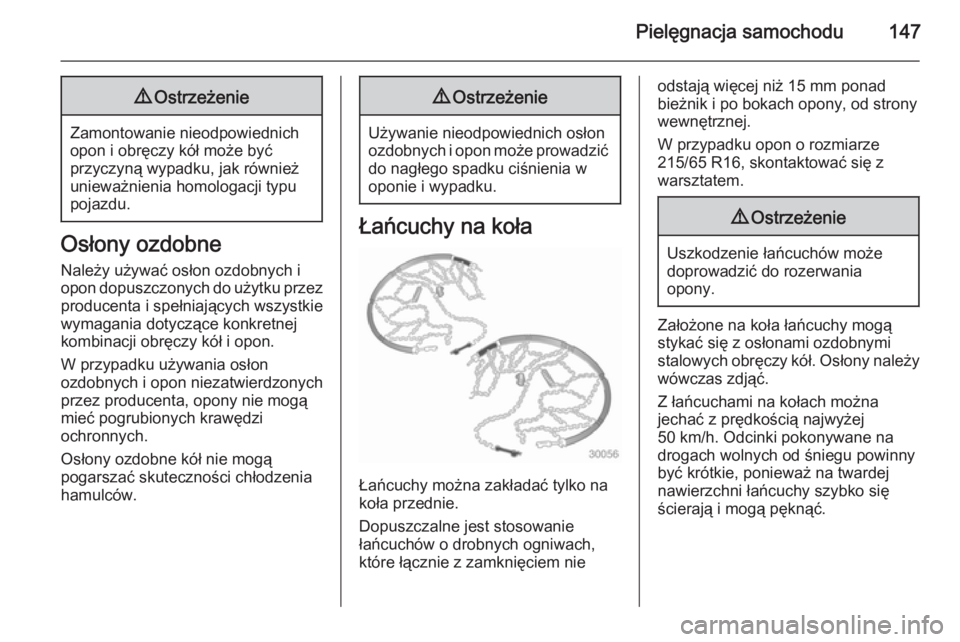

Łańcuchy na koła
Łańcuchy można zakładać tylko na
koła przednie.
Dopuszczalne jest stosowanie
łańcuchów o drobnych ogniwach, które łącznie z zamknięciem nie
odstają więcej niż 15 mm ponad
bieżnik i po bokach opony, od strony
wewnętrznej.
W przypadku opon o rozmiarze
215/65 R16, skontaktować się z
warsztatem.9 Ostrzeżenie
Uszkodzenie łańcuchów może
doprowadzić do rozerwania
opony.
Założone na koła łańcuchy mogą
stykać się z osłonami ozdobnymi
stalowych obręczy kół. Osłony należy wówczas zdjąć.
Z łańcuchami na kołach można
jechać z prędkością najwyżej
50 km/h. Odcinki pokonywane na
drogach wolnych od śniegu powinny
być krótkie, ponieważ na twardej
nawierzchni łańcuchy szybko się
ścierają i mogą pęknąć.

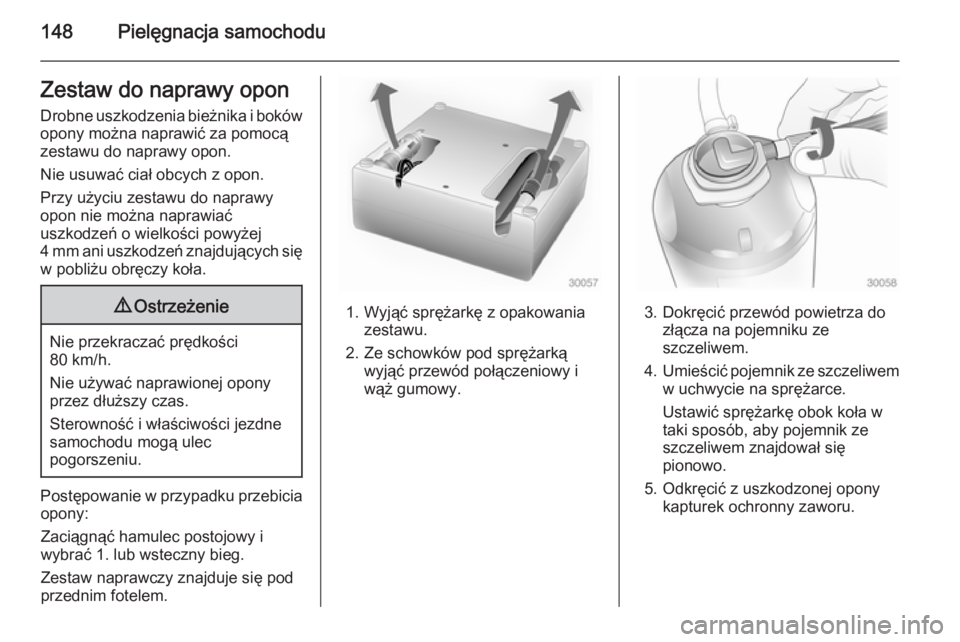

148Pielęgnacja samochoduZestaw do naprawy opon
Drobne uszkodzenia bieżnika i boków
opony można naprawić za pomocą
zestawu do naprawy opon.
Nie usuwać ciał obcych z opon.
Przy użyciu zestawu do naprawy
opon nie można naprawiać
uszkodzeń o wielkości powyżej
4 mm ani uszkodzeń znajdujących się
w pobliżu obręczy koła.9 Ostrzeżenie
Nie przekraczać prędkości
80 km/h.
Nie używać naprawionej opony
przez dłuższy czas.
Sterowność i właściwości jezdne
samochodu mogą ulec
pogorszeniu.
Postępowanie w przypadku przebicia opony:
Zaciągnąć hamulec postojowy i
wybrać 1. lub wsteczny bieg.
Zestaw naprawczy znajduje się pod
przednim fotelem.
1. Wyjąć sprężarkę z opakowania zestawu.
2. Ze schowków pod sprężarką wyjąć przewód połączeniowy i
wąż gumowy.3. Dokręcić przewód powietrza do złącza na pojemniku ze
szczeliwem.
4. Umieścić pojemnik ze szczeliwem
w uchwycie na sprężarce.
Ustawić sprężarkę obok koła w
taki sposób, aby pojemnik ze
szczeliwem znajdował się
pionowo.
5. Odkręcić z uszkodzonej opony kapturek ochronny zaworu.
