OPEL VIVARO 2014 Instrukcja obsługi (in Polish)

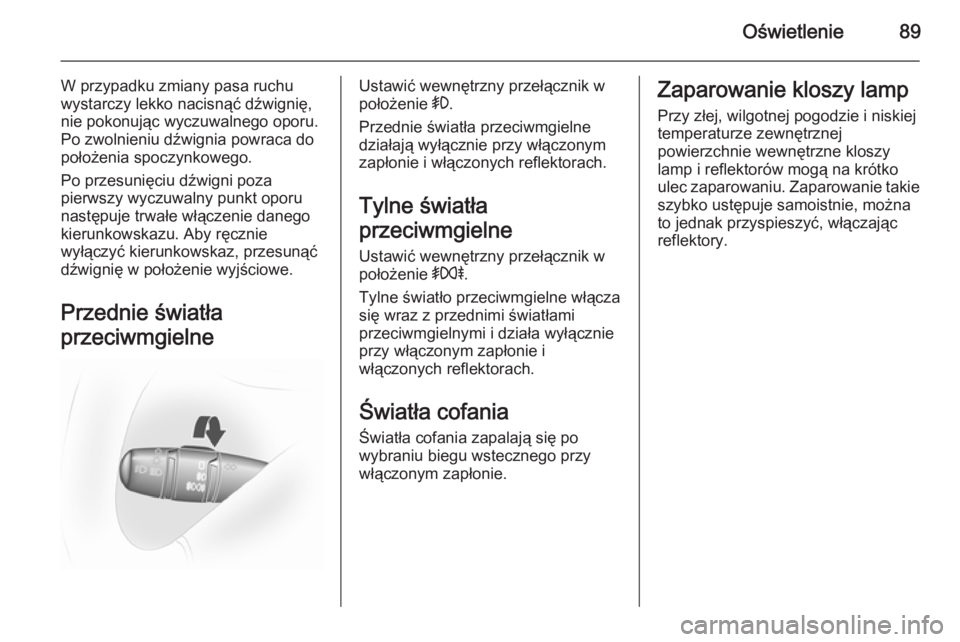

Oświetlenie89
W przypadku zmiany pasa ruchu
wystarczy lekko nacisnąć dźwignię,
nie pokonując wyczuwalnego oporu.
Po zwolnieniu dźwignia powraca do
położenia spoczynkowego.
Po przesunięciu dźwigni poza
pierwszy wyczuwalny punkt oporu
następuje trwałe włączenie danego
kierunkowskazu. Aby ręcznie
wyłączyć kierunkowskaz, przesunąć
dźwignię w położenie wyjściowe.
Przednie światła
przeciwmgielneUstawić wewnętrzny przełącznik w
położenie >.
Przednie światła przeciwmgielne
działają wyłącznie przy włączonym
zapłonie i włączonych reflektorach.
Tylne światła
przeciwmgielne Ustawić wewnętrzny przełącznik w
położenie >r.
Tylne światło przeciwmgielne włącza się wraz z przednimi światłami
przeciwmgielnymi i działa wyłącznie
przy włączonym zapłonie i
włączonych reflektorach.
Światła cofania Światła cofania zapalają się po
wybraniu biegu wstecznego przy włączonym zapłonie.Zaparowanie kloszy lamp
Przy złej, wilgotnej pogodzie i niskiej
temperaturze zewnętrznej
powierzchnie wewnętrzne kloszy
lamp i reflektorów mogą na krótko
ulec zaparowaniu. Zaparowanie takie szybko ustępuje samoistnie, można
to jednak przyspieszyć, włączając
reflektory.

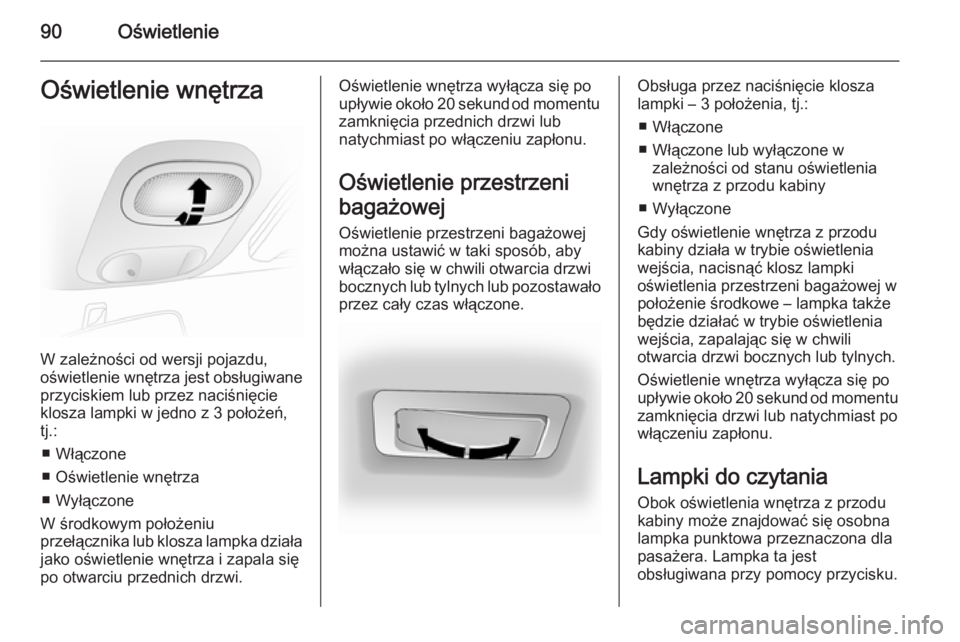

90OświetlenieOświetlenie wnętrza
W zależności od wersji pojazdu,
oświetlenie wnętrza jest obsługiwane
przyciskiem lub przez naciśnięcie klosza lampki w jedno z 3 położeń,
tj.:
■ Włączone
■ Oświetlenie wnętrza
■ Wyłączone
W środkowym położeniu
przełącznika lub klosza lampka działa jako oświetlenie wnętrza i zapala się
po otwarciu przednich drzwi.
Oświetlenie wnętrza wyłącza się po
upływie około 20 sekund od momentu
zamknięcia przednich drzwi lub
natychmiast po włączeniu zapłonu.
Oświetlenie przestrzeni
bagażowej
Oświetlenie przestrzeni bagażowej
można ustawić w taki sposób, aby
włączało się w chwili otwarcia drzwi bocznych lub tylnych lub pozostawało
przez cały czas włączone.Obsługa przez naciśnięcie klosza
lampki – 3 położenia, tj.:
■ Włączone
■ Włączone lub wyłączone w zależności od stanu oświetlenia
wnętrza z przodu kabiny
■ Wyłączone
Gdy oświetlenie wnętrza z przodu
kabiny działa w trybie oświetlenia
wejścia, nacisnąć klosz lampki
oświetlenia przestrzeni bagażowej w
położenie środkowe – lampka także
będzie działać w trybie oświetlenia
wejścia, zapalając się w chwili
otwarcia drzwi bocznych lub tylnych.
Oświetlenie wnętrza wyłącza się po
upływie około 20 sekund od momentu
zamknięcia drzwi lub natychmiast po
włączeniu zapłonu.
Lampki do czytania
Obok oświetlenia wnętrza z przodu
kabiny może znajdować się osobna
lampka punktowa przeznaczona dla
pasażera. Lampka ta jest
obsługiwana przy pomocy przycisku.

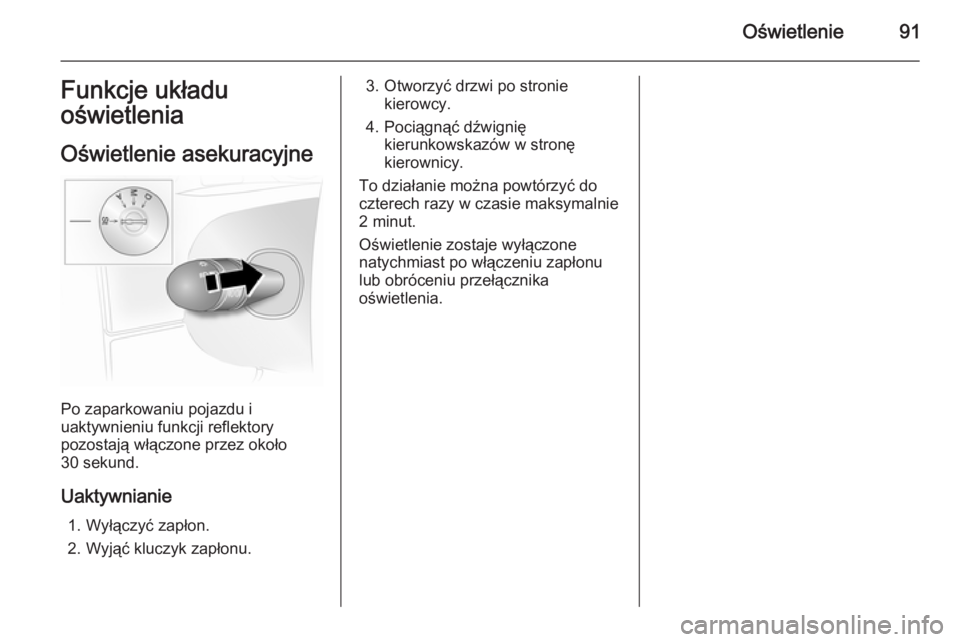

Oświetlenie91Funkcje układu
oświetlenia
Oświetlenie asekuracyjne
Po zaparkowaniu pojazdu i
uaktywnieniu funkcji reflektory
pozostają włączone przez około
30 sekund.
Uaktywnianie 1. Wyłączyć zapłon.
2. Wyjąć kluczyk zapłonu.
3. Otworzyć drzwi po stronie kierowcy.
4. Pociągnąć dźwignię kierunkowskazów w stronę
kierownicy.
To działanie można powtórzyć do
czterech razy w czasie maksymalnie
2 minut.
Oświetlenie zostaje wyłączone
natychmiast po włączeniu zapłonu
lub obróceniu przełącznika
oświetlenia.

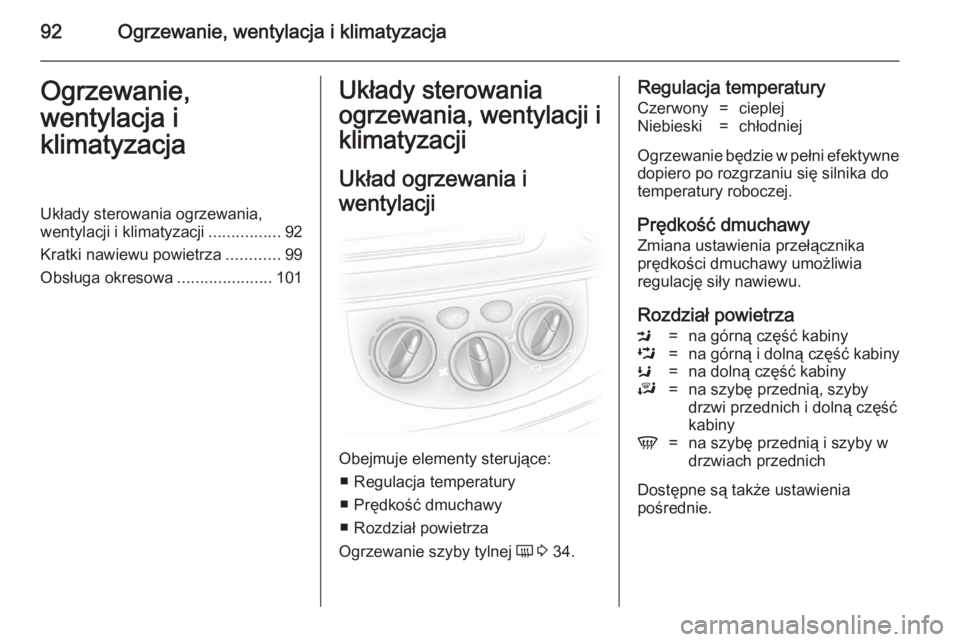

92Ogrzewanie, wentylacja i klimatyzacjaOgrzewanie,
wentylacja i
klimatyzacjaUkłady sterowania ogrzewania,
wentylacji i klimatyzacji ................92
Kratki nawiewu powietrza ............99
Obsługa okresowa .....................101Układy sterowania
ogrzewania, wentylacji i klimatyzacji
Układ ogrzewania i
wentylacji
Obejmuje elementy sterujące: ■ Regulacja temperatury
■ Prędkość dmuchawy
■ Rozdział powietrza
Ogrzewanie szyby tylnej Ü 3 34.
Regulacja temperaturyCzerwony=cieplejNiebieski=chłodniej
Ogrzewanie będzie w pełni efektywne
dopiero po rozgrzaniu się silnika do
temperatury roboczej.
Prędkość dmuchawy Zmiana ustawienia przełącznika
prędkości dmuchawy umożliwia
regulację siły nawiewu.
Rozdział powietrza
M=na górną część kabinyL=na górną i dolną część kabinyK=na dolną część kabinyJ=na szybę przednią, szyby
drzwi przednich i dolną część
kabinyV=na szybę przednią i szyby w
drzwiach przednich
Dostępne są także ustawienia
pośrednie.

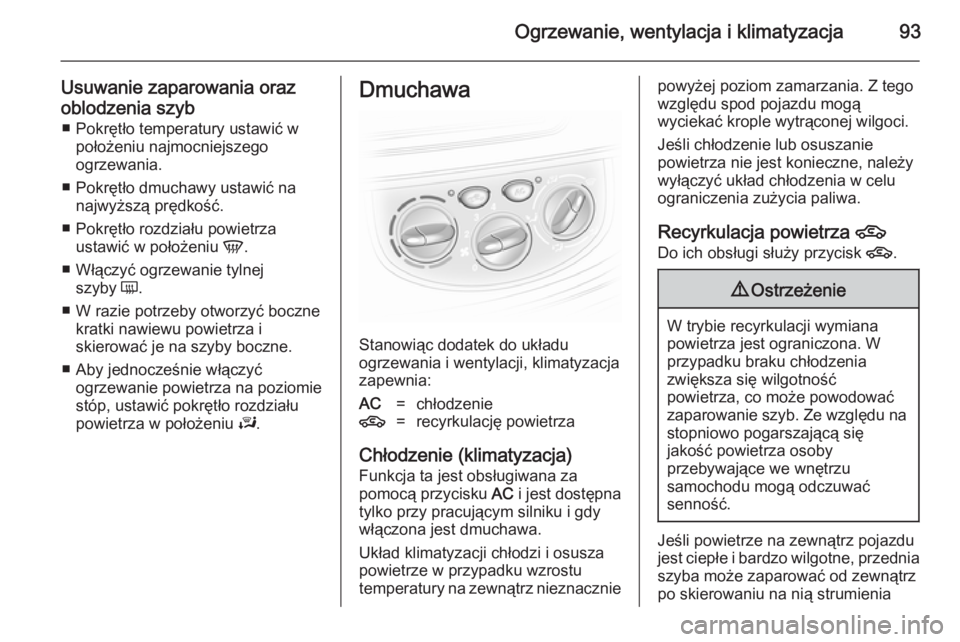

Ogrzewanie, wentylacja i klimatyzacja93
Usuwanie zaparowania oraz
oblodzenia szyb ■ Pokrętło temperatury ustawić w położeniu najmocniejszego
ogrzewania.
■ Pokrętło dmuchawy ustawić na najwyższą prędkość.
■ Pokrętło rozdziału powietrza ustawić w położeniu V.
■ Włączyć ogrzewanie tylnej szyby Ü.
■ W razie potrzeby otworzyć boczne kratki nawiewu powietrza i
skierować je na szyby boczne.
■ Aby jednocześnie włączyć ogrzewanie powietrza na poziomie
stóp, ustawić pokrętło rozdziału
powietrza w położeniu J.Dmuchawa
Stanowiąc dodatek do układu
ogrzewania i wentylacji, klimatyzacja
zapewnia:
AC=chłodzenie4=recyrkulację powietrza
Chłodzenie (klimatyzacja)
Funkcja ta jest obsługiwana za
pomocą przycisku AC i jest dostępna
tylko przy pracującym silniku i gdy włączona jest dmuchawa.
Układ klimatyzacji chłodzi i osusza
powietrze w przypadku wzrostu
temperatury na zewnątrz nieznacznie
powyżej poziom zamarzania. Z tego
względu spod pojazdu mogą
wyciekać krople wytrąconej wilgoci.
Jeśli chłodzenie lub osuszanie
powietrza nie jest konieczne, należy
wyłączyć układ chłodzenia w celu ograniczenia zużycia paliwa.
Recyrkulacja powietrza 4
Do ich obsługi służy przycisk 4.9Ostrzeżenie
W trybie recyrkulacji wymiana
powietrza jest ograniczona. W
przypadku braku chłodzenia
zwiększa się wilgotność
powietrza, co może powodować
zaparowanie szyb. Ze względu na stopniowo pogarszającą się
jakość powietrza osoby
przebywające we wnętrzu
samochodu mogą odczuwać
senność.
Jeśli powietrze na zewnątrz pojazdu
jest ciepłe i bardzo wilgotne, przednia szyba może zaparować od zewnątrz
po skierowaniu na nią strumienia

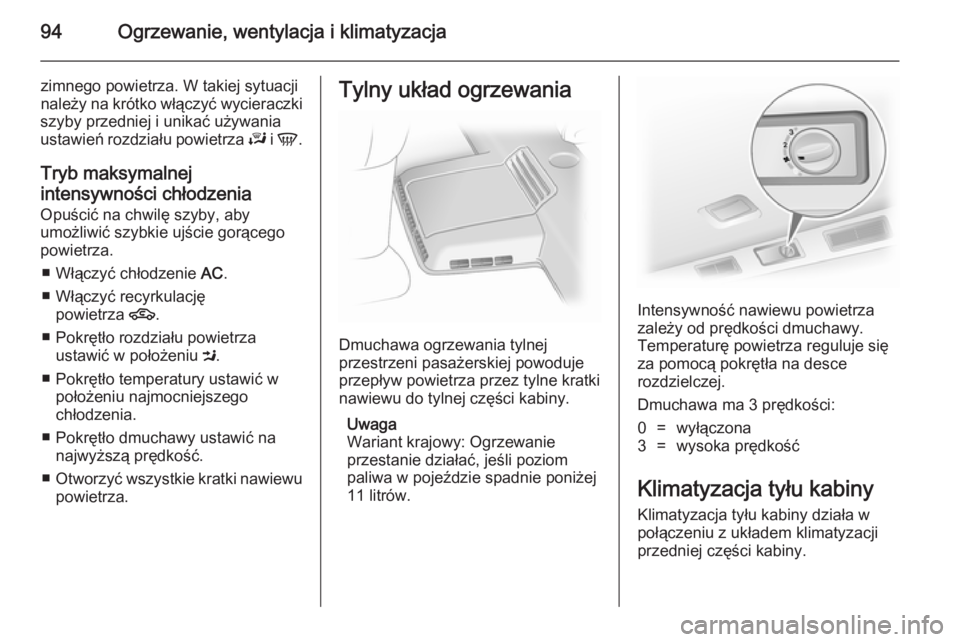

94Ogrzewanie, wentylacja i klimatyzacja
zimnego powietrza. W takiej sytuacji
należy na krótko włączyć wycieraczki
szyby przedniej i unikać używania
ustawień rozdziału powietrza J i V .
Tryb maksymalnej
intensywności chłodzenia
Opuścić na chwilę szyby, aby
umożliwić szybkie ujście gorącego
powietrza.
■ Włączyć chłodzenie AC.
■ Włączyć recyrkulację powietrza 4.
■ Pokrętło rozdziału powietrza ustawić w położeniu M.
■ Pokrętło temperatury ustawić w położeniu najmocniejszego
chłodzenia.
■ Pokrętło dmuchawy ustawić na najwyższą prędkość.
■ Otworzyć wszystkie kratki nawiewu
powietrza.Tylny układ ogrzewania
Dmuchawa ogrzewania tylnej
przestrzeni pasażerskiej powoduje
przepływ powietrza przez tylne kratki
nawiewu do tylnej części kabiny.
Uwaga
Wariant krajowy: Ogrzewanie
przestanie działać, jeśli poziom
paliwa w pojeździe spadnie poniżej
11 litrów.
Intensywność nawiewu powietrza
zależy od prędkości dmuchawy.
Temperaturę powietrza reguluje się
za pomocą pokrętła na desce
rozdzielczej.
Dmuchawa ma 3 prędkości:
0=wyłączona3=wysoka prędkość
Klimatyzacja tyłu kabiny
Klimatyzacja tyłu kabiny działa w
połączeniu z układem klimatyzacji
przedniej części kabiny.

Ogrzewanie, wentylacja i klimatyzacja95

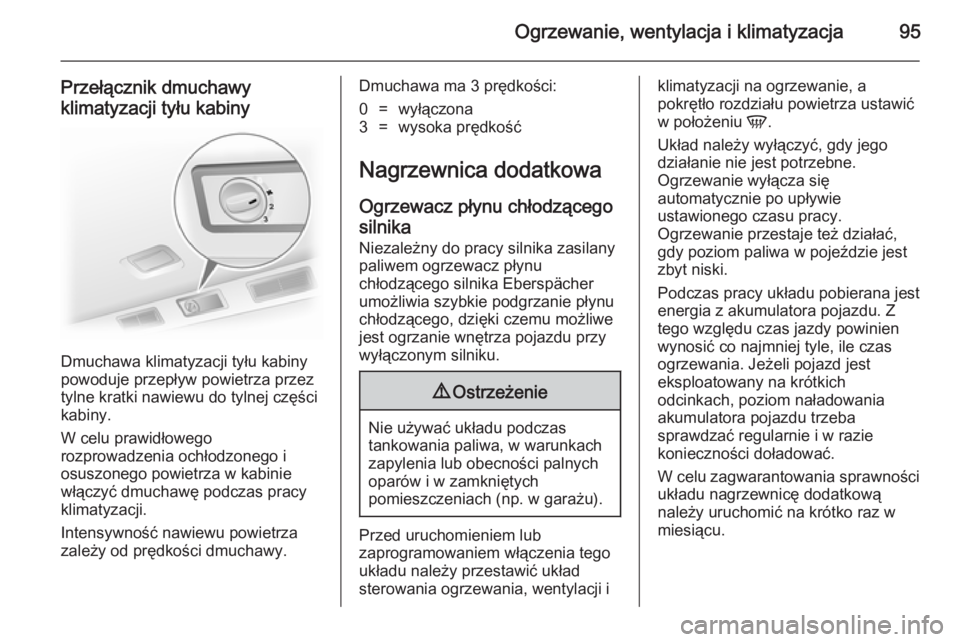

Przełącznik dmuchawy
klimatyzacji tyłu kabiny
Dmuchawa klimatyzacji tyłu kabiny
powoduje przepływ powietrza przez
tylne kratki nawiewu do tylnej części
kabiny.
W celu prawidłowego
rozprowadzenia ochłodzonego i
osuszonego powietrza w kabinie
włączyć dmuchawę podczas pracy klimatyzacji.
Intensywność nawiewu powietrza
zależy od prędkości dmuchawy.
Dmuchawa ma 3 prędkości:0=wyłączona3=wysoka prędkość
Nagrzewnica dodatkowa
Ogrzewacz płynu chłodzącego
silnika
Niezależny do pracy silnika zasilany paliwem ogrzewacz płynu
chłodzącego silnika Eberspächer
umożliwia szybkie podgrzanie płynu
chłodzącego, dzięki czemu możliwe jest ogrzanie wnętrza pojazdu przy
wyłączonym silniku.
9 Ostrzeżenie
Nie używać układu podczas
tankowania paliwa, w warunkach
zapylenia lub obecności palnych
oparów i w zamkniętych
pomieszczeniach (np. w garażu).
Przed uruchomieniem lub
zaprogramowaniem włączenia tego
układu należy przestawić układ
sterowania ogrzewania, wentylacji i
klimatyzacji na ogrzewanie, a
pokrętło rozdziału powietrza ustawić
w położeniu V.
Układ należy wyłączyć, gdy jego
działanie nie jest potrzebne.
Ogrzewanie wyłącza się
automatycznie po upływie
ustawionego czasu pracy.
Ogrzewanie przestaje też działać,
gdy poziom paliwa w pojeździe jest
zbyt niski.
Podczas pracy układu pobierana jest
energia z akumulatora pojazdu. Z
tego względu czas jazdy powinien
wynosić co najmniej tyle, ile czas
ogrzewania. Jeżeli pojazd jest
eksploatowany na krótkich
odcinkach, poziom naładowania
akumulatora pojazdu trzeba
sprawdzać regularnie i w razie
konieczności doładować.
W celu zagwarantowania sprawności układu nagrzewnicę dodatkową
należy uruchomić na krótko raz w miesiącu.

96Ogrzewanie, wentylacja i klimatyzacja

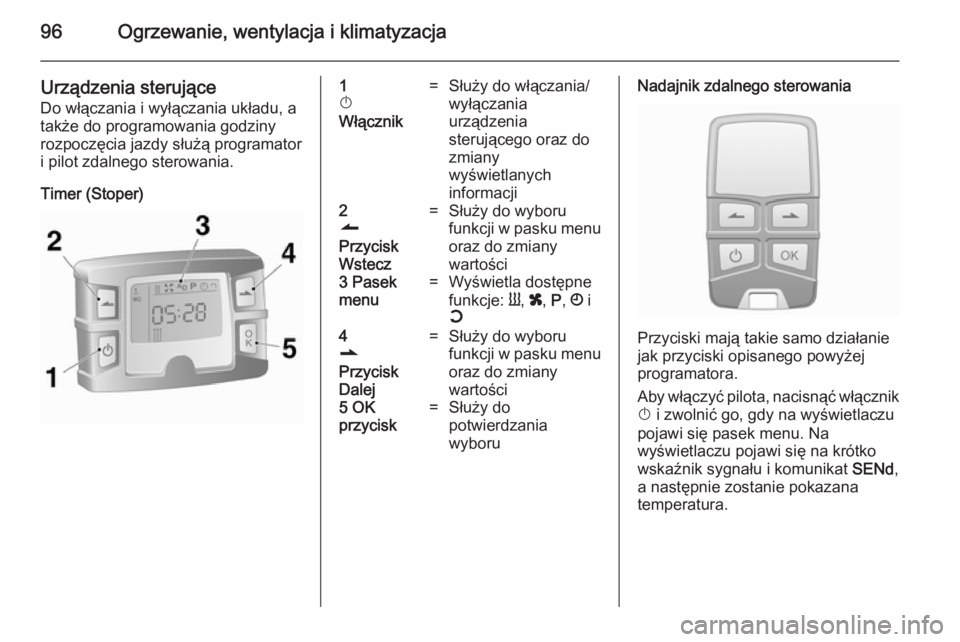

Urządzenia sterujące
Do włączania i wyłączania układu, a
także do programowania godziny
rozpoczęcia jazdy służą programator
i pilot zdalnego sterowania.
Timer (Stoper)1
X
Włącznik=Służy do włączania/
wyłączania
urządzenia
sterującego oraz do
zmiany
wyświetlanych
informacji2
q
Przycisk
Wstecz=Służy do wyboru
funkcji w pasku menu oraz do zmiany
wartości3 Pasek
menu=Wyświetla dostępne
funkcje: Y, x , P , Ö i
Y4
r
Przycisk
Dalej=Służy do wyboru
funkcji w pasku menu oraz do zmiany
wartości5 OK
przycisk=Służy do
potwierdzania
wyboruNadajnik zdalnego sterowania
Przyciski mają takie samo działanie
jak przyciski opisanego powyżej
programatora.
Aby włączyć pilota, nacisnąć włącznik
X i zwolnić go, gdy na wyświetlaczu
pojawi się pasek menu. Na
wyświetlaczu pojawi się na krótko
wskaźnik sygnału i komunikat SENd,
a następnie zostanie pokazana
temperatura.

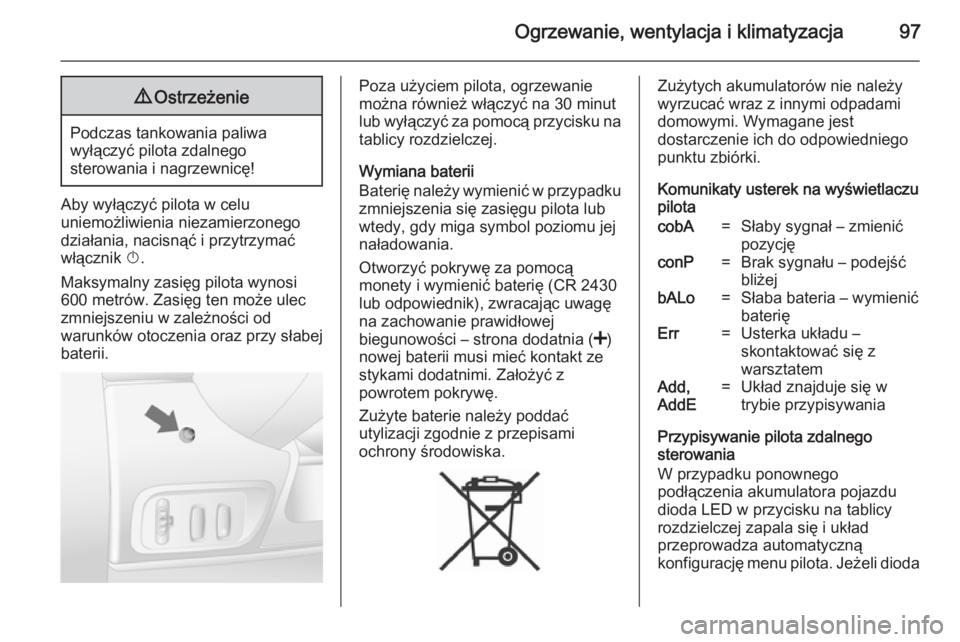

Ogrzewanie, wentylacja i klimatyzacja979Ostrzeżenie
Podczas tankowania paliwa
wyłączyć pilota zdalnego
sterowania i nagrzewnicę!
Aby wyłączyć pilota w celu
uniemożliwienia niezamierzonego
działania, nacisnąć i przytrzymać
włącznik X.
Maksymalny zasięg pilota wynosi
600 metrów. Zasięg ten może ulec zmniejszeniu w zależności od
warunków otoczenia oraz przy słabej
baterii.
Poza użyciem pilota, ogrzewanie
można również włączyć na 30 minut
lub wyłączyć za pomocą przycisku na tablicy rozdzielczej.
Wymiana baterii
Baterię należy wymienić w przypadku
zmniejszenia się zasięgu pilota lub
wtedy, gdy miga symbol poziomu jej
naładowania.
Otworzyć pokrywę za pomocą
monety i wymienić baterię (CR 2430
lub odpowiednik), zwracając uwagę
na zachowanie prawidłowej
biegunowości – strona dodatnia ( <)
nowej baterii musi mieć kontakt ze
stykami dodatnimi. Założyć z
powrotem pokrywę.
Zużyte baterie należy poddać
utylizacji zgodnie z przepisami
ochrony środowiska.Zużytych akumulatorów nie należy
wyrzucać wraz z innymi odpadami
domowymi. Wymagane jest
dostarczenie ich do odpowiedniego
punktu zbiórki.
Komunikaty usterek na wyświetlaczu
pilotacobA=Słaby sygnał – zmienić
pozycjęconP=Brak sygnału – podejść
bliżejbALo=Słaba bateria – wymienić
baterięErr=Usterka układu –
skontaktować się z
warsztatemAdd,
AddE=Układ znajduje się w
trybie przypisywania
Przypisywanie pilota zdalnego
sterowania
W przypadku ponownego
podłączenia akumulatora pojazdu
dioda LED w przycisku na tablicy rozdzielczej zapala się i układ
przeprowadza automatyczną
konfigurację menu pilota. Jeżeli dioda

98Ogrzewanie, wentylacja i klimatyzacja
LED miga, nacisnąć przycisk OK na
pilocie, wybrać Add lub AddE i
potwierdzić.
Można również skonfigurować
dodatkowe piloty zdalnego
sterowania. Nacisnąć i przytrzymać
przycisk, aż dioda LED zacznie
migać, włączyć pilota, wybrać opcję
Add i potwierdzić.
Opcja AddE przypisuje wyłącznie
używanego aktualnie pilota i blokuje
wszystkie wcześniej skonfigurowane
piloty. Opcja Add pozwala przypisać
maksymalnie 4 piloty, ale układ
można obsługiwać wyłącznie jednym pilotem na raz.
Obsługa
Ogrzewanie Y
Wybrać Y w pasku menu i
potwierdzić. Na wyświetlaczu miga
nastawiony czas włączenia
ogrzewania, np. L 30. Ustawienie
fabryczne wynosi 30 minut.
Aby tymczasowo zmienić czas
włączenia ogrzewania, nastawić
wartość za pomocą przycisku q lubr i potwierdzić. Zakres regulacji
wartości wynosi od 10 do 120 minut.
Ze względu na pobór mocy przez
nagrzewnicę należy zwrócić uwagę
na odpowiednie ustawienie czasu
ogrzewania.
Aby wyłączyć, wybrać ponownie Y w
pasku menu i potwierdzić.
Wentylacja x
Wybrać x w pasku menu i
potwierdzić.
Czas działania wentylacji można zatwierdzić lub zmienić. Wyświetlony
czas działania zostaje zatwierdzony
bez potrzeby potwierdzenia.
Aby wyłączyć, wybrać ponownie x w
pasku menu i potwierdzić.
Programowanie P
Istnieje możliwość zaprogramowania
maksymalnie 3 godzin rozpoczęcia
jazdy w ciągu jednego dnia lub
jednego tygodnia.
■ Wybrać P w pasku menu i
potwierdzić
■ Wybrać żądany numer pozycji pamięci: 1, 2 lub 3 i potwierdzić■ Nastawić dzień i potwierdzić
■ Nastawić godzinę i potwierdzić
■ Nastawić minuty i potwierdzić
■ Wybrać Y lub x i potwierdzić
■ W razie potrzeby, przed rozpoczęciem jazdy zmienić czaswłączenia i potwierdzić
Następny numer pozycji pamięci,
który ma być włączony, jest
podkreślony i wyświetlony jest dzień
tygodnia. Powtórzyć powyższą
procedurę, aby zaprogramować
pozostałe pozycje pamięci.
Naciśnięcie przycisku X podczas
programowania powoduje
zakończenie procedury bez
zapisania zmian w programie.
Aby usunąć zaprogramowaną
godzinę rozpoczęcia jazdy, wykonać kolejne kroki procedury
programowania do momentu, gdy
zacznie migać symbol ogrzewania Y.
Naciskać przycisk q lub r, aż
pojawi się komunikat oFF i
potwierdzić.
