Page 11 of 181

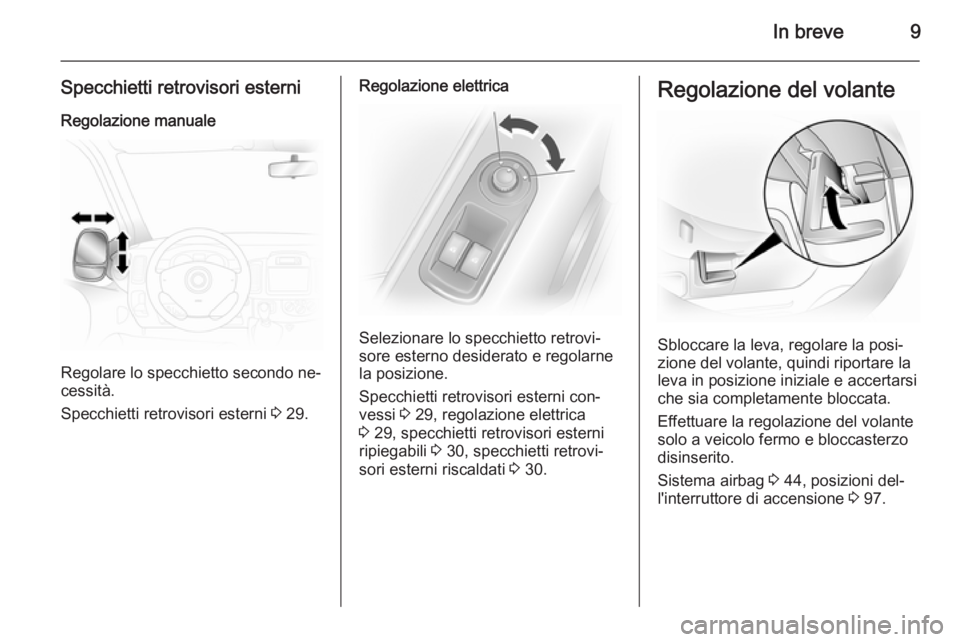

In breve9
Specchietti retrovisori esterniRegolazione manuale
Regolare lo specchietto secondo ne‐
cessità.
Specchietti retrovisori esterni 3 29.
Regolazione elettrica
Selezionare lo specchietto retrovi‐
sore esterno desiderato e regolarne
la posizione.
Specchietti retrovisori esterni con‐
vessi 3 29, regolazione elettrica
3 29, specchietti retrovisori esterni
ripiegabili 3 30, specchietti retrovi‐
sori esterni riscaldati 3 30.
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Sistema airbag 3 44, posizioni del‐
l'interruttore di accensione 3 97.

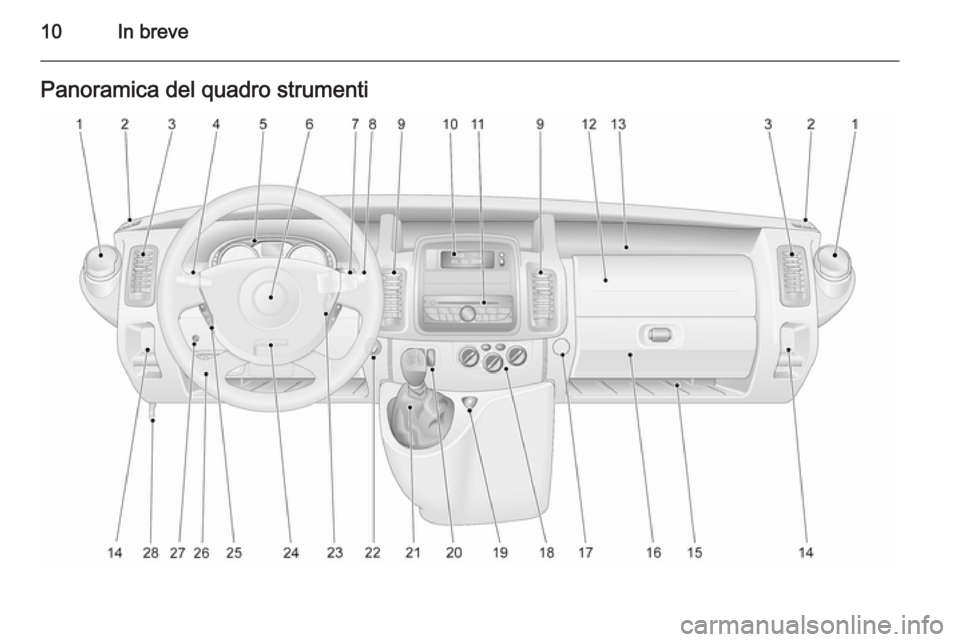

Page 12 of 181
10In brevePanoramica del quadro strumenti

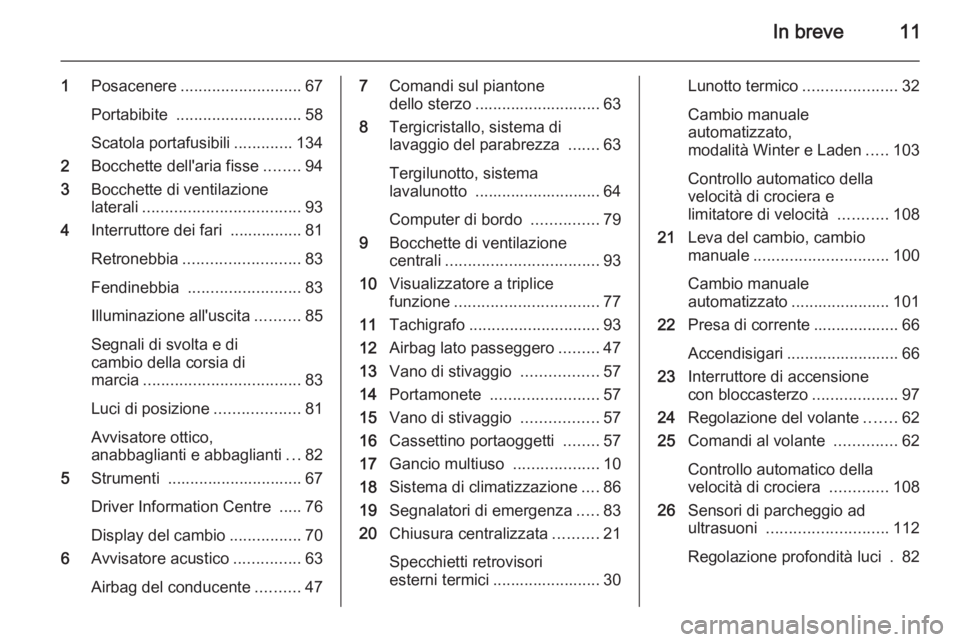

Page 13 of 181
In breve11
1Posacenere ........................... 67
Portabibite ............................ 58
Scatola portafusibili .............134
2 Bocchette dell'aria fisse ........94
3 Bocchette di ventilazione
laterali ................................... 93
4 Interruttore dei fari ................ 81
Retronebbia .......................... 83
Fendinebbia ......................... 83
Illuminazione all'uscita ..........85
Segnali di svolta e di
cambio della corsia di
marcia ................................... 83
Luci di posizione ...................81
Avvisatore ottico,
anabbaglianti e abbaglianti ...82
5 Strumenti .............................. 67
Driver Information Centre ..... 76
Display del cambio ................70
6 Avvisatore acustico ...............63
Airbag del conducente ..........477Comandi sul piantone
dello sterzo ............................ 63
8 Tergicristallo, sistema di
lavaggio del parabrezza .......63
Tergilunotto, sistema
lavalunotto ............................ 64
Computer di bordo ...............79
9 Bocchette di ventilazione
centrali .................................. 93
10 Visualizzatore a triplice
funzione ................................ 77
11 Tachigrafo ............................. 93
12 Airbag lato passeggero .........47
13 Vano di stivaggio .................57
14 Portamonete ........................ 57
15 Vano di stivaggio .................57
16 Cassettino portaoggetti ........57
17 Gancio multiuso ...................10
18 Sistema di climatizzazione ....86
19 Segnalatori di emergenza .....83
20 Chiusura centralizzata ..........21
Specchietti retrovisori
esterni termici ........................ 30Lunotto termico .....................32
Cambio manuale
automatizzato,
modalità Winter e Laden .....103
Controllo automatico della
velocità di crociera e
limitatore di velocità ...........108
21 Leva del cambio, cambio
manuale .............................. 100
Cambio manuale
automatizzato ...................... 101
22 Presa di corrente ................... 66
Accendisigari ......................... 66
23 Interruttore di accensione
con bloccasterzo ...................97
24 Regolazione del volante .......62
25 Comandi al volante ..............62
Controllo automatico della
velocità di crociera .............108
26 Sensori di parcheggio ad
ultrasuoni ........................... 112
Regolazione profondità luci . 82

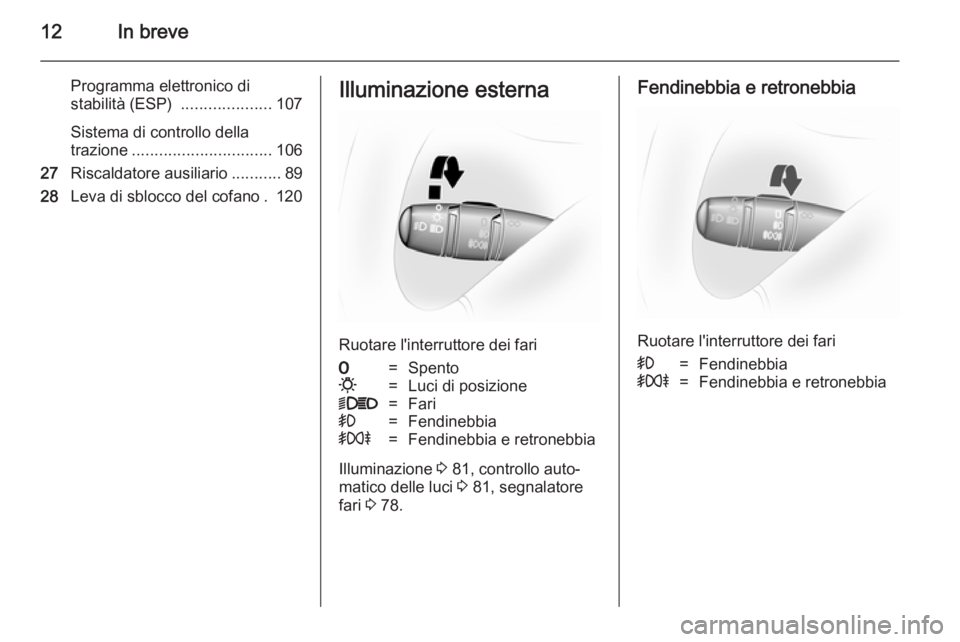

Page 14 of 181
12In breve
Programma elettronico di
stabilità (ESP) ....................107
Sistema di controllo della
trazione ............................... 106
27 Riscaldatore ausiliario ...........89
28 Leva di sblocco del cofano . 120Illuminazione esterna
Ruotare l'interruttore dei fari
7=Spento0=Luci di posizione9P=Fari>=Fendinebbia>r=Fendinebbia e retronebbia
Illuminazione 3 81, controllo auto‐
matico delle luci 3 81, segnalatore
fari 3 78.
Fendinebbia e retronebbia
Ruotare l'interruttore dei fari
>=Fendinebbia>r=Fendinebbia e retronebbia

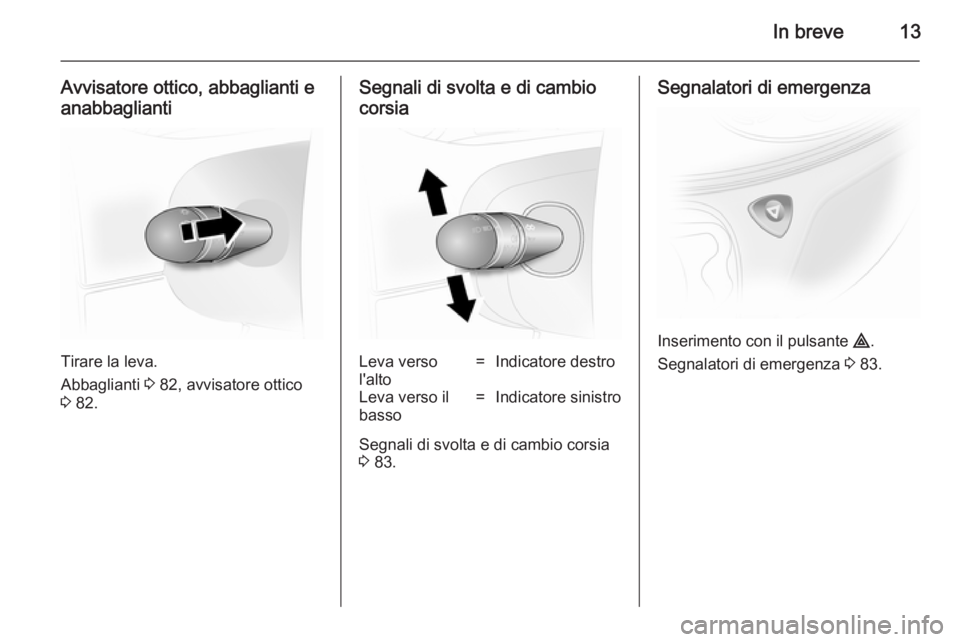

Page 15 of 181
In breve13
Avvisatore ottico, abbaglianti eanabbaglianti
Tirare la leva.
Abbaglianti 3 82, avvisatore ottico
3 82.
Segnali di svolta e di cambio
corsiaLeva verso
l'alto=Indicatore destroLeva verso il
basso=Indicatore sinistro
Segnali di svolta e di cambio corsia
3 83.
Segnalatori di emergenza
Inserimento con il pulsante ¨.
Segnalatori di emergenza 3 83.
Page 16 of 181
14In breveAvvisatore acustico
Premere j.
Sistemi tergilavacristalli
TergicristalliK=intermittenza1=lento2=veloce
Tergicristallo 3 63, sostituzione
della spazzola tergicristallo 3 128.
Sistemi lavacristalli e lavafari
Tirare la leva.
Azione
breve=il tergicristallo effettua
una passataAzione
lunga=il tergicristallo effettua al‐ cune passate e il liquido
di lavaggio viene spruz‐
zato sul tergicristallo
Sistema lavacristalli e lavafari 3 63,
sostituzione delle spazzole dei tergi‐ cristalli 3 128, liquido di lavaggio
3 125.

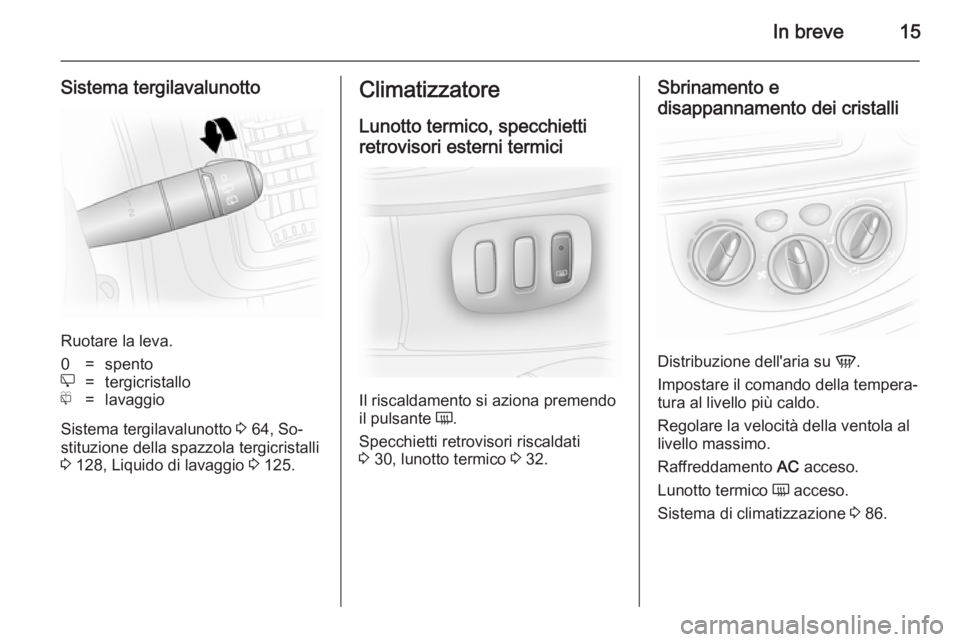

Page 17 of 181
In breve15
Sistema tergilavalunotto
Ruotare la leva.
0=spentoe=tergicristallof=lavaggio
Sistema tergilavalunotto 3 64, So‐
stituzione della spazzola tergicristalli 3 128, Liquido di lavaggio 3 125.
Climatizzatore
Lunotto termico, specchietti
retrovisori esterni termici
Il riscaldamento si aziona premendo
il pulsante Ü.
Specchietti retrovisori riscaldati
3 30, lunotto termico 3 32.
Sbrinamento e
disappannamento dei cristalli
Distribuzione dell'aria su V.
Impostare il comando della tempera‐
tura al livello più caldo.
Regolare la velocità della ventola al
livello massimo.
Raffreddamento AC acceso.
Lunotto termico Ü acceso.
Sistema di climatizzazione 3 86.

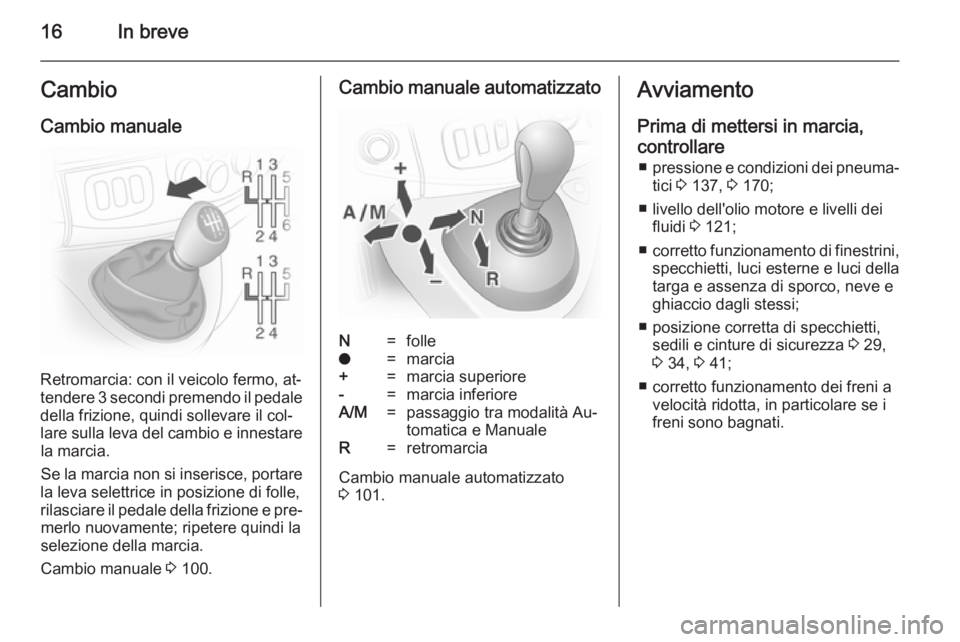

Page 18 of 181
16In breveCambio
Cambio manuale
Retromarcia: con il veicolo fermo, at‐
tendere 3 secondi premendo il pedale della frizione, quindi sollevare il col‐
lare sulla leva del cambio e innestare la marcia.
Se la marcia non si inserisce, portare
la leva selettrice in posizione di folle,
rilasciare il pedale della frizione e pre‐ merlo nuovamente; ripetere quindi la
selezione della marcia.
Cambio manuale 3 100.
Cambio manuale automatizzatoN=folleo=marcia+=marcia superiore-=marcia inferioreA/M =passaggio tra modalità Au‐
tomatica e ManualeR=retromarcia
Cambio manuale automatizzato
3 101.
Avviamento
Prima di mettersi in marcia,
controllare ■ pressione e condizioni dei pneuma‐
tici 3 137, 3 170;
■ livello dell'olio motore e livelli dei fluidi 3 121;
■ corretto funzionamento di finestrini,
specchietti, luci esterne e luci della
targa e assenza di sporco, neve e ghiaccio dagli stessi;
■ posizione corretta di specchietti, sedili e cinture di sicurezza 3 29,
3 34, 3 41;
■ corretto funzionamento dei freni a velocità ridotta, in particolare se i
freni sono bagnati.

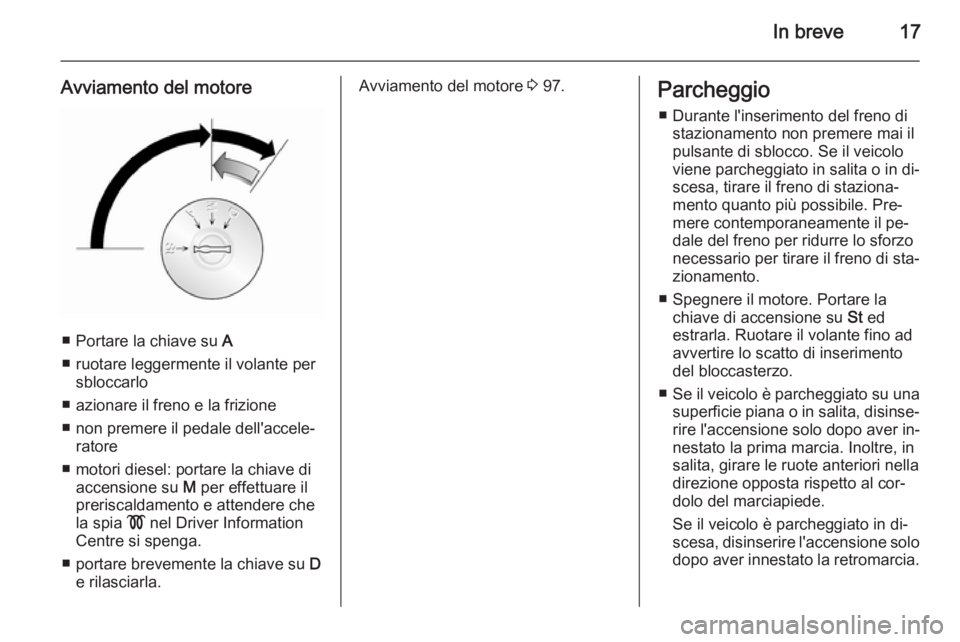

Page 19 of 181
In breve17
Avviamento del motore
■ Portare la chiave su A
■ ruotare leggermente il volante per sbloccarlo
■ azionare il freno e la frizione
■ non premere il pedale dell'accele‐ ratore
■ motori diesel: portare la chiave di accensione su M per effettuare il
preriscaldamento e attendere che
la spia ! nel Driver Information
Centre si spenga.
■ portare brevemente la chiave su D
e rilasciarla.
Avviamento del motore 3 97.Parcheggio
■ Durante l'inserimento del freno di stazionamento non premere mai il
pulsante di sblocco. Se il veicolo
viene parcheggiato in salita o in di‐
scesa, tirare il freno di staziona‐
mento quanto più possibile. Pre‐
mere contemporaneamente il pe‐
dale del freno per ridurre lo sforzo
necessario per tirare il freno di sta‐
zionamento.
■ Spegnere il motore. Portare la chiave di accensione su St ed
estrarla. Ruotare il volante fino ad
avvertire lo scatto di inserimento
del bloccasterzo.
■ Se il veicolo è parcheggiato su una
superficie piana o in salita, disinse‐
rire l'accensione solo dopo aver in‐
nestato la prima marcia. Inoltre, in
salita, girare le ruote anteriori nella
direzione opposta rispetto al cor‐
dolo del marciapiede.
Se il veicolo è parcheggiato in di‐
scesa, disinserire l'accensione solo
dopo aver innestato la retromarcia.

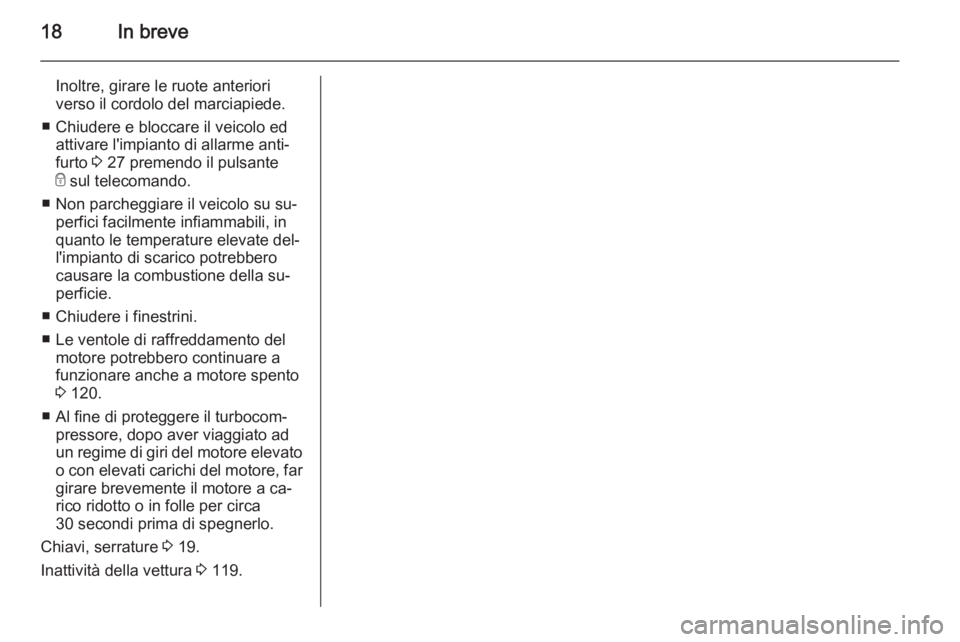

Page 20 of 181
18In breve
Inoltre, girare le ruote anteriori
verso il cordolo del marciapiede.
■ Chiudere e bloccare il veicolo ed attivare l'impianto di allarme anti‐
furto 3 27 premendo il pulsante
e sul telecomando.
■ Non parcheggiare il veicolo su su‐ perfici facilmente infiammabili, in
quanto le temperature elevate del‐
l'impianto di scarico potrebbero
causare la combustione della su‐
perficie.
■ Chiudere i finestrini.
■ Le ventole di raffreddamento del motore potrebbero continuare a
funzionare anche a motore spento
3 120.
■ Al fine di proteggere il turbocom‐ pressore, dopo aver viaggiato ad
un regime di giri del motore elevato
o con elevati carichi del motore, far
girare brevemente il motore a ca‐
rico ridotto o in folle per circa
30 secondi prima di spegnerlo.
Chiavi, serrature 3 19.
Inattività della vettura 3 119.
