Page 131 of 185

Soins du véhicule129
Le niveau de liquide de frein doit se
situer entre les repères MIN et MAX .
Lors de l'appoint, veiller à la plus
grande propreté car la présence d'im‐
puretés dans le liquide de frein peut
entraîner des défaillances du dispo‐
sitif de freinage. Faire corriger la
cause de la fuite de liquide de frein
par un atelier.
N'utiliser que du liquide de frein hau‐
tes performances homologué pour
votre véhicule.
Liquide de frein/ d'embrayage 3 158.
Batterie du véhicule
La batterie du véhicule ne nécessite
aucun entretien, à condition que le
style de conduite adopté garantisse
une charge suffisante de la batterie.
Les petits trajets et les démarrages
fréquents peuvent entraîner la dé‐
charge de la batterie. Éviter l'utilisa‐ tion de consommateurs électriques
non nécessaires.
Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres de collecte appropriés.
Ne pas utiliser le véhicule pendant
plus de 4 semaines peut conduire à
une décharge de la batterie. Débran‐
cher la cosse de la borne négative de
la batterie du véhicule.
Ne brancher et débrancher la batterie
que quand le contact est coupé.
Accès à la batterie
La batterie du véhicule se situe sous
le panneau de plancher de siège
avant gauche 3 148.
Étiquette d'avertissement
Signification des symboles : ■ Pas d'étincelle ou de flamme nue, interdit de fumer.
■ Toujours protéger les yeux. Les gaz explosifs peuvent causer une
cécité ou des blessures.
■ Conserver la batterie du véhicule hors de portée des enfants.
Page 132 of 185

130Soins du véhicule
■ La batterie du véhicule contient del'acide sulfurique qui peut rendre
aveugle ou causer de graves brû‐
lures.
■ Consulter le manuel d'utilisation pour de plus amples informations.
■ Des gaz explosifs peuvent être pré‐
sents à proximité de la batterie.
Maintenance de la batterie du
véhicule9 Danger
Assurer une ventilation adéquate
lors de la charge de la batterie. Il y
a un risque d'explosion si on laisse s'accumuler les gaz générés pen‐
dant la charge !
Remplacement de la batterie du
véhicule
Quand la batterie du véhicule est
remplacée, s'assurer qu'il n'y a pas de trous de ventilation ouverts à proxi‐
mité de la borne positive. Si un trou
de ventilation est ouvert dans cette
zone, il doit être obturé par un capu‐
chon borgne et la ventilation à proxi‐
mité de la borne négative doit être ou‐ verte.
Nous vous recommandons de faire
remplacer la batterie du véhicule par
un atelier.
Batterie supplémentaire
En fonction de l'équipement auxiliaire du véhicule, certains modèles peu‐
vent disposer d'une batterie supplé‐
mentaire située à côté de la batterie
du véhicule.
Filtre à gazole (diesel)Purger l'eau résiduelle du filtre à ga‐
zole (diesel) à chaque vidange d'huile
moteur.
Placer un récipient sous le carter du filtre. Desserrer les vis moletées du
couvercle de filtre et de la partie infé‐ rieure du filtre, d'environ un tour afin
de purger l'eau.
Le filtre est purgé dès que du gazole
(diesel) s'échappe de la vis moletée
dans le bas du filtre. Resserrer les
deux vis.
Contrôler le filtre à gazole (diesel) à
des intervalles plus rapprochés si le
véhicule est utilisé dans des condi‐ tions de fonctionnement extrêmes.
Page 133 of 185

Soins du véhicule131Purge du système
d'alimentation en gazole
(diesel)
En cas de panne sèche, il sera né‐
cessaire de purger l'air du circuit d'ali‐
mentation en gazole (diesel).
Remplir le réservoir de carburant et
procéder comme suit :
1. Enlever le cache de protection de
la pompe d'alimentation en ligne.
2. Placer un récipient adéquat sous la vis de purger du filtre à carbu‐
rant afin de récolter le carburant
qui s'échappe.
3. Desserrer la vis de purge (flèche) d'un tour.
4. Manœuvrer manuellement la pompe d'alimentation en ligne de
manière lente et constante jus‐
qu'à ce que le carburant qui
s'échappe de la vis de purge des‐
serrée soit exempt de bulles d'air.
5. Resserrer la vis de purge.
6. Remonter le cache de protection sur la pompe d'alimentation en li‐
gne.Remplacement des balais
d'essuie-glace
Balais d'essuie-glace avant
Soulever le bras d'essuie-glace, pres‐
ser l'attache vers le bras d'essuie-
glace et détacher le balai.
Balai d'essuie-glace de la
lunette arrière Soulever le bras d'essuie-glace, pivo‐
ter le balai d'essuie-glace et le déta‐
cher.
Page 134 of 185

132Soins du véhiculeRemplacement des
ampoules
Couper le contact et activer les com‐mutateurs concernés ou fermer les
portes.
Maintenir une ampoule uniquement
par son culot. Ne pas toucher le verre de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.Phares
Feux de croisement et feux de
route
1. Enlever le connecteur du faisceau
de câbles.
2. Enlever le joint en caoutchouc.
3. Libérer l'attache de maintien et enlever l'ampoule.
4. Remplacer l'ampoule et monterl'attache de maintien de sorte que
l'ampoule soit correctement orien‐ tée.
5. Monter le joint en caoutchouc et rebrancher le connecteur du fais‐
ceau de câbles.
Feux latéraux
1. Enlever la douille de l'ampoule du
boîtier de réflecteur en la faisant
tourner de 90°.
2. Remplacer l'ampoule.
3. Placer la douille de l'ampoule dans le boîtier du réflecteur.
Page 135 of 185

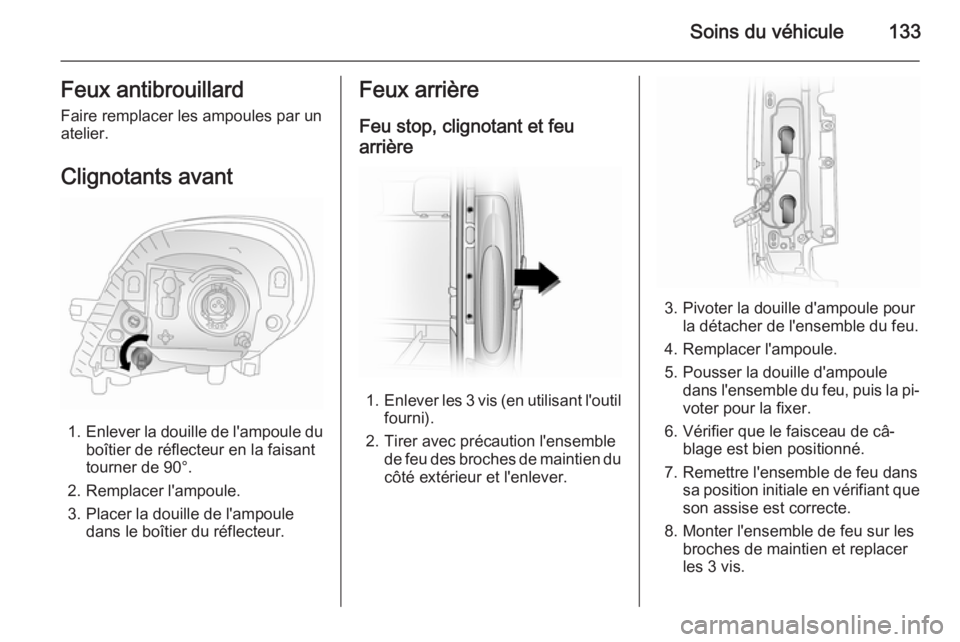

Soins du véhicule133Feux antibrouillard
Faire remplacer les ampoules par un
atelier.
Clignotants avant
1. Enlever la douille de l'ampoule du
boîtier de réflecteur en la faisant
tourner de 90°.
2. Remplacer l'ampoule.
3. Placer la douille de l'ampoule dans le boîtier du réflecteur.
Feux arrière
Feu stop, clignotant et feu
arrière
1. Enlever les 3 vis (en utilisant l'outil
fourni).
2. Tirer avec précaution l'ensemble de feu des broches de maintien ducôté extérieur et l'enlever.
3. Pivoter la douille d'ampoule pour la détacher de l'ensemble du feu.
4. Remplacer l'ampoule.
5. Pousser la douille d'ampoule dans l'ensemble du feu, puis la pi‐voter pour la fixer.
6. Vérifier que le faisceau de câ‐ blage est bien positionné.
7. Remettre l'ensemble de feu dans sa position initiale en vérifiant que
son assise est correcte.
8. Monter l'ensemble de feu sur les broches de maintien et replacer
les 3 vis.
Page 136 of 185

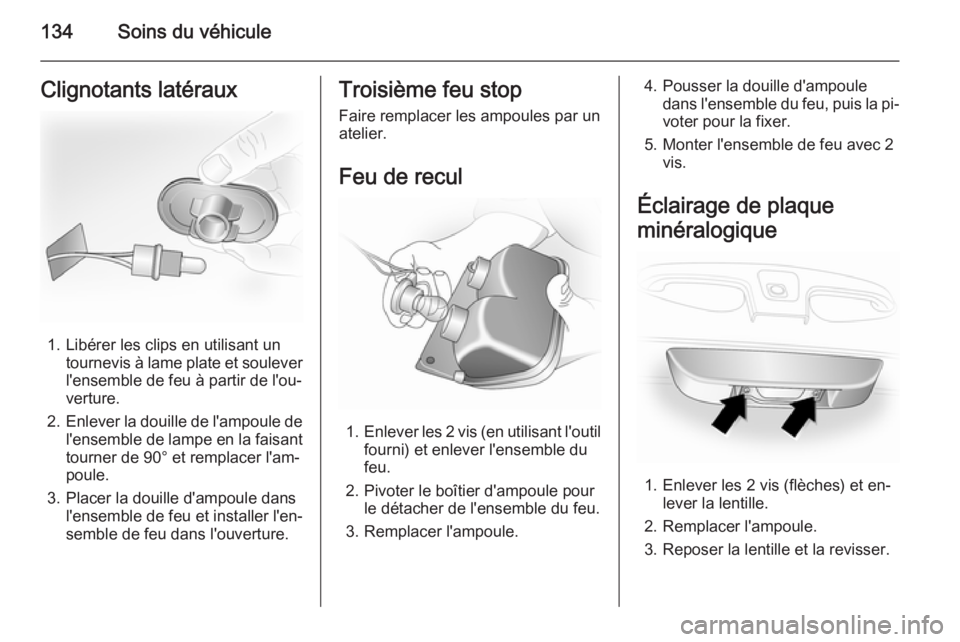

134Soins du véhiculeClignotants latéraux
1. Libérer les clips en utilisant untournevis à lame plate et soulever
l'ensemble de feu à partir de l'ou‐
verture.
2. Enlever la douille de l'ampoule de
l'ensemble de lampe en la faisanttourner de 90° et remplacer l'am‐
poule.
3. Placer la douille d'ampoule dans l'ensemble de feu et installer l'en‐
semble de feu dans l'ouverture.
Troisième feu stop
Faire remplacer les ampoules par un
atelier.
Feu de recul
1. Enlever les 2 vis (en utilisant l'outil
fourni) et enlever l'ensemble du
feu.
2. Pivoter le boîtier d'ampoule pour le détacher de l'ensemble du feu.
3. Remplacer l'ampoule.
4. Pousser la douille d'ampoule dans l'ensemble du feu, puis la pi‐voter pour la fixer.
5. Monter l'ensemble de feu avec 2 vis.
Éclairage de plaque
minéralogique
1. Enlever les 2 vis (flèches) et en‐ lever la lentille.
2. Remplacer l'ampoule.
3. Reposer la lentille et la revisser.
Page 137 of 185

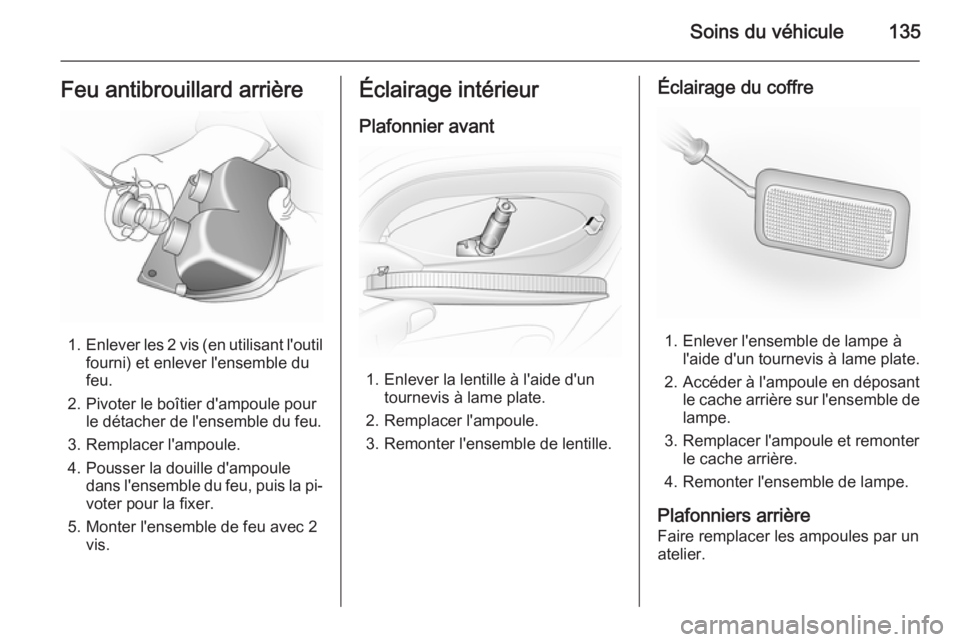

Soins du véhicule135Feu antibrouillard arrière
1.Enlever les 2 vis (en utilisant l'outil
fourni) et enlever l'ensemble du
feu.
2. Pivoter le boîtier d'ampoule pour le détacher de l'ensemble du feu.
3. Remplacer l'ampoule.
4. Pousser la douille d'ampoule dans l'ensemble du feu, puis la pi‐voter pour la fixer.
5. Monter l'ensemble de feu avec 2 vis.
Éclairage intérieur
Plafonnier avant
1. Enlever la lentille à l'aide d'un tournevis à lame plate.
2. Remplacer l'ampoule.
3. Remonter l'ensemble de lentille.
Éclairage du coffre
1. Enlever l'ensemble de lampe à l'aide d'un tournevis à lame plate.
2. Accéder à l'ampoule en déposant
le cache arrière sur l'ensemble delampe.
3. Remplacer l'ampoule et remonter le cache arrière.
4. Remonter l'ensemble de lampe.
Plafonniers arrière Faire remplacer les ampoules par un
atelier.
Page 138 of 185

136Soins du véhicule
Éclairage de la boîte à gants
Faire remplacer les ampoules par un
atelier.
Éclairage du tableau de
bord
Faire remplacer les ampoules par un
atelier.Circuit électrique
Fusibles Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions
sur le fusible défectueux.
La boîte à fusibles se trouve sur le côté gauche du tableau de bord, sous le porte-gobelet.
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition Off et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la dé‐
faillance n'a pas été supprimée.
Il est recommandé d'emporter un jeu
complet de fusibles. La boîte à fusi‐
bles dispose d'un espace de range‐
ment pour les fusibles de rechange.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Page 139 of 185

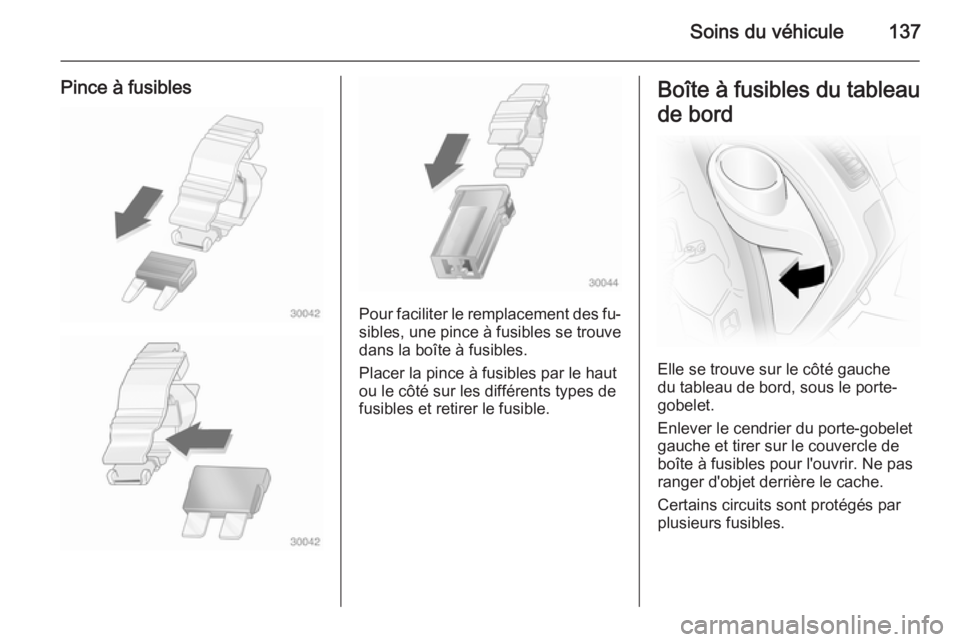

Soins du véhicule137
Pince à fusibles
Pour faciliter le remplacement des fu‐sibles, une pince à fusibles se trouve
dans la boîte à fusibles.
Placer la pince à fusibles par le haut
ou le côté sur les différents types de
fusibles et retirer le fusible.
Boîte à fusibles du tableau
de bord
Elle se trouve sur le côté gauche
du tableau de bord, sous le porte-
gobelet.
Enlever le cendrier du porte-gobelet
gauche et tirer sur le couvercle de
boîte à fusibles pour l'ouvrir. Ne pas
ranger d'objet derrière le cache.
Certains circuits sont protégés par
plusieurs fusibles.
Page 140 of 185

138Soins du véhicule

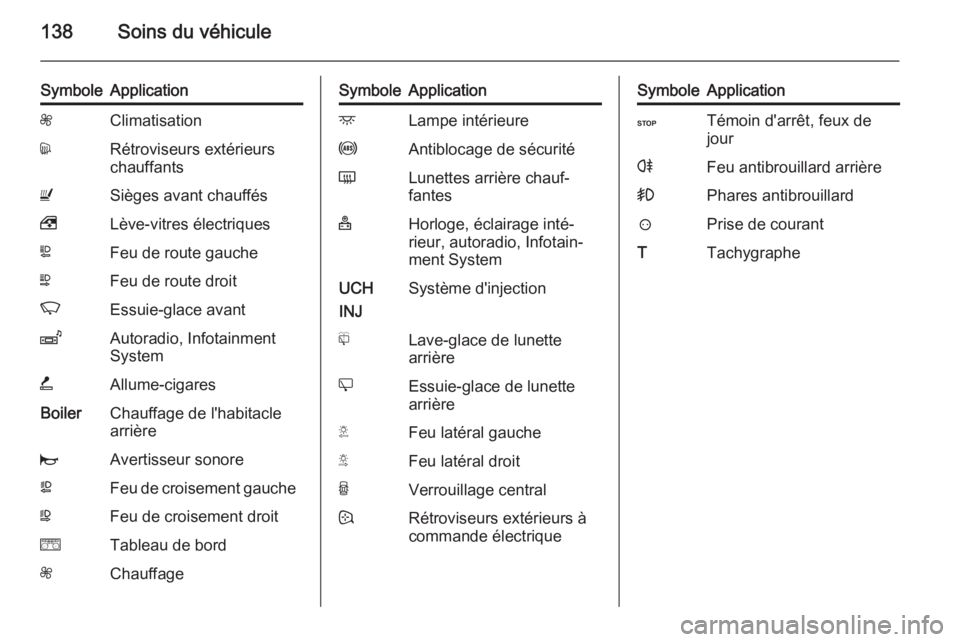

SymboleApplicationZClimatisationdRétroviseurs extérieurs
chauffantsUSièges avant chauffés,Lève-vitres électriquesLFeu de route gaucheNFeu de route droitKEssuie-glace avantZAutoradio, Infotainment
System)Allume-cigaresBoilerChauffage de l'habitacle
arrièrejAvertisseur sonoreaFeu de croisement gaucheWFeu de croisement droiteTableau de bordZChauffageSymboleApplicationdLampe intérieureuAntiblocage de sécuritéÜLunettes arrière chauf‐
fantes+Horloge, éclairage inté‐
rieur, autoradio, Infotain‐
ment SystemUCH
INJSystème d'injectionfLave-glace de lunette
arrièreeEssuie-glace de lunette
arrièreTFeu latéral gaucheSFeu latéral droitUVerrouillage central:Rétroviseurs extérieurs à
commande électriqueSymboleApplicationCTémoin d'arrêt, feux de
jourrFeu antibrouillard arrière>Phares antibrouillard?Prise de courantTTachygraphe
