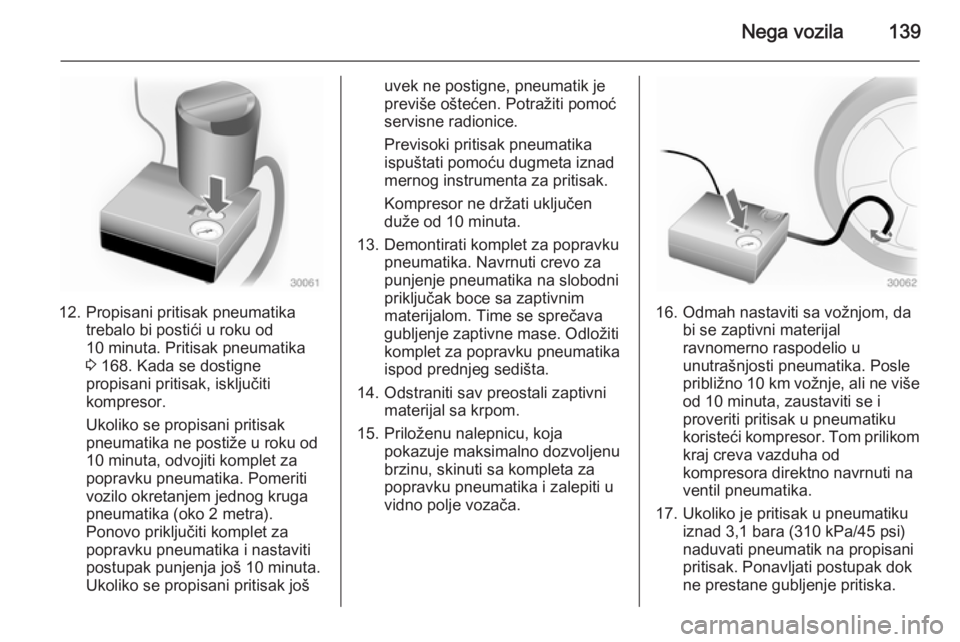

Nega vozila139
12. Propisani pritisak pneumatikatrebalo bi postići u roku od
10 minuta. Pritisak pneumatika
3 168. Kada se dostigne
propisani pritisak, isključiti
kompresor.
Ukoliko se propisani pritisak
pneumatika ne postiže u roku od
10 minuta, odvojiti komplet za
popravku pneumatika. Pomeriti
vozilo okretanjem jednog kruga
pneumatika (oko 2 metra).
Ponovo priključiti komplet za
popravku pneumatika i nastaviti
postupak punjenja još 10 minuta.
Ukoliko se propisani pritisak još
uvek ne postigne, pneumatik je
previše oštećen. Potražiti pomoć
servisne radionice.
Previsoki pritisak pneumatika
ispuštati pomoću dugmeta iznad
mernog instrumenta za pritisak.
Kompresor ne držati uključen
duže od 10 minuta.
13. Demontirati komplet za popravku pneumatika. Navrnuti crevo za
punjenje pneumatika na slobodni
priključak boce sa zaptivnim
materijalom. Time se sprečava
gubljenje zaptivne mase. Odložiti
komplet za popravku pneumatika ispod prednjeg sedišta.
14. Odstraniti sav preostali zaptivni materijal sa krpom.
15. Priloženu nalepnicu, koja pokazuje maksimalno dozvoljenu
brzinu, skinuti sa kompleta za
popravku pneumatika i zalepiti u
vidno polje vozača.
16. Odmah nastaviti sa vožnjom, da bi se zaptivni materijal
ravnomerno raspodelio u
unutrašnjosti pneumatika. Posle
približno 10 km vožnje, ali ne više
od 10 minuta, zaustaviti se i
proveriti pritisak u pneumatiku
koristeći kompresor. Tom prilikom kraj creva vazduha od
kompresora direktno navrnuti na
ventil pneumatika.
17. Ukoliko je pritisak u pneumatiku iznad 3,1 bara (310 kPa/45 psi)
naduvati pneumatik na propisani
pritisak. Ponavljati postupak dok
ne prestane gubljenje pritiska.

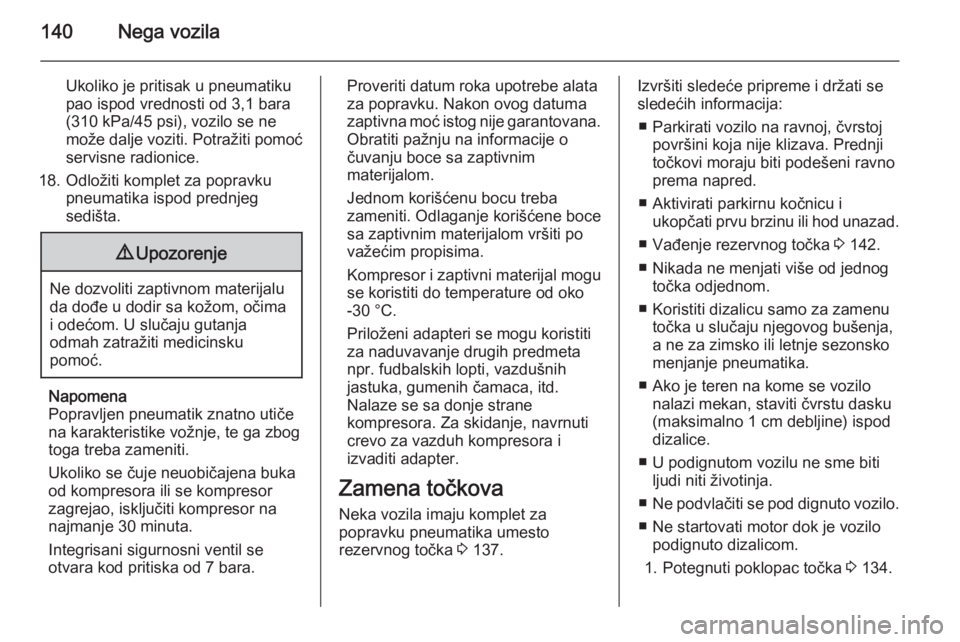

140Nega vozila
Ukoliko je pritisak u pneumatiku
pao ispod vrednosti od 3,1 bara
(310 kPa/45 psi), vozilo se ne
može dalje voziti. Potražiti pomoć
servisne radionice.
18. Odložiti komplet za popravku pneumatika ispod prednjeg
sedišta.9 Upozorenje
Ne dozvoliti zaptivnom materijalu
da dođe u dodir sa kožom, očima i odećom. U slučaju gutanja
odmah zatražiti medicinsku
pomoć.
Napomena
Popravljen pneumatik znatno utiče
na karakteristike vožnje, te ga zbog
toga treba zameniti.
Ukoliko se čuje neuobičajena buka
od kompresora ili se kompresor
zagrejao, isključiti kompresor na
najmanje 30 minuta.
Integrisani sigurnosni ventil se
otvara kod pritiska od 7 bara.
Proveriti datum roka upotrebe alata
za popravku. Nakon ovog datuma
zaptivna moć istog nije garantovana.
Obratiti pažnju na informacije o
čuvanju boce sa zaptivnim
materijalom.
Jednom korišćenu bocu treba
zameniti. Odlaganje korišćene boce
sa zaptivnim materijalom vršiti po
važećim propisima.
Kompresor i zaptivni materijal mogu
se koristiti do temperature od oko
-30 °C.
Priloženi adapteri se mogu koristiti
za naduvavanje drugih predmeta
npr. fudbalskih lopti, vazdušnih
jastuka, gumenih čamaca, itd.
Nalaze se sa donje strane
kompresora. Za skidanje, navrnuti
crevo za vazduh kompresora i
izvaditi adapter.
Zamena točkova
Neka vozila imaju komplet za
popravku pneumatika umesto
rezervnog točka 3 137.Izvršiti sledeće pripreme i držati se
sledećih informacija:
■ Parkirati vozilo na ravnoj, čvrstoj površini koja nije klizava. Prednji
točkovi moraju biti podešeni ravno
prema napred.
■ Aktivirati parkirnu kočnicu i ukopčati prvu brzinu ili hod unazad.
■ Vađenje rezervnog točka 3 142.
■ Nikada ne menjati više od jednog točka odjednom.
■ Koristiti dizalicu samo za zamenu točka u slučaju njegovog bušenja,a ne za zimsko ili letnje sezonsko
menjanje pneumatika.
■ Ako je teren na kome se vozilo nalazi mekan, staviti čvrstu dasku
(maksimalno 1 cm debljine) ispod
dizalice.
■ U podignutom vozilu ne sme biti ljudi niti životinja.
■ Ne podvlačiti se pod dignuto vozilo.
■ Ne startovati motor dok je vozilo podignuto dizalicom.
1. Potegnuti poklopac točka 3 134.

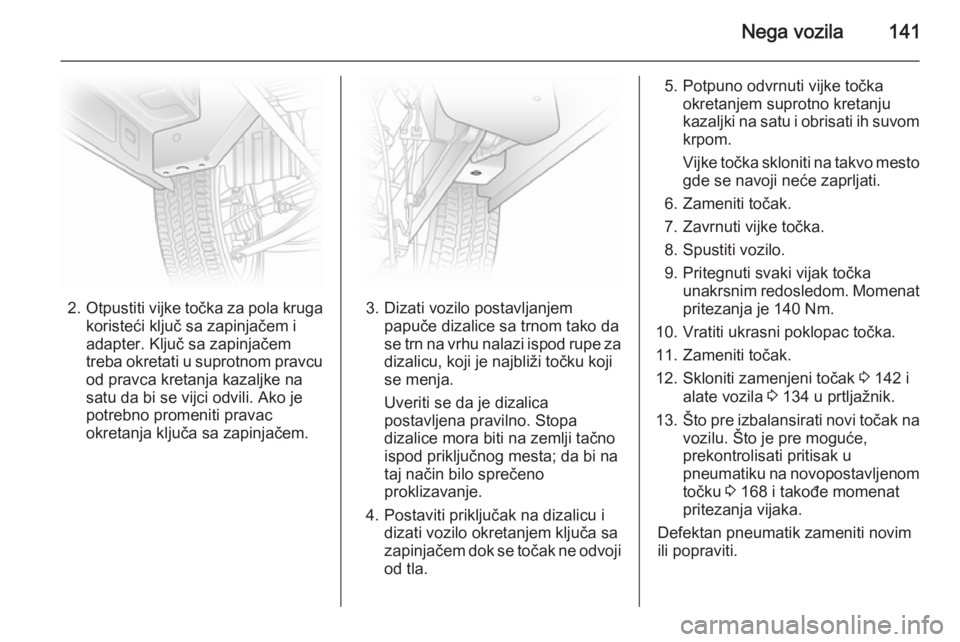

Nega vozila141
2.Otpustiti vijke točka za pola kruga
koristeći ključ sa zapinjačem i
adapter. Ključ sa zapinjačem
treba okretati u suprotnom pravcu
od pravca kretanja kazaljke na
satu da bi se vijci odvili. Ako je
potrebno promeniti pravac
okretanja ključa sa zapinjačem.3. Dizati vozilo postavljanjem papuče dizalice sa trnom tako da
se trn na vrhu nalazi ispod rupe za
dizalicu, koji je najbliži točku koji
se menja.
Uveriti se da je dizalica
postavljena pravilno. Stopa
dizalice mora biti na zemlji tačno ispod priključnog mesta; da bi na
taj način bilo sprečeno
proklizavanje.
4. Postaviti priključak na dizalicu i dizati vozilo okretanjem ključa sa
zapinjačem dok se točak ne odvoji od tla.
5. Potpuno odvrnuti vijke točka okretanjem suprotno kretanjukazaljki na satu i obrisati ih suvom krpom.
Vijke točka skloniti na takvo mesto gde se navoji neće zaprljati.
6. Zameniti točak.
7. Zavrnuti vijke točka.
8. Spustiti vozilo.
9. Pritegnuti svaki vijak točka unakrsnim redosledom. Momenat
pritezanja je 140 Nm.
10. Vratiti ukrasni poklopac točka.
11. Zameniti točak.
12. Skloniti zamenjeni točak 3 142 i
alate vozila 3 134 u prtljažnik.
13. Što pre izbalansirati novi točak na
vozilu. Što je pre moguće,
prekontrolisati pritisak u
pneumatiku na novopostavljenom
točku 3 168 i takođe momenat
pritezanja vijaka.
Defektan pneumatik zameniti novim
ili popraviti.

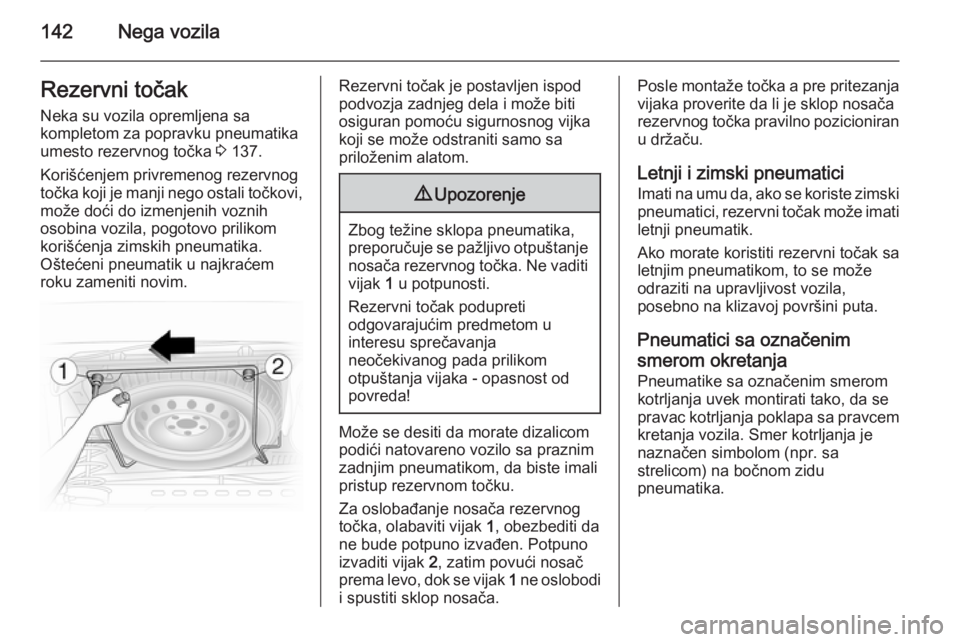

142Nega vozilaRezervni točak
Neka su vozila opremljena sa
kompletom za popravku pneumatika
umesto rezervnog točka 3 137.
Korišćenjem privremenog rezervnog
točka koji je manji nego ostali točkovi, može doći do izmenjenih voznih
osobina vozila, pogotovo prilikom
korišćenja zimskih pneumatika.
Oštećeni pneumatik u najkraćem
roku zameniti novim.Rezervni točak je postavljen ispod
podvozja zadnjeg dela i može biti
osiguran pomoću sigurnosnog vijka koji se može odstraniti samo sa
priloženim alatom.9 Upozorenje
Zbog težine sklopa pneumatika,
preporučuje se pažljivo otpuštanje nosača rezervnog točka. Ne vaditi
vijak 1 u potpunosti.
Rezervni točak podupreti
odgovarajućim predmetom u
interesu sprečavanja
neočekivanog pada prilikom
otpuštanja vijaka - opasnost od
povreda!
Može se desiti da morate dizalicom podići natovareno vozilo sa praznim
zadnjim pneumatikom, da biste imali pristup rezervnom točku.
Za oslobađanje nosača rezervnog
točka, olabaviti vijak 1, obezbediti da
ne bude potpuno izvađen. Potpuno
izvaditi vijak 2, zatim povući nosač
prema levo, dok se vijak 1 ne oslobodi
i spustiti sklop nosača.
Posle montaže točka a pre pritezanja vijaka proverite da li je sklop nosača
rezervnog točka pravilno pozicioniran u držaču.
Letnji i zimski pneumatici
Imati na umu da, ako se koriste zimski pneumatici, rezervni točak može imati letnji pneumatik.
Ako morate koristiti rezervni točak sa letnjim pneumatikom, to se može
odraziti na upravljivost vozila,
posebno na klizavoj površini puta.
Pneumatici sa označenimsmerom okretanja
Pneumatike sa označenim smerom
kotrljanja uvek montirati tako, da se
pravac kotrljanja poklapa sa pravcem
kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.

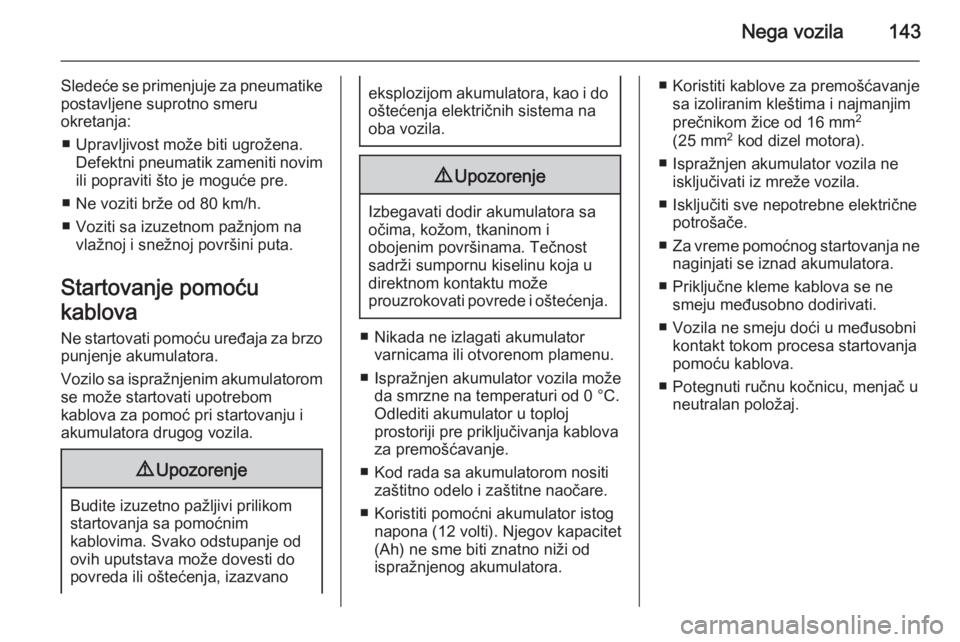

Nega vozila143
Sledeće se primenjuje za pneumatikepostavljene suprotno smeru
okretanja:
■ Upravljivost može biti ugrožena. Defektni pneumatik zameniti novim
ili popraviti što je moguće pre.
■ Ne voziti brže od 80 km/h.
■ Voziti sa izuzetnom pažnjom na vlažnoj i snežnoj površini puta.
Startovanje pomoću
kablova Ne startovati pomoću uređaja za brzo punjenje akumulatora.
Vozilo sa ispražnjenim akumulatorom
se može startovati upotrebom
kablova za pomoć pri startovanju i
akumulatora drugog vozila.9 Upozorenje
Budite izuzetno pažljivi prilikom
startovanja sa pomoćnim
kablovima. Svako odstupanje od
ovih uputstava može dovesti do
povreda ili oštećenja, izazvano
eksplozijom akumulatora, kao i do oštećenja električnih sistema na
oba vozila.9 Upozorenje
Izbegavati dodir akumulatora sa
očima, kožom, tkaninom i
obojenim površinama. Tečnost
sadrži sumpornu kiselinu koja u
direktnom kontaktu može
prouzrokovati povrede i oštećenja.
■ Nikada ne izlagati akumulator varnicama ili otvorenom plamenu.
■ Ispražnjen akumulator vozila može da smrzne na temperaturi od 0 °C.Odlediti akumulator u toploj
prostoriji pre priključivanja kablova
za premošćavanje.
■ Kod rada sa akumulatorom nositi zaštitno odelo i zaštitne naočare.
■ Koristiti pomoćni akumulator istog napona (12 volti). Njegov kapacitet
(Ah) ne sme biti znatno niži od
ispražnjenog akumulatora.
■ Koristiti kablove za premošćavanje sa izoliranim kleštima i najmanjim
prečnikom žice od 16 mm 2
(25 mm 2
kod dizel motora).
■ Ispražnjen akumulator vozila ne isključivati iz mreže vozila.
■ Isključiti sve nepotrebne električne potrošače.
■ Za vreme pomoćnog startovanja ne
naginjati se iznad akumulatora.
■ Priključne kleme kablova se ne smeju međusobno dodirivati.
■ Vozila ne smeju doći u međusobni kontakt tokom procesa startovanjapomoću kablova.
■ Potegnuti ručnu kočnicu, menjač u neutralan položaj.

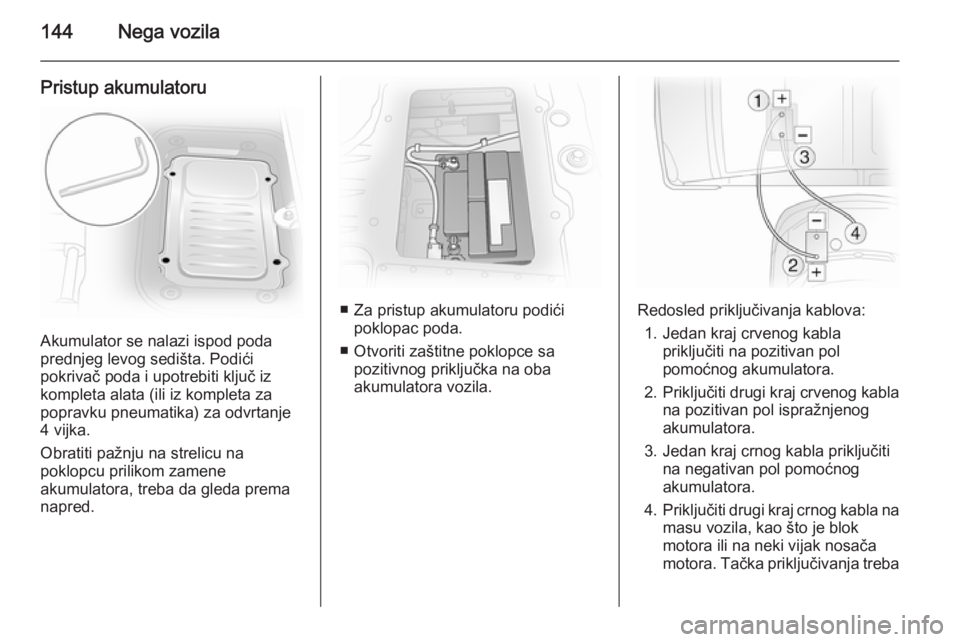

144Nega vozila
Pristup akumulatoru
Akumulator se nalazi ispod poda
prednjeg levog sedišta. Podići
pokrivač poda i upotrebiti ključ iz kompleta alata (ili iz kompleta za
popravku pneumatika) za odvrtanje
4 vijka.
Obratiti pažnju na strelicu na
poklopcu prilikom zamene
akumulatora, treba da gleda prema
napred.
■ Za pristup akumulatoru podići poklopac poda.
■ Otvoriti zaštitne poklopce sa pozitivnog priključka na oba
akumulatora vozila.Redosled priključivanja kablova:
1. Jedan kraj crvenog kabla priključiti na pozitivan pol
pomoćnog akumulatora.
2. Priključiti drugi kraj crvenog kabla
na pozitivan pol ispražnjenog
akumulatora.
3. Jedan kraj crnog kabla priključiti na negativan pol pomoćnog
akumulatora.
4. Priključiti drugi kraj crnog kabla na
masu vozila, kao što je blok
motora ili na neki vijak nosača
motora. Tačka priključivanja treba

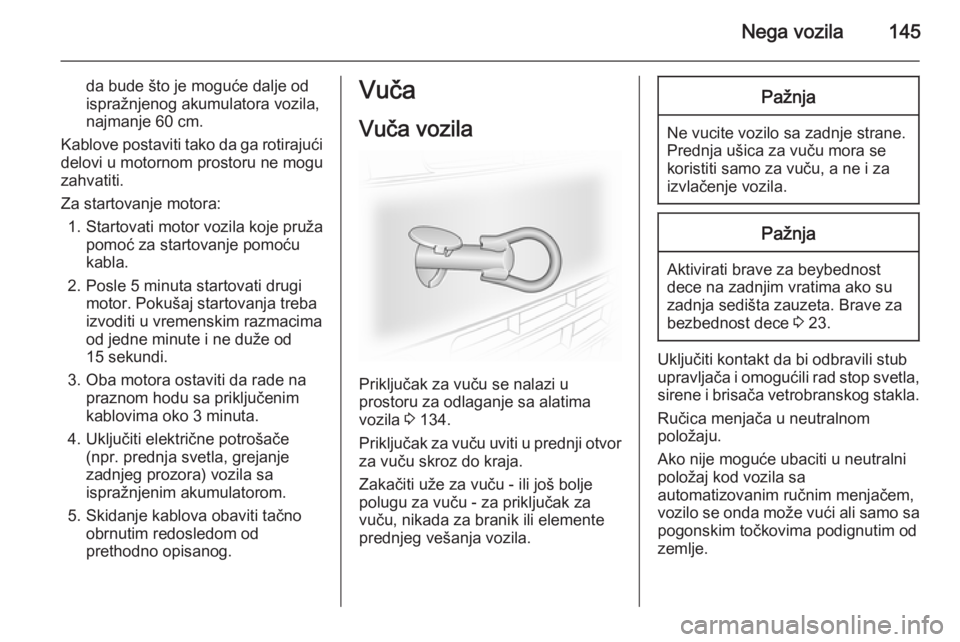

Nega vozila145
da bude što je moguće dalje od
ispražnjenog akumulatora vozila,
najmanje 60 cm.
Kablove postaviti tako da ga rotirajući
delovi u motornom prostoru ne mogu
zahvatiti.
Za startovanje motora: 1. Startovati motor vozila koje pruža pomoć za startovanje pomoću
kabla.
2. Posle 5 minuta startovati drugi motor. Pokušaj startovanja treba
izvoditi u vremenskim razmacima od jedne minute i ne duže od
15 sekundi.
3. Oba motora ostaviti da rade na praznom hodu sa priključenim
kablovima oko 3 minuta.
4. Uključiti električne potrošače (npr. prednja svetla, grejanje
zadnjeg prozora) vozila sa
ispražnjenim akumulatorom.
5. Skidanje kablova obaviti tačno obrnutim redosledom od
prethodno opisanog.Vuča
Vuča vozila
Priključak za vuču se nalazi u
prostoru za odlaganje sa alatima vozila 3 134.
Priključak za vuču uviti u prednji otvor za vuču skroz do kraja.
Zakačiti uže za vuču - ili još bolje
polugu za vuču - za priključak za
vuču, nikada za branik ili elemente
prednjeg vešanja vozila.
Pažnja
Ne vucite vozilo sa zadnje strane.
Prednja ušica za vuču mora se
koristiti samo za vuču, a ne i za
izvlačenje vozila.
Pažnja
Aktivirati brave za beybednost dece na zadnjim vratima ako su
zadnja sedišta zauzeta. Brave za
bezbednost dece 3 23.
Uključiti kontakt da bi odbravili stub
upravljača i omogućili rad stop svetla,
sirene i brisača vetrobranskog stakla.
Ručica menjača u neutralnom
položaju.
Ako nije moguće ubaciti u neutralni položaj kod vozila sa
automatizovanim ručnim menjačem,
vozilo se onda može vući ali samo sa pogonskim točkovima podignutim odzemlje.

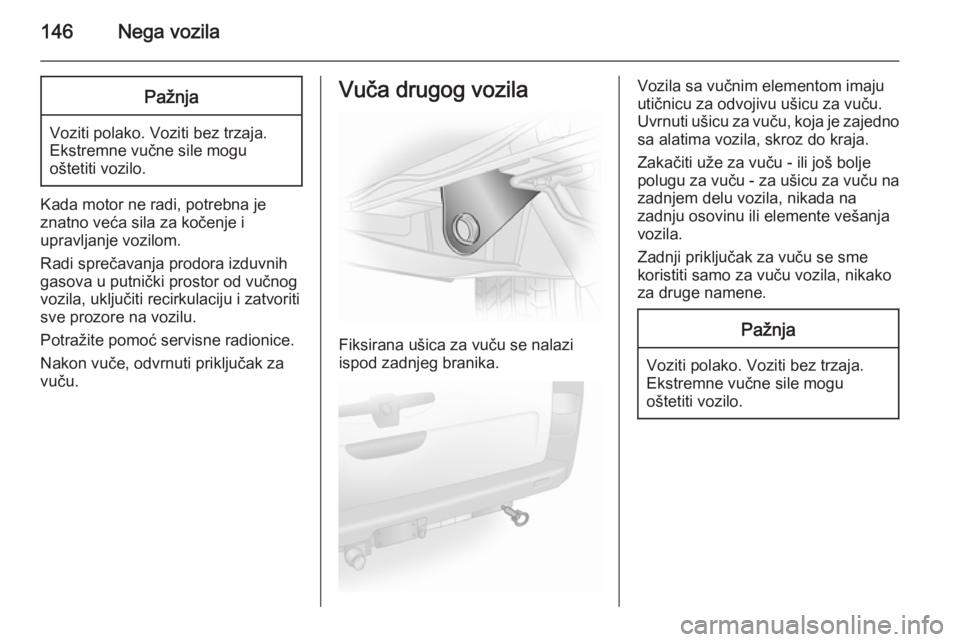

146Nega vozilaPažnja
Voziti polako. Voziti bez trzaja.Ekstremne vučne sile mogu
oštetiti vozilo.
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje vozilom.
Radi sprečavanja prodora izduvnih
gasova u putnički prostor od vučnog
vozila, uključiti recirkulaciju i zatvoriti
sve prozore na vozilu.
Potražite pomoć servisne radionice.
Nakon vuče, odvrnuti priključak za
vuču.
Vuča drugog vozila
Fiksirana ušica za vuču se nalazi
ispod zadnjeg branika.
Vozila sa vučnim elementom imaju
utičnicu za odvojivu ušicu za vuču.
Uvrnuti ušicu za vuču, koja je zajedno
sa alatima vozila, skroz do kraja.
Zakačiti uže za vuču - ili još bolje
polugu za vuču - za ušicu za vuču na zadnjem delu vozila, nikada na
zadnju osovinu ili elemente vešanja
vozila.
Zadnji priključak za vuču se sme koristiti samo za vuču vozila, nikakoza druge namene.Pažnja
Voziti polako. Voziti bez trzaja.Ekstremne vučne sile mogu
oštetiti vozilo.

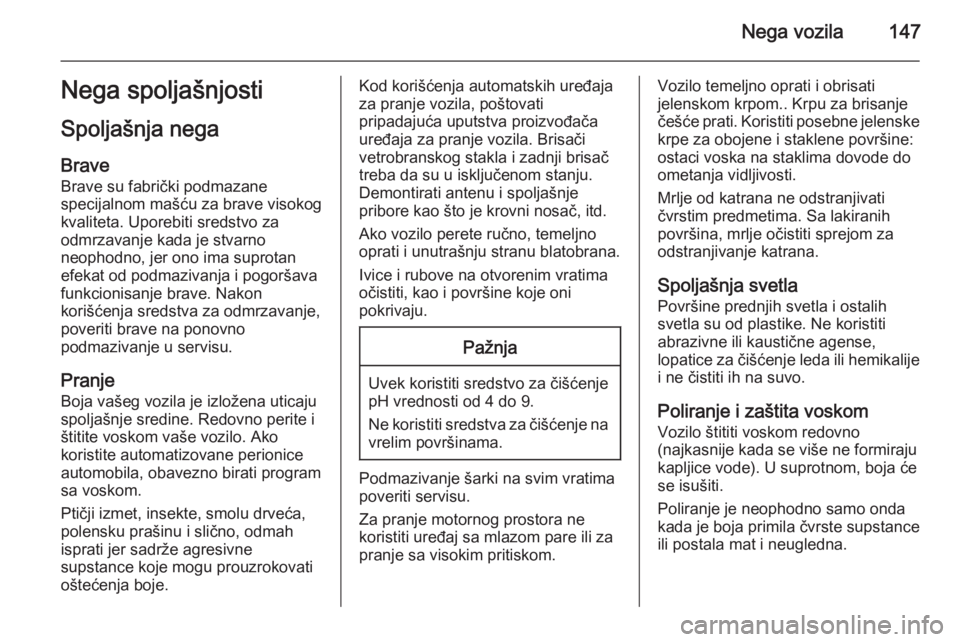

Nega vozila147Nega spoljašnjosti
Spoljašnja nega Brave
Brave su fabrički podmazane
specijalnom mašću za brave visokog
kvaliteta. Uporebiti sredstvo za
odmrzavanje kada je stvarno
neophodno, jer ono ima suprotan
efekat od podmazivanja i pogoršava
funkcionisanje brave. Nakon
korišćenja sredstva za odmrzavanje,
poveriti brave na ponovno
podmazivanje u servisu.
Pranje
Boja vašeg vozila je izložena uticaju
spoljašnje sredine. Redovno perite i
štitite voskom vaše vozilo. Ako
koristite automatizovane perionice
automobila, obavezno birati program
sa voskom.
Ptičji izmet, insekte, smolu drveća,
polensku prašinu i slično, odmah
isprati jer sadrže agresivne
supstance koje mogu prouzrokovati
oštećenja boje.Kod korišćenja automatskih uređaja
za pranje vozila, poštovati
pripadajuća uputstva proizvođača
uređaja za pranje vozila. Brisači
vetrobranskog stakla i zadnji brisač
treba da su u isključenom stanju.
Demontirati antenu i spoljašnje
pribore kao što je krovni nosač, itd.
Ako vozilo perete ručno, temeljno
oprati i unutrašnju stranu blatobrana.
Ivice i rubove na otvorenim vratima
očistiti, kao i površine koje oni
pokrivaju.Pažnja
Uvek koristiti sredstvo za čišćenje
pH vrednosti od 4 do 9.
Ne koristiti sredstva za čišćenje na vrelim površinama.
Podmazivanje šarki na svim vratima
poveriti servisu.
Za pranje motornog prostora ne
koristiti uređaj sa mlazom pare ili za
pranje sa visokim pritiskom.
Vozilo temeljno oprati i obrisati
jelenskom krpom.. Krpu za brisanje
češće prati. Koristiti posebne jelenske
krpe za obojene i staklene površine:
ostaci voska na staklima dovode do
ometanja vidljivosti.
Mrlje od katrana ne odstranjivati
čvrstim predmetima. Sa lakiranih
površina, mrlje očistiti sprejom za
odstranjivanje katrana.
Spoljašnja svetla Površine prednjih svetla i ostalih
svetla su od plastike. Ne koristiti
abrazivne ili kaustične agense,
lopatice za čišćenje leda ili hemikalije
i ne čistiti ih na suvo.
Poliranje i zaštita voskom Vozilo štititi voskom redovno
(najkasnije kada se više ne formiraju
kapljice vode). U suprotnom, boja će
se isušiti.
Poliranje je neophodno samo onda
kada je boja primila čvrste supstance
ili postala mat i neugledna.

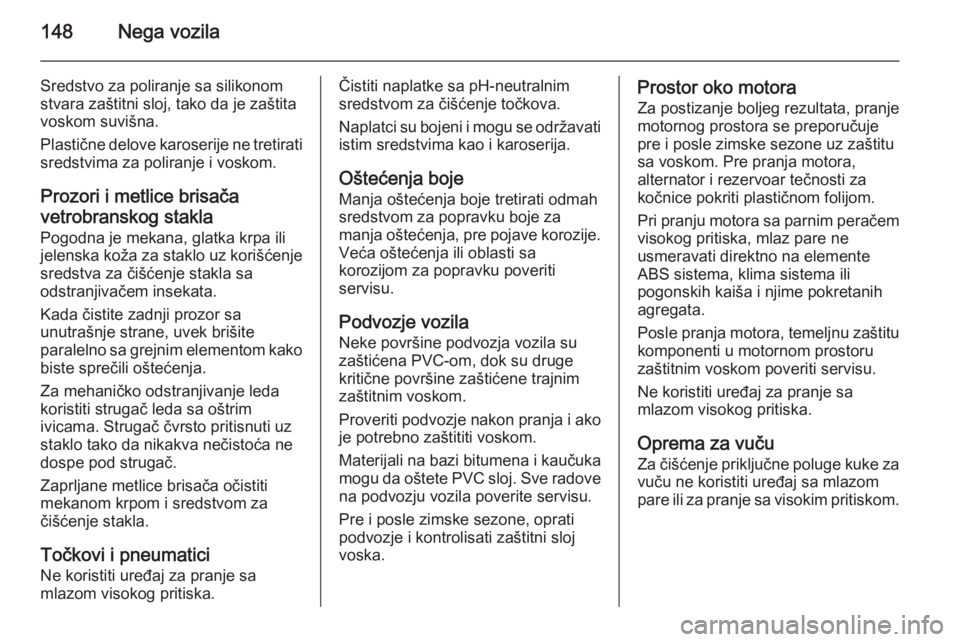

148Nega vozila
Sredstvo za poliranje sa silikonomstvara zaštitni sloj, tako da je zaštita
voskom suvišna.
Plastične delove karoserije ne tretirati
sredstvima za poliranje i voskom.
Prozori i metlice brisačavetrobranskog stakla
Pogodna je mekana, glatka krpa ili
jelenska koža za staklo uz korišćenje
sredstva za čišćenje stakla sa
odstranjivačem insekata.
Kada čistite zadnji prozor sa
unutrašnje strane, uvek brišite
paralelno sa grejnim elementom kako biste sprečili oštećenja.
Za mehaničko odstranjivanje leda
koristiti strugač leda sa oštrim
ivicama. Strugač čvrsto pritisnuti uz
staklo tako da nikakva nečistoća ne
dospe pod strugač.
Zaprljane metlice brisača očistiti
mekanom krpom i sredstvom za
čišćenje stakla.
Točkovi i pneumatici
Ne koristiti uređaj za pranje sa
mlazom visokog pritiska.Čistiti naplatke sa pH-neutralnim
sredstvom za čišćenje točkova.
Naplatci su bojeni i mogu se održavati
istim sredstvima kao i karoserija.
Oštećenja boje
Manja oštećenja boje tretirati odmah
sredstvom za popravku boje za
manja oštećenja, pre pojave korozije. Veća oštećenja ili oblasti sa
korozijom za popravku poveriti
servisu.
Podvozje vozila
Neke površine podvozja vozila su
zaštićena PVC-om, dok su druge
kritične površine zaštićene trajnim
zaštitnim voskom.
Proveriti podvozje nakon pranja i ako je potrebno zaštititi voskom.
Materijali na bazi bitumena i kaučuka
mogu da oštete PVC sloj. Sve radove
na podvozju vozila poverite servisu.
Pre i posle zimske sezone, oprati
podvozje i kontrolisati zaštitni sloj
voska.Prostor oko motora
Za postizanje boljeg rezultata, pranje
motornog prostora se preporučuje
pre i posle zimske sezone uz zaštitu
sa voskom. Pre pranja motora,
alternator i rezervoar tečnosti za
kočnice pokriti plastičnom folijom.
Pri pranju motora sa parnim peračem visokog pritiska, mlaz pare ne
usmeravati direktno na elemente
ABS sistema, klima sistema ili
pogonskih kaiša i njime pokretanih
agregata.
Posle pranja motora, temeljnu zaštitu komponenti u motornom prostoru
zaštitnim voskom poveriti servisu.
Ne koristiti uređaj za pranje sa
mlazom visokog pritiska.
Oprema za vuču
Za čišćenje priključne poluge kuke za
vuču ne koristiti uređaj sa mlazom
pare ili za pranje sa visokim pritiskom.
