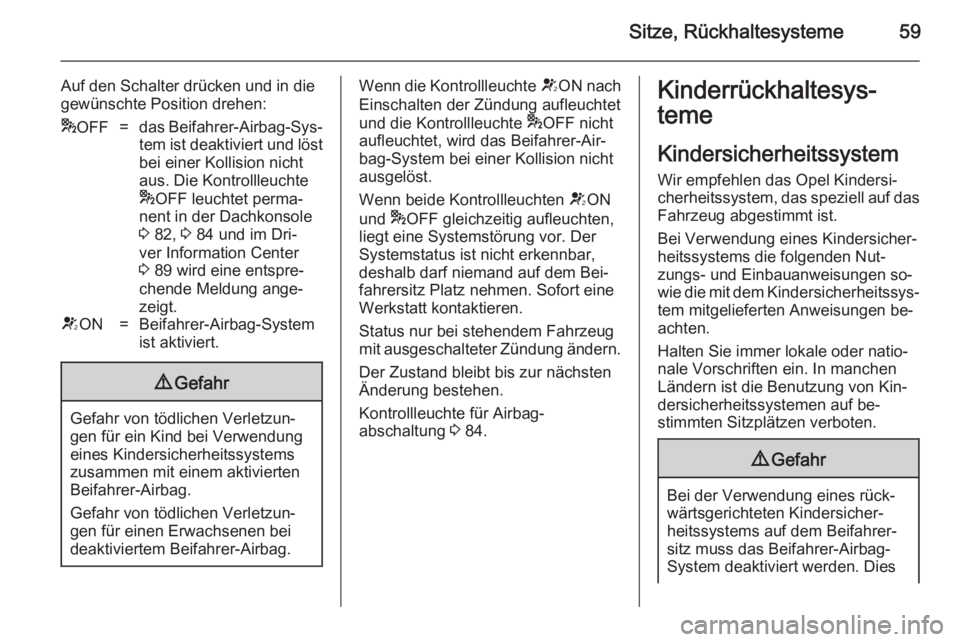

Page 61 of 199
Sitze, Rückhaltesysteme59
Auf den Schalter drücken und in die
gewünschte Position drehen:* OFF=das Beifahrer-Airbag-Sys‐
tem ist deaktiviert und löstbei einer Kollision nicht
aus. Die Kontrollleuchte
* OFF leuchtet perma‐
nent in der Dachkonsole
3 82, 3 84 und im Dri‐
ver Information Center
3 89 wird eine entspre‐
chende Meldung ange‐
zeigt.V ON=Beifahrer-Airbag-System
ist aktiviert.9 Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Wenn die Kontrollleuchte VON nach
Einschalten der Zündung aufleuchtet
und die Kontrollleuchte *OFF nicht
aufleuchtet, wird das Beifahrer-Air‐ bag-System bei einer Kollision nicht
ausgelöst.
Wenn beide Kontrollleuchten VON
und *OFF gleichzeitig aufleuchten,
liegt eine Systemstörung vor. Der
Systemstatus ist nicht erkennbar,
deshalb darf niemand auf dem Bei‐
fahrersitz Platz nehmen. Sofort eine
Werkstatt kontaktieren.
Status nur bei stehendem Fahrzeug
mit ausgeschalteter Zündung ändern.
Der Zustand bleibt bis zur nächsten Änderung bestehen.
Kontrollleuchte für Airbag‐
abschaltung 3 84.Kinderrückhaltesys‐
teme
Kindersicherheitssystem
Wir empfehlen das Opel Kindersi‐
cherheitssystem, das speziell auf das Fahrzeug abgestimmt ist.
Bei Verwendung eines Kindersicher‐
heitssystems die folgenden Nut‐
zungs- und Einbauanweisungen so‐
wie die mit dem Kindersicherheitssys‐
tem mitgelieferten Anweisungen be‐
achten.
Halten Sie immer lokale oder natio‐ nale Vorschriften ein. In manchen
Ländern ist die Benutzung von Kin‐
dersicherheitssystemen auf be‐
stimmten Sitzplätzen verboten.9 Gefahr
Bei der Verwendung eines rück‐
wärtsgerichteten Kindersicher‐
heitssystems auf dem Beifahrer‐
sitz muss das Beifahrer-Airbag-
System deaktiviert werden. Dies
Page 62 of 199

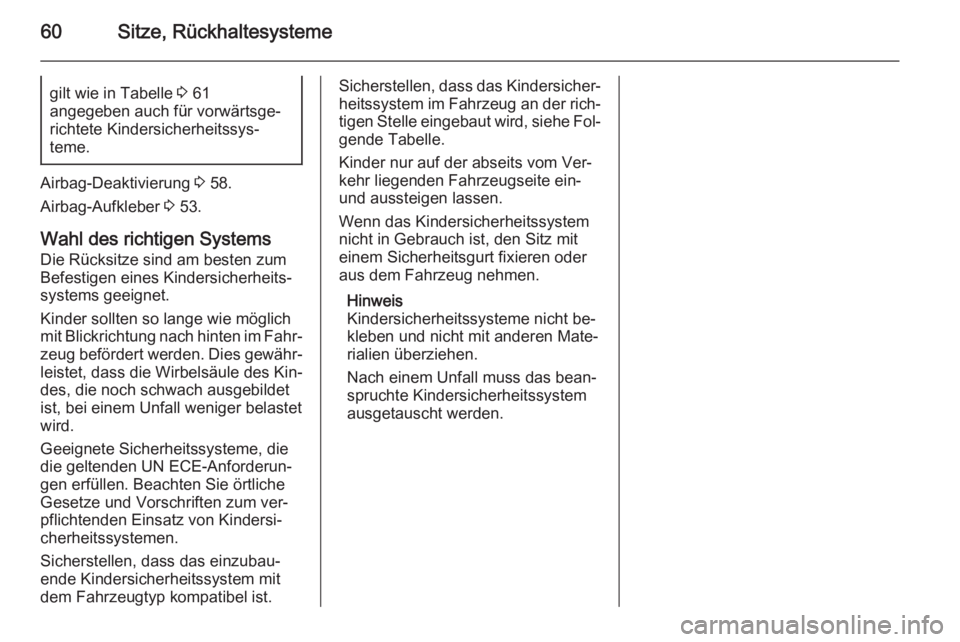

60Sitze, Rückhaltesystemegilt wie in Tabelle 3 61
angegeben auch für vorwärtsge‐
richtete Kindersicherheitssys‐
teme.
Airbag-Deaktivierung 3 58.
Airbag-Aufkleber 3 53.
Wahl des richtigen Systems
Die Rücksitze sind am besten zum
Befestigen eines Kindersicherheits‐
systems geeignet.
Kinder sollten so lange wie möglich
mit Blickrichtung nach hinten im Fahr‐ zeug befördert werden. Dies gewähr‐
leistet, dass die Wirbelsäule des Kin‐
des, die noch schwach ausgebildet
ist, bei einem Unfall weniger belastet
wird.
Geeignete Sicherheitssysteme, die
die geltenden UN ECE-Anforderun‐
gen erfüllen. Beachten Sie örtliche Gesetze und Vorschriften zum ver‐
pflichtenden Einsatz von Kindersi‐
cherheitssystemen.
Sicherstellen, dass das einzubau‐
ende Kindersicherheitssystem mit
dem Fahrzeugtyp kompatibel ist.
Sicherstellen, dass das Kindersicher‐
heitssystem im Fahrzeug an der rich‐ tigen Stelle eingebaut wird, siehe Fol‐
gende Tabelle.
Kinder nur auf der abseits vom Ver‐
kehr liegenden Fahrzeugseite ein-
und aussteigen lassen.
Wenn das Kindersicherheitssystem
nicht in Gebrauch ist, den Sitz mit
einem Sicherheitsgurt fixieren oder
aus dem Fahrzeug nehmen.
Hinweis
Kindersicherheitssysteme nicht be‐
kleben und nicht mit anderen Mate‐
rialien überziehen.
Nach einem Unfall muss das bean‐
spruchte Kindersicherheitssystem
ausgetauscht werden.

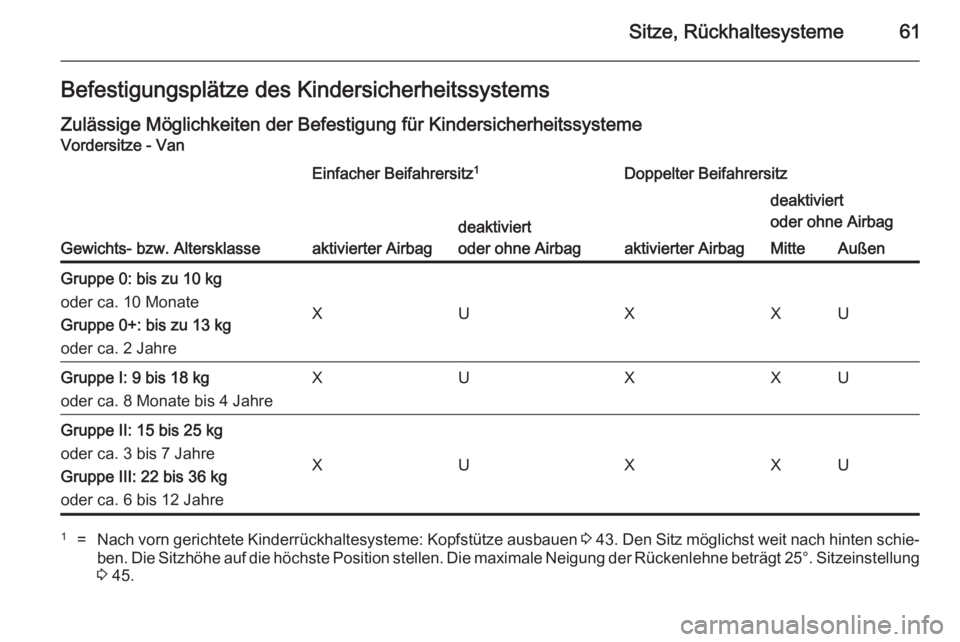

Page 63 of 199
Sitze, Rückhaltesysteme61Befestigungsplätze des KindersicherheitssystemsZulässige Möglichkeiten der Befestigung für Kindersicherheitssysteme
Vordersitze - Van
Gewichts- bzw. Altersklasse
Einfacher Beifahrersitz 1Doppelter Beifahrersitz
aktivierter Airbag
deaktiviert
oder ohne Airbag
aktivierter Airbag
deaktiviert
oder ohne AirbagMitteAußenGruppe 0: bis zu 10 kg
oder ca. 10 Monate
Gruppe 0+: bis zu 13 kg
oder ca. 2 Jahre
XUXXU
Gruppe I: 9 bis 18 kg
oder ca. 8 Monate bis 4 JahreXUXXUGruppe II: 15 bis 25 kg
oder ca. 3 bis 7 Jahre
Gruppe III: 22 bis 36 kg
oder ca. 6 bis 12 Jahre
XUXXU
1=Nach vorn gerichtete Kinderrückhaltesysteme: Kopfstütze ausbauen 3 43 . Den Sitz möglichst weit nach hinten schie‐
ben. Die Sitzhöhe auf die höchste Position stellen. Die maximale Neigung der Rückenlehne beträgt 25°. Sitzeinstellung
3 45.

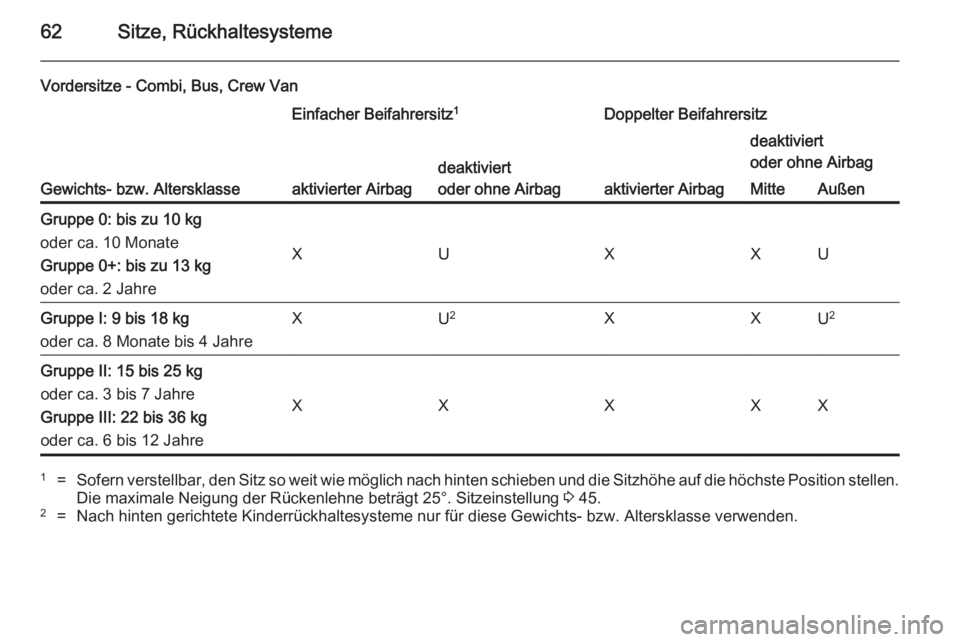

Page 64 of 199
62Sitze, Rückhaltesysteme
Vordersitze - Combi, Bus, Crew Van
Gewichts- bzw. Altersklasse
Einfacher Beifahrersitz1Doppelter Beifahrersitz
aktivierter Airbag
deaktiviert
oder ohne Airbag
aktivierter Airbag
deaktiviert
oder ohne AirbagMitteAußenGruppe 0: bis zu 10 kg
oder ca. 10 Monate
Gruppe 0+: bis zu 13 kg
oder ca. 2 Jahre
XUXXU
Gruppe I: 9 bis 18 kg
oder ca. 8 Monate bis 4 JahreXU 2XXU2Gruppe II: 15 bis 25 kg
oder ca. 3 bis 7 Jahre
Gruppe III: 22 bis 36 kg
oder ca. 6 bis 12 Jahre
XXXXX
1=Sofern verstellbar, den Sitz so weit wie möglich nach hinten schieben und die Sitzhöhe auf die höchste Position stellen. Die maximale Neigung der Rückenlehne beträgt 25°. Sitzeinstellung 3 45.2=Nach hinten gerichtete Kinderrückhaltesysteme nur für diese Gewichts- bzw. Altersklasse verwenden.

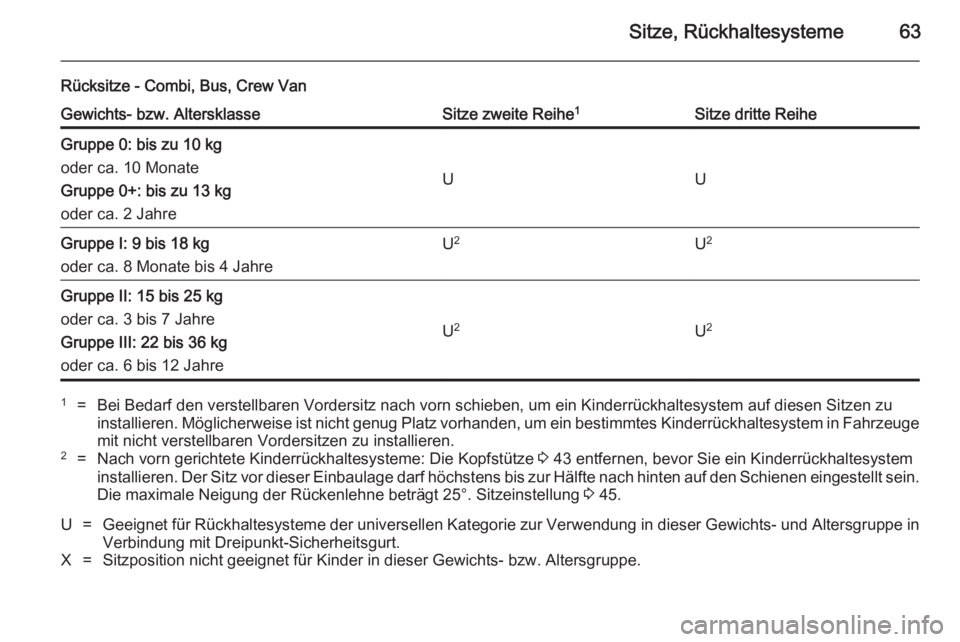

Page 65 of 199
Sitze, Rückhaltesysteme63
Rücksitze - Combi, Bus, Crew VanGewichts- bzw. AltersklasseSitze zweite Reihe1Sitze dritte ReiheGruppe 0: bis zu 10 kg
oder ca. 10 Monate
Gruppe 0+: bis zu 13 kg
oder ca. 2 Jahre
UU
Gruppe I: 9 bis 18 kg
oder ca. 8 Monate bis 4 JahreU 2U2Gruppe II: 15 bis 25 kg
oder ca. 3 bis 7 Jahre
Gruppe III: 22 bis 36 kg
oder ca. 6 bis 12 Jahre
U 2U2
1=Bei Bedarf den verstellbaren Vordersitz nach vorn schieben, um ein Kinderrückhaltesystem auf diesen Sitzen zu
installieren. Möglicherweise ist nicht genug Platz vorhanden, um ein bestimmtes Kinderrückhaltesystem in Fahrzeuge mit nicht verstellbaren Vordersitzen zu installieren.2=Nach vorn gerichtete Kinderrückhaltesysteme: Die Kopfstütze 3 43 entfernen, bevor Sie ein Kinderrückhaltesystem
installieren. Der Sitz vor dieser Einbaulage darf höchstens bis zur Hälfte nach hinten auf den Schienen eingestellt sein.
Die maximale Neigung der Rückenlehne beträgt 25°. Sitzeinstellung 3 45.U=Geeignet für Rückhaltesysteme der universellen Kategorie zur Verwendung in dieser Gewichts- und Altersgruppe in
Verbindung mit Dreipunkt-Sicherheitsgurt.X=Sitzposition nicht geeignet für Kinder in dieser Gewichts- bzw. Altersgruppe.

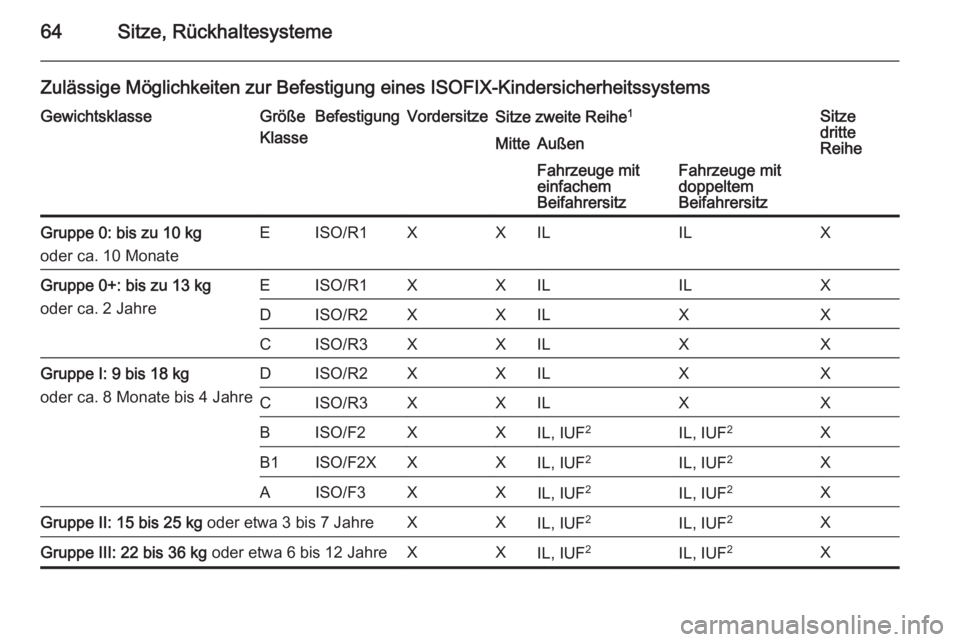

Page 66 of 199
64Sitze, Rückhaltesysteme
Zulässige Möglichkeiten zur Befestigung eines ISOFIX-KindersicherheitssystemsGewichtsklasseGröße
KlasseBefestigungVordersitzeSitze zweite Reihe 1Sitze
dritte
ReiheMitteAußenFahrzeuge mit
einfachem
BeifahrersitzFahrzeuge mit
doppeltem
BeifahrersitzGruppe 0: bis zu 10 kg
oder ca. 10 MonateEISO/R1XXILILXGruppe 0+: bis zu 13 kg
oder ca. 2 JahreEISO/R1XXILILXDISO/R2XXILXXCISO/R3XXILXXGruppe I: 9 bis 18 kg
oder ca. 8 Monate bis 4 JahreDISO/R2XXILXXCISO/R3XXILXXBISO/F2XXIL, IUF 2IL, IUF2XB1ISO/F2XXXIL, IUF2IL, IUF 2XAISO/F3XXIL, IUF2IL, IUF2XGruppe II: 15 bis 25 kg
oder etwa 3 bis 7 JahreXXIL, IUF2IL, IUF2XGruppe III: 22 bis 36 kg
oder etwa 6 bis 12 JahreXXIL, IUF2IL, IUF2X
Page 67 of 199

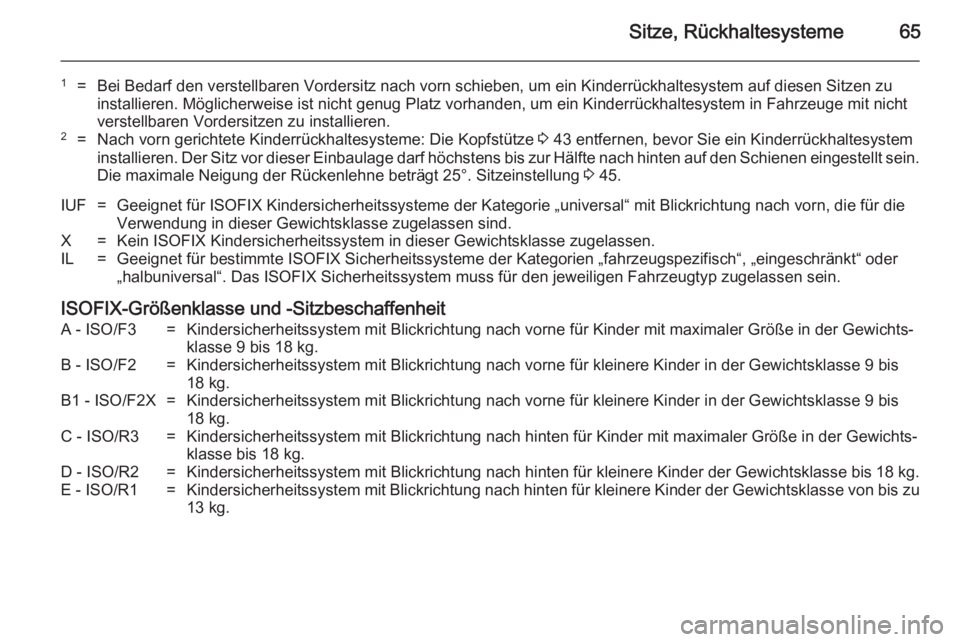

Sitze, Rückhaltesysteme65
1=Bei Bedarf den verstellbaren Vordersitz nach vorn schieben, um ein Kinderrückhaltesystem auf diesen Sitzen zu
installieren. Möglicherweise ist nicht genug Platz vorhanden, um ein Kinderrückhaltesystem in Fahrzeuge mit nicht verstellbaren Vordersitzen zu installieren.2=Nach vorn gerichtete Kinderrückhaltesysteme: Die Kopfstütze 3 43 entfernen, bevor Sie ein Kinderrückhaltesystem
installieren. Der Sitz vor dieser Einbaulage darf höchstens bis zur Hälfte nach hinten auf den Schienen eingestellt sein.
Die maximale Neigung der Rückenlehne beträgt 25°. Sitzeinstellung 3 45.IUF=Geeignet für ISOFIX Kindersicherheitssysteme der Kategorie „universal“ mit Blickrichtung nach vorn, die für die
Verwendung in dieser Gewichtsklasse zugelassen sind.X=Kein ISOFIX Kindersicherheitssystem in dieser Gewichtsklasse zugelassen.IL=Geeignet für bestimmte ISOFIX Sicherheitssysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder„halbuniversal“. Das ISOFIX Sicherheitssystem muss für den jeweiligen Fahrzeugtyp zugelassen sein.
ISOFIX-Größenklasse und -Sitzbeschaffenheit
A - ISO/F3=Kindersicherheitssystem mit Blickrichtung nach vorne für Kinder mit maximaler Größe in der Gewichts‐klasse 9 bis 18 kg.B - ISO/F2=Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse 9 bis 18 kg.B1 - ISO/F2X=Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse 9 bis18 kg.C - ISO/R3=Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Gewichts‐
klasse bis 18 kg.D - ISO/R2=Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis 18 kg.E - ISO/R1=Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse von bis zu 13 kg.

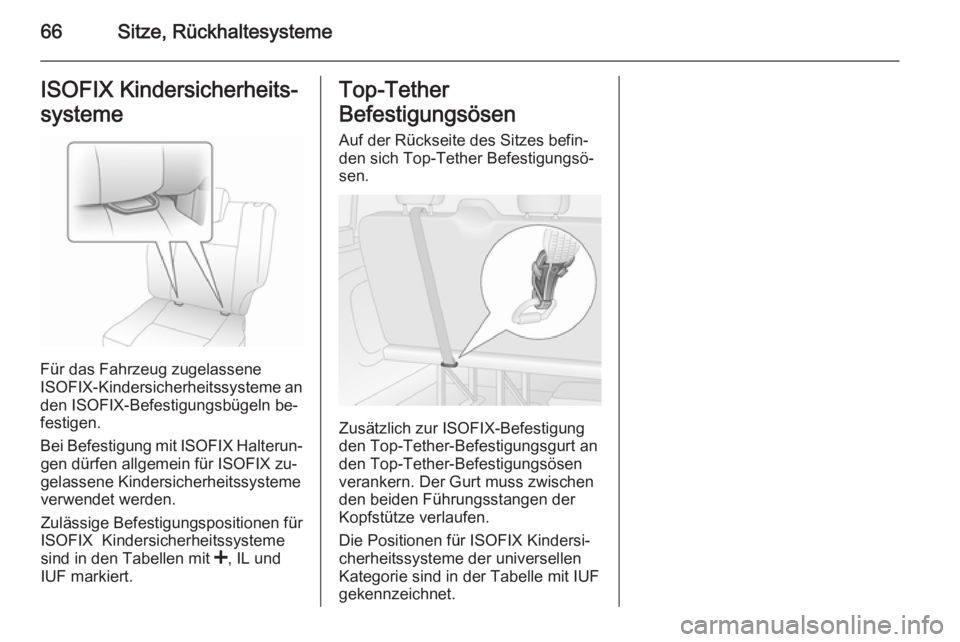

Page 68 of 199
66Sitze, RückhaltesystemeISOFIX Kindersicherheits‐
systeme
Für das Fahrzeug zugelassene
ISOFIX -Kindersicherheitssysteme an
den ISOFIX-Befestigungsbügeln be‐
festigen.
Bei Befestigung mit ISOFIX Halterun‐
gen dürfen allgemein für ISOFIX zu‐
gelassene Kindersicherheitssysteme
verwendet werden.
Zulässige Befestigungspositionen für
ISOFIX Kindersicherheitssysteme
sind in den Tabellen mit <, IL und
IUF markiert.
Top-Tether
Befestigungsösen
Auf der Rückseite des Sitzes befin‐
den sich Top-Tether Befestigungsö‐ sen.
Zusätzlich zur ISOFIX-Befestigung
den Top-Tether-Befestigungsgurt an
den Top-Tether-Befestigungsösen
verankern. Der Gurt muss zwischen
den beiden Führungsstangen der
Kopfstütze verlaufen.
Die Positionen für ISOFIX Kindersi‐
cherheitssysteme der universellen Kategorie sind in der Tabelle mit IUF
gekennzeichnet.

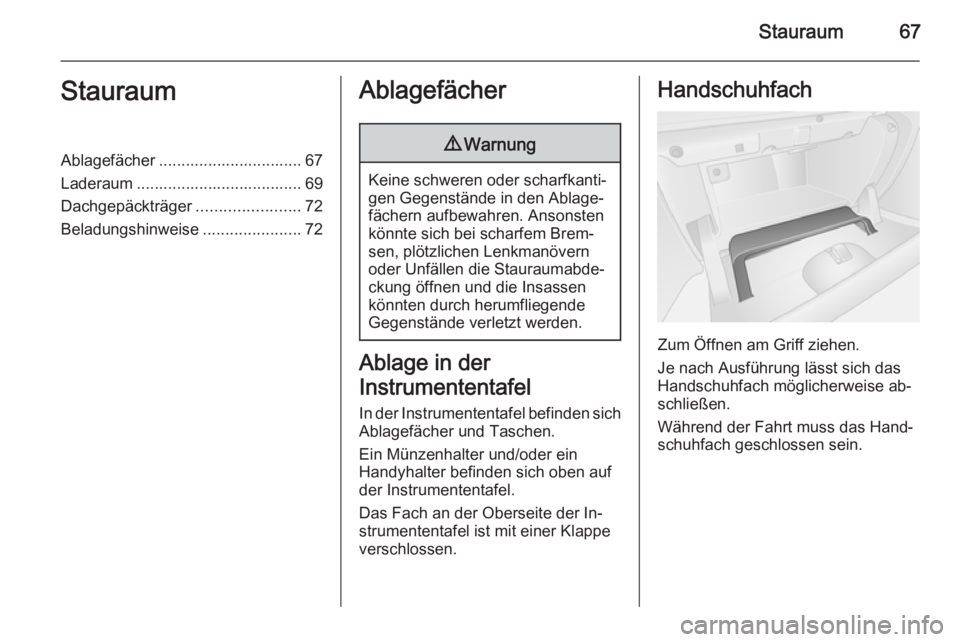

Page 69 of 199
Stauraum67StauraumAblagefächer ................................ 67
Laderaum ..................................... 69 Dachgepäckträger .......................72
Beladungshinweise ......................72Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzt werden.
Ablage in der
Instrumententafel In der Instrumententafel befinden sichAblagefächer und Taschen.
Ein Münzenhalter und/oder ein
Handyhalter befinden sich oben auf
der Instrumententafel.
Das Fach an der Oberseite der In‐
strumententafel ist mit einer Klappe verschlossen.
Handschuhfach
Zum Öffnen am Griff ziehen.
Je nach Ausführung lässt sich das
Handschuhfach möglicherweise ab‐
schließen.
Während der Fahrt muss das Hand‐
schuhfach geschlossen sein.

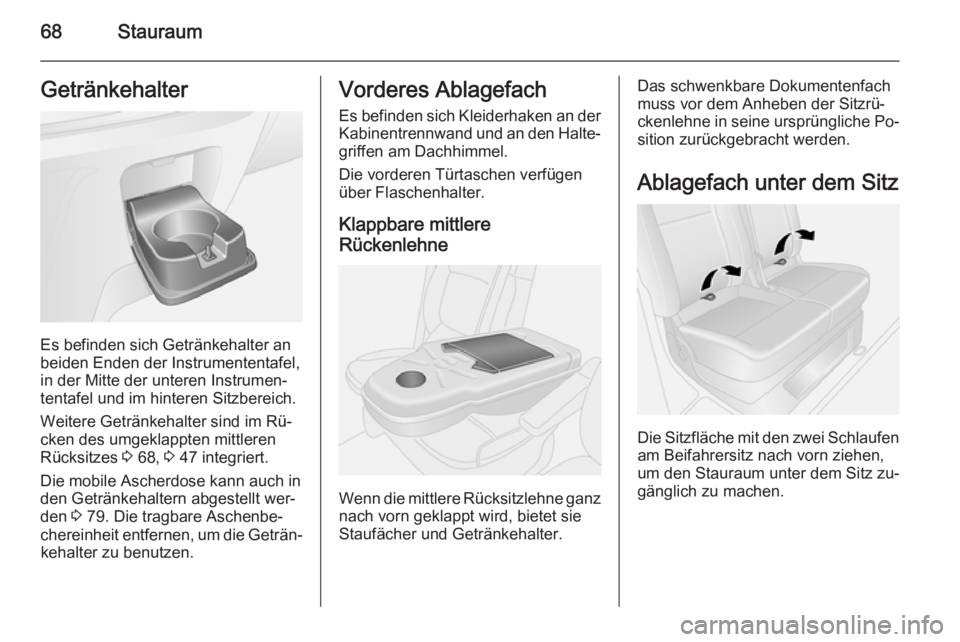

Page 70 of 199
68StauraumGetränkehalter
Es befinden sich Getränkehalter an
beiden Enden der Instrumententafel,
in der Mitte der unteren Instrumen‐
tentafel und im hinteren Sitzbereich.
Weitere Getränkehalter sind im Rü‐
cken des umgeklappten mittleren Rücksitzes 3 68, 3 47 integriert.
Die mobile Ascherdose kann auch in den Getränkehaltern abgestellt wer‐
den 3 79. Die tragbare Aschenbe‐
chereinheit entfernen, um die Geträn‐ kehalter zu benutzen.
Vorderes Ablagefach
Es befinden sich Kleiderhaken an der Kabinentrennwand und an den Halte‐griffen am Dachhimmel.
Die vorderen Türtaschen verfügen über Flaschenhalter.
Klappbare mittlere
Rückenlehne
Wenn die mittlere Rücksitzlehne ganz
nach vorn geklappt wird, bietet sie
Staufächer und Getränkehalter.
Das schwenkbare Dokumentenfach
muss vor dem Anheben der Sitzrü‐
ckenlehne in seine ursprüngliche Po‐
sition zurückgebracht werden.
Ablagefach unter dem Sitz
Die Sitzfläche mit den zwei Schlaufen am Beifahrersitz nach vorn ziehen,
um den Stauraum unter dem Sitz zu‐
gänglich zu machen.
