Instrumente, Bedienelemente79
Der Zigarettenanzünder befindet sich
an der Instrumententafel.
Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Zigarettenanzün‐
der herausziehen.
AscherAchtung
Nur für Asche, nicht für brennbare Abfälle.
Ascherdose
Ascherdose zum mobilen Einsatz im
Fahrzeug. Zur Benutzung Deckel öff‐
nen.
Es befinden sich Getränkehalter an
beiden Enden der Instrumententafel,
in der Mitte der unteren Instrumen‐
tentafel und im hinteren Sitzbereich,
die Ascher eingesetzt werden kön‐
nen.
Getränkehalter 3 68.Warnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Tachometer
Anzeige der Geschwindigkeit.
Die Höchstgeschwindigkeit kann mit
einem Geschwindigkeitsregler be‐
grenzt werden. Als sichtbarer Hinweis
darauf befindet sich ein Warnetikett
auf der Instrumententafel.
Page 82 of 199

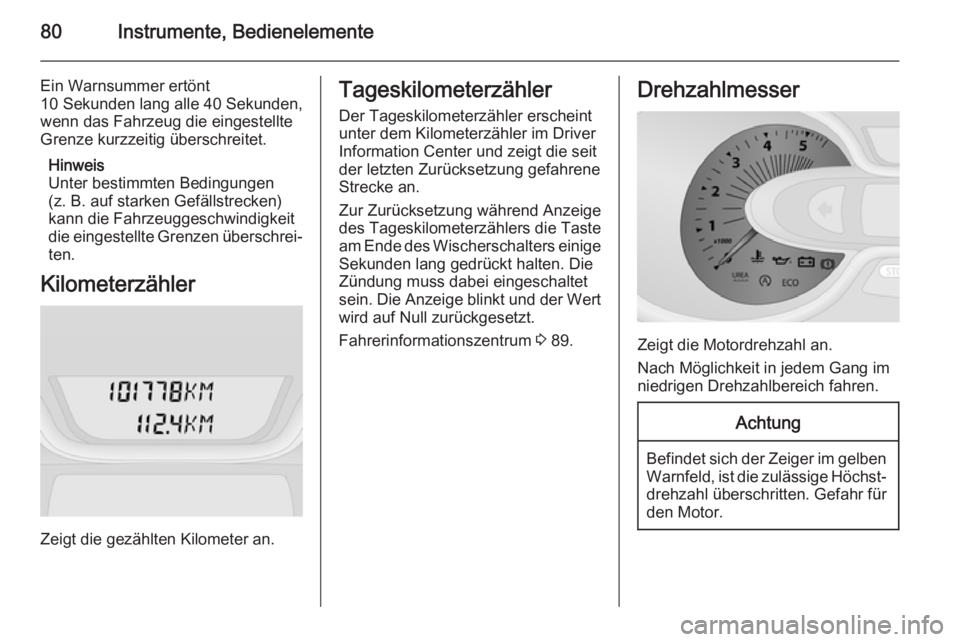

80Instrumente, Bedienelemente
Ein Warnsummer ertönt
10 Sekunden lang alle 40 Sekunden,
wenn das Fahrzeug die eingestellte
Grenze kurzzeitig überschreitet.
Hinweis
Unter bestimmten Bedingungen
(z. B. auf starken Gefällstrecken)
kann die Fahrzeuggeschwindigkeit
die eingestellte Grenzen überschrei‐ ten.
Kilometerzähler
Zeigt die gezählten Kilometer an.
Tageskilometerzähler
Der Tageskilometerzähler erscheint
unter dem Kilometerzähler im Driver
Information Center und zeigt die seit
der letzten Zurücksetzung gefahrene Strecke an.
Zur Zurücksetzung während Anzeige
des Tageskilometerzählers die Taste
am Ende des Wischerschalters einige
Sekunden lang gedrückt halten. Die
Zündung muss dabei eingeschaltet
sein. Die Anzeige blinkt und der Wert wird auf Null zurückgesetzt.
Fahrerinformationszentrum 3 89.Drehzahlmesser
Zeigt die Motordrehzahl an.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im gelben Warnfeld, ist die zulässige Höchst‐
drehzahl überschritten. Gefahr für den Motor.
Page 83 of 199
Instrumente, Bedienelemente81Kraftstoffanzeige
Zeigt den Kraftstoffstand im Tank an.
Auch die Kontrollleuchte Y leuchtet im
Instrument 3 82, wenn der Kraft‐
stoffstand sehr niedrig ist: sofort tan‐
ken 3 133.
Tank nie leer fahren.
Diesel-Kraftstoffsystem entlüften
3 145.
Hinweis
Um sicherzustellen, dass der Kraft‐
stoffstand korrekt angezeigt wird, muss die Zündung vor dem Tanken
ausgeschaltet werden. Vermeiden
Sie, geringe Mengen nachzutanken
(z.B. weniger als 5 Liter), um die Ge‐ nauigkeit der Anzeige sicherzustel‐
len.
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Kraftstoffverbrauchsan‐ zeige
Die Kraftstoffverbrauchsanzeige bie‐
tet eine sofortige Berechnung des
Kraftstoffverbrauchs auf Grundlage
der aktuellen Fahrweise.
Die Anzeige zeigt mithilfe von Farben
den aktuellen Kraftstoffverbrauch an:Grün=es wurde der niedrigste
Kraftstoffverbrauch er‐
reichtGelb=der Fahrstil ist zu aggres‐
sivOrange=kein effizienter Kraftstoff‐
verbrauch
Die Kraftstoffverbrauchsanzeige ist
standardmäßig aktiviert. Sie kann
über das Infotainment System deak‐
tiviert werden. Weitere Informationen
sind in der Bedienungsanleitung des
Infotainment Systems enthalten.
Serviceanzeige
Mit Einschalten der Zündung kann die verbleibende Fahrtstrecke vor Fällig‐
keit der nächsten Inspektion kurz auf
dem Driver Information Center ange‐
zeigt werden. Nach welchem Zeit‐
raum auf den nächsten fälligen Ser‐
vice hingewiesen wird, hängt von den
Fahrbedingungen ab und kann be‐
trächtlich variieren.
Page 84 of 199
82Instrumente, Bedienelemente
Die Fahrstrecke, bei der die Service‐
anzeige aufleuchtet, kann auch durch
ca. 5 Sekunden langes Drücken der
Taste am Ende des Scheibenwi‐
scherhebel angezeigt werden.
Wenn die verbleibende Fahrtstrecke
vor Fälligkeit der nächsten Inspektion weniger als 1500 km oder 1 Monat
beträgt, erscheint eine Meldung im
Driver Information Center.
Wenn die Fahrtstrecke 0 km erreicht
oder das Service-Datum fällig ist,
leuchtet die Kontrollleuchte F im In‐
strument bzw. im Driver Information
Center auf, und eine entsprechende
Meldung erscheint im Driver Informa‐ tion Center.
Das Fahrzeug benötigt einen Service.
Hilfe einer Werkstatt in Anspruch neh‐ men.
Zurücksetzen der
Serviceanzeige Nach einem Service muss die Ser‐viceanzeige zurückgesetzt werden:Die Fahrstrecke zum Anzeigen der
Serviceanzeige im Driver Information
Center wählen, dann die Taste am
Ende des Scheibenwischerhebels ca. 10 Sekunden lang gedrückt halten.
Bordcomputer 3 91.
Fahrerinformationszentrum 3 89.
Serviceinformationen 3 174.
Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alle In‐
strumentenausführungen.
Je nach Ausstattung kann die Posi‐
tion der Kontrollleuchten variieren.
Beim Einschalten der Zündung leuch‐
ten die meisten Kontrollleuchten als
Funktionstest kurz auf.
Die Farben der Kontrollleuchten be‐
deuten:rot=Gefahr, wichtige Erinne‐
runggelb=Warnung, Hinweis, Störunggrün=Einschaltbestätigungblau=EinschaltbestätigungWeiß=Einschaltbestätigung
Page 85 of 199
Instrumente, Bedienelemente83

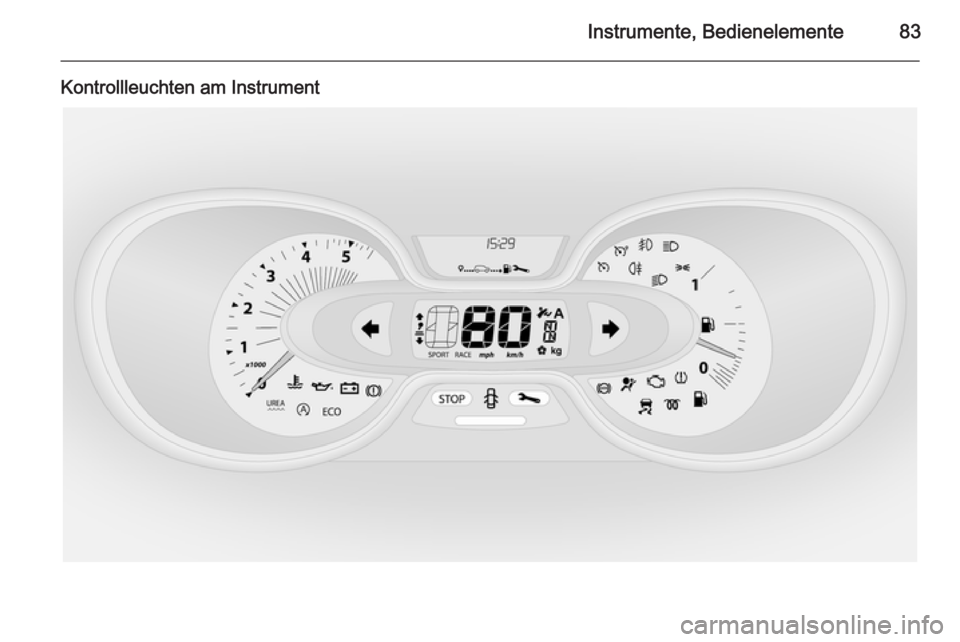

Kontrollleuchten am Instrument
Page 86 of 199
84Instrumente, Bedienelemente
Kontrollleuchten in der
Dachkonsole
Blinker
O blinkt grün.
Blinkt bei eingeschaltetem Blinker
oder Warnblinker.
Schnelles Blinken: Defekt einer Blink‐
leuchte oder der entsprechenden Si‐
cherung.
Ein Warnsignal ertönt bei eingeschal‐
teten Blinkern.
Glühlampen auswechseln 3 146.
Sicherungen 3 151.
Blinker 3 96.
Sicherheitsgurt anlegen X leuchtet rot.
Wenn der Sicherheitsgurt nicht ange‐ legt wurde, blinkt die Kontrollleuchte
X , sobald die Fahrzeuggeschwindig‐
keit ca. 16 km/h überschreitet. Außer‐ dem ertönt für ca. 2 Minuten ein
Warnton.9 Warnung
Sicherheitsgurt vor jeder Fahrt an‐
legen.
Nicht angeschnallte Personen ge‐
fährden bei Unfällen die anderen
Fahrzeuginsassen und sich
selbst.
Hinweis
Schwere Gegenstände auf den Vor‐
dersitzen können dazu führen, dass
die Kontrollleuchte X aufleuchtet.
Den Gegenstand vom Sitz entfer‐
nen, oder den Sicherheitsgurt anle‐
gen.
Airbag-System,
Gurtstraffer
v leuchtet gelb.
Bei Einschalten der Zündung leuchtet die Kontrollleuchte kurz auf. Wenn sie
nicht aufleuchtet oder während der
Fahrt aufleuchtet, liegt eine Störung
im Gurtstraffer- oder Airbag-System vor. Airbags und Gurtstraffer lösen
bei einem Unfall möglicherweise nicht
aus.
Ausgelöste Gurtstraffer oder Airbags
werden durch dauerhaftes Leuchten
von v angezeigt.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 50,
3 53.
Airbagabschaltung V ON (ein) leuchtet gelb.
Der Beifahrer-Airbag ist aktiviert.
Page 87 of 199
Instrumente, Bedienelemente85
*OFF (aus) leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
3 58.
Wenn beide Kontrollleuchten VON
und *OFF gleichzeitig aufleuchten,
liegt eine Systemstörung vor. Der
Systemstatus ist nicht erkennbar,
deshalb darf niemand auf dem Bei‐
fahrersitz Platz nehmen. Sofort eine
Werkstatt kontaktieren.
Wenn diese Kontrollleuchte zusam‐
men mit v oder F aufleuchtet, Hilfe
einer Werkstatt in Anspruch nehmen.9 Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Airbag-System 3 53, Gurtstraffer
3 50, Airbagabschaltung 3 58.
Generator
p leuchtet rot.
Leuchtet beim Einschalten der Zün‐
dung kurz auf.
Leuchten bei laufendem Motor Wenn die Kontrollleuchte p auf‐
leuchtet, wenn der Motor läuft (be‐ gleitet von einem Warnton): anhalten
und den Motor abstellen.
Fahrzeugbatterie wird nicht geladen.
Motorkühlung kann unterbrochen
sein. Die Stromversorgung des
Bremskraftverstärkers kann unter‐
brochen sein. Hilfe einer Werkstatt in
Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der Zün‐ dung und erlischt kurz nach Startendes Motors.Leuchten bei laufendem Motor
Störung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch neh‐ men.
Blinken bei laufendem Motor Störung, die zur Beschädigung des
Katalysators führen kann. Weniger
Gas geben, bis das Blinken aufhört.
Umgehend Hilfe einer Werkstatt in
Anspruch nehmen.
Fehlfunktion, Service F leuchtet gelb.
Leuchtet nach Einschalten der Zün‐
dung und erlischt kurz nach Starten
des Motors.
Kann zusammen mit anderen Kon‐
trollleuchten und einer entspre‐
chende Meldung im Driver Informa‐
tion Center aufleuchten. Sofort Hilfe
einer Werkstatt in Anspruch nehmen.
Motor ausschalten C leuchtet rot.
Page 88 of 199

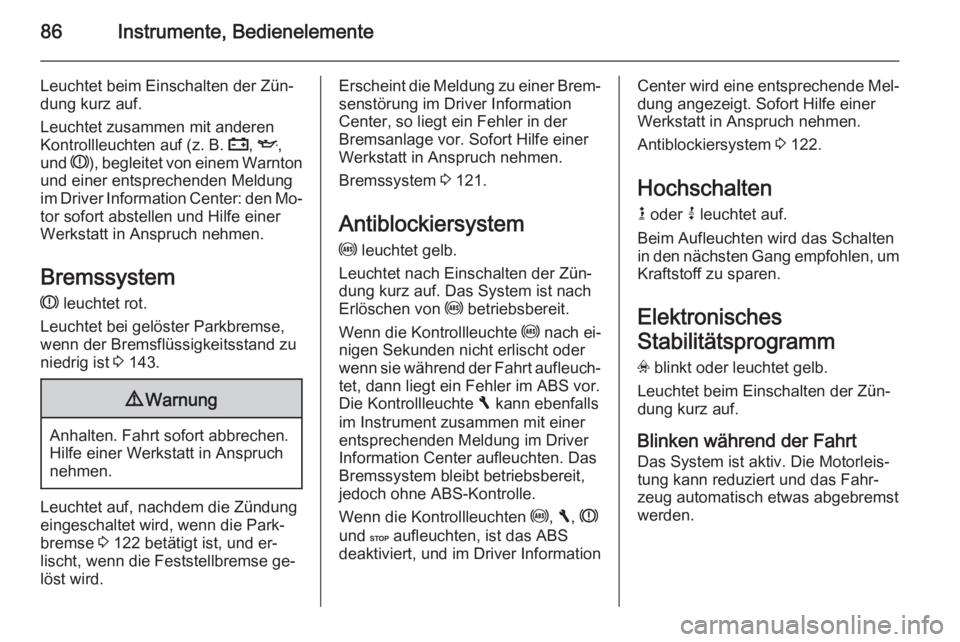

86Instrumente, Bedienelemente
Leuchtet beim Einschalten der Zün‐
dung kurz auf.
Leuchtet zusammen mit anderen
Kontrollleuchten auf (z. B. p, I ,
und R), begleitet von einem Warnton
und einer entsprechenden Meldung
im Driver Information Center: den Mo‐
tor sofort abstellen und Hilfe einer
Werkstatt in Anspruch nehmen.
Bremssystem R leuchtet rot.
Leuchtet bei gelöster Parkbremse,
wenn der Bremsflüssigkeitsstand zu
niedrig ist 3 143.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet auf, nachdem die Zündung
eingeschaltet wird, wenn die Park‐
bremse 3 122 betätigt ist, und er‐
lischt, wenn die Feststellbremse ge‐
löst wird.
Erscheint die Meldung zu einer Brem‐
senstörung im Driver Information
Center, so liegt ein Fehler in der
Bremsanlage vor. Sofort Hilfe einer
Werkstatt in Anspruch nehmen.
Bremssystem 3 121.
Antiblockiersystem
u leuchtet gelb.
Leuchtet nach Einschalten der Zün‐
dung kurz auf. Das System ist nach
Erlöschen von u betriebsbereit.
Wenn die Kontrollleuchte u nach ei‐
nigen Sekunden nicht erlischt oder
wenn sie während der Fahrt aufleuch‐
tet, dann liegt ein Fehler im ABS vor.
Die Kontrollleuchte F kann ebenfalls
im Instrument zusammen mit einer
entsprechenden Meldung im Driver
Information Center aufleuchten. Das
Bremssystem bleibt betriebsbereit,
jedoch ohne ABS-Kontrolle.
Wenn die Kontrollleuchten u, F , R
und C aufleuchten, ist das ABS
deaktiviert, und im Driver InformationCenter wird eine entsprechende Mel‐ dung angezeigt. Sofort Hilfe einer
Werkstatt in Anspruch nehmen.
Antiblockiersystem 3 122.
Hochschalten
k oder j leuchtet auf.
Beim Aufleuchten wird das Schalten in den nächsten Gang empfohlen, um Kraftstoff zu sparen.
Elektronisches
Stabilitätsprogramm v blinkt oder leuchtet gelb.
Leuchtet beim Einschalten der Zün‐
dung kurz auf.
Blinken während der Fahrt Das System ist aktiv. Die Motorleis‐
tung kann reduziert und das Fahr‐
zeug automatisch etwas abgebremst
werden.
Page 89 of 199
Instrumente, Bedienelemente87
Leuchten während der FahrtDas System ist nicht verfügbar. Im
Driver Information Center erscheint
auch eine entsprechende Meldung.
Elektronisches Stabilitätsprogramm
3 124, Traktionskontrolle 3 123.
Kühlmitteltemperatur W leuchtet blau oder rot auf.
Leuchtet kurz rot auf, wenn die Zün‐
dung eingeschaltet ist, und leuchtet
dann blau.
Leuchtet rot bei laufendem
Motor
Anhalten, Motor abstellen.Achtung
Kühlmitteltemperatur zu hoch.
Kühlmittelstand kontrollieren 3 141.
Bei ausreichendem Kühlmittelstand
eine Werkstatt aufsuchen.
Die Kontrollleuchte muss blau auf‐
leuchten, bevor Sie die Fahrt fortset‐
zen können.
Vorglühen
! leuchtet gelb.
Vorglühen ist aktiviert. Aktiviert nur wenn die Außentemperatur niedrig
ist.
Reifendruck-
Kontrollsystem
w leuchtet oder blinkt.
Leuchten Reifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.
Blinken Störung im System bzw. Montage
eines Reifens ohne Drucksensor
(z. B. Reserverad). Nach einer Ver‐
zögerung leuchtet die Kontrollleuchte
dauerhaft. Hilfe einer Werkstatt in An‐ spruch nehmen.
Reifendruck-Kontrollsystem 3 158.
Motoröldruck
I leuchtet rot.Leuchtet beim Einschalten der Zün‐
dung kurz auf.
Leuchten bei laufendem Motor Wenn die Kontrollleuchte I auf‐
leuchtet, wenn der Motor läuft (be‐
gleitet von einem Warnton): anhalten
und den Motor abstellen.Achtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung treten.
2. In den Leerlauf schalten (oder Wählhebel auf N stellen).
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.
Page 90 of 199
88Instrumente, Bedienelemente9Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken be‐
deutend höhere Kräfte erforder‐
lich.
Schlüssel erst abziehen, wenn
das Fahrzeug steht. Andernfalls
könnte die Lenkradsperre plötzlich einrasten.
Ölstand prüfen, bevor Sie sich an
eine Werkstatt wenden 3 139.
Kraftstoffsparmodus ECO leuchtet grün auf, wenn der
ECO-Modus aktiviert ist, um den
Kraftstoffverbrauch zu reduzieren.
ECO-Modus, Kraftstoff sparendes
Fahren 3 112.
Kraftstoffmangel
Y leuchtet gelb.
Leuchtet auf, wenn der Füllstand im
Kraftstofftank zu niedrig ist. Sofort
tanken 3 133.
Katalysator 3 120.
Entlüftung der Dieselkraftstoffanlage
3 145.
Autostopp D leuchtet bei einem Autostopp des
Motors auf.
Stopp-Start-Automatik 3 117.
Außenbeleuchtung 9 leuchtet grün.
Leuchtet auf, wenn die Scheinwerfer
eingeschaltet sind.
8 leuchtet grün.
Leuchtet auf, wenn die Standlichter
eingeschaltet sind.
Beleuchtung 3 94.
Fernlicht
P leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Lichthupe 3 95.Nebelscheinwerfer
> leuchtet grün.
Leuchtet bei eingeschalteten Nebel‐
scheinwerfern 3 96.
Nebelschlussleuchte r leuchtet grün.
Leuchtet bei eingeschalteter Nebel‐
schlussleuchte 3 97.
Geschwindigkeitsregler
m , U leuchtet grün oder gelb.
m leuchtet grün, wenn eine be‐
stimmte Geschwindigkeit gespeichert ist.
U leuchtet grün, wenn das System
eingeschaltet ist.
Geschwindigkeitsbegrenzer
U leuchtet gelb.
Wenn das System eingeschaltet ist,
leuchtet U gelb.
Geschwindigkeitsregler und Ge‐
schwindigkeitsbegrenzer 3 125.
