OPEL VIVARO B 2014.5 Betriebsanleitung (in German)

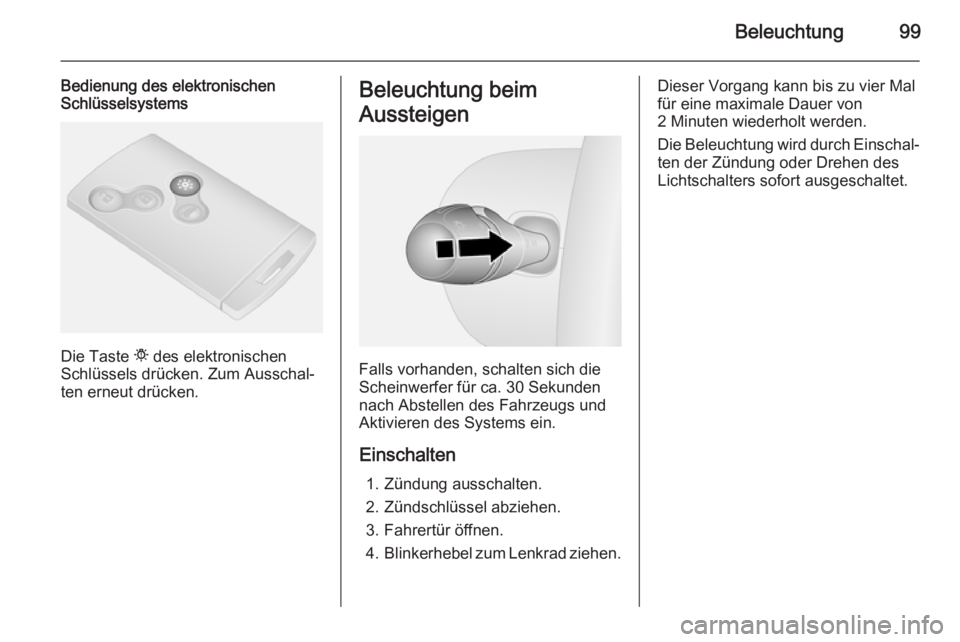

Beleuchtung99
Bedienung des elektronischen
Schlüsselsystems
Die Taste t des elektronischen
Schlüssels drücken. Zum Ausschal‐ ten erneut drücken.
Beleuchtung beim
Aussteigen
Falls vorhanden, schalten sich die
Scheinwerfer für ca. 30 Sekunden
nach Abstellen des Fahrzeugs und
Aktivieren des Systems ein.
Einschalten 1. Zündung ausschalten.
2. Zündschlüssel abziehen.
3. Fahrertür öffnen.
4. Blinkerhebel zum Lenkrad ziehen.
Dieser Vorgang kann bis zu vier Mal
für eine maximale Dauer von
2 Minuten wiederholt werden.
Die Beleuchtung wird durch Einschal‐ ten der Zündung oder Drehen desLichtschalters sofort ausgeschaltet.

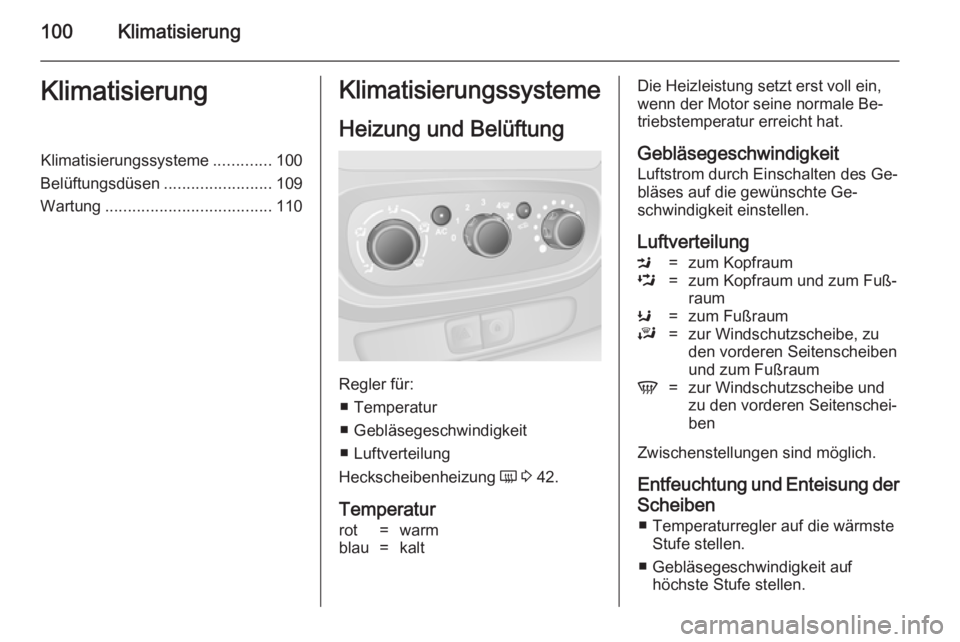

100KlimatisierungKlimatisierungKlimatisierungssysteme.............100
Belüftungsdüsen ........................109
Wartung ..................................... 110Klimatisierungssysteme
Heizung und Belüftung
Regler für: ■ Temperatur
■ Gebläsegeschwindigkeit
■ Luftverteilung
Heckscheibenheizung Ü 3 42.
Temperatur
rot=warmblau=kaltDie Heizleistung setzt erst voll ein,
wenn der Motor seine normale Be‐
triebstemperatur erreicht hat.
Gebläsegeschwindigkeit
Luftstrom durch Einschalten des Ge‐
bläses auf die gewünschte Ge‐
schwindigkeit einstellen.
LuftverteilungM=zum KopfraumL=zum Kopfraum und zum Fuß‐
raumK=zum FußraumJ=zur Windschutzscheibe, zu
den vorderen Seitenscheiben
und zum FußraumV=zur Windschutzscheibe und
zu den vorderen Seitenschei‐
ben
Zwischenstellungen sind möglich.
Entfeuchtung und Enteisung der
Scheiben ■ Temperaturregler auf die wärmste Stufe stellen.
■ Gebläsegeschwindigkeit auf höchste Stufe stellen.

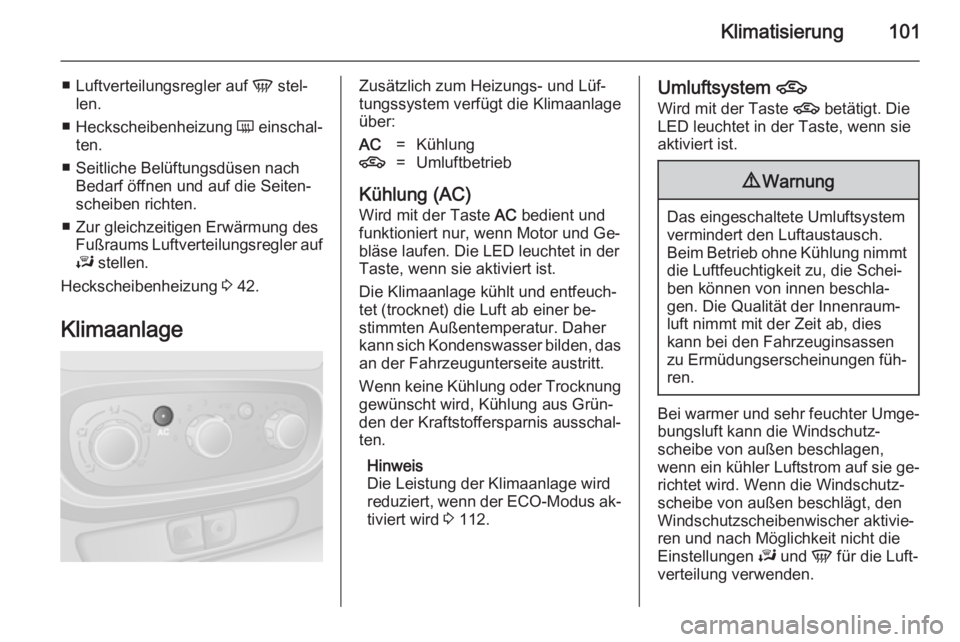

Klimatisierung101
■Luftverteilungsregler auf V stel‐
len.
■ Heckscheibenheizung Ü einschal‐
ten.
■ Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
■ Zur gleichzeitigen Erwärmung des Fußraums Luftverteilungsregler auf
J stellen.
Heckscheibenheizung 3 42.
KlimaanlageZusätzlich zum Heizungs- und Lüf‐
tungssystem verfügt die Klimaanlage
über:AC=Kühlung4=Umluftbetrieb
Kühlung (AC)
Wird mit der Taste AC bedient und
funktioniert nur, wenn Motor und Ge‐ bläse laufen. Die LED leuchtet in der
Taste, wenn sie aktiviert ist.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet) die Luft ab einer be‐
stimmten Außentemperatur. Daher
kann sich Kondenswasser bilden, das an der Fahrzeugunterseite austritt.
Wenn keine Kühlung oder Trocknung
gewünscht wird, Kühlung aus Grün‐
den der Kraftstoffersparnis ausschal‐
ten.
Hinweis
Die Leistung der Klimaanlage wird
reduziert, wenn der ECO-Modus ak‐
tiviert wird 3 112.
Umluftsystem 4
Wird mit der Taste 4 betätigt. Die
LED leuchtet in der Taste, wenn sie aktiviert ist.9 Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können von innen beschla‐
gen. Die Qualität der Innenraum‐
luft nimmt mit der Zeit ab, dies
kann bei den Fahrzeuginsassen
zu Ermüdungserscheinungen füh‐
ren.
Bei warmer und sehr feuchter Umge‐ bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn ein kühler Luftstrom auf sie ge‐
richtet wird. Wenn die Windschutz‐
scheibe von außen beschlägt, den
Windschutzscheibenwischer aktivie‐
ren und nach Möglichkeit nicht die
Einstellungen J und V für die Luft‐
verteilung verwenden.

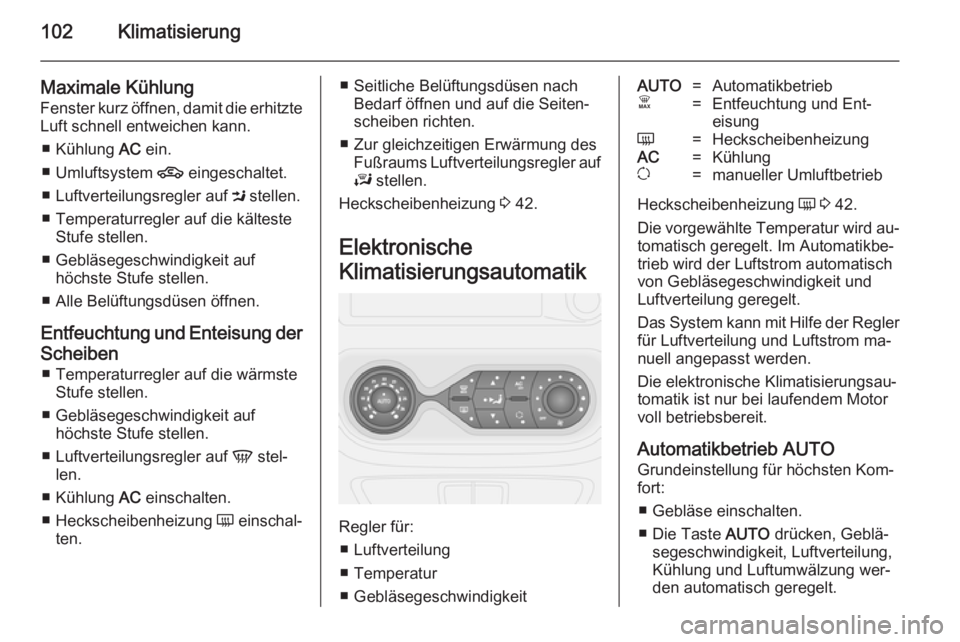

102Klimatisierung
Maximale Kühlung
Fenster kurz öffnen, damit die erhitzte Luft schnell entweichen kann.
■ Kühlung AC ein.
■ Umluftsystem 4 eingeschaltet.
■ Luftverteilungsregler auf M stellen.
■ Temperaturregler auf die kälteste Stufe stellen.
■ Gebläsegeschwindigkeit auf höchste Stufe stellen.
■ Alle Belüftungsdüsen öffnen.
Entfeuchtung und Enteisung der Scheiben ■ Temperaturregler auf die wärmste Stufe stellen.
■ Gebläsegeschwindigkeit auf höchste Stufe stellen.
■ Luftverteilungsregler auf V stel‐
len.
■ Kühlung AC einschalten.
■ Heckscheibenheizung Ü einschal‐
ten.■ Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
■ Zur gleichzeitigen Erwärmung des Fußraums Luftverteilungsregler auf
J stellen.
Heckscheibenheizung 3 42.
Elektronische
Klimatisierungsautomatik
Regler für: ■ Luftverteilung
■ Temperatur
■ Gebläsegeschwindigkeit
AUTO=AutomatikbetriebÊ=Entfeuchtung und Ent‐
eisungÜ=HeckscheibenheizungAC=Kühlungu=manueller Umluftbetrieb
Heckscheibenheizung Ü 3 42.
Die vorgewählte Temperatur wird au‐
tomatisch geregelt. Im Automatikbe‐
trieb wird der Luftstrom automatisch von Gebläsegeschwindigkeit und
Luftverteilung geregelt.
Das System kann mit Hilfe der Regler für Luftverteilung und Luftstrom ma‐
nuell angepasst werden.
Die elektronische Klimatisierungsau‐
tomatik ist nur bei laufendem Motor
voll betriebsbereit.
Automatikbetrieb AUTO
Grundeinstellung für höchsten Kom‐
fort:
■ Gebläse einschalten.
■ Die Taste AUTO drücken, Geblä‐
segeschwindigkeit, Luftverteilung, Kühlung und Luftumwälzung wer‐
den automatisch geregelt.

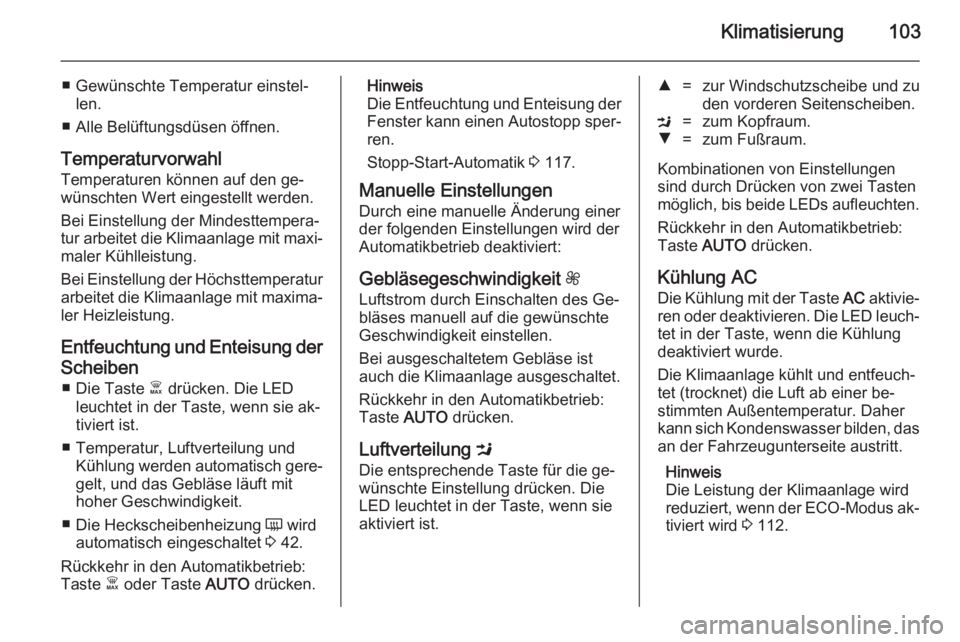

Klimatisierung103
■ Gewünschte Temperatur einstel‐len.
■ Alle Belüftungsdüsen öffnen.
Temperaturvorwahl
Temperaturen können auf den ge‐
wünschten Wert eingestellt werden.
Bei Einstellung der Mindesttempera‐
tur arbeitet die Klimaanlage mit maxi‐ maler Kühlleistung.
Bei Einstellung der Höchsttemperatur
arbeitet die Klimaanlage mit maxima‐
ler Heizleistung.
Entfeuchtung und Enteisung der
Scheiben ■ Die Taste Ê drücken. Die LED
leuchtet in der Taste, wenn sie ak‐
tiviert ist.
■ Temperatur, Luftverteilung und Kühlung werden automatisch gere‐
gelt, und das Gebläse läuft mit
hoher Geschwindigkeit.
■ Die Heckscheibenheizung Ü wird
automatisch eingeschaltet 3 42.
Rückkehr in den Automatikbetrieb:
Taste Ê oder Taste AUTO drücken.Hinweis
Die Entfeuchtung und Enteisung der Fenster kann einen Autostopp sper‐
ren.
Stopp-Start-Automatik 3 117.
Manuelle Einstellungen
Durch eine manuelle Änderung einer
der folgenden Einstellungen wird der
Automatikbetrieb deaktiviert:
Gebläsegeschwindigkeit Z
Luftstrom durch Einschalten des Ge‐
bläses manuell auf die gewünschte
Geschwindigkeit einstellen.
Bei ausgeschaltetem Gebläse ist
auch die Klimaanlage ausgeschaltet.
Rückkehr in den Automatikbetrieb:
Taste AUTO drücken.
Luftverteilung M
Die entsprechende Taste für die ge‐
wünschte Einstellung drücken. Die
LED leuchtet in der Taste, wenn sie
aktiviert ist.R=zur Windschutzscheibe und zu
den vorderen Seitenscheiben.M=zum Kopfraum.S=zum Fußraum.
Kombinationen von Einstellungen
sind durch Drücken von zwei Tasten
möglich, bis beide LEDs aufleuchten.
Rückkehr in den Automatikbetrieb:
Taste AUTO drücken.
Kühlung AC
Die Kühlung mit der Taste AC aktivie‐
ren oder deaktivieren. Die LED leuch‐
tet in der Taste, wenn die Kühlung
deaktiviert wurde.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet) die Luft ab einer be‐
stimmten Außentemperatur. Daher kann sich Kondenswasser bilden, das an der Fahrzeugunterseite austritt.
Hinweis
Die Leistung der Klimaanlage wird reduziert, wenn der ECO-Modus ak‐
tiviert wird 3 112.

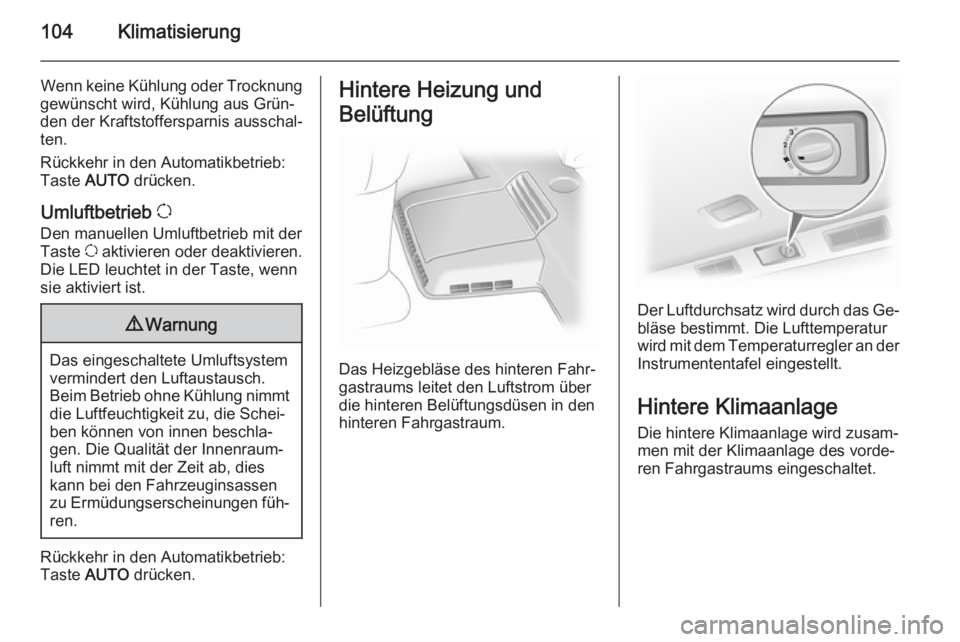

104Klimatisierung
Wenn keine Kühlung oder Trocknung
gewünscht wird, Kühlung aus Grün‐
den der Kraftstoffersparnis ausschal‐
ten.
Rückkehr in den Automatikbetrieb:
Taste AUTO drücken.
Umluftbetrieb u
Den manuellen Umluftbetrieb mit der
Taste u aktivieren oder deaktivieren.
Die LED leuchtet in der Taste, wenn
sie aktiviert ist.9 Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können von innen beschla‐
gen. Die Qualität der Innenraum‐
luft nimmt mit der Zeit ab, dies
kann bei den Fahrzeuginsassen
zu Ermüdungserscheinungen füh‐
ren.
Rückkehr in den Automatikbetrieb:
Taste AUTO drücken.
Hintere Heizung und
Belüftung
Das Heizgebläse des hinteren Fahr‐
gastraums leitet den Luftstrom über die hinteren Belüftungsdüsen in den
hinteren Fahrgastraum.
Der Luftdurchsatz wird durch das Ge‐
bläse bestimmt. Die Lufttemperatur
wird mit dem Temperaturregler an der Instrumententafel eingestellt.
Hintere Klimaanlage
Die hintere Klimaanlage wird zusam‐
men mit der Klimaanlage des vorde‐
ren Fahrgastraums eingeschaltet.

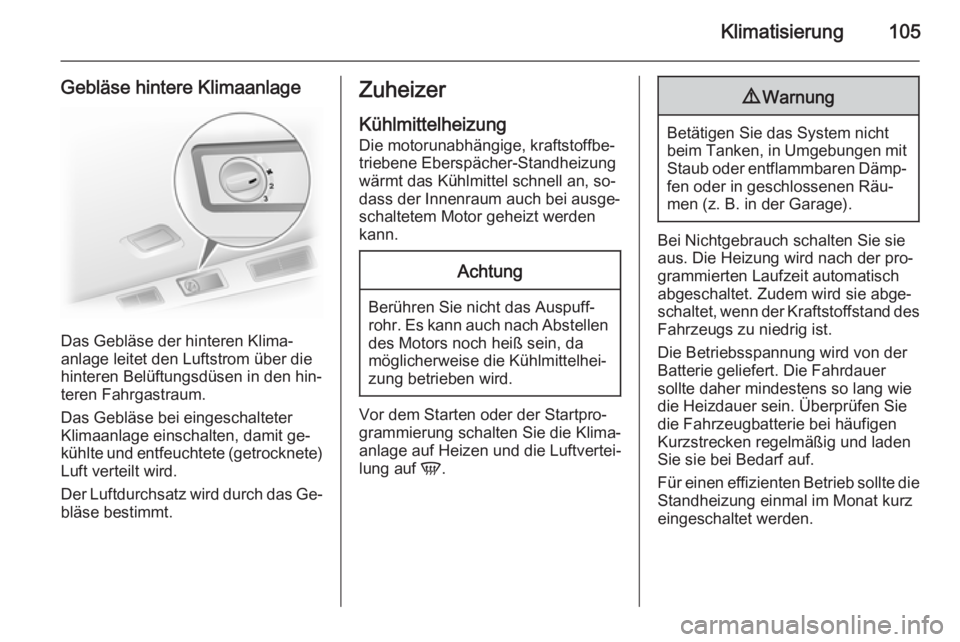

Klimatisierung105
Gebläse hintere Klimaanlage
Das Gebläse der hinteren Klima‐
anlage leitet den Luftstrom über die
hinteren Belüftungsdüsen in den hin‐
teren Fahrgastraum.
Das Gebläse bei eingeschalteter
Klimaanlage einschalten, damit ge‐
kühlte und entfeuchtete (getrocknete)
Luft verteilt wird.
Der Luftdurchsatz wird durch das Ge‐ bläse bestimmt.
Zuheizer
Kühlmittelheizung Die motorunabhängige, kraftstoffbe‐
triebene Eberspächer-Standheizung wärmt das Kühlmittel schnell an, so‐
dass der Innenraum auch bei ausge‐
schaltetem Motor geheizt werden
kann.Achtung
Berühren Sie nicht das Auspuff‐
rohr. Es kann auch nach Abstellen des Motors noch heiß sein, da
möglicherweise die Kühlmittelhei‐
zung betrieben wird.
Vor dem Starten oder der Startpro‐ grammierung schalten Sie die Klima‐
anlage auf Heizen und die Luftvertei‐
lung auf V.
9Warnung
Betätigen Sie das System nicht
beim Tanken, in Umgebungen mit Staub oder entflammbaren Dämp‐ fen oder in geschlossenen Räu‐
men (z. B. in der Garage).
Bei Nichtgebrauch schalten Sie sie
aus. Die Heizung wird nach der pro‐
grammierten Laufzeit automatisch
abgeschaltet. Zudem wird sie abge‐
schaltet, wenn der Kraftstoffstand des Fahrzeugs zu niedrig ist.
Die Betriebsspannung wird von der
Batterie geliefert. Die Fahrdauer
sollte daher mindestens so lang wie
die Heizdauer sein. Überprüfen Sie
die Fahrzeugbatterie bei häufigen
Kurzstrecken regelmäßig und laden
Sie sie bei Bedarf auf.
Für einen effizienten Betrieb sollte die
Standheizung einmal im Monat kurz
eingeschaltet werden.

106Klimatisierung

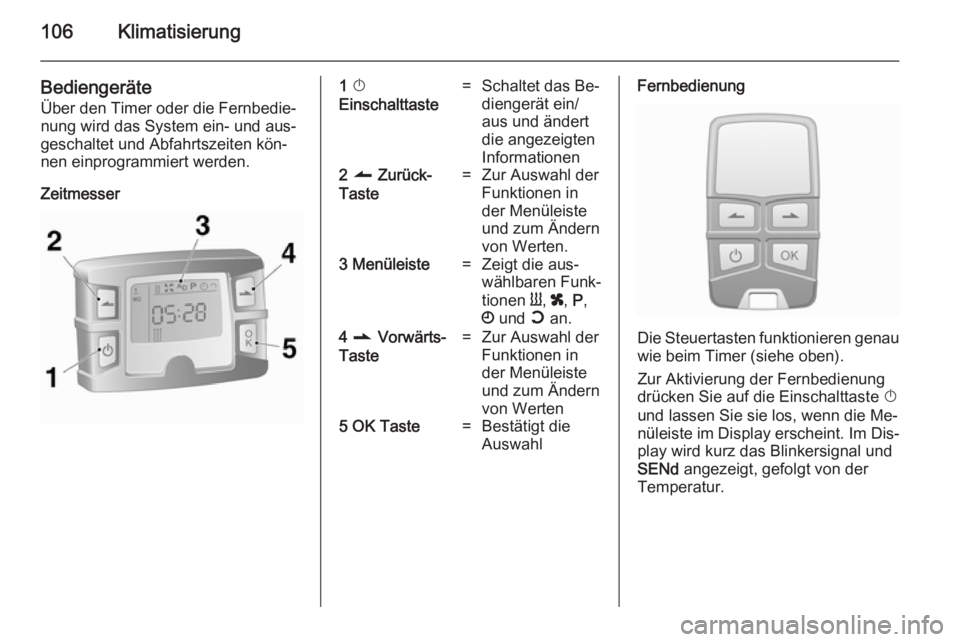

BediengeräteÜber den Timer oder die Fernbedie‐nung wird das System ein- und aus‐ geschaltet und Abfahrtszeiten kön‐
nen einprogrammiert werden.
Zeitmesser1 X
Einschalttaste=Schaltet das Be‐
diengerät ein/
aus und ändert
die angezeigten
Informationen2 q Zurück-
Taste=Zur Auswahl der
Funktionen in
der Menüleiste
und zum Ändern
von Werten.3 Menüleiste=Zeigt die aus‐
wählbaren Funk‐
tionen Y, x , P ,
Ö und Y an.4 r Vorwärts-
Taste=Zur Auswahl der
Funktionen in
der Menüleiste
und zum Ändern
von Werten5 OK Taste=Bestätigt die
AuswahlFernbedienung
Die Steuertasten funktionieren genau
wie beim Timer (siehe oben).
Zur Aktivierung der Fernbedienung
drücken Sie auf die Einschalttaste X
und lassen Sie sie los, wenn die Me‐
nüleiste im Display erscheint. Im Dis‐ play wird kurz das Blinkersignal und
SENd angezeigt, gefolgt von der
Temperatur.

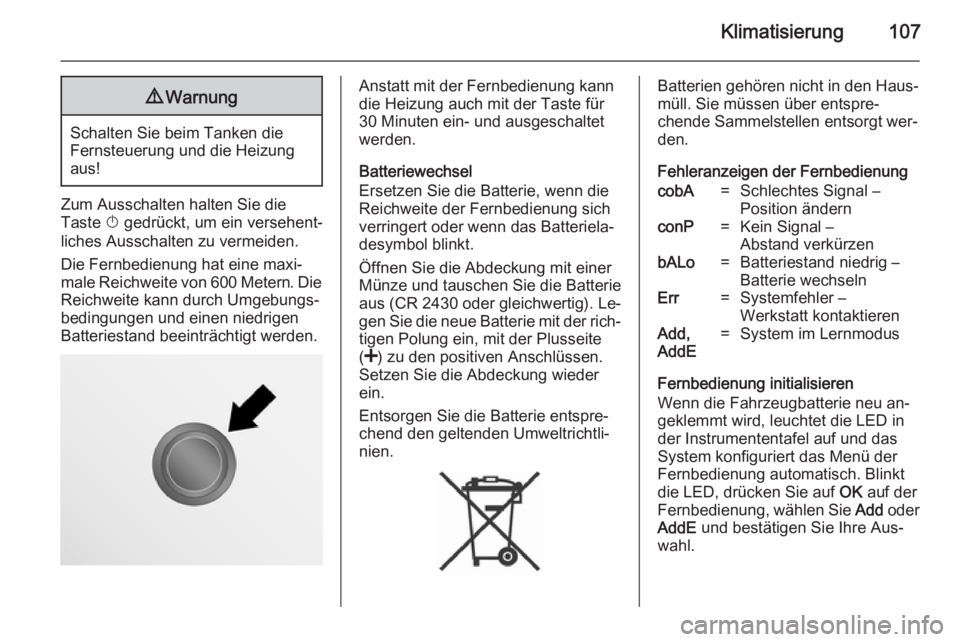

Klimatisierung1079Warnung
Schalten Sie beim Tanken die
Fernsteuerung und die Heizung aus!
Zum Ausschalten halten Sie die
Taste X gedrückt, um ein versehent‐
liches Ausschalten zu vermeiden.
Die Fernbedienung hat eine maxi‐
male Reichweite von 600 Metern. Die
Reichweite kann durch Umgebungs‐
bedingungen und einen niedrigen Batteriestand beeinträchtigt werden.
Anstatt mit der Fernbedienung kann
die Heizung auch mit der Taste für
30 Minuten ein- und ausgeschaltet
werden.
Batteriewechsel
Ersetzen Sie die Batterie, wenn die
Reichweite der Fernbedienung sich verringert oder wenn das Batteriela‐
desymbol blinkt.
Öffnen Sie die Abdeckung mit einer Münze und tauschen Sie die Batterie
aus (CR 2430 oder gleichwertig). Le‐
gen Sie die neue Batterie mit der rich‐ tigen Polung ein, mit der Plusseite
( < ) zu den positiven Anschlüssen.
Setzen Sie die Abdeckung wieder
ein.
Entsorgen Sie die Batterie entspre‐
chend den geltenden Umweltrichtli‐
nien.Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen entsorgt wer‐
den.
Fehleranzeigen der FernbedienungcobA=Schlechtes Signal –
Position ändernconP=Kein Signal –
Abstand verkürzenbALo=Batteriestand niedrig –
Batterie wechselnErr=Systemfehler –
Werkstatt kontaktierenAdd,
AddE=System im Lernmodus
Fernbedienung initialisieren
Wenn die Fahrzeugbatterie neu an‐
geklemmt wird, leuchtet die LED in
der Instrumententafel auf und das
System konfiguriert das Menü der
Fernbedienung automatisch. Blinkt
die LED, drücken Sie auf OK auf der
Fernbedienung, wählen Sie Add oder
AddE und bestätigen Sie Ihre Aus‐
wahl.

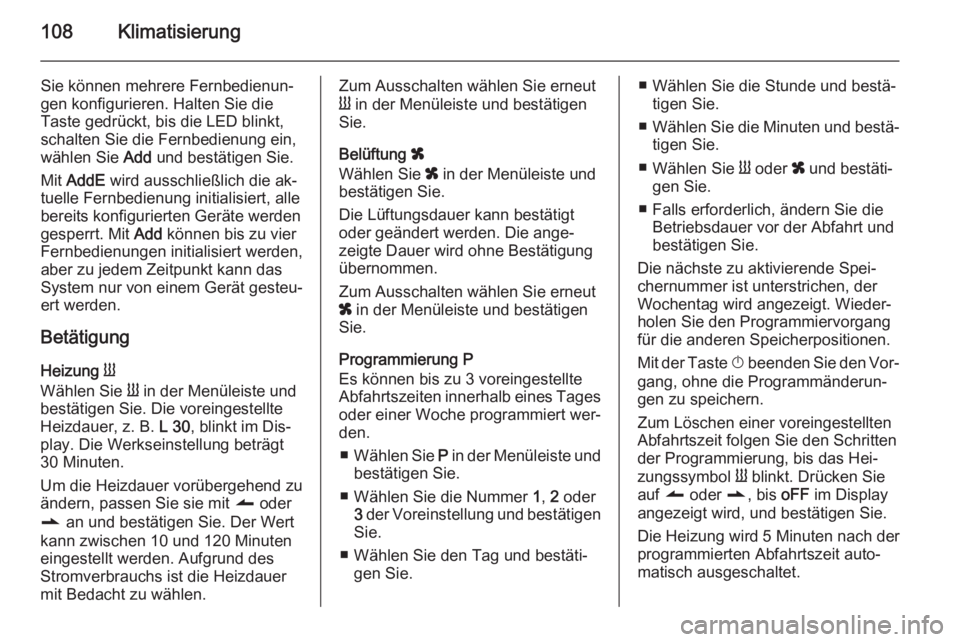

108Klimatisierung
Sie können mehrere Fernbedienun‐gen konfigurieren. Halten Sie die Taste gedrückt, bis die LED blinkt,schalten Sie die Fernbedienung ein,
wählen Sie Add und bestätigen Sie.
Mit AddE wird ausschließlich die ak‐
tuelle Fernbedienung initialisiert, alle
bereits konfigurierten Geräte werden gesperrt. Mit Add können bis zu vier
Fernbedienungen initialisiert werden,
aber zu jedem Zeitpunkt kann das
System nur von einem Gerät gesteu‐
ert werden.
Betätigung
Heizung Y
Wählen Sie Y in der Menüleiste und
bestätigen Sie. Die voreingestellte
Heizdauer, z. B. L 30, blinkt im Dis‐
play. Die Werkseinstellung beträgt 30 Minuten.
Um die Heizdauer vorübergehend zu
ändern, passen Sie sie mit q oder
r an und bestätigen Sie. Der Wert
kann zwischen 10 und 120 Minuten
eingestellt werden. Aufgrund des
Stromverbrauchs ist die Heizdauer
mit Bedacht zu wählen.Zum Ausschalten wählen Sie erneut
Y in der Menüleiste und bestätigen
Sie.
Belüftung x
Wählen Sie x in der Menüleiste und
bestätigen Sie.
Die Lüftungsdauer kann bestätigt
oder geändert werden. Die ange‐
zeigte Dauer wird ohne Bestätigung
übernommen.
Zum Ausschalten wählen Sie erneut
x in der Menüleiste und bestätigen
Sie.
Programmierung P
Es können bis zu 3 voreingestellte
Abfahrtszeiten innerhalb eines Tages oder einer Woche programmiert wer‐den.
■ Wählen Sie P in der Menüleiste und
bestätigen Sie.
■ Wählen Sie die Nummer 1, 2 oder
3 der Voreinstellung und bestätigen
Sie.
■ Wählen Sie den Tag und bestäti‐ gen Sie.■ Wählen Sie die Stunde und bestä‐tigen Sie.
■ Wählen Sie die Minuten und bestä‐
tigen Sie.
■ Wählen Sie Y oder x und bestäti‐
gen Sie.
■ Falls erforderlich, ändern Sie die Betriebsdauer vor der Abfahrt und
bestätigen Sie.
Die nächste zu aktivierende Spei‐
chernummer ist unterstrichen, der
Wochentag wird angezeigt. Wieder‐
holen Sie den Programmiervorgang
für die anderen Speicherpositionen.
Mit der Taste X beenden Sie den Vor‐
gang, ohne die Programmänderun‐
gen zu speichern.
Zum Löschen einer voreingestellten
Abfahrtszeit folgen Sie den Schritten
der Programmierung, bis das Hei‐
zungssymbol Y blinkt. Drücken Sie
auf q oder r, bis oFF im Display
angezeigt wird, und bestätigen Sie.
Die Heizung wird 5 Minuten nach der programmierten Abfahrtszeit auto‐
matisch ausgeschaltet.
