Page 161 of 203

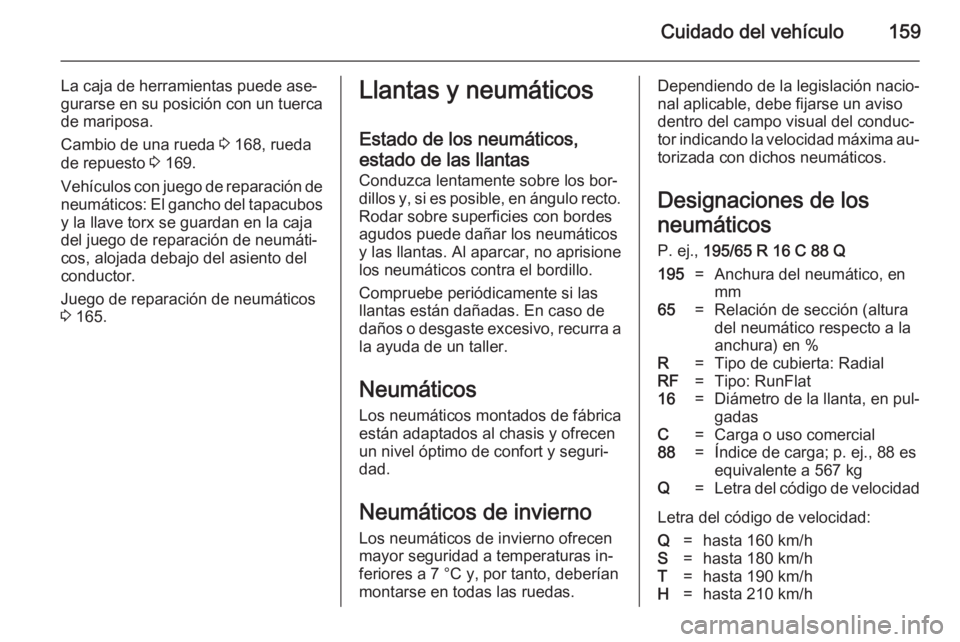

Cuidado del vehículo159
La caja de herramientas puede ase‐
gurarse en su posición con un tuerca
de mariposa.
Cambio de una rueda 3 168, rueda
de repuesto 3 169.
Vehículos con juego de reparación de neumáticos: El gancho del tapacubos
y la llave torx se guardan en la caja
del juego de reparación de neumáti‐ cos, alojada debajo del asiento del
conductor.
Juego de reparación de neumáticos
3 165.Llantas y neumáticos
Estado de los neumáticos,
estado de las llantas Conduzca lentamente sobre los bor‐
dillos y, si es posible, en ángulo recto. Rodar sobre superficies con bordes
agudos puede dañar los neumáticos y las llantas. Al aparcar, no aprisione
los neumáticos contra el bordillo.
Compruebe periódicamente si las
llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a
la ayuda de un taller.
Neumáticos Los neumáticos montados de fábrica
están adaptados al chasis y ofrecen
un nivel óptimo de confort y seguri‐
dad.
Neumáticos de invierno
Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas in‐
feriores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.Dependiendo de la legislación nacio‐
nal aplicable, debe fijarse un aviso
dentro del campo visual del conduc‐
tor indicando la velocidad máxima au‐ torizada con dichos neumáticos.
Designaciones de los
neumáticos
P. ej., 195/65 R 16 C 88 Q195=Anchura del neumático, en
mm65=Relación de sección (altura
del neumático respecto a la
anchura) en %R=Tipo de cubierta: RadialRF=Tipo: RunFlat16=Diámetro de la llanta, en pul‐
gadasC=Carga o uso comercial88=Índice de carga; p. ej., 88 es
equivalente a 567 kgQ=Letra del código de velocidad
Letra del código de velocidad:
Q=hasta 160 km/hS=hasta 180 km/hT=hasta 190 km/hH=hasta 210 km/h
Page 162 of 203

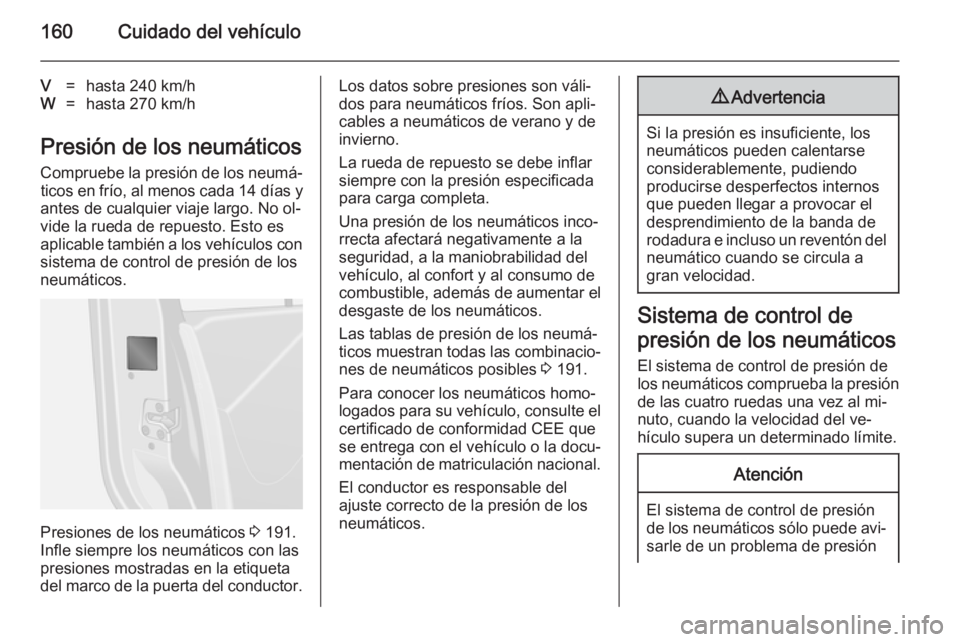

160Cuidado del vehículo
V=hasta 240 km/hW=hasta 270 km/h
Presión de los neumáticosCompruebe la presión de los neumá‐ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No ol‐ vide la rueda de repuesto. Esto es
aplicable también a los vehículos con sistema de control de presión de los
neumáticos.
Presiones de los neumáticos 3 191.
Infle siempre los neumáticos con las
presiones mostradas en la etiqueta
del marco de la puerta del conductor.
Los datos sobre presiones son váli‐
dos para neumáticos fríos. Son apli‐ cables a neumáticos de verano y deinvierno.
La rueda de repuesto se debe inflar
siempre con la presión especificada
para carga completa.
Una presión de los neumáticos inco‐
rrecta afectará negativamente a la
seguridad, a la maniobrabilidad del
vehículo, al confort y al consumo de
combustible, además de aumentar el
desgaste de los neumáticos.
Las tablas de presión de los neumá‐
ticos muestran todas las combinacio‐ nes de neumáticos posibles 3 191.
Para conocer los neumáticos homo‐
logados para su vehículo, consulte el
certificado de conformidad CEE que
se entrega con el vehículo o la docu‐
mentación de matriculación nacional.
El conductor es responsable del
ajuste correcto de la presión de los
neumáticos.9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos
que pueden llegar a provocar el
desprendimiento de la banda de
rodadura e incluso un reventón del neumático cuando se circula a
gran velocidad.
Sistema de control de
presión de los neumáticos El sistema de control de presión de
los neumáticos comprueba la presión de las cuatro ruedas una vez al mi‐
nuto, cuando la velocidad del ve‐
hículo supera un determinado límite.
Atención
El sistema de control de presión
de los neumáticos sólo puede avi‐
sarle de un problema de presión
Page 163 of 203

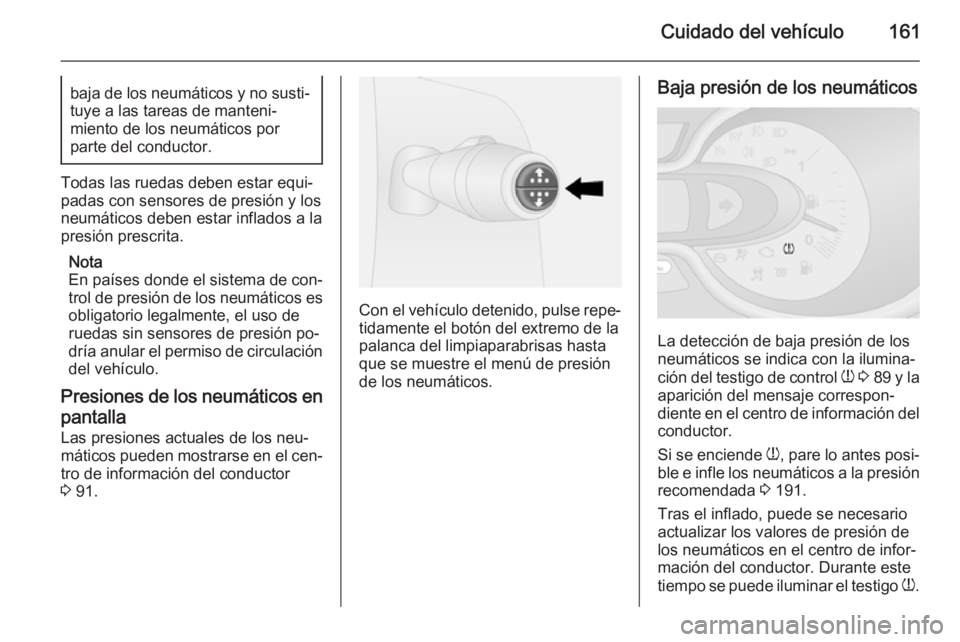

Cuidado del vehículo161baja de los neumáticos y no susti‐tuye a las tareas de manteni‐
miento de los neumáticos por
parte del conductor.
Todas las ruedas deben estar equi‐
padas con sensores de presión y los neumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de con‐ trol de presión de los neumáticos esobligatorio legalmente, el uso de
ruedas sin sensores de presión po‐
dría anular el permiso de circulación
del vehículo.
Presiones de los neumáticos en
pantalla
Las presiones actuales de los neu‐
máticos pueden mostrarse en el cen‐ tro de información del conductor
3 91.
Con el vehículo detenido, pulse repe‐
tidamente el botón del extremo de la
palanca del limpiaparabrisas hasta
que se muestre el menú de presión
de los neumáticos.
Baja presión de los neumáticos
La detección de baja presión de los
neumáticos se indica con la ilumina‐
ción del testigo de control w 3 89 y la
aparición del mensaje correspon‐
diente en el centro de información del
conductor.
Si se enciende w, pare lo antes posi‐
ble e infle los neumáticos a la presión recomendada 3 191.
Tras el inflado, puede se necesario
actualizar los valores de presión de los neumáticos en el centro de infor‐
mación del conductor. Durante este
tiempo se puede iluminar el testigo w.

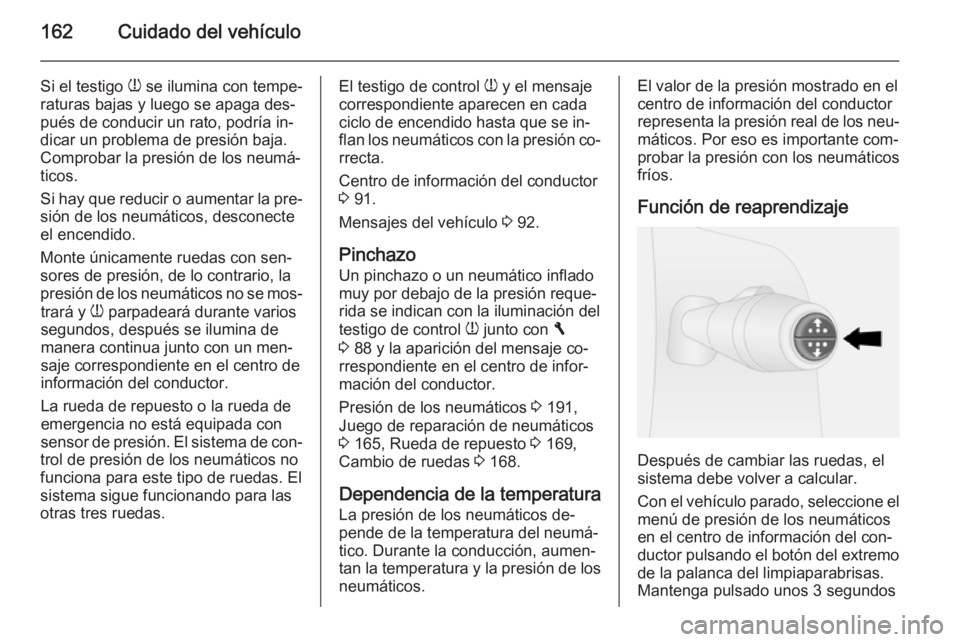

Page 164 of 203
162Cuidado del vehículo
Si el testigo w se ilumina con tempe‐
raturas bajas y luego se apaga des‐
pués de conducir un rato, podría in‐
dicar un problema de presión baja.
Comprobar la presión de los neumá‐
ticos.
Si hay que reducir o aumentar la pre‐ sión de los neumáticos, desconecte
el encendido.
Monte únicamente ruedas con sen‐
sores de presión, de lo contrario, la
presión de los neumáticos no se mos‐
trará y w parpadeará durante varios
segundos, después se ilumina de manera continua junto con un men‐
saje correspondiente en el centro de
información del conductor.
La rueda de repuesto o la rueda de
emergencia no está equipada con sensor de presión. El sistema de con‐
trol de presión de los neumáticos no
funciona para este tipo de ruedas. El
sistema sigue funcionando para las
otras tres ruedas.El testigo de control w y el mensaje
correspondiente aparecen en cada
ciclo de encendido hasta que se in‐
flan los neumáticos con la presión co‐
rrecta.
Centro de información del conductor
3 91.
Mensajes del vehículo 3 92.
Pinchazo Un pinchazo o un neumático infladomuy por debajo de la presión reque‐
rida se indican con la iluminación del
testigo de control w junto con F
3 88 y la aparición del mensaje co‐
rrespondiente en el centro de infor‐
mación del conductor.
Presión de los neumáticos 3 191,
Juego de reparación de neumáticos
3 165, Rueda de repuesto 3 169,
Cambio de ruedas 3 168.
Dependencia de la temperatura La presión de los neumáticos de‐
pende de la temperatura del neumá‐
tico. Durante la conducción, aumen‐
tan la temperatura y la presión de los
neumáticos.El valor de la presión mostrado en el
centro de información del conductor
representa la presión real de los neu‐ máticos. Por eso es importante com‐
probar la presión con los neumáticos
fríos.
Función de reaprendizaje
Después de cambiar las ruedas, el
sistema debe volver a calcular.
Con el vehículo parado, seleccione el menú de presión de los neumáticosen el centro de información del con‐
ductor pulsando el botón del extremo
de la palanca del limpiaparabrisas.
Mantenga pulsado unos 3 segundos
Page 165 of 203

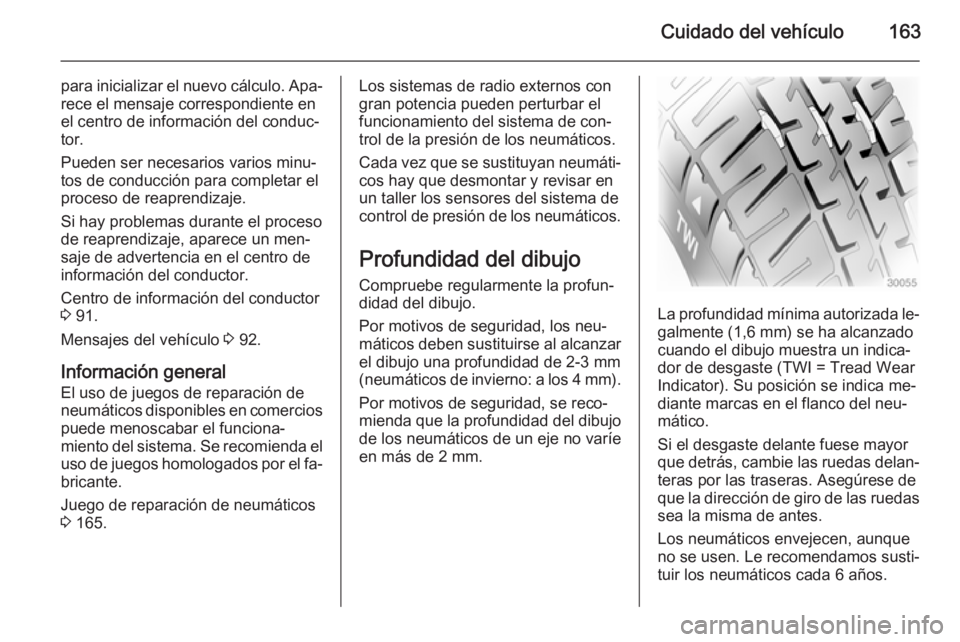

Cuidado del vehículo163
para inicializar el nuevo cálculo. Apa‐rece el mensaje correspondiente en
el centro de información del conduc‐
tor.
Pueden ser necesarios varios minu‐
tos de conducción para completar el
proceso de reaprendizaje.
Si hay problemas durante el proceso
de reaprendizaje, aparece un men‐
saje de advertencia en el centro de
información del conductor.
Centro de información del conductor
3 91.
Mensajes del vehículo 3 92.
Información general
El uso de juegos de reparación de
neumáticos disponibles en comercios puede menoscabar el funciona‐
miento del sistema. Se recomienda el uso de juegos homologados por el fa‐
bricante.
Juego de reparación de neumáticos
3 165.Los sistemas de radio externos con
gran potencia pueden perturbar el
funcionamiento del sistema de con‐
trol de la presión de los neumáticos.
Cada vez que se sustituyan neumáti‐ cos hay que desmontar y revisar en
un taller los sensores del sistema de control de presión de los neumáticos.
Profundidad del dibujo
Compruebe regularmente la profun‐
didad del dibujo.
Por motivos de seguridad, los neu‐ máticos deben sustituirse al alcanzar
el dibujo una profundidad de 2-3 mm
(neumáticos de invierno: a los 4 mm ).
Por motivos de seguridad, se reco‐
mienda que la profundidad del dibujo
de los neumáticos de un eje no varíe
en más de 2 mm.
La profundidad mínima autorizada le‐ galmente (1,6 mm) se ha alcanzado
cuando el dibujo muestra un indica‐
dor de desgaste (TWI = Tread Wear
Indicator). Su posición se indica me‐
diante marcas en el flanco del neu‐
mático.
Si el desgaste delante fuese mayor
que detrás, cambie las ruedas delan‐
teras por las traseras. Asegúrese de
que la dirección de giro de las ruedas sea la misma de antes.
Los neumáticos envejecen, aunque
no se usen. Le recomendamos susti‐
tuir los neumáticos cada 6 años.

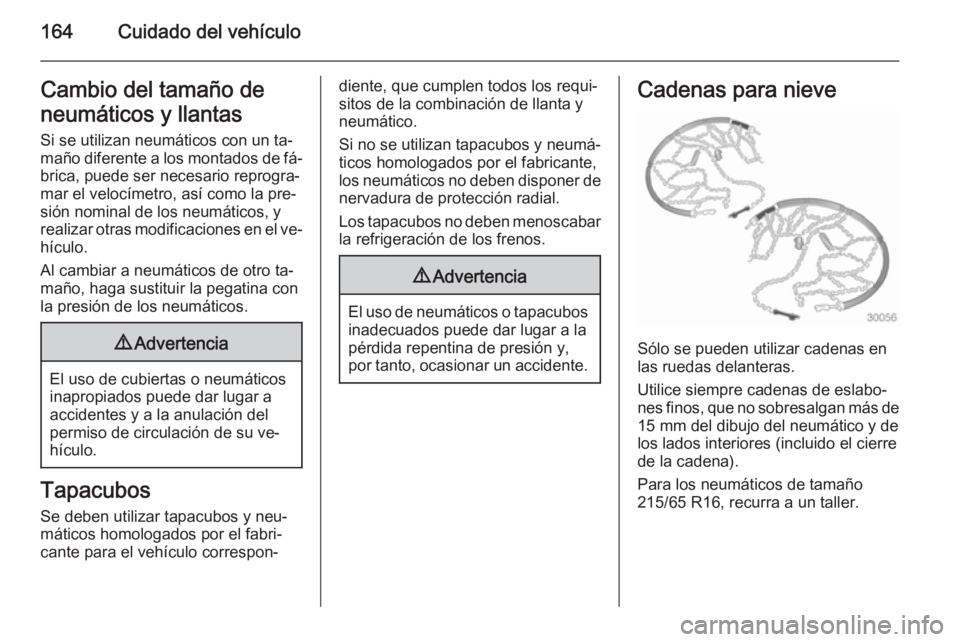

Page 166 of 203
164Cuidado del vehículoCambio del tamaño de
neumáticos y llantas
Si se utilizan neumáticos con un ta‐
maño diferente a los montados de fá‐ brica, puede ser necesario reprogra‐
mar el velocímetro, así como la pre‐
sión nominal de los neumáticos, y
realizar otras modificaciones en el ve‐
hículo.
Al cambiar a neumáticos de otro ta‐
maño, haga sustituir la pegatina con
la presión de los neumáticos.9 Advertencia
El uso de cubiertas o neumáticos
inapropiados puede dar lugar a
accidentes y a la anulación del
permiso de circulación de su ve‐
hículo.
Tapacubos
Se deben utilizar tapacubos y neu‐
máticos homologados por el fabri‐
cante para el vehículo correspon‐
diente, que cumplen todos los requi‐
sitos de la combinación de llanta y
neumático.
Si no se utilizan tapacubos y neumá‐
ticos homologados por el fabricante,
los neumáticos no deben disponer de nervadura de protección radial.
Los tapacubos no deben menoscabar
la refrigeración de los frenos.9 Advertencia
El uso de neumáticos o tapacubos
inadecuados puede dar lugar a la
pérdida repentina de presión y,
por tanto, ocasionar un accidente.
Cadenas para nieve
Sólo se pueden utilizar cadenas en
las ruedas delanteras.
Utilice siempre cadenas de eslabo‐
nes finos, que no sobresalgan más de 15 mm del dibujo del neumático y de
los lados interiores (incluido el cierre
de la cadena).
Para los neumáticos de tamaño
215/65 R16, recurra a un taller.
Page 167 of 203

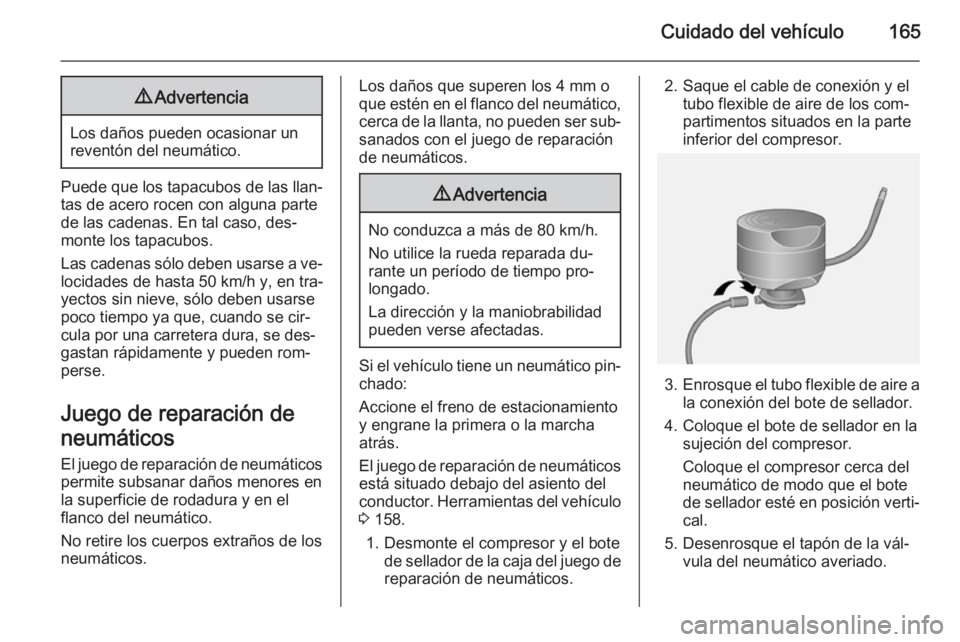

Cuidado del vehículo1659Advertencia
Los daños pueden ocasionar un
reventón del neumático.
Puede que los tapacubos de las llan‐
tas de acero rocen con alguna parte
de las cadenas. En tal caso, des‐
monte los tapacubos.
Las cadenas sólo deben usarse a ve‐ locidades de hasta 50 km/h y, en tra‐
yectos sin nieve, sólo deben usarse
poco tiempo ya que, cuando se cir‐
cula por una carretera dura, se des‐
gastan rápidamente y pueden rom‐
perse.
Juego de reparación de
neumáticos
El juego de reparación de neumáticos permite subsanar daños menores enla superficie de rodadura y en el
flanco del neumático.
No retire los cuerpos extraños de los
neumáticos.
Los daños que superen los 4 mm o
que estén en el flanco del neumático, cerca de la llanta, no pueden ser sub‐sanados con el juego de reparación
de neumáticos.9 Advertencia
No conduzca a más de 80 km/h.
No utilice la rueda reparada du‐
rante un período de tiempo pro‐
longado.
La dirección y la maniobrabilidad
pueden verse afectadas.
Si el vehículo tiene un neumático pin‐
chado:
Accione el freno de estacionamiento
y engrane la primera o la marcha
atrás.
El juego de reparación de neumáticos está situado debajo del asiento del
conductor. Herramientas del vehículo
3 158.
1. Desmonte el compresor y el bote de sellador de la caja del juego de
reparación de neumáticos.
2. Saque el cable de conexión y el tubo flexible de aire de los com‐
partimentos situados en la parte
inferior del compresor.
3. Enrosque el tubo flexible de aire a
la conexión del bote de sellador.
4. Coloque el bote de sellador en la sujeción del compresor.
Coloque el compresor cerca del
neumático de modo que el bote
de sellador esté en posición verti‐ cal.
5. Desenrosque el tapón de la vál‐ vula del neumático averiado.
Page 168 of 203

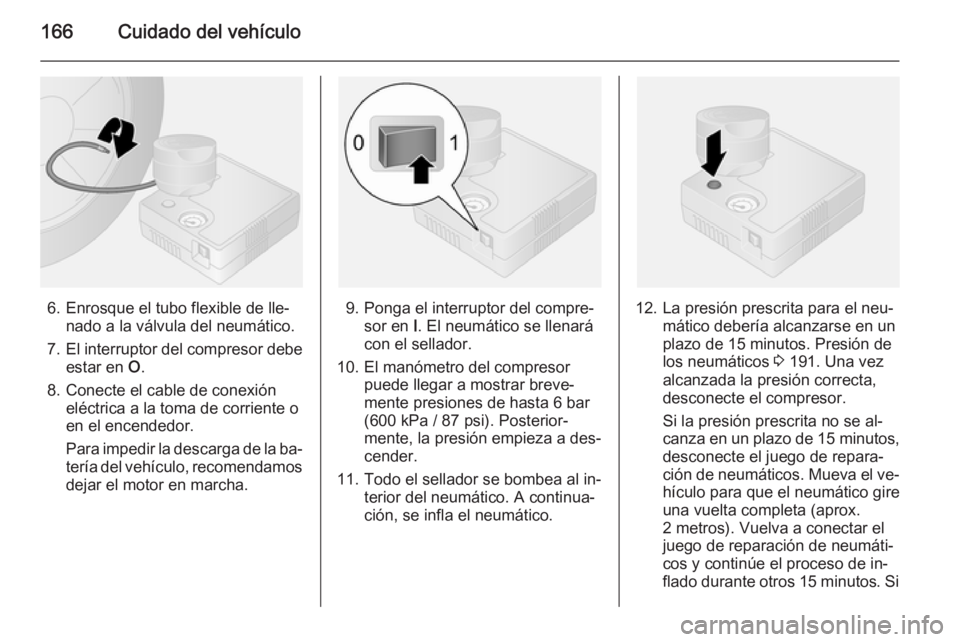

166Cuidado del vehículo
6. Enrosque el tubo flexible de lle‐nado a la válvula del neumático.
7. El interruptor del compresor debe
estar en O.
8. Conecte el cable de conexión eléctrica a la toma de corriente o
en el encendedor.
Para impedir la descarga de la ba‐
tería del vehículo, recomendamos
dejar el motor en marcha.9. Ponga el interruptor del compre‐ sor en I. El neumático se llenará
con el sellador.
10. El manómetro del compresor puede llegar a mostrar breve‐
mente presiones de hasta 6 bar
(600 kPa / 87 psi). Posterior‐
mente, la presión empieza a des‐
cender.
11. Todo el sellador se bombea al in‐ terior del neumático. A continua‐
ción, se infla el neumático.12. La presión prescrita para el neu‐ mático debería alcanzarse en unplazo de 15 minutos. Presión de
los neumáticos 3 191. Una vez
alcanzada la presión correcta,
desconecte el compresor.
Si la presión prescrita no se al‐
canza en un plazo de 15 minutos,
desconecte el juego de repara‐
ción de neumáticos. Mueva el ve‐
hículo para que el neumático gire
una vuelta completa (aprox.
2 metros). Vuelva a conectar el
juego de reparación de neumáti‐
cos y continúe el proceso de in‐
flado durante otros 15 minutos. Si
Page 169 of 203

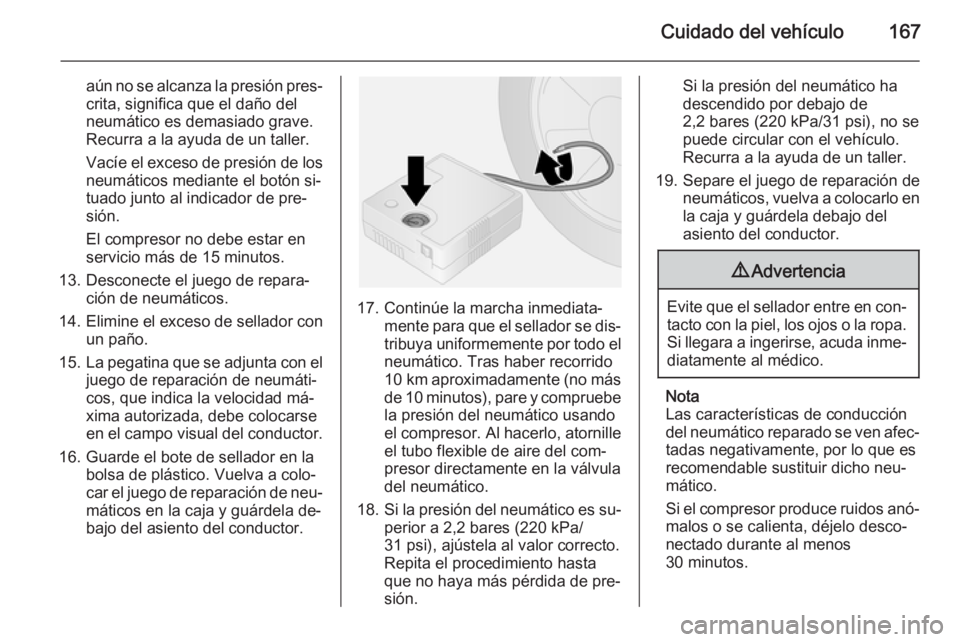

Cuidado del vehículo167
aún no se alcanza la presión pres‐crita, significa que el daño del
neumático es demasiado grave.
Recurra a la ayuda de un taller.
Vacíe el exceso de presión de los
neumáticos mediante el botón si‐
tuado junto al indicador de pre‐
sión.
El compresor no debe estar en
servicio más de 15 minutos.
13. Desconecte el juego de repara‐ ción de neumáticos.
14. Elimine el exceso de sellador con
un paño.
15. La pegatina que se adjunta con el
juego de reparación de neumáti‐
cos, que indica la velocidad má‐
xima autorizada, debe colocarse
en el campo visual del conductor.
16. Guarde el bote de sellador en la bolsa de plástico. Vuelva a colo‐
car el juego de reparación de neu‐ máticos en la caja y guárdela de‐bajo del asiento del conductor.
17. Continúe la marcha inmediata‐ mente para que el sellador se dis‐
tribuya uniformemente por todo el neumático. Tras haber recorrido
10 km aproximadamente (no más
de 10 minutos), pare y compruebe
la presión del neumático usando
el compresor. Al hacerlo, atornille el tubo flexible de aire del com‐
presor directamente en la válvula
del neumático.
18. Si la presión del neumático es su‐
perior a 2,2 bares (220 kPa/
31 psi), ajústela al valor correcto.
Repita el procedimiento hasta
que no haya más pérdida de pre‐
sión.
Si la presión del neumático ha
descendido por debajo de
2,2 bares (220 kPa/31 psi), no se
puede circular con el vehículo.
Recurra a la ayuda de un taller.
19. Separe el juego de reparación de neumáticos, vuelva a colocarlo enla caja y guárdela debajo del
asiento del conductor.9 Advertencia
Evite que el sellador entre en con‐
tacto con la piel, los ojos o la ropa.
Si llegara a ingerirse, acuda inme‐ diatamente al médico.
Nota
Las características de conducción
del neumático reparado se ven afec‐
tadas negativamente, por lo que es
recomendable sustituir dicho neu‐
mático.
Si el compresor produce ruidos anó‐ malos o se calienta, déjelo desco‐
nectado durante al menos
30 minutos.
Page 170 of 203

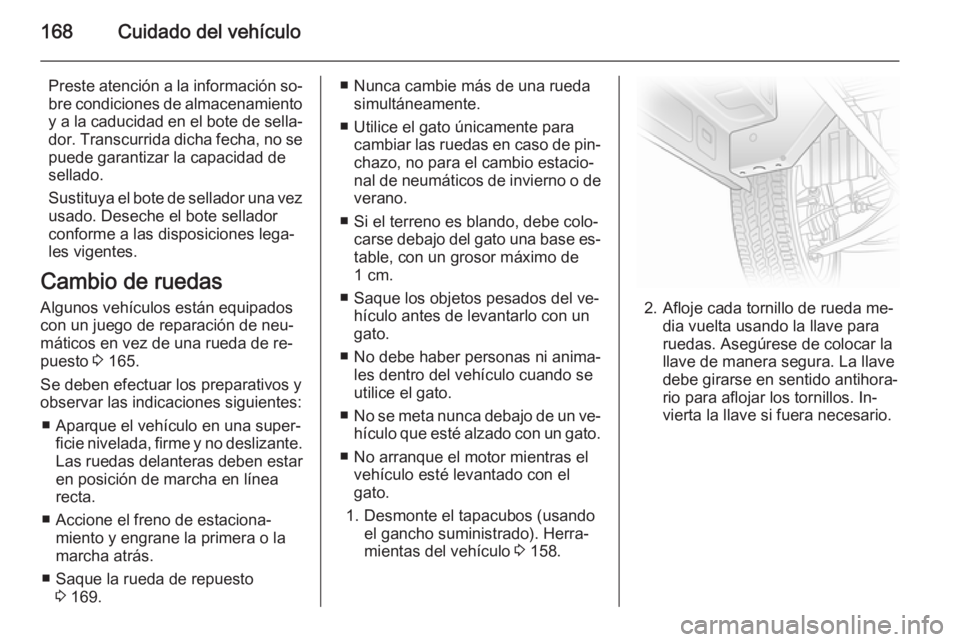

168Cuidado del vehículo
Preste atención a la información so‐bre condiciones de almacenamiento
y a la caducidad en el bote de sella‐ dor. Transcurrida dicha fecha, no se
puede garantizar la capacidad de
sellado.
Sustituya el bote de sellador una vez usado. Deseche el bote sellador
conforme a las disposiciones lega‐
les vigentes.
Cambio de ruedas Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐ puesto 3 165.
Se deben efectuar los preparativos y observar las indicaciones siguientes:
■ Aparque el vehículo en una super‐ ficie nivelada, firme y no deslizante.
Las ruedas delanteras deben estar
en posición de marcha en línea
recta.
■ Accione el freno de estaciona‐ miento y engrane la primera o la
marcha atrás.
■ Saque la rueda de repuesto 3 169.■ Nunca cambie más de una rueda
simultáneamente.
■ Utilice el gato únicamente para cambiar las ruedas en caso de pin‐chazo, no para el cambio estacio‐nal de neumáticos de invierno o de verano.
■ Si el terreno es blando, debe colo‐ carse debajo del gato una base es‐
table, con un grosor máximo de
1 cm.
■ Saque los objetos pesados del ve‐ hículo antes de levantarlo con un
gato.
■ No debe haber personas ni anima‐ les dentro del vehículo cuando se
utilice el gato.
■ No se meta nunca debajo de un ve‐
hículo que esté alzado con un gato.
■ No arranque el motor mientras el vehículo esté levantado con el
gato.
1. Desmonte el tapacubos (usando el gancho suministrado). Herra‐
mientas del vehículo 3 158.
2. Afloje cada tornillo de rueda me‐
dia vuelta usando la llave para
ruedas. Asegúrese de colocar la
llave de manera segura. La llave
debe girarse en sentido antihora‐
rio para aflojar los tornillos. In‐
vierta la llave si fuera necesario.
