OPEL VIVARO B 2014.5 Manual de Instrucciones (in Spanish)
Manufacturer: OPEL, Model Year: 2014.5, Model line: VIVARO B, Model: OPEL VIVARO B 2014.5Pages: 203, tamaño PDF: 4.27 MB
Page 141 of 203

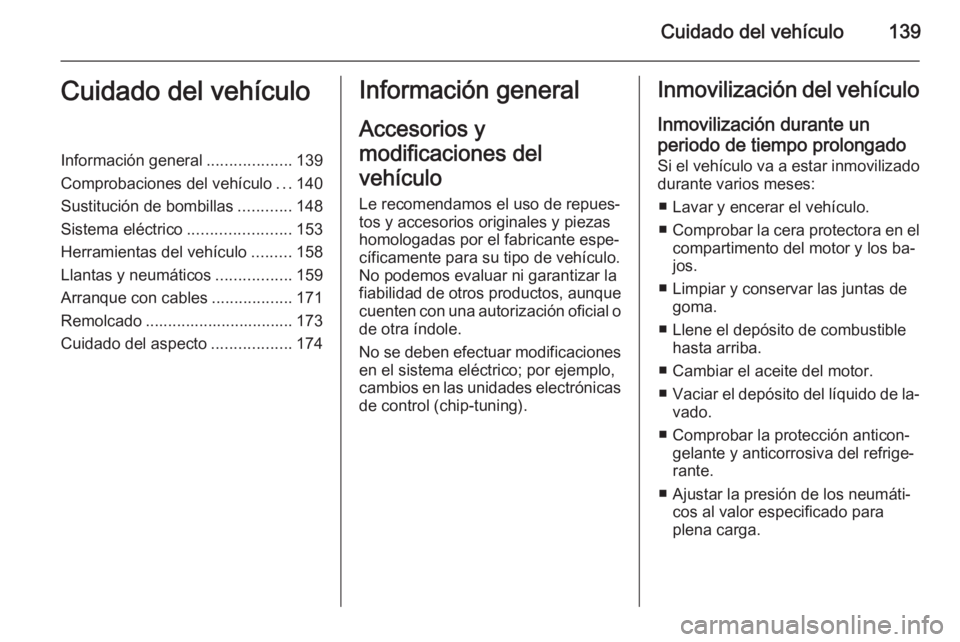

Cuidado del vehículo139Cuidado del vehículoInformación general...................139
Comprobaciones del vehículo ...140

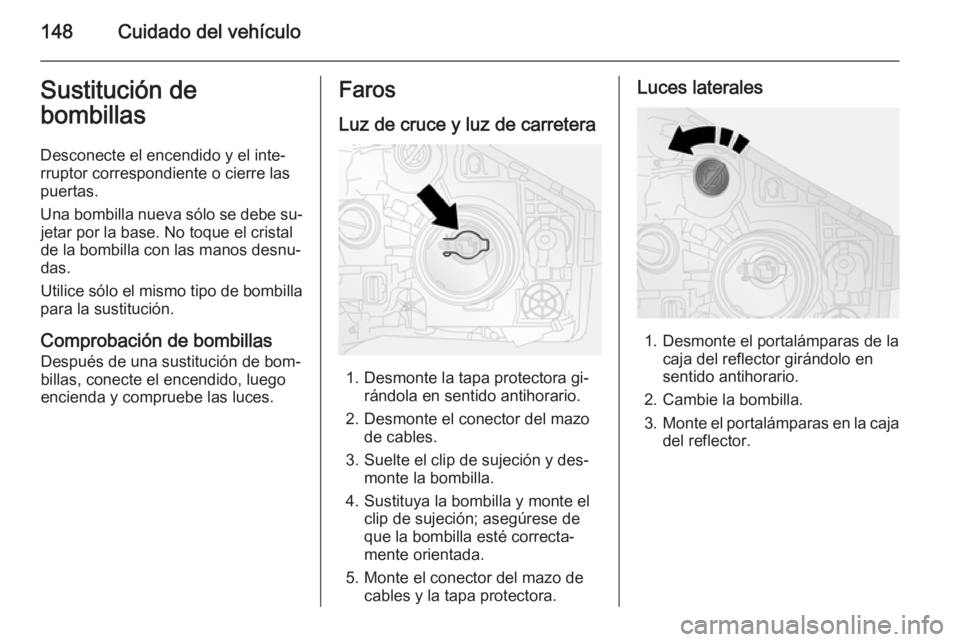

Sustitución de bombillas ............148
Sistema eléctrico .......................153
Herramientas del vehículo .........158
Llantas y neumáticos .................159
Arranque con cables ..................171
Remolcado ................................. 173 Cuidado del aspecto ..................174Información general
Accesorios y
modificaciones del
vehículo
Le recomendamos el uso de repues‐
tos y accesorios originales y piezas homologadas por el fabricante espe‐cíficamente para su tipo de vehículo.
No podemos evaluar ni garantizar la
fiabilidad de otros productos, aunque cuenten con una autorización oficial o
de otra índole.
No se deben efectuar modificaciones
en el sistema eléctrico; por ejemplo,
cambios en las unidades electrónicas de control (chip-tuning).Inmovilización del vehículo
Inmovilización durante unperiodo de tiempo prolongado Si el vehículo va a estar inmovilizado
durante varios meses:
■ Lavar y encerar el vehículo.
■ Comprobar la cera protectora en el
compartimento del motor y los ba‐jos.
■ Limpiar y conservar las juntas de goma.
■ Llene el depósito de combustible hasta arriba.
■ Cambiar el aceite del motor.
■ Vaciar el depósito del líquido de la‐
vado.
■ Comprobar la protección anticon‐ gelante y anticorrosiva del refrige‐
rante.
■ Ajustar la presión de los neumáti‐ cos al valor especificado para
plena carga.
Page 142 of 203

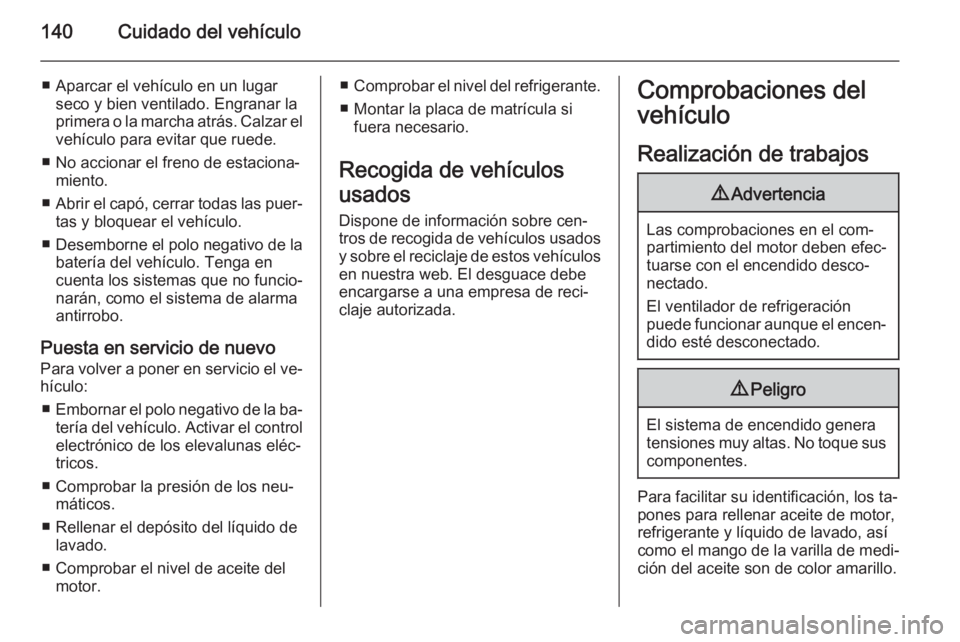

140Cuidado del vehículo
■ Aparcar el vehículo en un lugarseco y bien ventilado. Engranar la
primera o la marcha atrás. Calzar el
vehículo para evitar que ruede.
■ No accionar el freno de estaciona‐ miento.
■ Abrir el capó, cerrar todas las puer‐
tas y bloquear el vehículo.
■ Desemborne el polo negativo de la
batería del vehículo. Tenga en
cuenta los sistemas que no funcio‐
narán, como el sistema de alarma
antirrobo.
Puesta en servicio de nuevo
Para volver a poner en servicio el ve‐ hículo:
■ Embornar el polo negativo de la ba‐
tería del vehículo. Activar el control electrónico de los elevalunas eléc‐
tricos.
■ Comprobar la presión de los neu‐ máticos.
■ Rellenar el depósito del líquido de lavado.
■ Comprobar el nivel de aceite del motor.■Comprobar el nivel del refrigerante.
■ Montar la placa de matrícula si fuera necesario.
Recogida de vehículos
usados Dispone de información sobre cen‐
tros de recogida de vehículos usados
y sobre el reciclaje de estos vehículos en nuestra web. El desguace debe
encargarse a una empresa de reci‐
claje autorizada.Comprobaciones del
vehículo
Realización de trabajos9 Advertencia
Las comprobaciones en el com‐
partimiento del motor deben efec‐ tuarse con el encendido desco‐
nectado.
El ventilador de refrigeración
puede funcionar aunque el encen‐ dido esté desconectado.
9 Peligro
El sistema de encendido genera
tensiones muy altas. No toque sus
componentes.
Para facilitar su identificación, los ta‐
pones para rellenar aceite de motor,
refrigerante y líquido de lavado, así
como el mango de la varilla de medi‐
ción del aceite son de color amarillo.
Page 143 of 203

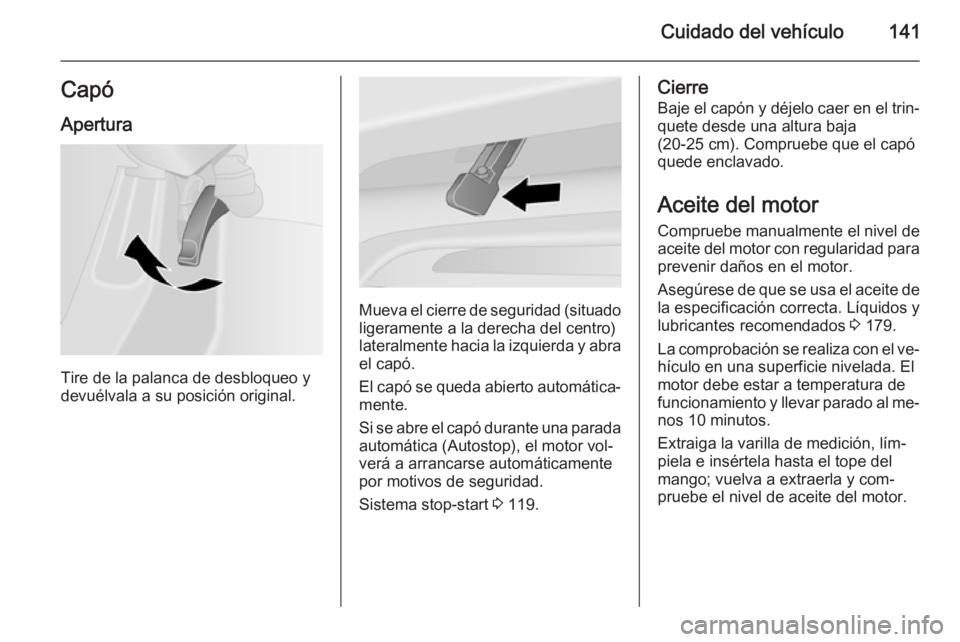

Cuidado del vehículo141CapóApertura
Tire de la palanca de desbloqueo y
devuélvala a su posición original.
Mueva el cierre de seguridad (situado ligeramente a la derecha del centro)lateralmente hacia la izquierda y abra
el capó.
El capó se queda abierto automática‐
mente.
Si se abre el capó durante una parada
automática (Autostop), el motor vol‐
verá a arrancarse automáticamente
por motivos de seguridad.
Sistema stop-start 3 119.
Cierre
Baje el capón y déjelo caer en el trin‐
quete desde una altura baja
(20-25 cm). Compruebe que el capó
quede enclavado.
Aceite del motor Compruebe manualmente el nivel de
aceite del motor con regularidad para
prevenir daños en el motor.
Asegúrese de que se usa el aceite de la especificación correcta. Líquidos y
lubricantes recomendados 3 179.
La comprobación se realiza con el ve‐ hículo en una superficie nivelada. El
motor debe estar a temperatura de
funcionamiento y llevar parado al me‐
nos 10 minutos.
Extraiga la varilla de medición, lím‐
piela e insértela hasta el tope del
mango; vuelva a extraerla y com‐
pruebe el nivel de aceite del motor.
Page 144 of 203

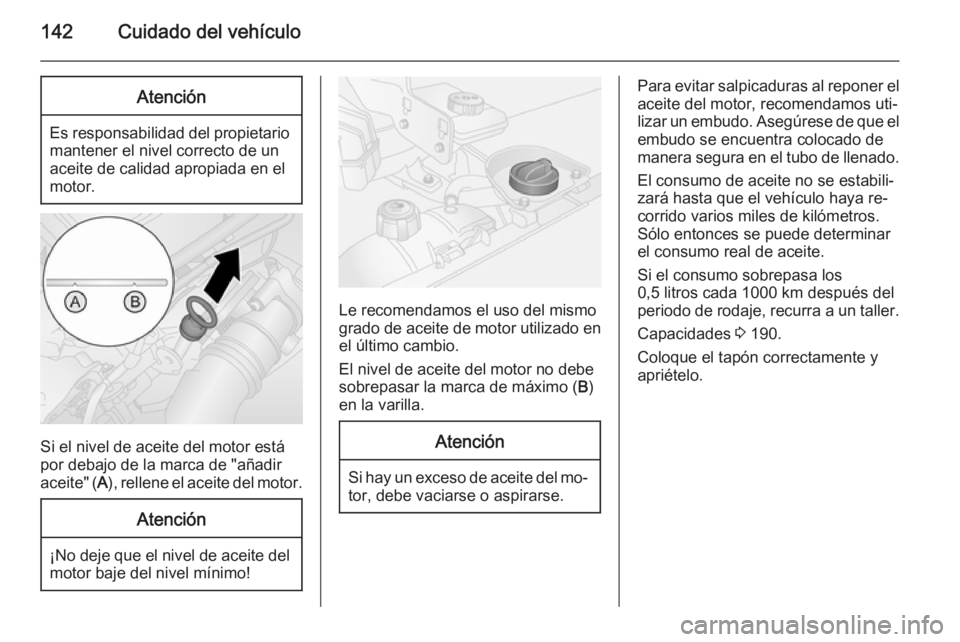

142Cuidado del vehículoAtención
Es responsabilidad del propietariomantener el nivel correcto de un
aceite de calidad apropiada en el
motor.
Si el nivel de aceite del motor está por debajo de la marca de "añadir
aceite" ( A), rellene el aceite del motor.
Atención
¡No deje que el nivel de aceite del
motor baje del nivel mínimo!
Le recomendamos el uso del mismo
grado de aceite de motor utilizado en el último cambio.
El nivel de aceite del motor no debe
sobrepasar la marca de máximo ( B)
en la varilla.
Atención
Si hay un exceso de aceite del mo‐ tor, debe vaciarse o aspirarse.
Para evitar salpicaduras al reponer elaceite del motor, recomendamos uti‐
lizar un embudo. Asegúrese de que el
embudo se encuentra colocado de
manera segura en el tubo de llenado.
El consumo de aceite no se estabili‐
zará hasta que el vehículo haya re‐
corrido varios miles de kilómetros.
Sólo entonces se puede determinar
el consumo real de aceite.
Si el consumo sobrepasa los
0,5 litros cada 1000 km después del
periodo de rodaje, recurra a un taller.
Capacidades 3 190.
Coloque el tapón correctamente y
apriételo.
Page 145 of 203

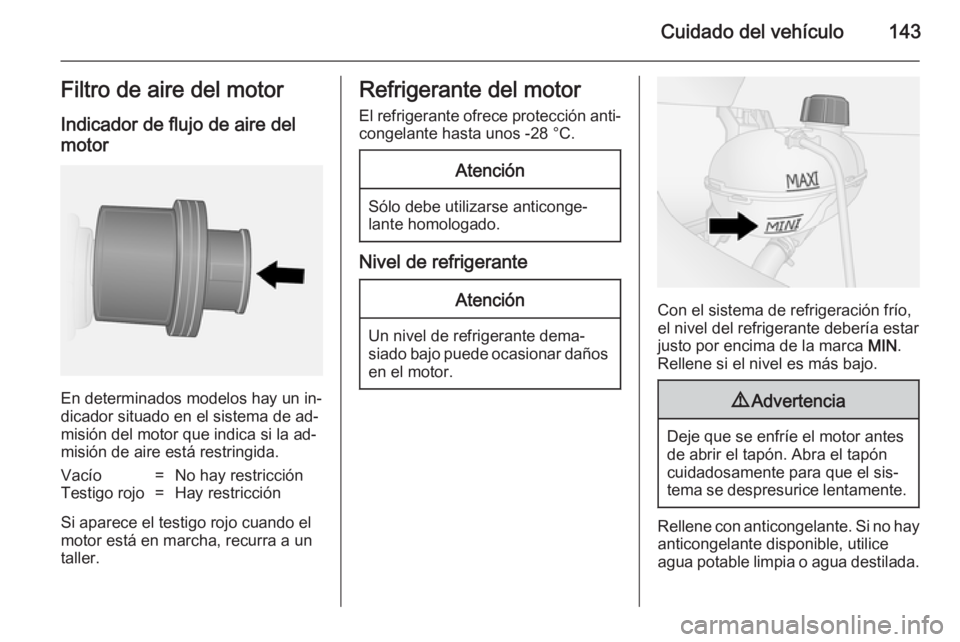

Cuidado del vehículo143Filtro de aire del motorIndicador de flujo de aire del
motor
En determinados modelos hay un in‐
dicador situado en el sistema de ad‐
misión del motor que indica si la ad‐
misión de aire está restringida.
Vacío=No hay restricciónTestigo rojo=Hay restricción
Si aparece el testigo rojo cuando el
motor está en marcha, recurra a un
taller.
Refrigerante del motor
El refrigerante ofrece protección anti‐
congelante hasta unos -28 °C.Atención
Sólo debe utilizarse anticonge‐
lante homologado.
Nivel de refrigerante
Atención
Un nivel de refrigerante dema‐
siado bajo puede ocasionar daños en el motor.
Con el sistema de refrigeración frío,
el nivel del refrigerante debería estar
justo por encima de la marca MIN.
Rellene si el nivel es más bajo.
9 Advertencia
Deje que se enfríe el motor antes
de abrir el tapón. Abra el tapón cuidadosamente para que el sis‐tema se despresurice lentamente.
Rellene con anticongelante. Si no hay
anticongelante disponible, utilice
agua potable limpia o agua destilada.
Page 146 of 203

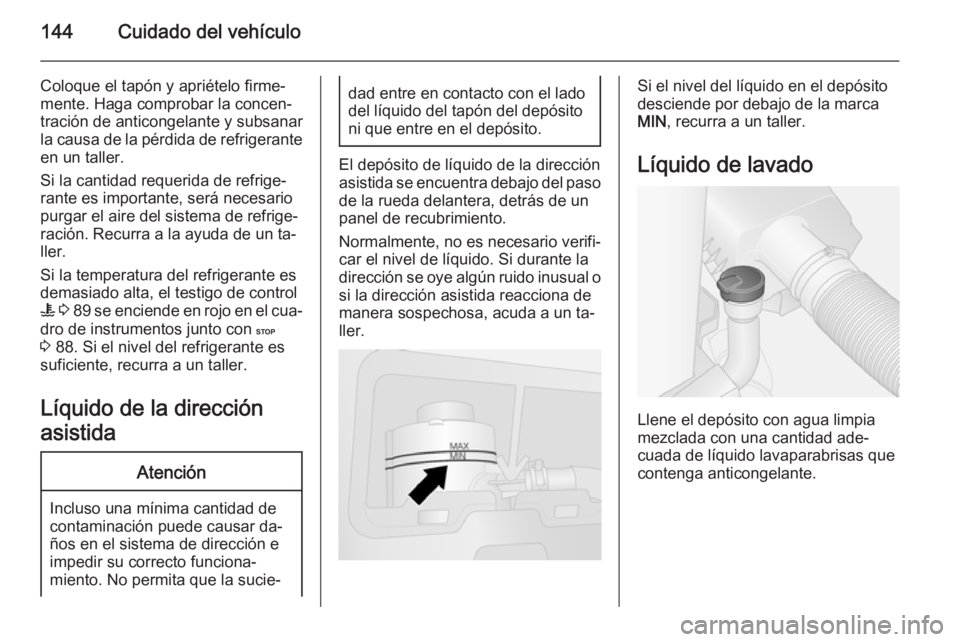

144Cuidado del vehículo
Coloque el tapón y apriételo firme‐
mente. Haga comprobar la concen‐
tración de anticongelante y subsanar
la causa de la pérdida de refrigerante
en un taller.
Si la cantidad requerida de refrige‐
rante es importante, será necesario
purgar el aire del sistema de refrige‐
ración. Recurra a la ayuda de un ta‐
ller.
Si la temperatura del refrigerante es
demasiado alta, el testigo de control
W 3 89 se enciende en rojo en el cua‐
dro de instrumentos junto con C
3 88. Si el nivel del refrigerante es
suficiente, recurra a un taller.
Líquido de la dirección
asistidaAtención
Incluso una mínima cantidad de
contaminación puede causar da‐
ños en el sistema de dirección e
impedir su correcto funciona‐
miento. No permita que la sucie‐
dad entre en contacto con el lado
del líquido del tapón del depósito
ni que entre en el depósito.
El depósito de líquido de la dirección
asistida se encuentra debajo del paso de la rueda delantera, detrás de un
panel de recubrimiento.
Normalmente, no es necesario verifi‐
car el nivel de líquido. Si durante la
dirección se oye algún ruido inusual o si la dirección asistida reacciona de
manera sospechosa, acuda a un ta‐
ller.
Si el nivel del líquido en el depósito
desciende por debajo de la marca
MIN , recurra a un taller.
Líquido de lavado
Llene el depósito con agua limpia
mezclada con una cantidad ade‐
cuada de líquido lavaparabrisas que
contenga anticongelante.
Page 147 of 203

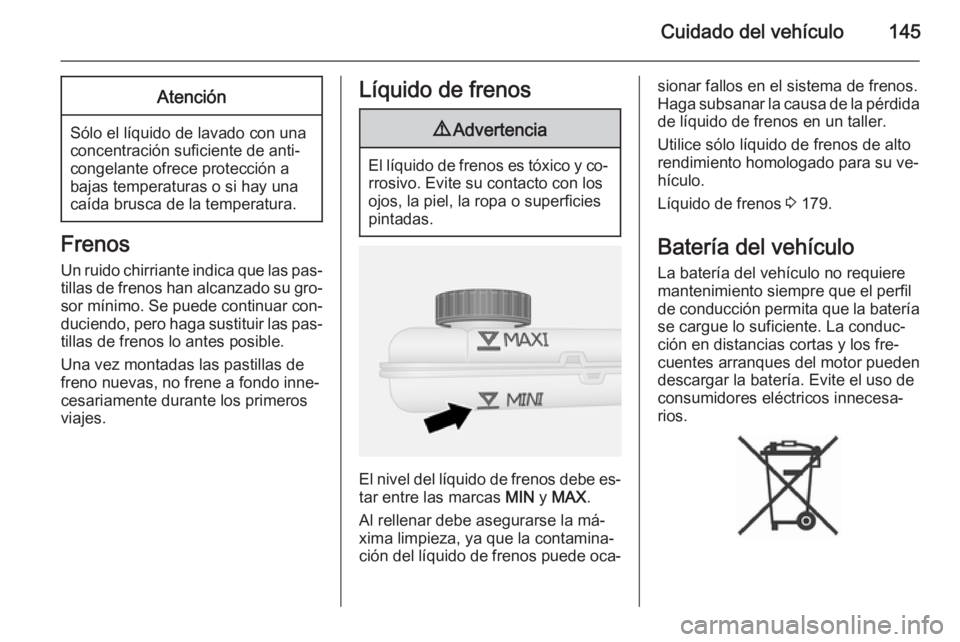

Cuidado del vehículo145Atención
Sólo el líquido de lavado con una
concentración suficiente de anti‐
congelante ofrece protección a
bajas temperaturas o si hay una caída brusca de la temperatura.
Frenos
Un ruido chirriante indica que las pas‐ tillas de frenos han alcanzado su gro‐
sor mínimo. Se puede continuar con‐ duciendo, pero haga sustituir las pas‐
tillas de frenos lo antes posible.
Una vez montadas las pastillas de
freno nuevas, no frene a fondo inne‐
cesariamente durante los primeros viajes.
Líquido de frenos9 Advertencia
El líquido de frenos es tóxico y co‐
rrosivo. Evite su contacto con los
ojos, la piel, la ropa o superficies
pintadas.
El nivel del líquido de frenos debe es‐
tar entre las marcas MIN y MAX .
Al rellenar debe asegurarse la má‐
xima limpieza, ya que la contamina‐
ción del líquido de frenos puede oca‐
sionar fallos en el sistema de frenos.
Haga subsanar la causa de la pérdida de líquido de frenos en un taller.
Utilice sólo líquido de frenos de alto
rendimiento homologado para su ve‐
hículo.
Líquido de frenos 3 179.
Batería del vehículo La batería del vehículo no requiere
mantenimiento siempre que el perfil
de conducción permita que la batería
se cargue lo suficiente. La conduc‐
ción en distancias cortas y los fre‐
cuentes arranques del motor pueden
descargar la batería. Evite el uso de
consumidores eléctricos innecesa‐ rios.

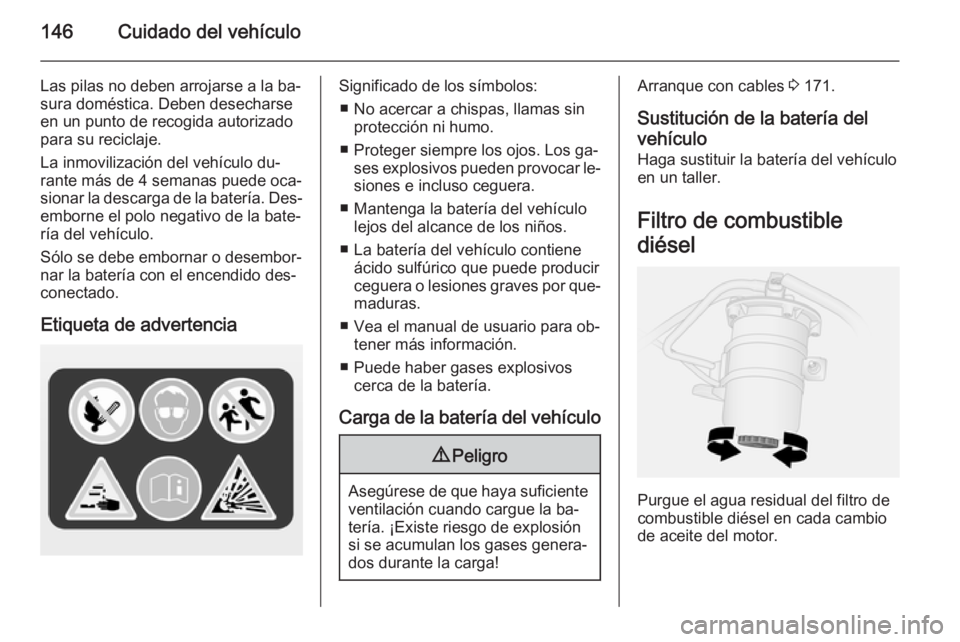

Page 148 of 203

146Cuidado del vehículo
Las pilas no deben arrojarse a la ba‐sura doméstica. Deben desecharse
en un punto de recogida autorizado
para su reciclaje.
La inmovilización del vehículo du‐
rante más de 4 semanas puede oca‐
sionar la descarga de la batería. Des‐ emborne el polo negativo de la bate‐
ría del vehículo.
Sólo se debe embornar o desembor‐
nar la batería con el encendido des‐
conectado.
Etiqueta de advertenciaSignificado de los símbolos: ■ No acercar a chispas, llamas sin protección ni humo.
■ Proteger siempre los ojos. Los ga‐ ses explosivos pueden provocar le‐
siones e incluso ceguera.
■ Mantenga la batería del vehículo lejos del alcance de los niños.
■ La batería del vehículo contiene ácido sulfúrico que puede producir
ceguera o lesiones graves por que‐
maduras.
■ Vea el manual de usuario para ob‐ tener más información.
■ Puede haber gases explosivos cerca de la batería.
Carga de la batería del vehículo9 Peligro
Asegúrese de que haya suficiente
ventilación cuando cargue la ba‐
tería. ¡Existe riesgo de explosión
si se acumulan los gases genera‐
dos durante la carga!
Arranque con cables 3 171.
Sustitución de la batería del
vehículo Haga sustituir la batería del vehículo
en un taller.
Filtro de combustible
diésel
Purgue el agua residual del filtro de
combustible diésel en cada cambio
de aceite del motor.
Page 149 of 203

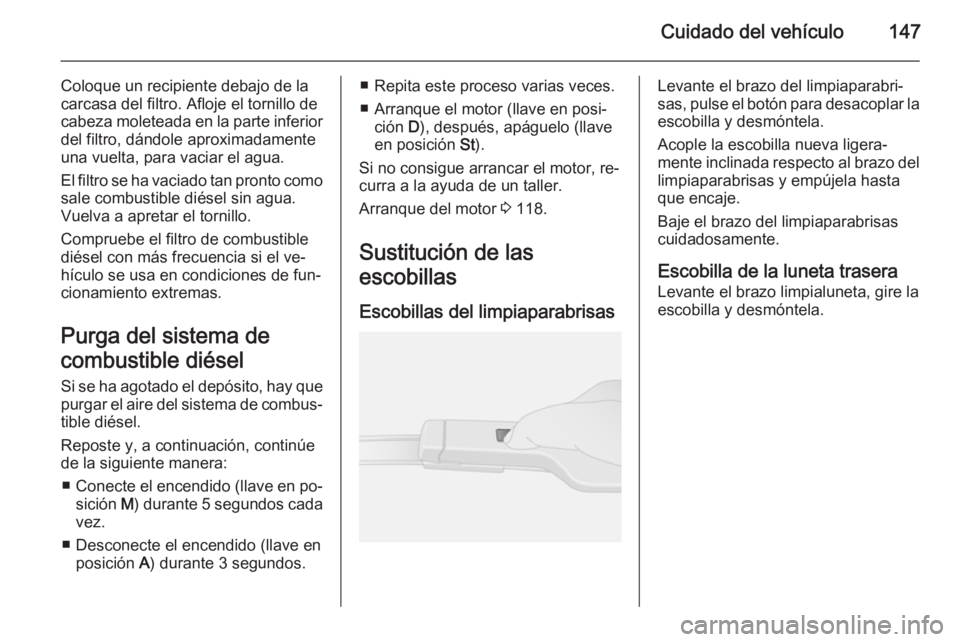

Cuidado del vehículo147
Coloque un recipiente debajo de la
carcasa del filtro. Afloje el tornillo de
cabeza moleteada en la parte inferior
del filtro, dándole aproximadamente
una vuelta, para vaciar el agua.
El filtro se ha vaciado tan pronto como sale combustible diésel sin agua.
Vuelva a apretar el tornillo.
Compruebe el filtro de combustible diésel con más frecuencia si el ve‐
hículo se usa en condiciones de fun‐
cionamiento extremas.
Purga del sistema de
combustible diésel Si se ha agotado el depósito, hay quepurgar el aire del sistema de combus‐
tible diésel.
Reposte y, a continuación, continúe
de la siguiente manera:
■ Conecte el encendido (llave en po‐
sición M) durante 5 segundos cada
vez.
■ Desconecte el encendido (llave en posición A) durante 3 segundos.■ Repita este proceso varias veces.
■ Arranque el motor (llave en posi‐ ción D), después, apáguelo (llave
en posición St).
Si no consigue arrancar el motor, re‐ curra a la ayuda de un taller.
Arranque del motor 3 118.
Sustitución de las
escobillas
Escobillas del limpiaparabrisasLevante el brazo del limpiaparabri‐
sas, pulse el botón para desacoplar la
escobilla y desmóntela.
Acople la escobilla nueva ligera‐
mente inclinada respecto al brazo del limpiaparabrisas y empújela hasta
que encaje.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Escobilla de la luneta trasera
Levante el brazo limpialuneta, gire la
escobilla y desmóntela.
Page 150 of 203

148Cuidado del vehículoSustitución de
bombillas
Desconecte el encendido y el inte‐
rruptor correspondiente o cierre las
puertas.
Una bombilla nueva sólo se debe su‐ jetar por la base. No toque el cristalde la bombilla con las manos desnu‐
das.
Utilice sólo el mismo tipo de bombilla
para la sustitución.
Comprobación de bombillas Después de una sustitución de bom‐billas, conecte el encendido, luego
encienda y compruebe las luces.Faros
Luz de cruce y luz de carretera
1. Desmonte la tapa protectora gi‐ rándola en sentido antihorario.
2. Desmonte el conector del mazo de cables.
3. Suelte el clip de sujeción y des‐ monte la bombilla.
4. Sustituya la bombilla y monte el clip de sujeción; asegúrese de
que la bombilla esté correcta‐
mente orientada.
5. Monte el conector del mazo de cables y la tapa protectora.
Luces laterales
1. Desmonte el portalámparas de la caja del reflector girándolo en
sentido antihorario.
2. Cambie la bombilla.
3. Monte el portalámparas en la caja
del reflector.
