OPEL VIVARO B 2014.5 Manual de Instrucciones (in Spanish)
Manufacturer: OPEL, Model Year: 2014.5, Model line: VIVARO B, Model: OPEL VIVARO B 2014.5Pages: 203, tamaño PDF: 4.27 MB
Page 171 of 203

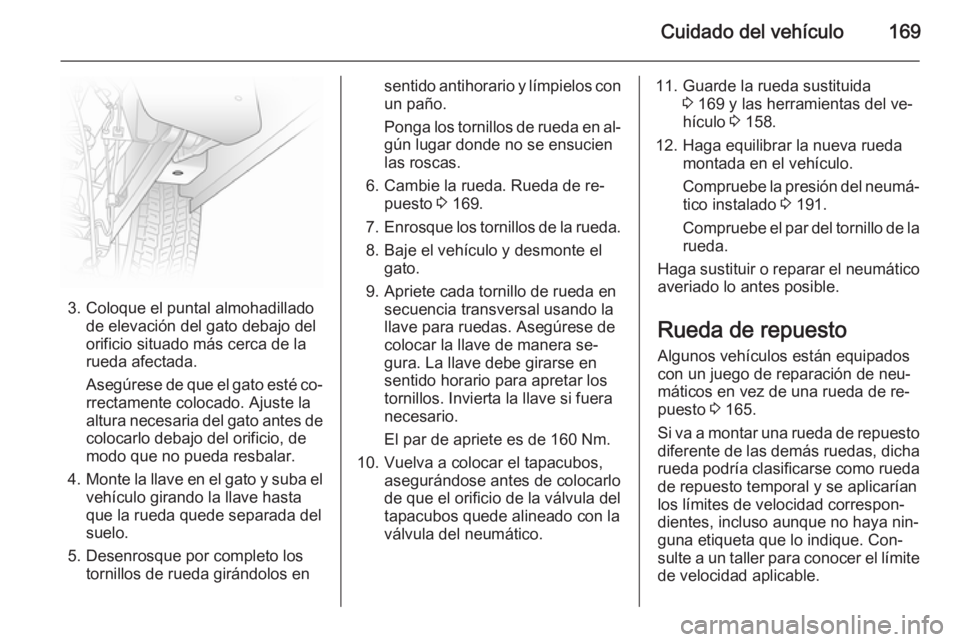

Cuidado del vehículo169
3. Coloque el puntal almohadilladode elevación del gato debajo del
orificio situado más cerca de la
rueda afectada.
Asegúrese de que el gato esté co‐
rrectamente colocado. Ajuste la
altura necesaria del gato antes de colocarlo debajo del orificio, de
modo que no pueda resbalar.
4. Monte la llave en el gato y suba el
vehículo girando la llave hasta
que la rueda quede separada del
suelo.
5. Desenrosque por completo los tornillos de rueda girándolos en
sentido antihorario y límpielos con
un paño.
Ponga los tornillos de rueda en al‐ gún lugar donde no se ensucien
las roscas.
6. Cambie la rueda. Rueda de re‐ puesto 3 169.
7. Enrosque los tornillos de la rueda.
8. Baje el vehículo y desmonte el gato.
9. Apriete cada tornillo de rueda en secuencia transversal usando la
llave para ruedas. Asegúrese de
colocar la llave de manera se‐
gura. La llave debe girarse en
sentido horario para apretar los
tornillos. Invierta la llave si fuera
necesario.
El par de apriete es de 160 Nm.
10. Vuelva a colocar el tapacubos, asegurándose antes de colocarlo
de que el orificio de la válvula del
tapacubos quede alineado con la
válvula del neumático.11. Guarde la rueda sustituida
3 169 y las herramientas del ve‐
hículo 3 158.
12. Haga equilibrar la nueva rueda montada en el vehículo.
Compruebe la presión del neumá‐
tico instalado 3 191.
Compruebe el par del tornillo de la rueda.
Haga sustituir o reparar el neumático
averiado lo antes posible.
Rueda de repuesto
Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐ puesto 3 165.
Si va a montar una rueda de repuesto diferente de las demás ruedas, dicha
rueda podría clasificarse como rueda
de repuesto temporal y se aplicarían
los límites de velocidad correspon‐
dientes, incluso aunque no haya nin‐
guna etiqueta que lo indique. Con‐
sulte a un taller para conocer el límite de velocidad aplicable.
Page 172 of 203

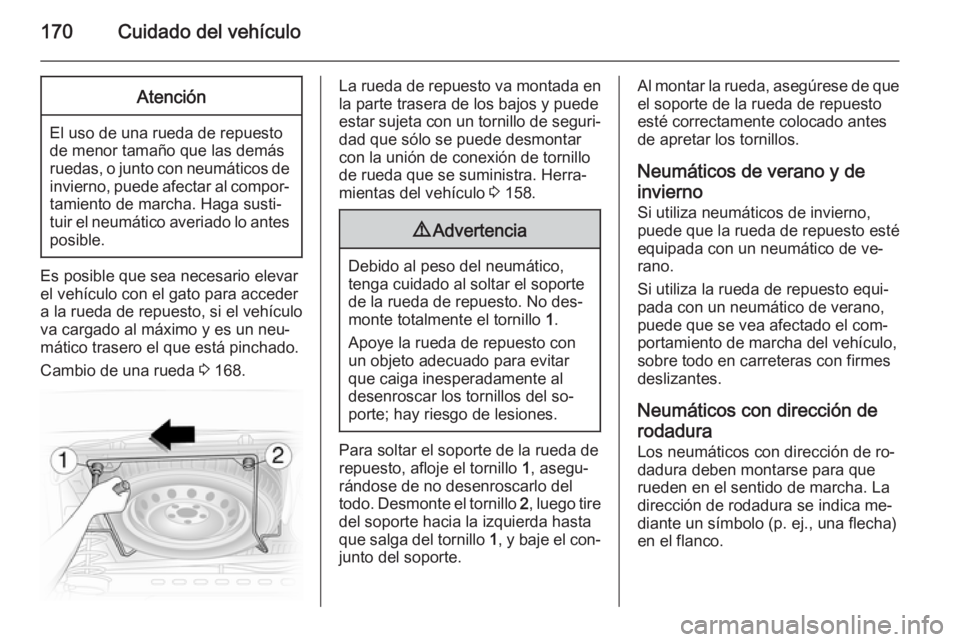

170Cuidado del vehículoAtención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
Es posible que sea necesario elevar
el vehículo con el gato para acceder
a la rueda de repuesto, si el vehículo
va cargado al máximo y es un neu‐
mático trasero el que está pinchado.
Cambio de una rueda 3 168.
La rueda de repuesto va montada en
la parte trasera de los bajos y puede
estar sujeta con un tornillo de seguri‐
dad que sólo se puede desmontar
con la unión de conexión de tornillo
de rueda que se suministra. Herra‐
mientas del vehículo 3 158.9 Advertencia
Debido al peso del neumático,
tenga cuidado al soltar el soporte de la rueda de repuesto. No des‐
monte totalmente el tornillo 1.
Apoye la rueda de repuesto con
un objeto adecuado para evitar
que caiga inesperadamente al
desenroscar los tornillos del so‐ porte; hay riesgo de lesiones.
Para soltar el soporte de la rueda de
repuesto, afloje el tornillo 1, asegu‐
rándose de no desenroscarlo del
todo. Desmonte el tornillo 2, luego tire
del soporte hacia la izquierda hasta que salga del tornillo 1, y baje el con‐
junto del soporte.
Al montar la rueda, asegúrese de que el soporte de la rueda de repuesto
esté correctamente colocado antes
de apretar los tornillos.
Neumáticos de verano y de
invierno Si utiliza neumáticos de invierno,
puede que la rueda de repuesto esté
equipada con un neumático de ve‐
rano.
Si utiliza la rueda de repuesto equi‐
pada con un neumático de verano,
puede que se vea afectado el com‐
portamiento de marcha del vehículo,
sobre todo en carreteras con firmes
deslizantes.
Neumáticos con dirección de rodadura
Los neumáticos con dirección de ro‐
dadura deben montarse para que
rueden en el sentido de marcha. La
dirección de rodadura se indica me‐
diante un símbolo (p. ej., una flecha)
en el flanco.
Page 173 of 203

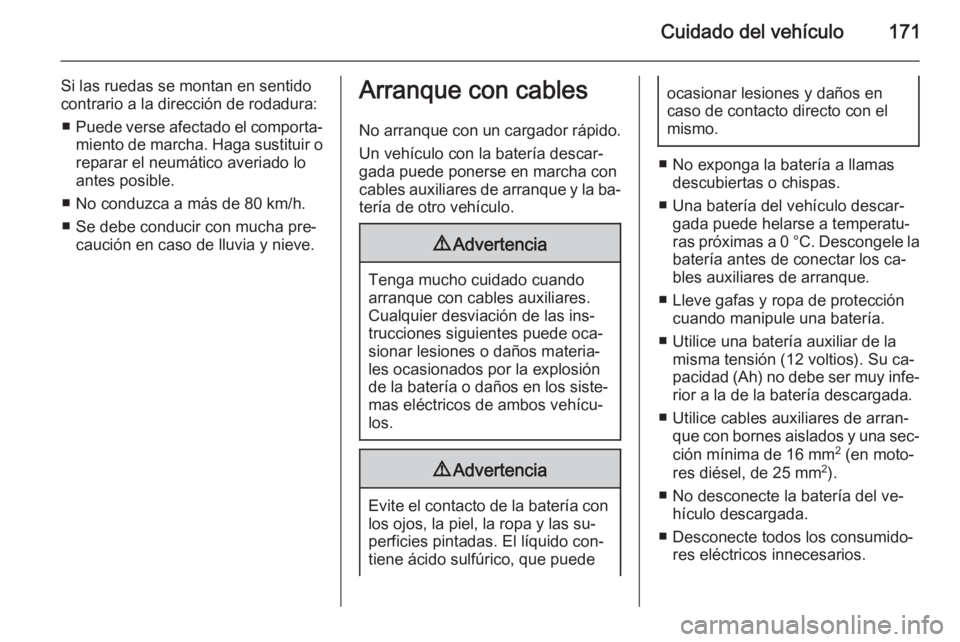

Cuidado del vehículo171
Si las ruedas se montan en sentido
contrario a la dirección de rodadura:
■ Puede verse afectado el comporta‐
miento de marcha. Haga sustituir o reparar el neumático averiado lo
antes posible.
■ No conduzca a más de 80 km/h.
■ Se debe conducir con mucha pre‐ caución en caso de lluvia y nieve.Arranque con cables
No arranque con un cargador rápido. Un vehículo con la batería descar‐gada puede ponerse en marcha concables auxiliares de arranque y la ba‐ tería de otro vehículo.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las ins‐
trucciones siguientes puede oca‐
sionar lesiones o daños materia‐
les ocasionados por la explosión
de la batería o daños en los siste‐ mas eléctricos de ambos vehícu‐
los.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las su‐
perficies pintadas. El líquido con‐
tiene ácido sulfúrico, que puede
ocasionar lesiones y daños en
caso de contacto directo con el
mismo.
■ No exponga la batería a llamas descubiertas o chispas.
■ Una batería del vehículo descar‐ gada puede helarse a temperatu‐
ras próximas a 0 °C. Descongele la
batería antes de conectar los ca‐
bles auxiliares de arranque.
■ Lleve gafas y ropa de protección cuando manipule una batería.
■ Utilice una batería auxiliar de la misma tensión (12 voltios). Su ca‐
pacidad (Ah) no debe ser muy infe‐ rior a la de la batería descargada.
■ Utilice cables auxiliares de arran‐ que con bornes aislados y una sec‐
ción mínima de 16 mm 2
(en moto‐
res diésel, de 25 mm 2
).
■ No desconecte la batería del ve‐ hículo descargada.
■ Desconecte todos los consumido‐ res eléctricos innecesarios.
Page 174 of 203

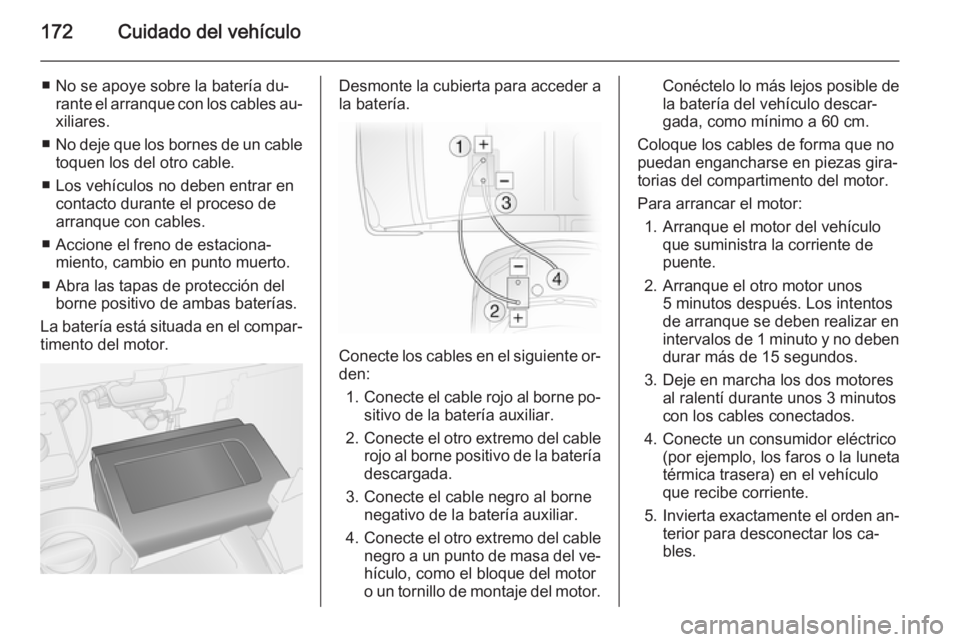

172Cuidado del vehículo
■ No se apoye sobre la batería du‐rante el arranque con los cables au‐
xiliares.
■ No deje que los bornes de un cable
toquen los del otro cable.
■ Los vehículos no deben entrar en contacto durante el proceso de
arranque con cables.
■ Accione el freno de estaciona‐ miento, cambio en punto muerto.
■ Abra las tapas de protección del borne positivo de ambas baterías.
La batería está situada en el compar‐ timento del motor.Desmonte la cubierta para acceder a
la batería.
Conecte los cables en el siguiente or‐
den:
1. Conecte el cable rojo al borne po‐
sitivo de la batería auxiliar.
2. Conecte el otro extremo del cable
rojo al borne positivo de la bateríadescargada.
3. Conecte el cable negro al borne negativo de la batería auxiliar.
4. Conecte el otro extremo del cable
negro a un punto de masa del ve‐ hículo, como el bloque del motor
o un tornillo de montaje del motor.
Conéctelo lo más lejos posible de la batería del vehículo descar‐
gada, como mínimo a 60 cm.
Coloque los cables de forma que no puedan engancharse en piezas gira‐
torias del compartimento del motor.
Para arrancar el motor: 1. Arranque el motor del vehículo que suministra la corriente de
puente.
2. Arranque el otro motor unos 5 minutos después. Los intentos
de arranque se deben realizar en
intervalos de 1 minuto y no deben
durar más de 15 segundos.
3. Deje en marcha los dos motores al ralentí durante unos 3 minutos
con los cables conectados.
4. Conecte un consumidor eléctrico (por ejemplo, los faros o la luneta
térmica trasera) en el vehículo
que recibe corriente.
5. Invierta exactamente el orden an‐
terior para desconectar los ca‐
bles.
Page 175 of 203

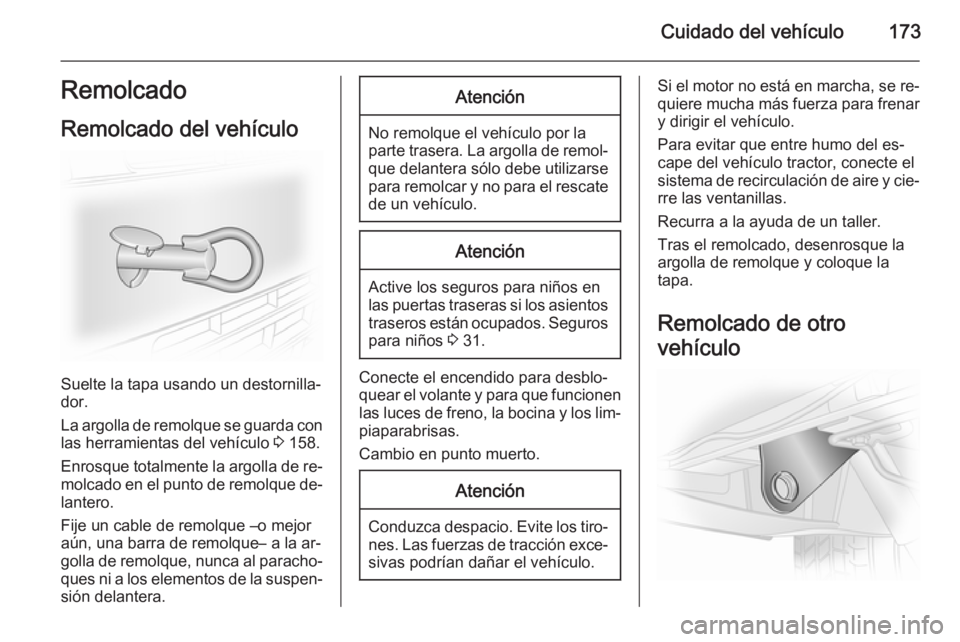

Cuidado del vehículo173Remolcado
Remolcado del vehículo
Suelte la tapa usando un destornilla‐
dor.
La argolla de remolque se guarda con las herramientas del vehículo 3 158.
Enrosque totalmente la argolla de re‐
molcado en el punto de remolque de‐
lantero.
Fije un cable de remolque –o mejor
aún, una barra de remolque– a la ar‐
golla de remolque, nunca al paracho‐ ques ni a los elementos de la suspen‐
sión delantera.
Atención
No remolque el vehículo por la parte trasera. La argolla de remol‐ que delantera sólo debe utilizarse
para remolcar y no para el rescate
de un vehículo.
Atención
Active los seguros para niños en
las puertas traseras si los asientos traseros están ocupados. Seguros
para niños 3 31.
Conecte el encendido para desblo‐
quear el volante y para que funcionen
las luces de freno, la bocina y los lim‐ piaparabrisas.
Cambio en punto muerto.
Atención
Conduzca despacio. Evite los tiro‐ nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.
Si el motor no está en marcha, se re‐
quiere mucha más fuerza para frenar y dirigir el vehículo.
Para evitar que entre humo del es‐
cape del vehículo tractor, conecte el
sistema de recirculación de aire y cie‐
rre las ventanillas.
Recurra a la ayuda de un taller.
Tras el remolcado, desenrosque la
argolla de remolque y coloque la tapa.
Remolcado de otro
vehículo
Page 176 of 203

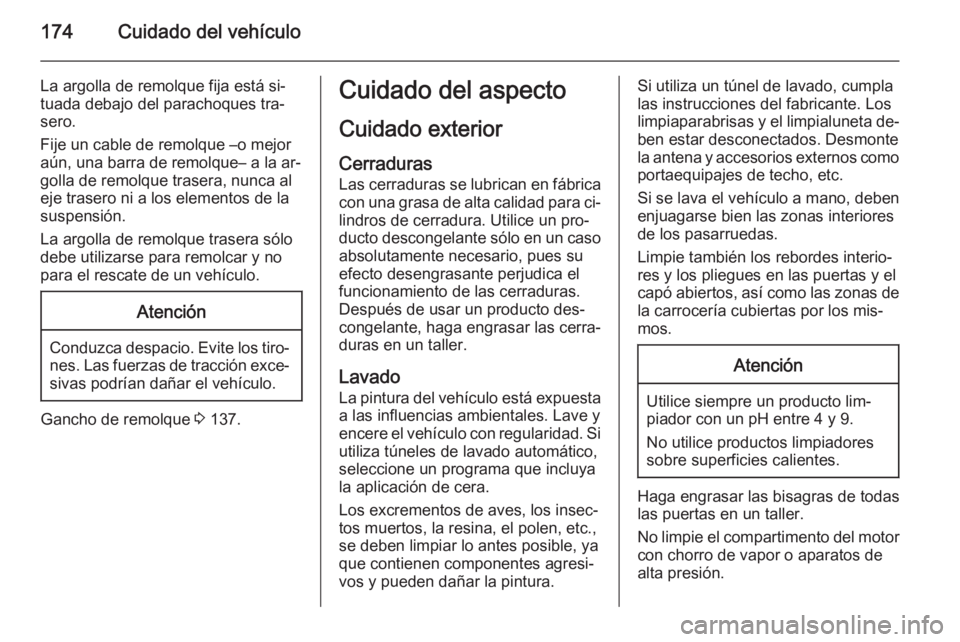

174Cuidado del vehículo
La argolla de remolque fija está si‐
tuada debajo del parachoques tra‐
sero.
Fije un cable de remolque –o mejor
aún, una barra de remolque– a la ar‐ golla de remolque trasera, nunca al
eje trasero ni a los elementos de la
suspensión.
La argolla de remolque trasera sólo
debe utilizarse para remolcar y no
para el rescate de un vehículo.Atención
Conduzca despacio. Evite los tiro‐ nes. Las fuerzas de tracción exce‐
sivas podrían dañar el vehículo.
Gancho de remolque 3 137.
Cuidado del aspecto
Cuidado exterior
Cerraduras Las cerraduras se lubrican en fábrica
con una grasa de alta calidad para ci‐
lindros de cerradura. Utilice un pro‐ ducto descongelante sólo en un caso absolutamente necesario, pues suefecto desengrasante perjudica elfuncionamiento de las cerraduras.
Después de usar un producto des‐
congelante, haga engrasar las cerra‐
duras en un taller.
Lavado
La pintura del vehículo está expuesta a las influencias ambientales. Lave y
encere el vehículo con regularidad. Si utiliza túneles de lavado automático,
seleccione un programa que incluya
la aplicación de cera.
Los excrementos de aves, los insec‐
tos muertos, la resina, el polen, etc.,
se deben limpiar lo antes posible, ya
que contienen componentes agresi‐
vos y pueden dañar la pintura.Si utiliza un túnel de lavado, cumpla
las instrucciones del fabricante. Los
limpiaparabrisas y el limpialuneta de‐
ben estar desconectados. Desmonte
la antena y accesorios externos como portaequipajes de techo, etc.
Si se lava el vehículo a mano, deben
enjuagarse bien las zonas interiores
de los pasarruedas.
Limpie también los rebordes interio‐
res y los pliegues en las puertas y el
capó abiertos, así como las zonas de
la carrocería cubiertas por los mis‐
mos.Atención
Utilice siempre un producto lim‐
piador con un pH entre 4 y 9.
No utilice productos limpiadores
sobre superficies calientes.
Haga engrasar las bisagras de todas
las puertas en un taller.
No limpie el compartimento del motor
con chorro de vapor o aparatos de alta presión.
Page 177 of 203

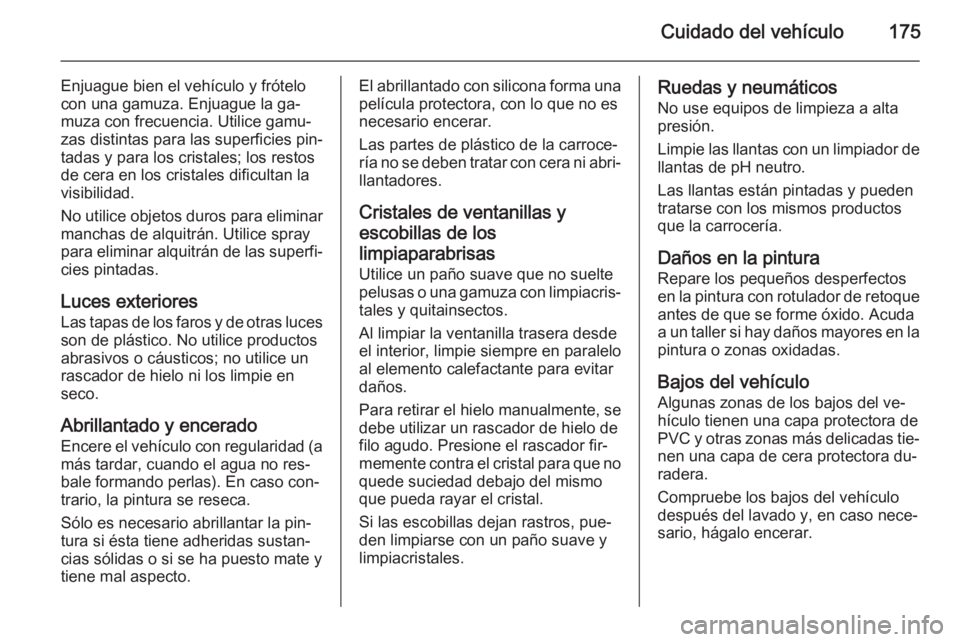

Cuidado del vehículo175
Enjuague bien el vehículo y frótelo
con una gamuza. Enjuague la ga‐
muza con frecuencia. Utilice gamu‐
zas distintas para las superficies pin‐
tadas y para los cristales; los restos
de cera en los cristales dificultan la
visibilidad.
No utilice objetos duros para eliminar manchas de alquitrán. Utilice spray
para eliminar alquitrán de las superfi‐
cies pintadas.
Luces exteriores
Las tapas de los faros y de otras luces
son de plástico. No utilice productos
abrasivos o cáusticos; no utilice un rascador de hielo ni los limpie en
seco.
Abrillantado y encerado
Encere el vehículo con regularidad (a
más tardar, cuando el agua no res‐
bale formando perlas). En caso con‐
trario, la pintura se reseca.
Sólo es necesario abrillantar la pin‐
tura si ésta tiene adheridas sustan‐
cias sólidas o si se ha puesto mate y
tiene mal aspecto.El abrillantado con silicona forma una película protectora, con lo que no es
necesario encerar.
Las partes de plástico de la carroce‐
ría no se deben tratar con cera ni abri‐
llantadores.
Cristales de ventanillas y
escobillas de los
limpiaparabrisas
Utilice un paño suave que no suelte
pelusas o una gamuza con limpiacris‐ tales y quitainsectos.
Al limpiar la ventanilla trasera desde
el interior, limpie siempre en paralelo
al elemento calefactante para evitar
daños.
Para retirar el hielo manualmente, se
debe utilizar un rascador de hielo de
filo agudo. Presione el rascador fir‐
memente contra el cristal para que no quede suciedad debajo del mismo
que pueda rayar el cristal.
Si las escobillas dejan rastros, pue‐
den limpiarse con un paño suave y
limpiacristales.Ruedas y neumáticos
No use equipos de limpieza a alta
presión.
Limpie las llantas con un limpiador de llantas de pH neutro.
Las llantas están pintadas y pueden
tratarse con los mismos productos
que la carrocería.
Daños en la pintura Repare los pequeños desperfectos
en la pintura con rotulador de retoque
antes de que se forme óxido. Acuda
a un taller si hay daños mayores en la pintura o zonas oxidadas.
Bajos del vehículo Algunas zonas de los bajos del ve‐
hículo tienen una capa protectora de
PVC y otras zonas más delicadas tie‐
nen una capa de cera protectora du‐
radera.
Compruebe los bajos del vehículo
después del lavado y, en caso nece‐
sario, hágalo encerar.
Page 178 of 203

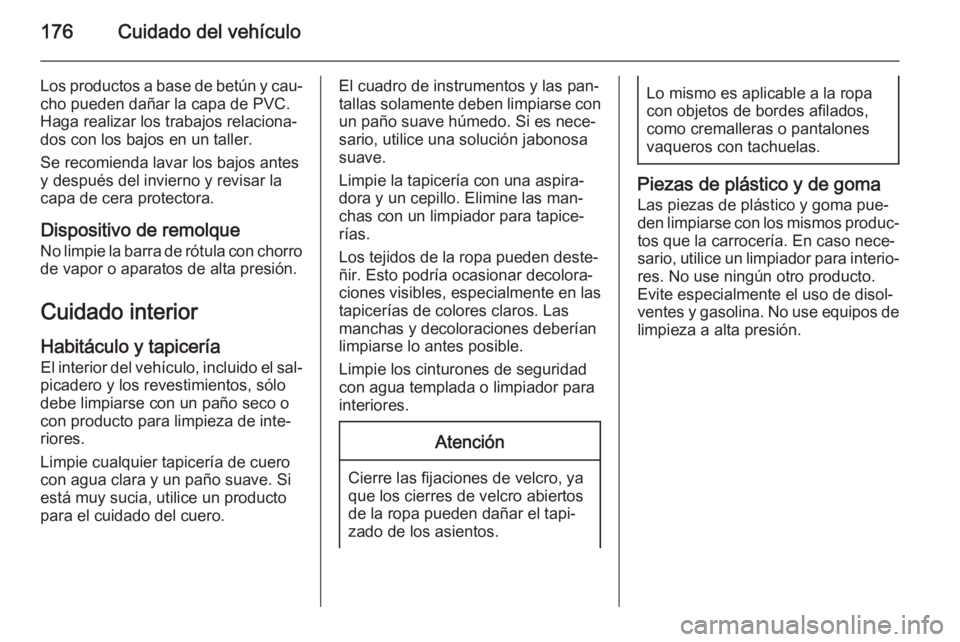

176Cuidado del vehículo
Los productos a base de betún y cau‐
cho pueden dañar la capa de PVC.
Haga realizar los trabajos relaciona‐
dos con los bajos en un taller.
Se recomienda lavar los bajos antes
y después del invierno y revisar la
capa de cera protectora.
Dispositivo de remolque
No limpie la barra de rótula con chorro de vapor o aparatos de alta presión.
Cuidado interior Habitáculo y tapicería El interior del vehículo, incluido el sal‐
picadero y los revestimientos, sólo
debe limpiarse con un paño seco o
con producto para limpieza de inte‐
riores.
Limpie cualquier tapicería de cuero
con agua clara y un paño suave. Si
está muy sucia, utilice un producto
para el cuidado del cuero.El cuadro de instrumentos y las pan‐
tallas solamente deben limpiarse con un paño suave húmedo. Si es nece‐
sario, utilice una solución jabonosa suave.
Limpie la tapicería con una aspira‐
dora y un cepillo. Elimine las man‐
chas con un limpiador para tapice‐
rías.
Los tejidos de la ropa pueden deste‐
ñir. Esto podría ocasionar decolora‐
ciones visibles, especialmente en las
tapicerías de colores claros. Las
manchas y decoloraciones deberían
limpiarse lo antes posible.
Limpie los cinturones de seguridad
con agua templada o limpiador para
interiores.Atención
Cierre las fijaciones de velcro, ya
que los cierres de velcro abiertos de la ropa pueden dañar el tapi‐
zado de los asientos.
Lo mismo es aplicable a la ropa
con objetos de bordes afilados,
como cremalleras o pantalones
vaqueros con tachuelas.
Piezas de plástico y de goma
Las piezas de plástico y goma pue‐
den limpiarse con los mismos produc‐
tos que la carrocería. En caso nece‐
sario, utilice un limpiador para interio‐ res. No use ningún otro producto.
Evite especialmente el uso de disol‐
ventes y gasolina. No use equipos de
limpieza a alta presión.
Page 179 of 203

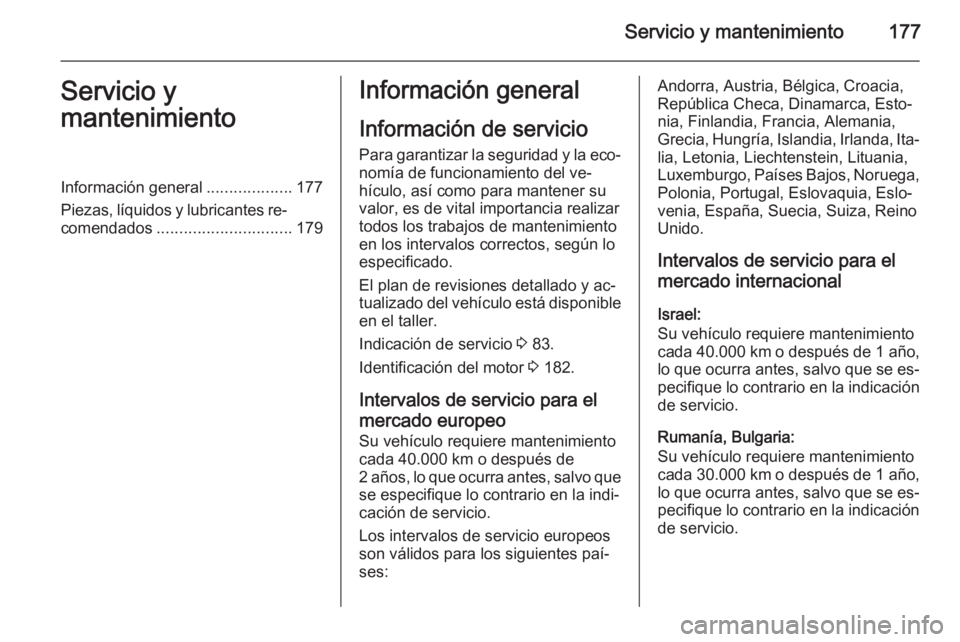

Servicio y mantenimiento177Servicio y
mantenimientoInformación general ...................177
Piezas, líquidos y lubricantes re‐ comendados .............................. 179Información general
Información de servicio
Para garantizar la seguridad y la eco‐
nomía de funcionamiento del ve‐
hículo, así como para mantener su
valor, es de vital importancia realizar
todos los trabajos de mantenimiento
en los intervalos correctos, según lo
especificado.
El plan de revisiones detallado y ac‐
tualizado del vehículo está disponible en el taller.
Indicación de servicio 3 83.
Identificación del motor 3 182.
Intervalos de servicio para el mercado europeo Su vehículo requiere mantenimiento
cada 40.000 km o después de
2 años, lo que ocurra antes, salvo que se especifique lo contrario en la indi‐
cación de servicio.
Los intervalos de servicio europeos
son válidos para los siguientes paí‐
ses:Andorra, Austria, Bélgica, Croacia,
República Checa, Dinamarca, Esto‐
nia, Finlandia, Francia, Alemania,
Grecia, Hungría, Islandia, Irlanda, Ita‐ lia, Letonia, Liechtenstein, Lituania,
Luxemburgo, Países Bajos, Noruega, Polonia, Portugal, Eslovaquia, Eslo‐
venia, España, Suecia, Suiza, Reino
Unido.
Intervalos de servicio para el
mercado internacional
Israel:
Su vehículo requiere mantenimiento
cada 40.000 km o después de 1 año,
lo que ocurra antes, salvo que se es‐ pecifique lo contrario en la indicación
de servicio.
Rumanía, Bulgaria:
Su vehículo requiere mantenimiento
cada 30.000 km o después de 1 año,
lo que ocurra antes, salvo que se es‐
pecifique lo contrario en la indicación
de servicio.
Page 180 of 203
178Servicio y mantenimiento
Turquía:
Su vehículo requiere mantenimiento
cada 20.000 km o después de 1 año,
lo que ocurra antes, salvo que se es‐
pecifique lo contrario en la indicación
de servicio.
Internacional:
Su vehículo requiere mantenimiento
cada 15.000 km o después de 1 año,
lo que ocurra antes, salvo que se es‐ pecifique lo contrario en la indicación
de servicio.
Internacional+:
Su vehículo requiere mantenimiento cada 10.000 km o después de 1 año,
lo que ocurra antes, salvo que se es‐ pecifique lo contrario en la indicación
de servicio.
Los intervalos de servicio para el mer‐
cado internacional son válidos para:
Australia, Bielorrusia, Chipre, Molda‐
via, Marruecos, Nueva Zelanda, Ru‐
sia, Sudáfrica, E.A.U., Ucrania.
Los intervalos de servicio para el mer‐
cado internacional+ son válidos para:
Albania, Argelia, Bosnia-Herzego‐vina, Kosovo, Macedonia, Malta,
Montenegro, Serbia, Singapur, Tú‐
nez.
Confirmaciones La confirmación del servicio realizadodebe registrarse en el Manual de Ser‐
vicio y Garantía. La indicación de la
fecha y el kilometraje se completa
con el sello y la firma del taller que
efectúa el servicio.
Asegúrese de que el Manual de Ser‐ vicio y Garantía se rellene siempre
correctamente como prueba de un
servicio continuado, necesario en
caso de reclamaciones de garantía o
cortesía y beneficioso al vender el ve‐ hículo.
Indicación de servicio El intervalo de servicio se basa en va‐rios parámetros, que dependen deluso.
La indicación de servicio, situada en
el centro de información del conduc‐
tor, informa de cuándo se debe reali‐
zar el siguiente trabajo de manteni‐
miento. Recurra a la ayuda de un ta‐ ller.Indicación de servicio 3 83.
