OPEL VIVARO B 2014.5 Priručnik za vlasnika (in Croatian)

Njega vozila149

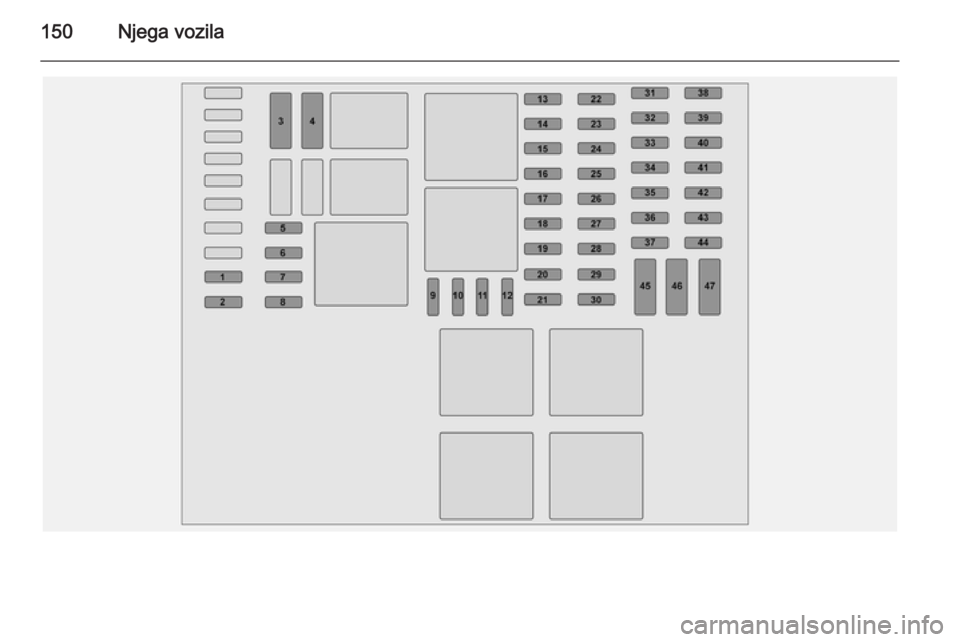

Neki krugovi mogu biti zaštićeni sa
više osigurača.

150Njega vozila

Njega vozila151

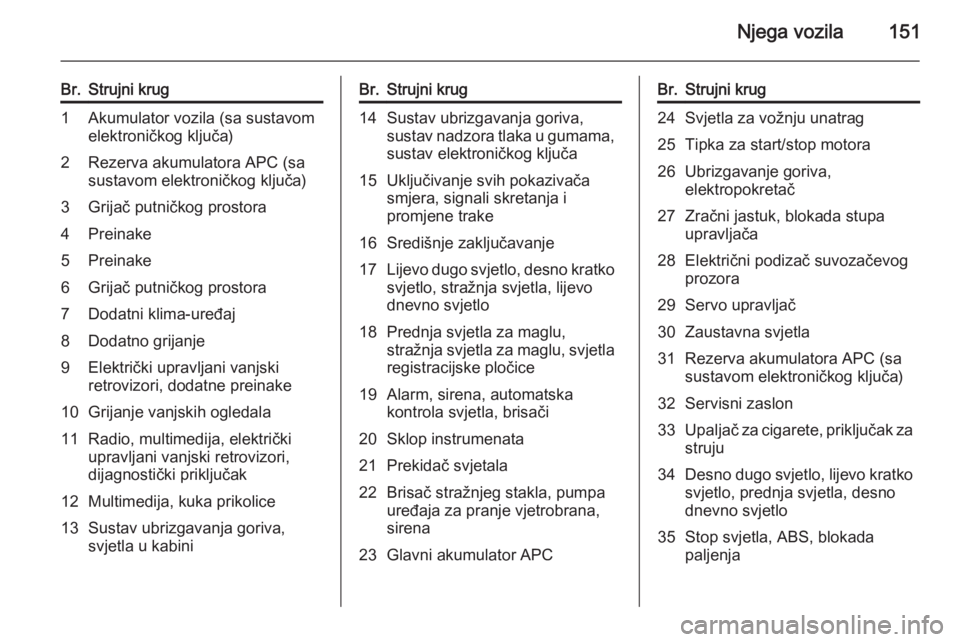

Br.Strujni krug1Akumulator vozila (sa sustavom
elektroničkog ključa)2Rezerva akumulatora APC (sa
sustavom elektroničkog ključa)3Grijač putničkog prostora4Preinake5Preinake6Grijač putničkog prostora7Dodatni klima-uređaj8Dodatno grijanje9Električki upravljani vanjski
retrovizori, dodatne preinake10Grijanje vanjskih ogledala11Radio, multimedija, električki
upravljani vanjski retrovizori,
dijagnostički priključak12Multimedija, kuka prikolice13Sustav ubrizgavanja goriva,
svjetla u kabiniBr.Strujni krug14Sustav ubrizgavanja goriva,
sustav nadzora tlaka u gumama, sustav elektroničkog ključa15Uključivanje svih pokazivača
smjera, signali skretanja i
promjene trake16Središnje zaključavanje17Lijevo dugo svjetlo, desno kratko
svjetlo, stražnja svjetla, lijevo
dnevno svjetlo18Prednja svjetla za maglu,
stražnja svjetla za maglu, svjetla registracijske pločice19Alarm, sirena, automatska
kontrola svjetla, brisači20Sklop instrumenata21Prekidač svjetala22Brisač stražnjeg stakla, pumpa
uređaja za pranje vjetrobrana,
sirena23Glavni akumulator APCBr.Strujni krug24Svjetla za vožnju unatrag25Tipka za start/stop motora26Ubrizgavanje goriva,
elektropokretač27Zračni jastuk, blokada stupa
upravljača28Električni podizač suvozačevog
prozora29Servo upravljač30Zaustavna svjetla31Rezerva akumulatora APC (sa
sustavom elektroničkog ključa)32Servisni zaslon33Upaljač za cigarete, priključak za struju34Desno dugo svjetlo, lijevo kratko
svjetlo, prednja svjetla, desno
dnevno svjetlo35Stop svjetla, ABS, blokada
paljenja

152Njega vozila
Br.Strujni krug36Unutarnja svjetla, klima uređaj37Pokretanje kod vozila sa
sustavom elektroničkog ključa38Brisač stražnjeg prozora39Zvukovi upozorenja40Priključak za struju u prtljažniku41Motor električnog prozora42Stražnji priključak za struju43Pokretanje, upravljački modul
karoserije44Grijanje sjedala45Grijanje, klima uređaj46Brisači vjetrobrana47TahografAlat vozila

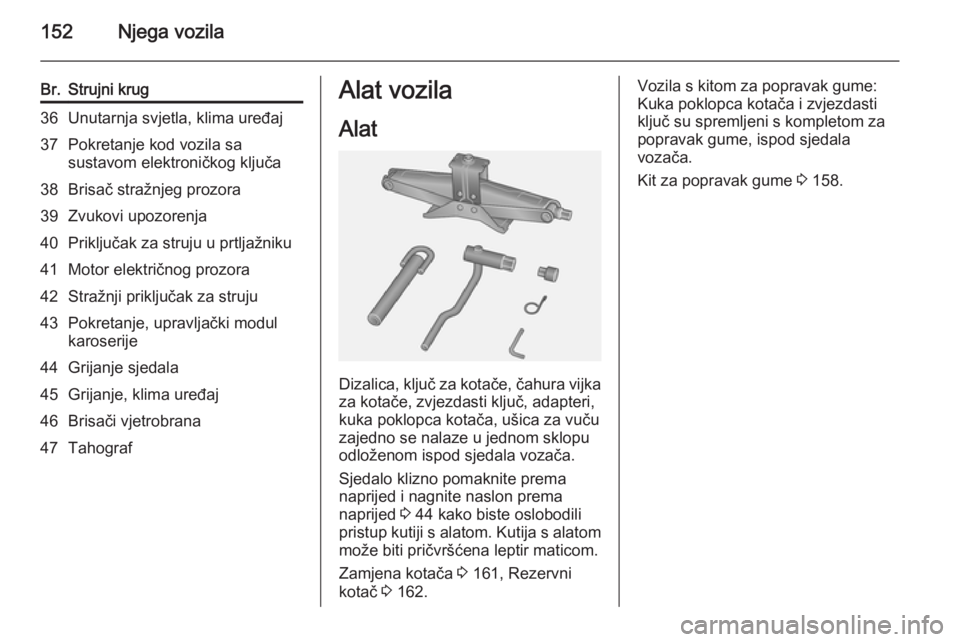

Alat
Dizalica, ključ za kotače, čahura vijka za kotače, zvjezdasti ključ, adapteri,
kuka poklopca kotača, ušica za vuču
zajedno se nalaze u jednom sklopu
odloženom ispod sjedala vozača.
Sjedalo klizno pomaknite prema
naprijed i nagnite naslon prema
naprijed 3 44 kako biste oslobodili
pristup kutiji s alatom. Kutija s alatom
može biti pričvršćena leptir maticom.
Zamjena kotača 3 161, Rezervni
kotač 3 162.
Vozila s kitom za popravak gume:
Kuka poklopca kotača i zvjezdasti ključ su spremljeni s kompletom za
popravak gume, ispod sjedala
vozača.
Kit za popravak gume 3 158.

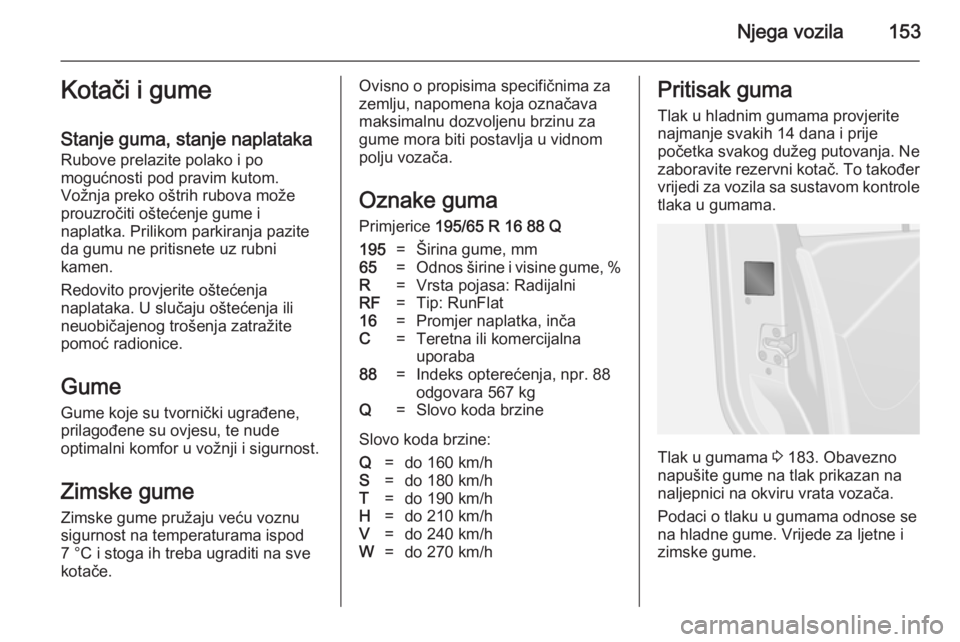

Njega vozila153Kotači i gume
Stanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Gume
Gume koje su tvornički ugrađene,
prilagođene su ovjesu, te nude
optimalni komfor u vožnji i sigurnost.
Zimske gume
Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.Ovisno o propisima specifičnima za zemlju, napomena koja označava
maksimalnu dozvoljenu brzinu za
gume mora biti postavlja u vidnom
polju vozača.
Oznake guma
Primjerice 195/65 R 16 88 Q195=Širina gume, mm65=Odnos širine i visine gume, %R=Vrsta pojasa: RadijalniRF=Tip: RunFlat16=Promjer naplatka, inčaC=Teretna ili komercijalna
uporaba88=Indeks opterećenja, npr. 88
odgovara 567 kgQ=Slovo koda brzine
Slovo koda brzine:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hPritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To također vrijedi za vozila sa sustavom kontroletlaka u gumama.
Tlak u gumama 3 183. Obavezno
napušite gume na tlak prikazan na
naljepnici na okviru vrata vozača.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.

154Njega vozila
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 183.
Posebne vrijednosti guma odobrene
za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
Sustav nadzora pritiska u
gumama
Sustav kontrole tlaka u gumama kontinuirano provjerava tlak za sva
četiri kotača jednom u minuti kada
brzina vozila prekorači određenu
granicu.
Oprez
Sustav kontrole tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava na
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka
onemogućit će homologaciju vrste
vozila.

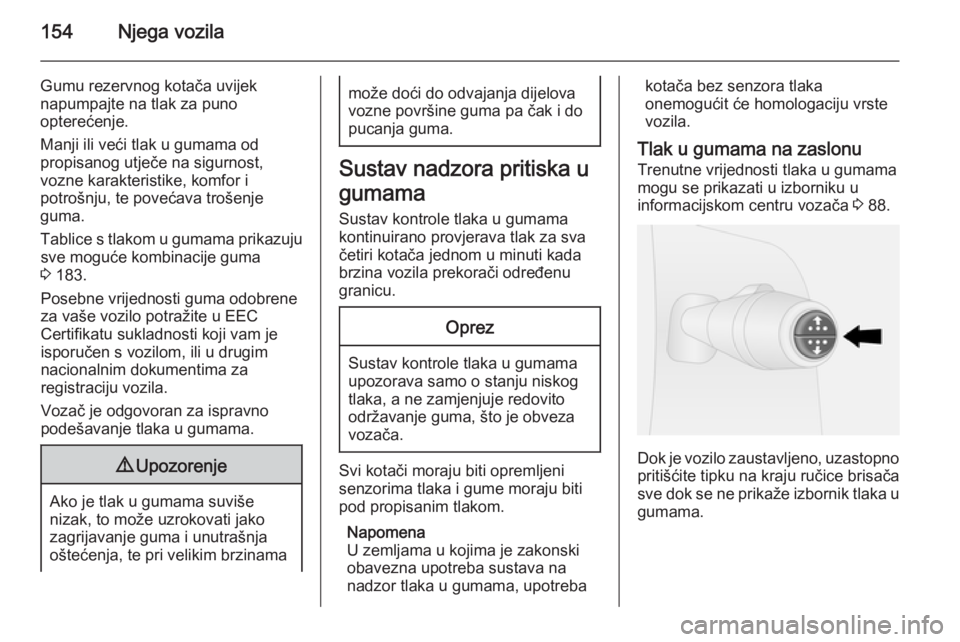

Tlak u gumama na zaslonu
Trenutne vrijednosti tlaka u gumama
mogu se prikazati u izborniku u
informacijskom centru vozača 3 88.
Dok je vozilo zaustavljeno, uzastopno
pritišćite tipku na kraju ručice brisača
sve dok se ne prikaže izbornik tlaka u gumama.

Njega vozila155

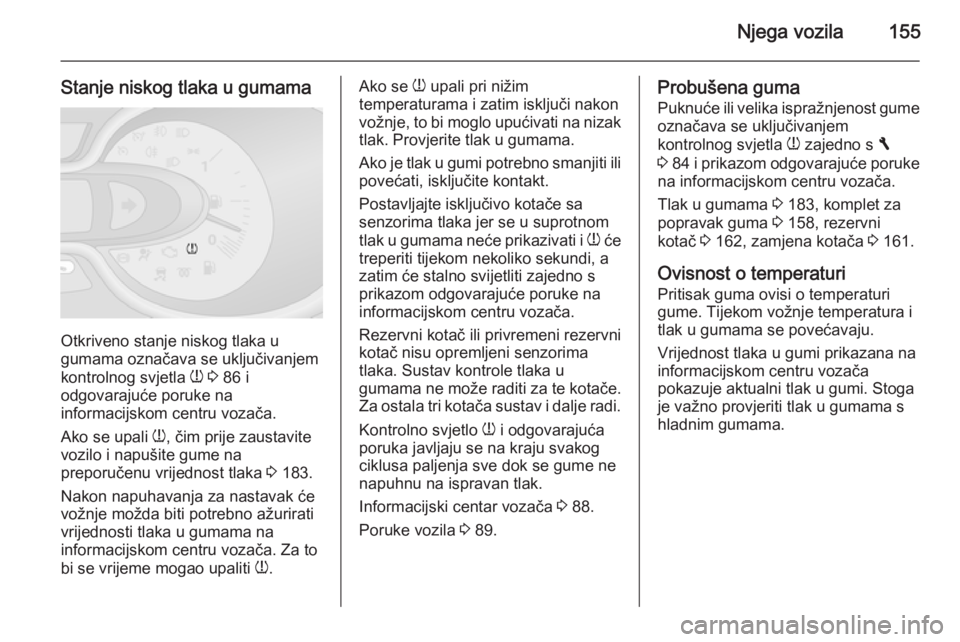

Stanje niskog tlaka u gumama
Otkriveno stanje niskog tlaka u
gumama označava se uključivanjem
kontrolnog svjetla w 3 86 i
odgovarajuće poruke na
informacijskom centru vozača.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 183.
Nakon napuhavanja za nastavak će
vožnje možda biti potrebno ažurirati
vrijednosti tlaka u gumama na
informacijskom centru vozača. Za to
bi se vrijeme mogao upaliti w.
Ako se
w upali pri nižim
temperaturama i zatim isključi nakon
vožnje, to bi moglo upućivati na nizak
tlak. Provjerite tlak u gumama.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt.
Postavljajte isključivo kotače sa
senzorima tlaka jer se u suprotnom
tlak u gumama neće prikazivati i w će
treperiti tijekom nekoliko sekundi, a
zatim će stalno svijetliti zajedno s
prikazom odgovarajuće poruke na
informacijskom centru vozača.
Rezervni kotač ili privremeni rezervni
kotač nisu opremljeni senzorima
tlaka. Sustav kontrole tlaka u
gumama ne može raditi za te kotače. Za ostala tri kotača sustav i dalje radi.
Kontrolno svjetlo w i odgovarajuća
poruka javljaju se na kraju svakog
ciklusa paljenja sve dok se gume ne napuhnu na ispravan tlak.
Informacijski centar vozača 3 88.
Poruke vozila 3 89.Probušena guma
Puknuće ili velika ispražnjenost gume
označava se uključivanjem
kontrolnog svjetla w zajedno s F
3 84 i prikazom odgovarajuće poruke
na informacijskom centru vozača.
Tlak u gumama 3 183, komplet za
popravak guma 3 158, rezervni
kotač 3 162, zamjena kotača 3 161.
Ovisnost o temperaturi Pritisak guma ovisi o temperaturi
gume. Tijekom vožnje temperatura i
tlak u gumama se povećavaju.
Vrijednost tlaka u gumi prikazana na
informacijskom centru vozača
pokazuje aktualni tlak u gumi. Stoga
je važno provjeriti tlak u gumama s
hladnim gumama.

156Njega vozila

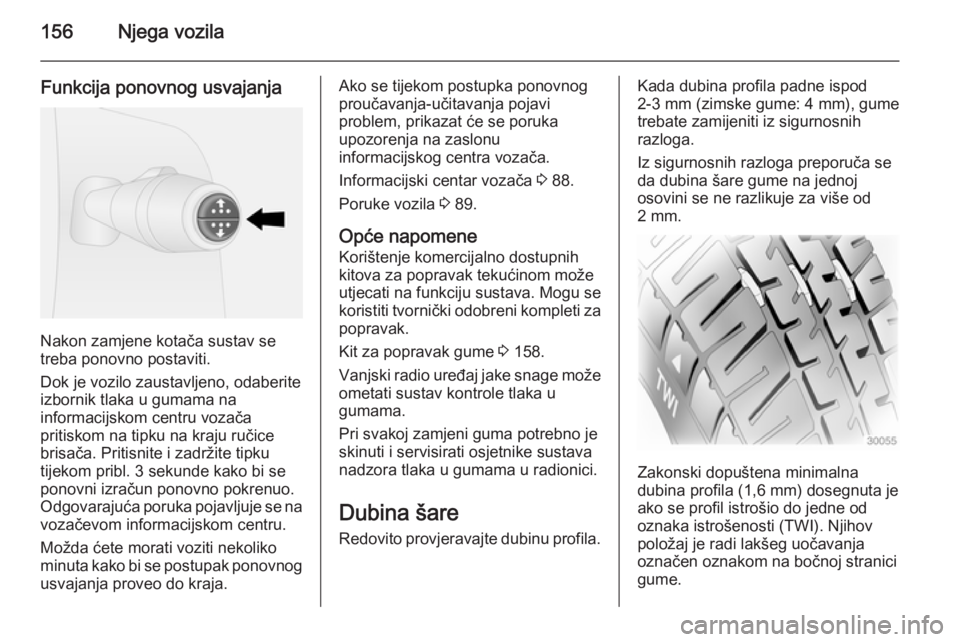

Funkcija ponovnog usvajanja
Nakon zamjene kotača sustav se
treba ponovno postaviti.
Dok je vozilo zaustavljeno, odaberite izbornik tlaka u gumama na
informacijskom centru vozača
pritiskom na tipku na kraju ručice
brisača. Pritisnite i zadržite tipku
tijekom pribl. 3 sekunde kako bi se
ponovni izračun ponovno pokrenuo.
Odgovarajuća poruka pojavljuje se na vozačevom informacijskom centru.
Možda ćete morati voziti nekoliko
minuta kako bi se postupak ponovnog
usvajanja proveo do kraja.
Ako se tijekom postupka ponovnog
proučavanja-učitavanja pojavi
problem, prikazat će se poruka
upozorenja na zaslonu
informacijskog centra vozača.
Informacijski centar vozača 3 88.
Poruke vozila 3 89.
Opće napomene Korištenje komercijalno dostupnih
kitova za popravak tekućinom može
utjecati na funkciju sustava. Mogu se
koristiti tvornički odobreni kompleti za
popravak.
Kit za popravak gume 3 158.
Vanjski radio uređaj jake snage može ometati sustav kontrole tlaka u
gumama.
Pri svakoj zamjeni guma potrebno je
skinuti i servisirati osjetnike sustava
nadzora tlaka u gumama u radionici.
Dubina šare
Redovito provjeravajte dubinu profila.Kada dubina profila padne ispod
2-3 mm (zimske gume: 4 mm), gume
trebate zamijeniti iz sigurnosnih
razloga.
Iz sigurnosnih razloga preporuča se
da dubina šare gume na jednoj
osovini se ne razlikuje za više od
2 mm.
Zakonski dopuštena minimalna
dubina profila (1,6 mm) dosegnuta je
ako se profil istrošio do jedne od
oznaka istrošenosti (TWI). Njihov
položaj je radi lakšeg uočavanja
označen oznakom na bočnoj stranici
gume.

Njega vozila157
Ako se prednje gume troše više negostražnje, zamijenite prednje i stražnje
kotače. Osigurajte da su smjer i
rotacija kotača isti kao i prije.
Gume stare, čak i ako se ne koriste.
Preporučamo zamjenu gume svakih
6 godina.
Promjena veličine guma i
kotača Ako se koriste gume druge veličine u
odnosu na ugrađene u tvornici, može
biti potrebno reprogramirati
brzinomjer kao i nominalni tlak u gumi
i napraviti druge izmjene na vozilu.
Nakon promjene na gume druge
veličine, zamijenite naljepnicu s
tlakovima u gumama.9 Upozorenje
Uporaba neprikladnih guma ili
kotača može uzrokovati nesreću i
može imati za posljedicu
poništenje atesta vozila.
Poklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućom
zahtjevima na kombinaciju kotača i
gume.
Ako se koriste poklopci kotača i gume koji nisu tvornički odobreni, gume nemoraju imati greben za zaštitu
naplatka.
Poklopci kotača ne smiju ometati
hlađenje kočnica.9 Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do naglog gubitka tlaka i time do
nezgode.

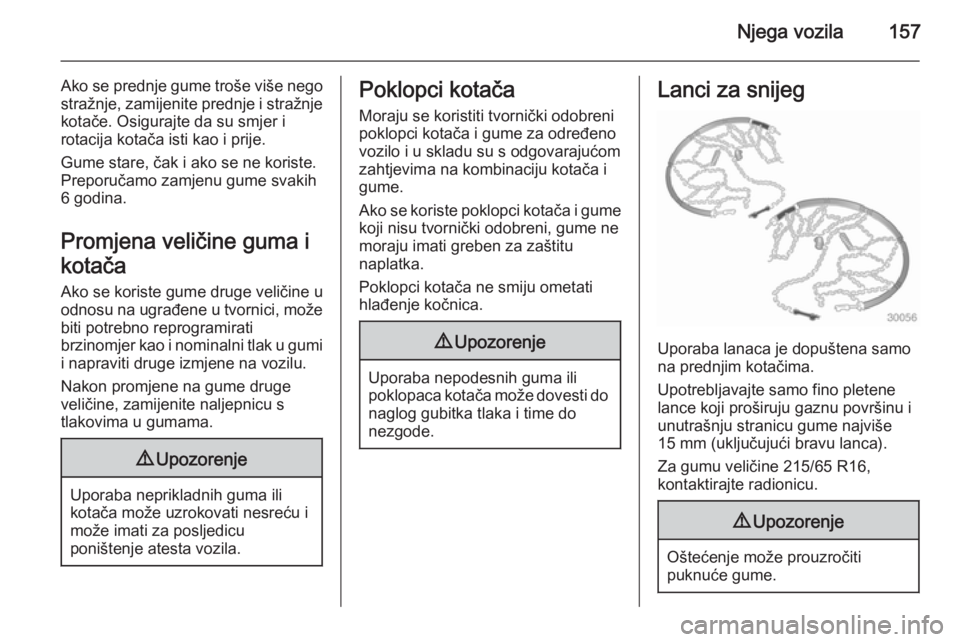

Lanci za snijeg
Uporaba lanaca je dopuštena samo
na prednjim kotačima.
Upotrebljavajte samo fino pletene
lance koji proširuju gaznu površinu i
unutrašnju stranicu gume najviše
15 mm (uključujući bravu lanca).
Za gumu veličine 215/65 R16,
kontaktirajte radionicu.
9 Upozorenje
Oštećenje može prouzročiti
puknuće gume.

158Njega vozila
Poklopci kotača na čeličnim
naplacima mogu doći u kontakt s
dijelovima lanaca. U tim slučajevima
skinite poklopce kotača.
Lanci za snijeg mogu se koristiti samo pri brzinama do 50 km/h i, kad
putujete po cestama na kojima nema
snijega, mogu se koristiti kratki period jer se brzo troše na tvrdoj cesti i mogu
puknuti.

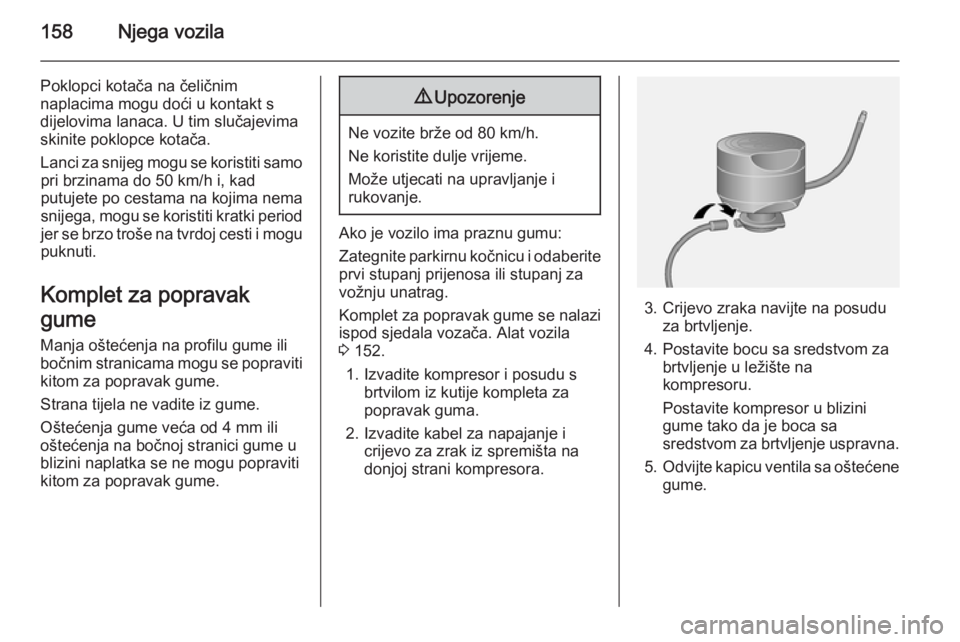

Komplet za popravak
gume Manja oštećenja na profilu gume ili
bočnim stranicama mogu se popraviti
kitom za popravak gume.
Strana tijela ne vadite iz gume.
Oštećenja gume veća od 4 mm ili
oštećenja na bočnoj stranici gume u
blizini naplatka se ne mogu popraviti
kitom za popravak gume.9 Upozorenje
Ne vozite brže od 80 km/h.
Ne koristite dulje vrijeme.
Može utjecati na upravljanje i
rukovanje.
Ako je vozilo ima praznu gumu:
Zategnite parkirnu kočnicu i odaberite
prvi stupanj prijenosa ili stupanj za
vožnju unatrag.
Komplet za popravak gume se nalazi
ispod sjedala vozača. Alat vozila
3 152.
1. Izvadite kompresor i posudu s brtvilom iz kutije kompleta za
popravak guma.
2. Izvadite kabel za napajanje i crijevo za zrak iz spremišta na
donjoj strani kompresora.
3. Crijevo zraka navijte na posudu za brtvljenje.
4. Postavite bocu sa sredstvom za brtvljenje u ležište na
kompresoru.
Postavite kompresor u blizini
gume tako da je boca sa
sredstvom za brtvljenje uspravna.
5. Odvijte kapicu ventila sa oštećene
gume.
