OPEL VIVARO B 2015.5 Manual de Instrucciones (in Spanish)
Manufacturer: OPEL, Model Year: 2015.5, Model line: VIVARO B, Model: OPEL VIVARO B 2015.5Pages: 219, tamaño PDF: 4.46 MB
Page 161 of 219

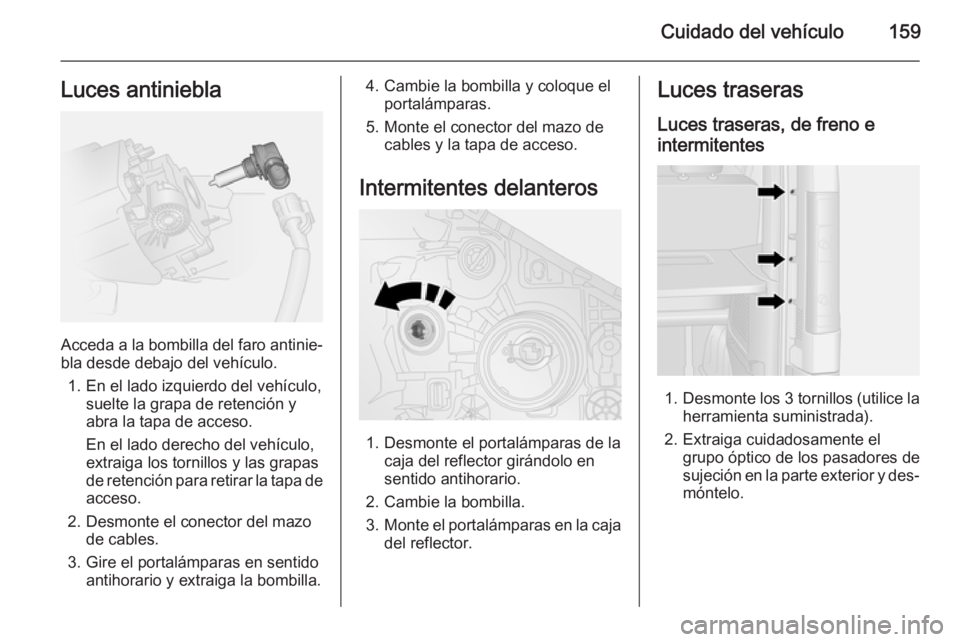

Cuidado del vehículo159Luces antiniebla
Acceda a la bombilla del faro antinie‐bla desde debajo del vehículo.
1. En el lado izquierdo del vehículo, suelte la grapa de retención y
abra la tapa de acceso.
En el lado derecho del vehículo, extraiga los tornillos y las grapas
de retención para retirar la tapa de acceso.
2. Desmonte el conector del mazo de cables.
3. Gire el portalámparas en sentido antihorario y extraiga la bombilla.
4. Cambie la bombilla y coloque elportalámparas.
5. Monte el conector del mazo de cables y la tapa de acceso.
Intermitentes delanteros
1. Desmonte el portalámparas de la caja del reflector girándolo en
sentido antihorario.
2. Cambie la bombilla.
3. Monte el portalámparas en la caja
del reflector.
Luces traseras
Luces traseras, de freno e
intermitentes
1. Desmonte los 3 tornillos (utilice la
herramienta suministrada).
2. Extraiga cuidadosamente el grupo óptico de los pasadores desujeción en la parte exterior y des‐
móntelo.
Page 162 of 219

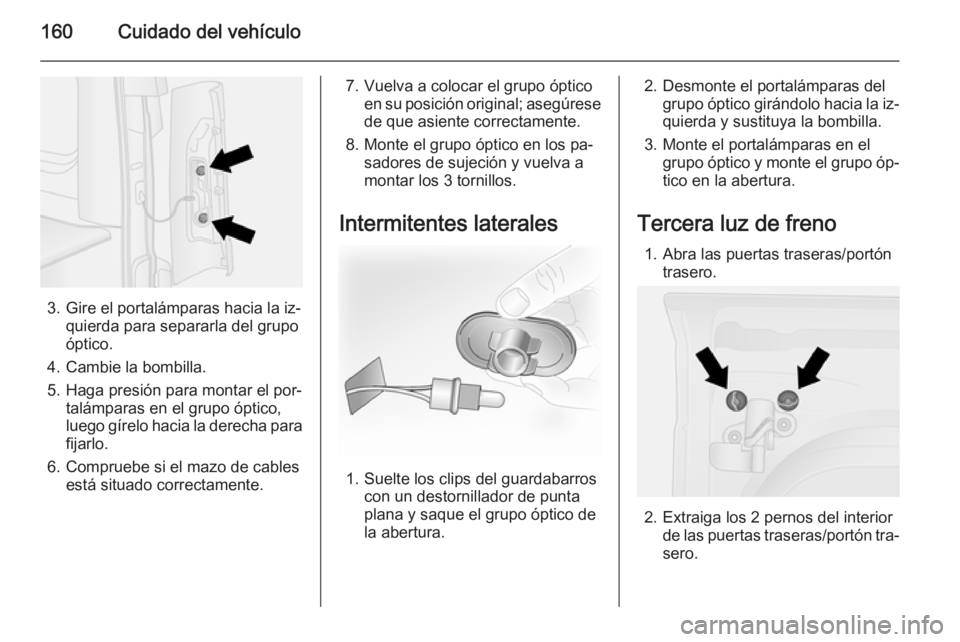

160Cuidado del vehículo
3. Gire el portalámparas hacia la iz‐quierda para separarla del grupo
óptico.
4. Cambie la bombilla.
5. Haga presión para montar el por‐ talámparas en el grupo óptico,
luego gírelo hacia la derecha para
fijarlo.
6. Compruebe si el mazo de cables está situado correctamente.
7. Vuelva a colocar el grupo ópticoen su posición original; asegúresede que asiente correctamente.
8. Monte el grupo óptico en los pa‐ sadores de sujeción y vuelva a
montar los 3 tornillos.
Intermitentes laterales
1. Suelte los clips del guardabarros con un destornillador de punta
plana y saque el grupo óptico de
la abertura.
2. Desmonte el portalámparas del grupo óptico girándolo hacia la iz‐
quierda y sustituya la bombilla.
3. Monte el portalámparas en el grupo óptico y monte el grupo óp‐tico en la abertura.
Tercera luz de freno 1. Abra las puertas traseras/portón trasero.
2. Extraiga los 2 pernos del interior de las puertas traseras/portón tra‐sero.
Page 163 of 219

Cuidado del vehículo161

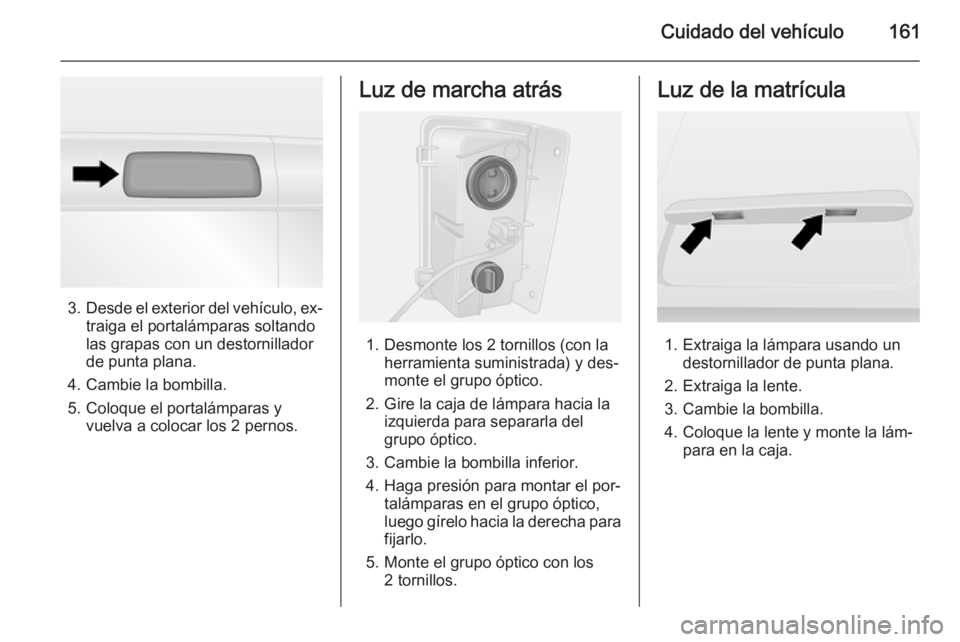

3.Desde el exterior del vehículo, ex‐
traiga el portalámparas soltando
las grapas con un destornillador
de punta plana.
4. Cambie la bombilla.
5. Coloque el portalámparas y vuelva a colocar los 2 pernos.
Luz de marcha atrás
1. Desmonte los 2 tornillos (con laherramienta suministrada) y des‐
monte el grupo óptico.
2. Gire la caja de lámpara hacia la izquierda para separarla del
grupo óptico.
3. Cambie la bombilla inferior. 4. Haga presión para montar el por‐ talámparas en el grupo óptico,
luego gírelo hacia la derecha para
fijarlo.
5. Monte el grupo óptico con los 2 tornillos.
Luz de la matrícula
1. Extraiga la lámpara usando undestornillador de punta plana.
2. Extraiga la lente.
3. Cambie la bombilla.
4. Coloque la lente y monte la lám‐ para en la caja.
Page 164 of 219

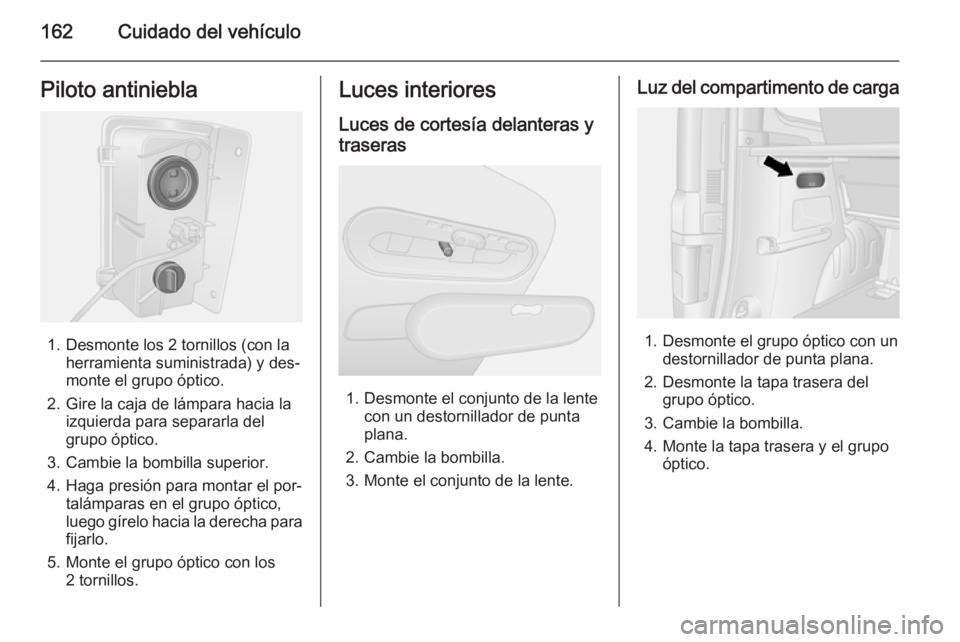

162Cuidado del vehículoPiloto antiniebla
1. Desmonte los 2 tornillos (con laherramienta suministrada) y des‐
monte el grupo óptico.
2. Gire la caja de lámpara hacia la izquierda para separarla del
grupo óptico.
3. Cambie la bombilla superior. 4. Haga presión para montar el por‐ talámparas en el grupo óptico,
luego gírelo hacia la derecha para
fijarlo.
5. Monte el grupo óptico con los 2 tornillos.
Luces interiores
Luces de cortesía delanteras y
traseras
1. Desmonte el conjunto de la lente con un destornillador de punta
plana.
2. Cambie la bombilla.
3. Monte el conjunto de la lente.
Luz del compartimento de carga
1. Desmonte el grupo óptico con un destornillador de punta plana.
2. Desmonte la tapa trasera del grupo óptico.
3. Cambie la bombilla.
4. Monte la tapa trasera y el grupo óptico.
Page 165 of 219

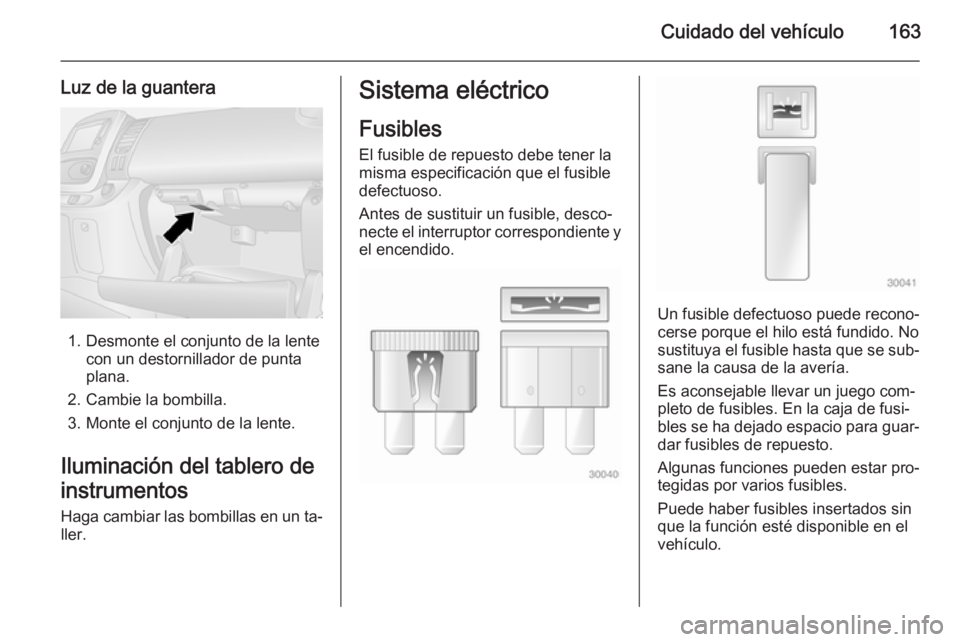

Cuidado del vehículo163
Luz de la guantera
1. Desmonte el conjunto de la lentecon un destornillador de punta
plana.
2. Cambie la bombilla.
3. Monte el conjunto de la lente.
Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un ta‐ ller.
Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Antes de sustituir un fusible, desco‐ necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse porque el hilo está fundido. No sustituya el fusible hasta que se sub‐ sane la causa de la avería.
Es aconsejable llevar un juego com‐
pleto de fusibles. En la caja de fusi‐
bles se ha dejado espacio para guar‐
dar fusibles de repuesto.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Page 166 of 219

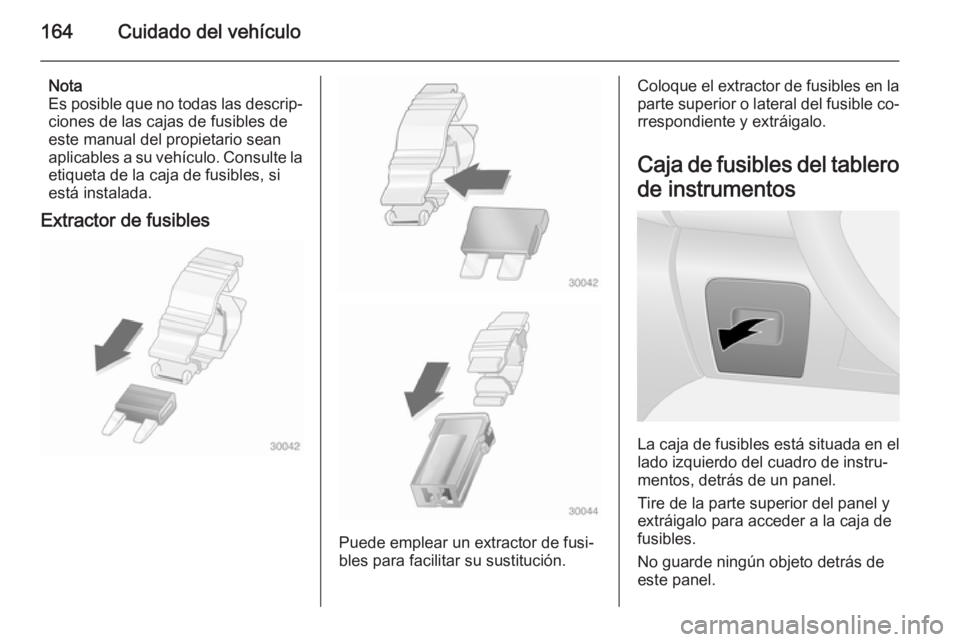

164Cuidado del vehículo
Nota
Es posible que no todas las descrip‐
ciones de las cajas de fusibles de
este manual del propietario sean
aplicables a su vehículo. Consulte la
etiqueta de la caja de fusibles, si
está instalada.
Extractor de fusibles
Puede emplear un extractor de fusi‐
bles para facilitar su sustitución.
Coloque el extractor de fusibles en la
parte superior o lateral del fusible co‐
rrespondiente y extráigalo.
Caja de fusibles del tablero
de instrumentos
La caja de fusibles está situada en el lado izquierdo del cuadro de instru‐
mentos, detrás de un panel.
Tire de la parte superior del panel y
extráigalo para acceder a la caja de
fusibles.
No guarde ningún objeto detrás de
este panel.
Page 167 of 219

Cuidado del vehículo165
Algunos circuitos pueden estar prote‐
gidos por varios fusibles.
Page 168 of 219

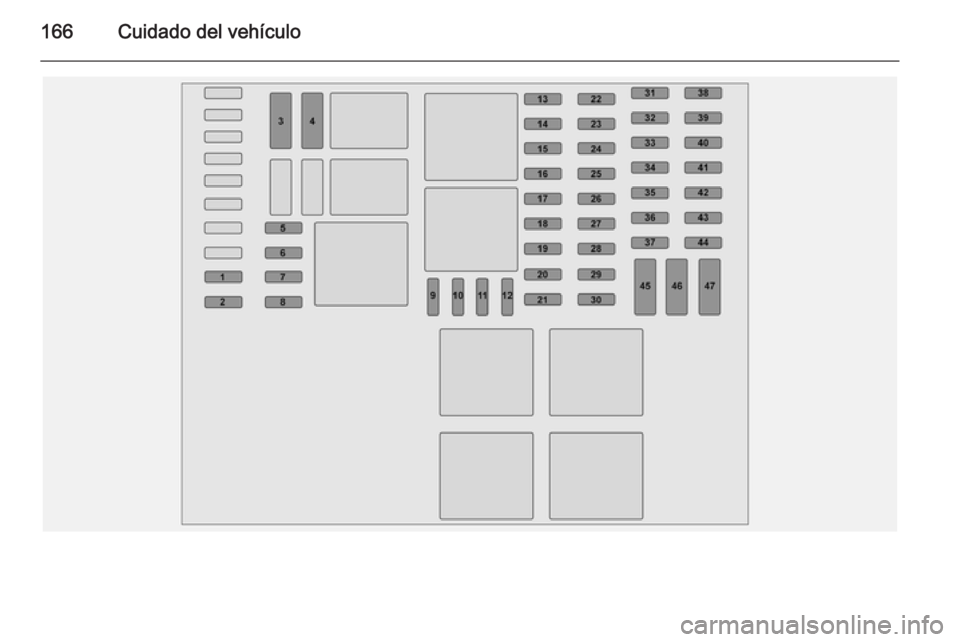

166Cuidado del vehículo
Page 169 of 219

Cuidado del vehículo167

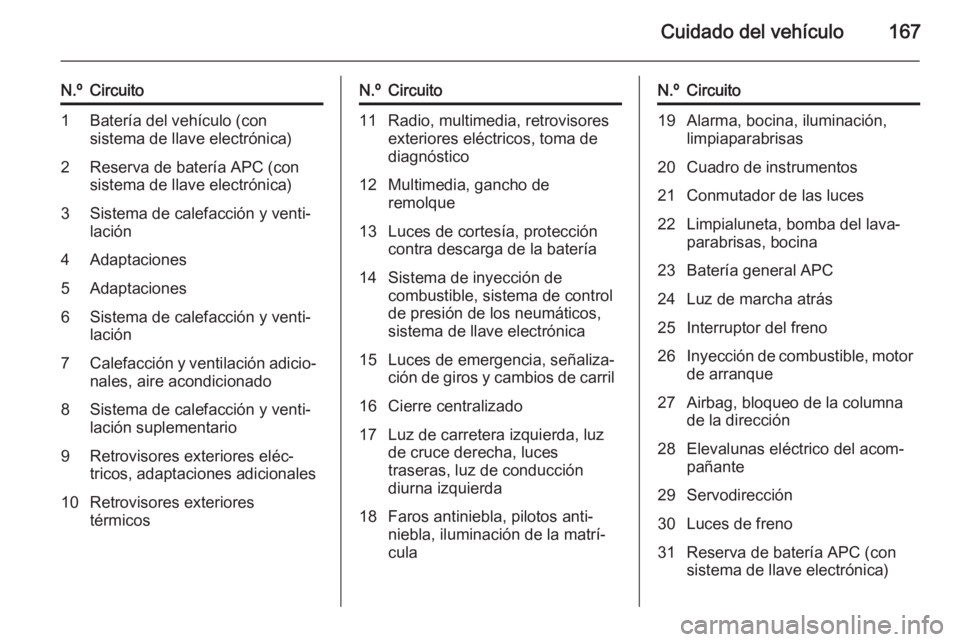

N.ºCircuito1Batería del vehículo (con
sistema de llave electrónica)2Reserva de batería APC (con
sistema de llave electrónica)3Sistema de calefacción y venti‐
lación4Adaptaciones5Adaptaciones6Sistema de calefacción y venti‐
lación7Calefacción y ventilación adicio‐ nales, aire acondicionado8Sistema de calefacción y venti‐
lación suplementario9Retrovisores exteriores eléc‐
tricos, adaptaciones adicionales10Retrovisores exteriores
térmicosN.ºCircuito11Radio, multimedia, retrovisores
exteriores eléctricos, toma de
diagnóstico12Multimedia, gancho de
remolque13Luces de cortesía, protección
contra descarga de la batería14Sistema de inyección de
combustible, sistema de control
de presión de los neumáticos,
sistema de llave electrónica15Luces de emergencia, señaliza‐
ción de giros y cambios de carril16Cierre centralizado17Luz de carretera izquierda, luz
de cruce derecha, luces
traseras, luz de conducción
diurna izquierda18Faros antiniebla, pilotos anti‐
niebla, iluminación de la matrí‐
culaN.ºCircuito19Alarma, bocina, iluminación,
limpiaparabrisas20Cuadro de instrumentos21Conmutador de las luces22Limpialuneta, bomba del lava‐
parabrisas, bocina23Batería general APC24Luz de marcha atrás25Interruptor del freno26Inyección de combustible, motor
de arranque27Airbag, bloqueo de la columna
de la dirección28Elevalunas eléctrico del acom‐
pañante29Servodirección30Luces de freno31Reserva de batería APC (con
sistema de llave electrónica)
Page 170 of 219

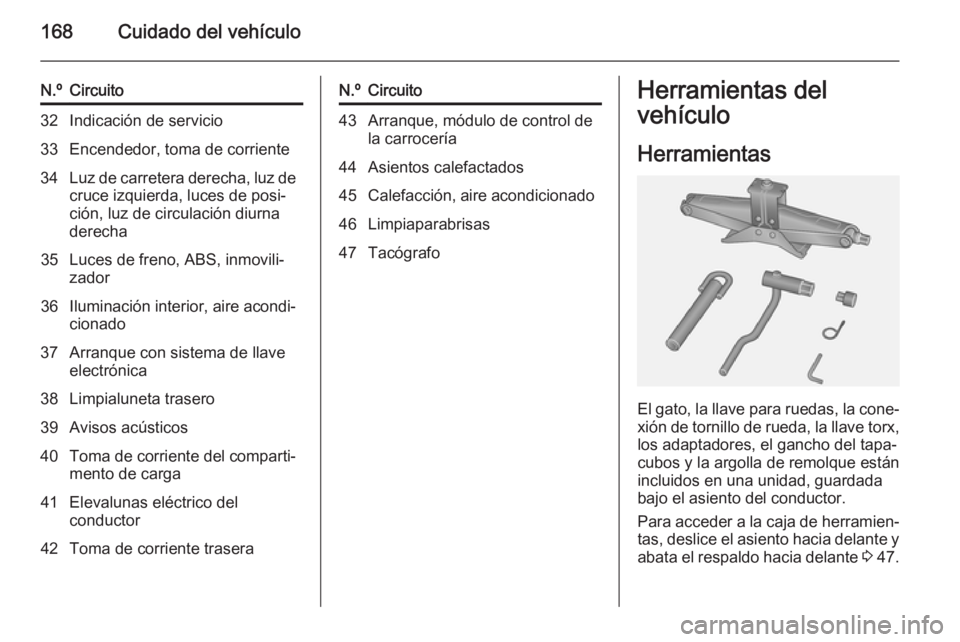

168Cuidado del vehículo
N.ºCircuito32Indicación de servicio33Encendedor, toma de corriente34Luz de carretera derecha, luz decruce izquierda, luces de posi‐
ción, luz de circulación diurna
derecha35Luces de freno, ABS, inmovili‐
zador36Iluminación interior, aire acondi‐
cionado37Arranque con sistema de llave
electrónica38Limpialuneta trasero39Avisos acústicos40Toma de corriente del comparti‐ mento de carga41Elevalunas eléctrico del
conductor42Toma de corriente traseraN.ºCircuito43Arranque, módulo de control de
la carrocería44Asientos calefactados45Calefacción, aire acondicionado46Limpiaparabrisas47TacógrafoHerramientas del
vehículo
Herramientas
El gato, la llave para ruedas, la cone‐ xión de tornillo de rueda, la llave torx,
los adaptadores, el gancho del tapa‐
cubos y la argolla de remolque están
incluidos en una unidad, guardada
bajo el asiento del conductor.
Para acceder a la caja de herramien‐
tas, deslice el asiento hacia delante y
abata el respaldo hacia delante 3 47.
