OPEL VIVARO B 2015.5 Priručnik za vlasnika (in Croatian)

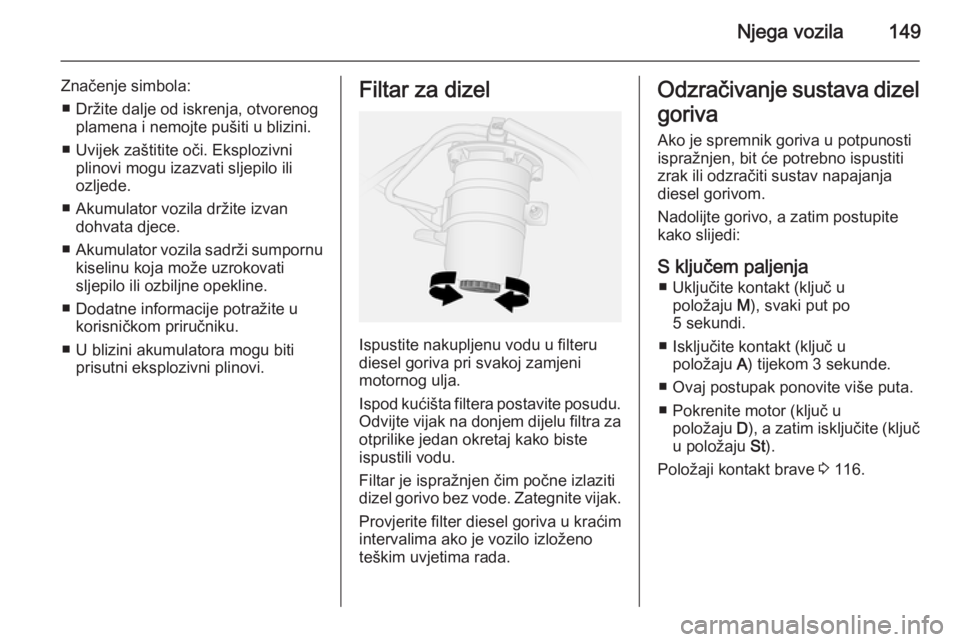

Njega vozila149
Značenje simbola:■ Držite dalje od iskrenja, otvorenog plamena i nemojte pušiti u blizini.
■ Uvijek zaštitite oči. Eksplozivni plinovi mogu izazvati sljepilo ili
ozljede.
■ Akumulator vozila držite izvan dohvata djece.
■ Akumulator vozila sadrži sumpornu
kiselinu koja može uzrokovati
sljepilo ili ozbiljne opekline.
■ Dodatne informacije potražite u korisničkom priručniku.
■ U blizini akumulatora mogu biti prisutni eksplozivni plinovi.Filtar za dizel
Ispustite nakupljenu vodu u filteru
diesel goriva pri svakoj zamjeni
motornog ulja.
Ispod kućišta filtera postavite posudu.
Odvijte vijak na donjem dijelu filtra za otprilike jedan okretaj kako biste
ispustili vodu.
Filtar je ispražnjen čim počne izlaziti
dizel gorivo bez vode. Zategnite vijak.
Provjerite filter diesel goriva u kraćim
intervalima ako je vozilo izloženo
teškim uvjetima rada.
Odzračivanje sustava dizel
goriva
Ako je spremnik goriva u potpunosti ispražnjen, bit će potrebno ispustiti
zrak ili odzračiti sustav napajanja
diesel gorivom.
Nadolijte gorivo, a zatim postupite
kako slijedi:
S ključem paljenja ■ Uključite kontakt (ključ u položaju M), svaki put po
5 sekundi.
■ Isključite kontakt (ključ u položaju A) tijekom 3 sekunde.
■ Ovaj postupak ponovite više puta.
■ Pokrenite motor (ključ u položaju D), a zatim isključite (ključ
u položaju St).
Položaji kontakt brave 3 116.

150Njega vozila
S tipkom za uključivanje■ Umetnite elektronički ključ u čitač kartica.
■ Pritisnite tipku Start/Stop bez
pritiskanja ijedne papučice.
■ Pričekajte nekoliko minuta prije pokretanja motora.
Tipka za uključivanje 3 116.
Ako se motor ne može pokrenuti, zatražite pomoć radionice.
Pokretanje motora 3 118.Zamjena metlice brisača
Metlice brisača na vjetrobranu
Podignite polugu brisača, pritisnite
osigurač za oslobađanje metlice
brisača i uklonite je.
Pričvrstite novu metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.
Metlica brisača na stražnjemprozoru
Podignite brisač, zakrenite metlicu
brisača i odspojite je.
Zamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu sijalicu držite samo za
podnožje. Ne dodirujte staklo sijalice
golim rukama.
Za zamjenu koristite samo sijalicu
istog tipa.
Provjera žarulje Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.

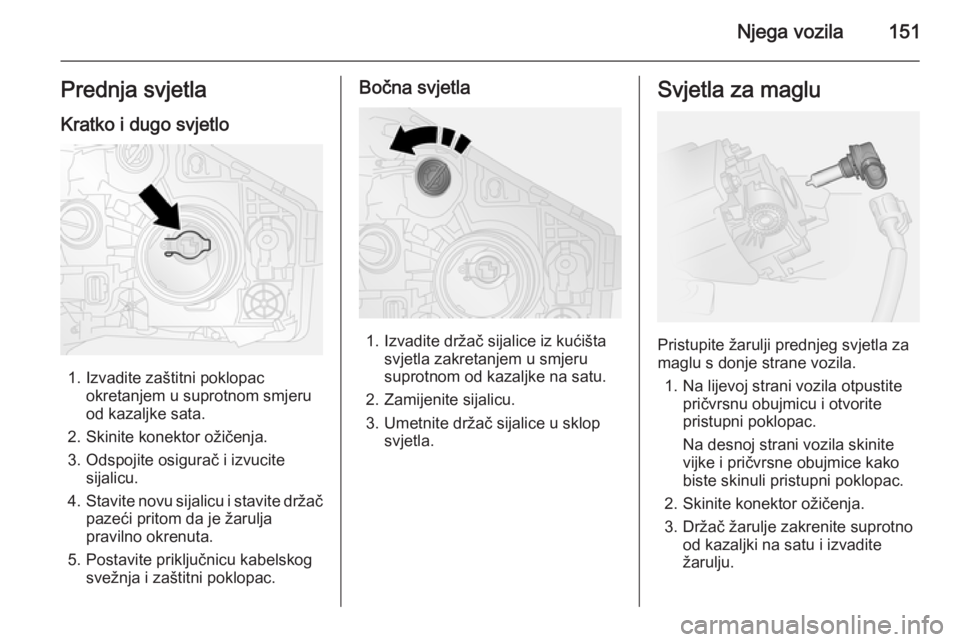

Njega vozila151Prednja svjetlaKratko i dugo svjetlo
1. Izvadite zaštitni poklopac okretanjem u suprotnom smjeru
od kazaljke sata.
2. Skinite konektor ožičenja.
3. Odspojite osigurač i izvucite sijalicu.
4. Stavite novu sijalicu i stavite držač
pazeći pritom da je žarulja
pravilno okrenuta.
5. Postavite priključnicu kabelskog svežnja i zaštitni poklopac.
Bočna svjetla
1. Izvadite držač sijalice iz kućištasvjetla zakretanjem u smjeru
suprotnom od kazaljke na satu.
2. Zamijenite sijalicu.
3. Umetnite držač sijalice u sklop svjetla.
Svjetla za maglu
Pristupite žarulji prednjeg svjetla za
maglu s donje strane vozila.
1. Na lijevoj strani vozila otpustite pričvrsnu obujmicu i otvorite
pristupni poklopac.
Na desnoj strani vozila skinite
vijke i pričvrsne obujmice kako
biste skinuli pristupni poklopac.
2. Skinite konektor ožičenja.
3. Držač žarulje zakrenite suprotno od kazaljki na satu i izvadite
žarulju.

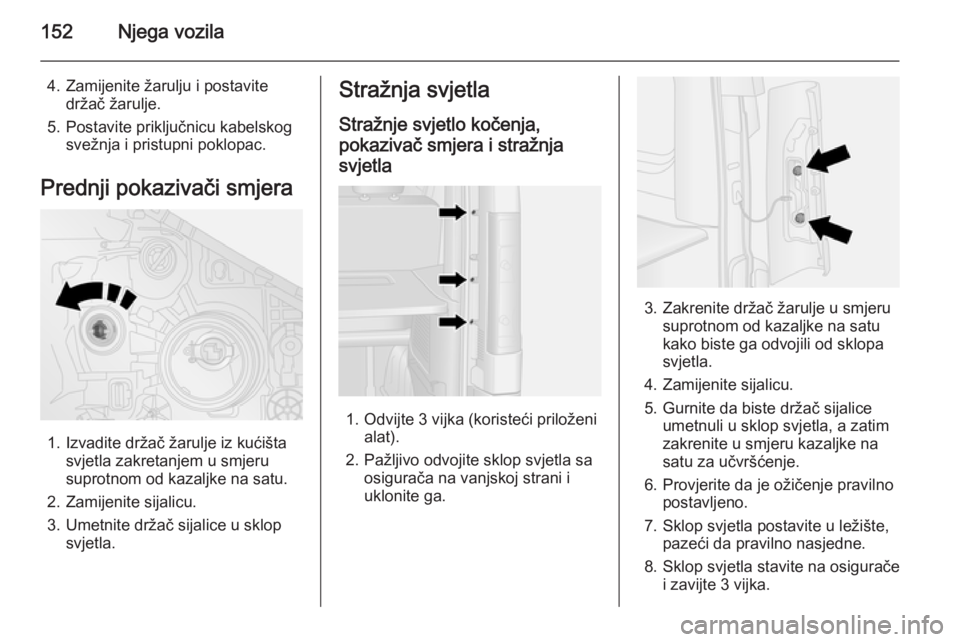

152Njega vozila
4. Zamijenite žarulju i postavitedržač žarulje.
5. Postavite priključnicu kabelskog svežnja i pristupni poklopac.
Prednji pokazivači smjera
1. Izvadite držač žarulje iz kućišta svjetla zakretanjem u smjeru
suprotnom od kazaljke na satu.
2. Zamijenite sijalicu.
3. Umetnite držač sijalice u sklop svjetla.
Stražnja svjetla
Stražnje svjetlo kočenja,
pokazivač smjera i stražnja svjetla
1. Odvijte 3 vijka (koristeći priloženi alat).
2. Pažljivo odvojite sklop svjetla sa osigurača na vanjskoj strani i
uklonite ga.
3. Zakrenite držač žarulje u smjeru suprotnom od kazaljke na satu
kako biste ga odvojili od sklopa
svjetla.
4. Zamijenite sijalicu.
5. Gurnite da biste držač sijalice umetnuli u sklop svjetla, a zatim
zakrenite u smjeru kazaljke na
satu za učvršćenje.
6. Provjerite da je ožičenje pravilno postavljeno.
7. Sklop svjetla postavite u ležište, pazeći da pravilno nasjedne.
8. Sklop svjetla stavite na osigurače i zavijte 3 vijka.

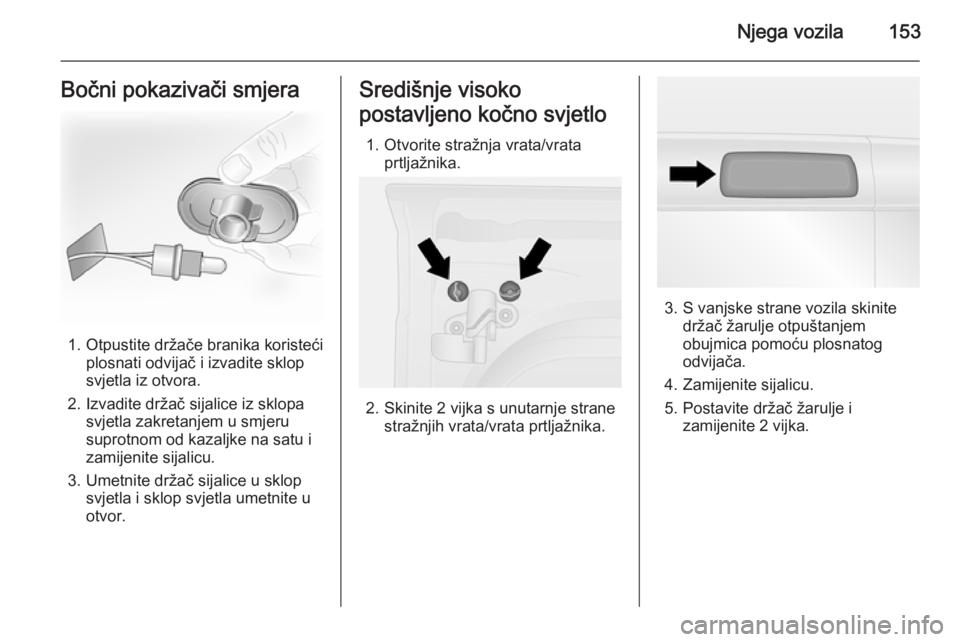

Njega vozila153Bočni pokazivači smjera
1. Otpustite držače branika koristećiplosnati odvijač i izvadite sklop
svjetla iz otvora.
2. Izvadite držač sijalice iz sklopa svjetla zakretanjem u smjeru
suprotnom od kazaljke na satu i
zamijenite sijalicu.
3. Umetnite držač sijalice u sklop svjetla i sklop svjetla umetnite u
otvor.
Središnje visoko
postavljeno kočno svjetlo
1. Otvorite stražnja vrata/vrata prtljažnika.
2. Skinite 2 vijka s unutarnje strane stražnjih vrata/vrata prtljažnika.
3. S vanjske strane vozila skinitedržač žarulje otpuštanjem
obujmica pomoću plosnatog odvijača.
4. Zamijenite sijalicu.
5. Postavite držač žarulje i zamijenite 2 vijka.

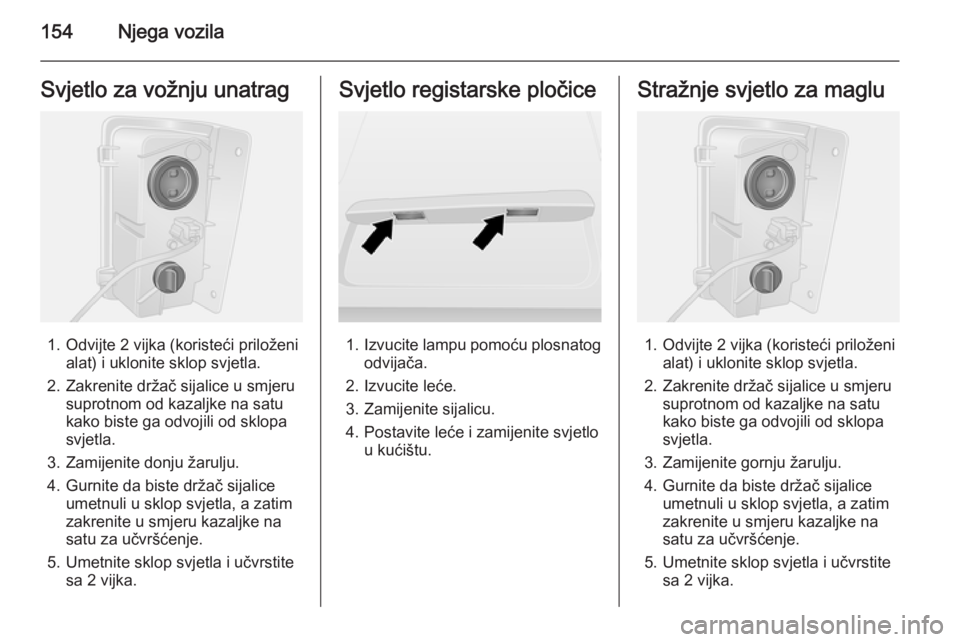

154Njega vozilaSvjetlo za vožnju unatrag
1. Odvijte 2 vijka (koristeći priloženialat) i uklonite sklop svjetla.
2. Zakrenite držač sijalice u smjeru suprotnom od kazaljke na satu
kako biste ga odvojili od sklopa
svjetla.
3. Zamijenite donju žarulju.
4. Gurnite da biste držač sijalice umetnuli u sklop svjetla, a zatim
zakrenite u smjeru kazaljke na
satu za učvršćenje.
5. Umetnite sklop svjetla i učvrstite sa 2 vijka.
Svjetlo registarske pločice
1.Izvucite lampu pomoću plosnatog
odvijača.
2. Izvucite leće.
3. Zamijenite sijalicu.
4. Postavite leće i zamijenite svjetlo u kućištu.
Stražnje svjetlo za maglu
1. Odvijte 2 vijka (koristeći priloženi alat) i uklonite sklop svjetla.
2. Zakrenite držač sijalice u smjeru suprotnom od kazaljke na satu
kako biste ga odvojili od sklopa
svjetla.
3. Zamijenite gornju žarulju.
4. Gurnite da biste držač sijalice umetnuli u sklop svjetla, a zatim
zakrenite u smjeru kazaljke na
satu za učvršćenje.
5. Umetnite sklop svjetla i učvrstite sa 2 vijka.

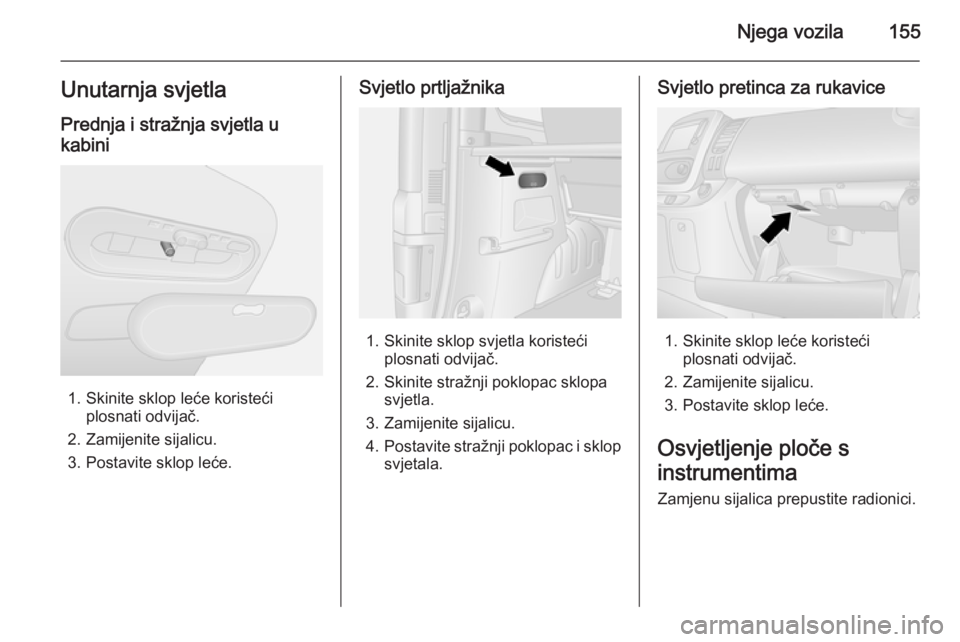

Njega vozila155Unutarnja svjetlaPrednja i stražnja svjetla ukabini
1. Skinite sklop leće koristeći plosnati odvijač.
2. Zamijenite sijalicu.
3. Postavite sklop leće.
Svjetlo prtljažnika
1. Skinite sklop svjetla koristeći plosnati odvijač.
2. Skinite stražnji poklopac sklopa svjetla.
3. Zamijenite sijalicu.
4. Postavite stražnji poklopac i sklop
svjetala.
Svjetlo pretinca za rukavice
1. Skinite sklop leće koristeći plosnati odvijač.
2. Zamijenite sijalicu.
3. Postavite sklop leće.
Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite radionici.

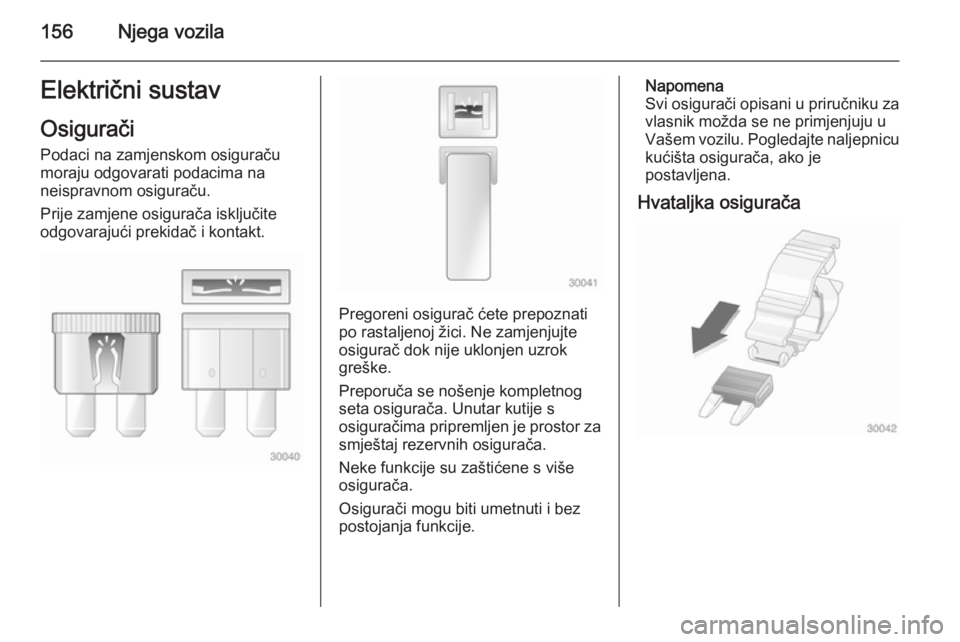

156Njega vozilaElektrični sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte osigurač dok nije uklonjen uzrok
greške.
Preporuča se nošenje kompletnog
seta osigurača. Unutar kutije s
osiguračima pripremljen je prostor za smještaj rezervnih osigurača.
Neke funkcije su zaštićene s više osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Napomena
Svi osigurači opisani u priručniku za
vlasnik možda se ne primjenjuju u
Vašem vozilu. Pogledajte naljepnicu kućišta osigurača, ako je
postavljena.
Hvataljka osigurača

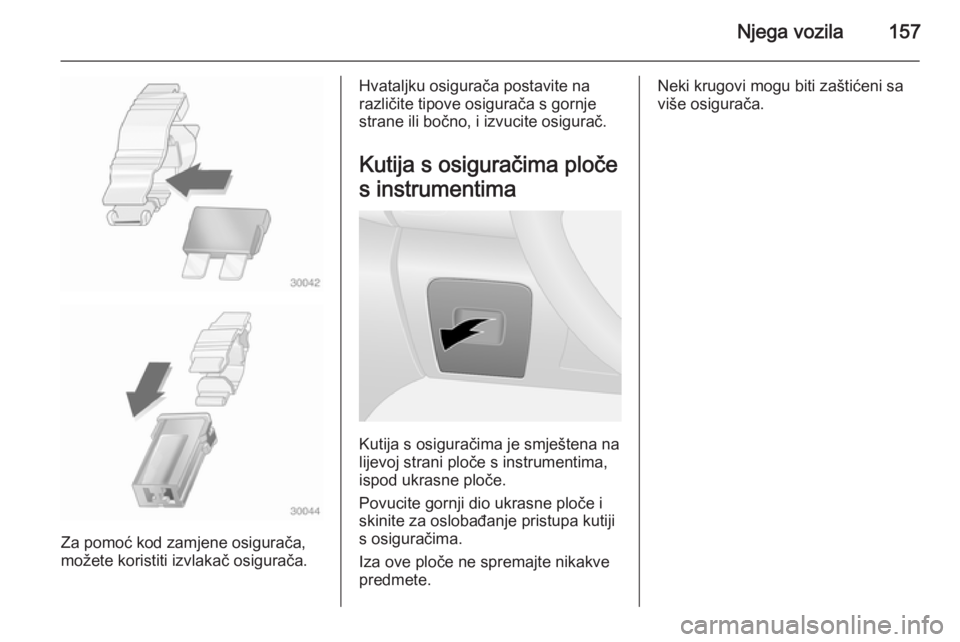

Njega vozila157
Za pomoć kod zamjene osigurača,
možete koristiti izvlakač osigurača.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima ploče
s instrumentima
Kutija s osiguračima je smještena na
lijevoj strani ploče s instrumentima,
ispod ukrasne ploče.
Povucite gornji dio ukrasne ploče i
skinite za oslobađanje pristupa kutiji
s osiguračima.
Iza ove ploče ne spremajte nikakve
predmete.
Neki krugovi mogu biti zaštićeni sa više osigurača.
