OPEL VIVARO B 2015.5 Инструкция по эксплуатации (in Russian)

Уход за автомобилем169ФарыБлижний свет и дальний свет
1. Снимите крышку, повернув ее против часовой стрелки.
2. Отсоединить разъем жгута про‐
водов.
3. Освободить зажим и демонти‐ ровать лампу.
4. Заменить лампу и установить зажим, соблюдая правильностьположения лампы.
5. Присоедините разъем жгута проводов и установите на ме‐
сто крышку.
Боковые фонари
1. Извлеките патрон из корпуса отражателя, вращая его против
часовой стрелки.
2. Заменить лампу.
3. Установить патрон лампы в кор‐
пус рефлектора.
Противотуманная фара
Доступ к передним противотуман‐
ным фарам осуществляется из-под днища автомобиля.
1. На левой стороне необходимо разблокировать фиксатор и от‐
крыть крышку.
На правой стороне необходимо выкрутить винты и разблокиро‐
вать фиксатор, чтобы открыть
крышку.
2. Отсоединить разъем жгута про‐
водов.

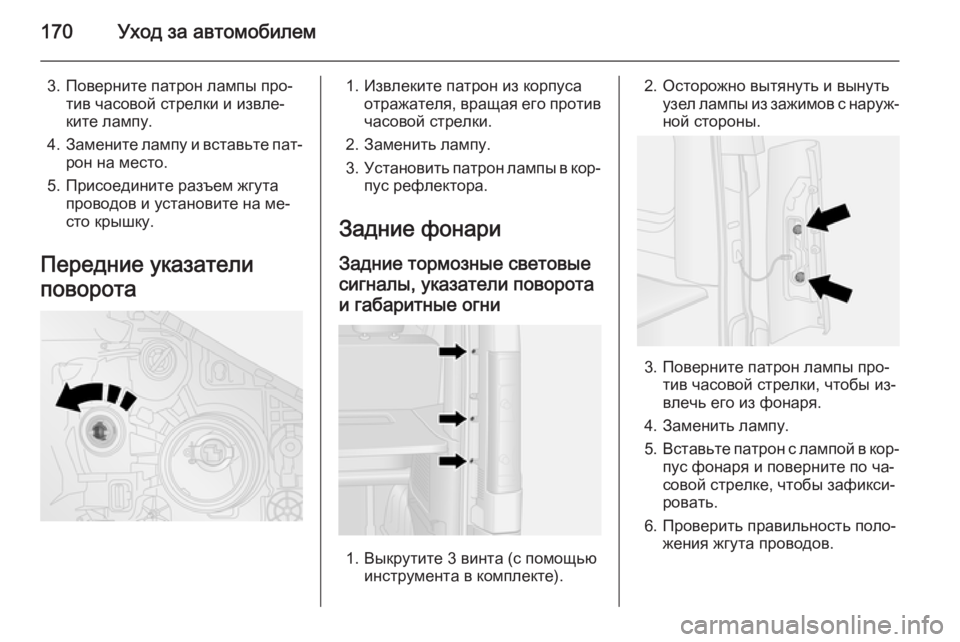

170Уход за автомобилем
3. Поверните патрон лампы про‐тив часовой стрелки и извле‐
ките лампу.
4. Замените лампу и вставьте пат‐
рон на место.
5. Присоедините разъем жгута проводов и установите на ме‐
сто крышку.
Передние указатели
поворота1. Извлеките патрон из корпуса отражателя, вращая его против
часовой стрелки.
2. Заменить лампу.
3. Установить патрон лампы в кор‐
пус рефлектора.
Задние фонари
Задние тормозные световые сигналы, указатели поворота
и габаритные огни
1. Выкрутите 3 винта (с помощью инструмента в комплекте).
2. Осторожно вытянуть и вынутьузел лампы из зажимов с наруж‐
ной стороны.
3. Поверните патрон лампы про‐ тив часовой стрелки, чтобы из‐
влечь его из фонаря.
4. Заменить лампу.
5. Вставьте патрон с лампой в кор‐
пус фонаря и поверните по ча‐
совой стрелке, чтобы зафикси‐
ровать.
6. Проверить правильность поло‐ жения жгута проводов.

Уход за автомобилем171
7.Установить узел лампы в исход‐
ное положение, проверяя пра‐
вильность его установки.
8. Установите фонарь на направ‐ ляющие штифты и закрепите
3 винтами.
Боковые указатели
поворота1. Освободите фиксаторы крепле‐
ния фонаря к крылу, поддев их
плоской отверткой, и извлеките
фонарь.
2. Извлеките патрон из корпуса фонаря, вращая его против ча‐
совой стрелки, и замените
лампу на новую.
3. Установить патрон в узел лампы и вставить узел лампы в
отверстие.
Верхний центральный стоп-сигнал
1. Откройте заднюю дверь багаж‐ ного отделения.
2.Выкрутите два болта с внутрен‐
ней стороны створок задней
двери багажного отделения.

172Уход за автомобилем
3. Извлеките патрон лампы с на‐ружной стороны, поджав фикса‐
торы плоской отверткой.
4. Заменить лампу.
5. Установите на место патрон и вкрутите два болта.
Фонарь заднего хода
1. Выкрутите 2 винта (с помощью специального инструмента в
комплекте) и снимите фонарь в
сборе.
2. Поверните патрон лампы про‐ тив часовой стрелки, чтобы из‐
влечь его из фонаря.
3. Замените нижнюю лампу.
4. Вставьте патрон с лампой в кор‐
пус фонаря и поверните по ча‐
совой стрелке, чтобы зафикси‐
ровать.
5. Установите фонарь на место и закрепите двумя винтами.
Освещение номерного знака
1. Снимите фонарь, поддев его плоской отверткой.
2. Снимите рассеиватель.
3. Заменить лампу.
4. Установите рассеиватель и вставьте фонарь на место.
Противотуманный
задний фонарь
1. Выкрутите 2 винта (с помощью специального инструмента в
комплекте) и снимите фонарь в
сборе.
2. Поверните патрон лампы про‐ тив часовой стрелки, чтобы из‐
влечь его из фонаря.
3. Замените верхнюю лампу.

Уход за автомобилем173
4.Вставьте патрон с лампой в кор‐
пус фонаря и поверните по ча‐
совой стрелке, чтобы зафикси‐
ровать.
5. Установите фонарь на место и закрепите двумя винтами.
Освещение салона Передние и задние плафоныподсветки салона1. Снимите рассеиватель пла‐ фона с помощью плоской от‐
вертки.
2. Заменить лампу. 3. Установите на место рассеива‐ тель.
Освещение багажного
отделения
1. Демонтировать узел лампы, ис‐
пользуя отвертку с плоским жа‐
лом.
2. Снимите заднюю крышку пла‐ фона.
3. Заменить лампу.
4. Установите заднюю крышку и плафон на место.
Освещение переднего
вещевого ящика
1. Снимите рассеиватель пла‐ фона с помощью плоской от‐
вертки.
2. Заменить лампу. 3. Установите на место рассеива‐ тель.

174Уход за автомобилемПодсветка приборной
панели Замену ламп выполнять на стан‐
ции техобслуживания.Электрооборудование
Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐ ровкой дефектного предохрани‐
теля.
Перед заменой предохранителя
отключите соответствующий вы‐
ключатель или выключите зажига‐
ние.
Дефектный предохранитель можно
определить по сгоревшей плавкой
нити. Замену предохранителя про‐ изводить только после устранения
причины его выхода из строя.
Рекомендуется иметь полный
комплект предохранителей. Запас‐ ные предохранители хранятся в ко‐ робке предохранителей.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть ус‐
тановлены дополнительные пре‐
дохранители.

Уход за автомобилем175
Примечание
Расположение предохранителей
в монтажном блоке на вашем ав‐
томобиле может отличаться от
описанного в настоящем руковод‐
стве по эксплуатации. См. инфор‐ мацию в наклейке на блоке (при ее
наличии).
Приспособление для снятия
предохранителей
Для облегчения замены предохра‐
нителей можно использовать при‐
способление для снятия предохра‐
нителей.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в
приборной панели
Блок предохранителей располо‐
жен с левой стороны в панели при‐ боров за панелью обивки.
Потяните панель за верхний край и снимите ее, чтобы открыть доступ
к блоку предохранителей.
Не храните под этой панелью ни‐
какие посторонние предметы.

176Уход за автомобилем
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.

Уход за автомобилем177

178Уход за автомобилем
№Электрическая цепь1Аккумуляторная батарея (на
автомобилях с электронным
ключом)2Дополнительная аккумуля‐
торная батарея APC (на авто‐
мобилях с электронным
ключом)3Система обогрева и венти‐
ляции4Дополнительное оборудо‐
вание5Дополнительное оборудо‐
вание6Система обогрева и венти‐
ляции7Дополнительное оборудо‐
вание обогрева и вентиляции,
кондиционер8Дополнительная система
обогрева и вентиляции9Электропривод наружных
зеркал заднего вида, дополни‐
тельное оборудование10Обогрев наружных зеркал№Электрическая цепь11Радио, мультимедиа, электро‐
привод наружных зеркал
заднего вида, диагностический
разъем12Мультимедиа, тягово-сцепное
устройство13Освещение при посадке и
высадке, защита от разряда
аккумуляторной батареи14Топливная система, система
контроля давления воздуха в
шинах, система считывания
электронного ключа15Аварийная сигнализация,
сигналы поворота и смены
полосы движения16Центральный замок17Дальний свет левой фары,
ближний свет правой фары,
задние габаритные огни,
дневной свет левой фары18Передние противотуманные
фары, задние противоту‐
манные фонари, подсветка
номерного знака№Электрическая цепь19Аварийная сигнализация,
звуковой сигнал, освещение,
стеклоочиститель20Комбинация приборов21Выключатель осветительных
приборов22Очиститель заднего стекла,
омыватель ветрового стекла,
звуковой прибор23Основная аккумуляторная
батарея APC24Фонари заднего хода25Выключатель стоп-сигнала26Система впрыска, стартер27Система надувных подушек
безопасности, замок рулевой
колонки28Электростеклоподъемник
двери пассажира29Сервоусилитель рулевого
управления30Стоп-сигналы
