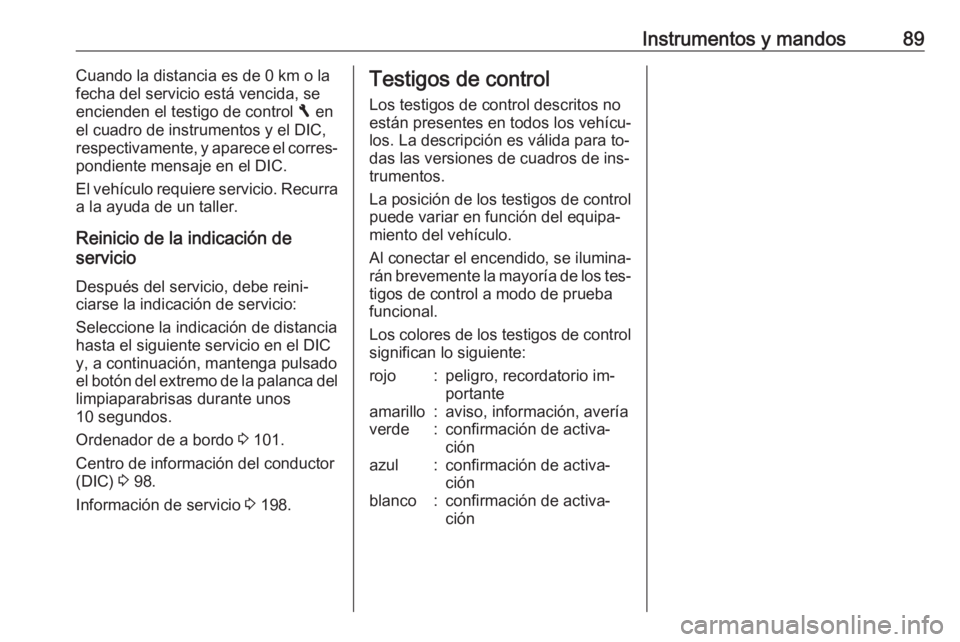

Instrumentos y mandos89Cuando la distancia es de 0 km o la
fecha del servicio está vencida, se encienden el testigo de control F en
el cuadro de instrumentos y el DIC,
respectivamente, y aparece el corres‐
pondiente mensaje en el DIC.
El vehículo requiere servicio. Recurra
a la ayuda de un taller.
Reinicio de la indicación de
servicio
Después del servicio, debe reini‐ ciarse la indicación de servicio:
Seleccione la indicación de distancia
hasta el siguiente servicio en el DIC
y, a continuación, mantenga pulsado
el botón del extremo de la palanca del limpiaparabrisas durante unos
10 segundos.
Ordenador de a bordo 3 101.
Centro de información del conductor
(DIC) 3 98.
Información de servicio 3 198.Testigos de control
Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para to‐
das las versiones de cuadros de ins‐
trumentos.
La posición de los testigos de control
puede variar en función del equipa‐
miento del vehículo.
Al conectar el encendido, se ilumina‐
rán brevemente la mayoría de los tes‐ tigos de control a modo de prueba
funcional.
Los colores de los testigos de control
significan lo siguiente:rojo:peligro, recordatorio im‐
portanteamarillo:aviso, información, averíaverde:confirmación de activa‐
ciónazul:confirmación de activa‐
ciónblanco:confirmación de activa‐
ción

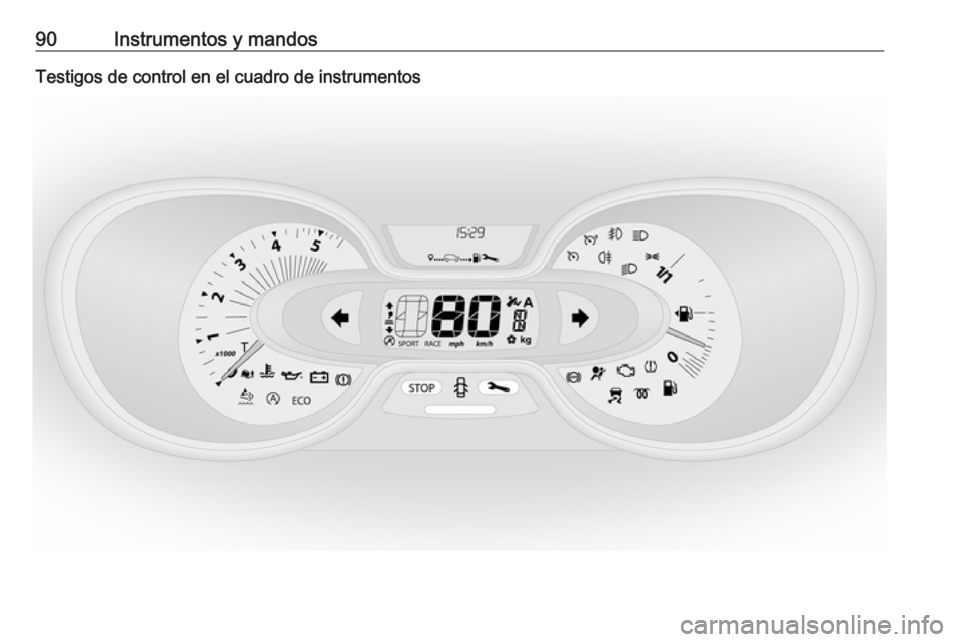

90Instrumentos y mandosTestigos de control en el cuadro de instrumentos

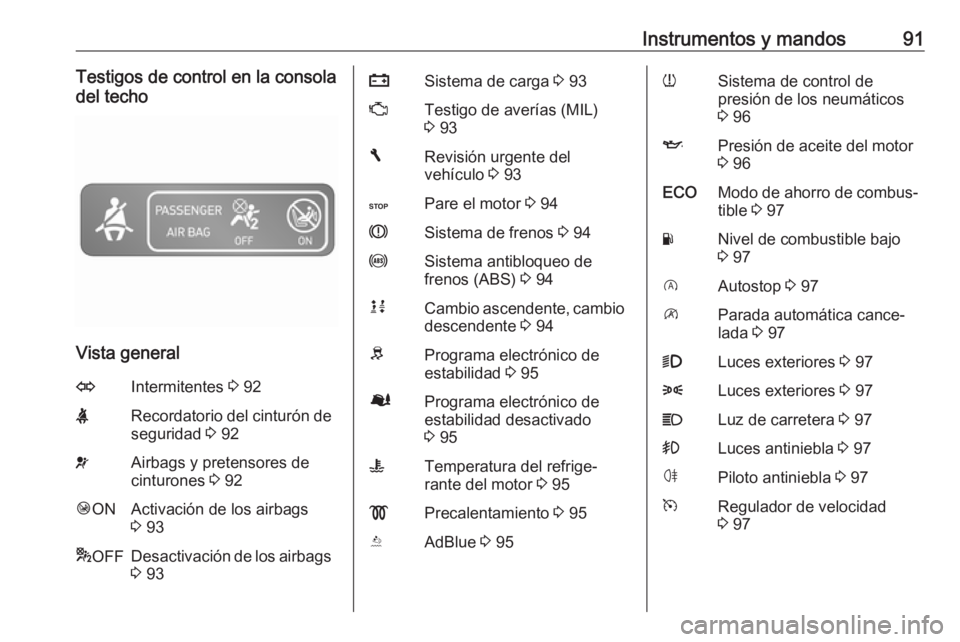

Instrumentos y mandos91Testigos de control en la consola
del techo
Vista general
OIntermitentes 3 92XRecordatorio del cinturón de
seguridad 3 92vAirbags y pretensores de
cinturones 3 92Ó ONActivación de los airbags
3 93* OFFDesactivación de los airbags
3 93pSistema de carga 3 93ZTestigo de averías (MIL)
3 93FRevisión urgente del
vehículo 3 93CPare el motor 3 94RSistema de frenos 3 94uSistema antibloqueo de
frenos (ABS) 3 94kjCambio ascendente, cambio
descendente 3 94RPrograma electrónico de
estabilidad 3 95ØPrograma electrónico de
estabilidad desactivado
3 95WTemperatura del refrige‐
rante del motor 3 95!Precalentamiento 3 95YAdBlue 3 95wSistema de control de
presión de los neumáticos
3 96IPresión de aceite del motor
3 96ECOModo de ahorro de combus‐
tible 3 97YNivel de combustible bajo
3 97DAutostop 3 97\Parada automática cance‐
lada 3 979Luces exteriores 3 978Luces exteriores 3 97CLuz de carretera 3 97>Luces antiniebla 3 97øPiloto antiniebla 3 97mRegulador de velocidad
3 97

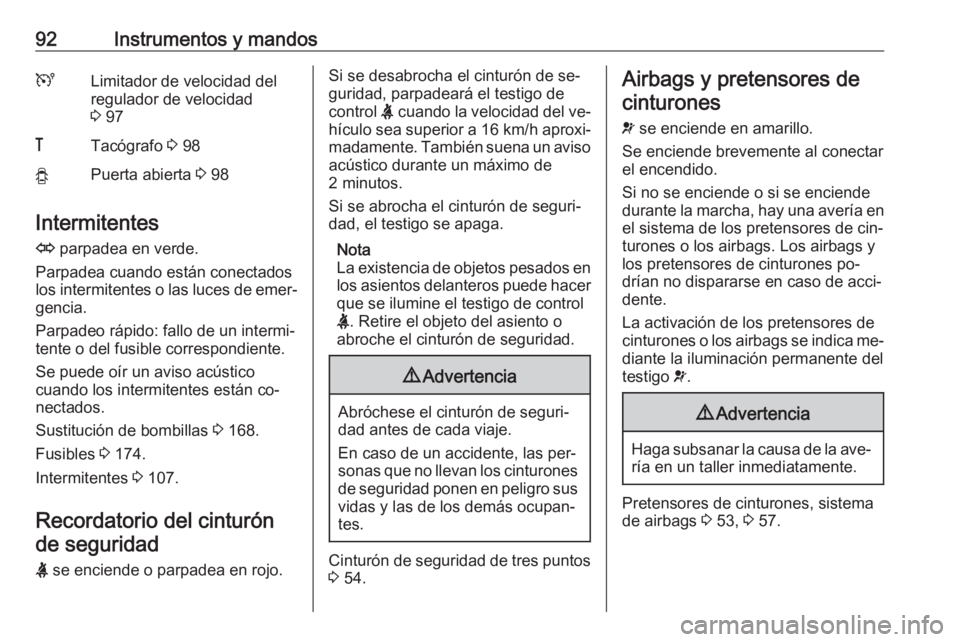

92Instrumentos y mandosULimitador de velocidad del
regulador de velocidad
3 97&Tacógrafo 3 98yPuerta abierta 3 98
Intermitentes
O parpadea en verde.
Parpadea cuando están conectados
los intermitentes o las luces de emer‐ gencia.
Parpadeo rápido: fallo de un intermi‐
tente o del fusible correspondiente.
Se puede oír un aviso acústico
cuando los intermitentes están co‐
nectados.
Sustitución de bombillas 3 168.
Fusibles 3 174.
Intermitentes 3 107.
Recordatorio del cinturón de seguridad
X se enciende o parpadea en rojo.
Si se desabrocha el cinturón de se‐
guridad, parpadeará el testigo de
control X cuando la velocidad del ve‐
hículo sea superior a 16 km/h aproxi‐
madamente. También suena un aviso
acústico durante un máximo de
2 minutos.
Si se abrocha el cinturón de seguri‐
dad, el testigo se apaga.
Nota
La existencia de objetos pesados en
los asientos delanteros puede hacer que se ilumine el testigo de control
X . Retire el objeto del asiento o
abroche el cinturón de seguridad.9 Advertencia
Abróchese el cinturón de seguri‐
dad antes de cada viaje.
En caso de un accidente, las per‐
sonas que no llevan los cinturones de seguridad ponen en peligro sus
vidas y las de los demás ocupan‐
tes.
Cinturón de seguridad de tres puntos
3 54.
Airbags y pretensores de
cinturones
v se enciende en amarillo.
Se enciende brevemente al conectar
el encendido.
Si no se enciende o si se enciende
durante la marcha, hay una avería en
el sistema de los pretensores de cin‐
turones o los airbags. Los airbags y
los pretensores de cinturones po‐
drían no dispararse en caso de acci‐
dente.
La activación de los pretensores de
cinturones o los airbags se indica me‐ diante la iluminación permanente del
testigo v.9 Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Pretensores de cinturones, sistema de airbags 3 53, 3 57.

Instrumentos y mandos93Desactivación de los
airbags
Ó ON se enciende en amarillo.
El airbag frontal del acompañante
está activado.
* OFF se enciende en amarillo.
El airbag frontal del acompañante
está desactivado 3 62.
Si ambos testigos de control ÓON y
* OFF se iluminan a la vez, hay un
fallo del sistema. El estado del sis‐
tema no se puede determinar y, por
tanto, no debe permitir a nadie ocupar el asiento del acompañante. Recurra
inmediatamente a un taller.
Si se enciende junto con v o F, re‐
curra a la ayuda de un taller.9 Peligro
Peligro de muerte para el niño si
se usa un sistema de retención in‐ fantil junto con un airbag del
acompañante activado.
Peligro de muerte para una per‐
sona adulta con un airbag del
acompañante desactivado.
Sistema de airbags 3 57 , pretensores
de cinturones 3 53, desactivación de
los airbags 3 62.
Sistema de carga
p se enciende en rojo.
Se enciende brevemente al conectar
el encendido.
Si se enciende con el motor en
marcha
Si se enciende el testigo de control p cuando el motor está en funciona‐
miento (junto con el testigo de control C y un aviso acústico): deténgase y
apague el motor.
La batería del vehículo no se carga.
La refrigeración del motor puede es‐
tar interrumpida. Puede dejar de fun‐
cionar el servofreno. Recurra a la
ayuda de un taller.
Testigo de averías
Z se enciende o parpadea en ama‐
rillo.
Se enciende brevemente al conectar
el encendido.
Si se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los lí‐
mites de emisiones permitidos. Re‐
curra inmediatamente a la ayuda de
un taller.
Si parpadea con el motor en
marcha
Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un ta‐
ller.
Revisión urgente delvehículo
F se enciende en amarillo.
Se enciende brevemente al conectar
el encendido.

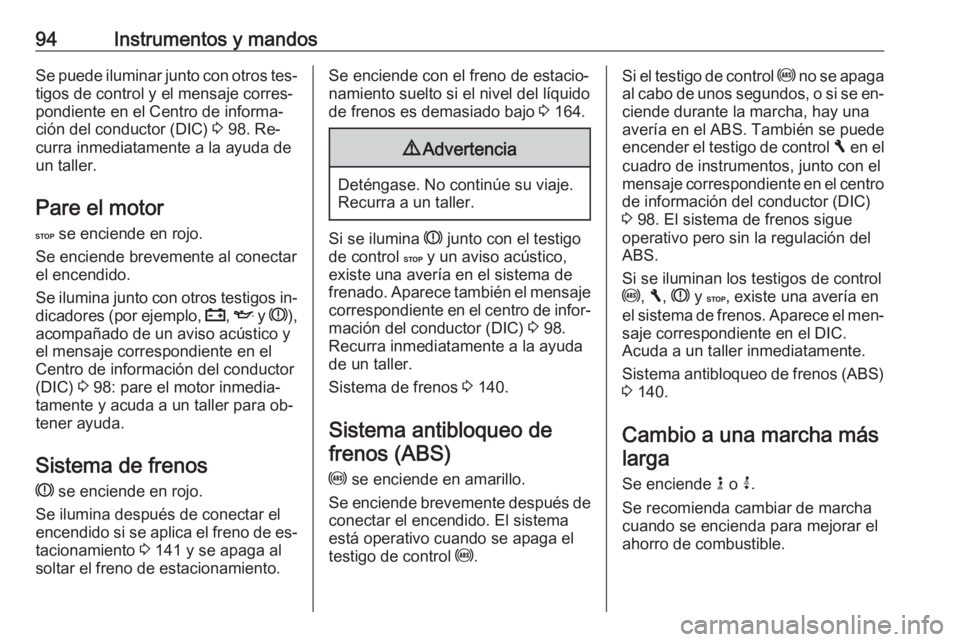

94Instrumentos y mandosSe puede iluminar junto con otros tes‐tigos de control y el mensaje corres‐
pondiente en el Centro de informa‐
ción del conductor (DIC) 3 98. Re‐
curra inmediatamente a la ayuda de
un taller.
Pare el motor
C se enciende en rojo.
Se enciende brevemente al conectar
el encendido.
Se ilumina junto con otros testigos in‐ dicadores (por ejemplo, p, I y R ),
acompañado de un aviso acústico y
el mensaje correspondiente en el
Centro de información del conductor
(DIC) 3 98: pare el motor inmedia‐
tamente y acuda a un taller para ob‐
tener ayuda.
Sistema de frenos
R se enciende en rojo.
Se ilumina después de conectar el
encendido si se aplica el freno de es‐
tacionamiento 3 141 y se apaga al
soltar el freno de estacionamiento.Se enciende con el freno de estacio‐
namiento suelto si el nivel del líquido
de frenos es demasiado bajo 3 164.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Si se ilumina R junto con el testigo
de control C y un aviso acústico,
existe una avería en el sistema de
frenado. Aparece también el mensaje
correspondiente en el centro de infor‐
mación del conductor (DIC) 3 98.
Recurra inmediatamente a la ayuda de un taller.
Sistema de frenos 3 140.
Sistema antibloqueo de frenos (ABS)
u se enciende en amarillo.
Se enciende brevemente después de
conectar el encendido. El sistema
está operativo cuando se apaga el
testigo de control u.
Si el testigo de control u no se apaga
al cabo de unos segundos, o si se en‐ ciende durante la marcha, hay una
avería en el ABS. También se puede
encender el testigo de control F en el
cuadro de instrumentos, junto con el
mensaje correspondiente en el centro
de información del conductor (DIC)
3 98. El sistema de frenos sigue
operativo pero sin la regulación del
ABS.
Si se iluminan los testigos de control
u , F , R y C , existe una avería en
el sistema de frenos. Aparece el men‐ saje correspondiente en el DIC.
Acuda a un taller inmediatamente.
Sistema antibloqueo de frenos (ABS)
3 140.
Cambio a una marcha más larga
Se enciende k o j.
Se recomienda cambiar de marcha
cuando se encienda para mejorar el
ahorro de combustible.

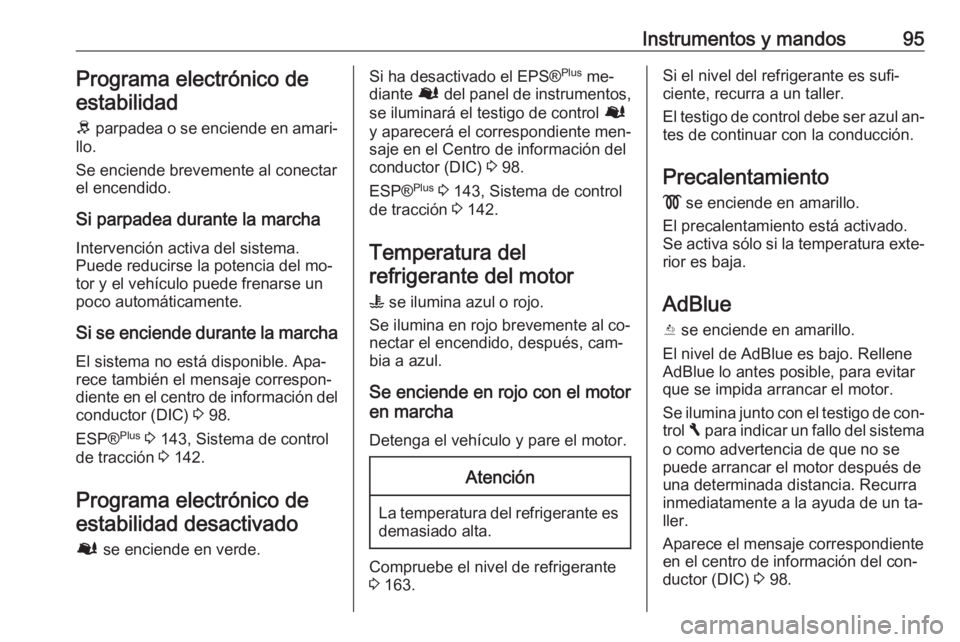

Instrumentos y mandos95Programa electrónico deestabilidad
R parpadea o se enciende en amari‐
llo.
Se enciende brevemente al conectar
el encendido.
Si parpadea durante la marcha Intervención activa del sistema.
Puede reducirse la potencia del mo‐
tor y el vehículo puede frenarse un
poco automáticamente.
Si se enciende durante la marcha
El sistema no está disponible. Apa‐
rece también el mensaje correspon‐
diente en el centro de información del conductor (DIC) 3 98.
ESP® Plus
3 143, Sistema de control
de tracción 3 142.
Programa electrónico de estabilidad desactivado
Ø se enciende en verde.Si ha desactivado el EPS® Plus
me‐
diante Ø del panel de instrumentos,
se iluminará el testigo de control Ø
y aparecerá el correspondiente men‐
saje en el Centro de información del
conductor (DIC) 3 98.
ESP® Plus
3 143, Sistema de control
de tracción 3 142.
Temperatura del
refrigerante del motor
W se ilumina azul o rojo.
Se ilumina en rojo brevemente al co‐
nectar el encendido, después, cam‐
bia a azul.
Se enciende en rojo con el motor
en marcha
Detenga el vehículo y pare el motor.Atención
La temperatura del refrigerante esdemasiado alta.
Compruebe el nivel de refrigerante
3 163.
Si el nivel del refrigerante es sufi‐
ciente, recurra a un taller.
El testigo de control debe ser azul an‐
tes de continuar con la conducción.
Precalentamiento
! se enciende en amarillo.
El precalentamiento está activado.
Se activa sólo si la temperatura exte‐ rior es baja.
AdBlue
Y se enciende en amarillo.
El nivel de AdBlue es bajo. Rellene
AdBlue lo antes posible, para evitar
que se impida arrancar el motor.
Se ilumina junto con el testigo de con‐
trol F para indicar un fallo del sistema
o como advertencia de que no se
puede arrancar el motor después de
una determinada distancia. Recurra
inmediatamente a la ayuda de un ta‐
ller.
Aparece el mensaje correspondiente
en el centro de información del con‐
ductor (DIC) 3 98.

96Instrumentos y mandosEl porcentaje restante de AdBlue
también puede comprobarse pul‐
sando repetidamente el botón del ex‐ tremo de la palanca del limpiapara‐
brisas. Ordenador de a bordo 3 101.
AdBlue 3 134.
Sistema de control de presión de los neumáticos
w se enciende o parpadea en amari‐
llo.
Se enciende brevemente al conectar el encendido.
Se enciende Pérdida de presión de los neumáti‐cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.
El testigo de control w se ilumina
junto con C 3 94 y aparece el men‐
saje correspondiente en el centro de
información del conductor (DIC)
cuando se detecta un neumático pin‐
chado o con una presión de inflado
muy inferior a la normal.Parpadea
Avería en el sistema. Después de un
retardo, el testigo de control perma‐
nece encendido. Recurra a un taller.
El testigo de control w se ilumina
junto con A 3 93 y aparece el men‐
saje correspondiente en el DIC
cuando se monta un neumático sin
sensor de presión (por ejemplo,
rueda de repuesto).
Sistema de control de presión de los
neumáticos (TPMS) 3 181.
Presión de aceite del motor I se enciende en rojo.
Se enciende brevemente al conectar
el encendido.
Si se enciende con el motor en
marcha
Si se enciende el testigo de controlI cuando el motor está en funciona‐
miento (junto con el testigo de control
C y un aviso acústico): deténgase y
apague el motor.Atención
La lubricación del motor puede es‐ tar interrumpida. Se pueden oca‐
sionar daños en el motor y/o el bloqueo de las ruedas motrices.
1. Pise el embrague.
2. Ponga el cambio en punto muerto
(o la palanca selectora en N).
3. Abandone la carretera lo antes posible sin poner en peligro a
otros vehículos.
4. Desconecte el encendido.

Instrumentos y mandos979Advertencia
Con el motor apagado, será nece‐
saria una fuerza considerable‐
mente mayor para frenar y girar el
volante.
No saque la llave hasta que el ve‐ hículo esté parado; de lo contrario, la columna de la dirección se po‐
dría bloquear de forma inespe‐ rada.
Compruebe el nivel de aceite antes
de recurrir a la ayuda de un taller
3 161.
Modo de ahorro de
combustible
ECO se ilumina en verde cuando se
ha aplicado el modo ECO para redu‐
cir el consumo de combustible.
Modo ECO, conducción económica
3 125.
Nivel de combustible bajo
Y se enciende en amarillo.
Se enciende brevemente al conectar
el encendido.
Se ilumina cuando el nivel en el de‐
pósito de combustible es bajo (para
una autonomía aproximada de
50 km); reposte de inmediato 3 153.
Catalizador 3 134.
Purga del sistema de combustible
diésel 3 167.
Parada automática
D se ilumina cuando el motor está en
una parada automática.
\ se ilumina cuando se cancela una
parada automática (Autostop) si no
se cumplen determinadas condicio‐
nes.
Sistema stop-start 3 130.
Luces exteriores
9 se enciende en verde.
Se ilumina cuando están encendidos
los faros.
8 se enciende en verde.
Se ilumina cuando están encendidas las luces laterales.Iluminación 3 104.
Luz de carretera
P se enciende en azul.
Se enciende cuando está conectada
la luz de carretera y cuando se accio‐
nan las ráfagas 3 105.
Luces antiniebla
> se enciende en verde.
Se enciende cuando están conecta‐
dos los faros antiniebla 3 107.
Piloto antiniebla
ø se enciende en amarillo.
Se enciende cuando está conectado
el piloto antiniebla 3 108.
Regulador de velocidad
m , U se encienden en verde o ama‐
rillo.
m se enciende en verde cuando hay
memorizada alguna velocidad.
U se enciende en verde cuando el
sistema está conectado.

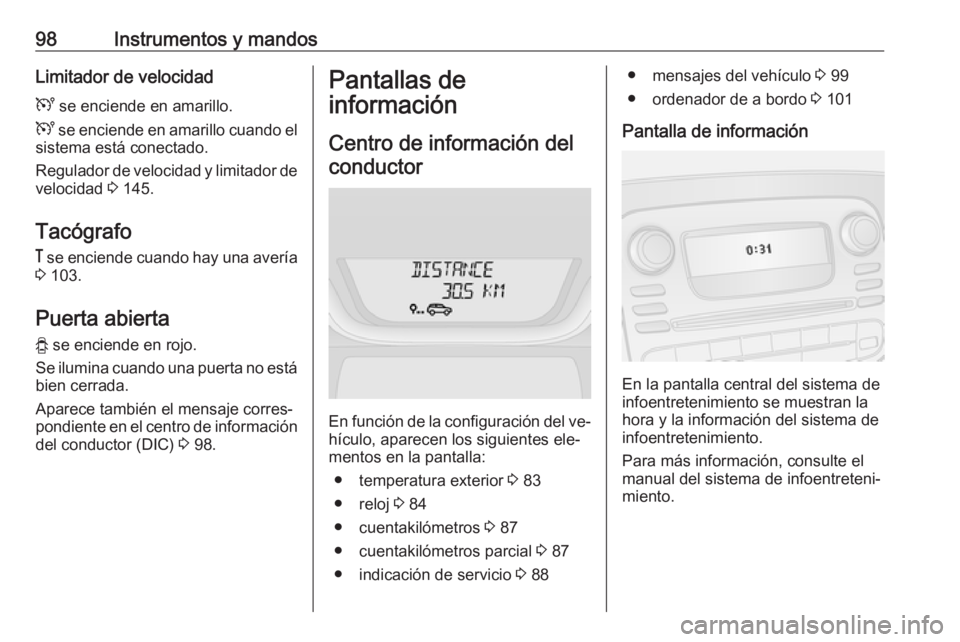

98Instrumentos y mandosLimitador de velocidad
U se enciende en amarillo.
U se enciende en amarillo cuando el
sistema está conectado.
Regulador de velocidad y limitador de
velocidad 3 145.
Tacógrafo
& se enciende cuando hay una avería
3 103.
Puerta abierta
y se enciende en rojo.
Se ilumina cuando una puerta no está
bien cerrada.
Aparece también el mensaje corres‐
pondiente en el centro de información del conductor (DIC) 3 98.Pantallas de
información
Centro de información delconductor
En función de la configuración del ve‐
hículo, aparecen los siguientes ele‐
mentos en la pantalla:
● temperatura exterior 3 83
● reloj 3 84
● cuentakilómetros 3 87
● cuentakilómetros parcial 3 87
● indicación de servicio 3 88
● mensajes del vehículo 3 99
● ordenador de a bordo 3 101
Pantalla de información
En la pantalla central del sistema de
infoentretenimiento se muestran la
hora y la información del sistema de
infoentretenimiento.
Para más información, consulte el
manual del sistema de infoentreteni‐
miento.
