OPEL VIVARO B 2016 Manuale di uso e manutenzione (in Italian)

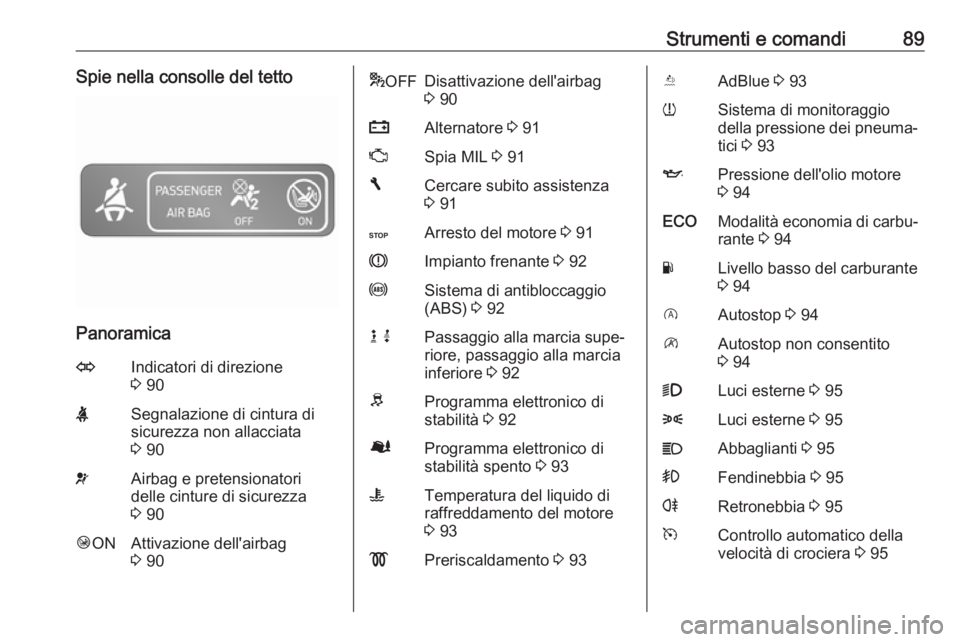

Strumenti e comandi89Spie nella consolle del tetto
Panoramica
OIndicatori di direzione
3 90XSegnalazione di cintura di
sicurezza non allacciata
3 90vAirbag e pretensionatori
delle cinture di sicurezza
3 90Ó ONAttivazione dell'airbag
3 90* OFFDisattivazione dell'airbag
3 90pAlternatore 3 91ZSpia MIL 3 91FCercare subito assistenza
3 91CArresto del motore 3 91RImpianto frenante 3 92uSistema di antibloccaggio
(ABS) 3 92k jPassaggio alla marcia supe‐
riore, passaggio alla marcia
inferiore 3 92RProgramma elettronico di
stabilità 3 92ØProgramma elettronico di
stabilità spento 3 93WTemperatura del liquido di
raffreddamento del motore
3 93!Preriscaldamento 3 93YAdBlue 3 93wSistema di monitoraggio
della pressione dei pneuma‐ tici 3 93IPressione dell'olio motore
3 94ECOModalità economia di carbu‐
rante 3 94YLivello basso del carburante
3 94DAutostop 3 94\Autostop non consentito
3 949Luci esterne 3 958Luci esterne 3 95CAbbaglianti 3 95>Fendinebbia 3 95rRetronebbia 3 95mControllo automatico della
velocità di crociera 3 95

90Strumenti e comandiULimitatore di velocità del
controllo automatico della
velocità di crociera 3 95&Tachigrafo 3 95yPortiera aperta 3 95
Indicatore di direzione
La spia O lampeggia in verde.
La spia lampeggia quando si attivano
gli indicatori di direzione o i segnala‐
tori di emergenza.
Lampeggio veloce: guasto di una
lampadina di un indicatore di dire‐
zione o del fusibile associato.
Il funzionamento degli indicatori di di‐ rezione è indicato da una segnala‐
zione acustica.
Sostituzione delle lampadine 3 162.
Fusibili 3 168.
Indicatori di direzione 3 104.
Segnalazione di cintura di sicurezza non allacciata
X si accende o lampeggia in rosso.
Se la cintura di sicurezza non è allac‐
ciata, la spia X lampeggia quando la
velocità del veicolo supera circa
16 km/h. Un segnale acustico inoltre
suona per massimo 2 minuti.9 Avvertenza
Allacciare sempre le cinture di si‐
curezza prima di partire.
In caso di incidente, le persone
che non indossano la cintura di si‐
curezza mettono in pericolo sia gli altri passeggeri che loro stesse.
Avviso
Oggetti pesanti sui sedili anteriori
potrebbero far accendere la spia X.
Rimuovere l'oggetto dal sedile o al‐
lacciare la cintura di sicurezza.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.
Se non si accende o si accende du‐
rante la marcia, è presente un guasto nei pretensionatori delle cinture di si‐
curezza o negli airbag. Gli airbag e i
pretensionatori delle cinture di sicu‐
rezza potrebbero non attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei pre‐
tensionatori delle cinture di sicurezza
o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 52, 3 56.
Disattivazione degli airbag Ó ON si accende in giallo.
L'airbag del passeggero anteriore è
attivato.
* OFF si accende in giallo.
L'airbag del passeggero anteriore è
disattivato 3 61.
Se entrambe le spie ÓON e *OFF
sono accese contemporaneamente, è presente un guasto di sistema. Lo

Strumenti e comandi91stato del sistema non è determina‐
bile, perciò non è consentito a nes‐
suno di occupare il sedile passeggero anteriore. Rivolgersi immediata‐
mente ad un'officina.
Se è illuminato insieme a v o F, ri‐
volgersi a un'officina.9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per bam‐
bini sul sedile anteriore, quando
viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema airbag 3 56, pretensionatori
delle cinture di sicurezza 3 52, disat‐
tivazione degli airbag 3 61.
Sistema di ricarica Il simbolo p si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Acceso con il motore in funzione
Se la spia p si illumina con il motore
in funzione (insieme alla spia C e ac‐
compagnata da un segnale acustico):
arrestarsi e spegnere il motore.
La batteria del veicolo non viene rica‐ ricata. E il raffreddamento del motore
potrebbe interrompersi. L'alimenta‐
zione al servofreno potrebbe venire
interrotta. Rivolgersi ad un'officina.
Spia MIL Il simbolo Z si accende o lampeggia
in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.
Acceso con il motore in funzione
Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati su‐ perati i limiti di emissioni consentiti.Rivolgersi immediatamente ad un'of‐
ficina.Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore ca‐ talitico. Accelerare con più modera‐
zione finché la spia non smette di lam‐ peggiare. Rivolgersi immediatamentead un'officina.
Cercare subito assistenza
La spia F si accende in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.
Potrebbe illuminarsi insieme alle altre
spie e ad un messaggio corrispon‐
dente nel Driver Information Center
(DIC) 3 96. Rivolgersi immediata‐
mente ad un'officina.
Arresto del motore
Il simbolo C si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.

92Strumenti e comandiSi illumina insieme ad altre spie (ad
es. p, I e R ), accompagnato da
un segnale acustico e da un corri‐
spondente messaggio nel Driver In‐
formation Centre (DIC) 3 96: arre‐
stare immediatamente il motore e cer‐ care assistenza presso un'officina.
Impianto frenante
Il simbolo R si accende in rosso.
Si accende al rilascio del freno di sta‐
zionamento se il livello del liquido dei
freni è insufficiente 3 158.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si illumina dopo l'accensione del qua‐
dro se viene applicato il freno di sta‐
zionamento 3 136 e si spegne
quando il freno di stazionamento
viene rilasciato.
Se R si illumina insieme alla spia
C e viene emesso un segnale acu‐
stico è presente un guasto nell'im‐
pianto frenante. Nel Driver Informa‐
tion Center (DIC) appare anche un
messaggio corrispondente 3 96. Ri‐
volgersi immediatamente ad un'offi‐
cina.
Impianto frenante 3 135.
Sistema di antibloccaggio (ABS)
Il simbolo u si accende in giallo.
Si accende brevemente dopo l'inseri‐
mento dell'accensione. Quando u si
spegne, il sistema è pronto per il fun‐ zionamento.
Se la spia u non si spegne dopo al‐
cuni secondi o si accende durante la
guida, l'ABS è difettoso. Anche la spia
F può accendersi nel quadro stru‐
mento contestualmente alla visualiz‐
zazione di un messaggio corrispon‐
dente nel Driver Information Center
(DIC) 3 96. Il sistema rimane ope‐
rativo ma senza la funzione ABS.
Se le spie u, F , R e C si illuminano,
è presente un guasto nell'impianto
frenante. Un messaggio corrispon‐dente appare nel DIC. Chiedere im‐
mediatamente assistenza ad un'offi‐
cina.
Sistema di antibloccaggio (ABS)
3 136.
Passaggio alla marcia superiore
Si accende la spia k oppure j.
Si raccomanda di cambiare marcia
quando illuminate per un miglior con‐
sumo del carburante.
Programma elettronico di stabilità
Il simbolo R lampeggia o si accende
in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.
Lampeggia durante la marcia
Il sistema funziona regolarmente. La
potenza sviluppata dal motore po‐
trebbe risultare ridotta e il veicolo po‐
trebbe venire leggermente frenato in
modo automatico.

Strumenti e comandi93Acceso durante la marciaIl sistema non è disponibile. Nel
Driver Information Center (DIC) ap‐
pare anche un messaggio corrispon‐
dente 3 96.
ESP® Plus
3 138, Sistema di controllo
trazione 3 137.
Programma elettronico di stabilità spento
Il simbolo Ø si accende in giallo.
Se ESP® Plus
è stato disattivato con
Ø sul quadro strumenti, la spia Ø
si illumina e un messaggio corrispon‐ dente appare nel Driver Information
Centre (DIC) 3 96.
ESP® Plus
3 138, Sistema di controllo
trazione 3 137.
Temperatura del liquido di raffreddamento del motore
W si illumina in blu o rosso.
Si illumina in rosso per breve tempo quando il quadro è acceso, poi di‐venta blu.Si illumina in rosso con il motore
in funzione
Arrestare il veicolo e spegnere il mo‐
tore.Attenzione
La temperatura del liquido di raf‐
freddamento è troppo alta.
Controllare il livello del liquido di raf‐
freddamento 3 157.
Se il livello del liquido di raffredda‐
mento è sufficiente, rivolgersi a un'of‐
ficina.
La spia deve essere blu prima di con‐ tinuare a guidare.
Preriscaldamento Il simbolo ! si accende in giallo.
La funzione di preriscaldamento è at‐
tivata. Si attiva solamente quando la
temperatura esterna è bassa.
AdBlue
Il simbolo Y si accende in giallo.
Il livello di AdBlue è basso. Effettuare
il rifornimento di AdBlue al più presto
possibile, per evitare problemi con
l'avviamento del motore.
Si illumina insieme alla spia F per in‐
dicare un guasto al sistema o come avviso che l'avviamento del motore
potrebbe non essere possibile dopo
una certa distanza. Rivolgersi imme‐
diatamente ad un'officina.
Nel Driver Information Center (DIC)
appare un messaggio corrispondente 3 96.
La percentuale di AdBlue restante può anche essere verificata pre‐
mendo il pulsante ripetutamente sul‐
l'estremità della leva del tergicristalli.
Computer di bordo 3 98.
AdBlue 3 130.
Sistema di monitoraggio pressione pneumatici
w si accende o lampeggia.

94Strumenti e comandiAccesoPerdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐ tici.
Lampeggiante Guasto del sistema oppure è montato
un pneumatico privo di sensore di
pressione (come ad esempio la ruota
di scorta). La spia si accende in mo‐
dalità fissa dopo un tempo di attesa.
Rivolgersi ad un'officina.
Sistema di monitoraggio della pres‐ sione dei pneumatici (TPMS) 3 175.
Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Acceso con il motore in funzione
Se la spia I si illumina con il motore
in funzione (insieme alla spia C e ac‐
compagnata da un segnale acustico): arrestarsi e spegnere il motore.Attenzione
La lubrificazione del motore po‐
trebbe interrompersi, provocando
danni al motore e/o il bloccaggio
delle ruote motrici.
1. Premere il pedale della frizione.
2. Mettere in folle (o spostare la leva
del cambio in posizione N).
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.
9 Avvertenza
A motore spento è necessaria una
forza considerevolmente mag‐
giore per frenare e sterzare.
Non estrarre la chiave di accen‐
sione fino all'arresto completo del veicolo, altrimenti il bloccasterzo
potrebbe inserirsi all'improvviso.
Controllare il livello dell'olio prima di
richiedere assistenza a un'officina
3 155.
Modalità risparmio
carburante
ECO si illumina in verde quando è in‐
serita la modalità ECO per ridurre il consumo del carburante.
Modalità ECO per guidare a basso
consumo 3 121.
Livello carburante minimo Il simbolo Y si accende in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.
Si illumina quando il livello nel serba‐
toio carburante è basso (circa 50 km );
fare rifornimento immediatamente
3 148.
Convertitore catalitico 3 130.
Spurgo del sistema di alimentazione diesel 3 161.
Autostop D si accende quando il motore si
trova nella modalità Autostop.
\ si illumina quando un Autostop non
è consentito non essendo soddisfatte determinate condizioni.

Strumenti e comandi95Sistema Start-stop 3 126.
Luci esterne
Il simbolo 9 si accende in verde.
Illuminata quando i fari sono accesi.
Il simbolo 8 si accende in verde.
Illuminata quando le luci di posizione
sono accese.
Illuminazione 3 101.
Abbaglianti
Il simbolo P si accende in blu.
Si accende quando i fari abbaglianti
sono accesi o durante il lampeggio
dei fari 3 102.
Fendinebbia
Il simbolo > si accende in verde.
Si accende quando i fendinebbia
sono accesi 3 104.
Retronebbia Il simbolo r si accende in verde.
Si accende quando il retronebbia è
acceso 3 104.Controllo automatico della
velocità di crociera
m , U si illumina in verde o in giallo.
m si accende in verde quando viene
memorizzata un determinata velocità.
U si accende in verde quando il si‐
stema è inserito.
Limitatore di velocità
Il simbolo U si accende in giallo.
U si accende in giallo quando il si‐
stema è inserito.
Controllo automatico della velocità di
crociera e limitatore di velocità
3 140.
Cronotachigrafo & si illumina quando c'è un guasto
3 100.
Portiera aperta Il simbolo y si accende in rosso.
Si accende quando una portiera non
è completamente chiusa.Nel Driver Information Center (DIC)
appare anche un messaggio corri‐ spondente 3 96.

96Strumenti e comandiVisualizzatori
informativi
Driver Information Center
In base alla configurazione del vei‐
colo, sul display vengono visualizzate
le seguenti voci:
● temperatura esterna 3 81
● orologio 3 82
● contachilometri 3 85
● contachilometri parziale 3 85
● display di manutenzione 3 86
● messaggi del veicolo 3 96
● computer di bordo 3 98
Display informativo
Il display centrale nel sistema Info‐
tainment visualizza l'ora e le informa‐
zioni del sistema.
Per ulteriori informazioni, consultare il
Manuale del Sistema Infotainment.
Messaggi del veicolo
I messaggi sono visualizzati nel
Driver Information Centre (DIC) e
possono essere accompagnati dal‐
l'accensione della spia F o C nel
quadro strumenti.
Messaggi informativi
Messaggi informativi riguardanti, ad
es. le condizioni di avviamento del
motore, il sistema stop-start, l'appli‐
cazione del freno di stazionamento, la
chiusura centralizzata, il blocca‐
sterzo, ecc. indicano lo stato corrente
di certe funzioni del veicolo e le istru‐
zioni per l'uso.
Messaggi di guasto Messaggi di guasto riguardanti, ad
es. il filtro carburante, gli airbag, le
emissioni di scarico, ecc. vengono vi‐ sualizzati insieme alla spia F. Gui‐
dare con cautela e cercare assi‐ stenza presso un'officina al più presto
possibile.

Strumenti e comandi97Per eliminare i messaggi di guasto dal
display, ad es. " CONTROLLA
INIEZIONE ", premere il pulsante al‐
l'estremità della leva dei tergicristalli. Dopo alcuni secondi, il messaggio
scompare automaticamente e F ri‐
mane acceso. Il guasto sarà quindi
memorizzato nel sistema di bordo.
Messaggi di avvertimento
Messaggi di avvertimento riguardanti, ad es., guasti al motore, alla batteria
o all'impianto frenante, vengono vi‐
sualizzati insieme alla spia C e pos‐
sono essere accompagnati da un se‐
gnale acustico. Arrestare immediata‐
mente il motore e rivolgersi ad un'of‐
ficina.
I messaggi di avviso, ad es.
" ANOMALIA DI RICARICA
BATTERIA " scompaiono automatica‐
mente dal display quando la causa
del guasto è stata eliminata.
Messaggi sul risparmio del
carburante
I messaggi sul risparmio del carbu‐
rante forniscono suggerimenti per mi‐
gliorare il consumo. I viaggi possonoessere salvati nella memoria del si‐
stema, consentendo di confrontare le
diverse prestazioni.
Consultare il manuale del sistema
Infotainment per ottenere ulteriori in‐
formazioni.
Valutazione del risparmio di carbu‐
rante 3 98.
Segnali acustici
Viene emesso solo un segnale acu‐
stico di avvertimento alla volta.
Un messaggio corrispondente po‐
trebbe apparire anche nel Driver In‐
formation Center (DIC) contestual‐
mente all'emissione di un segnale
acustico.
All'avvio del motore o durante la
guida:
● Se la cintura di sicurezza non è allacciata 3 52.
● Durante l'attività degli indicatori di direzione 3 104.
● Durante l'illuminazione di certe spie.● Se il sistema di ausilio al par‐cheggio rileva un oggetto 3 144.
● Se il veicolo marcia oltre un certo
limite per breve tempo 3 140,
3 143.
● Se una porta o il cofano non è chiuso correttamente quando il
veicolo supera una certa velocità.
● Se è presente un guasto nell'im‐ pianto frenante 3 92.
● Se la batteria del veicolo non ca‐
rica 3 91.
● Se la lubrificazione del motore è interrotta 3 94.
● Se AdBlue deve essere rabboc‐ cato o è presente un guasto
3 130.
● Se la chiave elettronica si trova fuori dal raggio di rilevamento.
Sistema chiave elettronica 3 24,
Tasto di azionamento 3 123.

98Strumenti e comandiQuando il veicolo è parcheggiato
e/o all'apertura della portiera del
conducente:
● Se la chiave è stata lasciata nel‐ l'accensione.
● Se la chiave elettronica è stata lasciata nel lettore schede.
Sistema chiave elettronica 3 24,
Tasto di azionamento 3 123.
● Se il veicolo è in Autostop. Sistema Start-stop 3 126.
● Se le luci esterne sono accese.
Livello dell'olio motore Se viene raggiunto il livello minimo di
olio motore, un messaggio verrà vi‐
sualizzato nel Driver Information Cen‐
ter (DIC) 3 96 per 30 secondi dopo
l'avviamento del motore.
Controllare il livello dell'olio 3 155.Computer di bordo
Il computer di bordo fornisce informa‐ zioni sui dati relativi alla guida, che
vengono continuamente registrati e
valutati elettronicamente.
In base al veicolo, le seguenti funzioni
possono essere selezionate pre‐
mendo ripetutamente il pulsante all'e‐ stremità della leva del tergicristallo:
● contachilometri 3 85
● consumo di carburante
● consumo medio
● consumo istantaneo
● autonomia
● contachilometri parziale
● velocità media
● distanza restante all'intervento di
manutenzione successivo 3 86
● orologio 3 82, temperatura
esterna 3 81
● velocità memorizzata per il con‐ trollo automatico della velocità e
per il limitatore di velocità 3 140
● valutazione del risparmio di car‐ burante
● pressione dei pneumatici 3 175
● percentuale di AdBlue restante 3 130
● messaggi di guasto e informativi
Consumo di carburante
Visualizza il consumo di carburante
dall'ultimo azzeramento.
Il valore può essere azzerato in qual‐
siasi momento premendo il pulsante.
Consumo medio
Il valore viene visualizzato dopo aver
percorso 400 metri.
