Догляд за автомобілем189Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
Система контролю тиску в
шинах
У системі контролю тиску в шинах
(ТPMS) використовується
технологія радіодатчиків для
перевірки рівня тиску.
Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є
заміною регулярному
технічному обслуговуванню
шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування схвалення типу
автомобіля.
Датчики TPMS відстежують тиск повітря у ваших шинах та
передають значення тиску в шинах на ресивер, розташований в
автомобілі.
Таблиця рівнів тиску в шинах та
3 224.
Тиск у шинах на дисплеї
Поточний тиск у шинах можна
відобразити в інформаційному
центрі водія (DIC) 3 101.
Коли автомобіль не рухається,
натисніть кнопку на торці важеля
керування склоочисником
відповідну кількість разів, поки не
відобразиться меню тиску в шинах.

190Догляд за автомобілемНизький тиск у шинах
Якщо буде виявлено низький тиск ушинах, почне світитися
контрольний індикатор w 3 99, а в
інформаційному центрі водія
відобразиться відповідне
повідомлення.
Коли світиться індикатор w, слід
якомога скоріше зупинитися і
накачати шини до
рекомендованого тиску 3 224.
Може статися, що після
підкачування шин показники тиску
в інформаційному центрі водія
зміняться тільки після того, як
автомобіль проїде деяку відстань.
До того часу індикатор w може
світитися.
Якщо при низькій температурі
індикатор w світиться, а через
певний час руху автомобіля згасає,
це може свідчити про зниження
тиску в шинах. Перевірте тиск у
шинах.
Якщо тиск у шині необхідно знизити
чи підвищити, вимкніть систему
запалювання.
На автомобіль слід встановлювати
лише колеса з датчиками тиску,
інакше тиск у шинах не буде
відображатися. При цьому
індикатор w спочатку блиматиме
протягом кількох секунд, а потім
світитиметься постійно разом із
контрольним індикатором F 3 97.
Одночасно в інформаційному
центрі для водіїв з’явиться
відповідне повідомлення.
На запасному колесі та
тимчасовому запасному колесі
датчики тиску відсутні. Система TPMS для цих коліс не діє. Для
інших трьох коліс система TPMS
продовжує діяти.Під час кожного циклу запалювання спалахуватиме контрольний
індикатор w, а також
з’являтиметься відповідне
повідомлення, поки шини не буде
накачано до належного тиску.
Центр інформації водія (DIC)
3 101.
Повідомлення автомобіля 3 102.
Прокол
Якщо буде виявлено прокол чи критично низький тиск в одній із
шин, почне світитися контрольний
індикатор w та C 3 97, а в
інформаційному центрі водія
відобразиться відповідне
повідомлення. Зупиніть автомобіль і вимкніть двигун.
Тиск у шинах 3 224, комплект для
ремонту шин 3 193, запасне
колесо 3 198, заміна коліс 3 196.
Залежність від температури
Тиск повітря в шинах залежить від
температури шини. Під час руху
автомобіля температура і тиск у
шинах зростають.

Догляд за автомобілем191Значення тиску в шинах, вказані в
наліпці з інформацією про шину або
в таблиці рівнів тиску в шинах,
дійсні для холодних шин, тобто, при
температурі 20 °C. З кожним
підвищенням температури на
10 °C тиск зростає майже на 10 кПа (0,1 бар). Це потрібно враховувати,перевіряючи тиск у теплих шинах.
У центрі інформації для водія
відображається фактичний рівень
тиску в шинах. Після охолодження
шини тиск у ній знизиться, тож це не
є ознакою проколу.
Функція повторного
розпізнаванняПісля заміни коліс для системи
TPMS необхідно виконати повторні обчислення.
Коли автомобіль стоїть нерухомо, виберіть меню тиску в шинах в
інформаційному центрі водія,
натиснувши кнопку на торці важеля керування склоочисником. Щобвиконати повторне обчислення,натисніть цю кнопку і потримайте її
протягом 5 секунд. В
інформаційному центрі водія
відобразиться відповідне
повідомлення.
Щоб завершити процес повторного
розпізнавання, потрібно буде
проїхати кілька хвилин на
швидкості 40 км/год. Протягом
цього часу система зможе
надавати лише обмежену
інформацію.
Якщо під час повторного
розпізнавання виникне проблема,
контрольний індикатор w і далі
світитиметься, а в інформаційному
центрі водія з’явиться
попередження.
Центр інформації водія (DIC) 3 101.Повідомлення автомобіля 3 102.
Загальна інформація
Використання доступних у
торговельній мережі наборів для
ремонту шин може зашкодити
функціонуванню системи. Можна
використовувати комплекти для
ремонту шин, схвалені
виробником.
Набір для ремонту шин 3 193.
Зовнішнє потужне
радіообладнання може відключити
систему контролю за тиском у
шинах.
Після кожної заміни шин датчики
системи TPMS слід знімати для
перевірки на СТО.
Глибина малюнка протектора
Перевіряйте глибину малюнку
протектора регулярно.
Шини потрібно міняти з міркувань
безпеки, якщо глибина малюнку
протектора становить 2-3 мм
(4 мм для зимових шин).

192Догляд за автомобілемЗ міркувань безпеки експлуатація
шин з глибиною протектора, що
відрізняється більше ніж на 2 мм на одній осі не рекомендується.
Про знос протектора свідчать
показання відповідного індикатора
(TWI), які вказують на досягнення
протектором мінімально
встановленої законодавством
глибини малюнка (1,6 мм).
Положення цих індикаторів указано
позначками на боковій частині.
Шини старіють, навіть якщо не
використовуються. Ми
рекомендуємо міняти шини кожні
6 років.
Заміна розміру шин та
коліс
У разі використання шин, розмір
яких відрізняється від розміру шин
встановлених на заводі, потрібно
перепрограмувати дані
спідометра, номінальний тиск у
шинах і внести інші зміни в
налаштування автомобіля.
Після встановлення шин іншого
розміру замініть ярлики, що
позначають тиск у шинах.9 Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасує схвалення типу автомобіля.
Колісні ковпаки
Слід використовувати ковпаки ташини, схвалені виробником для
відповідного автомобіля та ті, що
відповідають всім діючим вимогам
щодо поєднання коліс і шин.
У разі використанння ковпаків і
шин, які не схвалено виробником,
шини повинні мати захисний
профіль ободу.
Ковпаки на колеса не повинні
заважати охолодженню гальм.9 Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкої втрати тиску
та, як наслідок, до ДТП.
Ланцюги для шин

Догляд за автомобілем193Ланцюги для шин дозволено
використовувати лише на передніх
колесах.
Завжди використовуйте дрібні
ланцюги, що додають не більше
15 мм до поверхні шини та бокових
частин (включаючи замок
ланцюга).
При розмірі шин 215/60 R17
необхідно проконсультуватися з
працівниками станції технічного
обслуговування.9 Попередження
Пошкодження може призвести
до розриву шини.
Колісні ковпаки на сталевий дисках можуть контактувати із деталями
ланцюгів. У такому випадку слід
зняти колісні ковпаки.
Снігові ланцюги на шинах можна
використовувати на швидкості до
50 км/год. На дорогах без снігу
ланцюги можна використовувати
лише протягом короткого часу,
оскільки вони швидко зношуються
на жорсткій дорозі і можуть
розірватися.
Використання ланцюгів не
дозволяється на тимчасовому
запасному колесі.
Комплект для ремонту шин
Мінімальне пошкодження поверхні
чи бокової частини шини можна
відремонтувати за допомогою
набору для ремонту шин.
Не виймайте сторонні предмети із
шин.
За допомогою цього набору не
можна усунути пошкодження шин
більше 4 мм або бічне
пошкодження шин біля колісного
диску.9 Попередження
Не перевищуйте швидкість
80 км/год.
Забороняється
використовувати протягом
тривалого періоду.
Можливий вплив на керування
та поведінку автомобіля.
Якщо ви пробили колесо:
Застосуйте стоянкове гальмо та
ввімкніть першу або задню
передачу.
Комплект для ремонту шин
розташований під сидінням водія.
Інструменти автомобіля 3 186.
1. Вийміть компресор та пляшку з герметиком із сумки з
комплектом для ремонту шин.
2. Вийміть електричний кабель і шланг для подачі повітря з
відділень під компресором.

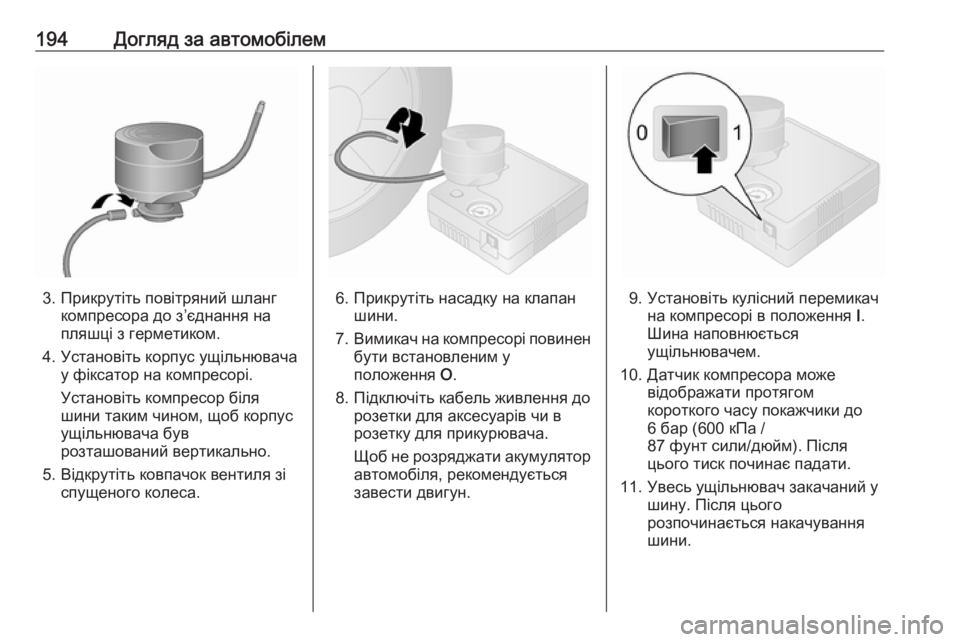

194Догляд за автомобілем
3. Прикрутіть повітряний шлангкомпресора до з’єднання на
пляшці з герметиком.
4. Установіть корпус ущільнювача у фіксатор на компресорі.
Установіть компресор біля
шини таким чином, щоб корпус
ущільнювача був
розташований вертикально.
5. Відкрутіть ковпачок вентиля зі спущеного колеса.6. Прикрутіть насадку на клапаншини.
7. Вимикач на компресорі повинен
бути встановленим у
положення О.
8. Підключіть кабель живлення до розетки для аксесуарів чи в
розетку для прикурювача.
Щоб не розряджати акумулятор автомобіля, рекомендується
завести двигун.9. Установіть кулісний перемикач на компресорі в положення I.
Шина наповнюється
ущільнювачем.
10. Датчик компресора може відображати протягом
короткого часу покажчики до
6 бар (600 кПа /
87 фунт сили/дюйм). Після
цього тиск починає падати.
11. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.

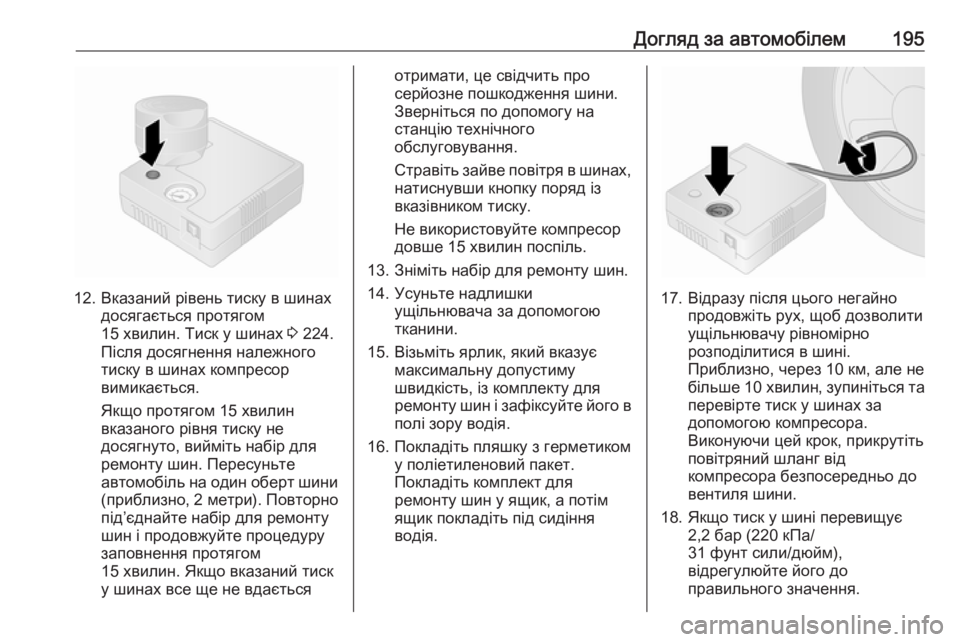

Догляд за автомобілем195
12. Вказаний рівень тиску в шинахдосягається протягом
15 хвилин. Тиск у шинах 3 224.
Після досягнення належного
тиску в шинах компресор
вимикається.
Якщо протягом 15 хвилин
вказаного рівня тиску не
досягнуто, вийміть набір для
ремонту шин. Пересуньте
автомобіль на один оберт шини
(приблизно, 2 метри). Повторно
під’єднайте набір для ремонту
шин і продовжуйте процедуру
заповнення протягом
15 хвилин. Якщо вказаний тиск
у шинах все ще не вдається
отримати, це свідчить про
серйозне пошкодження шини.
Зверніться по допомогу на
станцію технічного обслуговування.
Стравіть зайве повітря в шинах,
натиснувши кнопку поряд із
вказівником тиску.
Не використовуйте компресор
довше 15 хвилин поспіль.
13. Зніміть набір для ремонту шин.
14. Усуньте надлишки ущільнювача за допомогою
тканини.
15. Візьміть ярлик, який вказує максимальну допустиму
швидкість, із комплекту для
ремонту шин і зафіксуйте його в полі зору водія.
16. Покладіть пляшку з герметиком у поліетиленовий пакет.
Покладіть комплект для
ремонту шин у ящик, а потім
ящик покладіть під сидіння
водія.
17. Відразу після цього негайно продовжіть рух, щоб дозволити
ущільнювачу рівномірно
розподілитися в шині.
Приблизно, через 10 км, але не
більше 10 хвилин , зупиніться та
перевірте тиск у шинах за
допомогою компресора.
Виконуючи цей крок, прикрутіть
повітряний шланг від
компресора безпосередньо до
вентиля шини.
18. Якщо тиск у шині перевищує 2,2 бар (220 кПа/
31 фунт сили/дюйм),
відрегулюйте його до
правильного значення.

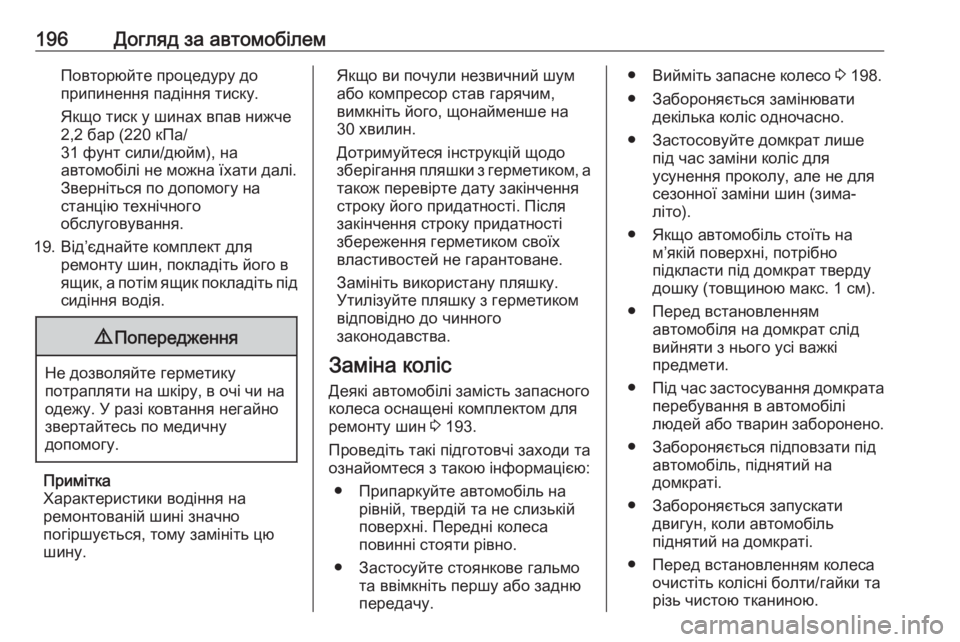

196Догляд за автомобілемПовторюйте процедуру до
припинення падіння тиску.
Якщо тиск у шинах впав нижче
2,2 бар (220 кПа/
31 фунт сили/дюйм), на
автомобілі не можна їхати далі.
Зверніться по допомогу на
станцію технічного обслуговування.
19. Від’єднайте комплект для ремонту шин, покладіть його в
ящик, а потім ящик покладіть під
сидіння водія.9 Попередження
Не дозволяйте герметику
потрапляти на шкіру, в очі чи на
одежу. У разі ковтання негайно
звертайтесь по медичну
допомогу.
Примітка
Характеристики водіння на
ремонтованій шині значно
погіршується, тому замініть цю
шину.
Якщо ви почули незвичний шум
або компресор став гарячим,
вимкніть його, щонайменше на 30 хвилин.
Дотримуйтеся інструкцій щодо
зберігання пляшки з герметиком, а також перевірте дату закінчення
строку його придатності. Після
закінчення строку придатності
збереження герметиком своїх
властивостей не гарантоване.
Замініть використану пляшку.
Утилізуйте пляшку з герметиком
відповідно до чинного
законодавства.
Заміна коліс Деякі автомобілі замість запасного
колеса оснащені комплектом для
ремонту шин 3 193.
Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
● Припаркуйте автомобіль на рівній, твердій та не слизькій
поверхні. Передні колеса
повинні стояти рівно.
● Застосуйте стоянкове гальмо та ввімкніть першу або задню
передачу.● Вийміть запасне колесо 3 198.
● Забороняється замінювати декілька коліс одночасно.
● Застосовуйте домкрат лише під час заміни коліс для
усунення проколу, але не для
сезонної заміни шин (зима-
літо).
● Якщо автомобіль стоїть на м’якій поверхні, потрібно
підкласти під домкрат тверду
дошку (товщиною макс. 1 см).
● Перед встановленням автомобіля на домкрат слід
вийняти з нього усі важкі
предмети.
● Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.
● Забороняється підповзати під автомобіль, піднятий на
домкраті.
● Забороняється запускати двигун, коли автомобіль
піднятий на домкраті.
● Перед встановленням колеса очистіть колісні болти/гайки та
різь чистою тканиною.

Догляд за автомобілем1979Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.
1. Зніміть колісний ковпак (гачком із комплекту). Інструменти
автомобіля 3 186.
2. Відкрутіть болти кріплення
колеса на півоберту кожний за
допомогою колісного ключа.
Ключ потрібно належним чином
розташувати на головках
болтів. Щоб відкрутити болти,
колісний ключ потрібно крутити
проти годинникової стрілки. За
потреби переверніть колісний
ключ.
3. Розташуйте п’яту домкрата під підйомним отвором,
розташованим найближче до
потрібного колеса.
Пересвідчіться в тому, що
домкрат розташований
правильно. База домкрата
повинна бути розташована на
землі, безпосередньо під
підйомним отвором, таким
чином, щоб домкрат не міг
вислизнути.
4. Встановіть ключ у домкрат і підніміть автомобіль,
повертаючи ключ, доки колесо
не підніметься над землею.
5. Повністю відкрутіть болти кріплення колеса, обертаючи їх
проти годинникової стрілки, та
очистіть ганчіркою.
Покладіть болти там, де вони не
зможуть забруднитися.
6. Замініть колесо. Запасне колесо 3 198.
7. Закрутіть колісні гайки.
8. Опустіть автомобіль і витягніть домкрат.
9. Затягніть навхрест кожен із болтів кріплення колеса
колісним ключем. Ключ
потрібно належним чином
розташувати на головках
болтів. Щоб затягнути болти,
колісний ключ потрібно крутити
за годинниковою стрілкою. За
потреби переверніть колісний
ключ.
Обертальний момент
затягування становить 160 Нм.

198Догляд за автомобілем10. Встановіть колісний ковпак намісце, зіставивши перед цим
отвір для вентиля камери в
ковпаку з самим вентилем.
Примітка
За наявності болтів для
запобігання викраденню
встановлюйте їх якомога ближче
до вентиля шини, інакше важко
буде встановити на місце колісний ковпак.
11. Покладіть замінене колесо 3 198 та інструменти
автомобіля 3 186 в місце для
зберігання.
12. Виконайте балансування колеса на автомобілі.
Перевірте тиск у встановленій
шині 3 224.
Перевірте, чи з належним
моментом затягнуто болти.
Оновіть або відремонтуйте
несправну шину якомога швидше.Запасне колесо
Деякі автомобілі замість запасного
колеса оснащені комплектом для
ремонту шин 3 193.
Якщо встановлене запасне колесо
відрізняється від інших коліс, його
можна класифікувати як
тимчасове, внаслідок чого
застосовуються відповідні
обмеження швидкості автомобіля,
навіть якщо вони не вказані в
табличках технічних
характеристик. Зверніться по
допомогу на станцію технічного
обслуговування, щоб дізнатися
відповідне обмеження швидкості.Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
На повністю завантаженому
автомобілі із пробитим заднім
колесом, можливо, знадобиться
підняти автомобіль на домкраті,
щоб дістатися до запасного колеса.
Заміна коліс 3 196.
Запасне колесо зберігається під
днищем автомобіля та кріпиться за допомогою болта, відкрутити який
можна лише за допомогою люльки
для колісних болтів, яка надається
в комплекті. Інструменти
автомобіля 3 186.
